Как отремонтировать увлажнитель воздуха своими руками

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

  1. Паровые.
  2. Традиционные (классические или холодного пара).
  3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Конструктивные особенности

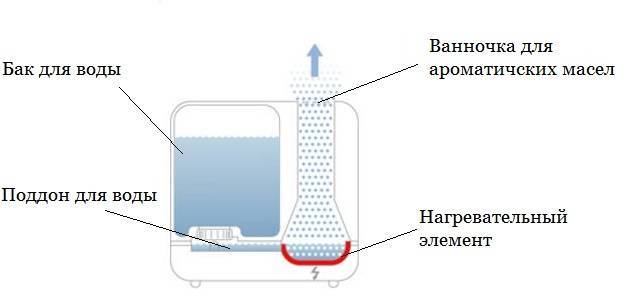

Устройство парового увлажнителя

Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же. В верхней части бак с водой (может быть и сбоку). Под ним пластиковый отсек с электроникой:

  1. Кулер, который через нижнюю решётку засасывает воздух.
  2. Круглый плоский пьезоэлемент (нагреватель).
  3. Блок управления.
  4. Генератор.

Перед покупкой увлажнителя воздуха рекомендуется изучить все варианты приборов. Увлажнитель воздуха – какой лучше, расскажем в статье.

Какой увлажнитель воздуха лучше выбрать в детскую комнату? Следующие советы помогут вам определиться с выбором.

Устройство ультразвукового увлажнителя

В корпусе прибора находятся:

  • электронная часть;
  • плата питания;
  • усилитель;
  • излучатель на керамической основе (похож на обычный динамик, только работает в УЗ диапазоне);
  • вентилятор.


Принцип работы ультразвукового увлажнителя

Питание и автоматика

Большинство пьезоизлучателей рассчитано на питание низким напряжением в 12 или 24 В постоянного тока. Есть масса вариантов, чем запитать самодельный увлажнитель. Мы рекомендуем исключительно в целях безопасности размещать блок питания и автоматики в отдельном корпусе.

Простейший и универсальный вариант — блок питания ПК. У них единая система обозначения:

  • жёлтые провода +12 В;
  • чёрный провод — общий минус;
  • тёмно-синий провод — 12 В в обратной полярности (до 0,5А).

Таким образом, подключение на 12 В выполняется чёрным и жёлтым проводом, а на 24 В — жёлтым и синим.

Поскольку для питания излучателя не требуется идеально стабилизированное напряжение, можно использовать небольшие трансформаторы из старых радиоприёмников и прочей бытовой техники с диодным мостом и без генератора частоты. Можно и самому намотать трансформатор на небольшом (до 30 мм) ферритовом сердечнике, благо мощность у пьезоизлучателя минимальная.

Чтобы автоматизировать работу испарителя на отключение при достижении определённого уровня влажности, потребуется навесным монтажом собрать небольшую схему. Первая его часть — сенсор DHT11 с цифровым сигналом на выходе. Второй элемент — Arduino mini в качестве цифрового контроллера. Исполнительным устройством схемы выступает тиристорный ключ или микрореле с током потребления до 0,3 А, а в качестве регулятора — переменный резистор на 10-15 кОм.

Скетч (алгоритм, микропрограмма) для такой сборки очень простой. Объявляем две глобальные переменные int и записываем в них значения на Pin»ах сенсора и потенциометра. Для сравнения значений используется всего одна конструкция if-else в бесконечном цикле, вторичным условием которой выступает исключение, отключающее реле пьезоизлучателя, если значение переменной влажности превысило значение установки. Чтобы откалибровать значения, используйте монитор порта подключенной платы.

Основные проблемы при работе

Такие устройства характеризуются довольно большим уровнем защиты и надёжности. Ломаются они редко, но если это случится, то ремонт может обойтись дорого. Зачастую выход из строя случается по следующим причинам:

  • попадание в корпус влаги;
  • резкие скачки напряжения в электросети;
  • непрофессиональное обслуживание.

Первый вариант поломки происходит довольно часто, так как сверху находится вода, поэтому при разгерметизации корпуса она может попасть в нижнюю электрическую часть устройства. Кроме этого, микрочастицы пара также со временем могут попадать внутрь даже без разгерметизации. Некоторые модели во избежание такого явления обустраиваются системой заливки воды снизу бака и отверстием для вывода лишнего пара сверху ёмкости.

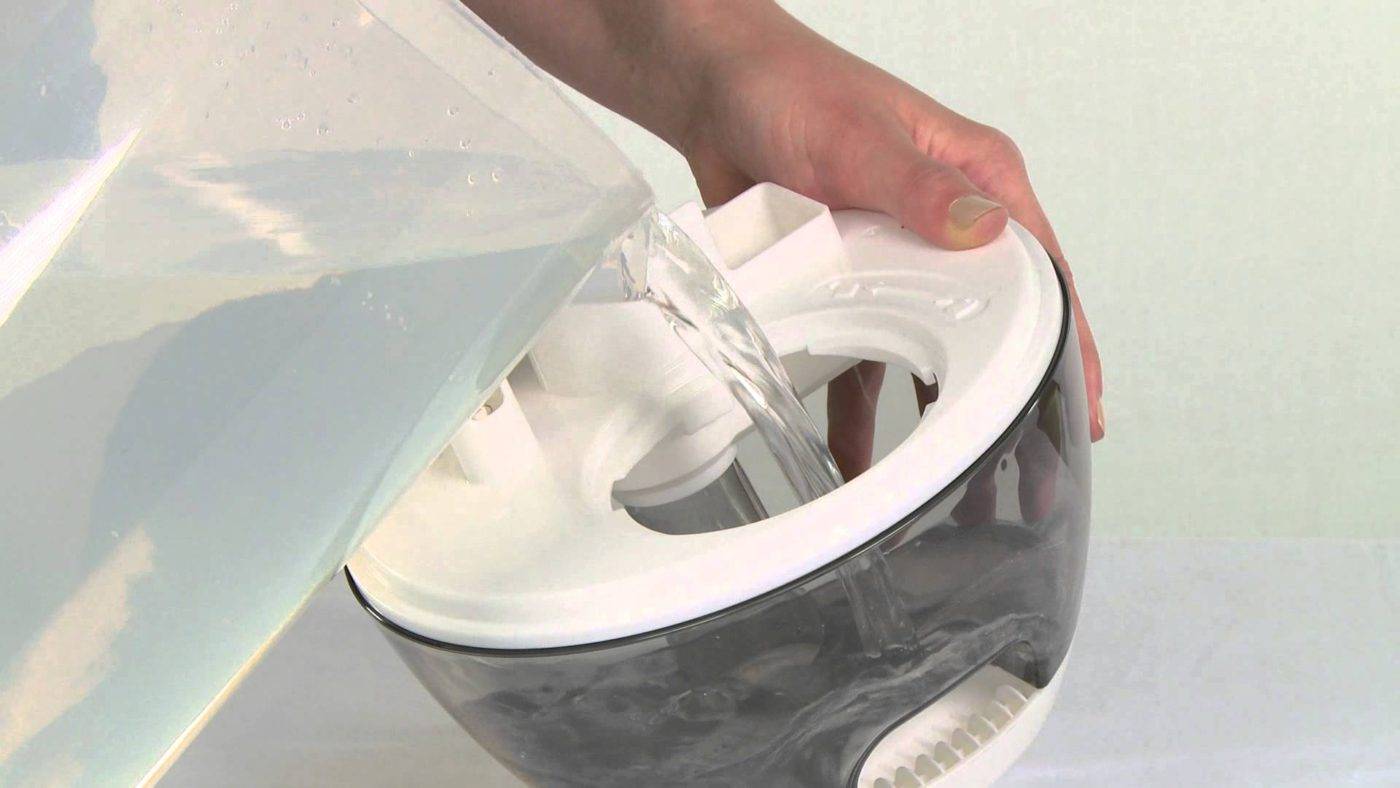

Добраться до нижнего отверстия для заливки воды не всегда удобно, и некоторые заливают её через верх, то есть через отверстие для отвода пара. Это приводит к выходу из строя устройства, поскольку вода попадает в вентилятор. Ремонтировать увлажнитель самостоятельно можно только при наличии базовых знаний в электронике, паяльника и тестера.

Ультразвуковой увлажнитель воздуха. Мои отзывы и мелкий ремонт своими руками.

Можно выделить основные неисправности увлажнителя воздуха, которые будут проявлять себя следующим образом:

  • Отсутствие пара. Если увлажнитель воздуха не парит, причиной этому могут быть разные факторы. К примеру, повреждение мембраны, окисление контактов платы, неисправности генератора или вентилятора. Как правило, пароувлажнитель может включиться и работать несколько минут, после чего прекратит увлажнение воздуха.
  • Не используется вода. Если мембрана работает нормально в ультразвуковых устройствах, то будет наблюдаться характерное бульканье воды в ёмкости. Если такого явления не наблюдается, то это может свидетельствовать о поломке излучателя. Причин может быть несколько. Одна из самых распространённых — поломка из-за неисправности датчика уровня воды. В связи с этим прибор мог работать некоторое время всухую.
  • Появление запаха плесени. В этом случае устройство нужно продезинфицировать. Процедура немного другая, чем просто замена воды в ёмкости. Такое явление возникает из-за бактерий, которые активно размножаются во влажной среде. Из-за этого может появиться плесень и грибок. Зачастую уязвимым местом является фильтр устройства.
  • Возникновение налёта. При его появлении нужно соответствующе реагировать. Он воздействует на технику только негативно: снижает работоспособность и мощность оборудования.
  • Не работает совсем. Устройство не будет работать вовсе, если нет питания от электросети. В первую очередь нужно проверить щиток в доме и другие подключённые приборы, возможно выбила линия или же аппарат не включён в розетку. Такое может быть и тогда, когда перегорел предохранитель вилки. Может быть, внутри вилки провода подсоединены неправильно, поэтому она отвинчивается и проверяется на корректность подсоединения. Кроме этого, возможен перебитый провод. Это проверяются тестером, и если обнаружены повреждения, то целесообразно его заменить.
  • Не идёт воздух. Если устройство работает, но при этом не идёт воздух, то в 99% случаев забился воздушный канал забора воздуха и соответствующие фильтры. Может не корректно работать вентилятор. Хотя это бывает очень редко, но его проверить тоже нужно. Если он вращается неравномерно или полностью не работает, то лучше обратиться в мастерскую или сдать устройство по гарантии. Возможно, в этой ситуации вышел из строя электродвигатель, и он нуждается в замене.

Блок питания увлажнителя воздуха

Обычно в современных устройствах применяется импульсный блок питания со стабилизацией выпрямленного на диодах Шоттки напряжения. На входе, после шнура питания стоит колодка (или пара клемм), от которых начинается процесс преобразования 230 вольт в нужные номинал, частоту. Если устаревший блок питания работает на трансформаторе, с которого выходят 50 Гц, в нашем случае все по-другому.

На входе увлажнителя воздуха сразу стоят один или несколько фильтров. Сюда входят конденсаторы, дроссели, резисторы. Каждый элемент проверяется на годность. Отдельно на стабилитроне формируется напряжение генератора импульсов высокой частоты, управляемых электродом тиристора, транзистора, симистора или другого ключевого элемента. Узнать ключ можно по радиатору, здесь рассеивается много тепла.

Отдельно идет защита варисторами. Переменные сопротивления, зависящие сильно от приложенного напряжения. Если вольтаж взмывает до небес, варистор замыкает цепь на землю, предохранители. Срабатывает защита, прибор отключается. Варистор стоит на входе генератора, отдельного блока питания элемента не имеется, потреблять 230 вольт, естественно, не может.

Предохранители импульсных блоков питания заменяются низкоомными резисторами. Сгорит от перегрузки, одновременно ограничит ток, уберегая элементы схемы увлажнителя воздуха от подгорания. Особенностью импульсных блоков питания является то, что в нормальном состоянии ток через предохранители не идет. Поэтому используют народный метод локализации поломки. В цепь предохранителя включается лампочка, если светится, поиск неисправности продолжают.

Диодный мост выпрямляет напряжение, после ключевого транзистора поступающее на трансформатор высокочастотными импульсами. Удается снизить массу обмоток без потери мощности. Трансформатор получается компактный, потери снижаются. На выходе каскада стоят диоды Шоттки, сглаживающие пульсации фильтры.

Если для питания прибора используется 230 вольт, линии высокого вольтажа проходят отдельно от тракта формирования постоянного тока. Турбина может включаться реле, напряжение для которого формируется транзисторным ключом, стабилитроном. Просматривается по схеме.

Рассказ про ремонт увлажнителя воздуха своими руками подходит к концу. Бывают среди моделей отличия, но все приборы строятся по одному принципу. Лучшие оснащаются датчиками влажности, стоящими на входе тракта забора воздуха. Позволит прибору отключаться по достижении показателем заданного значения. Обязательно имеется реле, прерывающее питание ключей в блоке питания. Как видели выше, причины поломок увлажнителей воздуха часто кроются в некорректной эксплуатации. Вот почему рекомендуем читать инструкции. К слову сказать, модели из Германии ничуть не проще в этом отношении, нежели китайские. Правильно эксплуатируйте прибор, и не будет голова болеть, как починить увлажнитель воздуха самостоятельно.

И вот еще что! Не рекомендуется в местностях с жесткой водой заправлять увлажнитель воздуха из-под крана. Хотя кипения, как такового не происходит, соли остаются на поверхности пьезоэлемента, днище рабочей камеры, вынуждая периодически чистить прибор. Лучше пользоваться бутилированной водой, фильтрованной или дистиллированной.

Добрый день! Cегодня я расскажу и покажу в качестве инструкции как провести ремонт ультразвукового увлажнителя воздуха Supra HDS-111 своими руками. А Вы знаете, как увлажнить воздух в комнате без увлажнителя? Еще наши бабушки и мамы делали это с помощью тазиков с горячей водой и мокрых полотенец на батареях.

На себе я испытал много способов увлажнять комнату в квартире в комнате для детей. Тазики занимают много места и действуют пока вода горячая, то есть около получаса. Тазик с подогревом воды расходует уйму электроэнергии. Мокрые полотенца на батарею увлажняют дом подольше. Где-то на час-два, если опустить один край полотенца в близко стоящую емкость с водой – то хватает на несколько часов. Дешево и сердито – народный метод. Однако времени все эти мокрые пляски занимают очень много. Поэтому я и решил выбрать лучший для своей семьи и поставить его в детской комнате, когда включат отопление. Оказывается, все педиатры подтвердят, что влажный прохладный воздух наиболее безопасен при распространении зимних простудных заболеваний. Не пересыхает слизистая и сохраняется барьер от бактерий.

Как продлить срок службы увлажнителя

Увлажнитель воздуха требует правильного ухода. Только в этом случае он проработает долго и не повредит здоровью окружающих.

Каждый день прибор чистят. Для этого его отключают от электропитания, выливают воду и промывают.

Фильтр меняют, как только он приобретает серый оттенок. Если же в модели его нет, то применяют кипяченую или дистиллированную воду. Это уменьшает образование накипи.

В случае ремонта желательно использовать детали того же производителя, что и увлажнитель. Сам аппарат следует устанавливать только на ровной поверхности без перекосов. Ведь это может стать одной из причин, почему увлажнитель воздуха протекает.

Оставлять рядом с детьми работающий прибор можно только в присутствии взрослых. Ведь они могут просунуть в щель для подачи воздуха какие-то мелкие игрушки или накрыть увлажнитель одеялом.

Ответить на вопрос, почему не работает увлажнитель воздуха, не пускает пар, а затем отремонтировать неполадки гораздо сложнее, чем предотвратить их появление. Достаточно правильно чистить прибор, вовремя менять фильтр, делать профилактику — и можно не бояться серьезных поломок.

Источник

Устройство ультразвуковой климатической техники

  • Корпус (верхняя часть). В нем, в зависимости от модели находится гигрометр, LED индикация и еще много всякой электроники, которая несет исключительно вспомогательные свойства и с непосредственной работой увлажнителя не связана. Там же может находиться и бак для воды.

    Основные компоненты увлажнителя воздуха

  • Корпус (нижняя часть). Вот тут и находится вся основная «начинка»: плата питания, и устройство генерации ультразвуковой частоты. Кроме того, в ней может находиться вентилятор или турбина, для создания направленного потока или забора воздуха.

    Вся электрика увлажнителя в нижней части

Плата питания создает определенное напряжение, которое поступает на генератор. С генератора, импульсы подаются на усилитель, который необходим для генерации ультразвуковых колебаний излучателя. В общем-то, ничего сложного, за исключением электронной схемы блока питания, усилителя и генератора излучения.

Но эти компоненты ломаются в трех случаях:

  • Попадания воды в схему управления напряжением.
  • Механического повреждения (падения) устройства.
  • Попыток произвести чистку прибора, не имея для этого достаточных знаний.
  • Перепадах напряжения в электросети.

Универсальные советы по ремонту увлажнителей

До начала ремонта или плановой чистки отключите увлажнитель от электрической сети. Это — обязательное условие. Без его выполнения приступать к работе категорически запрещается.

Перед тем, как разобрать неисправный увлажнитель воздуха, внимательно изучите техпаспорт. Производитель всегда указывает, где расположены выкручивающиеся крепежи или пластиковые защелки. Эти сведения облегчат процесс ремонта в домашних условиях.


Чтобы увлажнитель долго работал, нужно регулярно очищать его от накипи, своевременно менять фильтры, внимательно следить за целостностью сетевого кабеля, не допускать падения и механического повреждения прибора

Для работы выберите большой стол, где будет удобно разложить необходимые инструменты, крепежные элементы и детали, требующие замены.

Если у вас мало опыта в починке мелкой бытовой техники, фотографируйте последовательность действий на смартфон. Это ускорит процесс сборки и поможет установить каждый элемент на нужное место.

Из инструментов понадобятся: отвертка, паяльник, мультиметр и тестер. Желательно иметь базовые знания в электронике и четко соблюдать правила безопасности, актуальные при работе с электрическими бытовыми приборами.

Если вам никогда не приходилось чинить электротехнику или она еще находится на гарантии, лучше обратиться за помощью к профильному специалисту. Иначе можно полностью вывести агрегат из строя неправильными действиями или лишится гарантии.


Наполняя проточной водой увлажнитель воздуха, будьте крайне внимательны. Влага, попавшая в отсек с двигателем и платой питания, может вывести из строя всю электронную «начинку» агрегата

Исправность платы можно определить при визуальном осмотре. Если у нее равномерный окрас, переживать не о чем. Когда на поверхности заметны потемнения, пятна и подтеки, деталь придется ремонтировать или полностью менять.

У прибора, купленного в фирменном магазине или супермаркете, обычно есть гарантия от производителя. Если ее срок не истек, стоит отнести увлажнитель в сервисный центр и доверить ремонт мастерам с большим практическим опытом. Неисправности, возникшие по вине изготовителя, устраняются бесплатно.

Восстановление поломок, вызванных неправильной эксплуатацией или халатным отношением к технике, придется оплатить из собственного кармана. Поэтому, при покупке увлажнителя следует сразу же ознакомиться с правилами эксплуатации прибора.

Профилактика проблемы

Чтобы увлажнитель воздуха прослужил как можно дольше, нужно соблюдать следующие простые правила:

  • воду следует заливать только через отверстие, предназначенное конкретно для этой цели;
  • использовать рекомендуется только дистиллированную или очищенную воду;
  • жидкость необходимо менять каждый день;
  • резервуар для воды требуется регулярно мыть, но без использования моющих средств;
  • фильтры нужно периодически чистить;
  • в устройство нельзя заливать иную жидкость, кроме воды;
  • допустимый порог жидкости не должен превышаться;
  • увлажнитель не является ингалятором, поэтому наклоняться над ним и вдыхать пар запрещено;
  • дезинфекцию климатического прибора можно провести при помощи уксуса, но при такой процедуре окна следует держать открытыми;
  • увлажнитель не стоит располагать в непосредственной близости от других бытовых приборов, чтобы не допустить их повреждения;
  • чтобы разобрать и проверить прибор, необходимо предварительно выключить его из розетки;
  • увлажнитель запрещается накрывать чем-либо в процессе работы;
  • устанавливая климатический прибор, нужно следить, чтобы воздух проходил свободно и не перекрывался мебелью или другой техникой;
  • увлажнитель запрещается трогать мокрыми руками.

Итак, если из увлажнителя воздуха пар не идет вообще или же выходит в малом количестве, необходимо проверить соблюдение первоначальных требований: прибор должен быть включен в сеть, о чем сообщит горящий индикатор, в резервуаре должно быть достаточное количество воды. Только после этого можно говорить о поломке устройства. Причин неисправности может быть множество. Большая часть из них характерна для увлажнителей всех типов, но некоторые свойственны только для отдельных видов. Самостоятельно можно провести работу по замене фильтров или чистке прибора, а для установки новых деталей лучше обратиться в сервисный центр.

Безопасность

Напоследок несколько советов, которые защитят технику от поломки и вас от неприятностей:

  1. Заливайте воду только в то отверстие, которое рекомендовано производителем.
  2. Не наклоняйтесь над соплом пара, чтобы провести ингаляции, как это делается над кастрюлей с отваром трав.
  3. Работу с уксусом лучше проводить на свежем воздухе, чтобы избежать ожога слизистой дыхательных путей.
  4. Не ставьте увлажнитель вблизи работающих электроприборов.
  5. Не трогайте руками внутренние детали, когда проверяете на исправность элементы конструкции, пока не отключите его от электросети.
  6. Утилизируете повреждённые детали так, как это рекомендуется производителем и правилами безопасности.
  7. Не накрывайте аппарат ничем сверху, ставьте его так, чтобы не перекрывать доступ кислорода в нижнюю часть, где происходит забор воздуха.
  8. Не прикасайтесь к корпусу мокрыми руками.

Виды увлажнителей воздуха и принцип работы

В зависимости от способа получения пара, увлажнители делятся на:

  1. Паровые.
  2. Традиционные (классические или холодного пара).
  3. Ультразвуковые.

В паровом агрегате происходит горячее испарение.

Вода нагревается пьезоэлементом, и подогретый туман распыляется в комнату при помощи кулера.

В двух других вариантах нагревания не происходит.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей.

Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером.

Виды ремонта

Лично заниматься ремонтом можно, если гарантийный срок уже вышел. При отсутствии опыта можно снимать на телефон последовательность разбора. Это поможет потом вернуть детали на место.

Электронная часть прибора

Проводят внешний осмотр платы. На ней не должно быть пятен, изменения цвета, вздутых деталей. При необходимости болты выкручивают, плату извлекают из прибора. Ее чистят щеткой со спиртом.

Иногда для ремонта требуется поменять и предохранители. Они перегорают во время скачков напряжения или короткого замыкания.

Ультразвуковой увлажнитель воздуха перестает работать по причине попадания воды на электросхему. Тогда устройство нужно выключить и слить воду. Сушить его лучше феном, а не на батарее. Это не повредит пластик.

Замена мембраны

Для этого откручивают болты, на которых она крепится, и снимают с частью платы. Провода выпаивают, а места соединений обезжиривают. После этого остается только припаять новую мембрану.

Чистка

Увлажнитель постоянно моют от накипи, но этого не делают агрессивными моющими веществами (для унитазов или посуды). Их частицы потом остаются на пластике и распыляются в воздухе вместе с паром, а это вредит здоровью окружающих. Не подходят для этих целей и любые концентрированные кислоты. От них на поверхности остаются микроскопические трещины, в которых скапливается грязь. Не чистят ультразвуковые мембраны наждачной бумагой и ножом.

Лучше использовать раствор 20%-ной лимонной кислоты. Он не только размягчает соли, но и уничтожает бактерии. Его наносят на щетку и протирают загрязненные места, затем заливают в бак и оставляют на 1 час. После этого размягченный налет удаляют тряпкой.

Чистят увлажнитель и пищевой содой, но используют только раствор (1 ст. л. на 200 мл воды). Так на пластике не образуются царапины. После соды бак обязательно промывают водой.

Применяют для чистки раствор уксуса. Его разводят с водой в соотношении 1:1. Все аккуратно протирают и оставляют настаиваться в резервуаре, а потом удаляют налет. После применения уксуса бак промывают, чтобы избавиться от специфического запаха.

Для этого его вынимают из отключенного устройства. После промывания фильтр замачивают в растворе лимонной кислоты, насухо протирают, ополаскивают чистой водой и сушат.

Принцип работы увлажнителя

Чтобы понимать, почему не функционирует увлажнитель, необходимо знать принцип его работы. Известны следующие виды этих климатических приборов:

  • традиционный (или холодного типа);
  • паровой;
  • ультразвуковой;
  • распылительный.

Традиционный

В традиционном увлажнителе вода заливается в специальную емкость, из которой по трубкам поступает в поддон, а затем — на испаритель. Вентилятор направляет на испарительный элемент поток воздуха, под давлением которого вода проходит через антибактериальный фильтр и выходит наружу в виде очищенной влаги. Таким образом достигается еще и дезинфекция воздушного потока, что может быть актуально в тех случаях, когда количество бактерий и микробов увеличивается.

В бюджетных климатических приборах такого типа используются бумажные антибактериальные фильтры, срок службы которых не превышает двух-трех месяцев. Более дорогие фильтрующие элементы могут служить до 6 месяцев. Тогда как на увлажнителях премиального ценового сегмента вместо бумажных фильтров установлены пластиковые диски со множеством мельчайших отверстий. В ходе работы они вращаются и пропускают воду. Дезинфекция в таких устройствах обеспечивается установленными в поддоне электродами.

Увлажняющие аппараты холодного типа полностью автономны и поддерживают уровень влаги в помещении в соответствии с заданными параметрами. Как только порог достигнут, увлажнитель начинает работать с минимальной мощностью.

Ультразвуковой

Ультразвуковой увлажнитель работает иначе. Вода из резервуара попадает на пластину, вибрирующую с определенной частотой. Таким образом жидкость разбивается на множество мелких капель и образует небольшое облако над пластиной, сквозь которое вентилятором продувается воздух из помещения. Во время работы такого прибора возникает ощущение, что он генерирует туман. Вырабатываемые частички тумана холодные, но не представляют вреда для людей в помещении.

Устройства этого типа просты, удобны в использовании и совершенно безопасны, а также отличаются высокой надежностью. Одни из популярных представителей – Vitek Airo 2 и Bork H500.

Паровой

В паровом увлажнителе вода из резервуара попадает в поддон, откуда испаряется под воздействием нагревательного элемента. Горячий пар позволяет повысить влажность воздуха в помещении до 100%.

Распылительный

Распылительный увлажнитель или атомайзер является промышленным прибором и предназначен для повышения уровня содержания влаги на огромных территориях. В них вода распыляется из сопла форсунки под высоким давлением. Эти аппараты обеспечивают наилучшую производительность, но и стоят очень дорого.

Ремонт своими руками

Разборка

Первым делом, устройство разбирается, чтобы можно было заглянуть внутрь и точно выяснить причину поломки. Прибор обесточивается, снимается бак (лучше подготовить чашку, куда помещается ёмкость для жидкости). Сухой тряпочкой протираются остатки влаги в поддоне.

Перевернув оставшуюся часть корпуса, можно обнаружить от 3 до 5 болтов, которые нужно выкрутить и аккуратно снять нижнюю крышку.

Разборка увлажнителя Boneco

В приборах со встроенным гигрометром, этот элемент часто крепится на внутреннюю часть нижней крышки, возле вентиляционной решётки. Так что, снимая её, нужно избегать резких рывков, чтобы не повредить провода и контакты гигрометра.

Диагностика

Возможные причины поломок нужно исключать по мере проведения простых тестов с разобранным прибором:

  1. Включить вилку в сеть и проверить, работает ли вентилятор (или кулер).
  2. После 1 – 2 минут работы (и выключения из розетки), проверить наощупь температуру радиатора транзистора – холодный радиатор говорит о том, что проблема в генераторе.
  3. Отсутствие признаков жизни и звуков от мембраны говорит о том, что сломался излучатель. Он подлежит замене.
  4. Прозвонить нужно и все контакты на плате.

Порой, исключив все вышеперечисленные неисправности, владельцы обнаруживают, что причина именно в забившемся картридже. Так что вовремя меняйте фильтры!

Чистка

Модели и конструкции могут отличаться, а значит, и процессы чистки тоже.

На внутренних деталях паровых приборов может появляться накипь. Те же методы, которые помогают избавиться от неё в чайниках, применимы и для увлажнителей. Например, можно залить воду с лимонной кислотой.

Замена фильтров – ключевой этап проведения санитарных работ с увлажнителем.

Ёмкость промывается проточной водой и вытирается изнутри мягкой тряпочкой, или мягкой щёткой.

Нельзя во время чистки применять средства для мытья посуды, чистящие средства для унитазов и прочую агрессивную химию. Пострадать могут, как элементы прибора, так и люди, поскольку не удалённые микроскопические элементы вещества, осевшие на стенках, могут попасть в воздух при следующем запуске техники.

Чистка прибора

Дезинфекция это не просто чистка, а уже удаление микроорганизмов, скопившихся в емкости. Для дезинфекции применяют:

  • хлорный отбеливатель;
  • уксусную кислоту;
  • перекись водорода.

Отбеливатель разводят водой по рецепту. Уксусную кислоту доводят концентрацию до процентного соотношения 10 – 20%. Перекись водорода не разводят.

Заливают эту смесь в увлажнитель, и выдерживают несколько часов.

Очень важно тщательно промыть устройство после процедуры, иначе, последующее использование может нанести серьезный вред здоровью. Затем протирают мягкой тряпочкой

Затем протирают мягкой тряпочкой.

Ремонт в электронной части

Даже визуальный осмотр платы может многое о ней сказать. «Здоровая», она равномерно окрашена. Не имеет пятен и подтёков.

Все контакты пропаяны, прозваниваются, не имеют вздутий отдельные элементы. Резисторы не должны быть сгоревшими (если сгорел, он темнеет).

Проверьте, нет ли пробоя в дорожках платы.

Короткое замыкание в сети устройства выводит из строя предохранители, которые нужно перепаять.

Попадание внутрь водяного пара приводит к окислению контактов.

Аккуратно плата извлекается из своего гнезда (обычно это вопрос нескольких болтов). Её поверхность чистится небольшой мягкой щёточкой со спиртом.

УЗ мембрана

Приобретя новую мембрану, не сложно заменить вышедшую из строя. Откручиваются крепёжные болты. Снимается керамическое кольцо вместе с частью платы. Небольшая круглая мембрана крепится к плате двумя проводками, которые аккуратно выпаиваются. Обезжириваются места соединения. После чего припаиваются провода нового элемента (не забудьте запомнить провод какого цвета где был).

После помещения детали на нужное место всё собирается в обратном порядке.

Используйте для замены транзисторов именно те, которые были установлены на увлажнителе с завода. Несоответствие его параметров может приводить к тому, что пар не будет образовываться.

Чистка платы увлажнителя

После вентилятора обязательно чистим платы от белого налета. Лучше мыть платы увлажнителя спиртом и покрыть дополнительным слоем лака. Это чтобы повысить надежность и защиту от короткого замыкания.

Если в увлажнителе сгорела плата, то можете подобрать похожую плату в .

В процессе снятия платы управления, пришлось снимать мощный транзистор и термопердохранитель с радиатора транзистора. Этот разрывает цепь питания при нагреве до 92 градусов Цельсия или при токе 2 А. Он расположен не очень удобно, но в нужном месте. Так что его обязательно возвращаем на место на термопасту, как на фото.

Транзистор для накачки пьезоизлучателя в большинстве увлажнителей воздуха (Boneco, Polaris, Royal Clima, Philips, Vitek, Bort, и др.) установлен одной модели его можно заменить на аналог , BU104, BU124, 2SC2335, 2SC2502, 2SC3039, 2SD1163, 2SD823, КТ858А, КТ8124А но лучше поставить такой же, чтобы не подбирать лишний раз режим работы транзистора.

Собираем увлажнитель воздуха в обратном порядке. Наливаем воды и включаем. Если правильно собрали увлажнитель, то все работает!

Ваш Мастер Пайки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
