Принцип работы электрочайника

Принцип работы электрочайника


@tehpribory.ru

Процесс работы электрочайника основан на принципе нагревания воды и своевременного автоматического отключения прибора от сети. Температура кипения достигается путём подачи тока (напряжения) на нагревательный элемент.

Чтобы запустить электрический механизм, нужно нажать на кнопку включения. На этом этапе сразу же можно определить исправность прибора – если чайник в рабочем состоянии – загорится лампочка. Кнопка включения запускает процесс и подаёт напряжение на ТЭН, с помощью вспомогательных элементов (электрошнур). ТЭН нагревает воду до температуры кипения, после чего пар нагревает биметаллическую пластину. Когда пластина нагреется, она изгибается и размыкает контакты, что приводит к выключению электроприбора.

Система автоматического выключения чайника

Чтобы избежать перегрева или даже возгорания, в каждый современный электрочайник вмонтирована несложная система:

  • Внутри чайника расположена биметаллическая пластинка.
  • Она состоит из двух металлов, каждый из них изменяет свою форму под воздействием температуры.
  • Но изменения начинают происходить при разных показателях, поэтому при достижении температуры кипения изменяется форма пластины.
  • Она прогибается вовнутрь, задевает контакты и обеспечивает срабатывание автоматической системы.
  • В ручном режиме выключить чайник можно нажав на кнопку, и задействовав тот же принцип, но уже с минимальным усилием со стороны человека.

Сейчас можно вспомнить курс школьной физики и заявить, что температура кипения может изменяться, в зависимости от показателей давления.

Выходит, что в горных районах такая система будет абсолютно бесполезна? А вот и нет, регуляция происходит за счет воздействия на пластинку пара, а не воды. Это объясняет и тот факт, что нагревательный прибор не отключается сразу, по достижению сотни градусов, а работает еще некоторое время, кипятя воду.

Принцип работы и электрическая схема

Перед тем, как приступить к диагностике, ремонту бытового чайника, потребуется выяснить, из каких узлов он состоит, как работает. Несмотря на обилие предложений под разными марками, все электрические приборы данной категории имеют схожее устройство. В них входят следующие части:

  • корпус;
  • индикатор включения;
  • нагревательный элемент;
  • система управления (кнопка включения, термостат);
  • подставка с сетевым шнуром и контактной группой.

Соединения во внутренней коммуникационной цепи осуществляются посредством накидных клемм, реже – пайкой. После установки заполненного водой чайника на подставку и нажатия клавиши происходит замыкание питающих цепей прибора. Это сопровождается световой индикацией, сигнализирующей, что все работает. Если на данном этапе нет контакта между подставкой и днищем прибора – неисправен выключатель, ничего не получится.

Далее установленный в нижней части нагревательный элемент (спиральный или дисковый) постепенно доводит воду в резервуаре до кипения. После закипания автоматика отключает питание нагревателя (лампочка гаснет с характерным щелчком). Если в чайнике недостаточно воды или его случайно включили пустым, также должна сработать система защиты, обесточив цепи питания.

Устройство узлов электрочайника

И старые модели со спиральными ТЭНами, и новые – с дискообразными, остаются схожими по принципу действия, наличию основных узлов. В них обязательно будут присутствовать нагревательный элемент, клавиша включения и блок защиты. Без них чайник не заработает.

Система защиты от перегрева

Данный узел необходим для обеспечения требований противопожарной безопасности. Если бы его не было, то при недостаточном уровне воды, включении пустого чайника непременно бы наступило возгорание. А так специальная контактная группа обесточит нагревательный элемент.

В качестве рабочего инструмента для нее используется специальная пластина из 2 металлов, реагирующая на нагрев. Нормальное положение – замкнуто, при перегреве биметалл деформируется, разрывает цепь питания, отключая ТЭН. Производителями бытовой техники применяется ряд типовых решений данного узла. И во всех используются биметаллические датчики, надежные и действенные.

Единственный недостаток тепловой защиты – необходимость ждать, пока остынет и примет первоначальное положение рабочая часть. После этого чайник опять готов к работе.

Система автоматического отключения при закипании воды

Еще один ответственный узел, без которого невозможна нормальная работа чайника. Процедура, к которой настолько привыкли, что не обращают внимания, – автоматическое выключение прибора после нагрева воды. Производители не случайно делают в инструкциях по эксплуатации акцент на наливании в колбу жидкости до четко обозначенного уровня (соответствует номинальной емкости). От этого зависит срабатывание автовыключателя под действием струи пара.

Индикация включения и подсветка

В каждой модели есть световой индикатор включения: без него сложно определить состояние прибора. Это лампочка, сблокированная с контактами «главной» кнопки. Подсветка не является обязательной функцией. Некоторые производители встраивают ее в качестве дополнительной опции. Работает она синхронно с включением (выключением) чайника.

Электрический чайник-кружка

Удобное устройство для людей, которые длительное время находятся в авто и путешествуют. Благодаря универсальности такой маленький электрический чайник способен работать от обычной розетки, от сети машины или порта USB. Изделие состоит из следующих элементов:

  • емкость для воды;
  • крышка;
  • нагревательный элемент;
  • кабель питания.

К преимуществам такой кружки можно отнести:

  • компактность;
  • мобильность;
  • быстроту нагрева;
  • питания от разных источников.

Среди недостатков выделяют:

  • пожароопасность;
  • ограничение мощности;
  • отсутствие автоотключения;
  • хрупкость;
  • небольшой срок службы.

Полезные советы

При обнаружении незначительного подтека, не всегда нужно спешить ставить заплатку. Иногда лучше подождать несколько дней. Накипь, постоянно появляющаяся при работе чайника, может сама затянуть небольшую микротрещину.

Чтобы новый чайник не тек как можно дольше, следует кипятить отфильтрованную воду. Это обеспечит сохранность уплотнительной прокладки, что в свою очередь послужит гарантией надежной герметичности корпуса.

Невзирая на официальные заявления сервисных мастерских о невозможности качественного и гарантийного ремонта протекающего электрочайника, не нужно торопиться покупать новый аппарат. Ремонт при помощи современных универсальных клеящих смесей даст прибору вторую жизнь, а семейному бюджету принесет ощутимую экономию.

Диагностика неисправности электрочайников

Если бытовая техника не включается, не греет, не загорается лампочка индикации работы, проводят диагностику поломок электроизмерительным прибором — мультиметром. С его помощью прозванивают электрическую цепь от вилки до ТЭНа.

Если розетка исправна, начинают диагностику прибора. Чтобы понять, почему не включается электрический чайник, придется проверить все его основные узлы.

Сначала проверяют вилку, шнур и контактную группу на подставке. Для этого один щуп тестера в режиме прозвона соединяют со штырем вилки. Вторым поочередно прикасаются к контактам на разъеме базы. Обычно их три — они соответствуют заземляющему контакту и двум токопроводящим жилам и располагаются посередине подставки в форме окружности или сбоку в форме трехпалого разъема.

Сигнал прибора на одном из контактов свидетельствует о том, что он соответствует штырю вилки и что жила кабеля не повреждена. Аналогично проверяют второй штырь и контакт заземления. Сигнал по трем линиям означает, что база исправна.

После этого приступают к диагностике самого чайника. Снимают нижнюю крышку и прозванивают клеммную колодку разъема питания в основании устройства. Левый и правый контакты прозваниваются на внутреннем и внешнем кольце. Если сигнала нет, колодку разбирают, снимая нижнюю пластину термостата. Контакты зачищают наждачной бумагой, удаляя нагар и окисление. Попутно проверяют наличие контакта. Затем колодку собирают и прозванивают. Если проблема устранена, то все ставят на место.

На следующем этапе проверяют кнопку включения. Один щуп ставят к контакту провода, идущему на кнопку, второй — на ТЭН. В отключенном положении звука быть не должно. Когда кнопка включена, сигнал говорит о том, что она исправна.

Затем проверяют ТЭН. Прозванивают контакт вывода спирали, к которому присоединены провод от разъема и от кнопки. Звуковой сигнал означает, что цепь не разорвана. После чего проверяют, нет ли замыкания. Соединяют вывод ТЭНа с корпусом. Сигнал говорит о его пробое и неисправности нагревательного прибора.

Наличие терморегулятора в устройстве усложняет диагностику. Такой прибор имеет не три контакта в разъеме узла соединения базы с устройством, а пять. Добавляются два контакта для терморезистора. Прозвон проводят в той же последовательности. Сначала определяют какие контакты на подставке соответствуют двум жилам кабеля электропитания и заземлению. Два оставшихся кольца, которые входят в цепь терморезистора проверяют на сопротивление. Оно должно быть около 100 кОм. Другие показатели (1 или бесконечность) говорят о неисправности терморегулятора.

Затем проводят диагностику чайника (клеммы колодки, кнопку включения, ТЭН). Но перед этим отсоединяют электронную часть терморегулятора и датчика температуры.

Для оценки состояния нагревательного элемента высчитывают сопротивление спирали. Указанную в технической документации мощность прибора в ваттах делят на стандартное напряжение в сети, получают силу тока. Для вычисления сопротивления, напряжение делят на силу тока. Затем проводят проверку мультиметром. Откручивают нижнюю крышку, тестер настраивают на режим омметра, замеряют сопротивление. Оно не должно сильно отличатся от расчетного. Большое отклонение говорит что ТЭН испорчен.

История появления чайника

Археологические раскопки показали, что первые чайники появились задолго да нашей эры, в Китае. Видимо, восточные соседи очень уж любили чай, раз изобрели новый вид посуды специально для него.

В дальнейшем, благодаря миграции и смешению культур, прибор распространился по всему миру, быстро завоевав любовь наших предков.

Вполне возможно, что на самом деле не существует единой «родины» чайника. Идея для создания прибора могла посетить разные народы на расстоянии тысяч километров друг от друга, примерно в одно и то же время. Погрешность даже в пару столетий не учитывается.

Это для человека целая жизнь и даже больше, а для истории лишь краткосрочный миг.

Первые чайники были изготовлены из глины, способной выдержать нагревание и высокие температуры. С появлением технологий высококачественной обработки металла, наши предки смогли перейти к изготовлению металлических чайников.

Долгое время были популярны медные изделия, затем им на смену пришло железо и, в конечном счете – алюминий.

Конструкция и принцип действия

Современные электрочайники собираются на базе одной электрической схемы и отличаются друг от друга оригинальным дизайном, мощностью или объемом. При этом все они конструктивно состоят из двух частей — собственно чайника и подставки.

Конструкция

Корпусные детали электрочайника изготавливают из различных материалов:

  • нержавеющей стали (Saturn и пр.);
  • термоустойчивой пластмассы (Maxwell mw -1028 b и др.);
  • термостойкого стекла (Vitek VT-7008 TR).

Электрочайник подключается к питающей электросети при установке на пластмассовую подставку, к которой подведен сетевой шнур с вилкой. Соединение осуществляется через 3-х контактную группу, расположенную внутри подставки таким образом, чтобы исключить поражение пользователя электрическим током. При этом снятый с подставки прибор полностью обесточен.

В корпусе чайника, который сверху закрывается крышкой, установлены:

  • контактная группа для соединения с ответной частью подставки;
  • дисковый нагреватель или открытая спираль (S или U-образная);
  • выключатель (термостат);
  • светодиодный индикатор (может быть вмонтирован в выключатель);
  • устройство автоматического отключения с биметаллическими контактами.

Кроме того, ряд моделей оснащается:

  • дополнительными фильтрами, очищающими воду от накипи — изготавливаются из нержавеющей стали (Siemens TW60101) или нейлона (Tefal BF2632 Vitesse);
  • внутренней колбой, не соприкасающейся с корпусом чайника, которая выполняется из термостойкого стекла или нержавеющей стали и играет роль термоса;
  • тепловым реле, способным поддерживать заданную температуру воды в диапазоне от 60 до 98°С на протяжении не менее 4-х часов (режим «термопот»).

Принцип действия

Питающее напряжение от сети переменного тока подается к чайнику при установке его на подставку через подпружиненные контакты, которые располагаются в центре его днища. В нижней части корпуса размещается ТЭН, осуществляющий нагрев воды при нажатии на выключатель, который может находиться как в верхней, так и в нижней части чайника.

Схема подключения предусматривает наличие блокирующего устройства, защищающего прибор от перегрева. Состоит оно из двух контактных пар, которые соединены с ТЭНом. Каждая такая пара состоит из контакта и биметаллической пластины (склеена из двух тонких пластинок с разными коэффициентами линейного расширения), способной изгибаться в разные стороны при изменении температуры.

Биметаллическая пластина одной пары контактирует непосредственно с корпусом и обеспечивает размыкание соединения при его перегреве. В нормальном положении эта пара постоянно замкнута. Срабатывает она только в случае, когда к сети подключен чайник без воды.

Последовательность действий при ремонте

  • Если сломался электрочайника, то вначале надо проверить шнур с подставкой, убедившись, что напряжение подается к чайнику. Делают это, позванивая контакты мультиметром. Перегоревшую подставку попробуйте разобрать и припаять контакты, но если контактная группа расплавилась, то починить ее уже не удастся.
  • Если со шнуром и подставкой все в порядке, то на следующем этапе надо проверить кольцевые контакты на самом чайнике, предварительно нажав кнопку вкл. Скорее всего, сигнала не будет, поэтому надо открутить нижнюю часть и уже внутри проверить все контакты, чтобы узнать, что конкретно не работает. Нерабочую спираль или термодатчик надо заменить.
  • Далее проверяют кнопку автоматического выключения, расположенную на ручке. Она довольно часто выходит из строя, поскольку происходит окисление контактов. Их надо зачистить наждачкой, и прибор будет нормально работать.

У современного чайника устройство таково, что труднее всего добраться до кнопки включения-выключения, чтобы ее починить. Для этого придется снять крышку и открутить болты вверху и внизу ручки

Делать это надо осторожно, поскольку пластмассовые детали легко ломаются. Если не светится светодиодная лампочка, то ее тоже меняют

Как срабатывает автоматическое отключение в чайнике? Принцип работы и история изобретения электрочайника.

Над мыслью о том, как срабатывает автоматическое отключение в чайнике можно в прямом смысле «сломать голову». Неужели прогресс дошел до того, что электрические приборы каким-то образом понимают, когда необходимо остановиться? Познания в физике не дают никакого элементарного ответа, а собственных сил обычно бывает недостаточно, чтобы разобрать прибор и понять принцип работы.

История появления чайника

Археологические раскопки показали, что первые чайники появились задолго да нашей эры, в Китае. Видимо, восточные соседи очень уж любили чай, раз изобрели новый вид посуды специально для него.

В дальнейшем, благодаря миграции и смешению культур, прибор распространился по всему миру, быстро завоевав любовь наших предков.

Вполне возможно, что на самом деле не существует единой «родины» чайника. Идея для создания прибора могла посетить разные народы на расстоянии тысяч километров друг от друга, примерно в одно и то же время. Погрешность даже в пару столетий не учитывается.

Это для человека целая жизнь и даже больше, а для истории лишь краткосрочный миг.

Первые чайники были изготовлены из глины, способной выдержать нагревание и высокие температуры. С появлением технологий высококачественной обработки металла, наши предки смогли перейти к изготовлению металлических чайников.

Долгое время были популярны медные изделия, затем им на смену пришло железо и, в конечном счете – алюминий.

Первые электрочайники

Если в веке XVII-XVIII приходилось греть воду на костре, то уже спустя пару сотен лет ситуация кардинальным образом изменилась:

  • Использование природного газа для нужд населения открыло новую эру.

Чтобы сделать чай не обязательно было топить печь или разводить костер, достаточно включить конфорку и поджечь газ.
Увеличился срок службы посуды, и сократилось время приготовления пищи. Ведь не надо было заботиться о разведении огня.

А уже в XIX столетии немцы осуществили очередной прорыв – появились первые чайники, нагревание которых происходило за счет энергии электричества. Конечно же, они лишь отдаленно напоминали современные модели и были не столь надежны. Скорее представляли собой новомодную игрушку для аристократии, но именно это открытие поспособствовало развитию бытовых электроприборов.

Новые электрические чайники:

  1. Работали за счет электричества.
  2. Вообще не нуждались в источнике огня.
  3. Нагревались значительно быстрее своих обыкновенных аналогов.
  4. Чаще выходили из строя.
  5. Стоили значительно дороже, особенно на первых порах.

Если бы не мода на эти приборы, от их использования отказались бы в самом начале пути, сославшись на низкую рентабельность. Так что иногда модные течения идут на пользу.

С какими поломками можно вернуть чайник продавцу

Если приобретённый товар не соответствует заявленному качеству или в процессе эксплуатации выявлены неполадки в его механизмах, согласно Закону о защите прав потребителей, товар можно вернуть продавцу и получить обратно деньги. Для этого должны быть соблюдены определённые условия.

  • — чайник не был в употреблении, внешний вид, заводские пломбы и ярлыки, а так же товарный вид остались в полной сохранности
  • — наличие товарно-кассового чека или другого документа, свидетельствующего о покупке (в случае отсутствия таких документов, есть возможность ссылаться на показания свидетелей)
  • — в день обращения в продаже отсутствует аналогичный товар для замены
  • — удовлетворение требования о возвращении денег должно произойти не позднее 10 дней со дня предъявления
  • — необходимо иметь с собой гражданский паспорт для составления акта возврата чайника.

В случае, если купленный чайник находится на гарантии, его ремонт может осуществляться только в гарантийных мастерских, список которых приводится в гарантийном талоне. Самостоятельная разборка прибора и попытка устранения неисправности, влечёт за собой прекращение гарантийных обязательств со стороны производителя.

Из этого вытекает простой вывод. Разумнее использовать гарантию, чем пытаться починить чайник самостоятельно. Надеяться на то, что в мастерской «не заметят» следов вскрытия не стоит. Профессионалу, который занимается ремонтом бытовой техники ежедневно и в течении многих лет, достаточно одного взгляда, что бы определить, разбирался чайник или нет. К тому же, существуют различные ухищрения со стороны производителя, которые направлены на избежание подобных ситуаций. Они не видимы глазу, но достаточно чёткие, что бы с их помощью определить (и доказать) факт несанкционированной разборки.

Весь бракованный товар подлежит возврату или обмену, по желанию покупателя. Исключением могут быть только сложные технические товары, подлежащие экспертизе на предмет заводского или складского брака. Чайник, разумеется, в эту категорию не попадает.

При возникновении спорных вопросов, продавец обязан провести экспертное обследование товара за свой счёт. Покупатель имеет право присутствовать во время экспертизы. Если в результате обследования будет доказано, что брак чайника (или другого товара), образовался по вине покупателя, то он обязан будет возместить все расходы по экспертизе.

Последовательность действий при ремонте

  • Если сломался электрочайника, то вначале надо проверить шнур с подставкой, убедившись, что напряжение подается к чайнику. Делают это, позванивая контакты мультиметром. Перегоревшую подставку попробуйте разобрать и припаять контакты, но если контактная группа расплавилась, то починить ее уже не удастся.
  • Если со шнуром и подставкой все в порядке, то на следующем этапе надо проверить кольцевые контакты на самом чайнике, предварительно нажав кнопку вкл. Скорее всего, сигнала не будет, поэтому надо открутить нижнюю часть и уже внутри проверить все контакты, чтобы узнать, что конкретно не работает. Нерабочую спираль или термодатчик надо заменить.
  • Далее проверяют кнопку автоматического выключения, расположенную на ручке. Она довольно часто выходит из строя, поскольку происходит окисление контактов. Их надо зачистить наждачкой, и прибор будет нормально работать.

У современного чайника устройство таково, что труднее всего добраться до кнопки включения-выключения, чтобы ее починить. Для этого придется снять крышку и открутить болты вверху и внизу ручки

Делать это надо осторожно, поскольку пластмассовые детали легко ломаются. Если не светится светодиодная лампочка, то ее тоже меняют

Ремонт течи

Здесь каждый случай индивидуален, например, трещину в корпусе вы не заделаете и ремонт нецелесообразен. Течь будет появляться вновь. А вот в месте стыка металлического дна диска с колбой можно заделать.

Заделать силиконом места течи получится только поверхностно и течь может появиться в новом месте.

Лучше всего в этом случае разобрать чайник полностью и отделить колбу. Хорошенько всё зачистить и нанеся силиконовый герметик соединить. Можно использовать специальный, безопасный герметик типа RTV118Q или отечественный ВГО-1. Они выдерживают температуру до 260°С, но они дороговаты. Справится и обычный недорогой выдерживающий температуру до 180°С.

На всякий случай после ремонта прокипятите чайник пару раз для удаления возможных вредных веществ.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

 Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

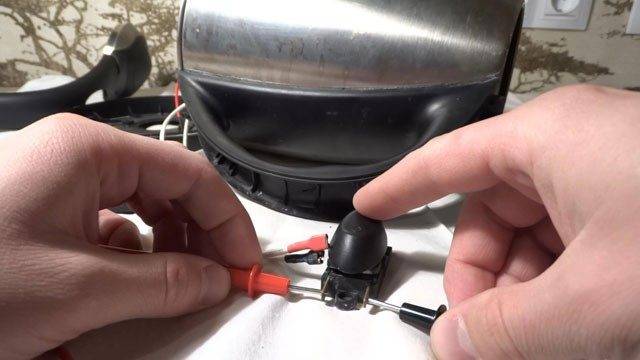

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю.  Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Принцип работы и электрическая схема электрочайника

Понять принцип работы любого электроприбора помогает его электрическая схема, на которой показано, что куда и как подается и происходит.

Работает чайник следующим образом. Через электрическую вилку напряжение (ток) с помощью гибкого шнура подается на контакты подставки. В основании чайника имеются свои контакты, которые соединяются с контактами на подставке. Далее ток идет через термовыключатель, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в чайнике закипит. Выключатель тепловой защиты непосредственно в работе электрочайника не участвует, всегда включен и срабатывает только в случае, если чайник находится во включенном состоянии без воды. С выключателей ток поступает трубчатый электрический нагреватель – ТЭН. Светодиодная лампочка нужна для индикации включенного состояния прибора.

Заключение

От правильной эксплуатации и надлежащего ухода зависит работа и срок службы электрического чайника. Если он все же сломался, не стоит расстраиваться. Многие неполадки устраняются самостоятельно. При этом процесс не требует наличия специальных знаний. К ремонту в домашних условиях приступают, если у техники истек гарантийный срок.

Ситуации, когда старый, прослуживший достаточно долгое время, электрочайник вдруг перестает включаться, случаются довольно часто. Нередко такое происходит в результате выхода из строя его системы защиты от перегрева, при условии, разумеется, что все остальные провода, контакты и узлы его электросети исправны. Рассмотрим, как можно починить электрический чайник, ставший неисправным благодаря этой, достаточно распространенной причине.

1. Для того чтобы добраться до электрической части с чайника, со стороны его дна, снимают скрывающую её панель-крышку. Просто вывернув из неё три крепежных винта.

При этом следят, чтобы ненароком не нарушить провода лампочки индикатора и её саму, закрепленную в крышке.

2. После снятия панели внимательно осматривают все видимые взору провода и контакты электрической части чайника – подключения ТЭНа и лампочки индикатора включения устройства. Среди них, разумеется, не должно быть подгоревших или отсоединившихся от креплений.

3. Система защиты от перегрева соприкасается с дном чайника, смонтирована на узле подключения его к электросети и имеет вмонтированные в него контакты.

Тепловая защита необходима электрочайнику для того, чтобы он выключался, будучи включенным пустым. Иначе он может просто воспламениться. Конструктивно её температурный датчик выполнен в виде металлической пластины с язычком.

Пластина соприкасается непосредственно с днищем чайника, при его нагреве тоже нагревается и меняет форму, отчего язычок её надавливает на керамический шток, расположенный на контактной пластине системы защиты и размыкает её цепь. В результате разомкнутой оказывается вся электросеть устройства.

При неисправной тепловой защите её контакты разомкнуты постоянно и именно поэтому чайник не включается. Отремонтировать такой электрочайник можно, просто наглухо замкнув контакты системы защиты какой-либо перемычкой, исключив из её цепи контактную пластину со штоком.4. Для этого узел подключения электричества к чайнику отделяют от его корпуса, открутив крепежные гайки и сняв его с трех вмонтированных в дно электрочайника болтов.

5. Снимают металлическую пластину с узла подключения, отогнув три скобы, которыми она к нему крепится.

6. Замыкают контакты тепловой защиты электрочайника достаточно толстым проводом, припаяв к ним его концы.

Отремонтированный таким способом электрический чайник включается безупречно, но пользоваться им впредь надо будет очень аккуратно. ТЭН электрочайника, лишенного системы защиты от перегрева, будет работать, даже если он пустой, а это чревато его возгоранием и пожаром в помещении.

Видео, как отремонтировать электрический чайник, если он не включается
