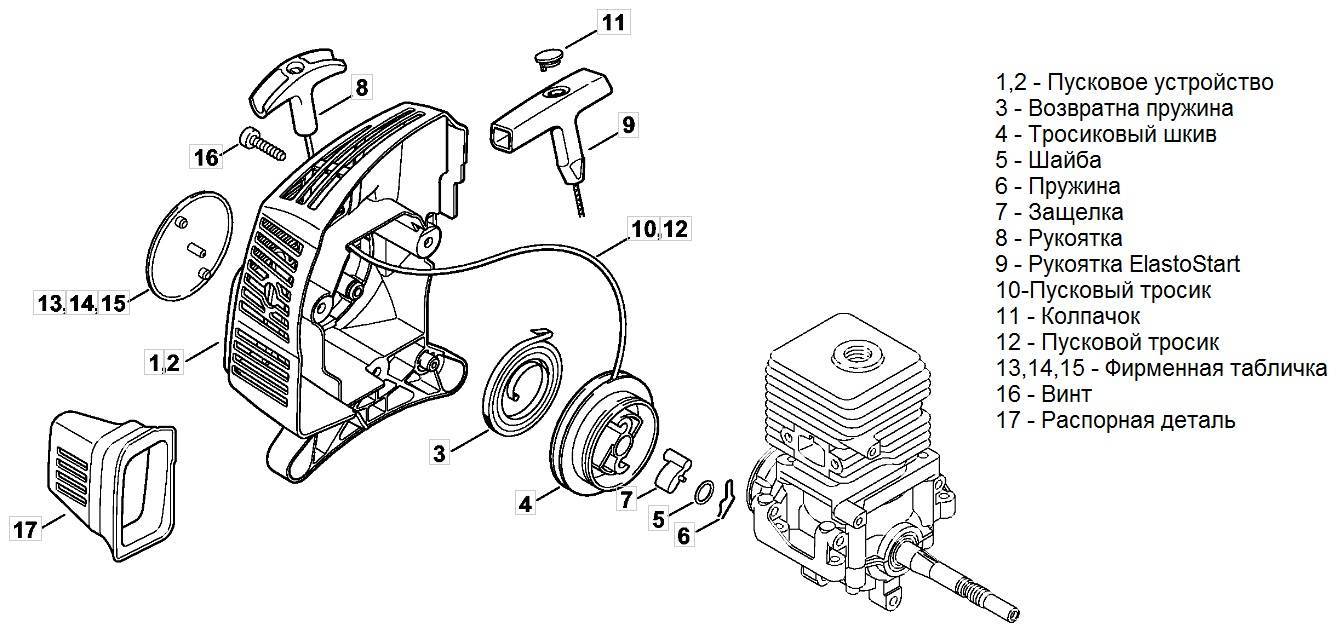

Устройство стартера
Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.
В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера
Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму
Конструктивные особенности заводской системы зажигания
Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:
- магнето, или заводской катушки зажигания;
- свечи с предустановленным колпачком;
- электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
- клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.
В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.
- контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
- бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.
Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.
Как определить угол опережения встроенного зажигания?
Особенности конструкции встроенной катушки зажигания гарантируют совпадение между оптимальным заводским положением движущегося поршня и разрядом свечи. Во время работы 4-тактных силовых агрегатов искра обязана проскакивать еще до возврата поршня в крайнее верхнее положение. Это связано с тем, что на сгорание топлива таким двигателям требуется больше времени. В их заводском устройстве скорость работы деталей ДВС равна скорости запланированного воспламенения заправленного горючего. В связи с этим поршень успевает пройти определенный путь с момента мгновенного проскока созданной искры к месту, где расположена свеча , до периода, за который горящие газы гарантированно успевают создать экстремально высокие показатели давление.
Основные неисправности и их устранение
Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:
- износ электрода или повреждения керамического изолятора;
- неплотное прилегание съемного колпака (если он имеется);
- гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
- трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).
Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.
Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.
Неисправности зажигания
Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.
Признаки неисправности зажигания:
- Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
- Заметно упала мощность бензопилы;
- При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
- Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
- Значительно увеличился расход топлива;
Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.
Определение локализации неисправности:
Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.
- Выкрутите свечу, наденьте на нее кабель зажигания;
- При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
- Резко потяните на себя ручку стартера и убедитесь в наличии искры;
Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:
Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;
Для проверки исправности электропроводки лучше всего использовать тестер.
Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.
Диагностика неисправности мультиметром
Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.
Пошаговая диагностика зажигания мультиметром:
- Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
- Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
- Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
- Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
- Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;
Видео обзор определение неисправности с помощью мультиметра
Регулировка зажигания
Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).
Пошаговая регулировка зажигания бензопилы:
- Диагностируем неисправность;
- Демонтируем защитную крышку;
- Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
- Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
Определяем на маховике участок с магнитом;
- Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
- Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
- Устанавливаем защитную крышку и проверяем наличие искры на свече;
- Ввинчиваем свечу, заводим бензопилу;
Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.
Как проверить катушку зажигания бензопилы?
Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.
Чаще всего ее неисправности заключаются в:
- повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
- нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.
В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.
Второй способ проверки катушки заключается в испытании мультиметром .
Для этого необходимо:
- Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
- Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.
Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.
Как выставить зажигание на бензопиле
Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм
Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е
не раньше и не намного позже подачи топлива.
Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:
- Открутить немного болты зажигания для ослабления.
- Магниты, которые расположены на маховике, подвести к катушке зажигания.
- Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
- Полоску вынуть.
- Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.
Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.
Проверить катушку зажигания на бензопиле
Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:
- Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
- Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
- Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.
Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:
- Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
- Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.
Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:
- нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
- располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).
Устройство заводской системы зажигания бензопилы
Система зажигания бензопилы изначально состоит из нескольких постоянно работающих элементов.
В их перечень входит:
- свеча штатного зажигания;
- магнето;
- электрическая проводка, соединяющая оба элемента между собой;
- клавиши управления, которые нужны для отключения работающего двигателя.
Магнето – это один из стандартных видов генератора, образующих переменный ток. Оно необходимо для подачи электрической не переменной энергии на штатную свечу зажигания. Непосредственно магнето состоит из заводского постоянного магнита и обмотки блока индуктивности, установленной неподвижно. Магнит крепиться на заводском маховике, который приводиться в движение одновременно с началом вращения коленчатого вала двигателя бензопилы.
Электронное магнето в заводских системах зажигания хозяйственных бензопил изначально могут быть двух видов:
- контактные магнето – у них к штатной свече подключен непосредственно первый штатный вывод заводской высоковольтной обмотки. При этом второй вывод ориентируется на землю непосредственно через встроенный механический выключатель. В нужный момент отдельный элемент устройства принудительно разводит контакты. Чтобы предотвратить перегрев и случайное окисление заводских контактов электропроводки прерывателя, к электросхеме системы зажигания изначально подключается отдельный конденсатор.
- бесконтактные магнето – основными их элементами служат управляющие элементы, которые выступают в роли регулировщиков подачи напряжения. В устройство входит туристор, который пропускает только ток, напряжение которого не превышает заданную величину. Во время открывания туристора конденсатор начинает разряжаться, в результате чего в витках первичной величины образуется ток. Вся электрическая сеть бесконтактного магнето функционирует в режиме кратковременных импульсов. Каждый импульс образуется одновременно с полным оборотом коленчатого вала двигателя и движением цилиндра бензопилы.
Независимо от типа магнето, система каждой бензопилы требует регулярного осмотра и регулировки. Это помогает избежать сложной поломки и дает возможность продлить сроки эксплуатации узла.
Зажигание бензопилы
Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.
Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.
Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.
