Как устранить основные неисправности бензопилы своими руками

Как правильно заводить бензопилу?

Перед тем, как завести инструмент, нужно прочитать руководство по его эксплуатации. В инструкциях к некоторым моделям указано, что перед запуском пилы следует включить инерционный тормоз мгновенной остановки цепи. Таким образом, запуск инструмента будет более безопасным для оператора. Однако, при включенном тормозе завести пилу будет гораздо сложнее. На практике лучше всего запускать пилу при выключенном тормозе, придерживаясь, при этом, правил техники безопасности.

Чтобы правильно запустить холодную бензопилу, нужно придерживаться такого порядка действий:

  1. В первую очередь потребуется перевести рычаг настройки дросселя в самое нижнее положение. Нужно учесть, что в это положение рычаг можно перевести только при нажатом рычаге газа. Во время этого закроется дроссельная заслонка карбюратора. Для выполнения дальнейших действий рычаг газа нужно зафиксировать в нажатом положении;
  2. Затем потребуется несколько раз резко потянуть за трос штатного стартера. Делать это нужно до того момента, пока мотор пилы не заведется, и после этого заглохнет. Далее рычаг положения заслонки нужно перевести на одно положение вверх;
  3. После этого нужно снова резко потянуть за трос стартера;
  4. Затем потребуется быстро нажать на рычаг газа и отпустить его. При этом рычаг регулировки заслонки автоматически переведется в свое рабочее положение. Обороты мотора упадут, что будет свидетельствовать о готовности бензопилы к дальнейшей работе.

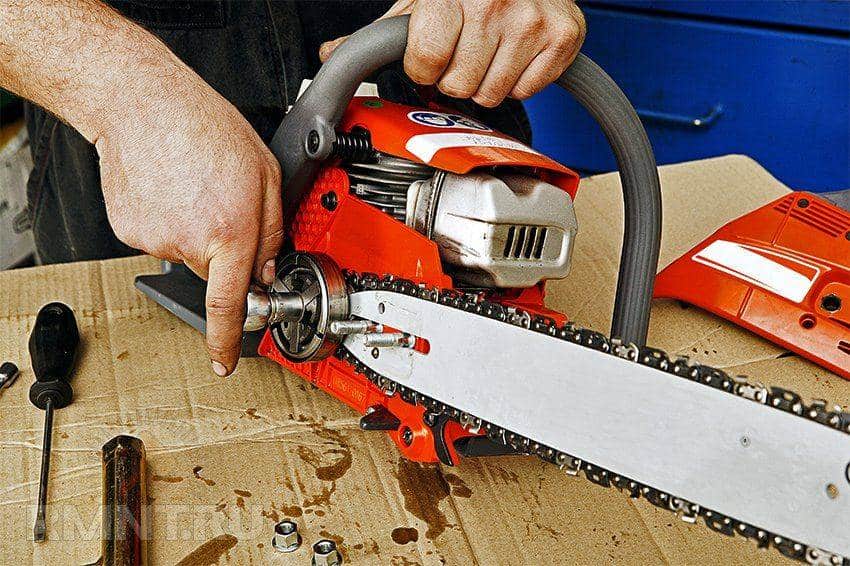

Почему не вращается цепь на бензопиле?

Причин этой распространенной неисправности может быть всего две. Первая из них – это заклинивание инерционного тормоза. В этом случае ведущая звезда сцепления будет блокироваться элементами тормозного узла. При этом сам двигатель будет продолжать свою работу. Чтобы устранить неисправность, нужно разобрать инерционный тормоз бензопилы и отрегулировать положение его деталей.

Вторая причина, при которой не крутится цепь, — это износ венца или заклинивание ведущей звезды. Ремонт детали выполняется при помощи замены венца, если звезда разборная, или полной заменой элемента сцепления.

Бензопилы Husqvarna

Бензопилы «Хускварна» известны мировому потребителю не одно десятилетие. Мировая общественность успела убедиться в высоком качестве предлагаемой концерном Husqvarna продукции, ее надежности и долговечности. История компании Husqvarna началась в 1689 году, когда в Швеции было открыто государственное оборонное предприятие, выпускающее оружие.

Бензопилы Husqvarna

Формы собственности менялись, но “Хускварна” оставалась оборонным предприятием. Так продолжалось до 1970 года. Именно тогда владельцы компании взяли мирный курс развития, приведший их к мировой популярности и увеличению сфер влияния. Теперь торговая марка выпускала садово-парковую технику, строительное оборудование, электроинструмент. Были открыты заводы в Америке и Германии, увеличен завод в Швеции. Популярность стремительно завоевала весь мир.

Преимущества бензопилы Husqvarna:

  • отличные износостойкие и мощностные характеристики;
  • надежность и долговечность;
  • двухтактный ДВС;
  • стабилизатор AutoTune;
  • легкий запуск Smart Start;
  • набор оборотов с RevBoost;
  • улучшенные экономия и экология с X-Torq;
  • виброзащита LowVib;
  • инерционная двухступенчатая очистка Air Injection;
  • быстросъемный фильтр;
  • бачок со смотровым окном;
  • автоматическая маслоподача;
  • управление дросселем полуавтоматическое;
  • наличие праймера (не у всех бензопил);
  • кованый коленвал (у профи и полупрофи);
  • отличная ремонтопригодность, наличие запчастей.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

  • При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
  • При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
  • При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

  • Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
  • Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

  • L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
  • H – Имеет значение «High», и отвечает за работу на высоких оборотах;
  • T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

  1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
  2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
  3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
  4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
  5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
  6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

Неполадки в работе бензопилы

Схема электронного зажигания бензопилы.

Во время работы с бензопилой могут возникнуть разные сбои, для ремонта следует произвести разборку инструмента. Иногда причины поломки могут быть связаны с простыми механизмами. Основные неполадки:

  1. Нет пуска двигателя.
  2. Двигатель запускается, но в течение некоторого времени теряет свои обороты и глохнет.
  3. Потеря мощности бензопилы.
  4. Нарушается функция распиливания.
  5. Посторонние звуки в двигателе.
  6. Неустойчивая работа двигателя.
  7. Цепь не крутится.
  8. Проблема сцепления шины и цепи.

Некоторые из этих проблем связаны непосредственно с работой двигателя, но вероятны и неисправности в других местах.

В первую очередь нужно разобраться с системой зажигания, а для этого открутить и посмотреть на внешний вид свечу зажигания. По ее состоянию можно определить неисправность работы других систем. Внешний вид может говорить о таких признаках:

  1. Сухая свеча означает, что в цилиндр не впрыскивается смесь бензина и воздуха.
  2. Излишне мокрое состояние говорит о том, что некорректно отрегулирован карбюратор, при обогащенной смеси свеча заливается топливной смесью. Это отрицательно повлияет на запуск двигателя. Для устранения такой проблемы свечу нужно тщательно вытереть и поставить на место.
  3. Черный нагар свидетельствует о неверных пропорциях бензина и масла или неправильной работе карбюратора. Свечу нужно будет промыть растворителем и почистить ножом или отверткой от нагара. Затем следует наждачной бумагой зачистить электроды.

Устройство карбюратора бензопилы.

Губительно для свечи, когда она в мокром состоянии, и причина этого вода, попавшая в цилиндр двигателя. Если такое случилось, нужно разобрать двигатель, протереть все детали и дать им высохнуть.

При осмотре свечи обращают внимание на ее зазор. Размер зазора играет важную роль и должен быть в пределах чуть больше половины миллиметра

В случае изношенной прокладки ее нужно заменить.

Проделав весь осмотр, нужно убедиться в наличии искры. Одев кабель зажигания, можно проверить свечу на наличие искры. Во время завода стартера подносят свечу к металлическому покрытию и наблюдают за появлением искры. При ее отсутствии свечу нужно поменять на новую и попробовать все заново. Если замененная свеча не выдаст искры, тогда нужно осмотреть высоковольтный провод.

Как правило, высоковольтный провод стоит прозвонить и промерить его сопротивление.

Ремонт стартера бензопилы производится в индивидуальном порядке при наличии инструкции от инструмента.

№2. Двигатель глохнет

Двигатель запустился, но на холостых оборотах или при нагрузке бензопила глохнет. В этом случае чаще всего следует произвести те же действия, что описаны выше.

Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:

Глохнет сразу после запуска:

  • Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
  • Нагар на свече зажигания или неправильный зазор между свечой и проводом.

Глохнет и на холостых оборотах не работает:

  • Забился глушитель. Необходимо произвести очистку от нагара.
  • Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.

Глохнет на максимальных оборотах и работает только на подсосе

  • Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
  • Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
  • Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.

Бензопила не пилит под нагрузкой и глохнет

  • Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
  • Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.
  • https://moiinstrumentu.ru/pochemu-benzopila-krivo-pilit.html
  • https://vodakanazer.ru/novosti/dom/benzopila-pilit-krivo.html
  • https://mytooling.ru/instrumenty/pochemu-pila-pilit-krivo
  • https://pro-traktor.ru/benzopily/polomki-problemy.html
  • https://mytooling.ru/instrumenty/ne-pilit-benzopila-pod-nagruzkoj
  • https://crast.ru/instrumenty/benzopila-ne-tjanet-pri-nagruzke

Финальная настройка карбюратора

Вначале прогреваем двигатель в течение 5-10 минут (не на высоких оборотах).

Регулируем холостой ход

Теперь путем выворачивания винта холостого хода (T, LA, S) против часовой стрелки настройте минимальное количество оборотов, при котором работа двигателя устойчива. Цепь при этом не должна двигаться. Если двигатель на холостом ходу останавливается, то соответственно поверните винт холостого хода по часовой стрелке. Если цепь двигается, поверните винт против часовой стрелки.

Для финала настройки карбюратора цепной пилы проверяем двигатель на ускорение и максимальные обороты.

Проверяем ускорение

Плавно нажимаем на акселератор и смотрим, как быстро двигатель набирает обороты от холостого хода до максимальной мощности. Если двигатель набирает обороты медленно, стало быть необходимо ослабить винт L (низких оборотов), повернув его немного против часовой стрелки (не более 1/8 оборота).

Настраиваем максимальное число оборотов

Как упоминалось ранее, максимальное число оборотов настраивается с помощью винта H, обороты увеличиваются при его закручивании по часовой стрелке, уменьшаются при выворачивании против часовой.

Наибольшая скорость вращения двигателей бензиновых цепных пил находится в пределах 11 500 – 15 000 оборотов в минуту в зависимости от модели. Более высокая скорость опасна для двигателя, что не позволит ему завестись. Максимальные обороты можно определить по перебоям в зажигании. Если таковые появились, поверните винт H против часовой стрелки.

Еще раз проверяем бензопилу на холостом ходу

Как только мы настроили ускорение и максимальное число оборотов, снова проверяем работу двигателя на холостом ходу. Мы поймем, что правильно отрегулировали карбюратор, если:

  • Цепь на холостом ходу не двигается
  • Двигатель набирает обороты
  • Звук работающего двигателя напоминает звук четырехтактного ДВС

Если не соблюдается хотя бы одно из этих условий, регулировку следует провести повторно (исключая базовый этап).

Цепь спадает

Почему цепь

слетает с шины? Причин может быть несколько, и все они разные:

  • Изношенный привод или ведома звездочка. Так как звездочка изношена, адгезия к цепи уменьшается, из-за чего цепь улетает от бензопилы. Требуется замена звездочки.
  • Цепь натянулась. Почему цепь натягивается на бензопилу из-за недостаточного смазывания. Металл нагревается и растягивается даже на долю миллиметра, но если учесть количество звеньев, то даже 3-4 мм вполне достаточно, чтобы цепь слетел с шины. Цепочка нужно менять.

Натяжитель цепи, регулирующий его натяжение, неплотный. Как отрегулировать бензопилу, а точнее натяжение цепи? Натяжитель нужно отрегулировать это можно сделать всего за несколько минут.

READ Можно Ли Пилить Сухостой В Посадках

Ограничения в самостоятельной доводке гарантийного инструмента

Даже при наличии системы легкого старта, относительно туго заводится новая не обкатанная техника. Разбирать ручной стартер до окончания срока гарантийного обслуживания и ремонта не рекомендуется.

  • Для сервисных служб такая доработка может стать поводом для отказа от бесплатной замены, вышедшего из строя более ценного оборудования.
  • При самостоятельном устранении мелких недостатков, типа «не поступает бензин» или «ослабло крепление воздухозаборника» штрафные санкции не применяются.
  • Практика показывает, что проблемы с запуском бензопил бюджетного ассортимента проявляются после 2-3 летней эксплуатации. В такой ситуации владельцу приходится мириться с дополнительными расходами на ремонт или полагаться на собственные слесарные навыки.

Благодаря более высокому качеству материалов и заводской сборки, проблем с запуском у фирменных моделей на порядок меньше. Тем не менее, приведенные в этой статье рекомендации могут оказаться полезными для владельцев бензопил среднего и высокого класса.

Полученная информация подскажет направление решения проблемы, когда не заводится китайская бензопила. Практически весь китайский бензопильный импорт разработан на основе европейских моделей, поэтому конструктивные и эксплуатационные отличия незначительные.

№6. Бензопила пилит в бок

При распиле можно заметить, что получается неровный срез. Почему бензопила пилит криво? Причин несколько:

  • Неправильная заточка цепи. Зубья заточены под неправильным углом или только в одну сторону. Необходима правильная заточка.
  • Неправильно подобранная цепь. При очень высоких оборотах разница даже в 0.2-0.3 мм между шириной паза или шириной посадки будет видна, почему бензопила и пилит в бок. Необходимо установить соответствующую цепь.
  • Неравномерный износ шины. Со временем шина изнашивается с одной стороны и тогда цепь уводит в сторону. Регулярно переворачивайте шину, чтобы износ был равномерным с обеих сторон. Если износ слишком большой, замените шину.

Почему плохо заводится бензопила

Основные причины:

  1. топливный и воздушный фильтры;
  2. пониженная компрессия;
  3. регулировка карбюратора;
  4. свеча зажигания;
  5. катушка зажигания;
  6. зазор между катушкой зажигания и маховиком;

Рассмотрим каждую причину более детально.

Загрязнение основных фильтрующих элементов бензопилы, отрицательно влияют на её работу.

Например, грязный воздушный фильтр, будет обеспечивать подачу воздуха в карбюратор не в полном объеме, что повлияет на качество топливовоздушной смеси и нормальный пуск двигателя. Загрязнение топливного фильтра, затруднит, либо вообще перекроет подачу бензина в карбюратор и сделает невозможной работу двигателя.

Пониженная компрессия

Одним из частых случаев затрудненного пуска бензопилы, это износ ЦПГ (цилиндропоршневой группы).

Как известно, для нормального запуска бензопилы в её двигателе должна присутствовать компрессия. Она необходима для нормального сжатия топливной смеси в цилиндре двигателя, так же она влияет на работу бензонасоса.

В процессе эксплуатации инструмента, значение показателя компрессии падают, и бензопила начинает плохо заводиться.

Причины отсутствия компрессии, либо её снижения, могут быть естественные, т.к. двигатель в процессе работы изнашивается. Также проблемы могут быть вызваны серьезной поломкой, например, задиром ЦПГ, либо поломкой поршневого кольца.

Признаком пониженной компрессии, является слабое сопротивление стартера при пуске. При пониженной компрессии наблюдается снижение мощности бензопилы, что отрицательно влияет на её работоспособность. Устраняется проблема заменой поршневых колец, либо полностью ЦПГ.

Регулировка карбюратора

Не корректная регулировка карбюратора, станет причиной того, что бензопила не будет развивать полной мощности. Будет плохо заводиться, либо не заводиться вообще. Настройка карбюратора напрямую влияет на качество топливовоздушной смеси, которое необходимо для нормального запуска и дальнейшей работы двигателя.

При неправильной регулировке карбюратора, в смеси топлива с воздухом будет присутствовать большее, либо меньшее количество бензина, чем требуется, и смесь не будет воспламеняться даже при нормальном искрообразовании.

Избыток бензина в смеси, принято называть переливом. Характерный признаки перелива, это мокрая свеча зажигания, после нескольких безрезультатных попыток произвести пуск бензопилы.

Свеча зажигания

Свеча зажигания является одним из основных элементов системы зажигания. На её электродах происходит образование искры, и при выходе из строя данного элемента, произвести пуск будет тяжело, либо вообще не возможно.

Свеча может полностью отказать, либо работать с перебоями или выдавать слабую искру. Проверить свечу достаточно просто, для этого потребуется выкрутить её из двигателя, присоединить к колпачку высоковольтного провода и, положив на цилиндр, потянуть за стартер. Если свеча в порядке, искра будет мощная с синеватым оттенком. Слабая искра с красноватым оттенком, признак проблемы. Дефектную свечу нужно заменить.

Катушка зажигания

Причиной того, что не заводится новая бензопила, либо заводится плохо, может стать катушка зажигания. Современные бензопилы, оснащаются электронными катушками зажигания. Ремонту данная деталь не подлежит, и, как правило, при наличии дефекта меняется полностью.

Зазор между катушкой зажигания и маховиком

Не правильно выставленный зазор между маховиком и контактами катушки зажигания, влияет на качество искрообразования, что в свою очередь отвечает за нормальный пуск и стабильную работу двигателя.

Почему греется

В некоторых случаях при работе, можно заметить, что шина чрезмерно греется, причин этому явлению две. Первая, это заводской брак. В таких деталях установлены не качественные подшипники, которые и нагревают ее при работе. Бракованная деталь будет греться и сделать с этим ничего нельзя, только замена но новую.

Вторая причина, это опять же не достаточное количество смазки, либо полное её отсутствие. При появлении таких признаков перегрева, как оплавление краски на кончике шины и его сильное дымление, стоит прекратить эксплуатацию инструмента и обратится в сервисный центр.

Так выглядит перегретая цепь

Выбор шины для бензопилы во многом зависит от характеристик самой бензопилы. Выбирать стоит только рекомендованные производителем комплектующие, учитывая при этом шаг ведущей звездочки, ширину паза для цепи и форму, и размер хвостовика. Залогом долговременной службы пильной гарнитуры бензопилы является бесперебойная подача достаточного количества смазки соответствующей марки. Чрезмерный износ шины и цепи, а также их нагрев, это признак неправильной работы системы смазки пильной цепи. Мы осветили основные моменты выбора, помните их и учитывайте при покупке, и тогда Вы точно купите то, что Вам действительно нужно.

Не поступает бензин

Для нахождения очага поломки и определения, почему устройство не закачивает бензин, отсоедините бензопровод от карбюратора. Попробуйте закачать горючее. Если оно подается медленно, проблемы могут быть:

  • в топливном фильтре, его засоре мусором;
  • в загрязнении канала подачи бензина.

Специалисты не заливают топливо в емкость до краев. Это может вывести прибор из строя.

Дымит

Если техника дымит, у нее падает мощность, обратите внимание на двигатель. На его поломку могут указывать также нестабильный запуск, перегрев

Устранение проблем с глушителем

Бывает, что двигатель работает спокойно и без проблем при нулевой нагрузке, а при ее увеличении глохнет или работает с перебоями. Это вызвано, как одна из причин, засор в глушителе. Источником засора могут служить продукты сгорания отработанных материалов, переизбыток масла в смеси сжигания, или плохое его качество. В такой ситуации ремонт бензопилы не будет столь времезатратным, так как, чтобы устранить неисправность, необходимо лишь прочистить глушитель. Чаще всего забивается искрогаситель продуктами сгорания бензиновых паров.

Последовательность действий:

  • снять глушитель. Выпускное отверстие лучше закрыть тряпочкой, чтобы туда не попадала грязь;
  • разобрать сам глушитель, если он является разборным;
  • специальными моющими средствами промыть его. Можно использовать сухую чистку. Делать это следует с использованием респиратора или других средств защиты дыхательных путей, так как в остатках сгоревших продуктов присутствуют канцерогенные вещества, которые сильно вредят нашему здоровью;
  • просушить глушитель компрессором, пылесосом (выдувного действия) или обычным феном;
  • собрать и установить на место.

Износ шины — как устранить неисправность полотна

Если направляющая имеет неравномерный износ с двух сторон, то рекомендуется ее заменить. Однако есть способ восстановления детали, для чего понадобится минимальный набор необходимых инструментов. Выравнивание осуществляется при помощи болгарки и заточного диска (не отрезного). Для начала проверяем шину, и убеждаемся в том, что она имеет неравномерный износ. Как проверить износ направляющей, выше уже упоминалось.

Далее рассмотрим инструкцию, как устранить неравномерный износ направляющей:

Установить в шпиндель болгарки зачистной диск, после чего закрепить болгарку в тисках Изготовить ровную поверхность, на которой будет располагаться направляющая. В качестве поверхности рекомендуется воспользоваться отрезком ДСП, который нужно закрепить при помощи струбцины Прислонить угольник, и выровнять зачистной диск относительно поверхности Приступать к выравниванию шины

Для этого располагаем ее на поверхности, включаем болгарки, и осуществляем ее продольное перемещение При выравнивании направляющей важно выбрать равномерную скорость ее перемещения. Осуществлять стачивание необходимо до момента, пока оба края не будут иметь одинаковый размер. Проверку нужно выполнить при помощи угольника

Проверку нужно выполнить при помощи угольника

Причем выравнивание нужно произвести для обеих сторон шины. После окончания работ можно установить гарнитуру на инструмент, и произвести проверку

Немаловажно отметить, что осуществлять выравнивание направляющей, которая имеет неравномерный износ одной стороны, уместно только в том случае, когда паз имеет достаточную глубину для прохождения хвостовика цепи. Если паз становится мелким, то шина подлежит замене

Это интересно! Удостовериться также необходимо в исправности звездочки бензопилы, которая может иметь соответствующий износ.

Как видно из материала, имеется множество причин, почему бензопила пилит криво. Однако найти эту причину и устранить ее сможет даже новичок, если подойти к решению этого вопроса соответствующим образом. Начинайте проверку по порядку, как указано в описании, и вы обязательно определите причины, которые можно устранить разными способами.

Публикации по теме

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Цепь на бензопилу как выбрать и что нужно знать

Как работает карбюратор бензопилы подробное описание

Как отремонтировать стартер на бензопиле

Устройство бензопилы Хускварна

В отличие от бензопил других, не менее известных производителей, модели шведской компании Husqvarna имеют довольно простую конструкцию, что существенно упрощает их самостоятельный ремонт. В собранном виде на бензопилах шведского бренда можно увидеть:

  • Корпус, который включает в себя защитные крышки, предотвращающие повреждение основных деталей и механизмов пилы;
  • Рукоятки – с передней и задней стороны, а также рукоятку на шнуре стартера;
  • Кнопки управления, переключатели и рычаг цепного тормоза;
  • Глушитель, снижающий уровень шума при работе;
  • Шину и пильную цепь;
  • 2 отдельных пластиковых резервуары – для топливной смеси и для масла;
  • Щиток, защищающий правую руку оператора.

Под усиленным корпусом бензопилы Husqvarna помещен силовой агрегат, карбюратор, стартер и система зажигания. В зависимости от модели и ее стоимости, в конструкцию бензопилы также может быть включен ряд дополнительных опций.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы — топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

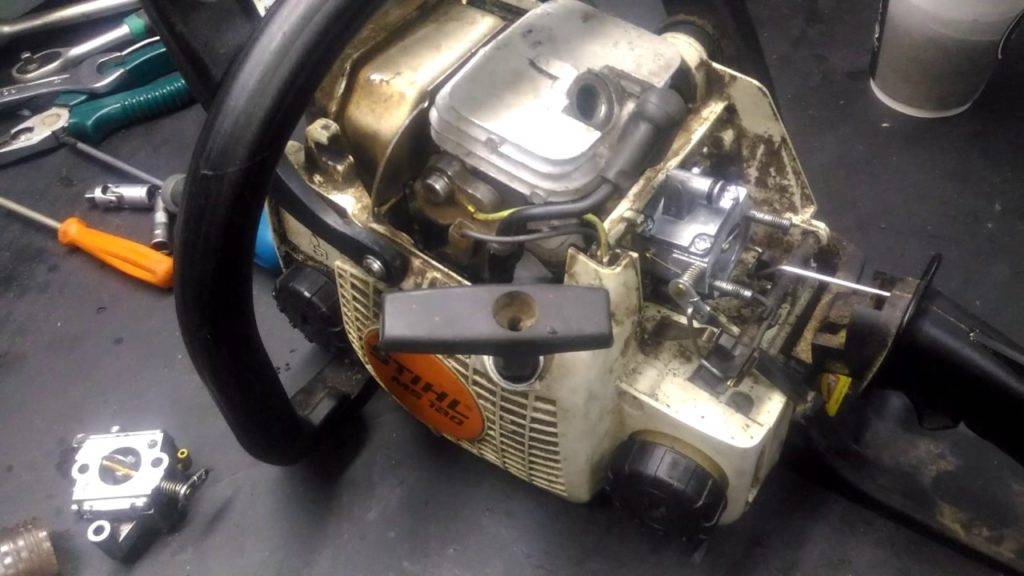

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

  • Перестает заводиться;
  • Заводится, но в скором времени останавливается;
  • Перестает функционировать в распиле;
  • Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

№10. Не срабатывает тормоз цепи

Все бензопилы оснащаются основным и инерционным (аварийным) тормозом. Последний включается только тогда, когда происходит обратный удар. Основной тормоз предназначается для остановки цепи при работающих оборотах двигателя. Почему зажимает цепь на бензопиле и она не останавливается? Варианта два:

  • Тормозная лента сильно изношена и не обеспечивает достаточный останавливающий эффект. Необходимо заменить тормозную ленту.
  • Загрязнение ленты. При работе в подкрышечное пространство может забиваться мусор: стружка, опилки, грязь и т.д. Мусор блокирует работу тормозного механизма, поэтому если тормоз не срабатывает, необходимо прочистить тормозной механизм.

Карбюратор бензопилы – это элемент, который отвечает за смешивание воздушно-топливной смеси

От состояния и исправности этого важного узла зависит не только стабильность двигателя, но и скорость работы всей бензопилы. В связи с этим каждый владелец садового инструмента должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта

Устройство смазывающего механизма бензопилы и как он работает

Шина является направляющей для цепи, но оба этих устройства изготовлены из металла. Вращение цепи на большой скорости способствует нагреванию металла за счет трения. Если не охлаждать движущуюся цепь при работе бензопилы, то это приведет не только к ее практически мгновенному износу, но еще и выходу из строя шины. Для исключения негативных последствий, во всех видах и моделях пил (не только бензиновых, но и электрических), применяются механизмы смазки цепи. Они не только охлаждают металл при его нагреве, но еще и снижают трение цепи о поверхность шины.

Смазывающий механизм цепи бензопилы представлен в виде масляного насоса, работающего в автоматическом режиме. Подача масла происходит только при работающем двигателе, и чем больше оборотов, тем чаще осуществляется смазка. На бензопилах используют плунжерные насосы, которые также называют поршневыми.

С вопросом принципа работы масляного насоса бензопилы разберемся подробно, предварительно выяснив его конструкцию:

  1. Корпус маслонасоса, который изготавливается не только из алюминия, но и пластика. Пластиковые варианты маслонасосов используются преимущественно на бытовых бензопилах
  2. Плунжер — цилиндрическая деталь, посредством которой происходит перекачивание масла. Плунжер состоит из червячной передачи, посредством которой приводится в движение
  3. Подающий и выпускной каналы, которые соединяются с маслопроводами

Теперь рассмотрим принцип работы плунжерного маслонасоса бензопилы. В действие плунжерный вал насоса приводится за счет вращения ведущей звездочки цепи. Для обеспечения передачи крутящего момента, маслонасос бензопилы имеет зубчатую передачу. Вращательный момент на ведомую шестерню насоса передается только при движении цепи, поэтому на х.х. двигателя масло насосом не качается.

  1. С торцевой стороны вал плунжера упирается в шток. Этот шток на некоторых моделях маслонасосов является регулируемым. Вал плунжера при этом имеет конструкцию с волнообразной стенкой, как показано на фото ниже
  2. Обратная сторона плунжера, которая называется рабочей, имеет конструкцию в виде сегментного выступа или выреза, как показано на фото ниже
  3. Плунжерная часть вращается, тем самым открывая подающий канал для впуска порции масла из масляного бака. Далее открывается выпускной канал, откуда выходит порция масла, поступая на шину для смазки цепи. Схема работы плунжерного механизма представлена ниже

Принцип работы масляного насоса бензопилы достаточно простой, что положительно влияет на его стоимость. Маслонасос подлежит ремонту, но при износе торцевого выступа в виде волны, деталь или механизм рекомендуется заменить.

Это интересно! Маслонасосы в конструкции могут иметь регулировочный винт, посредством которого можно настроить производительность механизма. Если маслонасос бензопилы выходит из строя, то эксплуатировать инструмент запрещено.

После запуска бензопилы проверить исправность работы маслонасоса можно следующим способом — расположить чистый лист бумаги перед шиной, и погазовать. На листе при этом должны появиться маслянистые пятна.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
