Как проверить сопротивление ТЭНа стиральной машины

Что еще имеет значение при выборе детали?

Чтобы стиральная машина после замены ТЭНа прослужила долго, необходимо грамотно подобрать новый нагреватель. Идеальный выход – демонтировать старое устройство и принести его в магазин в качестве образца. Консультанты внимательно осмотрят прибор, уточнят его мощность и другие параметры, подыскав подходящий аналог.

Другое дело, если нет возможности подобрать деталь на замену в магазине. Тогда придется заказывать новый нагреватель через интернет, самостоятельно оценив модель ТЭНа. При покупке придется указать сразу несколько ключевых параметров: посадочное место, наличие бурта, размеры, форму и покрытие. Разберем каждый пункт отдельно.

При поиске нового нагревателя стоит обратить внимание и на производителя

Экономить и покупать китайские подделки не рекомендуется – важно подбирать оригинальные запчасти. Так, качественными считаются комплектующие от итальянской

Отлично показали себя в эксплуатации и ТЭНы с предохранителем от IRCA, еще одной компании из Италии

Так, качественными считаются комплектующие от итальянской . Отлично показали себя в эксплуатации и ТЭНы с предохранителем от IRCA, еще одной компании из Италии.

Какое устройство ТЭНов

Корпус ТЭНа выполняется из стальной трубки разного диаметра, длины и конфигурации. Внешние габариты нагревателя зависят от корпуса оборудования, в который он монтируется. Внутри трубки установлена нагревающаяся спираль, которую изготовляют из фехралевой либо нихромовой проволоки. Спираль имеет длинные выводы, выходящие за корпус элемента. Изоляционным материалом для спирали выступает обычный очищенный кварцевый песок.

Концевые выводы греющей спирали соединяются с контактными стержнями методом сварки и закрепляются внутри трубчатого корпуса керамическими изоляторами. Для безопасной подачи напряжения на концах стержней выполняют резьбу, либо сваркой приваривают пластины.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

R=U²/P,

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

  1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
  2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
  3. Если на табло «0», внутри ТЭНа короткое замыкание.
  4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
  5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

  • Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
  • Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
  • Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
  • Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
  • В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
  • Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
  • Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

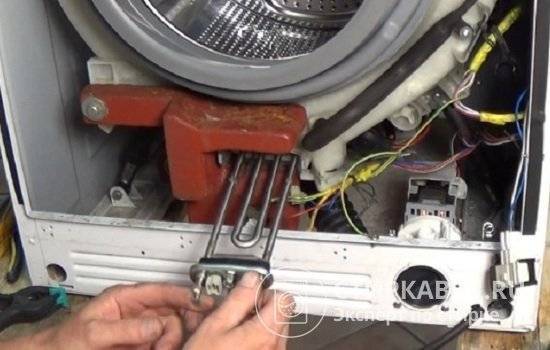

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

  1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
  2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Наглядные видеоуроки

Если бойлер не греет воду или же при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

  • осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
  • машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
  • легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Диагностика ТЭНа на бойлере

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Но как проверить ТЭН водонагревателя на исправность? Не разбирая аппарат, это невозможно сделать. Чтобы проверить исправность нагревательного элемента, следует:

  • водонагреватель отключить от сети;
  • отсоединить провода;
  • слить всю воду из бака;
  • разобрать корпус и извлечь ТЭН;
  • на его место установить новый элемент такого же типа и проверить его работу.

Как понять, что ТЭН вышел из строя?

Узнать, что вышел из строя именно трубчатый нагреватель, «новичку» не совсем просто. Современные машинки имеют сложное устройство, и отсутствие нагрева воды может указывать не только на поломку ТЭНа, но и на неисправность температурного датчика, выгорание полупроводников или дорожек на плате управления. Чтобы точно определить неполадку, придется выполнить диагностику стиралки. Догадаться о поломке трубчатого нагревателя можно по ряду признаков:

  • машинка не греет воду до заданного градуса. Необходимо проследить, как работает автомат на программе, например, «Хлопок 60». Периодически трогайте стекло люка – если оно на протяжении всего цикла так и остается холодным – можно заподозрить неполадки с ТЭНом;
  • стиралка выдает код неисправности спустя несколько минут после начала цикла. Современные машинки-автомат оснащены системой самодиагностики, и, если на дисплее высвечивается ошибка, сразу посмотрите ее расшифровку. Возможно, агрегат как раз указывает на поломку ТЭНа;
  • машина-автомат бьется током. Пробой на корпус – очень опасная ситуация. Когда трубчатый элемент находится уже в «плачевном» состоянии, он может представлять угрозу здоровью пользователей. Поэтому, если касаясь стиралки, вы чувствуете ощутимые покалывания, сразу обесточьте технику и приступите к проверке внутренних деталей;
  • неприятный запах, исходящий от техники. Когда к корпусу трубчатого элемента пригорает порошок или посторонний предмет, провалившийся в бак, ТЭН начинает противно пахнуть. Этот признак также может указывать на проблемы с нагревателем;
  • толстый слой налета на детали. Если, достав нагреватель из корпуса, вы обнаружили, что он выглядит «непрезентабельно» – покрыт накипью и имеет следы нагара, затягивать с заменой не стоит. Однако сначала протестируйте ТЭН с помощью мультиметра – если он в порядке, поможет основательная чистка элемента.

Заметив один из описанных признаков, лучше сразу проверить ТЭН. Все же он выходит из строя чаще, чем температурный датчик или модуль управления. Что делать, и где искать нагревательный элемент в машинке-автомат, разберем более подробно.

Как проверить термодатчик стиральной машины

Если стиральная машина начинает вести себя не так как обычно, а именно:

  • Долго стирает;
  • На ощупь рукой при стирке стекло люка остаётся холодным или очень горячим (не согласно задаваемой температуре);
  • Происходит сбой программы, на дисплее высвечивается какой-то код ошибки;
  • После стирки выявлено плохое качество удаления загрязнений;
    то необходимо проверить термостат на предмет его правильной работы;
  • Для этого понадобиться определить где он находится. Лучше всего его демонтировать с места установки и проверять вне машинки.

В разных моделях стиральных машин это делается по разному, но принцип схож во всех случаях:

  • Машинка LG. Снять заднюю крышку корпуса изделия. Датчик температуры в стиральной машине lg находится или в самом нагревателе или в баке слева от тэна. Для демонтажа из тена необходимо расслабить гайку крепления спирали, снять провода с термостата и потянуть его на себя. Мультиметр перевести на измерения сопротивления на шкалу 200 кОм. Измерения производить при комнатной температуре. Щупами коснуться контактов датчика. Сопротивление го должно быть примерно 50 кОм.
  • После этого не отнимаю щупы от контактов опустить датчик в заранее подогретую воду. Сопротивление датчика плавно должно изменяться без обрывков показаний на экране тестера (показания не должны исчезать). Если показания исчезают или их вообще нет, то датчик необходимо заменить на новый;
  • Стиральная машина Индезит. Снять заднюю крышку машинки. Датчик находится в нагревателе. Ослабить крепление тэна и извлечь из него датчик, предварительно отключив от него проводку.
  • Показания исправного датчика при комнатной температуре равны примерно 20 кОм. При его нагреве в горячей воде показания будут уменьшаться;
  • Стиралка Bosch.

Для того чтобы добраться до термостата необходимо:

  1. Снять лоток для порошка, в его нише открутить саморез;
  2. Потом открыть смотровое окно фильтра насоса, открутить саморез крепления фальшпанели;
  3. Фальшпанель подать вправо и потом на себя;
  4. Под ней выкрутить 2-4 самореза крепления передней съёмной части корпуса;
  5. Открыть люк и демонтировать внешний хомут манжеты, саму резину заправить внутрь корпуса;
  6. Нижнюю часть передней панели отнять от корпуса на пару сантиметров и потянуть вниз, она сойдёт с направляющих. Останется только отсоединить провода от замка блокиратора;
  7. Нижней передней части бака будет виден тэн машинки с датчиком внутри;
  8. Ослабляем крепление нагревателя и снимаем термистор. Его нормальное сопротивление будет равно 6.2 вОм. Если показания значительно отличаются от номинала, то необходима замена термодатчика в стиральной машине;
  9. Стиральная машинка Канди. Датчик температуры в изделиях этом марки имеет форму таблетки и находится в задней части бака вне нагревателя. Его нормальное сопротивление равно 20 кОм, при нагреве показания должны идти на уменьшение;
  10. Изделия Самсунг. В этих стиралках описываемый нами датчик расположен спереди машины, установлен в тэн.

Устаревшие датчики в виде самого регулятора температуры, трубки с фреоном и концевика на ней проверить можно следующим образом:

  • Поставить регулятор на положение «0»;
  • Нагреть воду например до температуры 50 градусов;
  • Перевести регулятор в положение 45-48 градусов и опустить концевик датчика в нагретую воду.
  • При этом спустя несколько секунд в регуляторе прозвучит лёгкий щелчок, а на контактах регулятора произойдёт обрыв цепи питания тэна.
  • Можно при проверке подключить щупы тестера к контактам регулятора, а сам мультиметр перевести на «звонок».

Даже если датчик температуры стиральной машины не вышел полностью из строя, а только не соблюдает дачу нужных показаний, его всё равно необходимо заменить на новый. Опираясь на его значения сопротивления процессор управляющего модуля контролирует уровень нагрева воды при стирках.

Не корректные показания термистора приведут к порче ваших вещей в результате повышенной термической обработки, или как минимум повлияют на некачественное удаление загрязнений при стирке в холодной воде.

Как определить, где расположен нагреватель

Нагревательный элемент находится в нижней части бака. В зависимости от производителя техники ТЭН может располагаться в передней или задней части корпуса. Большинство торговых марок, таких как Candy, Indesit, Zanussi, Ariston, Electrolux, Atlant, предоставляют доступ к нагревателю через заднюю панель стиральной машины. Фирмы Samsung, Bosch, LG размещают ТЭН в передней части, под барабаном.

В стиральных машинах фирм Samsung, Bosch и LG нагреватель обычно расположен спереди

Чтобы определить расположение детали, нужно посмотреть на размер задней панели машинки. Если сзади находится большая съемная поверхность, значит, нагревательный элемент, скорее всего, расположен там. Если на задней панели можно открутить только небольшую крышку, то выход к ТЭНу следует искать через переднюю панель. Не всегда получается определить расположение детали по внешним признакам, поэтому место расположения лучше всего начинать искать с задней части – ее проще снять и прикрутить на место.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

  • Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
  • Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
  • Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Заключение

В этой статье мы разобрались, как правильно проверять ТЭНы различных бытовых приборов с помощью мультиметра. Напоследок нужно сказать, что при обнаружении неисправности ТЭНа по причине короткого замыкания или обрыва спирали восстановить работоспособность бытовой техники можно, только заменив нерабочий элемент. То же самое необходимо сделать, если электронагреватель дает пробой на корпус устройства, иначе эксплуатация такого прибора может привести к поражению током.

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.
