Монтаж частей системы теплового насоса
Изучив порядок монтажа систем отопления и кондиционирования, основанных на тепловых насосах вы вполне можете провести этот процесс самостоятельно. Во всяком случае, обладая необходимыми знаниями, вы вполне сможете грамотно проверить ход выполнения таких работ сторонними организациями.
На начальном этапе производится расчет необходимой мощности системы. Для этого оцениваются потенциальные теплопотери строения.
На следующем этапе бурятся скважины под внешний контур отопительно-охладительной системы.
бурение скважины
В пробуренные скважины устанавливаются специальные, заранее изготовленные геотермальные зонды.
геотермальные датчики (внешний вид)
опускаем датчик в скважину
Внешний контур системы соединяется с коллектором, расположенным внутри здания. Параллельно изготавливается и устанавливается сам коллектор внешнего контура.
соединение с коллектором 1
соединение с коллектором 2
канава под тепловую систему
коллектор внешнего контура
Рассчитывается и проектируется система отопления и охлаждения. Непосредственно после расчета производится ее монтаж: строится система теплых полов или комбинированных вентиляторов. При применении фанкойлов до места их расположения монтируются вентиляционные каналы.
напольный фейкнол
подвесной фейкнол
коллектор теплого пола
коллектор системы отопления
монтаж коллектора
Вся система соединяется в единое целое. После сбора производится наполнение всей системы рабочими жидкостями и тестовое подключение.
тепловое оборудование в сборе
В течении некоторого времени построенная система прогоняется на различных режимах работы. В зависимости от достигнутых показателей проводится тонкая регулировка и настройка.
В связи с технологической сложностью регулировки, контрольные показатели с системы снимаются ежемесячно на протяжении одного года. В дальнейшем система, как правило начинает работать по годовому циклу и не требует столь частой проверки.
Ряд организаций, монтирующие отопительно-охладительные системы с использованием «тепловых насосов» предлагает услуги по удаленной регулировке и настройке параметров системы. В этом случае физического присутствия наладчика в вашем доме не требуется.
Тепловые насосы для отопления дома: типовые разновидности
Самый удобный способ классификации тепловых насосов предполагает разделение подобных агрегатов по типу среды, в которой проложен первичный контур, питающий теплом испаритель.
И согласно этому способу классификации тепловые насосы делятся на следующие разновидности:
- Геотермальные агрегаты (земля-вода).
- Гидротермальные насосы (вода-вода).
- Аэротермальные установки (воздух-вода).
Причем все виды тепловых насосов эксплуатируют общий принцип работы, но среда «обитания» первичного контура накладывает свой отпечаток и на функционирование, и на обустройство агрегата. Поэтому далее по тексту мы рассмотрим нюансы обустройства каждой разновидности тепловых насосов.
Установка «земля-вода»
Тепловой насос «земля-вода»
Первичный контур геотермального насоса заглубляют в грунт до отметки 5-6 метров. Причем такой монтаж практикуют при обустройстве систем с горизонтальным теплообменником. А в случае монтажа вертикального первичного контура практикуется и 150-метровое заглубление, в особую скважину.
При этом минимальный объем работ характерен именно для вертикального размещения первичного контура. Поскольку при горизонтальном размещении необходимо распределить трубы теплообменника по слишком большой площади (50 квадратный метров на каждую 1000 Ватт энергетической отдачи теплового насоса).
Ну а в качестве теплоносителя геотермальный тепловой насос использует совершенно безвредный соляной раствор, незамерзающий даже при отрицательных температурах.
Насос «вода-вода»
Первичный контур гидротермального насоса можно инсталлировать в естественный или искусственный водоем, обычный или сточный колодец, реку или рукотворный канал.
Тепловой насос «вода-вода»
Причем испаритель и труба с теплоносителем погружаются в воду, как минимум, на 1,5-2 метра. Ведь поверхностные слои могут замерзнуть, повредив и функциональность, и целостность элементов теплового насоса.
Словом, для геотермального насоса придется подобрать «правильный» водоем. А вот сама инсталляция первичного контура происходит достаточно просто – полимерную трубу с тем же соляным раствором «топят» на нужной глубине, используя особы грузила.
И такой способ размещения первичного контура превращает обустройство насосной станции «вода-вода» в чрезвычайно простую и нетрудоемкую операцию. Поэтому, если поблизости есть подходящий водоем, то лучшим вариантом теплового насоса будет именно гидротермальный агрегат.
Агрегат «воздух вода»
Тепловой насос воздух-вода
По сути, это тот же кондиционер, правда, много больших размеров. Первичный контур с испарителем размещается «на воздухе», за пределами жилища, в специальном корпусе.
Причем для обеспечения работоспособности насоса в зимнее время этот корпус очень часто объединяют с вытяжным каналом вентиляционной системы жилища.
Словом, основное достоинство данной системы – простота монтажа, а вот эффективность работы насосов «воздух-вода» весьма сомнительна. Ну а в наших широтах они попросту не могут конкурировать с геотермальными или гидротермальными установками.
Достоинства и недостатки тепловых насосов
Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.
Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.
Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.
Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.
Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:
При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.
- Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
- Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.
Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.
Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:
- Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
- Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
- Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.
Есть и недостатки:
- Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
- Необходимость в регулярном обслуживании – за это нужно платить;
- Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
- Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
- Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.
Как видим, некоторые минусы довольно серьезные.
В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.
Ограничения по применению грунтовых отопительных ТН
Слишком интенсивное использование грунтового ТН для отопления приводит к перемерзанию грунта, что очень вредно сказывается на местной геологической обстановке, особенно если контур размещен в скважине. Обычно проектировщики, изучив особенности грунта, указывают, сколько часов в течение отопительного сезона может эксплуатироваться устройство.
Чтобы продлить это время, грунт следует отогревать летом, эксплуатируя ТН в режиме кондиционирования.
Для этого в его конструкции должен быть предусмотрен реверсный режим, при активации которого конденсатор становится испарителем и наоборот.
Если водоем не является проточным, вода в нем при чрезмерном отборе тепла также может промерзнуть до дна, что приведет к гибели фауны.
Виды тепловых насосов
В зависимости от вида потребляемого рассеянного тепла тепловые насосы бывают:
- грунт-вода – для их работы в водяной отопительной системе используются закрытые грунтовые контуры или геотермальные зонды, находящиеся на глубине (подробнее: “Геотермальные тепловые насосы для отопления: принцип устройства системы”);
- вода-вода – принцип работы теплового насоса для отопления дома в данном случае основывается на использовании открытых скважин для забора грунтовых вод и их сброса (прочитайте: “Как подобрать водяной насос для отопления”). При этом внешний контур не закольцован, а система отопления в доме – водяная;
- вода-воздух – устанавливают внешние водяные контуры и задействуют отопительные конструкции воздушного вида;
- воздух-воздух – для их функционирования используют рассеянное тепло наружных воздушных масс плюс воздушная система отопления дома.
Реально ли сделать тепловой насос своими руками?
Если вы ощущаете в себе достаточные силы для создания чего-либо грандиозного, можно начать со строительства независимой системы автономного отопления вашего жилища. Процесс создания теплового насоса из старого кондиционера подробно описан в этом видео, если вы будете следовать всем его советам то у вас точно всё получится и вы сэкономите очень много денег, удачи в постройке!
После установки — напишите нам о своем результате, нам приятно будет знать, сколько вы сэкономили после установки теплового насоса. Своим советом вы поможете тем, кто еще только собирается присоединиться к прогрессивной части человечества!
Что такое тепловой насос и принцип его работы?
Тепловой насос представляет собой электрическое оборудование, которое вырабатывает тепло из окружающей среды и доставляет его в назначенное место. Нельзя сказать, что эта технология нова, она уже десятилетиями активно используется по всему миру. Кстати, самыми известными примерами использования этой технологии являются ставшие уже привычными кондиционеры и холодильники.

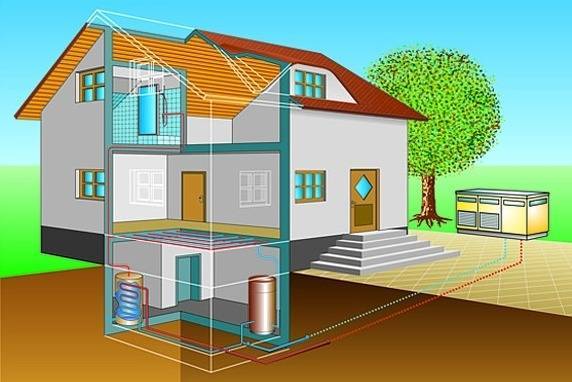

Устройство воздушного теплового насоса (воздух-вода)
Остановимся подробнее на принципе действия этого оборудования. Тепловые насосы вырабатывают тепло, прогоняя жидкость под названием хладагент через цикл «испарение-конденсация». Компрессор гонит хладагент по теплообменным трубкам. В одной части теплообменника при низком давлении хладагент испаряется, вытягивая тепло из окружающей среды. В другой части теплообменника хладагент конденсируется при высоком давлении, и при этом происходит выделение тепла, набранного в предыдущем этапе цикла. Холодильники и кондиционеры – это тепловые насосы, работающие только в режиме охлаждения. Так, кондиционер вытягивает тепло из воздуха внутри помещения и перемещает его наружу. При этом цикл работы теплового насоса является обратимым, что позволяет обеспечивать круглогодичный температурный контроль в доме: отопление — зимой и охлаждение – летом.

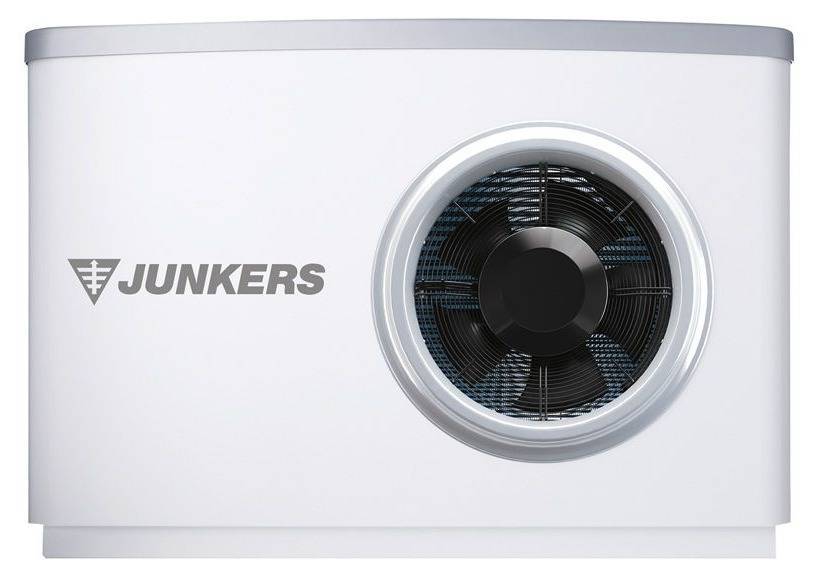

Воздух — вода тепловой насос JUNKERS
Поскольку земля и воздух снаружи дома всегда содержит некоторое количество тепла, тепловой насос может отапливать помещения даже в холодный, зимний период. Ведь в действительности, воздух при температуре –18°C содержит около 85 процентов от того количества тепла, которое находится в воздухе при температуре 21°C. Воздушный тепловой насос впитывает тепло снаружи здания даже зимой и выталкивает тепло летом. Сегодня этот тип насосов является наиболее популярным на рынке. Тем не менее, тепловые насосы типов земля-вода и земля-воздух, также называемые геотермальными, которые берут тепло из земли или грунтовых вод, также получают повсеместное распространение.
Табл. 1. Наиболее известные фирмы-производители тепловых насосов различных типов.
Фирмы, предлагающие тепловые насосы типа: | ||
| воздух-воздух | воздух-вода | земля-вода |
| Mitsubishi Electric | Mitsubishi Heavy | GSHP |
| Zubadan | NIBE | Viesmann |
| Inverter | De Dietrich | Vaillant |
| Electrolux (Viking) | HISEER | Mammoth |
| Cooper&Hunter | Meeting | BWS |
Перечень приведенного оборудования очень приблизителен; фирмы или бренды, указанные в таблице, часто выпускают не один, а несколько типов тепловых насосов с различными принципами действия и техническими характеристиками.
Устройство геотермального теплового насоса
Цены наиболее бюджетных и малопроизводительных насосов типа воздух-воздух могут начинаться с нескольких десятков тысяч рублей. И напротив, мощные, высокотехнологичные модели геотермальных насосов, вытягивающих энергию из воды и земли, могут стоить сотни тысяч рублей. А помимо затрат на закупку самого оборудования для этих моделей очень велики могут быть затраты на подготовительные строительные работы, бурение скважин, установку и наладку, которые осуществляются только специализированными монтажными организациями.
Геотермальный тепловой насос
Как подобрать тепловой отопительный насос воздух-вода
Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:
- Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления.
Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя. - Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
- Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.
Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ
Как сделать расчет необходимой мощности ТН воздух-вода
Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:
- Подсчитывают общую отапливаемую площадь.
- Умножают полученную сумму на 0,7.
- Полученный результат будет соответствовать минимально необходимой мощности оборудования.
Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.
Производители тепловых насосов отопления воздух-вода
Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.
Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:
- Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
- Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
- Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
- Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.
Стоимость установки ТН воздух-вода
Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.
Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.
Как подобрать воздушный тепловой насос
Чтобы поддерживать комфортную температуру в помещении зимой, необходим достаточный запас мощности теплового насоса. Не все модели показывают хорошую производительность при низких температурах. Есть такие, у которых коэффициент энергоэффективности выше 1 при -30 градусах, но их стоимость слишком высока.
При выборе воздушного теплового насоса стоит учесть, в какое время года вы будете его использовать и при каких температурах, сколько у вас уйдет электроэнергии на его работу и за какое время он окупится. Исходя из этого и выбирать модель. Как показывает практика, тепловой насос типа воздух-воздух выгоднее использовать в дополнение к основному отоплению, а не вместо его.
Какую марку ТН воздух-воздух выбрать
Оборудование предлагают немецкие китайские и японские производители. При выборе необходимо ориентироваться на указанные в технической документации параметры и отзывы покупателей.
Наилучшие марки насосов воздух-воздух изготавливают в Японии. Азиатские корпорации одними из первых стали использовать технологию извлечения низкопотенциальной энергии из воздуха, для охлаждения помещений. С тех пор их продукция существенно улучшилась:
- Daikin – мировой лидер в изготовлении систем отопления и кондиционирования. Главной особенностью продукции является полное интегрирование системы в жилой дом и обеспечение автономного климат контроля, приспосабливающегося к пожеланиям хозяев. Под брендом Daikin предлагаются тепловые насосы для бытовых и коммерческих нужд, работающие на обогрев и охлаждение, а также обеспечение потребностей ГВС.
- Mitsubishi – отечественному потребителю продукция компании знакома в основном по выпускаемым автомобилям. Но, как и многие другие японские компании, помимо машин, Mitsubishi выпускает еще несколько видов техники.
Главным достоинством компании считается создание уникальной конструкции ZUBADAN, позволившей существенно улучшить рабочие параметры и сократить расходы электроэнергии. ТН Митсубиси сохраняют работоспособность до -25°С. Для отопления промышленных комплексов, разработаны мультизонные системы. - Fujitsu – основной упор, компания делает на производстве так называемых комбинированных систем, имеющих широкий дополнительный функционал. ТН работают на обогрев и охлаждение. При необходимости, легко интегрируются в систему жидкостного отопления и ГВС. Fujitsu – это компактные и простые в эксплуатации системы, предназначенные для отопления частных домов и коттеджей.
При выборе подходящей станции, помимо выбора производителя, обращают внимание на технические параметры, в частности СОР и минимальную температуру, при которой насос сохраняет работоспособность
Сколько стоит ТН воздух-воздух
На стоимость влияют технические характеристики, наличие дополнительных функций. Японцы привыкли классифицировать установки по производительности и надежности. Потребителю предлагают три класса оборудования:
- Бытовые – ориентировочная цена 200-350 тыс. руб. Максимальная отапливаемая площадь не более 100-140 м².
- Полупромышленные – обойдутся в 500-800 тыс. руб.
- Промышленные – самые дорогие и производительные установки, предназначены для долгой эксплуатации при неблагоприятных условиях. Производительность до 90 кВт. Стоимость от 900 до 3 млн. руб.
Дополнительно, к цене теплонасоса добавляют стоимость монтажа и изготовления проекта, по распределению потоков воздуха при работе
Особенно это важно при обогреве помещений большой площади, разделенных на комнаты перегородками
Заключение
Если в результате анализа климата, доступных источников энергии, характера почв принято решение купить теплонасос для отопления — рекомендуется доверить проектирование системы профессионалам. Оптимальный выбор модели основывается не только на особенностях оборудования и механике его работы. Специалисты учтут теплоотдачу почв, выберут комбинированную схему с хорошей эффективностью, рассчитают лучший вариант проведения земельных работ. Поэтому разработанная профессионалами система отопления с тепловым насосом не заставит столкнуться с неожиданностями и пожалеть о своем выборе.
