Значение термопары для газовой плиты

Советы специалистов

Специалисты по ремонту газовых духовок советуют обращать внимание на такие моменты:

• Некоторые модели газовых плит имеют пластиковые ручки кранов, надетые на шток посредством металлической пластинки, которая вставляется в паз. Ручки по мере эксплуатации начинают разбалтываться, пластинка вылетает и просто теряется. Проблема может быть разрешена. Необходимо взять металлическую крышку для консервирования и вырезать на ней подходящую по размеру пластину. Вставив деталь в паз на ручке, можно избежать столь деликатной проблемы.

• Потухание огня связано не только с недостатком газа или малым количеством поступающего кислорода. Проблема может состоять в том, железная деталь, которая находится рядом с конфоркой, нагревается и является причиной образования тока. Он задерживает магнитный клапан в рабочем положении и может препятствовать поступлению газа к конфорке. Проблема решается наждачной бумагой: ею прочищаются детали.
  Совет
  Если процедура не помогла, газовая плита также не работает, нужно менять термопару.

• При возникновении перекоса в газовой горелке стоит проверить её правильную установку. Если проблема возникла после мытья, то установка выполнена некорректно. Нужно снять деталь и заново её установить. Если же повторная попытка не удаётся, то лучше вызвать мастера. В редких случаях проблема кроется в бракованных изделиях, требуется их капитальная замена. Хотя и этот случай должен подтвердить мастер.
• Чтобы сделать посильнее огонь в духовке, так как он слабо начал гореть или тухнет в неподходящий момент, переходите на голубое топливо с более низким давлением: в этом случае необходима замена форсунки горелки (на более широкое сопло жиклёра) и регулировка терморегулятора духовки.

Ломаются не только газовые плиты. На нашем сайте есть полезные материалы о поломках и ремонте электроплит и их духовок, индукционных плит, варочных, керамических и стеклокерамических.

Комментарии

Войдите, чтобы ответить

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Как устроена термопара

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

1. Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
2. Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
3. Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
4. Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

• хромель и константан;
• железо и константан;
• алюминий и хромель;
• нихросил и нисил;
• медь и константан.

В газовых моделях сплавляют алюминий с хромом

Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

1. Некорректно спаяны провода.
2. Есть электрический шум.
3. Утечка уже произошла.
4. Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

1. Использовать большую по толщине проволоку.
2. Позаботиться об отсутствии температурных перепадов на участке.
3. Следить, чтобы проволока не испытывала натяжения и не колебалась.
4. Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Преимущества

Более четкое представление о термопаре и принципе действия простыми словами смогут дать имеющиеся преимущества. Широкая область применения таких устройств как раз обусловлена именно благодаря ряду достоинств:

• Выполняет несколько функций: контролирует пламя и замеряет температуру.
• В устройстве этих элементов нет ничего сложного, поскольку отсутствуют какие-либо дополнительные детали.
• Способность выдерживать широкий диапазон измеряемой температуры.
• Высокая точность измерений, за счет чего этими устройствами оснащаются газовые котлы и колонки.
• Легкий монтаж и обслуживание, с чем может справиться абсолютно любой владелец частной недвижимости.
• Долгий срок службы.
• Надежность.
• За счет простоты конструкции термопары несложно изготовить.

Все эти и многие другие достоинства, которыми обладают термопары для котлов современного типа, знакомы большинству производителей газового оборудования.

И теперь с их помощью можно розжиг плиты или котла более безопасен, чем раньше. Нам, как рядовым потребителям, тоже понятно, откуда у таких устройств большая популярность.

Устройство и принцип работы

В основе работы термопары лежит термоэлектрический эффект Зеебека. Согласно нему, на концах соединенных последовательно проводников из разных металлов при условии, что их контакты находятся под разной температурой, возникает термо-ЭДС (ТЭДС).

То есть необходимо наличие двух разных по составу проводников, которые способны выдерживать сильный нагрев, и высокотемпературное тепло (в рассматриваемом случае от сгораемого природного газа) в точке их соединения.

В большинстве пар возникающая между холодным и горячим контактами электродвижущая сила совсем мала и малоприменима. Но есть металлы и сплавы, совмещение которых дает до 4–5 мВ/100 0С. А этого уже вполне достаточно для управления электромагнитом, контролирующим тот или иной затвор.

Термо-ЭДС в большинстве разновидностей термопар для газовых плит достигает 15–30 мВ, а для удержания электромагнитного клапана в открытом состоянии обычно хватает 5–10 мВ

Принцип работы термопар, вмонтированных в газовые плиты, предельно прост:

1. Есть пламя – между контактами возникает ТЭДС, клапан на подаче газа в конфорку открыт.
2. Нет огня – ТЭДС исчезает, клапан под давлением пружины закрывается и перекрывает газ.

Состоит термопара из двух термостабильных проводников длиной до полутора метров, которые на одном конце соединены пайкой или сваркой.

Именно этот кончик находится непосредственно в огне и нагревается от горящего газа. Второй конец прибора представляет собой пару контактов либо разъем для подключения к электромагнитному клапану.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

• функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
• если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Особенности термопары

Обычно для производства термопар используются неблагородные металлы. А чтобы защитить рабочие элементы от воздействия внешних факторов, они помещены в трубку, оснащенную подвижным фланцем.

Он служит в качестве средства крепления конструкции. Трубка термопары для газового котла изготавливается из обычной либо нержавеющей стали, а чтобы исключить контакт электродов между собой, используются такие средства как асбест, фарфоровые трубки либо керамические бусы.

Хоть в основном термопары производятся из неблагородных металлов, благородные материалы позволяют им существенно повысить точность измерений. Здесь в меньше степени проявляется термоэлектрическая неоднородность. К тому же они более стойки к окислению, а поэтому такие конструкции отличаются высокой стабильностью. Только такие устройства весьма дороги.

Конструктивно термопары могут производиться по-разному. Это и бескорпусный вариант, где место соединения двух проводников не закрыто. Такое устройство обеспечивает практически мгновенное измерение температуры, а инертность заметно ниже.

Второе исполнение термопары для газовой плиты или котла – это зонды. Такая конструкция получила большее распространение, поскольку актуальна для производственных целей, где требуется защита рабочих элементов от агрессивных сред измерения. Но и в быту они также используются чаще, чем первый тип.

Замена термопары самостоятельно

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи. Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану.
Осторожно достают один из рабочих зон термодатчика.
Осматривают рабочую зону. Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой.
Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений

Убрать их не сложно.
Проверяют при помощи мультиметра датчик.
Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки.
Прибор должен показать значение не ниже 20 мВ.
Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом. Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции.

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

Последствия самовольного подключения газовой плиты

Самостоятельное подключение газовой плиты в квартире или частном доме может привести к крупному штрафу. По состоянию на вторую половину 2019 года он может достигать 15000 рублей для физических лиц и до 200000 рублей для юридических. Однако это нарушение КоАП можно легко обойти, собрав минимум информации.

Без помощи сотрудника газовой службы можно вполне обойтись ФОТО: vk.com

Важно понять, что наказание последует только в случае самовольного подключения и использования газового оборудования, а потому здесь можно поступить хитрее. Нужно лишь написать заявление в газовую службу о необходимости проверки вновь подключённого оборудования

Главное, чтобы на момент прихода специалистов с проверкой, кран подачи газа на плиту был перекрыт, а с виду ничто не указывало на её использование. В этом случае специалисты проверяют соединения на наличие утечек, изучают техническую документацию новой плиты с актами её заводских поверок, после чего составляют бумагу о приёмке оборудования. А вот малейшее подозрение на использование оборудования приведёт к наложению штрафа.

Проверка плиты перед вводом её в эксплуатацию обязательна ФОТО: lahta-olgino.ru

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
4. После замены элемента нужно контролировать его работу в течение нескольких дней.
5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Зачем нужна термопара

Для создания безопасных условий эксплуатации газовых плит, имеющих открытое пламя, сегодня применяются защитные системы, в которых первичным термодатчиком выступает термопара.

Во время горения газа, при открытой подаче газа на горелку, от высокой температуры между контактами первичного датчика возникает ТЭДС. При обрыве факела от горелки, газовое пламя тухнет, термопара остывает, ТЭДС исчезает, газовый клапан под действием пружины закрывается, тем самым и перекрывая подачу топлива.

Многие современные газовые плиты западного выпуска комплектуются системой газ-контроль, в состав которой тоже входит термопара. При этом пользователи отмечают, что система часто ложно срабатывает и отсекает подачу газа, когда это абсолютно не нужно.

В частности, в случае, когда на газовую плиту попадает жидкость либо в кухонном помещении случиться сквозняк, термопара срабатывает и перекрывает газ. Поэтому владельцам современных газовых плит нужно разбираться в принципе функционирования защитной системы и разбираться, как выполнить замену термопары в газовой плите, при ее неисправности.

Чистка

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

1. Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
2. После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Принцип работы

Работа любой термопары основывается на термоэлектрическом эффекте, который был открыт Т.И. Зеебеком в далёком 1821 году. Данный эффект заключается в том, что если последовательно соединить друг с другом два разнородных металлических проводника, образуя таким образом замкнутую электрическую цепь, и в одном месте соединения проводников произвести нагрев, то в цепи возникает электродвижущая сила (ЭДС). Данную электродвижущую силу называют термо-ЭДС. Под действием термо-ЭДС в замкнутой цепи начинает протекать электрический ток.

Как работает термопара.

Место нагрева обычно называют горячим спаем. Место, где нет нагрева – холодный спай. Если в разрыв цепи подключить гальванометр или микровольтметр, то можно измерить величину термо-ЭДС, которая будет составлять несколько мили- или микровольт. Значение термо-ЭДС будет зависеть от величины нагрева в месте соединения проводников и от величины температуры в месте соединения проводников, где нагрев не происходит. Т.е. значение термо-ЭДС зависит от разности температур между холодным и горячим спаем. Также термо-ЭДС зависит и от рода самих проводников.

Будет интересно Чему равна электроемкость конденсатора?

Таким образом, если место соединения разнородных проводников термопары нагреть, то между несоединёнными (свободными) концами проводников возникнет разность потенциалов, которую можно измерить электроизмерительным прибором. Благодаря современным преобразователям возникающую разность потенциалов можно преобразовать в определённое цифровое значение, т.е. вполне реально узнать значение температуры нагрева в месте соединения проводников термопары. Для того чтобы измерения были точными, температура холодного спая должна быть неизменной. Т.к. это не всегда возможно, используются специальные компенсационные схемы для компенсации температуры холодного спая.

Устройство термопары.

Конструкция устройства

Современные термопары изготавливаются различной формы и длины. По конструктивному исполнению их можно разделить на две группы:

• бескорпусные термопары;
• термопары с защитным кожухом.

Первые представляют собой изделие, у которого место соединения двух проводников не закрыто и не защищено от внешних воздействий. Такое исполнение позволяет достичь быстрого времени измерения температуры и низкой инертности. Второй тип термопары выпускается в виде зонда. Зонд представляет собой металлическую трубку с внутренним изолятором, выдерживающим высокую температуру. Внутрь зонда помещается термоэлектрический элемент термопары. Благодаря такой конструкции термоэлемент защищён от влияния агрессивных сред различных технологических процессов.

Термопара типа J.

Холодный спай

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору. В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры. Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

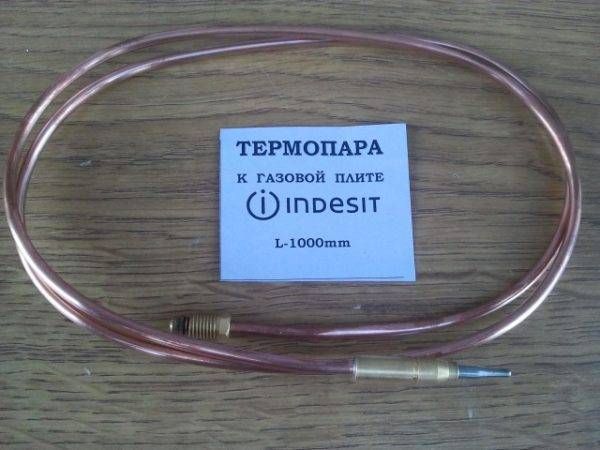

Термопара газовой плиты.

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

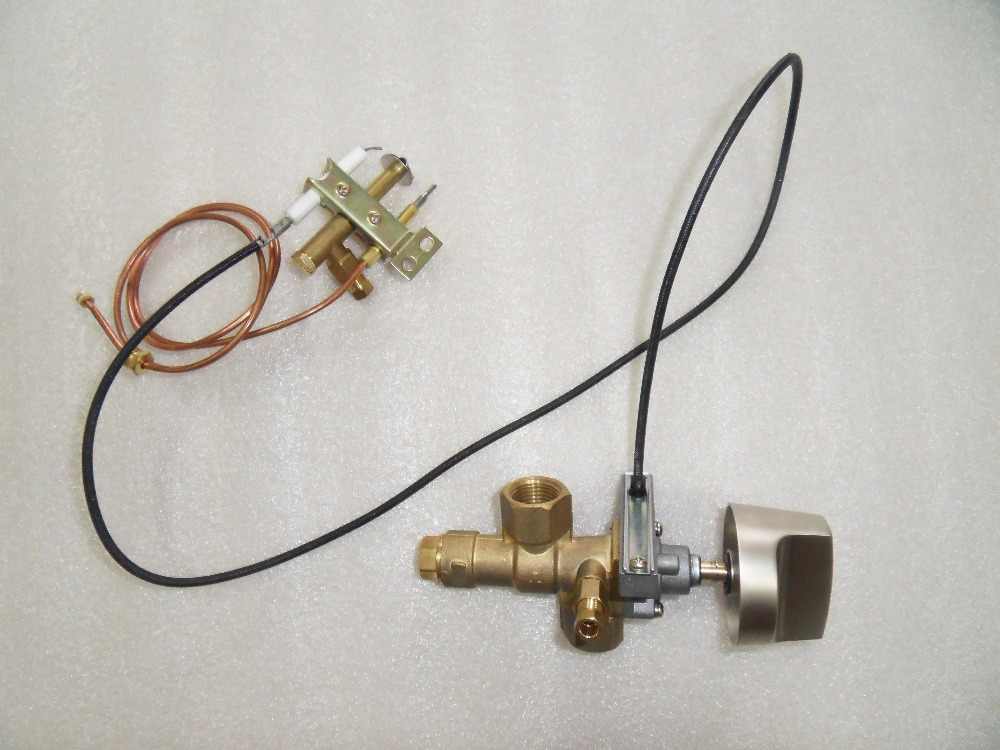

Из чего состоит термопара.
