Как устроен и работает бытовой холодильник

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Как работает холодильник

Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:

  1. Вывод тепловой энергии из устройства в окружающее пространство.
  2. Концентрация холода внутри корпуса прибора.

Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.

Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

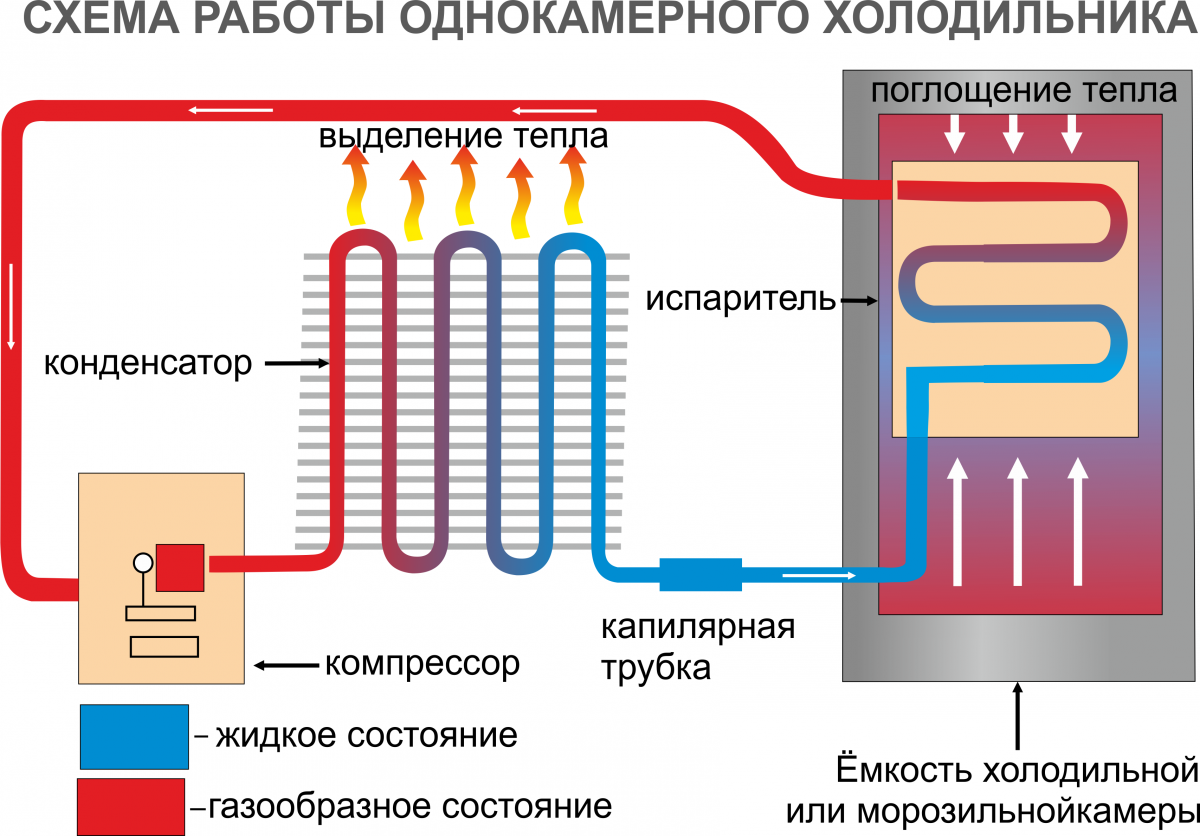

Принципиальная схема работы холодильника

Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.

На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.

Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.

В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.

Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.

Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.

Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.

После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.

Принцип действия абсорбционных холодильников

В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.

После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.

В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.

Раздел для гуманитариев

Вспоминая веселую фразу “когда я спрашивала, какой телефон, надо было сказать красненький или синенький, а не сыпать цифрами и незнакомыми пугающими словами”, приведем еще одну классификацию холодильников, по которой также выбирают покупки в магазинах. Современные устройства могут быть:

  • настольные – это небольшой формат, который весьма удобен для охлаждения напитков или хранения продуктов малого объема;
  • настенные, выполняемые в виде подвесных шкафов разного размера. Такой холодильник удобно встраивать в композицию кухонного гарнитура;
  • напольные – самый популярный формат, знакомый каждому современному человеку. Одно, двух, трехкамерные, с разным количеством дверок, оборудованные выдвижными камерами хранения, с одним или двумя компрессорами – данный класс холодильников выполняется в невероятном количестве исполнений;
  • встраиваемые – редко продаваемый и достаточно непопулярный класс. Его неудобство состоит в том, что установке требуется приток свежего воздуха для охлаждения конденсатора или другого узла отвода тепла. А делать это при условии монтажа установки в мебель или стенную нишу достаточно проблематично.

Сегодня рынок предлагает все, что нужно потенциальному владельцу холодильника для удовлетворения потребностей. Есть модели разных размеров, построенные на том или ином принципе, удобные в определенных сферах применения.

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

  • он, будучи подключенным к сети, шумит;
  • показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

  • Винтовые и поршневые;
  • Ротационные и спиральные;
  • Центробежные.

Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Параметры линейного компрессора

Для данного устройства наиболее важны параметры холодопроизводительности, развиваемой мощности и рабочего давления. В среднем последний показатель у большинства моделей колеблется в пределах 2–4 атмосфер. Этот уровень давления оптимален для нормальной циркуляции фреона по системе охлаждения.

Многие производители снабжают свою технику специальными регуляторами давления для того, чтобы удерживать его на нужном уровне и не допускать разрыва труб охладительной системы.

Если же говорить о холодопроизводительности, то данный показатель неразрывно связан с мощностью прибора и марки хладагента, который он использует. Холодопроизводительность измеряется в килокалориях в час, и у многих холодильников, использующих фреон с индексом R12 (например, у некоторых моделей LG), составляет от 45 до 150 ккал/час в зависимости от электрической мощности устройства.

Справка. В своё время линейный компрессор считался довольно энергоэкономичным, однако сегодня пальму первенства в этом негласном состязании однозначно удерживают устройства инверторного типа. Поскольку они работают, никогда не выключаясь (а именно в момент включения на двигатель холодильного агрегата приходится наиболее серьёзная нагрузка), ресурс их гораздо выше, а расходы энергии – ниже.

Впрочем, этот положительный момент легко нивелируется стоимостью за модель холодильника с инверторным типом компрессора.

Для того чтобы выяснить, исправно ли работает компрессор, мастера по ремонту используют мультиметр. Подключая его между обмоткой катушки и корпусом, они замеряют сопротивление обмотки. Отклонение от нормы в большую сторону указывает на повреждения обмотки, а в меньшую – на имевшее место короткое замыкание в системе. Поскольку обмотка может иметь разный исходный материал и структуру, значение нормального сопротивления у неё для каждой модели может быть разным.

Описание процесса охлаждения

Устройства, из которых состоит холодильник, известны. Теперь будет представлена схема их взаимодействия, чтобы охладить внутреннюю среду.

Работа простого холодильника без дополнительных устройств вроде системы NoFrost построена следующим образом:

  1. При помощи мотор-компрессора хладагент или фреон в газообразном состоянии высасывается из испарителя. Компрессор сжимает газ и через фильтрующий элемент выталкивает его в конденсатор.
  2. В результате сжатия жидкий фреон нагревается. В конденсаторе он остывает до комнатной температуры и переходит в жидкое состояние.
  3. Хладагент в жидком состоянии находится под давлением, которое создаёт компрессор. Из конденсатора жидкий фреон попадает через капилляр в испаритель. Там агрегатное состояние меняется обратно на газообразное. Но для перехода в газ фреону требуется тепло. Оно отнимается у стенок внутренней полости холодильника. В результате пространство охлаждается, а фреон становится газообразным.
  4. Процесс длится до того момента, пока в испарителе не будет достигнута предварительно заданная терморегулятором температура. Как только она будет достигнута, терморегулятор выключит электрическую цепь, и компрессор прекратит работу.
  5. Спустя некоторое время внутри холодильника температура начнёт расти, поскольку охлаждение будет отсутствовать. Однако терморегулятор замкнёт контакты, и пусковое реле включит электродвигатель компрессора. Цикл повторится заново.

Как видно, процесс работы холодильника построен на переходе охлаждающей жидкости (фреона или хладагента) из жидкого состояния в газообразное. Чтобы превратиться в пар, фреону требуется тепло. Это тепло он отнимает во внутреннем пространстве камер холодильника. Чтобы автоматизировать процесс, в холодильнике используется автоматическое оборудование для терморегулирования и включения/выключения электромотора.

Принцип работы

Каждый отдельный вид холодильного агрегата в первую очередь отличается по принципу работы. Рассмотрим более подробно каждый из них.

Абсорбционные холодильники

В абсорбционных холодильниках холод образуется путём циркуляции и испарения хладагента, растворённого в воде. В роли хладагента выступает аммиак, а в роли абсорбента — водный раствор аммиака. Помимо этого, в системе используется водород и инертные газы.

Интересно! В быту абсорбционные агрегаты практически не используются. Чаще всего их используют в местах, где отсутствует постоянное электроснабжение.

В данном случае устройства функционируют на основе энергии от сгорания газа. Также они могут устанавливаться на крупногабаритном холодильном оборудовании промышленного назначения для экономии электроэнергии.

Саморазмораживающийся холодильник

Разморозка в холодильном оборудовании данного типа осуществляется в автоматическом режиме.

Различают два типа саморазмораживающихся систем:

капельная. В системе первого типа испаритель располагается на задней стенке. При работе на задней стенке формируется иней, который при оттаивании стекает по желобкам вниз. Компрессор, при этом, позволяет жидкости не накапливаться и быстро испаряться.

ветреная (No frost). В изделиях с No frost воздух от испарителя направляется внутрь корпуса благодаря встроенному вентилятору. При оттаивании образуемая жидкость стекает по желобкам в специально предназначенное для этого отверстие.

Промышленные холодильники

Промышленные холодильные аппараты используются для охлаждения, заморозки, а также хранения продуктов питания в местах их производства (мясокомбинат, молокозавод, птицефабрика). Рабочий диапазон температуры данных моделей находится в пределах от +4 до −40°C. От обычных бытовых промышленные устройства отличаются большими габаритами, количеством этажей и вместительностью.

Инверторный холодильник

Инверторный компрессор это такой же электрический мотор с насосом, однако, частоту вращения его вала можно регулировать. Это обеспечивает его плавную работу. Сначала компрессор запускается и охлаждает камеру до необходимого уровня температуры, а затем работает на её постоянное поддержание, что является большим достоинством устройств данного типа.

Принципиальная электрическая схема холодильника

Современное оборудование снабжается большим количеством элементов, которые применяются для создания электрической схемы. Принципиальная электросхема холодильника представлена:

  • Терморегулятором. Этот элемент может быть электрическим или механическим, предназначение заключается в установке требуемой температуры.
  • Кнопкой принудительного отключения для оттаивания устройства. Этот элемент выступает в качестве замка, которым можно разорвать сеть.
  • Реле тепловой защиты, которая исключает вероятность перегрева. Оно срабатывает в автоматическом режиме.
  • Электрический мотор-компрессор. Это устройство является важным конструктивным элементом, который обеспечивает циркуляцию жидкости.
  • Пусковое реле. Оно отвечает за подачу энергии.

Сложная электрическая схема холодильника представлена и другими элементами, за счет которых обеспечивается дополнительная функциональность.

Приведенная информация указывает на то, что холодильник представлен сложной системой, которая обеспечивает снижение температуры и ее поддержание на заданном показателе. При этом много внимания уделяется изоляции корпуса, для чего применяются специальные материалы. Некоторые электрические схемы холодильников включают дисплей и электронный блок управления, которые повышают комфорт в применении.

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

  • компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
  • конденсируются, переходят в жидкую фазу;
  • жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Что такое цикл работы холодильника

Главное в агрегате – это компрессор. Периодичность его включения и выключения, способствует поддержанию заданной температуры в холодильнике. Внутри прибора вмонтирован датчик, измеряющий показания температуры.

Когда температура становится выше, термодатчик посылает сигнал на компрессор и тот начинает работать. Температура доходит до оптимальной и двигатель отключается. После того, как воздух в камерах холодильника нагреется, мотор снова включается, чтобы набрать холод.

Это и есть цикл работы холодильника. В результате редкого отключения компрессора, время работы и отдыха агрегата увеличивается. В этом случае продукты могут перемерзнуть. А если простой слишком затянулся, то испаритель может оттаять и на стенках появится наледь.

При частом включении/выключении двигателя, вся эффективность работы холодильника снижается. Энергопотребление увеличивается, соответственно растут расходы на электричество.

Через какое время должен отключаться холодильник

Наблюдения опытных мастеров и простых пользователей показывают, что время работы и отдыха холодильника примерно одинаковые. В обоих случаях это будет 12 часов. Интервал включения и выключения холодильника не привязан к определенному показателю, а зависит от ряда факторов:

  1. Температура в помещении.
  2. Объем морозильных и холодильных камер.
  3. Мощность работающего компрессора.
  4. Вид хладагента.

В двухкамерных холодильниках Ноу Фрост, за счет термодатчика и испарителя, после включения и замораживания, срабатывает режим «Оттаивание». В этом случае, среднее время режима работы холодильника составляет от 8 до 15 минут. Из них на охлаждение уйдет 2-4 мин., остальное – на оттайку.

Как часто должен включаться холодильник

Есть некоторые правила показывающие как часто должен включаться холодильник и как отключаться. Оптимально, когда агрегат включается 4-8 раз за час. Работа компрессора в это время, составляет 2-4 минуты. Если двигатель за этот час включился лишь раз, то это говорит о проблеме.

Динамические компрессоры

Разделяются на два класса по типу вентиляторов: осевые и центробежные.

Первые используют то, что сжатие хладагента происходит впоследствии изменения его скорости между лопатками ротора и направляющего устройства. При этом движение хладагента осуществляется в направлении оси ротора.

Во втором типе на стороне подачи возникает разряжение, газ подаётся на лопатки рабочего колеса. При его вращении охлаждающее вещество отбрасывается, под влиянием центробежной силы, к внешнему радиусу. На выходе из колеса газ направляется в диффузор, где скорость его падает, а давление увеличивается.

Классификация их осуществляется по следующим признакам:

  • По конечному давлению. Давление, создаваемое потоком газа.
  • По количеству ступеней сжатия. Одноступенчатые и многоступенчатые.
  • По виду привода. Турбинный или электрический.

Динамические компрессоры характеризуются несложной конструкцией, долговечностью в работе, удобством в использовании. Устройство имеет небольшие габариты и вес. Главный недостаток заключается в невысоком КПД, что особенно проявляется, при небольшой производительности и высоких давлениях накачивания. В такой конструкции невозможно получить большой коэффициент сжатия, а значит и создать высокое давление.

Почему важно правильное положение

Все производители сложной бытовой техники отмечают, что перевозка холодильника должна осуществляться исключительно в вертикальном положении. На практике такая транспортировка возможна не всегда, особенно если нужно довезти прибор высотой более 2 м. Некоторые транспортные средства обеспечить такие условия не могут, однако даже в этом случае не следует пренебрегать советами мастеров.

Необходимость соблюдения правил перевозки холодильника во многом объясняется его внутренним устройством. Главная часть любого холодильного оборудования представлена охлаждающей системой. Она является замкнутым контуром, в котором присутствует большое количество тонких трубок.

Согласно расположению, всю систему можно разделить на 2 части:

  • внутренняя – она включает в себя испаритель, установленный под корпусом;
  • внешняя – это конденсатор, закрепленный на задней стенке прибора с внешней стороны.

В рабочем состоянии в системе охлаждения постоянно циркулирует фреон. При этом процесс обладает цикличностью:

  1. Из испарителя фреон в газообразном состоянии попадает в компрессор.
  2. В компрессоре происходит сжатие газа, после чего он отправляется в конденсатор.
  3. В процессе конденсации газообразный фреон преобразуется в жидкое состояние и охлаждается. При этом отдается тепло.
  4. Жидкость поступает в фильтр-осушитель, а затем в испаритель.
  5. Происходит снижение давления хладагента, и он вскипает.
  6. Переходя в газообразное состояние, фреон поглощает тепло внутренних камер, в результате чего пространство равномерно охлаждается.

После откачивания паров фреона все этапы повторяются. В этом процессе важнейшую роль играет компрессор, который погружен в масло и закреплен на раме.

Чтобы понять, можно ли перевозить холодильник в лежачем положении, важно знать строение прибора. Любое (даже незначительное) повреждение может привести к выходу из строя системы

Это может быть поломка трубки, по которым течет фреон или протечка масла. В этих случаях ремонт потребует больших финансовых вложений.

Устройство холодильника: из чего состоит прибор

Устройство, состав и принцип работы холодильника, в школе немного изучает предмет физика, вот только не каждый взрослый имеет представление о том, как работает этот аппарат. Анализ и изучение основных технических аспектов даст возможность в быту продлить срок эксплуатации, а так же обезопасить работу обычного холодильного шкафа для дома.

Охлаждение в холодильнике происходит за счет отвода тепла наружу

Вообще холодильные устройства бывают двух типов: абсорбционные и компрессионные. На сегодняшний день более широкое применение имеют, как мы знаем, компрессионные модели холодильников, в которых циркуляция хладагента запускается принудительно, с помощью работы мотора-компрессора.

Обычный холодильник состоит из следующих элементов:

  • Компрессора, устройства, которое с помощью поршня толкает хладагент (специальный газ), создавая на разных участках системы различное давление;
  • Испарителя, емкости, которая имеет сообщение с компрессором, и в которую попадает уже разжиженный газ, вбирающий тепло внутри холодильной камеры;
  • Конденсатора, емкости, где сжатый газ отдает свое тепло окружающему пространству;
  • Терморегулирующего вентиля, устройства, которое поддерживает необходимое давление хладагента;
  • Хладагента, смеси газов (чаще всего это фреон), которая при воздействии работы компрессора циркулирует поток в системе, отдавая и забирая тепло на разных участках цикла.

Самым важным моментом в работе именно компрессионного агрегата является то, что он не производит холод как таковой, а охлаждает пространство вследствие вбирания тепла внутри устройства, и переправки его наружу. Данную функцию выполняет фреон. Он, попадая в испаритель, состоящий из алюминиевых трубок, а бывает и спаянных между собой пластинок, испаряется и поглощают тепло. В холодильниках старого поколения корпус испарителя является одновременно корпусом морозильной камеры. Поэтому, при размораживании этого пространства нельзя пользоваться острыми вещами для удаления льда. Если вы нечаянно повредите испаритель, весь фреон выветрится. Без него холодильник работать не будет, и потребуется дорогостоящий ремонт.

Абсорбционный холодильник

Абсорбционный (адсорбционный) холодильник – это агрегат, работа которого осуществляется за счет абсорбции воды. Хладагентом устройства является аммиак. Именно он растворяется в жидкости, которая находится в технической части агрегата. Далее водный раствор под действием давления перемещается в генератор, а из него – в дефлегматор. В последнем начинается процесс конденсации раствора, что приводит к отделению газа от жидкости.

Когда процесс закончится, пары концентрированного аммиака пройдут через конденсатор, где снова сожмутся от действия внешних сил, и поступят в испаритель. Вода же попадет в абсорбер. Таким способом осуществляется практически непрерывный процесс охлаждения.

Такие холодильники делятся на виды:

  • газовые;
  • электрические;
  • электрогазовые.

Компрессор

Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор — зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.

Два компрессора двухкамерного холодильника Атлант.

Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.

При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 — неисправен уплотнитель двери или она перекошена.

Магнитная лента на холодильнике и её замена.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Как работает холодильник

Принцип действия современного оборудования предусматривает выполнение двух основных операций. Они следующие:

  • Вывод тепловой энергии, которая исходит от хранящихся продуктов. Корпус создается герметичным, поэтому естественное рассеивание тепла практически не происходит. Если не отводить тепло, то есть вероятность возникновения парникового эффекта.
  • Концентрация холода внутри устройства. Для этого снижается температура при применении различных веществ.

Отбор тепла осуществляется за счет хладагента, в качестве которого применяется фреон. Простыми словами, это вещество выступает в качестве расходного материала, который приходится время от времени заменять.

Абсорбционный тип

Для новичка принцип действия рассматриваемого оборудования не прост в понимании. Устройства абсорбционного типа, где вещество циркулирует и испаряется, работают на основе применения аммиака. Ключевые особенности следующие:

  • В охлаждающую систему часто добавляется хромат натрия и водород, которые предназначены для регулирования давления.
  • При подаче энергии происходит нагрев жидкости.
  • При нагреве осуществляется испарение аммиака, конденсат переходит в жидкость.
  • На момент испарения происходит снижение температуры до -4°С.

Достоинством подобных устройств является бесшумность работы. Применяемое вещество оказывает негативное воздействие на окружающую среду.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

  • Капельное.
  • Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор устанавливается для аккумуляции и преобразования постоянного тока в переменный. Это позволяет проводить плавную регулировку оборотов вала двигателя. Особенности инверторного холодильника заключаются в нижеприведенных моментах:

  • При включении устройства в агрегате температура набирается за короткий промежуток времени. Для этого корпус создается с использованием изоляционного материала.
  • На момент достижения требуемой температуры устройство переходит в режим ожидания. Это позволяет снизить расходы на электроэнергии и существенно продлить эксплуатационный срок устройства.

При повышении температуры срабатывает датчик, после чего скорость вращения вала повышается до требуемого значения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
