Какие бывают виды компрессоров

КЛАССИФИКАЦИЯ И ПРИНИЦИП ДЕЙСТВИЯ КОМПРЕССОРОВ

Компрессоры предназначены для обеспечения сжатым воздухом тормозной сети поезда и пневматической сети вспомогательных аппаратов: электропневматических контакторов, песочниц, сигналов, стеклоочистителей и др.
Применяемые на подвижном составе железных дорог компрессоры разделяют:

4. по типу привода:

  • с приводом от электродвигателя,
  • с приводом от дизеля.

В одноступенчатом компрессоре, представленном на рисунке всасывание и сжатие атмосферного воздуха происходят в одном цилиндре за два хода поршня.

При движении поршня вниз в точке А (см индикаторную диаграмму справа) открывается всасывающий клапан и по линии А—В—С происходит всасывание при постоянном давлении. При движении поршня вверх в точке С закрывается всасывающий клапан и начинается процесс сжатия. В точке D открывается нагнетательный клапан и на участке D—F поршень выталкивает воздух в главный резервуар при постоянном давлении. При обратном движении поршня оставшийся во вредном пространстве воздух (Vo) расширяется по линии F—В’. В точке В’ открывается всасывающий клапан.

В двухступенчатом компрессоре сжатие воздуха происходит в двух цилиндрах.

При движении поршня первой ступени сжатия вниз открывается всасывающий клапан и на участке А—В—С (смотри индикаторную диаграмму-2) происходит всасывание при постоянном давлении. При ходе поршня вверх в точке С всасывающий клапан закрывается. На участке С—D воздух сжимается и в точке D открывается выпускной клапан первой ступени сжатия и воздух выталкивается из цилиндра первой ступени.

При движении поршня низкого давления вниз в цилиндре происходит расширение сжатого воздуха, оставшегося во вредном пространстве, по линии F—В. В точке В открывается всасывающий клапан и процесс повторяется.
В цилиндре высокого давления (вторая ступень сжатия) при движении поршня вниз воздух будет поступать в цилиндр по линии D–G. При движении поршня вверх по линии D—G произойдет сжатие и по линии G—Н нагнетание в главный резервуар. Если компрессор имеет промежуточное охлаждение, то воздух из цилиндра первой ступени сжатия поступает сначала в холодильник (линия D–E) и лишь затем по линии E – G в цилиндр второй ступени. Выделенная площадь характеризует уменьшение работы сжатия за счет охлаждения воздуха между ступенями. В полости цилиндра при первой ступени сжатия давление повышается до 0,2 – 0,4 МПа (2 – 4 кгс/см2), а в полости 2 ступени сжатия — до 0,75—0,9 МПа (7,5 – 9 кгс/см2).

Назад <<< >>>Вперед

Сферы применения

Распространено мнение, что в домашних условиях от подобного устройства выгоды не настолько много, как от аналогичных устройств. Однако это убеждение несправедливо, поскольку потребительский спрос на сходные устройства среди нынешних потребителей растет постоянно. Предпосылкой для такого распространения оказалось появление в продаже доступного и уже проверенного пользователями воздухопоглощаемого инструмента по типу:

  • гайковертов;
  • шлифовальных машинок;
  • строительных пистолетов;
  • пневмомолотков;
  • дрелей;
  • перфораторов.

Стоимостное выражение аналогичных приборов значительно ниже, в сравнении по мощности со сходными электрическими аналогами. Впрочем, надежность и эффективность пневматических агрегатов несравнимо выше. Этот факт объясняется тем, что в процессе эксплуатации такие приспособления нельзя перегрузить, они довольно свободно преодолевают стартовые нагрузки, а также заклинивание. Пневмооборудование подразумевает наименьший уход, ему не вредят воздействия жидкости или сырости, поскольку они не рассчитаны для подсоединения к электросети. При помощи таких агрегатов есть возможность работать в сложных и влажных погодных условиях: в снег, дождь и в обстановке влажного подвала.

Воздушный компрессор мощностью 220 В может потребоваться еще и тогда, когда походят покрасочные работы различной сложности.

Воздух, кроме всего прочего, можно употреблять для очистки уличных водопроводных систем от остатков влажности при надобности консервации на зимнее время. Под высоким давлением воздух может использоваться и для продувания забитых труб.

Особенно автовладельцам известен тот факт, что воздушный компрессор мощностью 220 В может быть полезен для продувки топливной и тормозной систем, подкачки шин и, кроме того, для ряда прочих задач по ремонту и обслуживанию машин. Если использовать компрессор небольших размеров, он будет способен справиться с такими задачами, как очистка часового механизма или с потребностью продувания материнской платы в компьютерах или ноутбуках.

Виды динамических компрессоров

Аппараты с динамическим принципом действия разделяют на осевые, центробежные и струйные. Различаются они между собой типом рабочего колеса и направлением движения потока воздуха.

Осевые аппараты

В осевых компрессорах поток газа движется вдоль оси вращения вала через неподвижные направляющие и подвижные рабочие колеса. Скорость потока воздуха в осевом аппарате набирается постепенно, а преобразование энергии происходит в направляющих.

Для осевых компрессоров характерны:

  • высокая скорость работы;
  • высокий КПД;
  • высокая подача потока воздуха;
  • компактные размеры.

Центробежные агрегаты

Центробежные компрессоры имеют конструкцию, обеспечивающую радиальный выходной поток воздуха. Поток воздуха, попадая на вращающееся рабочее колесо с радиально расположенными крыльчатками, за счет центробежных сил выбрасывается к стенкам корпуса. Далее, воздух перемещается в диффузор, где и происходит процесс его сжатия.

Центробежные аппараты не имеют узлов с возвратно-поступательными движениями, поэтому обеспечивают равномерный поток воздуха, силу которого можно регулировать. Также данный тип агрегатов отличается долговечностью и экономичностью.

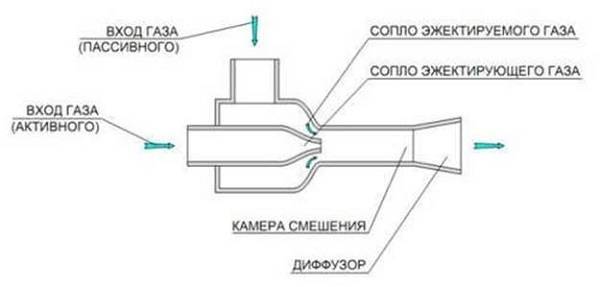

Струйные компрессоры

В аппаратах струйного принципа действия для увеличения давления газа (пассивного) используется энергия активного газа.

Для этого к устройству подводится 2 потока газа: один с низким давлением (пассивный), а второй – с высоким (активный). На выходе из устройства образуется газовый поток с давлением выше пассивного, но меньшим, чем у активного газа.

Правила безопасности

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

  1. Должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращающие превышение допустимого рабочего предела.
  2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
  3. Должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
  4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
  5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
  6. В компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

VCA компрессоры

VCA – это аббревиатура от “voltage-controlled amplifier”, что переводится как “Усилитель, управляемый напряжением”. Это самый нейтральный вид компрессора. Он реагирует на пики, которые превышают установленный пользователем порог. VCA компрессоры известны своей быстрой реакцией и поэтому являются хорошим выбором для острых, ритмичных партий. Главной фишкой этих компрессоров является управление транзиентами. Он не съедает атаки (в отличие от LA-2A) поэтому иногда его называют “стерильным компрессором”.

Многие VCA компрессоры включают в себя очень точный контроль широкого диапазона сжатия, включая такие параметры как порог срабатывания, соотношение сжатия, время атаки и релиза, восстановление мощности и иногда параметр knee. Это обилие элементов управления делает компрессоры VCA универсальными.

Один из популярных компрессоров dbx 160 был воссоздан в сотрудничестве с компанией dbx и эмулирует уникальный звук и характеристики этого компрессора, с некоторыми добавленными функциями, которые доступны только в цифровом плагине.

Так же dbx 160 был часто используемым компрессором для барабанов, добавляя свой собственный, уникальный и резкий характер транзиентам ударных. Так же среди самых известных компрессоров VCA есть API 2500, который может использоваться как buss-компрессор или же на отдельных источниках звука.

Классификация компрессоров: типы и конструктивные различия компрессорных установок

В предыдущих темах были рассмотрены основные способы сжатия воздуха, виды и особенности компрессоров динамического действия, что такое масляный и безмасляный компрессор, различия между поршневыми и винтовыми аппаратами. В данной статье мы собрали воедино все виды классификаций компрессорных установок, ознакомившись с которыми, будет легче принять решение о покупке того или иного агрегата.

Компрессор – это энергетический аппарат, предназначенный для сжатия и подачи промышленных газов. Сфера применения компрессорного оборудования охватывает практически все виды деятельности: энергетику, машиностроение, добычу полезных ископаемых, сельское хозяйство, сферу услуг, пищевую отрасль и т.д. Производство постоянно усложняется, увеличиваются его темпы, соответственно, возникает необходимость в замене старого оборудования и применении новых энергоэффективных агрегатов.

На сегодняшний день существует два основных принципа действия компрессоров, по которым их классифицируют. Это – компрессоры объемного и динамического действия. Также, существует большое разнообразие моделей, вариантов их исполнения, применения, использования разных видов промышленных газов. Стремясь удовлетворить потребности конечных потребителей, производители регулярно пополняют и выпускают новые серии оборудования, повышают их производительность, улучшают конструктивные особенности.

Чтобы с легкостью разобраться в таком многообразии и правильно подобрать оборудование для производственного процесса, следует понимать принципы классификации компрессорных агрегатов, особенности и различия разных типов.

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

  1. Расход воздуха (производительность).
  2. Рабочее давление.
  3. Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

  1. Расчёт количества воздуха при непрерывной эксплуатации.
  2. Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Порядок работы

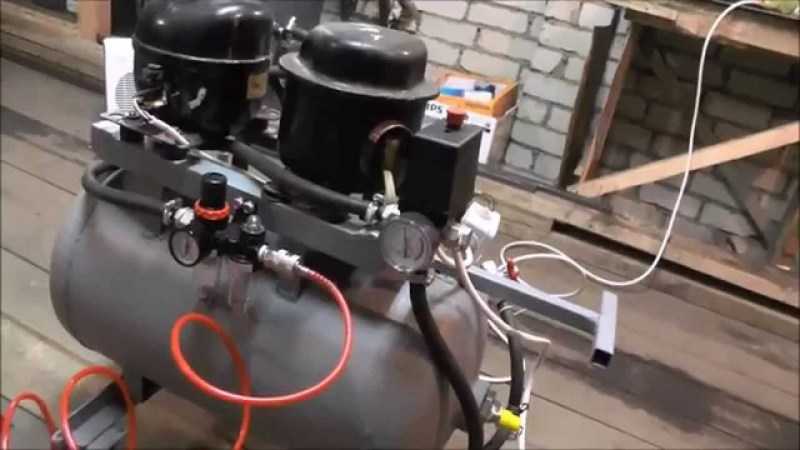

Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
Затем следует изготовить раму для устройства.
На раму-основу закрепляют мотор и баллон-ресивер.
К вводной трубке следует присоединить топливные фильтры.
Проводку мастерят при использовании реле давления, тумблера и реле пуска

Установить пусковое реле важно сразу в правильном положении согласно метке.
Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Эксплуатация компрессоров

К ней предъявляют особые серьёзные требования. Обусловлено это тем, что данные агрегаты являются технически сложными, а применяемый в их работе газ может быть не только экологически небезопасными, но и взрывоопасными.

Эксплуатация компрессора, в первую очередь, должна базироваться на рекомендациях самого производителя, а также специальной инструкции предприятия. Все они обязаны соответствовать действующему законодательству нашей страны «О промышленной безопасности опасных производственных объектов».

В процессе эксплуатации данного оборудования весь обслуживающий персонал должен постоянно контролировать не только его работу, но и систему охлаждения и смазки.

Классификация компрессоров по другим параметрам

Кроме классификации компрессоров по принципу сжатия, принято разделять данные агрегаты по следующим параметрам:

  1. Тип привода. Компрессоры могут работать как с электродвигателями, так и с двигателями внутреннего сгорания (ДВС). Соответственно, аппараты бывают с прямой передачей (коаксиальные) и с ременным приводом. Как правило, компрессор с прямым приводом – это агрегат бытового назначения. Коаксиальный компрессор привлекает потребителя доступной ценой и широко используются на дачах в гаражах и т.д., поскольку давление воздуха, выдаваемое аппаратом, не превышает 0,8 МПа. Если сравнивать бензиновый и дизельный компрессор, то последний является более надежным в эксплуатации. Также дизель имеет более простое устройство и легок в обслуживании.
  2. Система охлаждения. Аппараты бывают с жидкостным и воздушным охлаждением или вообще без него.
  3. Условия эксплуатации. Аппараты могут быть стационарными, работающими только в помещении от электросети, и передвижными (переносными), работа которых допускается на открытом воздухе и при низких температурах. Например, передвижные компрессоры с двигателем внутреннего сгорания широко используются в местах, где нет централизованного электроснабжения.
  4. Конечное давление. По данному параметру аппараты подразделяют на четыре группы. Агрегаты низкого давления (0,15-1,2 МПа) используются в составе установок для сжатия газов (воздуха). Устройства среднего давления (1,2-10 МПа) применяются для разделения, транспортировки и сжижения газов в нефтеперерабатывающей, газовой и химической промышленности. Аппараты высокого давления (10-100 МПа) и сверхвысокого давления (свыше 100 МПа) используются в установках для синтеза газов.
  5. Производительность. Указывается в единицах объема за определенных промежуток времени (м3/мин). Производительность агрегата напрямую зависит от таких параметров, как скорость вращения вала, диаметр цилиндра, длина хода поршня. По производительности принято разделять аппараты на 3 категории: малая – до 10 м3/мин; средняя – от 10 до 100 м3/мин; большая – свыше 100 м3/мин.

Кроме всего, компрессоры подразделяются в зависимости от области применения на агрегаты общего назначения, нефтехимические, химические, энергетические и т.д.

Лучшие компрессоры с высокой мощностью

Schego Optimal. Этот компрессор достаточно популярен среди заводчиков рыбок. Он используется для аквариумов емкостью 50-300 л. Производительность модели составляет 250 л/час, а показатель мощности — 5 Вт. Прибор имеет регулятор потока воздуха и благодаря слабой вибрации, создает минимальное количество шума. Использование разветвителя позволит присоединить прибор к двум и более аквариумам. Компрессор устанавливается на устойчивые ножки или подвешивается в вертикальном положении. Аэратор имеет пред-фильтры, которые легко можно заменить и качественную мембрану, значительно продлевающую срок его службы. Цена модели составляет в среднем 2100 р.

Eheim. Это аэратор высокого качества от немецкого производителя. Модель содержит два канала и производит до 400 л воды в час. Он используется для аквариумов емкостью 50–400 л, имеет регулятор воздушного потока и мощность напора величиной в 2 метра. Комплектация прибора содержит необходимые для подключения детали: распылитель с регулятором размера пузырьков воздуха и шланг длиной в 1 метр. Модель отличается тихой работой и потребляет мощность в 5 Вт. Минусы этого компрессора: высокая стоимость и непрочная мембрана. Цена модели составляет около 3400 р.

JBL ProSilent. Устройства этой марки включают ряд из пяти моделей с показателями производительности 50–400 л/час. Электроэнергия, потребляемая приборами, составляет 2,3-5,5 Вт. Поток в представленных моделях не регулируется, но можно выбрать вид аэратора под необходимую емкость аквариума. Специально спроектированные ножки и глушитель обеспечивают довольно тихую работу компрессора. Комплектация прибора содержит все, что потребуется для монтажа. Цена на модели составляет в среднем 2350 р.

Как сделать компрессор своими руками

Народные умельцы давно научились делать компрессоры своими руками. Некоторые самостоятельно изготовленные приборы способны выполнять работу не хуже заводских. Как правило, в качестве ресиверов используются газовые баллоны или огнетушители. А роль нагнетательной машины исполняет компрессор от отслужившего холодильника.

Всё о компрессорах Простейший аппарат для производства сжатого воздуха состоит из компрессора от старого холодильника, газового баллона и манометра

Производительность такого устройства будет невелика, но с его помощью можно нанести равномерный слой краски на любую поверхность. Для этого используются либо краскопульт, либо аэрограф.

Типы воздушных компрессоров

Компрессоры бывают нескольких видов: винтовые, с ременным приводом или с прямой передачей, также к этой категории можно отнести ресиверы и осушители. Работа винтовых компрессоров осуществляется с помощью двух винтовых роторов, которые вращаются в масляной ванне. Они имеют линию контакта, которая, выполняя движение поступательного характера в направлении к нагнетательному окну, ведет к усилению давления воздуха в камерах. Данный вид компрессоров характеризуется такими параметрами: экономичность потребления электрики, надёжность, высокая степень коэффициента полезного действия, который обеспечивается малым трением рабочих элементов и хорошим отводом тепла. Компрессоры с ременным приводом – это разновидность поршневых компрессоров, они оборудованы двумя цилиндрами, в которых воздух прессуется друг за другом последовательно. В конце концов, на выходе получается воздух с очень высоким уровнем сжатия. Эти компрессоры долговечны, высокопроизводительны и активно используются в разнообразных профессиональных сферах.

Компрессоры с прямой передачей (поршневые) – наиболее распространённый вид компрессорного оборудования. Принцип работы довольно простой – электрический двигатель передает энергию, которая вызывает перемещение поршня, а тот, в свою очередь, сжимает воздух, который имеется в цилиндре, и осуществляет необходимую работу. Необходимо различать основные виды поршневых компрессоров – масляные и безмасляные. Масляные поршневые компрессоры отличаются низкой ценой и высокой производительностью, а это дает возможность применять их широко в производственной сфере и в быту. Но также они имеют и значительные недостатки: они работают с масляными фильтрами, которые необходимо постоянно контролировать, проверять на уровень масла и чистить. Безмасляные компрессоры — маломощные (менее 1,5 кВт), но так как воздух, который они выдают, не содержит примесей, а само оборудование не нуждается в специальном внимании и сложном техобслуживания, безмасляные компрессоры являются идеальным вариантом для покраски, особенно в мебельной отрасли.

Поршневые компрессоры – наиболее распространенные устройства в странах СНГ. Эта технология применяется для сжатия воздуха уже в течение двух столетий, благодаря простоте её технической реализации. По такой же причине поршневые компрессоры были главным, и даже единственным видом воздушных компрессоров (за исключением центробежных компрессоров), которые производились в СССР. Основные преимущества поршневых компрессоров — их дешевизна, высокая ремонтопригодность, простота производства. Если поршневой компрессор обслуживать вовремя, то он может прослужить не один год. Поршневые компрессоры имеют такие преимущества перед другими видами компрессоров:

— Приемлемые показатели массы;

— Абсолютная пригодность к ремонту;

— Отлично работают и при высоких перепадах в потреблении сжатого воздуха

— Низкая стоимость;

— Простота в обслуживании и эксплуатации;

— Обеспечивают более длительный срок службы при неблагоприятных условиях эксплуатации. При средней и малой производительности поршневые компрессоры являются лучше винтовых компрессоров. В наше время рынок поршневых компрессоров представляет кроме широкого разнообразия моделей, ещё и большое количеством компаний — производителей: от китайских малоизвестных заводов до огромных мировых лидеров. В Китае собирают очень много компрессоров, которые разработаны известными американскими и европейскими компаниями. Ассортимент продукции так велик, что наиболее простым способом их систематизации является разделение по стоимости. Модельный ряд очень широк: современные компрессоры могут быть бытового и промышленного назначения, и иногда настолько разнообразен, что бывает сложно отдать предпочтение конкретной модели даже в рамках одной компании. Стоимость компрессоров зависит от места продажи, страны производства, имени изготовителя, времени выпуска модели, её конструктивных особенностей.

Правила безопасности во время работы

Каким бы ни был тип используемого оборудования – стационарным или мобильным, поршневым или винтовым, – есть определенные условия, которые необходимо соблюдать в штатном режиме. Следует:

  • следить за стабильностью напряжения, подаваемого на клеммы компрессора. Большие просадки и скачки недопустимы.
  • контролировать состояние магистральных трубопроводов, по которым проходит сжатый газ от компрессора. Утечки приводят к просадке давления у потребителей, и увеличению наработки компрессора.
  • не допускать превышение давления в пневматической сети предприятия выше допустимой нормы. Необходимо установить предохранительные клапаны на участках трубопровода и ресиверах

Техника безопасности предполагает надзор и обслуживание. Назначение и устройство компрессора винтового типа подразумевает работу в автоматическом режиме, но не избавляет от решения плановых вопросов.

Уход

Его нужно поручать специалистам, прошедшим подготовку, и они в процессе проведения работ должны использовать только рекомендованные производителем техники расходные материалы и запчасти. Если агрегат находится на гарантии, все работы должны проводится сотрудниками сертифицированного сервисного центра.

Все виды ремонта, испытания, проверки необходимо проводить в соответствии с эксплуатационной документацией, а итоги работ фиксировать в журнале тех. обслуживания.

Держите распылители в чистоте

Вначале убедитесь, что распылитель не нуждаются в замене. Для этого поднимите камень на поверхность и отключите кембрик подачи воздуха, а затем дуньте в отверстие. Если дуть очень сложно, воздух будто возвращается к вам в рот, то распылитель засорен и нуждается в замене.

Как правило, срок службы распылителя – чуть меньше одного года*, ведь он, естественно, забивается водорослями, рыбными отходами, грязью и бактериями. Запомните, если ваш аквариум перенаселен рыбами, быстро мутнеет и не оснащен фильтром, то воздушный камень придется менять еще чаще.

Грязный распылитель создает дополнительное сопротивление на компрессор, направляя потоки воздуха обратно, поэтому механизму становится тяжелее работать, и от этого он шумит еще больше.

Конструкция и схема

Конфигурация может различаться в зависимости от видов модели (о которых ниже), но каждый вариант состоит из следующих функциональных групп:

  • механизма сжатия – это может быть винтовая пара, поршневая группа или другой элемент, осуществляющий нагнетание газовой среды;
  • привод — двигатель (электрический, на жидком топливе или на газу), механизм передачи мощности (прямой, редуктор или ременной);
  • распределения и регулирования– вся имеющаяся совокупность клапанов, трубопроводов и шлангов;
  • смазки – маслопроводы, фильтры, насосы, отделители, резервуары;
  • охлаждения – трубы, концевые и промежуточные теплообменники;
  • электротехнические установки – контакторы, реле, предохранители и блок управления.

Напомним, это в самом общем случае, а конкретика уже зависит от оборудования, к рассмотрению вариантов которого мы и переходим.

Особенности эксплуатации

Штатная работа компрессора прежде зависит от работы всех его узлов и деталей. В частности, впускных и выпускных клапанов. Внутри компрессора, где происходит распределение воздуха, устанавливается определенное количество золотников, распределителей и клапанов. В компрессорах устанавливают клапана следующих типов — тарельчатые, пластинчатые, шпиндельные и пр.

Для того чтобы оборудование не снижало показатели мощности и не расходовал лишнюю мощность, клапаны, которые установлены в компрессоре, должны быть притерты и не должны пропускать воздух. При их выработке клапанов их необходимо срочно заменить. Повышенный расход воздуха может рано или поздно привести к сокращению срока эксплуатации оборудования.

Запаздывание срабатывания клапана приводит к появлению стуков, стук говорит о том, что происходит износ посадочного места. Ко всему прочему, стук может говорить о том, что произошло защемление верхней его части в корпусе.

Бесшумность работы компрессора — это, своего рода показатель качества настройки и соответственно работы устройства в целом.

Классификация компрессоров по принципу действия

В лопастном компрессоре, одной из разновидностей которого является центробежный туробокомпрессор, сжатие газа происходит в результате взаимодействия потока воздуха с вращающейся и неподвижной лопастями.  В результате особенностей конструкции данный вид оборудования способен создавать большие объемы воздуха низкого или стандартного давления. Установка данной техники целесообразна и окупает себя только при условии, если на предприятии существует постоянная потребность в компрессоре большой производительности, поскольку запуск турбины – это процесс чрезвычайно энергоемкий, а в лопастной конструкции не предусмотрена коррекция производительности в зависимости от объемов потребления.

Объемный компрессор, напротив, чаще всего применяется, когда количество потребляемого воздуха колеблется в зависимости от времени суток или дней недели. В оборудовании данного типа сжатие происходит внутри специальной полости, которая попеременно сообщается сначала с впускным, а затем с выпускным отверстием.

Производительность

Производительность компрессорных установок оценивают по показателям, приведенным к нормальным условиям. Она выражается соотношением объёма вещества (газа, воздуха), сжатого за единицу времени: например, м³/мин.

Производительность бывает входной и выходной. Обе величины обычно показывают небольшую разницу давлений. Но иногда разница значительна. У поршневых компрессоров показатель выходной производительности бывает в два раза меньше входной.

По величине давления различают:

  • вакуум-компрессоры;
  • низкого;
  • среднего;
  • высокого;
  • и сверхвысокого давления.

Дожимающий компрессор — тот, у которого давление газа превышает атмосферное.

К выбору компрессора стоит подойти ответственно. До покупки необходимо провести предпроектное обследование, рассчитать необходимую мощность и производительность оборудования. Поэтому чтобы не усложнять себе жизнь и экономить время и деньги, обращайтесь к специалистам. Позвоните нам по телефону 8 (800) 333-47-93 , и мы сделаем всю работу за вас.

Вы можете задать нам вопросы по адресу info@compressortyt.ru или в чате на каждой странице сайта.

Классификация компрессоров по принципу действия

По принципу действия компрессоры классифицируются на объемные и динамические.

Объемные

Это агрегаты, имеющие рабочие камеры, в которых происходит процесс сжатия газа. Сжатие происходит за счет периодического изменения объема камер, соединенных с входом (выходом) аппарата. Чтобы предотвратить обратный выход газа из агрегата, в нем устанавливают систему клапанов, которые открываются и закрываются в определенный момент наполнения и опорожнения камеры.

Динамические

В динамических компрессорах повышение давления газа происходит за счет ускорения его движения. В результате кинетическая энергия частиц газа превращается в энергию давления.

Как правильно выбрать компрессор

В первую очередь при выборе обратите внимание на производительность автокомпрессора. Данный показатель измеряется в литрах в минуту и указывает на объем сжатого воздуха, который агрегат может нагнать в течение одной минуты

Данный показатель может колебаться от 20 до 200 литров в минуту.

Для обычных легковых автомобилей с диаметром шин в 15 дюймов рекомендуют приборы с производительностью в 30-35 литров в минуту. Этого вполне будет достаточно для подкачки шин за несколько минут.

Второй важный момент – тип источника питания. Есть несколько вариантов исполнения:

  • Питание от 12 Вольт, запитываются такие приборы с помощью специальных штекеров от прикуривателя;
  • Автономные модели со встроенным аккумулятором;
  • С питанием непосредственно от автомобильного аккумулятора.

Питание от прикуривателя – наиболее распространенный вариант

При покупке такой модели обратите внимание на суммарную длину шлангов, они должны обязательно дотягиваться до задних колес автомобиля

Обычно времени работы аккумулятора на компрессоре вполне достаточно для подкачки всех шин. Заряжаются такие устройства чаще всего с помощью шнура, идущего в комплекте, от того же прикуривателя.

Компрессоры, работающие непосредственно от аккумулятора автомобиля, отличаются повышенной производительностью. Подсоединяются к клеммам при помощи «крокодилов».

Приборы могут иметь целый ряд дополнительных функций:

  • Фонарик;
  • Подсветка показаний манометра. К слову сказать, сам манометр может быть либо механическим, либо электронным;
  • Клапан-дефлектор, дающий возможность стравить лишнее давление;
  • Авто-стоп или автоотключение. Такие агрегаты самостоятельно останавливают подачу воздуха, как только показатель давления в шинах достигает заданного уровня;
  • Современные «умные» модели оснащены еще и дополнительным оборудованием, позволяющим произвести экспресс-диагностику аккумулятора автомобиля.

Виды компрессоров

По принципу действия компрессоры могут быть поршневыми или мембранными. Отметим, что первые встречаются чаще всего.

Поршневой компрессор устроен достаточно просто, нагнетание воздуха производится благодаря работе поршня. Конструкция отличается высокой производительностью и надежностью. Главный минус таких изделий – невысокое качество подаваемого воздуха, в итоге мелкие частицы пыли трутся о стенки цилиндра, изнашивая саму поршневую систему. Среди поршневых компрессоров выделяются особо мощные двухцилиндровые модели.

Устройства мембранного типа работают несколько по-другому, они нагнетают воздух за счет возвратно-поступательных движений, совершаемых мембраной (специальным резиновым полотном). Главный плюс таких моделей – надежность, нет трущихся друг о друга компонентов. Единственная деталь, которая может выйти из строя, — сама мембрана. Однако ее легко заменить. Такие автокомпрессоры отличаются невысокой производительностью, кроме того, они практически не работают при отрицательных температурах, поскольку мембрана просто замерзает.

Мы предлагаем Вам обзоры наиболее популярных моделей лучших автомобильных воздушных компрессоров.

Центробежные компрессоры

Центробежные компрессоры по сравнению с поршневыми имеют малые габариты и массу, приходящиеся на единицу производительности, обеспечивают подачу сжатого газа без пульсаций, в них отсутствуют поступательно движущиеся части и, следовательно, отсутствуют инерционные усилия, передаваемые на фундамент. Сжатие газа происходит без загрязнения его маслом, так как в зоне сжатия нет трущихся пар, к которым необходимо было бы подводить смазку.

По конструктивным особенностям центробежный компрессор экономичен при больших производительностях (более 120 м³/мин).


Рис. 1.19. Схема трехступенчатого центробежного компрессора

На рис. 1.19 показана принципиальная схема центробежного компрессора. Центробежные компрессоры имеют несколько ступеней, количество которых зависит от требуемого повышения давления. Под ступенью центробежного компрессора понимают сочетание рабочего колеса 3, диффузора 4 и обратного направляющего аппарата 5. При вращении рабочего колеса 3 на стороне входа у него образуется разрежение, вследствие чего газ поступает по всасывающему подводу 1 в каналы между лопатками рабочего колеса 3. В рабочем колесе под действием центробежных и газодинамических сил, возникающих при обтекании лопастей, происходит повышение давления и увеличение скорости газа. Поступив из рабочего колеса в диффузор 4, газ значительно снижает свою скорость и повышает давление.

В следующую ступень газ повышенного давления поступает по обратному направляющему аппарату 5. Пройдя все ступени, газ попадает в выходную улитку 6 и направляется в нагнетательный трубопровод.

Ротор 2 компрессора установлен в подшипниках 7.

Заключение

Принцип работы компрессорного оборудования давно применяется в самых разных сферах. На данном же этапе развития в погоне за потребителем производители стремятся пересматривать и конструкции, и технико-эксплуатационные возможности таких агрегатов. В итоге появляется компрессор промышленный, в перечень задач которого входит обеспечение сложных операций гидроабразивной резки. Это мощные дизельные установки, которые внешне напоминают небольшие электростанции. С другой стороны, не теряет актуальности и малогабаритный компрессор, точечно обслуживающий малогабаритные инструменты – такие модели добавляют в функциональности, эргономике и степени автономности.
