Правила монтажа оконного кондиционера

Изготовление стеклопакета с отверстием

Практически для любого напольного оборудования, которое помогает создавать приемлемые климатические условия, необходимо иметь выход за окно. Само оборудование может быть установлено в удобном месте на подставке или полу. Например, на кухне или в помещении для курения такое решение будет оправданным.

Вариант вывода шланга в открытое окно не актуален, так как смысл нормальной работы охлаждения заключается в том, что в помещении должны быть закрыты все окна и двери. Иначе холодный воздух будет уходить на улицу, то есть именно улицу, а не в комнату, которую вы будете охлаждать. По этой причине качественные стеклопакеты для вентиляторов и под кондиционеры сегодня одна из самых острых тем.

Изготовление стеклопакета с отверстием в Москве — очень сложная задача, потому что это строго ручная работа и выполнить её может только опытный мастер.

Вам нужен стеклопакет с отверстием? Всё очень просто:

  • Позвоните нам или заполните форму обратной связи
  • Мы приедем в удобное для Вас время
  • Сделаем замер
  • Предложим варианты
  • Получите стеклопакет

Получить бесплатную консультацию или вызвать мастера

Консультация

Заправка оконных кондиционеров

Перед тем, как заправить агрегат, необходимо понять, нужна ли ему дозаправка? В большинстве случаев оконные устройства не нуждаются в регулярной дозаправке благодаря особенностям конструкции. Здесь все соединения запаяны, что уменьшает риск протечки фреона.

Самостоятельно заправить прибор вряд ли получится – для этого обратитесь в специализированную фирму. Мастера отыщут место протечки, запаяют его, предварительно наполнив медную трубку фреоном.

Кондиционеры на окно считаются долговечными приборами. Они легко устанавливаются в раму пластикового или деревянного окна, просты в эксплуатации и не требуют дозаправки. Такие агрегаты станут эффективным помощником при борьбе с жарой в летнее время года.

Отличная статья 1

  • Еще больше интересного:

Системы вентиляции для пластиковых окон

При недостатке средств или сомнениях в эффективности вентиляционных клапанов можно обеспечить приточную вентиляцию за счет установки специальной фурнитуры.

Альтернативой окон с вентиляционным клапоном могут стать гребенки на окна, ручки с детской защитой или ручки с функцией микропроветривания.

Эта фурнитура обеспечит возможность более комфортного проветривания помещений с возможностью регулировки потока воздуха. Возможность фиксации створки поможет избавиться от закрывания окон сквозняком или сильным ветром. К недостаткам таких систем вентиляции относится низкая шумоизоляция, отсутствие автоматических режимов управления вентиляцией.

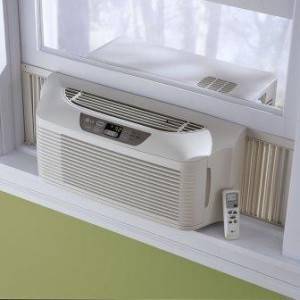

Оконный кондиционер и деревянные окна

Форточные модели кондиционеров представляют собой несложное оборудование, в основном корпусе которых и располагаются все составляющие. Установка такого прибора производится как в поверхность стены, так и в окно. Многие такие блоки имеют компрессор, функционирующий по принципу цикличности. Управляемый термодатчиком, он может самостоятельно включаться и выключаться. Термодатчики бывают как электронного типа, так и сильфонными.

Установить оконный кондиционер в деревянное окно намного проще, чем в некоторые пластиковые. Представляя собой аппарат одиночный, то есть, моноблок, он все же прекрасно справляется со всеми возложенными на него функциями. К тому же, современные модели могут быть снабжены дополнительными функциями, такими, как обогрев и увлажнение. В деревянные оконные системы смонтировать моноблок кондиционирования воздуха несложно. Специальных инструментов эта работа не требует, как и наличия опыта в данной сфере.

Главным является выбор подходящего места для установки аппарата. Это должен быть тот участок на наружной стене, где блок будет максимально защищен от снега, дождя и грязи. В крайнем случае, при отсутствии такой ниши, можно соорудить декоративный козырек для защиты кондиционера.

Необходимо помнить, что вмуровывать в стену кондиционер категорически запрещено, как и закрывать его со всех сторон коробом-защитой. Моноблок обязательно должен со всех сторон обдуваться воздухом. Изготовив металлическую рамку из профиля толщиной, соответствующей весу и массивности модели, ее устанавливают в оконный проем. Измерив кондиционер, в окне следует вырезать проем чуть больший, чем размеры прибора. После того, как аппарат будет установлен, все оставшиеся щели следует тщательно заделать монтажной пеной.

Этапы установки

Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.

Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.

Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.


Жалюзи оконного кондиционера

Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.

  1. В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
  2. Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
  3. Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
  4. Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.


Монтаж кондиционера своими руками

Этапы установки

Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.

Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.

Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.

Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.

  1. В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
  2. Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
  3. Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
  4. Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Алгоритм установки

Процесс установки оконного кондиционера своими руками состоит из нескольких важных этапов. Им нужно следовать как при самостоятельном монтаже, так и при профессиональной установке.

Первый этап: подготовка оконного проёма и рамы

Если кондиционер устанавливается непосредственно в стеклопакет, стоит выбрать такое расположение прибора, чтобы избежать зазоров между корпусом и рамой. Современные моноблоки изготавливаются по стандартным размерам створок пластикового окна, поэтому это требование легко выполнить, если рама имеет стандартные габариты.

Этап второй: Крепёж корпуса

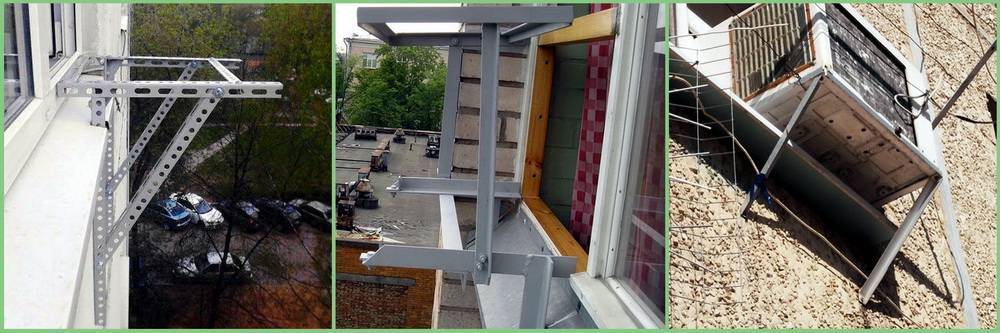

Для установки оконного моноблока, ввиду его значительного веса, необходим кронштейн. Кронштейн крепится к стене и воспринимает всю нагрузку от веса устройства.

Моноблок следует расположить таким образом, чтобы «уличная часть» выступала наружу на расстоянии не менее 25–30 см. Стоит позаботиться о надёжном креплении устройства и его точном совмещении с рамой. В противном случае, охладитель будет создавать шум во время работы и может поломаться.

При установке корпуса не стоит забывать про небольшой угол наклона в сторону улицы. А также необходимо проследить за исправностью дренажной трубы, через которую конденсат будет выводиться наружу. Если на трубке имеется перегиб или изгиб, нужно выровнять её, чтобы избежать появления воздушных пробок.

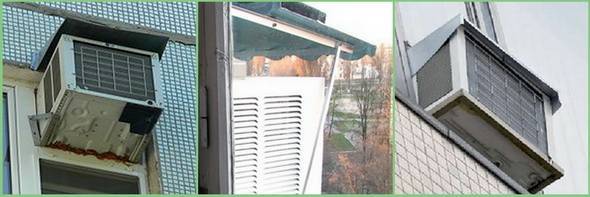

Важно организовать защиту от солнечных лучей и дождя для внешней части охладителя. Сделать это можно при помощи специальных козырьков, которые закроют корпус устройства под углом

Итак, чтобы осуществить установку моноблока, необходимо произвести следующие мероприятия:

  • Вынуть стекло из рамы или целиком раму.
  • Установить кронштейн.
  • Установить моноблок.
  • Загерметизировать зазоры между рамой и устройством.

Этап третий: Подключение к электропитанию

Оконный кондиционер можно подключить к сети электропитания при помощи отдельного провода и выключателя. Мощность устройства следует выбирать в зависимости от возможностей конкретного помещения. И также необходимо проследить, чтобы проводка соответствовала требованиям эксплуатации, указанным в инструкции к устройству.

голоса

Рейтинг статьи

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?


Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

  • Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
  • При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

Открытая створка


Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

  • Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
  • Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

  1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
  2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
  3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.

Основное назначение

Оконник предназначен для того, чтобы охлаждать воздух в помещении площадью 60 кв.м.
В таком режиме он может работать при температуре от 18 до 43° С (у каждого производителя на этот счет свое мнение).

В процессе охлаждения такое устройство снижает влажность воздуха в помещении. В этом есть свои преимущества, например в жаркий полдень, после дождя, когда влажность воздуха достигает максимального значения 100% и осушение воздуха до 30-60% облегчает терморегуляцию организма.

Некоторые модели способны нагревать воздух в помещении. Делать это позволяют модели с реверсированием цикла холодильной машины(в бытовом холодильнике тоже встречается режим нагрева – для оттаивания). Осуществлять нагрев допускается до тех пор, пока температура воздуха на улице не опустится ниже -3° С. При более сильном морозе оборудование может выйти из строя

Для любителей круглогодичного обогрева помещений предусмотрены модели, оснащенные электрическим обогревателем. Такие модели приспособлены для нагревания воздуха в комнате при любом морозе, холодильная машина в это время отключается.

«Оконники» оснащаются сетчатыми воздушными фильтрами, иногда с антибактериальной пропиткой, удерживающей крупнодисперсную пыль. Это позволяет защитить помещение и сам прибор от тополиного пуха, ворса, домашней пыли и прочих загрязнений.

Если не включать кондиционер на охлаждение или обогрев, а выбрать режим вентиляции, он будет выполнять функции пылесоса, очищая воздух и помещение от пыли.

Многие современные кондиционеры способны обеспечивать вытяжную вентиляцию помещения.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

  • Дешевизна в сочетании с длительным сроком службы.
  • Простота конструкции и эксплуатации.
  • В этих системах достигается максимально возможный КПД.
  • Быстрое охлаждение воздуха.
  • Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

  • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
  • Высокий уровень шума.
  • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
  • В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

  • Низкий уровень шума.
  • Функция очистки воздуха от бактерий и пыли.
  • Наличие функции обогрева в холодное время года.
  • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
  • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

  • Стоимость их выше по сравнению с моноблочными моделями.
  • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Как устанавливать внутренний блок на застекленном балконе

При установке внутреннего блока на лоджии либо балконе достаточно предусмотреть ряд базовых правил. Конструкцию монтируют на стену или пол в зависимости от типа оборудования. Предварительно следует утеплить пол, чтобы образующийся конденсат при контакте холодного воздуха с полом не разрушал бетонное покрытие.

Дверь в охлаждаемом помещении должна быть постоянно открыта для правильной работы кондиционера. Нужно понимать, что при размещении наружного блока на застекленном балконе может наблюдаться невысокая эффективность оборудования и разница между выставленной на кондиционере температурой и фактической температурой воздуха.
