Конструкция и принцип работы узлов бензопилы

Устройство механической пилы

Как уже говорилось выше, основным силовым агрегатом пилы является двигатель внутреннего сгорания. Причем в отличие от автомобильного, двигатель у нее двухтактный, по типу мотоциклетного.

Особенностью таких моторов является отсутствие картера, что требует заправки в топливный бак бензина заранее смешанного с маслом. Момент весьма важный, поскольку чистый бензин быстро выведет двигатель из строя.

Двигатель бензопилы

Рабочий блок инструмента – цепная пила, ее привод и крепление (шина). Из специального бачка на рабочий блок подается жидкое масло. Без этого неизбежен быстрый износ и поломка механизма, поэтому следует периодически выполнять проверку системы подачи и наличие масла в бачке.

У бензопилы отсутствует сложная передаточная система. Вращающийся момент коленчатого вала двигателя передается на приводную «звездочку» цепи через одноступенчатую цепную передачу, снабженную специальным устройством – сцеплением. Сцепление позволяет работать двигателю на холостом ходу, а пильная цепь при этом неподвижна.

Устройство бензопилы

Для удержания пилы во время работы имеются рукояти: передняя, обычно дугообразной формы, расположенной перпендикулярно направлению реза, и задняя – продольно расположенная, где располагается рычаг регулировки мощности, а так же предохранительная клавиша.

Устройство бензопилы “Урал” (adsbygoogle = window.adsbygoogle || []).push({});

В городе Перми выпускается одна из самых распространенных марок бензопил. Это профессиональный инструмент, который предназначен для выполнения тяжелых работ. Но допускается его использование и в более простых условиях. По техпаспорту эксплуатировать инструмент можно при температурах от -40 до +40 градусов.

Для заправки используется смесь бензинового топлива марки А-72 или А-93 с машинным маслом.

Устройство бензопилы:

• Двигатель, мощность которого составляет 3,68 кВт.
• Рама.
• Система для устранения вибрации.
• Цепь с автоматическим тормозом и натяжетелем.
• Шина.
• Редуктор.
• Рычаги для управления.
• Гидроклин. Используется для задания направления.
• Кнопка “Старт/стоп”.
• Бак с топливом объемом 1,6 литра.
• Звездочки и руль.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

1. Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
2. Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
3. Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
4. В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
5. Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
6. Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя

Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием

Регулировка тормоза цепи

Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.

Работа тормоза цепи восстанавливается при помощи механической чистки

Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.

Бензопилы помогают быстро и эффективно очистить пространство от деревьев, возвести срубы или заготовить древесное сырье. Но чтобы правильно и безопасно работать с этим инструментом, полезно знать, что у него внутри.

Обслуживание выключателя бензопилы

Выключите цепную пилу и отсоедините кабель свечи зажигания, затем слейте топливный бак. Чтобы добраться до выключателя и его проводов, снимите воздушный фильтр и корпус узла стартера. Чтобы проверить провода переключателя, установите мультиметр на целостность и установите переключатель в начальное положение.

Проверка проводов выключателя.

Отсоедините провод зажигания от электронного модуля зажигания (ЭМЗ), закрепите один пробник на своем разъеме и прикоснитесь другим пробником к другому разъему на клемме переключателя . Мультитестер должен регистрировать непрерывность. Отвинтите заземляющий провод от корпуса и повторите тест. Если провод испытывает неисправность или повреждена его изоляция, замените его идентичным проводом. В противном случае подключите провода.

Очистите контакты переключателя, протерев тонкой наждачной бумагой, затем протрите их куском бумаги. Если переключатель поврежден, замените его точной копией. Чтобы снять выключатель, отсоедините от него провода.

Чистка и замена выключателя.

Открутите выключатель и сдвиньте его. При необходимости нажмите на курок дроссельной заслонки, чтобы управлять переключателем через дроссельную заслонку. Для установки нового переключателя, привинтите его и подсоедините провода к его клеммам. Установите на место корпус стартера и воздушный фильтр.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Как пользоваться бензопилой: эксплуатация, обслуживание, техника безопасности

После покупки бензопилы владельцу не терпится поскорее испытать ее в работе.

Хорошо, если он уже имеет навыки обслуживания и безопасной эксплуатации этого инструмента. Если же такого опыта нет, то не следует спешить с первым пуском.

Потратив немного времени на изучение методики подготовки бензопилы к работе, уяснив приемы безопасного обращения с ней, вы убережете себя от травм и продлите жизнь своей механической помощнице.

Советы о том, как правильно пользоваться бензопилой, делятся на четыре группы:

1. Подготовка.
2. Запуск.
3. Приемы работы и техника безопасности.
4. Обслуживание.

В этом порядке мы и рассмотрим их в нашей статье.

Подготовка инструмента

Бензопила – моторизованный инструмент, основу которого составляет двухтактный двигатель внутреннего сгорания. Он не может работать на чистом бензине, поэтому для запуска требуется приготовить бензомасляную смесь.

Ее пропорция простая: на 1 литр бензина марки не ниже А92 (для дорогих импортных бензопил марка не ниже А95) берем 20 граммов специального моторного масла для бензопил. В инструкции эту пропорцию обозначают 1:50. Размешав в пластиковой емкости топливо и масло, открываем заливную горловину и наполняем бак горючей смесью.

Новичкам советуем быть внимательными, чтобы не перепутать горловину для топлива с горловиной для заливки масла, смазывающего цепь.

На некоторых моделях бензопил они обе размещаются на одной стороне корпуса. Отличить их можно по специальной маркировке, нанесенной рядом с отверстием.

На топливной горловине вы увидите значок бензоколонки. Рядом с маслозаливной горловиной наносится символ капли.

Отметка, до которой в бачок заливается цепное масло, всегда находится поблизости от заправочной горловины. Работая бензопилой, не забывайте периодически поглядывать на нее, чтобы не прозевать момент пополнения бачка.

Кроме пильной цепи, изредка (1 раз в месяц) следует смазывать подшипник шины, расположенный на ее внешней концевой части. У некоторых шин там имеется специальное отверстие, в которое с помощью шприца вбрызгивают несколько капель масла.

Заправку пилы топливом нужно делать только на горизонтальной твердой поверхности.

Обслуживание инструмента

Это показатель профессионализма владельца. Если за бензопилой организован своевременный и качественный уход, то работать она будет надежно и долго.

Закончив работу, инструмент нужно очистить от опилок и мусора. Не забывайте проверить степень натяжения цепи и уровень смазки. Правильное обслуживание бензопилы предполагает регулярную проверку состояния воздушного фильтра. Если не следить за его чистотой, то вам гарантированы проблемы с пуском.

Быстрее всего на данном инструменте изнашивается цепь, шина и ее ведущая звездочка. Поэтому их состояние также нужно постоянно контролировать.

Как избежать преждевременных поломок? Советы по обслуживанию бензопилы

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Читать статью Правильная эксплуатация бензопилы

Читать статью Советы по обкатке бензопил

Система питания бензопил

Система питания двигателя служит для приготовления горючей смеси и подачи ее в цилиндр, а также используется при запуске и остановке двигателя. Она состоит из бензобака, отстойника, топливопровода и карбюратора. Бензобак, прикрепленный к концам трубы рукояток рамы пилы, размещен выше уровня карбюратора, что обеспечивает подачу топлива к нему самотеком. Топливный бак заполняют смесью бензина А-72 или А-76 с автомобильным маслом АС-8 или АС-9 в пропорции 20 : 1 по объему. Для приготовления горючей смеси служит мембранный карбюратор (рис. 4.5) с встроенным топливным насосом и заслонками мотылькового типа.

Рис. 4.5. Схема карбюратора двигателей бензопил МП-5 «Урал-2» и «Тайга-214»:

Карбюратор состоит из корпуса, топливной камеры с мембранным механизмом и топливного насоса. При работе двигателя топливо по каналу через впускной клапан 2 всасывается в полость подкачивающего механизма топливного насоса. Мембрана 22 прогибается вследствие изменения давления в картере двигателя, с которым насос соединен специальным каналом IV. Из насоса по нагнетательному каналу через клапан 19 топливо поступает в топливную камеру 21. Регулирование поступления топлива в камеру обеспечивает мембранный механизм, состоящий из мембраны 3, рычага 20 клапана и пружины 18. Мембрана разделяет топливную камеру на две части, одна из которых соединяется с атмосферой, а вторая через распылители 14 и 8 с диффузором 9. При разрежении воздуха в диффузоре мембрана топливной камеры прогибается вверх и отжимает рычаг 20 от клапана 19. Из камеры топливо поступает по каналам в распылители 8, 14, 15. Проходное сечение каналов и соответственно поступление топлива регулируется винтами 5 и 4. Распыленное топливо через диффузор вместе с воздухом поступает в картер двигателя. Поступление горючей смеси в двигатель регулирует дроссельная заслонка 13. При открытии заслонки поступление горючей смеси увеличивается, образуется большое количество газов, частота вращения коленчатого вала и мощность двигателя возрастают. Перед первым запуском двигателя поступление топлива в карбюратор обеспечивается нажатием на обогатительную кнопку 26, которая отжимает мембрану 3, при этом открывается клапан 19. Для смазки двигателя не предусмотрена специальная система, поэтому трущиеся детали внутри картера и цилиндра смазываются разбрызгиванием масла в смеси с топливом, поступающим через системы питания.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

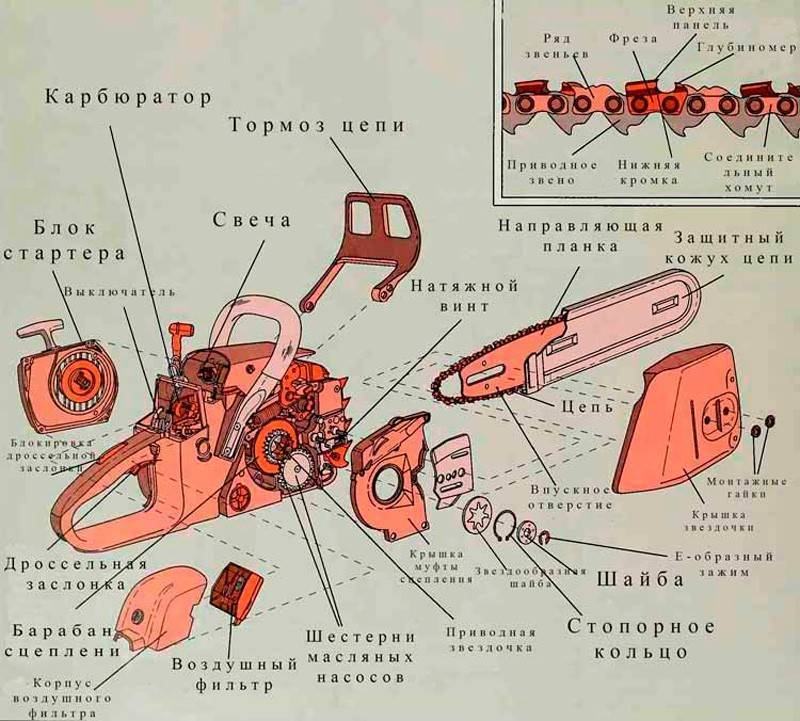

Схема бензопилы

• Карбюратор. Обеспечивает двигатель топливом и воздухом в испаренном виде; фильтр в топливной магистрали предотвращает попадание примесей топлива в карбюратор.
• Блок стартера. При вытягивании ручки пусковой провод проворачивает катушку, вращая маховик; вращение маховика создает магнитное поле, преобразованное с помощью электронного модуля зажигания ( ЭМЗ ) в электрический ток.
• Свеча зажигания. Ввинчивается в камеру сгорания двигателя; воспламеняет топливо, создавая искру от электрического тока, проходящего через кабель свечи зажигания от ЭМЗ.
• Тормоз цепи. Блокирует цепь от вращения в случае возникновения обратной отдачи; защищает руку от прикосновения к цепи.
• Ряд звеньев. Предохранительный стяжной хомут Функция безопасности помогает предотвратить обратную отдачу.
• Фреза. Обеспечивает режущее действие и глубину резания.
• Верхняя панель. Верхний край резака.
• Глубиномер. Определяет глубину реза.
• Приводное звено. Крюкообразные направляющие скользят по канавке направляющей шины и помогают очистить ее.
• Нижняя кромка. Режется на дереве.
• Соединительный хомут. Соединение фрез и приводных звеньев.
• Натяжной винт. Поворачивается для регулировки натяжения цепи; головка расположена на стороне, противоположной направляющей шине.
• Направляющая планка. Рифленый стальной пруток направляет цепь по мере ее вращения.
• Впускное отверстие для масла — направляет смазочное масло на цепь.
• Приводная звездочка. Приводит цепь в движение, вращая ее по канавке направляющей шины.
• Шестерни масляных насосов. Направляет масло из масляного бака во впускное отверстие для масла на направляющей планке; масляный насос может иметь ручное управление.
• Воздушный фильтр. Предотвращает попадание посторонних частиц внутрь карбюратора.
• Барабан сцепления. Захватывается и поворачивается колодками сцепления при вращении приводного вала; приводная звездочка поворачивается вместе с ним.
• Дроссельная заслонка. Регулирует поступление топлива и воздуха в двигатель.

Перед началом ремонта отсоедините кабель свечи зажигания, слейте топливо из топливного бака. Также можно получить информацию о заправке топливом и диагностике свечей зажигания, а также советы по сезонному хранению для удобства выполнения технических работ.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Обслуживание электронного модуля зажигания (ЭМЗ)

Зазор и замена электронного модуля зажигания (ЭМЗ).

Выключите цепную пилу и отсоедините кабель свечи зажигания, затем слейте топливный бак. Снимите корпус стартера и идентифицируйте ЭМЗ.

Зазор и замена электронного модуля зажигания (ЭМЗ).

Для зазора ЭМЗ используйте латунный или пластиковый щуп, который соответствует зазору, указанному производителем. Вращайте маховик, пока его магниты не окажутся как можно дальше от ЭМЗ. Ослабьте винты и сдвиньте ЭМЗ достаточно, чтобы установить щуп горизонтально между ним и маховиком (крайний левый). Вращайте маховик, пока его магниты не совместятся с ЭМЗ. Затянуть винты ЭМЗ и вытащить щуп. Установите на место корпус стартера в сборе, заправьте бензопилу и снова подключите кабель свечи зажигания. Если проблема сохраняется, замените ЭМЗ и кабель свечи зажигания.

Замена электронного модуля зажигания.

Для замены кабеля ЭМЗ и свечи зажигания также снимите воздушный фильтр и корпус двигателя. Используйте щипцы с длинным носом, чтобы снять провод зажигания с ЭМЗ, а затем сдвиньте его из оболочки, удерживая ее у кабеля свечи зажигания. Открутите ЭМЗ и снимите его. Установите точный дубликат ЭМЗ, подсоедините провод зажигания и установите на место корпус двигателя и воздушный фильтр.
