Как устроен и работает струйный принтер

Параметры печати принтеров

Выбирая принтер для использования дома не лишним будет ознакомиться с отдельными характеристиками различных принтеров.

Разрешение

Разрешение печати может отображаться двумя способами: в пикселях на дюйм (PPI) или в точках на дюйм (dpi). Для печатных устройств чаще всего используется второе обозначение. Кроме этого, для лазерных принтеров изображение или текст на распечатываемом документе формируется совершенно иным, отличным от струйных принтеров способом. Несмотря на это сравнить разрешения этих двух разновидностей оргтехники всё же можно.

Лазерный принтер благодаря особенной технологии работы создаёт максимально чистый и чёткий отпечаток, если вести речь о чёрно-белых документах. Цветные изображения наносятся отдельно для каждого цветового компонента. В результате объединения имеющихся цветов и постепенного их нанесения с помощью вышеописанной лазерной технологии получается достаточно качественная и чёткая картинка.

Большинство лазерных принтеров, приобретаемых для домашнего использования, имеют возможность печатать с разрешением, равным 600х600 точек на дюйм. Некоторые модели могут увеличивать этот показатель вдвое. Если нужно более высокое качество печати, купите модель, имеющую 2400х600 или 1200х1200 точек на дюйм. Струйные принтеры могут работать в гораздо большем разрешении – 5760х1440 dpi или даже 9600х2400 dpi.

Скорость печати и ёмкость лотка

Скорость печати лазерных принтеров намного превосходит аналогичный показатель для струйных. Чёрно-белый документ (например, текст) лазерный принтер может распечатать очень быстро, развивая скорость до 37-38 страниц формата А4 в минуту. Для струйного принтера этот показатель будет составлять около десяти или немного более страниц в минуту, т.е. в 4 раза медленнее. Печать цветного изображения увеличивает это время еще в несколько раз.

Ёмкость лотка – это показатель, который важен для тех, кто часто и много печатает. Обычные небольшие по размеру лазерные принтеры позволяют загружать в лоток около 250 листов бумаги. Более серьёзные модели, которые тоже подходят для домашнего использования, могут принять в лоток для подачи бумаги до 850 листов.

Ресурс картриджа

Такой параметр как ресурс картриджа тоже не мало важен для планирования работы в домашних условиях. Обычно информация о максимальном количестве распечаток, которые можно сделать с помощью определённой модели принтера, указывается на упаковке.

Так, чёрный картридж для струйного принтера способен напечатать около 200 страниц, цветной – в два раза меньше (около 100 страниц). Лазерное печатное устройство, использующее сухой чёрный тонер, может выдать около полутора тысяч страниц, цветной – около 1200 листов. Стоит заметить, что ресурс по-разному рассчитывается для чёрно-белого и для цветного принтера, ведь во втором случае требуется обслуживать большее количество картриджей.

Приведенные параметры ресурса печати картриджей рассчитываются при условии 5% заполнения листа (обычный текст). Распечатка документов с изображениями, указанные показатели соответственно уменьшают.

Так же нужно помнить, что новые принтеры комплектуются заводскими картриджами с малой емкостью. Это коммерческий ход производителей. Поэтому с покупкой принтера нужно сразу покупать к нему картридж с увеличенной ёмкостью. В дальнейшем его можно будет более выгодно заправлять.

Строение и принцип работы

Большинство деловых людей пользуются принтерами в повседневной жизни, но единицы из них знают и представляют, как работает струйный принтер.

Картридж для струйного принтера оборудован соплами, в которых и таится секрет его работы. Количество сопел может достигать нескольких тысяч, в зависимости от картриджа. В них подогревается жидкость, называемая чернилами, после чего выталкивается с огромной, недостижимой для оптической системы глаза человека, точностью на носитель.
Внешний вид устройства не представляет собой ничего особенного, а вот его внутренняя структура являет собой очень сложный и улаженный механизм.

Принцип печати схож с работой матричных принтеров тем, что изображение формируется последовательно, по строчкам. Только вместо ударов игл, в случае с матричным, изображение струйного принтера формируется посредством нанесения микроскопических частиц чернил, выбрасываемых соплами.      Краска представляет собой смесь из воды, красящего элемента и специальных химических веществ, не позволяющих чернилам высыхать на протяжении длительного периода времени. Разделяются они на пигментные и водорастворимые. Первые – наносятся на поверхность бумаги, а вторые – пропитывают ее, делая изображение более долговечным и защищенным от воздействия внешней среды.

Чернила могут подаваться на печатающую головку двумя методами: с картриджа, в который встроенный резервуар для краски, и посредством постоянной подачи со стороннего резервуара. Во втором случае, как только порция чернил выбросилась на бумагу, модулятор сразу же сообщает, что их уровень понизился и необходимо подать определенный объем краски для заполнения емкости с краской.

Процесс печати начинается с того, что механизм подачи бумаги (в некоторых моделях используется устройство автоматической подачи, расположенное под небольшим уклоном на задней панели корпуса) с помощью роликов с резиновыми насадками захватывает лист бумаги с лотка.   Система управляется с помощью одного из расположенных в принтере шаговых двигателей. Специальный ролик протягивает лист и продвигает далее внутрь принтера до печатающей головки. Эта головка состоит из нескольких тысяч микроскопических сопел, распыляющих чернила по поверхности бумаги в строго заданном порядке и режиме.

Посредством приводного ремня, выполненного в виде шлейфа, она соединяется со вторым шаговым двигателем, который управляет движением роликов для захвата и подачи бумаги, обеспечивая нужный темп подачи листов в принтер, к печатающей головке. Третий мотор управляет движением печатающей головки в одной плоскости – вперед-назад, а последний — отвечает за своевременное выталкивание чернил из сопел. Эти миниатюрные электродвигатели обеспечивают работу принтера и синхронизируют между собой работу печатающей головки, механизма подачи бумаги и собственно процесса нанесения изображения на поверхность листа бумаги.

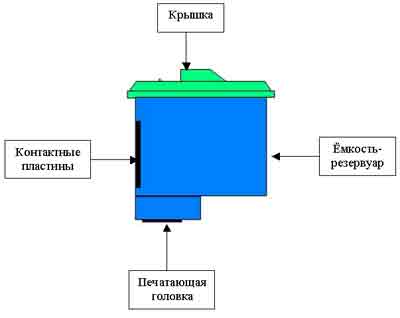

Картридж для струйного принтера состоит из резервуара для чернил и печатающей головки.

Головка представляет собой огромное количество резервуаров, в которых подогреваются чернила. Они называются соплами. В этих соплах расположен микроскопический нагреватель, который, при подаче на него напряжения, мгновенно разогревает капельку краски до температуры кипения. Она тут же испаряется, значительно расширяясь в объеме. При этом образуются пузырьки воздуха, выталкивающие чернила из сопел. Весь процесс основан на том, что жидкость занимает меньший объем, чем образовавшийся из нее газ.

После выключения нагревателя, он мгновенно остывает, и следующая капля поступает для испарения. Процедура происходит с огромной скоростью — каждое сопло за секунду успевает выталкивать несколько тысяч частиц красящей жидкости. Но скорость в таком случае второстепенна. Главное – точность. Каждая капелька должна выталкиваться в отведенное ей время, дабы на листке бумаги появлялись нужные элементы, а не неупорядоченные пятна краски. Диаметр частицы составляет не больше 0.02 мм, что является больше, чем шаг печати. В таком случае капли просто наносятся друг на друга.

Подобным образом происходит и нанесения на бумагу цветного изображения, только производится это посредством смешивания краски из трех или более разноцветных картриджей.

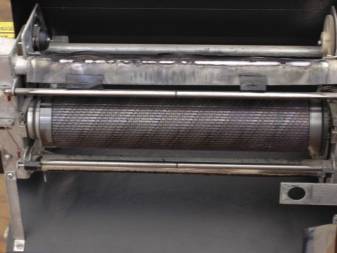

Механизм транспорта носителя

Механизм транспорта носителя включает в себя:

• — двигатель,
• — вал подачи,
• — ролик захвата,
• — выходные направляющие.

Бумага в принтер может подаваться спереди, сзади или сверху. В принтерах фирмы HP (Hewlett-Packard) обычно имеются два источника подачи:

• — спереди (нижний лоток — для пачки бумаги, верхний — для одиночных листов),
• — сзади (это просто щель в задней стенке принтера).

При подаче спереди включается двигатель, поднимается поддон, подводя лист бумаги к ролику захвата. Начинает вращаться вал подачи носителя.

Вал подачи носителя имеет обрезиненные участки, снизу лист бумаги также поддерживается роликами. Таким образом, лист надежно фиксируется и подается в начальное положение области печати (под печатающую головку). При подаче спереди лист переворачивается в механизме подачи на 180 градусов.

Но так можно поступать с относительно неплотной бумагой (плотностью не более 105 — 120 г/кв. м). При работе с открытками используется бумага с гораздо более высокой плотностью (150 — 250 г/кв. м), обладающая повышенной жесткостью, которая должна подаваться из заднего источника. Она не изгибается (как при печати из переднего источника) и сразу подается в рабочую зону.

Фирмы EPSON и CANON часто используют подачу сверху, при этом напечатанное изображение выходит в нижней части принтера. В этом случае носитель также изгибается в механизме транспорта, но изгиб этот невелик (меньше 90 градусов). Поэтому может подаваться как тонкая офисная бумага плотностью 80 г/кв. м, так и картон плотностью до 250 г/кв. м.

Краткий экскурс в историю струйного принтера

Француз Феликс Саварт в 1833 году обнаружил интересное явление – капельки жидкости, выходящие через очень узкое отверстие, имеют одинаковый размер и консистенцию. Только спустя 45 лет лауреат Нобелевской премии в области физики лорд Райли смог объяснить это явление, опираясь на законы природы.

Шли годы, но этот эффект так и не находил применения на практике. Лишь в 1951 году сотрудники компании Siemens в лаборатории смогли применить на практике явление, обеспечивающее одинаковую консистенцию капель жидкости в устройстве для измерения напряжения, названном магнитографом. Спустя десятилетие ученые со Стенфорда разработали метод разбивки капель на одинаковые и равноудаленные одна от другой с возможностью подачи электрического заряда на их поток или избранные участки. Капли, имея определенный цвет, попадали на твердую поверхность, формируя изображение, а заряженные частички жидкости возвращались обратно в коллектор. Это назвали непрерывной струйной печатью.

В 70-х годах IBM смогла лицензировать вышеописанную технологию и разработала на ее основе линейку устройств для печати текста на твердых материалах. В то же время профессор Херс из Швеции разработал технологию регулировки различных параметров потока, добившись печати в градациях серого цвета, а не только черным. Также он смог отрегулировать плотность жидкости, наносимой на поверхность.

В конце 70-х годов Canon разработала технологию термической струйной печати. То же самое создала и Hewlett-Packard независимо от первых, и в 1984 году выпустила доступный для широкого круга пользователей струйный принтер.

Различные виды чернил для работы со струйными принтеры

Чернила делятся на два основных типа – на основе красителя и на основе пигмента краски.

Начнём с водорастворимых чернил. Они создают максимально яркое и насыщенное изображение. Секрет – в полном отсутствие твердых частиц , что позволяет краске плавно ложиться на бумагу. Однако срок хранения кратковременен, быстро выцветают, особенно губительно для таких изображений является попадание ультрафиолета, то есть солнечных лучей . Хотя по большей части это вопрос способа хранения. В тени они будут гораздо дольше храниться, чем под солнечными лучами.

Влага не менее губительна в данном случае . Оттого и называются водорастворимыми. Лучшим вариантом будет хранение этих изображений в альбоме или в помещении при комнатном свете.

В пигментных красках чернила имеют в своем составе твердые частицы. Вода им не страшна, впрочем как и солнечный свет. Могут храниться до 75 лет и свыше . Цена этому – тусклость изображения. При разной степени освещенности видны разные оттенки . На глянцевой поверхности также не нанесешь пигментные чернила , попросту размыто будет изображение .

Основными конструктивными элементами струйного принтера являются печатающая головка, картриджи, СНПЧ, механизм подачи бумаги, моторы, датчики, панель управления, интерфейсные разъёмы и корпус.

Как работает струйный принтер

Сначала датчик подачи бумаги загружает бумагу в принтер. Ролик вытягивает бумагу и продвигает внутрь принтера. Картриджи и трубки составляют систему распределения чернил. Но сердцем струйного принтера является печатающая головка. Она состоит из сопел, которые распыляют чернила.

Приводной ремень прикрепляет головку к шаговому двигателю. Именно так работает принтер, при помощи таких частей он расшифровывает информацию, посылаемую компьютером. Его задача состоит в том, чтобы скоординировать работу печатающей головки, бумаги и чернил.

Чернила представляют из себя специальную смесь воды и красящих химических веществ, которые не позволяют им высыхать. Картриджи располагают как правило не больше трех цветов: голубых, желтых и пурпурных. В комбинации эти цвета могут дать огромное количество цветов. Имея всего 4.5 миллилитра краски, цветной картридж может выдать около 900 миллионов капель.

Главную роль играют 4 небольших моторчика. Один моторчик приводит в движение датчик бумаги, другой – ролик, проталкивающий бумагу в принтер , третий заставляет печатающую головку двигаться вперед и назад по бумаге , последний отвечает за выталкивание чернил .

Печатающая головка сделана из силикона , которая легко принимают любую форму , состоящая из огромного числа сопел ( в среднем 3000). Некоторые принтеры могут сами чистить печатающую головку .Каждая сопла предназначена для своего цвета. Эти соплы похожи на котлы .

Из них жидкость выталкивается под воздействием тока и начинает деформироваться , тем самым проталкивая жидкость вперёд. Благодаря этой системе можно варьировать размер капель, которые будут выходить из отверстия. Скорость пьезоэлектрической печати на порядок выше чем термической.

C термоэлементом все обстоит иначе, который нагреваясь , образует вокруг себя пузырьки , которые выталкивают жидкость . В это время образуются газовые пузыри с чернилами , которые создают сильное давление в чернильной камере, после чего капли выходят через отверстия. После этого давление исчезает и туда попадает следующий определенный объем красок .

Так как температура работы очень высокая, то чернила необходимы на водной основе, чтобы не возгорались. Всё это происходит невероятно быстро. За 1 секунду сопла выталкивает 24000 капель, в случае с черными чернилами эта цифра достигает 35 000. Средняя скорость печати струйных принтеров — 10 листов A4 в минуту. Помимо скорости также важна и точность нанесения этих капель.

Благодаря такому невероятному устройству струйного принтера, начиная от моторчиков , и заканчивая печатающей головкой , мы можем наслаждаться быстрой и качественной печатью , без излишних напряжений и без определенного знания принципа печати, познаний в техники и электронике .Полагаю, принцип работы струйного принтера понятен.

Этап шестой: пьезоэлектрическая печать

В 1993 году компания Epson впервые использовала в своих принтерах пьезоэлектрическую систему печати, название которой происходит от английского Piezoelectric Ink Jet. Технология пьезоэлектрической печати основана на свойстве пьезокристаллов под действием силы тока изменять объём и форму. В таких картриджах одной из стенок является пьезоэлектрическая пластина. Под влиянием тока пьезоэлектрическая пластина выгибается, уменьшая объём чернильной камеры. При этом лишние чернила выталкиваются через сопло наружу.

Пьезоэлектрическая технология печати

Стационарную печатающую головку не приходится менять, поэтому она экономически выгодна. Однако при смене картриджа воздух может закупорить сопла, ухудшив при этом качество печати.

Как работает струйный принтер

1. Протяжные ролики затягивают бумагу внутрь аппарата.
2. На печатающую головку подаются чернила. Они смешиваются в определённой пропорции для получения необходимого оттенка, а затем выдавливаются через сопла на листок.
3. На головку передаются координаты изображения и код наносимого цвета. Мотор активирует приводной ремень, который передвигает головку по заданным координатам.
4. После смешивания краситель через мелкие сопла выводится на бумагу. Способ вывода будет зависеть от принципа печати (термоструйная или пьезоэлектрическая печать). Первый вариант подходит для водных чернил, второй – для пигментных.
5. Цветные чернила распыляются на бумагу со скоростью 20-25, чёрные – более 35 тыс. капель/с. Можно печатать 10 и более страниц на минуту.

Методы нанесения изображения

Пьезоэлектрический

Метод основан на способности плоских пьезокристаллов, связанных с диафрагмой, менять свою форму под действием проходящего через них электричества. Сжимаясь и разжимаясь, кристаллы заставляют чернила выходить из головки наружу и формировать на бумаге рисунок, состоящий из мелких точек. Метод используют компании Epson, Brother.

Рис. 8

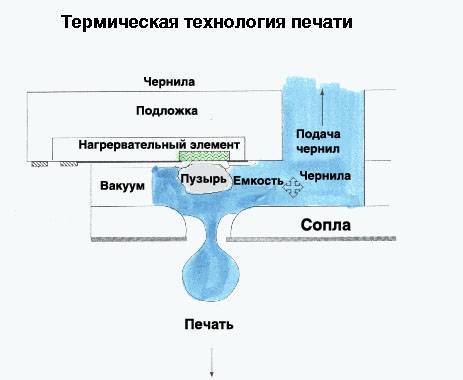

Метод газовых пузырей

Метод называется Bubblejet. Для печати дюзы (сопла) оборудуются специальными элементами, сильно нагревающимися под влиянием электричества. После нагрева жидкая краска превращается в газовые пузырьки, увеличиваясь в объёме и повышая давление, под которым излишки красителя выходят наружу. Технология активно применяется компанией Canon.

Рис. 9

Рис. 10

Метод drop-on-demand

В технике задействован отдельный механизм, работающий совместно с нагревателем. Он быстро и точно наносит краску в нужных местах листа, обеспечивая высокую контрастность и насыщенность цветов. Такой принтер можно использовать для печати полутоновых графических изображений.

Устройство струйного принтера

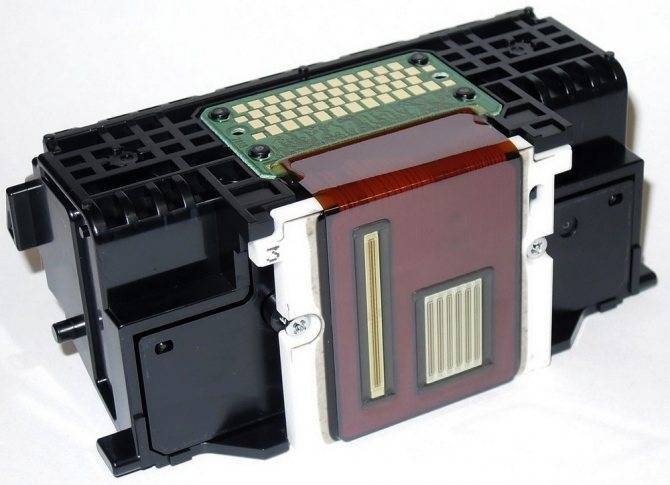

Печатающая головка

Отдельная деталь, состоящая из множества мелких сопел. Устройство печатающей головки у разных принтеров практически не отличается. Может меняться только количество отверстий и их расположение. Так, в первых моделях их было всего 12, а сейчас может доходить до нескольких тысяч. Чернила через сопла выдавливаются по пьезоэлектрической или термической технологии.

Характеристики ПГ:

1. Количество цветов. Минимальное – 4, максимальное – 12. Чем больше красителей, тем качественнее печать и лучше цветопередача.
2. Размер капли. Чем меньше выдавливаемая капля чернил, тем чётче рисунок.
3. Разрешение печати. Чем больше точек помещается на одном дюйме площади листка, тем качественнее изображение.

Рис. 1 Рис. 2 — картридж без встроенной головки

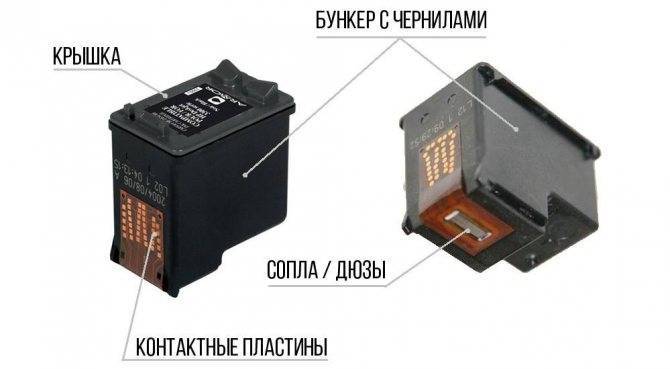

Картридж

Это небольшая пластиковая ёмкость длиной не более 10 см. Чёрный краситель хранится в отдельной ёмкости, а цветные могут находиться как в отдельных, так и в совмещённых картриджах. Совмещённая чернильница имеет вид пластиковой коробки, которая внутри разделена перегородками на три отсека.

Рис. 3

Рис. 4

Механизмы подачи бумаги

В него входит лоток для бумаги, моторчик, приводящий в движение ролики подачи. Лоток у разных моделей может находиться как сверху, так и снизу. Основной проблемой механизма является отказ от захвата страниц, но это бывает редко и легко устраняется самостоятельно.

Панель управления

Может состоять всего из нескольких кнопок или иметь встроенный экран для управления настройками. Панель интуитивно проста в управлении, дополнительно может иметь поясняющие надписи. Располагается на передней части принтера.

Рис. 5

Корпус

Это внешняя оболочка, изготовленная из пластика чёрного или белого цвета. Защищает рабочий механизм от попадания внутрь загрязнений, влаги и солнечных лучей. Корпус МФУ и обычного принтера может различаться.

Моторчики

Их всего четыре:

1. Отвечает за функционирование ролика, захватывающего страницу и втягивающего её внутрь принтера.
2. Приводит в действие автоподатчик.
3. Активирует механизм, двигающий печатающую головку.
4. Способствует доставке чернил из картриджа на бумагу.

Разъёмы подключения

На смену кабелям LTP пришли USB и Ethernet. Их проще использовать, и работают они быстрее. Если техника старая и имеет LTP-порт, подключение к компьютеру можно осуществить через переходник.

Датчики

Выполняют следующие функции:

• определяют, попала ли страница внутрь аппарата;
• следят за расположением головки по отношению к листу;
• отслеживают размер и характеристики бумаги;
• определяют наличие внутри принтера посторонних предметов.

Рис. 6

Абсорбционная губка

Губка, находящаяся внутри емкости картриджа представляет собой поглощающий материал, функция которого заключается в удержании красящего вещества. Обычно в качестве материала такого типа используется губка с микропористой структурой.

Таким образом, устройство струйного картриджа является не особо сложным и количество элементов, из которых он состоит, является минимально возможным. В свою очередь, это позволят производителям как оригинальных, так и совместимых расходных материалов оптимизировать их стоимость и делать печать более доступной. Несмотря на это, перезаправка струйного картриджа является в несколько раз более выгодным вариантом, нежели покупка новой детали.

Заправка картриджа струйного принтера

Заправка картриджей в домашних условиях сильно отличается для принтеров различных производителей, однако существуют общие правила. Если следовать им, то заправка не принесет особых хлопот.

При заправке картриджа чернилами от неизвестного или просто другого производителя, картридж следует предварительно тщательно промыть от остатков предыдущих чернил

Для этого лучше использовать дистиллированную воду или же специальные жидкости для промывки, при этом важно, чтобы в них не было щелочи, поэтому мыла не подходят
Если же при заправке тип чернил не изменяется, необходимо перезаправлять картридж, не дожидаясь его опустошения.

Перед заправкой картриджа необходимо обратить внимание на его целостность. На корпусе не должно быть трещин, а для моделей, которые совмещены с печатающей головкой, должна соблюдаться целостность токопроводящей гибкой платы с электрическими контактами
Иногда попадаются низкокачественные чернила, которые могут разрушить медь на этой плате.

Перезаправку нужно производить сразу же после окончания чернил в резервуаре, потому что чернила, которые остались в соплах, могут засохнуть и картридж придется чистить

Причем не факт, что после этого он будет хорошо работать.

При заправке картриджей чернилами, их необходимо вводить медленно, чтобы избежать образования пузырьков воздуха.

Обзор видов

Принтеры бывают разными: лазерными или матричными, струйными и сублимационными, имеют большой формат либо портативные габариты. Их базовая классификация учитывает именно способ печати, применяемый в устройстве, но есть и другие основные характеристики. Среди них – назначение оборудования: для печати на кружках, на дисках, на бумажных листах, для создания фотоснимков применяются разные приборы.

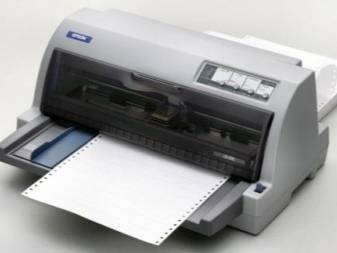

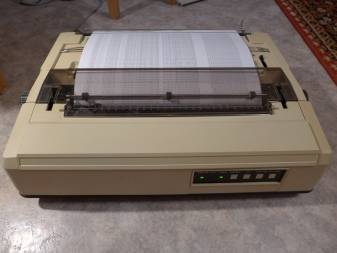

Матричные

Редко используемый сегодня вариант. Этот вид принтеров наиболее близок к классическим печатным машинкам, в нем есть подвижная каретка и матрица в виде головки с набором игл. Перенос оттиска производится построчно при надавливании остриями на красящую ленту. В головке установлено от 9 до 24 игл – чем их больше, тем четче получается оттиск. Сегодня матричная печать сохранилась в кассовых аппаратах.

К преимуществам этого метода можно отнести неприхотливость в работе. Готовые оттиски не боятся механического истирания и контакта с влагой. Но матричные принтеры работают медленно, шумно и не дают высокой детализации изображения.

Лазерные

Фактически за почти столетие с момента изобретения ксерографии эта технология претерпела лишь незначительные изменения. Лазерная печать на принтере подходит для документов, графиков и диаграмм, фотоснимков. В ней используется порошковый краситель, который при нагреве запекается, образуя прочное соединение с бумагой. Оттиски не боятся выцветания, трения влаги, а сами лазерные принтеры малочувствительны к качеству бумаги.

Струйные

Печатное оборудование этого типа применяют и в промышленном создании рекламной продукции, и дома или в офисе. Струйные принтеры обладают высокой скоростью печати, формируют изображение на основе множества точек. В качестве печатного элемента выступает матрица с соплами, подводом красящих веществ – емкости встраиваются в картридж или монтируются в корпусе. Из-за большого расхода красящего вещества в струйных принтерах в обиход вошли более экономичные варианты с СНПЧ — системой непрерывной подачи чернил. На большинство обычных моделей ее можно установить в виде внешнего блока.

Струйные принтеры самые разнообразные по функциональным возможностям и совместимости с разными типами красителей. Среди них есть варианты:

• на водной основе, самые доступные;
• пигментные для фотопечати;
• сольвентные (полиграфические) для рекламной продукции;
• на масляной базе для промышленной маркировки;
• спиртовые с ускоренным циклом высыхания;
• термотрансферные для переноса принтов на ткани.

По назначению выделяют домашние и офисные модели, рекламные — интерьерные для создания декора и широкоформатные. Для печати оттисков с фотографий используют устройства с СНПЧ. Для салонов ногтевого сервиса выпускают специальные маникюрные устройства, а для создания декоративных принтов на дисках и других предметах – сувенирные.

Струйные модели отличаются тихой, почти бесшумной работой, хорошей производительностью и отличной цветопередачей. Их основной недостаток — высокий расход чернил.

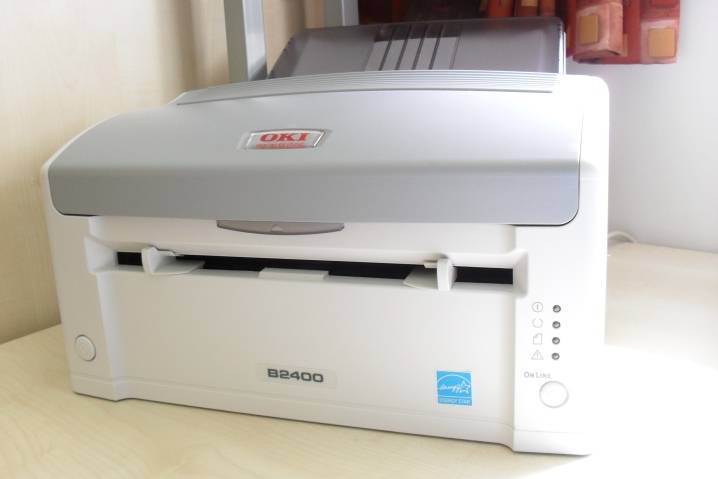

Светодиодные

Принцип работы таких принтеров аналогичен лазерным, но здесь используется пучок светодиодных лучей. Устройства надежны и долговечны, обеспечивают скорость печати до 40 листов в минуту. Качество оттисков отличное, но стоят принтеры почти вдвое дороже лазерных при схожем функционале.

Многофункциональные устройства, или МФУ, объединяют в своем корпусе возможности сразу нескольких видов техники. Они хорошо подходят для использования в формате домашнего офиса, могут выполнять печать снимков, документов, сканировать и копировать оттиски.

Редко используемые типы

Среди устройств для печати есть и те, что используются относительно редко. Это сублимационные модели, применяемые в полиграфии. Барабанные принтеры, уже вышедшие из обихода, но обладающие непревзойденной скоростью печати. Лепестковые модели — прообраз матричных принтеров, но с особой системой размещения символов.

Модели

Называя модели принтеров сразу оговоримся, что модельный ряд все время усовершенствуется, поэтому необходимо перед выбором принтера посмотреть все возможности новых современных модей.

фирма Hewlett Packard модели: 930С(8-9 стр./мин), DeskJet 1280Сsc(8-9 стр./мин) DeskJet 1100Сse (8 стр./мин), DeskJet 1600 СM(9-10 стр./мин), Office Jet G55, G95,  DeskJet 2050, BUSINESS INKJET 1000/1200/2300/2800, DESKJET 6943 (36стр./мин), DESKJET 9800

фирма Epson и его модели: Stylus Photo 750(6-8 стр./мин), Stylus Color 980(8-9 стр./мин), Stylus Color 1520(7 стр./мин), PHOTO R320, PICTUREMAT, STYLUS C110, STYLUS C20SX

фирма Canon модели:  Canon PIXMA iP3600, PIXMA iP4940, PIXMA iP2700, PIXMA iX7000, PIXMA iX6540

фирма Lexmark : Color Jetprinter Z815 (10 стр./мин), Color Jetprinter 3200 (6 стр./мин), Color Jetprinter Z32 (7 стр./мин)

фирма Xerox: 8142/8160

Встречаются струйные принтеры профессиональной серии с приставкой Pro отличаются от обычных повышенной скоростью печати, удобством подачи бумаги, ценой, используются как сетевые.

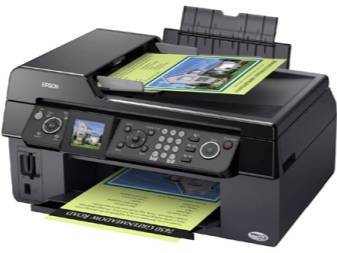

На базе струйных принтеров созданы многофункциональные печатающие устройства (МФУ), включающие в себя принтер/сканер/копир  а также факс  и модем.

Способ подачи бумаги

Бумага может загружаться в принтер вертикально через верхний лоток для бумаги. Если лоток размещается снизу, страницы подаются на печать горизонтально. Листок забирается валиком с резиновой накладкой, для более надёжной фиксации бумаги предусмотрен дополнительный резиновый валик. Независимо от способа подачи листов ориентация напечатанного изображения может быть книжной или альбомной, она задаётся в настройках печати.

Для беспроблемной подачи страниц надо следить за чистотой лотка. В него не должны попадать посторонние предметы, иначе листки сморщатся, будут пачкаться краской и неравномерно захватываться.

Типы чернил

Для струйной печати используются водорастворимые и пигментные чернила. Последние отлично подходят для получения картинки высокого качества, поэтому устройства с такими красками устанавливаются в фотосалонах или на производстве фотообоев. Чернила на водной основе, кроме красителя, в своем составе имеют компоненты, которые помогают чернилам легко пропитывать бумагу, закрепляться в ней, окрашивая волокна и очень быстро высыхать.

Струйный принтер способен напечатать цветную картинку, устойчивую к механическим повреждениям, хорошего качества. Единственное чего боится такая распечатка — это вода. При намокании картинка или текст полностью испортится. Для получения всей палитры оттенков используются такие цвета, как: • желтый; • синий; • пурпурный (красный); • черный. Этого спектра достаточно для распечатки неплохих картинок в домашних условиях и даже фотографий. Но для создания более ярких, качественных изображений принтер для печати фотографий комплектуют палитрой с большим числом чернил. Например, добавляют светло-синий, светло-пурпурный и другие оттенки.

Казалось бы, из трех предложенных цветов можно сделать черный. На практике таким способом получить насыщенный черный цвет не получается. Это может быть связано с неудовлетворительным качеством красителей для создания чернил, или воздействием других веществ, которые добавляют в чернильный раствор, чтобы он был более устойчивым и быстросохнущим. Поэтому каждый струйный принтер имеет отдельный картридж с черной краской.

Что же внутри

Как же выглядит устройство струйного принтера? Основной элемент – печатающая головка (в её изготовление заложено 80% цены аппарата). Именно сюда поступает красящее вещество, предварительно проходя через дюзы. Нет повода для беспокойства, ничего не выльется – отверстия слишком малы, да и саму краску удержит поверхностное притяжение. Непосредственно под «дырками» находятся небольшие полости, куда краска будет стекаться из емкостей.

Сама головка вместе с отсеками для чернил закреплена на каретке. Именно эта деталь совершает движения вперед-назад поперек листа бумаги и обеспечивает попадание на него краски.

Конструкция принтера такова, что после получения задания лист попадает в печатный отсек. Далее он будет перемещаться внутри благодаря специальному продвигающему его механизму (валик продвигает мотор). Бумага будет дополнительно прижата к листу специальными валиками. В некоторых устройствах есть возможность двусторонней печати – в этом случае печать идет одновременно на двух сторонах листа бумаги.

Устройство струйного принтера

Структура большинства  моделей струйных принтеров такова – это простые механизмы для протяжки бумаги, внутри которых расположен чернильный картридж. Именно картридж определяет технологические возможности данного принтера. Поэтому во многих моделях принтеров стоимость картриджа может доходить до половины полной стоимости принтера. При постоянном использовании картриджи приходится менять довольно часто, что делает владение струйным принтером достаточно дорогим удовольствием. Стоимость содержания такого принтера приближается к стоимости лазерного принтера и тут перед нами встает вопрос – что же делать? Может выгоднее приобрести лазерный принтер? Однако для этой проблемы существует еще одно решение – научиться заправлять картриджи самостоятельно. Это не очень сложно, однако, следует сразу смириться с тем, что качество печати будет немного хуже, чем на новом картридже. Поэтому перезаправлять рекомендуется только черные картриджи – ведь к качеству черно-белой печати обычно предъявляются не такие высокие требования как к цветной или фотопечати.
