Виды вакуумных насосов и их принцип работы

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

• ядро насоса;
• тройник;
• сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

• вы открываете кран;
• в систему поступает вода;
• в шланге создается разрежение;
• вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Области применения вакуумного оборудования

Изобретение агрегатов для вакуумирования позволило человеку решить массу проблем. Сегодня вакуумные насосы успешно используются во многих сферах, среди которых можно выделить:

• Защита окружающей среды – для этого применяются приборы с очистным фильтром и контейнерами. Они отличаются компактностью и низким уровнем шума;
• Полиграфия – в этой сфере применяется водоструйный насос, помогающий при копировании, сканировании и подготовке изображений;
• Пищевая промышленность – в этой области промышленные насосы эксплуатируются для подготовки фруктов, овощей и мясных изделий, а также для их дальнейшей расфасовки по вакуумным контейнерам;
• Медицина – в этой отрасли применяются мини-вакуумные приборы и трубки для дыхательных путей и откачивания крови;
• Химическая промышленность – здесь форвакуумный насос используется для сжатия газов, а также перегонки веществ и продуктов их распада;
• В хозяйстве – в этой отрасли используется фекальный вакуумный насос, который быстро справиться с очисткой выгребных ям и других резервуаров с нечистотами.
• В спасательных службах – в этой области используется шиберный насос, обладающий высокой мощностью и сравнительно крупными габаритами. Он позволяет выкачивать воду для обслуживания автомобилей, применяемых для пожаротушения.

Вакуумные насосы также нередко используются в строительстве, фармакологии и на нефтедобывающем производстве. Они выкачивают газообразные вещества, очищая основной продукт от посторонних примесей.

Какое разряжение создает вакуумный насос

Основной принцип вакуумного насоса любого типа – это вытеснение. Он одинаковый у всех вакуумных насосов любого размера и любого способа применения.

Другими словами, принцип действия вакуумного насоса сводится к удалению газовой смеси, пара, воздуха из рабочей камеры.

В процессе вытеснения изменяется давление, и молекулы газа перетекают в требуемом направлении.

Навигация:

Два важных условия, которые должен выполнить насос – это создать вакуум определенной глубины, откачав газовую среду из необходимого пространства и сделать это в течении заданного времени.

Если какое-то из этих условий не выполняется, то приходится подключать дополнительный вакуумный насос. Так, в случае необеспечения требуемого давления, но за нужный промежуток времени, подключается форвакуумный насос.

Он дополнительно снижает давление, чтобы выполнились все необходимые условия. Этот принцип работы вакуумного насоса подобен последовательному подключению.

И наоборот, если не обеспечивается скорость откачки, но при этом достигается нужная величина вакуума, то потребуется другой насос, который поможет достичь необходимый вакуум быстрее. Такой принцип работы вакуумного насоса схож с параллельным подключением.

Примечание. Глубина вакуума, создаваемого вакуумным насосом зависит от герметичности рабочего пространства, которое создают элементы насоса.

Чтобы создать хорошую герметичность рабочего пространства применяется специальное масло. Оно уплотняет зазоры и полностью их перекрывает. Вакуумный насос, имеющий такое устройство и принцип действия называется масляным.

Если принцип вакуумного насоса не предусматривает использование масла, то он называется сухим. Преимуществом в использовании пользуются сухие вакуумные насосы, так как они не требуют обслуживания с заменой масла и так далее.

Кроме вакуумных насосов промышленного назначения, широкое применение получили небольшие насосы, которые можно использовать в домашних условиях.

К ним относится ручной вакуумный насос для перекачки воды из скважин, водоемов, бассейнов и прочего. Принцип работы ручного вакуумного насоса разный, все зависит от его типа.

Различаются такие виды ручных вакуумных насосов:

1. Поршневой.
2. Штанговый.
3. Крыльчатый.
4. Мембранный.
5. Глубинный.
6. Гидравлический.

Поршневой вакуумный насос работает за счет движения внутри него поршня с клапанами в середину корпуса. В результате давление уменьшается, и вода через нижний клапан поднимается вверх пока ручка поршня опускается вниз.

Штанговый вакуумный насос похож по принципу действия на поршневой, только роль поршня в корпусе выполняет очень вытянутая штанга.

Крыльчатый вакуумный насос имеет совсем другой принцип действия. Давление в рабочей камере насоса создается за счет движения рабочего колеса с лопастями (крыльчатка). При этом вода поднимается по стенке камеры, это повышает давление и, вода выплескивается наружу.

Более сложной конструкции является роторный вакуумный насос.

Но эта сложность компенсируется тем, что в возможности насоса входит перекачка не только воды, но и более тяжелых масляных жидкостей.

Принцип действия

Принцип действия основной части вакуумных насосов заключается в том, что разряжение воздуха, которое создают такие устройства, достигается за счет изменения объема рабочей камеры. Для следующих типов вакуумных насосов принцип работы характерен вышеуказанный:

• ротационные устройства;
• водокольцевые вакуумные насосы (ВВН);
• вакуумные насосы поршневого типа.

Устройство жидкостно-кольцевого вакуумного насоса

Машины, работающие по данному принципу, создают предварительное разрежение воздуха. Такое состояние воздушной среды, которого вполне достаточно для решения многих задач, называют форвакуумом. Для того чтобы создать более глубокий вакуум, необходимо использовать насосные устройства других типов, к которым, в частности, относятся:

• молекулярные;
• турбомолекулярные;
• вакуумные насосы водо-, пароструйного и паромасляного типа;
• диффузионные и эжекторные устройства.

Направления движения струи газа, жидкости или твердой поверхности и молекул откачиваемой среды могут совпадать или располагаться перпендикулярно друг к другу (турбомолекулярные насосы).

Принцип работы пароструйного вакуумного насоса

Эффективность работы большей части вакуумных насосов зависит от того, насколько эффективно в них реализуется принцип вытеснения. Объем вакуума, который они способны создать в замкнутом пространстве, напрямую зависит от того, насколько герметичной является их рабочая камера. За обеспечение герметичности последней отвечает сразу несколько элементов конструкции вакуумного насоса – рабочее колесо и пластины, которые зафиксированы на его внешней поверхности, золотники.

Нередки ситуации, когда насос вакуумный способен откачивать газовую среду, но его технических возможностей недостаточно для того, чтобы понизить ее давление до требуемого значения. В таких случаях используется одновременно несколько вакуумных насосов, подключаемых друг к другу последовательно. Если же необходимо повысить скорость формирования вакуумной среды, также используется несколько насосов, но в таком случае они соединяются по параллельной схеме.

Из медицинского шприца

Узнав о том, как сделать насос из шприца, можно, используя очень недорогие расходные материалы, изготовить устройство для откачивания небольших объемов газа или жидкостей. Для того чтобы сделать такое устройство, которое может оказаться полезным во многих ситуациях, потребуются следующие расходные материалы и комплектующие:

• тройник, изготовленный из пластика;
• трубка из гибкого полимерного материала, диаметр которой должен совпадать с диаметрами отверстий в шприце и тройнике;
• два обратных клапана (в этом качестве можно использовать устройства, которыми оснащают аквариумные компрессоры);
• медицинский шприц, от объема которого будет зависеть мощность изготавливаемого вакуумного насоса.

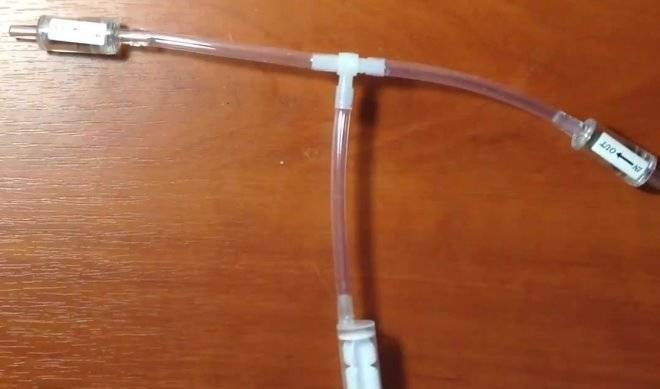

Полимерная трубка должна плотно сидеть на тройнике

Из медицинского шприца вакууматор своими руками изготавливается в следующей последовательности.

1. Гибкая полимерная трубка нарезается на отрезки длиной примерно 10 см, каждый из которых подсоединяется к тройнику таким образом, чтобы они максимально плотно облегали его носики. После соединения трубок с тройником к одной из них, располагающейся под прямым углом к двум остальным, также максимально плотно подсоединяется носик шприца.
2. Концы двух трубок, расположенных друг напротив друга, соединяются с обратными клапанами, один из которых должен пропускать воду только по направлению к тройнику, а второй – только от него. Ориентироваться при установке обратных клапанов следует на стрелки, нанесенные на корпуса таких устройств.

Стрелки на клапанах не должны смотреть друг на друга

Использовать простейшую вакуумную помпу, изготовленную из медицинского шприца, можно для перекачивания воды из одного сосуда в другой. При этом в перекачиваемую жидкость погружается обратный клапан, который пропускает воду только к тройнику, а в пустую емкость тот, который обеспечивает движение жидкой среды только от тройника. Чтобы привести такой вакуумный ручной насос в действие, достаточно начать перемещать поршень шприца.

Чтобы проверить работу насоса, попробуйте перекачать воду из одной чашки в другую

Наиболее распространенные типы вакуумных насосов

Учитывая широту применения устройств для вакуумирования, становится ясно, что вариантов их конструкции существует множество. Попробуем выделить наиболее часто используемые.

Пластинчато-роторные насосы

Пластинчато-роторные механизмы, подразделяющиеся на масляные (рабочие поверхности смазываются специальными вакуумными составами) и безмасляные (смазка не требуется). Данный тип конструкций имеет собранный на валу электродвигателя ротор, и не отличается слишком высокой скоростью откачки, поэтому они используются для закрытых систем небольшого размера. Конструктивно рабочая камера этой аппаратуры состоит из двух модулей, имеющих разный объем. Перемещение ротора и лопастей определяет движение газовой среды по принципу «замещения» внутреннего объема отсеков попеременно. Пи этом нагнетание газа из одной камеры в другую приводит к открыванию выпускного клапана, через который происходит стравливание среды в камеру всасывания. Устройства роторного типа работают в области вакуума низкой глубины и являются одними из самых популярных видов вакуумных насосов.

Водокольцевые насосы

Водокольцевые вакуумные насосы, работающие в области глубокого вакуума, с точки зрения своего устройства сходны с пластинчато-роторными устройствами. Образование области сниженного давления в этой конструкции происходит за счет погружения вращающегося ротора (импеллера) в жидку среду (чаще применяется чистая вода), которая должна непрерывно поступать в установку. Вращение ротора с лопатками внутри жидкости приводит к сжатию закачанного в систему газа и его перемещению к выходному клапану рабочей камеры. Оттуда газообразная среда выпускается из насоса под давлением. Такой ход ротора внутри камеры обеспечивается его эксцентричным положением внутри рабочего пространства. Обладая массой преимуществ (резистентность по отношению к примесям в транспортируемой газообразной среде, простоте устройства, отсутствие масляных включений в откачиваемом газе и некоторые другие), водокольцевые вакуумные насосы требуют периодического обслуживания сервисной жидкости, что является их недостатком.

Мембранно-поршневые

Мембранно-поршневые насосы, в рабочей камере которых производится сдавливание газообразной среды за счет перемещения поршнем гибкой, не проницаемой для молекул газа мембраны. При этом при сжатии газ из рабочей камеры выводится через выпускной клапан за пределы насоса, что определяет снижение давления в камере, за счет которого происходит втягивание новой порции в систему. Поршень в этих установках приводится в движение валом электродвигателя, соединенного с шатуном посредством эксцентрика. Главное преимущество таких типов вакуумных насосов их практически полная бесшумность и универсальность в отношении транспортируемой среды (к примеру, конструкция и тип привода в таких аппаратах обуславливает отсутствие возможности образования искр, поэтому механизмы данного типа пригодны для перекачивания пожаро- и взрывоопасных сред).

Кроме того, в быту и промышленности применяются и другие типы конструкций, отличающихся производительностью и глубиной получаемого вакуума. К ним относятся спиральные, кулачковые, вихревые и другие модификации вакуумных насосов, различающихся по производительности, контролируемой по национальному российскому стандарту ГОСТ Р 53335-2009, соответствующему международному нормативу ИСО1607-1:1193. Конструкция насосов разных типов должна изготавливаться согласно разным нормативам, к примеру, для пластинчато-роторных устройств это ГОСТ 14707-82.

Таким образом, вакуумные насосы, как устройства для получения состояния среды, давление в которой ниже атмосферного, представляют собой конструкции различной производительности, объема и габаритов. Конкретный характер применения этой аппаратуры определяется особенностями конструкций такого назначения.

Видео на тему

Изготовление пеллет своими руками в домашних условиях

Сегодняшняя статья – первая часть большого материала по вакуумным насосам, который мы подготовили в справочных целях. В ней описано общее назначение, принцип действия. Также мы подробно отвечаем на вопрос, чем вакуумные насосы отличаются от своих родственников — воздушных компрессоров.

Введение

Оборудование, используемое для создания вакуума, аналогично воздушным компрессорам. Его даже можно использовать для получения сжатого воздуха или для получения вакуума в зависимости от способа установки.

Вакуумные насосы в целом можно рассматривать как компрессоры, которые уменьшают, а не увеличивают атмосферное давление.

Напомним, что суть сжатия воздуха (повышения давления) состоит в увеличении числа столкновений молекул в единицу времени. Напротив, суть вакуума заключается в уменьшении числа таких столкновений в единицу времени.

Вакуум в камере создается путем физического удаления молекул воздуха и вывода их из системы. Удаление воздуха из замкнутой системы постепенно уменьшает плотность воздуха в ограниченном пространстве, что вызывает падение абсолютного давления оставшегося газа. Вакуум создан.

Изменение давления, создаваемое в результате работы вакуумного насоса, не может превышать атмосферного давления. Номинальное атмосферное давление равно 760 мм ртутного столба на уровне моря при температуре 15 °С

Важно знать его значение на Вашем рабочем месте. Например, вакуумный насос, который создает разрежение в 730 мм ртутного столба, не сможет обеспечить такое разрежение, если атмосферное давление данной местности составляет 700 мм ртутного столба (например, в Чите). Пропорция удаляемого воздуха при работе вакуумного насоса будет одинаковой при любом атмосферном давлении

Это значит, что в Чите указанный насос будет создавать разрежение, равное 730 * 700/760 = 672

Пропорция удаляемого воздуха при работе вакуумного насоса будет одинаковой при любом атмосферном давлении. Это значит, что в Чите указанный насос будет создавать разрежение, равное 730 * 700/760 = 672

Вакуумные насосы: принцип действия и отличие от компрессоров.

Вакуумный насос преобразует механическую энергию, подаваемую на вращаемый вал, в пневматическую энергию путем откачивания воздуха, находящегося внутри системы. Уровень внутреннего давления таким образом, становится ниже, чем у наружного атмосферного. Объем полезной работы, совершенной вакуумным насосом зависит от кол-ва откачанного газа и разности созданных давлений.

Механические вакуумные насосы используют тот же принцип работы, что и воздушные компрессоры, за исключением того, вакуумный насос всасывает воздух из замкнутого объема и удаляется наружу.

Основное различие между вакуумным насосом и компрессором в том, что давление воздуха на всасывающей линии всегда ниже атмосферного и становится исчезающее малым при высоких уровнях вакуума.

Другие отличия между вакуумными насосами и компрессорами таковы:

У вакуумных насосов разница между создаваемым и атмосферным давлением не может быть выше 760 мм ртутного столба (при абсолютном вакууме). У компрессоров создаваемое давление может составлять десятки и даже сотни атмосфер.

Масса воздуха, подаваемого в вакуумный насос на каждый такт впуска, а также абсолютное изменение давления, уменьшаются по мере увеличения уровня вакуума. У компрессора производительность и давление постоянны.

При высоких уровнях вакуума значительно меньше воздуха проходит через насос. Таким образом, практически все тепло, выделяющееся в процессе работы насоса поглощается и рассеивается внутри самого насоса. У вакуумного насоса не возникает проблемы отвода тепла, как у компрессора.

Получение вакуума в несколько ступеней

Пошаговая инструкция по самостоятельному вакуумированию кондиционера

Если вы хотите самостоятельно выполнить вакуумизацию сплит-системы, вам потребуется следующее оборудование:

1. вакуумный насос;
2. коллектор с цифровым или аналоговым вакууметром или манометром;
3. вентильный ключ и отвертки;
4. комплект шлангов;
5. искатель протечек;
6. ТЭН для прогревания цилиндра;
7. зарядное устройство;
8. вентили для шлангов и для прибора;
9. станция для сбора хладагента.

Мнение эксперта

Важно!

Задать вопрос экспертуНасос для вакуумирования создает в системе разряженное давление, которое снижает точку кипения воды. Есть низковакуумные модели – на 0,1 мБар и высоковакуумные – на 0,2 мБар. У каждого из них есть своя граница остаточного давления, после ее прохождения, устройство уже не удаляет влагу. Какой вакуум нужен для кондиционера, вы можете узнать из прилагаемой инструкции. Подготовив оборудование, можно приступать непосредственно к процедуре.

Коммутация сплит-системы и оборудования

Коллектор и манометры подсоединяются к сервисным портам наружного модуля с помощью шлангов. Третий шланг коммутирует внешний кран кондиционера и вакуумный насос. Помпа включается.

Удаление воздуха и влаги из системы

Вакуумный насос и откачивает влагу и воздух, оставшийся в системе после монтажа. Это может длиться от 10 до 30 минут, в зависимости от мощности устройства. Сигналом завершения процедуры будет опускание стрелки измерительного прибора до отрицательного значения, которое означает остаточное давление.

Результаты вакуумизации

Если же значения на измерительном приборе не изменяются — система герметична. В противном случае – есть утечка, ее нужно найти и устранить.

Причины возникновения:

• затяжка гайки либо излишне сильная, либо излишне слабая;
• одна из медных трубок заломлена;
• низкое качество вальцовки.

Проще всего искать дефект с помощью мыльного раствора, более точные результаты даст течеискатель. Устранив утечку, необходимо выполнить всю процедуру сначала. Убедившись, что создан вакуум, можно приступать к следующему этапу.

Запуск хладагента в систему

Для заполнения системы фреоном, нужно отсоединить вакуумный насос, подключить емкость, и открыть краны с помощью ключа. Появится шипение, которое свидетельствует, что контур оборудования заполняется хладагентом. Когда система заполняется рабочей средой, можно считать, что климатическая техника готова к работе.

Первый запуск

Оборудование отсоединяется от сплит-системы. Климатическая техника запускается, и выполняется тестирование устройства во всех режимах. Полученные данные нужно сверять с указанными параметрами в инструкции.

Если значения адекватны, герметизация кондиционера выполнена правильно, и можно эксплуатировать оборудование. Процедура – несложная, и при наличии необходимого оборудования, вы сможете грамотно выполнить ее самостоятельно.

Существующие разновидности вакуумных насосов

Лопастные

Производительность таких устройств выше, чем у насосов другого типа. Они небольшие и компактные, подходят для создания вакуума среднего уровня и улавливают пары еще до их соприкосновения с насосом.

Работают ротационные лопастные насосы на масле. За его счет достигается идеальная герметичность. Оно смазывает движущиеся детали и обеспечивает достаточный уровень теплоотдачи, чтобы вакуумный насос охладился.

Они отличаются:

• Доступной стоимостью;
• Удобством в использовании;
• Высокой производительностью и уровнем вакуума около 1000 мбар.

Но для нормального функционирования устройства не обойтись без регулярного техобслуживания

Особенно важно контролировать количество масла, иначе детали быстро износятся. Менять масло следует после 3000 часов использования

Мембранные

Они проявляют повышенную устойчивость к агрессивной среде. Поэтому их можно использовать для работы с кислотой, вязкими и коррозионными веществами.

Благодаря этой особенности устройства активно используют в производстве продуктов питания и косметических средств. Они помогают перекачивать жидкости, кремы и гели, а также помогают обрабатывать летучие соединения.

Мембранные насосы относятся к сухим насосам. Поэтому они не нуждаются в использовании смазочных жидкостей, а стоимость обслуживания будет ниже, чем в случае с лопастными. Приборы этого типа могут длительное время работать без перерыва, но с низким уровнем вакуума, по сравнению с ротационными насосами.

Жидкокольцевые

Их работа основана на подаче жидкости, высушивающейся на стенках насоса. При этом образуется кольцо, обеспечивающее оптимальный уровень герметичности.

Выбрать жидкокольцевой насос следует за такие особенности:

1. Это сухой насос.
2. Обладает повышенной устойчивостью к коррозии.
3. Повышенную мощность.
4. Большие габариты.

Они малочувствительны к прохождению жидкостей, твердых частиц и паров. Их можно использовать во время работы с веществами, склонными к взрыву или чувствительными к высоким температурам.

В случае максимального расхода в 30000 м3/ч одновременно снижается и увеличивается давление.

Турбомолекулярные

Они способны достигать высокого давления, а расход колеблется в пределах 50-5000 л/с. Функциональные особенности таких насосов напоминают компрессор. Двигатель заставляет лопасти быстро вращаться и вытолкнуть достаточное количество воздушной смеси.

Агрегаты незаменимы для работы магнитных подшипников. Они помогают достичь оптимальной скорости вращения. Турбомолекулярные устройства функционируют без использования масла. Из-за сложности конструкции стоимость устройств повышенная, и владелец дополнительно тратит деньги на особое обслуживание. Откачка зависит от типа газа. Процесс замедляется, если возникла необходимость в удалении легких газов.
