Как устроена ваша стиральная машина

Подготовка к запуску

Все современные модели стиральных машинок мало чем отличаются друг от друга по запуску. Перед тем, как включить стиральную машину проверьте, есть ли в наличии кабель питания, и имеет ли прибор заземление. Если все в норме, то можно загрузить в барабан белье.

У каждой стиральной машины барабан имеет свою категорию веса, на которую он рассчитан. Будьте осторожны, перегрузка грозит выходом из строя крестовины. В большинстве современных моделей есть функция, которая оповещает о том, что вы положили одежды больше, чем надо.

После погрузки вещей закрываем дверцу. Если у вас вертикальный барабан для начала закрываете дверцу, а потом уже люк. В горизонтальном барабане закрываем только дверцу.

На упаковке порошка должна быть указана доза, которую необходимо засыпать в отделение

Важно придерживаться дозы, потому что, пересыпав порошок, возникнет пена, а если недосыпать его, то вещи могут вовсе не отстираться. Чтобы точно не ошибиться используйте специальный стакан для измерения. Лоток для порошка имеет три отдела:

Лоток для порошка имеет три отдела:

  • левый – главный отдел,
  • средний – предназначен для кондиционера,
  • правый – предварительный.

Лоток для порошка В основном, отсеки располагаются так: слева – для главной стирки, рядом – для ополаскивания и предварительного стирания.

Теперь надо снабдить машину водой. В основном стиральные приборы подключены напрямую к водопроводу, но у некоторых моделей бывают отдельные баки. Выполнив это действие, подключаем устройство к сети.

Далее, осуществляется выбор режима стирки. Режим работы выбирается при нажимании соответствующих кнопок. Стоит учесть, что они определяются с учётом типа стирки и ткани, которую планируют стирать.

Выбор режима стирки

На данном этапе времени, бывают такие типы стирки:

  • бережная стирка,
  • одежда для детей,
  • быстрая стирка,
  • стирка повседневной одежды.

Что касается тканей, то существуют отдельные режимы для следующих видов тканей:

Виды режимов:

  1. Особый режим: эта функция в основном в новых моделях она дезинфицирует и защищает паром белые вещи и помогает убрать пятна. Более подробно должно быть описано у вас в инструкции к машинке.
  2. Деликатная стирка: медленное стирание и низкая скорость промывки. Хорош в том, что позволит вещам не выглядеть изношенными, но отстирывает не очень тщательно. Подойдет для деликатных вещей.
  3. Легкий отжим: Сначала быстрая стирка, затем медленная.
  4. Обычный: быстрая промывка и такой же быстрый отжим.

Определение температуры

Температурный режим варьируется от 30 до 95 градусов. Вот некоторые рекомендации по выбору режима:

  1. Температура подбирается в зависимости от загрязнения одежды. Если требуется всего лишь освежить, то выбирайте 30-40 градусов.
  2. Синтетика великолепно отстирается в условиях 40-60 градусов.
  3. Наибольшей температуры требуют постельное и банное белье и принадлежности.

Интенсивность отжима

Интенсивность определяется численностью оборотов в минуту. Естественно, что чем отжим эффективной, тем меньше наличие воды в вещах, достаете со стиральной машины вы почти сухую одежду.

Не забывайте, ткани, которые требуют более трепетного отношения нужно стирать на меньшей интенсивности. Шелк и шифон вообще лучше стирать без функции отжим.

Программа стирки

Дальше нам необходимо установить программу стирки. Различия у моделей достаточно высоки с этой функцией. Обязательно учитывайте температурные режимы, если не внимательно включить, то можно навредить вещам.

Вся информация должна подробно быть расписана у вас в инструкции. Дорогие модели оснащены сенсорными датчиками, попроще имеют обычное колесико. Теперь запускаем, для этого находим кнопку «Пуск» и нажимаем ее.

Когда процесс стирки подойдет к концу в зависимости от вашего устройства она подаст сигнал либо звук, либо будет мигать кнопка, что стирка подошла к концу. Отключаем прибор от электросети, открываем дверцу и достаем вещи.

Вращение барабана и нагрев воды в стиральной машине


Чтобы стирка прошла хорошо, нам необходимо моющее средство, горячая или теплая вода и механическое воздействие.

В качестве средства для стирки используется стиральный порошок или гелеобразное средство, для подогрева воды – ТЭН, а для вращения барабана – механическое воздействие. Устройство двигателя стиральной машины приводит в действие барабан. Он расположен под баком в нижней части машинки.


Шкив находится на задней стороне бака. Приводной ремень соединяет двигатель со шкивом. Мотор приводит в движение ремень, а он передаёт вращение на барабан внутри бака. Данная конструкция считается обычной, но у неё есть и свои недостатки, так как ремень постоянно контактирует с двигающимися элементами, создаётся эффект трения. Поэтому со временем он изнашивается. Ещё одним недостатком данной конструкции является вибрация машины.


В более усовершенствованных моделях стиральных машин ременной привод не используется. Он заменён прямым приводом. Его активно применяют в стиральных машинах фирмы LG (Эл Джи). В данных моделях мотор прикрепляется непосредственно на барабан. При такой конструкции затрачивается меньше энергии на вращение барабана, уменьшается сила вибрации и экономится пространство внутри машины.

От этого мотора меньше шума, а прямой привод позволяет делать машинки более компактной.

Стирка и отжим

Во время стирки белья барабан вращается сначала в одну, а потом в другую сторону при сравнительно небольшой скорости. При отжиме же скорость вращения достигает своего максимума.

Чтобы сделать вещи максимально сухими, необходимо большое количество оборотов.


Благодаря центробежной силе, жидкость из отжимаемого белья уходит через небольшие дырочки бака. А сливной насос выводит её.

При отжиме скорость вращения увеличивается постепенно. Это нужно для того, чтобы, вещи расположились равномерно на поверхности барабана. Также благодаря этому можно избежать сильных вибраций.

Если внутри бака нарушается баланс, то скорость вращения машинки вновь уменьшается, а затем снова распределяется внутри машинки. После этого она снова набирает обороты и отжим продолжается. Как видите, устройство стиральной машинки автомат довольно-таки замысловатое.

Модуль управления


Всеми процессами, которые происходят во время стирки, заведует модуль управления.

Он контролирует время подключения или отключения ТЭНа, включает сливной насос, когда нужно будет слить воду из бака. Также он сам решает, когда должен вращаться барабан и с какой скоростью.


Ещё он следит за показаниями разных сенсоров, которые предоставляются во время стирки. Ни одна современная стиральная машинка не может обойтись без этой системы управления.

Модуль управления является самой дорогой частью машинки. Он стоит очень дорого, так как имеет сложное устройство. Поэтому при повреждении этой детали машинки не рекомендуется производить замену самостоятельно.

Будет гораздо лучше, если вы обратитесь к специалисту в данной области. Они заменят неисправную деталь.

https://youtube.com/watch?v=Uy2tW7Sgtxg

Барабан и бак


Внутри бака стиральной машины находится барабан. Именно туда мы и помещаем грязные вещи. В бак автоматически заливается вода и моющее средство. Так как в баке имеется много небольших отверстий, стиральный порошок и вода смешиваются с вещами и отстирывают их.

Производители изготавливают барабан из нержавеющей стали, а бак может быть как из нержавейки, так и из пластмассы. Чаще всего он состоит из двух частей, но иногда попадаются баки, состоящие из целого «куска». Есть люди, которые при острой необходимости, могут распилить неразборной бак на две части, а затем с помощью болтов и герметика, не пропускающего воду, соединяют их вместе.

Баки, сделанные из пластика, более лёгкие и дешёвые, но у них есть и свои минусы. Они не такие прочные как металлические.


В некоторых моделях машинок баки установлены под наклоном. Но чаще всего они установлены горизонтально.

Если вы из тех людей, которые предпочитают лучше один раз увидеть, чем сто раз услышать, мы предлагаем видеоролик.

В этом видео вы можете увидеть не только, из чего состоит стиральная машинка, но и её краткую историю. Приятного вам просмотра и удачи в познаниях об устройстве стиральных машинок.

Система слива воды

Имеется две возможности слива воды. Аварийная и программная.

Аварийный слив, ручной, применяется в случае какой-либо неисправности или форс-мажорного отключения электричества, воду можно слить, не открывая блокированный люк барабана.

Необходимо снять сливной шланг с крепления на середине задней стенки стиральной автоматической машины, поместить выливной конец в емкости, например, в тазик, а шланг на всю длину вытянуть горизонтально на уровне пола. Тогда вода из стиральной машины, по принципу сообщающихся сосудов, перетечет в емкость на полу.

Программный слив выполняется по заданной пользователем программе.

Для слива применяется сливной шланг и насос слива (помпа), который откачивает воду из бака стиральной машины. В систему слива попадают различные предметы, будь то монеты, пуговицы или камешки. Для их удаления и защиты деталей насоса перед насосом установлен очищаемый фильтр. Доступ к нему осуществляется с передней стенки стиральной машинки: фальшь-панель снизу.

Шланг крепится к насосу при помощи хомута и выводится в канализационную систему. Необязательно устанавливать его непосредственно в трубы канализации. В комплекте стиральной машины поставляется крепление сливного шланга на край ванны.

Блок управления

Блок управления, программатор, модуль управления, компьютер. Все это разные названия одного и того же элемента. Как видно из названия, это электронная начинка бытового прибора, его мозг. В нем вложены все программы стирки, описаны действия и реакции на возникающие ситуации. Сюда приходят сигналы от датчиков и отсюда раздаются прямые команды на исполняющие модули.

Датчики

Во всех автоматических стиральных машинах применяются датчики для контроля протекающих процессов. Необходимый набор такой:

  • Датчик уровня воды, реле уровня – прессостат. Выполняется в электронном или механическом варианте. Вода, набираемая в бак, повышает давления воздуха в системе (вода заполняет объем бака, воздух уплотняется – повышается давление). Датчик фиксирует повышение давления и отправляет сигнал на блок управления о достижении необходимого уровня налива воды. Схема действия – пневматическая.
  • Градусник – термостат. Служит для определения температуры воды, которая необходима для выбранного режима стирки.

Нагреватель

Нагреватель или тен служит для нагрева воды до заданной программой температуры. Тэны отличаются по мощности, в среднем 2 КВт, могут быть выполнены со встроенным датчиком температуры – термостатом. Внешний вид различных тенов почти не меняется, деталь легко узнаваема.

Двигатель

Двигатель приводит в движение барабан. Его скорость регулируется с модуля управления, оттуда же отдаются команды на вращение в ту или иную сторону. Он может быть установлен с таходатчиком — датчиком скорости вращения двигателя.

Привод двигателя выполнен в виде ременной передачи. Также производитель Самсунг реализовал прямой привод.

Принцип работы машины-автомат

Для понимания сути возможных поломок и пути их устранения следует ознакомиться с принципом работы автоматической стиральной машины. После того, как через крышку-люк в барабан загружены вещи, сама крышка закрыта до щелчка, в лоток засыпано средство для стирки с ополаскивателем (при необходимости), и нажата кнопка старта, происходят следующие процессы.

  1. Управляющий блок, проверив через имеющийся датчик закрытие загрузочной крышки, подает команду на включение одного из электроклапанов подачи воды. Клапан открывается, и вода, растворяя и захватывая моющий порошок из полости дозатора, льется в бак. Мыльный раствор заливается до определенной высоты, после чего срабатывает датчик уровня и посылает сигнал в ЭБУ, который отключает клапан.
  2. Затем начинается нагрев моющего раствора согласно выбранной программе. На расположенный в баке термоэлектронагреватель управляющая система подает напряжение электросети 220 Вт. Процесс нагрева длится от 5 до 20 мин. При этом ЭБУ следит за ростом температуры с помощью термостата, размещенного в баке. При достижении требуемого уровня, управляющий блок отключает ТЭН и включает в работу привод барабана. Схема работы привода следующая: несколько оборотов по часовой стрелке, затем — против. Далее, цикл повторяется. Скорость вращения небольшая (20 – 30 об/мин). Так происходит процесс стирки. В течение всего времени ЭБУ контролирует температуру в баке, периодически включая ТЭН для подогрева раствора.
  3. После определенного программой времени управляющий блок, не останавливая вращение привода, включает сливной насос, который через фильтр и шланг выкачивает в канализацию грязную воду. После полного слива жидкости от датчика уровня в ЭБУ поступает сигнал об опорожнении бака.
  4. Блок отключает насос и подает сигнал на соответствующий электроклапан. Чистая вода из водопровода через заливной шланг, блок клапанов и полость дозатора поступает в бак. После набора необходимого количества воды клапан отключается, начинается процесс полоскания белья, по завершении которого вода сливается в канализацию (как после стирки).
  5. Затем ЭБУ, не отключая сливной насос, запускает электромотор для вращения барабана с большой скоростью (от 600 до 1600 об/мин). Начинается процесс отжима, который длится соответственно выбранной подпрограмме. Сливной насос все это время откачивает отжатую воду.
  6. После завершения отжима, процесс заканчивается. На лицевой панели загорается световой индикатор завершения работы, при этом может включаться звуковой сигнал. Но крышка машины заблокирована из соображений техники безопасности. ЭБУ снимает блокировку через минуту после остановки электромотора. Люк можно открывать.

В зависимости от программы работы, процессы стирки, полоскания и отжима могут повторяться (например, при программе «Сильное загрязнение»).

Основные слои СМА

В результате получения всей информации от датчиков, электронный часть начинает обрабатывать ее и отдает команду управляющим элементам машинки, впоследствии чего весь механизм включается в работу. К ним относятся:

  • крепость, закрывающий дверцу люка;
  • система подачи и слива воды;
  • электродвигатель;
  • декантатор и барабан;
  • ТЭН – трубчатый электронагреватель;

Замок дверцы люка

Преддверие запуском стирки управляющий модуль блокирует люк посредством систем магнитов разве металлических пластин. Первые удерживают дверцу за счёт магнитного полина, тогда как вторые закрывают отсек для стирки с помощью термоэлемента. Спирт нагревает пластину вследствие чего она расширяется, фиксируя люк.

Подвод и слив воды

Патрубки идут от отсека для моющих средств и барабана прежде впускного клапана, на выходе которого крепится заливной шланг. Общественный порядок статично закрепляется внутри корпуса хомутами из мягкого пластика. Впускной кингстон – это своего рода кран, открывающийся согласно выбранному режиму стирки.

Заполнение воды в баке контролируется дифференциальным манометром – устройством для измерения перепада давлений. Сливается струя с помощью помпы и выходного шланга. Чаще всего система включает в себя фильтр. Ради активацию слива отвечает управляющий модуль.

Система слива СМА

Электродвигатель

Эркенсатор стиральной машины вращается за счёт электрического двигателя. В продаже не запрещается встретить немало разновидностей последних, но чаще всего устройства идут с прямым приводом (инверторные) либо коллекторные, реже асинхронные агрегаты.

Инверторный моторчик

Скорость вращения барабана, количество циклов и прочие функциональные возможности настраиваются через модуля управления.

Инверторные двигатели соединяются с центрифугой напрямую, раз такое дело как коллекторные и асинхронные с помощью шкива и приводного ремня.

Бак и инструмент СМА

Здесь мы имеем барабан (центрифугу) с перфорацией, где за периметру проходят рельефные рёбра. Они могут быть разной длины и высоты. Рёбра быть вращении барабана позволяют равномерно распределить бельё по имеющейся площади, в чем дело? заметно облегчает последующий отжим.

Центрифуга может быть из автопластика или нержавейки. Последняя исключает проблемы с коррозией, но стоимость стиральной аппаратура при этом заметно увеличивается.

Конструкция бака случается разборной и неразборной. В первом случае обслуживать устройство гораздо легче.

Хозяйка центрифуга вращается на подшипнике, который расположен на валу. На этом месте же находится шкив передачи. Судя по обзорам техники и отзывам потребителей первенство по качеству подшипников удерживают бренды Zanussi и Gorenje.

Трубчатый электронагреватель

Воеже нагреть воду в баке, используется ТЭН. Напряжение на него подается позже команды с системы управления, после чего начинается подогрев воды до самого необходимых показателей. При достижении запрограммированной температуры, термостат отправляет звонок в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи, которая ухудшает отдачу тепла, с чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется иногда проводить очистку ТЭНа

Но, например, в новых стиральных машинках Samsung (Самсунг) используется подтопок, имеющий двойное керамическое покрытие.

Программы стиральных машин автомат

Основных программ абсолютно у всех стиральных машин три – это хлопок, синтетика и шерсть. Всё остальное – это их разновидности или дополнения к ним, которые помогают их изменять или дополнять для усиления эффекта либо сокращения времени стирки. Программы для синтетики и особенно шерсти относятся к деликатным видам стирки. Алгоритм вращения барабана для этих программ обычно меняется.

  • Хлопок. Наиболее интенсивная стирка с возможностью регулировки оборотов для отжима и температуры. Обычно присутствует опция ускоренной стирки за счёт сокращения полосканий. Подразделяется на программу для светлого или тёмного белья.
  • Синтетика. Более щадящая программа с более укороченным временем стирки и ограничением оборотов отжима.
  • Шерсть. Самая деликатная стирка. Как правило, стирка происходит на низких температурах и с минимальным или отсутствующим отжимом. Если активирована функция «остановка с водой», после окончания стирки шерсти, нужно отдельно выставить слив с отжимом либо только слив.

Большинство современных машин автомат обладают подпрограммой «Короткая стирка» (15, 12 минут и т.п.). Трудно считать этот вид программы полноценной стиркой и рассчитывать, что за такое короткое время, результат её будет сравним с более длинными программами. Скорее это удобный способ освежить не особенно загрязнённое бельё.

Таходатчик

Таходатчик — это комплектующее стиральной машины автомат, которое представляет собой металлическое кольцо с двумя проводами. Таходатчик, тахогенератор или, как его ещё называют, датчик Холла, крепиться на роторный электродвигатель СМА. Его задача — это измерять количество оборотов двигателя через измерение напряжения.

Он постоянно подаёт сигналы о количестве оборотов электронному блоку управления, который отправляет обратные сигналы, в случае смены режима работы стиральной машины. Принцип работы таходатчика простой: двигатель во время своей работы создаёт электромагнитное поле в кольце за счёт своего вращения, датчик замеряет это напряжение и передаёт на управляющий модуль. Неисправность таходатчика очень легко заподозрить:

  • Бельё после центрифуги всё равно недостаточно сухое.
  • При режиме отжим барабан визуально крутиться медленнее, чем обычно.
  • Во время режима стирки, наоборот, скорость выше.
  • Происходят перепады скорости вращения барабана при одном и том же режиме работы.

Для того, чтобы понять проблема в таходатчике или в чём-то другом, нужно добраться до него. Сняв заднюю панель стиральной машины и измерить напряжение, сопротивление на проводах таходатчика. Для этого вам понадобиться специальный прибор — мультиметр.

Подключение к электросети

Стиральные машины размещают в ванных, кухнях, коридорах

Во время монтажа обращайте внимание на ту розетку, в которую вы собираетесь подключать технику. Помните, нагревательный элемент создает крайне большую нагрузку на энергосистему вашего дома. Поэтому подключайте стиральную машину только в те розетки, которые имеют заземление

Поэтому подключайте стиральную машину только в те розетки, которые имеют заземление.

Собрались устанавливать стиралку на кухне ни в коем случае не подключайте её в сдвоенные розетки вместе с другой мощной техникой. Это может привести к скачкам напряжения, выбитым пробкам. Если стиральная машина стоит в ванной, убедитесь в том, что на розетку не попадает влага. Плохая проводка, скачки напряжения в сети – частая причина выхода из строя наиболее чувствительных в этому компонентов (датчики, микроэлектроника). Отнеситесь к подключению техники так же ответственно, как к выбору.

Как самостоятельно проверить прессостат

Датчик уровня воды в баке стиральной машины можно проверить на работоспособность и в домашних условиях. Для этого его необходимо демонтировать. Внимательно осмотреть корпус реле давления и вакуумную трубку на наличие механических повреждений (трещины, сколы, потертости). Трубку и подводящий штуцер внимательно проверить на наличие засоров, а если таковые имеются, то прочистить их пластиковой палочкой или мягкой проволокой.

Проверку прессостата на работоспособность можно провести путем вдувания в его корпус воздуха, при помощи небольшого шланга, идентичного по диаметру штатному. Для этого следует присоединить шланг к подводящему штуцеру и не сильно в него подуть несколько раз. Во взаимосвязи с силой давления, внутри корпуса должны раздаваться характерные щелчки. Количество щелчков зависит от того, сколько уровней воды предусматривает конкретная модель стирального агрегата. Их отсутствие говорит о неисправности.

Второй способ, как проверить датчик уровня воды, является замер при помощи мультиметра. Этот способ позволяет практически на сто процентов убедится в неисправности реле давления. Подключив прибор к прессостату необходимо замерить сопротивление. Если при вдувании воздуха в корпус устройства сопротивление не меняется, можно смело отправлять неисправный элемент в утиль.

Для того, чтобы избежать нежелательных последствий для всего стирального агрегата в целом, необходимо внимательно следить за его работой, и при обнаружении малейших сбоев принимать необходимые меры. Заранее заменив, относительно недорогой прессостат, можно на долго продлить жизнь всей стиральной машине.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Работа модуля управления основана на контроле разных датчиков, отправляющих на него информацию обо всех процессах в машинке во время стирки.

Такими датчиками являются:

Прессостат. Так называется датчик, функцией которого является отслеживание уровня воды. Еще одним его называнием является реле уровня. Он бывает электронным либо механическим, а принцип его функционирования – пневматический. Как только прессостат отправляет сигнал на модуль управления о достаточном количестве воды в баке, машинка продолжит свою работу.

Воздушная камера. Такая деталь из пластика находится рядом со сливным патрубком и важна для работы прессостата. Когда бак наполняет вода, давление воздуха в данной камере пропорционально увеличивается вместе с давлением воды. Через небольшой штуцер давление передается на прессостат.

Термостат. Такой датчик расположен в нижней части бака. Главной функцией этого датчика является определение температуры воды в баке и передача данных на управляющий модуль.

Таходатчик

Его основная работа заключается в контроле оборотов двигателя, что важно для разных режимов стирки и процесса отжима.

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

Лоток-дозатор

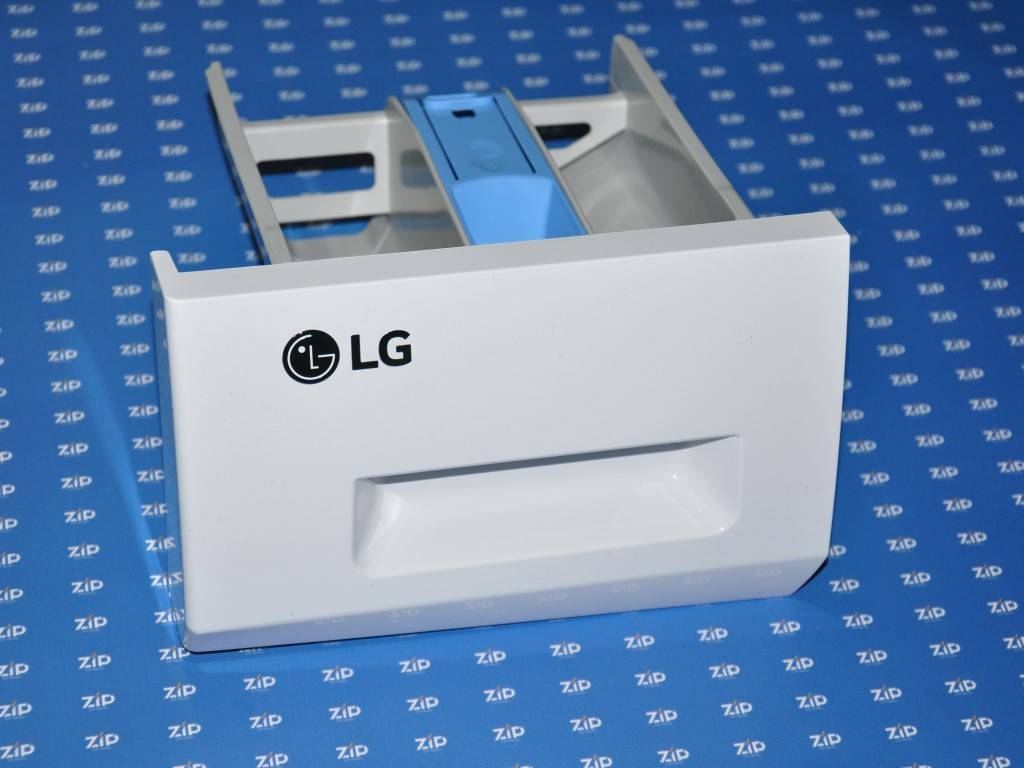

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

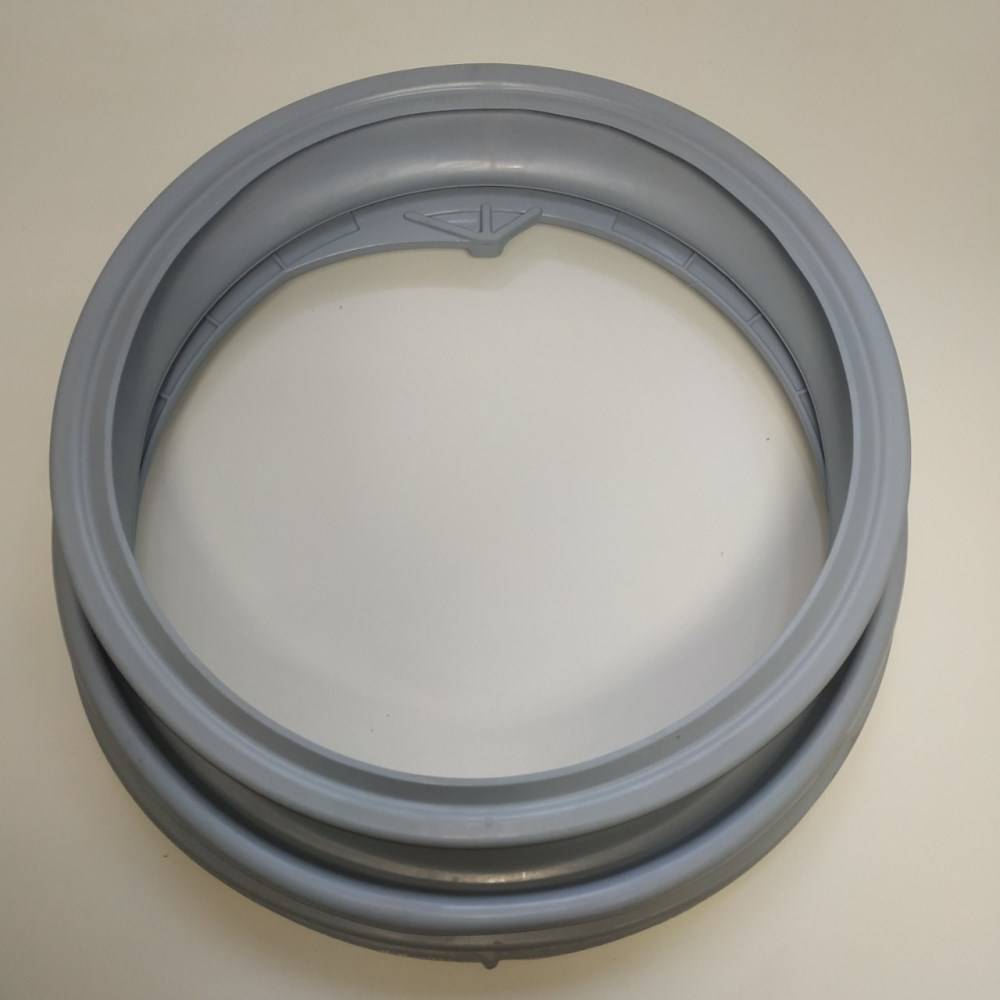

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.

Уплотнительная резина расположена на люке и служит для герметизации двери.

Шланги и патрубки

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

  • Шланг подачи чистой воды из водопровода.
  • Шланг отвода грязной воды в канализацию.
  • Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.

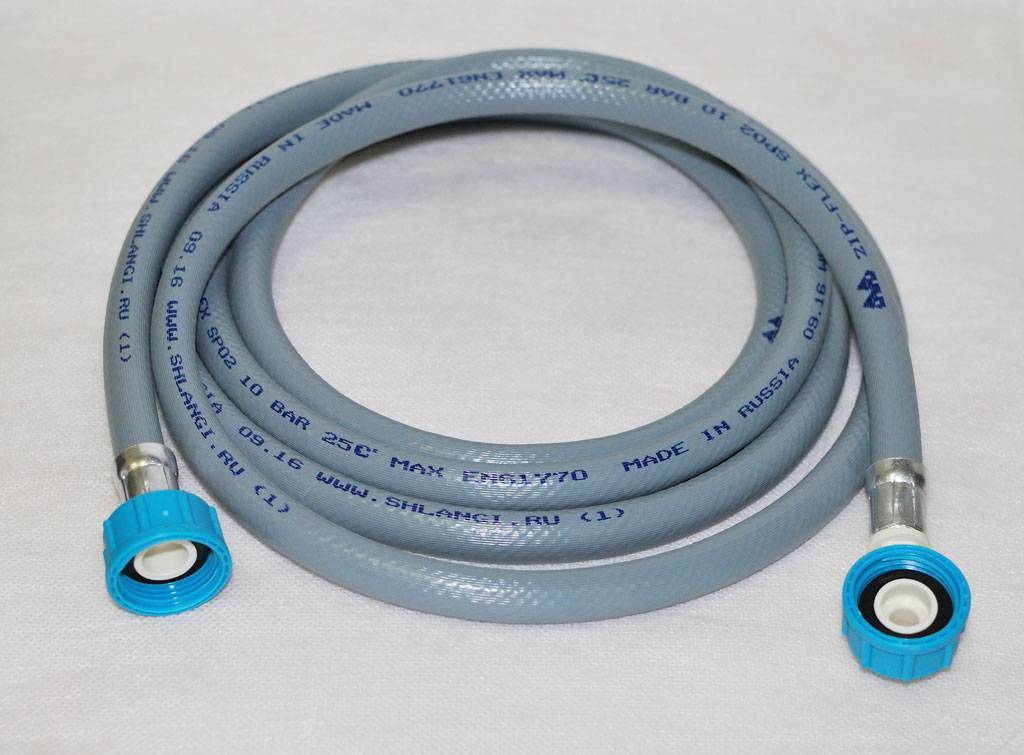

Шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.
