В чем отличия между радиальными и осевыми вентиляторами

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

Радиальное устройство способно обслужить протяженные магистральные каналы, так как за счет создания высокого давления быстро перемещает большие объемы воздушных масс.

Основные модели и производители

К наиболее известным образцам радиальных вентиляторов из модельного ряда «ВЦ» относятся изделия марки «ВЦ 14-46-4,0» (1,5 кВт/1000 об.) производства компании «Ровен» из России. Представленная модель характеризуется следующими техническими параметрами:

  • Мощность двигателя: 1,5 кВт.
  • Производительность агрегата: 5400 м3/час.
  • Сетевое напряжение питания: 380 Вольт (трехфазное).
  • Ориентировочная стоимость изделия: 25 тысяч рублей.

Еще одна представленная на отечественном рынке модель – выносной напольный вентилятор типа «Mystery MSF-2406». Он также пользуется большой популярностью пользователей, которых привлекают следующие технические характеристики:

  • Высокий для своего класса показатель мощности (45 Вт).
  • Наличие встроенного таймера.
  • Возможность выбора одной их 3-х скоростей.
  • Низкая стоимость модели: 1500 рублей.

Модель ВАНВЕНТ BP-16M-160 отечественной марки

Радиальные вентиляторы «Улитка» получили свое название из-за спиралевидной формы корпуса изделия.

Самым известным представителем этого производителя является модель «ВАНВЕНТ BP-16M-160».

Характеристики:

  • Мощность изделия составляет 0,55 кВт.
  • Его производительность соответствует показателю 1700 м3/час.
  • Питающее (рабочее) напряжение – 230 Вольт.

На рынке эту модель можно приобрести примерно за 8 тысяч рублей.

Особенности осевых вентиляторов

Вентиляторы, что вытесняют воздух через ось линейно, получили название осевых. Впервые данный вид кондиционирования был использован в Англии в 1734 году. Осевые вентиляторы в отличии от радиальных приобрели более широкое распространение, ведь они просты в проектировании, дешевле при изготовлении и меньше по размерам. Такой вид оборудования подходит для компактных помещений с ограниченной квадратурой.

Данный вид климатического оборудования состоит из сквозного цилиндрического кольца, внутри которого расположены под углом лопасти. Одним из главных плюсов осевых вентиляторов является образование мощного концентрированного потока вместо распространения воздуха, как это происходит в радиальных кондиционерах. Кроме того, изогнутая серповидная форма лопастей значительно снижает уровень шума приборов. Использование осевых вентиляторов гарантирует экономию электроэнергии и большую продолжительность срока службы. Отсутствие центробежной силы не создает большое давление. Также данный вид вентилятора можно эксплуатировать при низких температурах (до — 40°). Его используют как в промышленных масштабах, так и в быту (для ванных комнат, кухонь).

Виды вентиляторов

Сегодня в продаже имеется большой ассортимент самых разных
вентиляторов. Наибольшей популярностью пользуются:

  • напольные,

  • настольные,

  • потолочные модели.

Они отличаются своей конструкцией, уровнем мощности, а также
функциональным обеспечением.

Настольные вентиляторы

Для вентиляторов данного типа характерны небольшие габариты,
малый радиус действия и невысокая мощность. Их можно устанавливать на любых
горизонтальных поверхностях (на сервантах, столах, тумбах и т.д.). Существуют
также модели, оснащенные гибкой ножкой-прищепкой – их можно цеплять даже к
спинке кресла.

Настольные конструкции легко переносить с одного места на
другое. Однако они весьма ограничены по функциям и обычно имеют одно рабочее
положение (в лучшем случае они могут поворачиваться на 90 градусов). Иногда в
них предусмотрено три режима работы для регулирования потока воздуха.

Потолочные вентиляторы

Поскольку применение потолочных вентиляторов предполагает
наличие довольно высоких потолков, они не пользуются большой популярностью при
обустройстве квартир. Преимуществом конструкций данного типа является то, что
они не занимают в помещении полезного пространства и обладают большой мощностью.

Напольные вентиляторы

Наиболее ходовой и популярной конструкцией является
напольный вентилятор. Посредством него прохладным воздухом можно наполнять не
только зону рабочего места, а и целое небольшое помещение.

В отличие от настольных аналогов, у напольных конструкций
имеется высокая ножка. В большинстве случаев ее высоту можно регулировать.
Длина лопастей таких моделей в полтора – два с половиной раза превышает длину
лопастей настольных конструкций. Соответственно, они способны обдувать гораздо
большее пространство.

Функциональный набор здесь довольно широк и может предложить
массу удобств (например, работа при любом углу поворота, множество скоростей и
режимов обдува, подсветка).

Механизм осевых вентиляторов

Осевой вентилятор отличается от радиального несложной конструкцией и невысокой стоимостью. Механизм состоит из сквозного цилиндрического кольца, внутри которого расположены под углом лопасти. Такое расположение внутренних деталей позволяет винту захватывать воздух, и рассеивать его в пространстве.

Несмотря на простой механизм, устройство очень эффективное. Существенные изменения режима в процессе работы вентилятора оказывают незначительное влияние на нагрузку двигателя. В радиальных устройствах такого преимущества нет. Осевой вентилятор за счет реверсивности может менять направление распространения воздушного потока при изменении рабочего положения колеса.

Почему радиальные вентиляторы продолжают использоваться?

Всё дело в том, выбор вентилятора зависит от конкретных целей. Например, в сложнейших системах аспирации воздуха требуется его высокое давление. По этой причине альтернативы радиальным вентиляторам попросту не существует.

Вместо радиальных могут использоваться и осевые вентиляторы, но в этом случае потребуется установка дополнительных ступеней, что априорно не может быть рентабельным.

Означенный способ применяется только в самой крайней необходимости (нет возможности приобрести радиальный вентилятор или должным образом его установить).

Узнайте о том, как работает солнечная электростанция. Подробное описание узлов и технических решений.

Рекомендации, которые позволят выбрать наилучший паяльник для пайки проводов — https://euroelectrica.ru/kak-vyibrat-payalnik-dlya-payki-provodov/

На видео будет произведён обзор осевого вентилятора, а также сфер его применения:

Источник

Преимущества осевых вентиляторов

Несмотря на то, что и вентиляторы радиальные пользуются большим спросом, осевые вентиляторы имеют ряд преимуществ:

  • Требуют меньшей площади для установки на объектах;
  • Даже при низком уровне потребления электроэнергии обеспечивают высокую мощность направленного потока;
  • Более низкая металлоёмкость и простота устройства;
  • Реверсивность – возможность изменения направления потока воздуха, изменяя направление вращения рабочего колеса. Данной возможности не имеется в радиальных вентиляторах.
  • Надёжная антикоррозийная защита двигателя от образования ржавчины и попадания влаги в целом;
  • Защита двигателя от перегрузок, обеспечивающая повышенный срок эксплуатации агрегатов;
  • Снижение уровня шума в несколько раз при работе устройства за счёт вогнутых лопастей.

Области применения

Несомненно, основная область использования осевых вентиляторов – промышленные предприятия, имеющие необходимость в удалении вредных примесей и очистке помещений производственного назначения (цеха на заводах, фабриках, мастерские различного размера и типа, подсобные помещения и прочее).

В ассортименте нашего предприятия Вы найдёте установки как для использования внутри зданий, так и на крышах. Уточняйте стоимость по телефонам, указанным на сайте или через формы запроса прайс-листа.

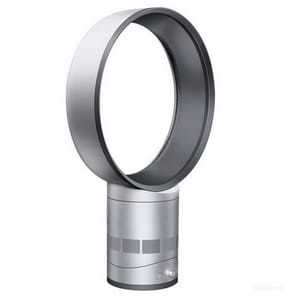

Канальный и бесканальный вентилятор – основные отличия

Ключевое отличие бесканального от канального вентилятора заключается в месте расположения техники. Канальные варианты, о чем говорит и их наименование, работают внутри вентиляционных систем.

Бесканальные аппараты находятся на границах внутренней и внешней среды воздухообмена – в отверстии стены (в области окна), на крыше или на выходном отверстии шахты. Для оборудования данного типа свойственна малая производительность. Монтировать его рекомендуется в подсобках, гаражах и других помещениях, к которым не предъявляются суровые требования по параметрам микросреды, и где нет повышенных значений вредности или, например, влажности воздуха.

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

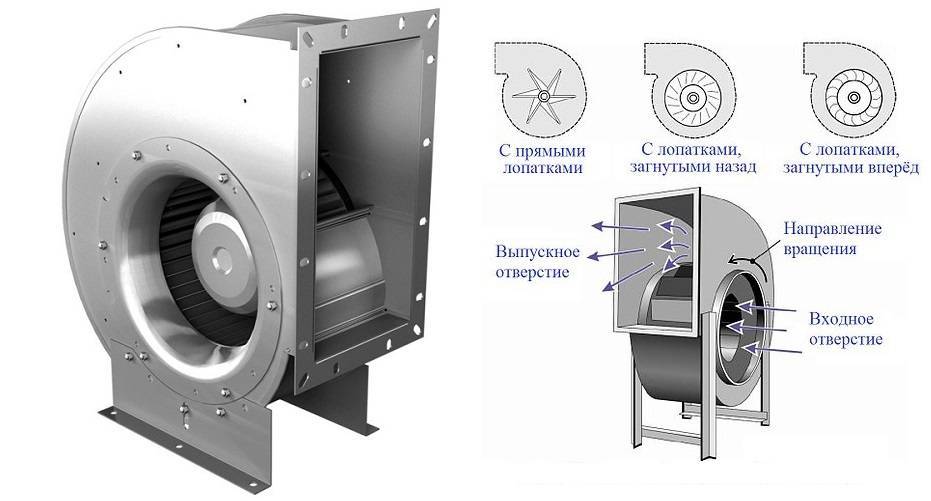

Устройство и принцип работы

Конструкция радиального (или, как его еще называют, центробежного) вентилятора может существенно различаться в зависимости от возложенных на него функций, условий работы, мощности и скорости вращения, места установки и габаритных размеров. Однако общий принцип сохраняется даже в наиболее специфичных разновидностях. В состав любого радиального вентилятора входят :

  • Механизм привода – комплекс узлов и деталей, обеспечивающий подачу или подачу с изменением по величине и направлению (редуктор) крутящего момента от силового агрегата к ступице вентилятора.
  • Ступица – подвижная деталь, задающая траекторию вращения. С ней неподвижно соединены рабочие диски.
  • Рабочие диски – остов для крепления лопастей, представленный основным (задним) и передним диском.
  • Лопасти (рабочие лопатки, решетка) – основная часть вентилятора, собственно перемещающая массы воздуха.
  • Корпус – кожух, объединяющий все вышеперечисленные элементы в единый блок и ограждающий их от внешних воздействий; также участвует в формировании и направлении воздушного потока (функции диффузора).
  • Станина – модуль, предназначенный для крепления вентилятора к другим устройствам и механизмам.
  • Фланцы – закраины на впускном и выпускном окнах корпуса, необходимые для подключения каналов и патрубков.

ВАЖНО! Принцип работы радиального вентилятора прост и основан на способности вращающейся лопастной решетки создавать разрежение, засасывающее все новые и новые порции воздуха во впускное окно. Попавшие внутрь воздушные массы сразу же подхватываются лопастями, отбрасываются в диффузор и оттуда поступают к выпускному окну. Отличительной чертой вентиляторов, работающих по этой схеме, является перпендикулярность осей входящего и выходящего потока

Отличительной чертой вентиляторов, работающих по этой схеме, является перпендикулярность осей входящего и выходящего потока.

Преимущества и недостатки центробежных моделей


варианты центробежной модели

Преимуществами радиальных вентиляторов являются:

Мощность. Приборы эффективно справляются с очисткой воздуха, загрязненного вредными веществами.

Продолжительное время работы. В конструкции двигателя присутствуют шариковые подшипники, благодаря которым уменьшается изнашивание агрегата при работе.

Низкий уровень шума. Шум при работе не превышает показатель в 30 дБ, что является нормой для жилых помещений.

Экономичность. Конструкция загнутых назад лопастей способствует появлению инерции. А это, в свою очередь, позволяет при эксплуатации прибора уменьшить энергопотребление.

Бесперебойность работы. Если объект нуждается в круглосуточной непрерывной подаче чистого воздуха и удалении загрязненного, то такие помещения оборудуются центробежными приборами.

Перемещение воздуха под большим давлением. Эта способность позволяет устанавливать устройства для одновременной очистки воздуха более чем в одном помещении.

Безопасность. В большинстве центробежных моделей корпус имеет пожаро- и влагозащитные свойства, что позволяет использовать устройства в помещениях различного предназначения.

Легкость в обслуживании. Конструкция имеет сменный фильтр, который при необходимости меняется своими силами.

Недостатки:

  • особая форма корпуса прибора (в виде улитки). Учитывая то, что он должен встраиваться в стену, это может вызвать некоторые трудности при монтаже;
  • высокая цена. Этот факт обусловлен тем, что центробежные устройства отличаются повышенной надежностью и имеют долгий срок службы.

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

Чем отличаются осевой и радиальный вентиляторы

Вентилятор представляет собой техническое устройство, предназначенное для создания направленного потока газов или жидкостей. Такие агрегаты широко используются как в промышленности, так и в быту. Чаще всего вентиляторы встраиваются в системы вентилирования помещений, а также в системы климат — контроля.

В промышленности вентиляторы используются для обдува производственного оборудования, а также различных его блоков. Также вентиляторы являются одним из основных блоков холодильных установок, где они обеспечивают циркуляцию воздуха как внутри самой установки, так и в охлаждаемом помещении. На сегодняшний день существует большое количество различных типов и моделей вентиляторов, однако в промышленности чаще всего используются осевые и радиальные вентиляторы. Эти устройства отличаются не только конструкцией, но и рабочими параметрами и способами монтажа.

Конструктивные особенности

Осевые вентиляторы отличаются самой простой конструкцией, так как они состоят из электродвигателя, на роторе которого закреплены лопасти. Электродвигатель расположен в корпусе, а лопасти закрыты специальной защитной сеткой. В таких устройствах воздух перемещается вдоль оси вращения ротора.

Осевые вентиляторы не могут создавать мощный поток воздуха, поэтому для увеличения их производительности к основной конструкции добавляют дополнительные ступени. Кроме того, в осевых вентиляторах можно менять направление потока воздуха на противоположное путем изменения положения рабочего колеса и лопастей.

Радиальный или центробежный радиатор состоит из колеса, на котором расположены лопасти, а также электромотора, нагнетающего газ или жидкость в устройство. Все эти блоки размещены в корпусе, выполненном из высококачественной легированной стали.

В таком вентиляторе перемещение жидкостей или газов происходит за счет действия центробежной силы. Благодаря этому перемещаемое вещество сначала затягивается в центральную часть вентилятора, откуда затем выталкивается наружу при помощи лопастей. При этом входящий и выходящий потоки взаимноперпендикулярны.

Радиальные вентиляторы в отличие от осевых также могут быть оборудованы дополнительными защитными системами, например, защитой от взрывов, антикоррозионным покрытием корпуса и т.д.

Бытовой вентилятор[править | править код]

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности.По исполнению бывают: напольные, настольные и потолочные.Число лопастей может быть от трёх до шести.Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости.Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен.Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН и др.

Тип управления

Управление вентиляторами может осуществляться следующими способами:

  • Механический – распространенный и самый простой тип управления. Все действия производятся нажатием соответствующих кнопок или поворотом реостата.
  • Электронный – вместо обычных кнопок используются сенсоры (кнопка, но выполнена в виде гибкой пластины), находящиеся на панели управления. Часто вместе с сенсорными кнопками внедряется небольшой ЖК дисплей, отображающий основные параметры и режимы работы. Электронное управление расширяет функционал и позволяет делать более гибкие настройки.
  • При помощи пульта дистанционного управления – позволяет вносить изменения в работу вентилятора удаленно. Пульт ДУ чаще всего используется в потолочных, настенных или напольных моделях.

Благодаря управляющим механизмам можно изменять основные характеристики работы устройства:

  • Регулировка скорости – данная возможность есть у большинства типов вентиляторов. Скорость изменяется понижением или повышением тока поступающего к электродвигателю.
  • Регулировка наклона рабочей части – позволяет изменять направление обдува по вертикали. Поток может быть направлен вверх, вниз или прямо.
  • Поворот рабочей части – прибор поворачивается по горизонтальной плоскости, увеличивая площадь обдува.
  • Таймер – позволяет задавать время включения/выключения и создавать комфортные условия в помещении.

Обозначения по ГОСТу

Известно несколько вариантов маркировки радиальных (центробежных) вентиляторов, регламентируемых действующими стандартами. Все модели различают по величине создаваемого давления:

  • низкого уровня (не больше 1000 Па);
  • средней величины (1000-3000 Па);
  • высокого давления (3000-12000 Па).

Возможные различия в маркировке одних и тех же моделей связаны с изменениями действующего стандарта ГОСТ 5976-90, который определяет правила формирования их обозначений, предписываемые к исполнению всеми пользователями.

  • Обозначение изделия – буква «В».
  • Его тип – значки «Р» или «Ц» (радиальный или центробежный).
  • Первое число в маркировке соответствует коэффициенту, используемому для перерасчета полного давления (80, например).
  • Второе цифровое обозначение – быстроходность агрегата.
  • Последнее сочетание цифр – наружный диаметр рабочего колеса.

Чем отличается осевой вентилятор от радиального?

Рассмотрим, чем отличается осевой вентилятор от радиального. Конструкция этого типа установок проста и знакома всем. Любой бытовой вентилятор или кулер от компьютера представляют собой наглядный пример подобных конструкций. Название «осевой» означает, что поток воздуха, создаваемый устройством, движется вдоль оси вращения рабочего колеса (крыльчатки).

Радиальный вентилятор имеет несколько более сложную конструкцию. Он состоит из рабочего колеса карусельного типа, оснащенного лопатками, и корпуса, внешне напоминающего улитку или спираль. Оба элемента работают в тесном взаимодействии и по отдельности бесполезны.

Радиальные вентиляторы способны создавать достаточно высокое давление. Отдельные установки по этому показателю способны конкурировать с компрессорами. Такая особенность делает радиальные вентиляторы широко востребованными в системах вентиляции или технологических установках, требующих преодоления сопротивления воздуховодов или создания потока воздуха с определенными параметрами.

Положительные стороны применения осевых вентиляторов

Дело в том, что осевые модели вентиляторов обладают некоторым рядом технических преимуществ, которые и повлекли к их систематическому использованию. Все они будут описаны ниже:

  • относительно небольшой вес (в сравнении с радиальными аналогами);
  • возможность создания реверсивного потока воздуха;
  • простота монтажа;
  • более высокий КПД.

Одним из главных преимуществ осевых вентиляторов является возможность реверса. Другими словами, меняется полярность питания и вентилятор начинает вращаться в обратную сторону, при этом генерируя ровно тот же воздушных поток, только в обратную сторону.

Подобный приём попросту невозможен у радиальных вентиляторов. Но существуют у радиальных аналогов и преимущества над осевыми.

Как сделать выбор между приборами

В большинстве случаев, выбор вентиляционного устройства диктует область его применения. Как показывает практика, радиальный вентилятор больше эксплуатируется в промышленности, осевой агрегат активно используется в установке системы вентиляции в помещениях, применяется в качестве охлаждения двигателя (мотора) в бытовой технике и транспорте.

Радиальный вентилятор в лакокрасочном цехе

Основные факторы, на которых базируется выбор модели вентилятора, следующие:

  • объем вентилируемого воздуха;
  • форма воздуховода и его площадь;
  • длина вентиляционной системы;
  • максимальный и минимальный уровень предполагаемой температуры воздуха.

Разделение применения механизмов связано с работой воздухоотвода. Отличием осевого прибора является распространение воздушного потока от оси в пространство по окружности. Радиальный вентилятор, наоборот, создает направление воздуха от периметра окружности и направляет его в центр.Можно сказать, что разница этих двух приборов в их конструкции и рециркуляции воздуха.

Учитывая область применения, может быть необходимость в воздушном потоке высокого давления. Для сложных промышленных тягодутьевых установок больше подойдут радиальные вентиляторы. Осевые устройства больше ориентированы на работу в местах для простого и быстрого проветривания.

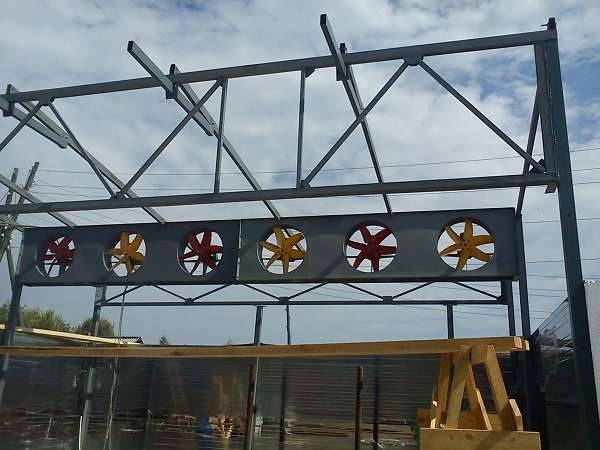

Вентиляторы осевые промышленные

При создании приточно-вытяжной вентиляционной системы используются также канальные вентиляторы. Они могут выступать в виде самостоятельной установки внутри воздухоотвода или дополнительного звена в вентиляционном механизме.

Данный прибор компактный и легко устанавливается своими руками, отличается пониженным уровнем шумности.

Для обеспечения принудительной воздушной циркуляции подбирается определенный механизм, способный ее обеспечить. Технические параметры должны соответствовать требованиям установки вентиляции для определенных условий.

Чем осевой вентилятор отличается от центробежного

Отличие осевого вентилятора от центробежного

Вентиляторы используются для проветривания помещений, однако их применение не сводится только к приточно-вытяжной вентиляции. Вентиляторы могут использоваться для подачи воздуха в промышленных линиях или, например, для пневматической транспортировки сухих сыпучих материалов. У каждого вида применений есть свои требования, которым соответствует тот, или иной тип вентилятора. В данной статье мы рассмотрим различие двух наиболее распространённых видов вентиляторов: Центробежных и Осевых.

Центробежные вентиляторы

Конструкция центробежного вентилятора, который также часто называют радиальным, включает в себя два основных элемента – электродвигатель и крыльчатку, имеющую ряд лопастей. Визуально он похож на колесо, а при исполнении в спиральном корпусе центробежный вентилятор выглядит как улитка. Такое простое устройство обеспечивает бесперебойное движение воздушных масс в относительно тихом режиме. Лопасти такого вентилятора могут быть загнутыми вперед, назад и прямыми. В центробежных вентиляторах принято использовать двигатели высокой мощности, но, в последнее время тренд на экологичные технологии заставляет производителей использовать энергоэффективные электронно–коммутируемые (EC) двигатели, что позволяет сводить к минимуму потребляемую энергию. Ввиду этих особенностей, центробежные вентиляторы чаще используются в промышленных целях, для работы с большими объёмами воздуха.

Осевые вентиляторы

Осевые вентиляторы еще называют аксиальными, поскольку они перемещают воздух параллельно оси рабочего колеса, в отличие от центробежных, которые перемещают воздух перпендикулярно оси. Устройство представляет собой двигать с крыльчаткой, лопасти которой напоминают пропеллер. Крыльчатка и корпус вентилятора могут быть изготовлены как из пластика (например, в случае встраиваемых или канальных вентиляторов), так и из металла. Осевые вентиляторы имеют множество различных исполнений, в том числе в круглом или квадратном корпусе, с защитной решеткой или вообще без корпуса. Широкий спектр применения позволяет осевым вентиляторам охлаждать, проветривать и даже прогревать жилые и технические помещения.

Отличие центробежного вентилятора от осевого

Относительно центробежных вентиляторов, осевые делают куда больше оборотов, за счёт особенностей своей конструкции и характеристик, однако они неприменимы в условиях с высоким аэродинамическим сопротивлением и более шумные на средних частотах. Но несмотря на это, осевые вентиляторы имеют ряд преимуществ, такие как компактность, удобство эксплуатации, простая конструкция и реверсивность. Они высокопроизводительны и их легче ремонтировать.

Центробежные вентиляторы уверенно работают при значительных давлениях, — например, в системах охлаждения или пароснабжения, однако они более шумные на низких частотах и часто нуждаются в мерах дополнительной шумоизоляции. Все вышеизложенные факты говорят о том, что выбор конструкции вентилятора должен основываться на данных об условиях и особенностях эксплуатации, а также предусматривать потребности в каждом конкретном виде его применения.

Извините, по вашему запросу ничего не найдено.

Пожалуйста, оформите форму заявки на подбор элементов. Наш менеджер свяжется с вами и предложит наиболее подходящий вариант.

Преимущества и недостатки центробежных моделей

варианты центробежной модели

Преимуществами радиальных вентиляторов являются:

Мощность. Приборы эффективно справляются с очисткой воздуха, загрязненного вредными веществами.

Продолжительное время работы. В конструкции двигателя присутствуют шариковые подшипники, благодаря которым уменьшается изнашивание агрегата при работе.

Низкий уровень шума. Шум при работе не превышает показатель в 30 дБ, что является нормой для жилых помещений.

Экономичность. Конструкция загнутых назад лопастей способствует появлению инерции. А это, в свою очередь, позволяет при эксплуатации прибора уменьшить энергопотребление.

Бесперебойность работы. Если объект нуждается в круглосуточной непрерывной подаче чистого воздуха и удалении загрязненного, то такие помещения оборудуются центробежными приборами.

Перемещение воздуха под большим давлением. Эта способность позволяет устанавливать устройства для одновременной очистки воздуха более чем в одном помещении.

Безопасность. В большинстве центробежных моделей корпус имеет пожаро- и влагозащитные свойства, что позволяет использовать устройства в помещениях различного предназначения.

Легкость в обслуживании. Конструкция имеет сменный фильтр, который при необходимости меняется своими силами.

Недостатки:

  • особая форма корпуса прибора (в виде улитки). Учитывая то, что он должен встраиваться в стену, это может вызвать некоторые трудности при монтаже;
  • высокая цена. Этот факт обусловлен тем, что центробежные устройства отличаются повышенной надежностью и имеют долгий срок службы.

Классификация напольных моделей

В соответствии с принципом работы напольные вентиляторы подразделяют на:

  • радиальные,

  • осевые,

  • безлопастные.

Осевые напольные вентиляторы

Среди бытовых приборов первое место по распространению занимают именно осевые модели. Они оснащены двигателем с лопастным колесом, которое вращается в одной плоскости.

Радиальные вентиляторы

В отличие от осевых моделей, радиальные оснащены более сложным механизмом, в котором имеется ротор с лопатками спиральной конфигурации (с изогнутыми лопастями). Воздух, который попадает в этот ротор, начинает перемещаться радиально и с помощью центробежных сил выталкивается по выходному отверстию в помещение. Данные модели создают воздушный поток, у которого уже имеется определенный напор. Их в основном эксплуатируют в накладных и колонных конструкциях.

Безлопастные напольные вентиляторы

Достижением современности являются безлопастные вентиляторы. Их конструкция представляет собой рамку круглой формы, оснащенную мотором. Принцип работы этого устройства в корне отличается от вышеописанного. У основания устройства располагается турбина – она забирает воздух и наделяет его ускорением. Созданный воздушный поток выходит из щелей рамки. По пути поток воздуха захватывает также и соседние слои воздуха. В результате создается один непрерывный поток. Благодаря тому, что прибор абсолютно лишен лопастей, он является полностью безопасным.

Принцип работы и конструкция

Радиальный вентилятор, встроенный в воздуховод

Принцип работы вентиляторов радиального типа представляется следующим образом:

  1. Загрязненный воздух поступает во входное отверстие агрегата.
  2. За счет вращения колеса-лопатки, помещенного в спиральный кожух, он засасывается внутрь и перемещается под действием центробежной силы.
  3. Воздух собирается в кожухе устройства и перенаправляется к выпускному отверстию.

Конструктивно такой прибор выглядит как колесо с лопатками, закрепленное на станине с залитыми в нее радиальными подшипниками и валом (последний закрыт спиральным кожухом). Для приведения в циклическое движение используется типовой электрический двигатель. На колесе помимо лопаток выделяются задний и передний диски, а также массивная ступица. Форма и количество лопаток зависят от назначения конкретной модели.

Колеса с обратно загнутыми лопастями устанавливаются в экономичных образцах изделий, потребляющих примерно на 20% меньше электроэнергии. При этом они хорошо справляются с текущими воздушными нагрузками. С другой стороны, образцы с загнутыми вперед лопатками намного меньше шумят, что объясняется более низкой частотой вращения двигателя. Кроме того, эти модели характеризуются уменьшенными размерами колеса и корпуса всего устройства.

Разница между осевыми и радиальными разновидностями проявляется в истории их применения человеком для практических нужд. Первые появились намного раньше и устроены несколько по-другому. В изделиях этого типа воздушные массы перемещаются вокруг оси, на которую насажены лопасти вентилятора. Струи воздуха движутся в том же направлении, что задается вращением ротора электродвигателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
