Вибратор для бетона: устройство и принцип работы, виды, характеристики для выбора

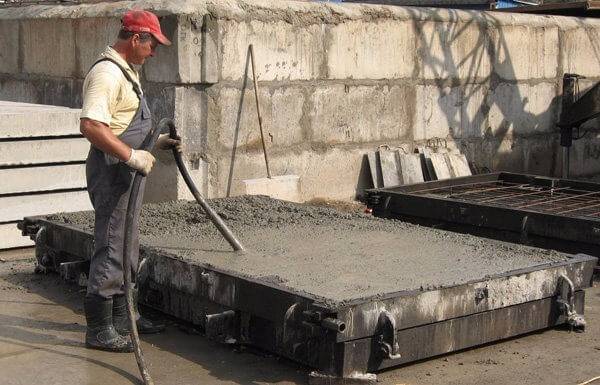

Принцип действия внутреннего вибратора для бетона

Для соединения свежих пластов раствора нужно заглубить наконечник вибратора примерно на 0,1 м в предшествующий слой. После виброобработки контакт слоёв очень качественный, пласты связываются намертво. Такие неприятные моменты, как образование трещин и каверн, сводятся к минимально возможным.

Предлагаем ознакомиться: Как крепить короба для проводов

Для получения максимальной эффективности немаловажным является верный подбор необходимого диаметра булавы, правильное установление зоны воздействия. В хороших глубинных вибраторах для бетона зона обработки в 10 раз больше диаметра булавы. Если же качество сомнительно или мощность невелика, то в процессе погружения скорость вибраций уменьшается, что влияет на площадь действия. Соответственно, неправильный подбор может урезать производительность, снизить качество обработки.

Неверное использование оборудования не только не даст нужного результата, но и нанесёт ущерб полученной конструкции. Слишком длительное воздействие вибрации увеличивает шанс расслоения смеси, а это ослабит прочность, снизит надёжность элемента.

Продолжительность виброобработки напрямую зависит от вязкости, текучести и пластичности бетонной смеси. Среднее время вибрационного воздействия одного места составляет от 10 до 60 секунд. После завершения усадки, когда на плоскости уже проявляется цементное молочко, обработку можно завершать.

Расстояние, на котором нужно устанавливать наконечник для обработки следующего участка, зависит от радиуса действия глубинного вибратора. Как правило, эта дистанция составляет один – полтора радиуса уплотнения инструмента. При воздействии на фундамент, монолитную стену или иную структуру, заливаемую в опалубку, нужно смотреть за тем, чтобы булава не задевала элементы опалубки. Просвет между наконечником и материалом щита опалубки должен быть минимум 7–10 см.

Самые распространённые погружные вибраторы электромеханического типа имеют в своём составе электродвигатель, гибкий шланг (приводной механизм) и рабочий наконечник (булава или штык), излучающий вибрацию. Мощный электродвигатель (1 кВт и более) имеет одно или трёхфазное питание от сети переменного тока. С помощью гибкого вала, длина которого может составлять от 1 до 7м, вращение ротора передаётся в вибрационный наконечник.

Форма рабочей части вибронасадки может быть цилиндрической (булава) или конической (штык). Первая предназначена для уплотнения бетона в формах и опалубках с нормальной частотой армирования. Второй тип насадки используется при густой арматурной сетке заливаемых форм. В комплекте вибратора может быть несколько вибронасадок, булавы разного диаметра.

Модели приводов

Модель DYNAMIC DV-230 (на картинке) представлена одной из многочисленных моделей приводов гибких валов стационарных вибраторрв для упло

тнения бетонной смеси. DYNAMIC DV имеет линейку двигателей различной мощности и оборотов. Модель DV-230 позиционируется как профессиональный инструмент мощностью 1,5 кВт и оборотами 12 тыс. об/мин.

Ограничения по времени в работе не имеет. Питания переменный ток 220В, частотой 50 Гц. Имеет влагозащищенный корпус из высокопрочного полистирола, высокую степень защиты от поражения электротоком. Условия применения ограничены длиной питающего провода и мощностью. Производительность 15 м3 в час.

Привод “Калибр” ВЭР-1500 производится как легкая переносная модель на основе дрели. Поставляется без комплектующих. Производитель позиционирует как аппарат для бытового использования. Ручной переносной двигатель производится на основе дрелей, изготовленных без регулятора скорости. Основное достоинство – это мобильность, легкость и простота в применении. Может использоваться для домашней укладки полов или уплотнения заливки ленточных или ростверковых фундаментов под строения. Производительность 5-7 м3 в час.

Характеристики представленных моделей можно посмотреть в таблице

Параметр	Значение
Характеристики	Калибр ВЭР-1500	DYNAMIC DV-230
Тип	глубинный	глубинный
Мощность	1500 Вт	1500 Вт
Питание	220 В	220 В
Длина гибкого вала	в зависимости от модели	в зависимости от модели
Возможные диаметры вибронаконечника	25,35,45,52 мм	28,38,48,58 мм
Обороты	9000 об/мин	12000 об/мин
Масса	3,2 кг (+3-4 кг) комплектующие, поставка только привод	5 кг (+3-4 кг) комплектующие, поставка только привод
Цена	5000 руб.	9000 руб.

Виды прибора

Сегодня используются для бетонных работ два вида:

погружные;
площадочные или внешние.

Погружной

Погружной вибратор в своей конструкции имеет гибкий вал, который и погружается в тело бетонного раствора. Работает он от специального привода, который и передает на вал колебательные движения. По сути, это ручной инструмент, который в свою очередь, делится на две группы: бытовой и профессиональный.

С помощью первого можно уплотнять бетон на глубине до 1 м, работает он от сети 220В. Второй – это устройство с длинным валом в несколько метров. В его комплектацию входит специальный преобразователь, который работает от электрического тока частотой 200 Гц.

Именно эта частота тока дает возможность поднять частоту колебания самого оборудования. Поэтому этот вид вибратора для уплотнения бетона называют высокочастотным. Именно с его помощью можно добиться высокого качества изготовления колонн, фундаментов и стен, заливаемых по монолитной технологии.

Внешний

Из названия становится понятным, что площадочные устройства используется поверх залитого бетонного раствора. Для этого поверх смеси укладывается деревянный помост (обычно это щит, сбитый из досок), на который и устанавливается сам вибратор для бетона.

Понятно, что эффективность работы данного типа намного ниже, чем погружного. Но поверхностный вибратор применяется в тех местах, где нет возможности использовать глубинный вариант. К примеру, большое количество арматуры в конструкции.

В этой группе есть модели высокочастотные, есть обычные, работающие от сети переменного тока с напряжением 220В и частотой тока 50 Гц. Присутствуют на рынке и пневматические модели. В настоящее время производители предлагают две модели площадочного вида: направленные и круговые. С помощью первых можно провести направленное уплотнение, к примеру, если вам необходимо лучше уплотнить фундаментную смесь, которая расположена в углу опалубки. Как показывает практика, именно эти зоны самые труднодоступные.

Круговые чаще всего используют для уменьшения пористости бетона в заливаемых формах. К примеру, в производстве фундаментных плит ФС.

Что происходит в процессе глубинного вибрирования

Эта фаза обработки сырого бетона неспроста плотно вошла в строительный обиход и заняла одну из решающих ролей. Её эффективность проявляется в нескольких направлениях.

Эффект № 1. Уплотнение смеси

Причина надёжности железобетона в том, что нагрузка в нём распределяется равномерно по камням щебня. Именно вибрация «помогает» заполнителю занять идеальное положение в толще бетона.

Эффект № 2. Удаление воздуха

Бетон нормальной (сметанообразной) консистенции доставляется в миксерах или вымешивается в бетономешалках на месте, причём в открытой системе со свободным доступом воздуха. Пузырьки воздуха не могут подняться с глубины сквозь густую и тяжёлую смесь и остаются после укладки в изделии. Это существенно ослабляет конструкцию. При помощи глубинного вибратора из сырого бетона удаляется лишний воздух.

Эффект № 3. Заполнение примыканий

Глубинное вибрирование позволяет добиться идеального заполнения мельчайших пустот при продолжении бетонирования от уже затвердевшего участка.

Глубинные и поверхностные вибраторы – в чем разница?

Основная функция инструмента заключается в том, чтобы придать смеси однородную структуру, без воздушных включений. Учитывая, что бетон применяется не только при строительстве различных объектов, но и для изготовления ж/б изделий, то уплотнители должны решать различные задачи.

Исходя из этих условий, уплотнители и разнятся конструктивными решениями.

Например при больших объемах работ наибольший эффект будет при внутреннем уплотнении. Следовательно, конструкция таких устройств должна быть такой, чтобы можно было воздействовать на внутренние слои. Для этого и были разработаны модели, для глубинной обработки бетона. Рабочая часть таких моделей состоит из гибкого вала и вибрационного наконечника, который заглубляется внутрь раствора. Таким образом, колебания от наконечника передаются непосредственно обрабатываемой смеси. Таким инструментом можно уплотнять раствор в самых труднодоступных местах. Он применим также и для обработки участков с сильным армированием.

Совершенно другая задача поставлена поверхностным моделям. Они рассчитаны для работы с небольшими слоями обрабатываемой смеси. На уплотнителях таких моделей установлены специальные вибрирующие площадки, которые получают колебания от двигателя. Они устанавливаются сверху слоя свежего бетона. Колебания передаются только поверхностной части. Поверхностная технология обработки применяется также и на заводах ЖБИ при производстве строительных конструкций.

Как правильно пользоваться?

В заливке бетонных стяжек, все чаще используются вибраторы для бетона. При работе с уплотнительным механизмом для получения максимального эффекта учитывают тонкости его применения. Таким образом, каждый тип уплотнителя имеет требования по его использованию. Глубинное оборудование состоит из гибкого вала, который погружают в раствор в зависимости от длины вала. Вибронаконечник не должен соприкасаться со стенками формы и до опалубки должно соблюдаться расстояние больше десяти сантиметров.

Чтобы собрать вибратор, придерживаются следующих этапов:

крепят вибронаконечник к гибкому валу;
соединяют противоположный конец детали с вращающим моментом к двигателю;
заполняют стыки герметиком;
фиксируют валы.

По окончании сборки, оборудование тестируют на возможные повреждения. Если неисправности не обнаружены, начинают пробный запуск. Устанавливают оборудование на ровную поверхность и с легкостью бьют по опалубке, таким образом, чтобы получилась вибрационные волны.

При использовании этого уплотнителя колебание передается раствору по поверхности, которая касается корпуса оборудования. Перед включением уплотняющего механизма, его следует проверить на возможные повреждения и прочность резьбовых стыков. После этого оборудование для трамбовки ставят на рабочее место и фиксируют болтами

Важно сделать заземление, для безопасной работы вибрирующего механизма. В процессе трамбовки подтягивают болты спустя пять минут и один час использования оборудования, тогда исключается возможность расшатывания прибора и выскакивания болтов

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
металлический круг длиной 55 см, диаметром 20 мм;
металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

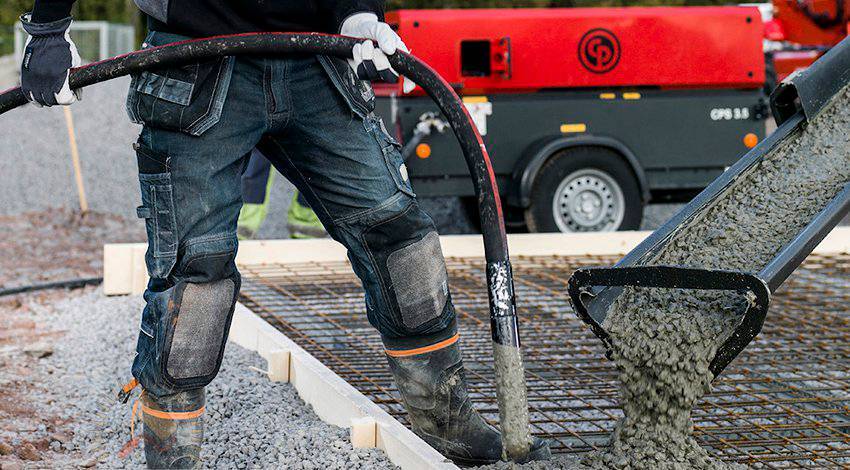

погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

Принцип работы глубинного вибратора

Не застывшая бетонная смесь имеет очень густую консистенцию. Из-за того, что материал плотный и тяжелый, а также имеет низкую текучесть, пузырьки воздуха из нижних слоев не могут подняться наверх.

Вибрация делает сырой бетон более пластичным, временно придавая ему свойства жидкости. Благодаря этому воздух может беспрепятственно покинуть его, а сама смесь дополнительно уплотняется.

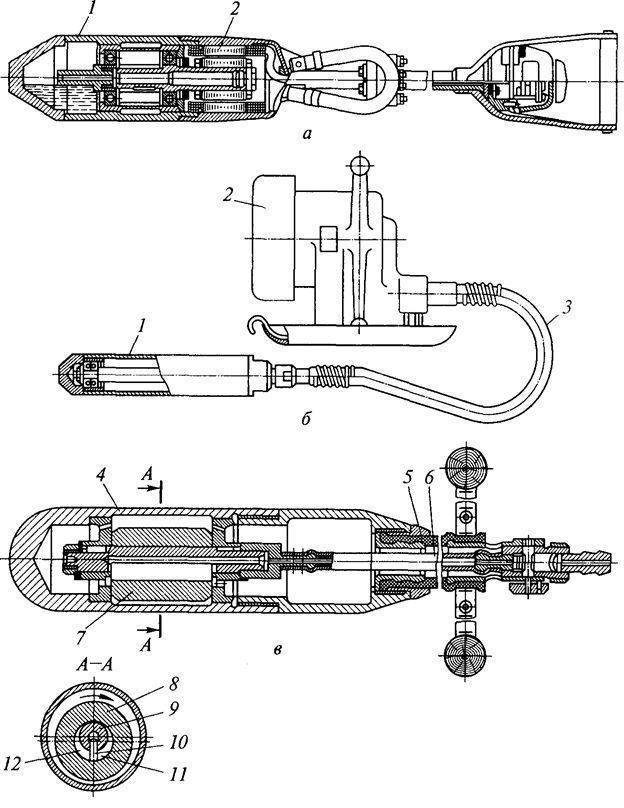

Как устроены глубинные вибраторы? Оборудование состоит из нескольких конструктивных элементов:

Привод. Электрический, моторный или пневматический мотор создает колебания, которые потом передаются бетонной смеси.
Балансир. Этот элемент конструкции преобразует вращение мотора в вибрацию нужной частоты.
Передающий вал. Гибкий тросик передает колебания на наконечник, который погружается уже непосредственно в раствор. От его длины зависит, на какую глубину можно опустить вибробулаву.
Вибронаконечник. Через этот узел происходит воздействие на материал. Они бывают разных видов – штыки, лопаты, стержни. От формы наконечника зависит объем обрабатываемого бетона, а также время, необходимое для уплотнения каждого участка.

Принцип работы строительного оборудования прост: вращения мотора преобразовываются с помощью балансира в колебания, которые затем передаются через гибкий вал на наконечник, погружаемый в бетонную смесь на время, необходимое для обработки участка бетонного блока.

Большая площадь (стяжка, фундамент или плита) обрабатывается последовательно – от участка к участку. Время обработки зависит от толщины слоя, марки бетона и мощности вибратора.

Виды вибраторов по частоте вибрации.

Вибрация характеризуются двумя величинами – частотой и амплитудой. Частота колебаний указывается в вибрациях/мин (vpm) или в Герцах (Гц) – соотношение 1 Гц = 1 vpm/60. Например, один производитель пишет, что у его вибратора частота 200 Гц, а другой производитель — 12000 vpm – по факту эти цифры равны. Частота вибрации у наиболее распространённого типа дебаланса – эксцентрикового, соответствует количеству оборотов вала; у маятникового дебаланса частота вибрации в 5-7 раз выше частоты оборотов. При равном весе, чем больше амплитуда, тем выше центробежная сила, а значит сильнее воздействие на бетон. Большая амплитуда должна быть уравновешена меньшей частотой вибрации.

Низкочастотные. Частота вибрации до 3000 vpm. При бетонировании не применяются, их сфера — это разрыхление, отбойка, транспортировка сыпучих материалов в силосном хранилище, транспортных желобах или для просеивания.
Среднечастотные. Частота вибрации 3000-9000 vpm. Применяются при изготовлении ЖБИ на заводах и монолитном строительстве с помощью внешних вибраторов. Способны приводить в движение крупные частицы заполнителя и отлично подходят для тяжелых, непластичных бетонов со «скелетом» из щебня или гравия крупных фракций.
Высокочастотные. Частота вибрации 90000-20000 vpm. Применяются при уплотнении среднего и легкого бетона, как заводского производства, так и приготовленного на месте, на стройплощадке с помощью глубинных вибраторов.

Обратимость антенн

Шесть прямоугольных вертикальных секторных антенн сети мобильной связи и одна параболическая антенна транспортной сети связи, установленные на крыше высокого здания. Секторные антенны обычно содержат ряд вертикально расположенных полуволновых вибраторов, установленных на расстоянии половины длины волны. За вибраторами находится отражатель, а все устройство заключено в корпус из радиопрозрачного материала. Секторные антенны обеспечивают связь между мобильными телефонами и базовыми станциями. Они излучают лучи в форме веера (примерно похожие на кардиоиду) в горизонтальной плоскости и очень узкие в вертикальной плоскости. Закрытые радиопрозрачным материалом и очень похожие на большие барабаны остронаправленные параболические антенны используются для передачи сигналов между наземными базовыми станциями. Если таких антенн не видно рядом с секторными, значит информация между наземными станциями передается по проводной или оптоволоконной линии связи

Все антенны обладают свойством обратимости. Этот принцип гласит, что антенны обладают одинаковыми характеристиками, в частности, коэффициентом усиления и диаграммой направленности независимо от направления передачи электромагнитных волн. Если, например, передается тестовый сигнал и измерена диаграмма направленности в дальней зоны антенны, то согласно принципу обратимости диаграмма направленности этой антенны, работающей в режиме приема, будет точно такой же.

Особенности выбора погружного вибратора (топ-5)

Как выбрать подходящую технику для строительных работ? Если вы планируете регулярно работать с разнообразными типами растворов и смесей, вам пригодится несколько моделей с разной частотой вибрации.

Когда оборудование нужно для более-менее однотипных работ, следует заранее узнать рекомендованные параметры: частоту и амплитуду колебаний, длину гибкого вала, мощность. Здесь мы приведем 5 наиболее популярных и универсальных моделей глубинных вибраторов.

Hervisa Runner Plus 52

Испанский производитель строительной аппаратуры известен своей надежностью и долговечностью. Для моделей серии Runner можно отдельно купить преобразователь напряжения, гибкий вал и наконечники разного размера: от 3,8 до 7,5 см. Аппарат защищен от скачков напряжения, перегрева, а также имеет дополнительную изоляцию, чтобы защитить оператора от удара током.

Основные технические характеристики Hervisa Runner Plus 52:

мощность – 1,5 кВт;
частота колебаний – до 12 тысяч колебаний/мин;
длина гибкого вала – 7 метров;
вес – до 17 кг.

Красный Маяк ЭПК-1300

Электрический глубинный вибратор российского производства. Это профессиональное оборудование, которое можно использовать для небольшого строительства дома, дачи или технических сооружений. Главное достоинство аппарата – его универсальность, а также небольшой расход электроэнергии. Кроме того, Красный Маяк ЭПК-1300 не требует специального ухода и обслуживания.

мощность – 1,3 кВт;
частота колебаний – до 17 тысяч колебаний/мин;
длина гибкого вала – 5,1-7,6 метров;
вес – до 26,9 кг.

Wacker Neuson HMS M-2000

Одна из моделей знаменитого немецкого производителя строительных приборов. С оборудованием можно использовать сменные гибкие валы разной длины – от 3 до 9 метров, а также вибронаконечники размером 2,5-6 см. Также можно отдельно заменить мотор, преобразователь или вал. Есть встроенная защита от перегрева, скачков напряжения. При износе щеток сработает автоматическая защита. Гарантия производителя – 1 год.

мощность – 1,5 кВт;
частота колебаний – до 17,5 тысяч колебаний/мин;
длина гибкого вала – 3-9 метров;
вес – до 7,3 кг.

Makita BVR450Z

Makita – один из самых известных брендов, выпускающих оборудование для ремонта и строительства. Вся аппаратура торговой марки производится в Японии. Данная высокочастотная модель примечательна тем, что очень мобильна.

У нее малый вес, а длина гибкого вала составляет всего 1,3 метра. К тому же она может работать как от сети, так и от аккумулятора. Очень удобно расположена кнопка включения-выключения – на ручке под указательным пальцем.

Мощность – 0,85 кВт;
частота колебаний – до 13 тысяч колебаний/мин;
длина гибкого вала – 1,3 метра;
вес – до 3,7 кг.

Champion CVG424

Бензиновый погружной вибратор китайского производства. Благодаря высокой мощности подходит даже для промышленного строительства. Бензиновый двигатель позволяет технике работать автономно в тех местах, где нет электросети.

Стоит учесть, что гибкий вал нужной длины и наконечники к аппарату нужно докупать отдельно. Доступный размер вибробулавы – от 2,8 до 7 см. Среди преимуществ – легкий запуск и тихая работа прибора.

Мощность – 4 кВт;
частота колебаний – до 12 тысяч колебаний/мин.;
длина гибкого вала – 4-6 метра;
вес – до 24 кг.

Перейти в к выбору глубинных погружных вибраторов в гипермаркете Строймашсервис.

Устройство глубинного вибратора для бетона

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В.

Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Перед правильной покупкой инструмента следует учитывать следующие параметры:

Диаметр уплотнения (зоны обработки) — параметр, от которого напрямую зависит производительность труда при использовании вибратора.
Частота и амплитуда колебаний. Чем выше эти величины, тем более скоростным будет вытеснение воздуха из раствора. Эта характеристика выбирается ещё и по виду получаемого бетона. Если он мелкозернистый — применяют высокочастотные агрегаты (10–20 тыс. кол/мин.). Для средней зернистости используют вибраторы средней частоты (3,5–9 тыс. кол/мин.). Для изготовления крупнозернистого бетона достаточны приборы с частотой колебаний до 3,5 тыс. кол/мин.
Габариты рабочего наконечника-булавы. Размер подбирается таким образом, чтобы пространство между краем булавы и арматурой было больше 30% диаметра наконечника.

Строительный вибратор: устройство, виды, принцип работы, лучшие модели

Вибратор для бетона широко применяется в строительстве. Некоторые виды устройств предназначены для прокладки коммуникаций. Благодаря создаваемой устройствами вибрации, из бетонной смеси удаляются лишние капли воды и включения воздуха, структура материала становиться однородной.

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.

Принцип работы

Основу конструкции различных видов устройств составляет вибрационный узел, генерирующий частотные колебания, достаточные для выдавливания пузырьков воздуха из структуры незатвердевшего бетона. Погружаемый в раствор вал с эксцентриком может подключаться к пневматике, дизельному или электрическому двигателю.

Они придают валу вращательные движения через стальной трос, который закрыт специальным кожухом. Наиболее производительными являются вибраторы, оснащённые дизельными двигателями. Их используют для проведения масштабных бетонных работ. С незначительными объёмами бетонирования справляются вибраторы с одно- или трёхфазными электродвигателями 220 В или 42 В.

Виды и характеристики

Выпускаемые производителям устройства для уплотнения бетонных растворов подразделяют на три основных группы по типу конструкции:

глубинные (используются для проведения масштабных работ по бетонированию фундаментов, конструкций зданий и сооружений);
площадочные (применяют при бетонировании полов и дорог);

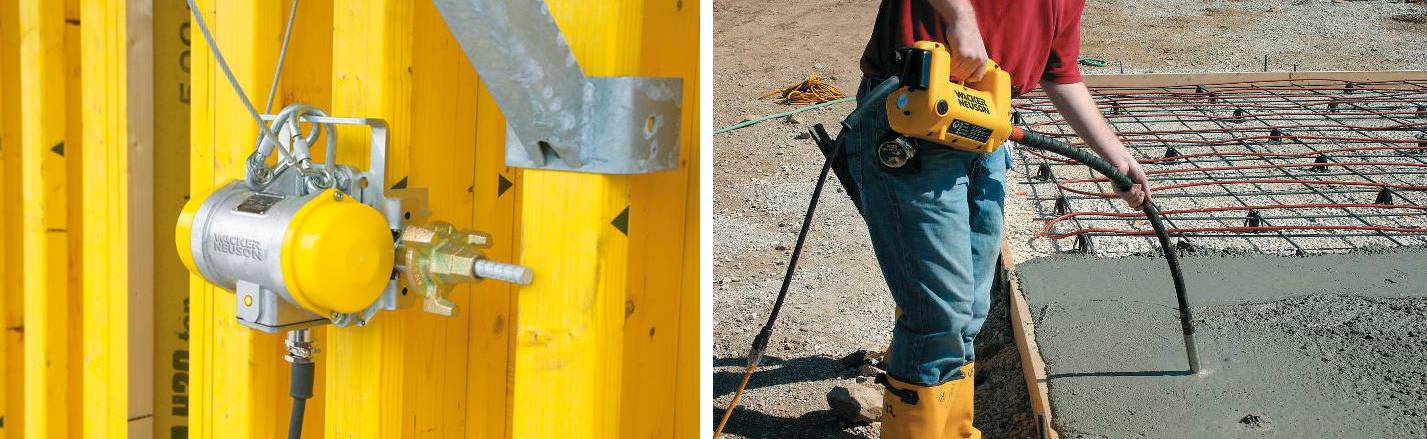

наружные (крепятся на опалубке, предназначенной для заливки колонн с густым армированием).

Второй широко распространённой классификацией строительных вибраторов является их группировка по типу привода:

электрические (имеют небольшой вес и габариты, работают от электрической сети или аккумуляторов в любых условиях);
бензиновые или дизельные (массивное оборудование высокой мощности);
пневматические (требуют подключение к компрессорам, используются на ЖБК при производстве бетонных изделий).

По генерируемой частоте различают вибраторы:

низкочастотные (используются для уплотнения крупнозернистых бетонных растворов, создают колебания частотой до 3,5 тыс. в минуту);
среднечастотные (предназначены для бетонных растворов со среднефракционной структурой, создают колебания от 3,5 до 9 тыс. в минуту);
высокочастотные (уплотняют мелкофракционные бетонные растворы, генерируют частоту от 10 до 20 тыс. колебаний в минуту).

Модели различаются по длине и диаметру вала. Производители выпускают вибраторы с длиною вала в диапазоне от 0,5 до 20 метров. Устройства с наименьшим диаметром вала используются для уплотнения бетонных смесей с густым армированием.

Принципиальная разница между поверхностными и глубинными вариантами

Оборудование предназначено для решения различных задач, поэтому отличается конструктивными особенностями. Глубинные модели погружаются внутрь бетонной смеси. Они способны уплотнять смеси даже на труднодоступных участках бетонирования и с сильным армированием.

Поверхностные модели предназначены для уплотнения тонких слоёв раствора. Устройства оснащены специальными вибрирующими площадками. Устанавливают оборудование поверх бетонного слоя. Такая технология нашла применение в производстве ЖБИ.

Глубинные

Устройства создают механические колебания в бетонных растворах. Это значительно улучшает сцепку бетона с арматурой. Устройства погружают непосредственно смеси сразу после их заливки в опалубку. Значительная часть моделей этого типа работает от электросети 220 В. Их можно использовать для проведения промышленных и бытовых работ по бетонированию.

Выбор оборудования

Если было принято решение приобретать уже готовый вибратор, необходимо учитывать такие факторы:

Тип работ, для выполнения которых предполагается использовать устройство. Например, если планируется работать с бетоном, который состоит из комплектующих мелкой фракции, оптимальным вариантом будет приобретение высокочастотного вибратора. Для уплотнения крупнозернистой смеси лучше подойдет низкочастотное оборудование.
Размер насадок. Чем шире наконечник, тем большую площадь способен охватывать аппарат.
Глубина гибкого вала. Этот показатель имеет непосредственное влияние на глубину захода виброрейки в бетон.
Длина вала. Если применяется вал, конструкция которого обладает слишком большой длиной, не исключена возможность понижения прочности бетонной смеси. Кроме этого, длинный вал препятствует максимальному погружению вибратора в бетон.
Диаметр рейки. Этот показатель имеет влияние на расстояние, которое сможет захватить вибратор во время работы. Если диаметр слишком большой, оператор будет вынужден погружать устройство большее количество раз.

В процессе эксплуатации вибромашины происходит постоянная подача воздуха, обладающего определенной температурой. Кроме этого, вибраторы зачастую применяются во время возведения конструкций, обладающих большим весом и крупными габаритами.

В результате этого не исключена возможность быстрого износа устройства и нарушения сроков сдачи строительного объекта. Для продления срока работы агрегатов специалисты рекомендуют проводить периодический осмотр вибраторов, а также соблюдать правила работы с ними.

Так как электрический тип аппаратов требует постоянного наличия электрического тока, лучше всего приобретать модели, источником энергии которых является одновременно электрический и бензиновый мотор. Благодаря этому удастся повысить практичность и эффективность вибраторов на несколько порядков.

Стоит также учитывать наличие в сооружении из бетона арматуры. В этом случае оптимальным является применение поверхностного вибратора. Особенность его работы заключается в том, что он не соприкасается с поверхностью арматуры.

Типы глубинных вибраторов

Вибраторы по способу передачи энергии с двигателя к рабочей части устройства делятся на две группы:

механические;
пневматические.

Механический погружной вибратор оснащается гибким валом (это стальной трос, который для безопасности персонала помещен в резиновый шланг). Максимальная длина такого привода делается не более 6 м.

Пневматические глубинные вибраторы – для подачи вибрирующих импульсов с пневматической турбины на рабочий механизм оснащаются воздуховодами, длина которых ограничена из-за снижения уровня давления в нем.

По типу приводного двигателя вибраторы делятся на:

электрические;
дизельные;
бензиновые.

В зависимости от мощности и габаритных размеров электродвигателя электрические вибраторы делятся на:

Портативные,
Стандартные.

Электродвигатели питаются однофазным напряжением в 220 В, трехфазным – 380 В, либо напряжением с использованием понижающих трансформаторов – в 42, 36, 24 В.

Напряжение в 220 и 380 В представляет опасность для жизни человека, поэтому системы подключения устройств к электропитанию такого напряжения оснащаются УЗО.

На тех строительных площадках, где нет доступа к стационарному электропитанию, применяются дизельные и бензиновые глубинные вибраторы с электрогенераторами на 380, 220 и 24 В.

Они выгодны в первую очередь своей мобильностью, а во вторую – приспособленностью к интенсивной и протяженной по времени работе. Поэтому на их основе и делают промышленные многопостовые глубинные вибраторы, которые применяются для уплотнения бетонных заливок на участках со значительными площадями.

Сам рабочий механизм (булаву) подбирают, принимая в расчет условия эксплуатации устройств, свойств и состав бутобетонной смеси.

Стандартные диаметры булавы для портативных (мощностью 0.5 -2.0 КВт) вибраторов – 28 и 38 мм, для стандартных вибраторов – 51 и 76 мм.

Но промышленность выпускает булавы и других диаметров.

Важно определиться также с выбором длины булавы. Если двигатель вибратора достаточной мощности, то устройство сможет за одно погружение уплотнять бетонную массу на длину вибронаконечника. Для маломощного (портативного) устройства приобретать длинную насадку не имеет смысла

Для маломощного (портативного) устройства приобретать длинную насадку не имеет смысла.

При выборе вала руководствуются следующей информацией:

толщина слоя бетона, который нужно уплотнять за один проход;
высота заливки;
толщина стен;
размеры заливаемой площадки;
состав бутобетонного раствора.

При этом следует помнить, что гибкий вал не должен иметь радиус изгиба меньше, чем 300 мм. Не выполнения этого условия снижает срок эксплуатации аппарата и непосредственно гибкого вала.

Как выбрать надежный строительный вибратор
