Обзор основных типов насосов и сфер их применения

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

  • мембранные;
  • роторные;
  • поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

Устройство

Любой центробежный насос состоит из двух основных узлов: мотор и рабочая камера или проточная часть.

В зависимости от назначения, типа перекачиваемой жидкости конструкция и применяемые материалы могут меняться, но состав основных элементов одинаков:

  • двигатель
  • спиральный корпус – “улитка”
  • рабочее колесо – крыльчатка
  • рабочий вал
  • уплотнение вала
  • подшипник вала
  • входной патрубок (фланец)
  • выходной патрубок (фланец)

Корпус центробежного насоса может быть монолитным, или разъёмным – для удобства ремонта и ухода за агрегатом. Особые требования к внутренней поверхности корпуса – она должна быть максимально гладкой, все неровности и дефекты затрудняют прохождение жидкости и снижают эффективность работы центробежного насоса.

Отвод жидкости проходит через спиралевидную камеру с расширением к выходу, поэтому такие центробежные насосы часто называют “улиткой”. Отводящая камера переходит в патрубок, к которому подсоединяется напорный трубопровод.

Главная деталь лопастного насоса – рабочее колесо-ротор. От него передаётся в перемещаемую жидкую среду механическая энергия вращения вала двигателя. Для повышения эффективности действия центробежного насоса в корпусе могут быть установлены несколько роторов на одном валу. Такой агрегат способен выдавать на выходе высокое давление, и называется многоступенчатым.

По конструкции рабочее колесо может быть открытым или закрытым. Вариант, при котором лопасти закрыты с боков дисками, более эффективен, в нём отсутствуют ненужные перетекания жидкости из одной полости в другую.

Вихревые

В вихревых погружных насосах забор и выталкивание воды происходит с помощью одного рабочего колеса с лопатками, которое расположено в верхней части вертикально подвешенного корпуса рядом с выходным патрубком. Для снижения гидравлических потерь в конструкции предусмотрено очень малое расстояние между боковой гранью диска вихревого колеса и рабочей камеры – это делает невозможной работу вихревых устройств в среде с частицами песка.

Устройства вихревого типа обладают неплохими напорными характеристиками (высота подъема жидкости достигает 100 м.) и средними объемами прокачки (около 5 м.куб./ч.).

Хотя вихревые электронасосы редко используются в быту, на рынке встречаются модели Беламос ТМ, Sprut, Вихрь, NeoClima, Pedrollo Davis.

Рис. 7 Вихревой погружной насос – конструкция и внешний вид

Центробежные

Такого распространения центробежные устройства добились благодаря следующим свойствам:

  • Их коэффициент полезного действия (КПД) – наивысший из всех аналогов, в крупногабаритных промышленных агрегатах он достигает 92%, в бытовых моделях доходит до 70%.
  • Конструктивно рабочая камера выполнена таким образом, что жидкость поступает в центральную часть центробежного колеса, а выталкивается наружу через боковой патрубок. Это позволяет делать многоступенчатые центробежные устройства, в которых выталкиваемая жидкость подается на ось следующего колеса, еще больше повышающего ее давление. Благодаря использованию нескольких центробежных колес с отдельными рабочими камерами (ступенями), удается получить в системе параметры напора, в разы превышающие показатели другого насосного оборудования, (в бытовых моделях напор не превышает 300 м).
  • Центробежные виды способны прокачивать жидкость в больших объемах при высоком напоре, при бытовом использовании данный показатель редко превышает 20 м.куб./ч.
  • Агрегаты центробежного типа менее подвержены воздействию мелких частиц песка на рабочий механизм, их повсеместно используют в песчаных скважинах, выбирая модель для работы с подходящим размером частиц, указанном в паспорте.
  • Существенным преимуществом центробежных видов является высокая оснащенность автоматикой, ведущие мировые производители насосного оборудования (Grundfos, Pedrollo, Speroni, Dab) снабжают свои приборы блоками с частотным регулированием скорости вращения рабочего колеса. Данная инновация позволяет не только существенно сэкономить электроэнергию при эксплуатации электронасоса (до 50%), но и значительно увеличить срок его службы.

Если перечислять всех производителей центробежных насосов, представляющих свою продукцию на отечественном рынке, список будет довольно объемным, поэтому ограничимся ведущими мировыми производителями, указанными выше. Из отечественных брендов наибольшую известность получили Водолей, Джилекс Водомет, Вихрь, Беламос, Калибр, Unipump.

Рис. 8 Центробежные погружные насосы – конструкция и материалы изготовления на примере Grundfos SBA

https://youtube.com/watch?v=MWusNeBaBlw

Схема установки своими руками

При установке циркулирующего насоса в отопительную систему теплоноситель с одной стороны захватывает жидкость и нагнетает ее с другой стороны в трубопровод. При вращении колеса с лопастями образуется центробежная сила. При этом давление в расширительном баке изменяться не будет.

Установить насос вполне можно своими руками, используя специальную схему

Для повышения уровня тепла необходимо устанавливать повышающий насос. Чтобы преодолеть силы сопротивления воды, необходимо устанавливать циркуляционный.

Схема установки:

  1. Устанавливаем агрегат на трубопровод с горячей водой, которая поступает от нагревателя.
  2. Между нагревателем и насосом монтируем пропускной клапан.
  3. Соединяем байпасом трубопровод с обратным и пропускным клапаном.
  4. Для продолжительного удержания воды в колесе на конце трубопровода сооружаем приемник, имеющий обратный клапан.

Такое устройство может развить скорость теплоносителя до 2 м/с. Циркуляционный тип оборудования необходим для ускорения движения воды в системе без нагнетания дополнительного давления

Если в конструкции отопления смонтирована принудительная циркуляция, это является обязательной и важной деталью. Он может различаться по мощности и работать от электричества

В большинстве случаев скорость на них можно регулировать от минимальной до максимальной величины.

Классификация центробежных насосов

Оборудование различается по способу уплотнения вала, методу соединения рабочего органа с силовым приводом.

Дополнительные различия накладывает тип жидкости, которую перекачивает помпа.

Существуют насосы спирального типа, отводящие жидкость в спиральный лабиринт, в части устройств используется неподвижное колесо с направляющими лопатками для потока жидкости.

Оборудование разделяется по способу установки, малогабаритные помпы допускается монтировать на переносных рамах или крепить внутри корпусов бытовой техники. Конструкции для водоснабжения жилого дома или промышленного объекта размещаются на бетонном основании, в котором заранее расположены анкеры. При монтаже установки под открытым небом предусматривается защитный козырек, предотвращающий попадание атмосферных осадков в корпус мотора.

Герметичные устройства

Исполнения подобного оборудования, которое выпускается в полностью герметичном корпусе, может быть несколько:

  1. магнитная муфта, при помощи которой осуществляется соединение двигателя и насоса;
  2. на вал электрического двигателя может быть установлено колесо.

Внешняя смазка такой категории оборудования не понадобится, как и вспомогательное уплотнение вала. Исходя из конструктивных особенностей возможность образования протечки полностью исключена. Используются для транспортировки химически-опасных веществ. Разновидностей моделей с герметичным корпусом несколько:

  1. уплотнение или фитинг;
  2. охлаждение посредством воды;
  3. циркуляция обратного типа.

Тип рабочей камеры

Чтобы понять, каким разнообразием отличается представленное оборудование, необходимо рассмотреть фото видов насосов (представлено далее). По принципу особенностей внутренней камеры агрегата различают две большие группы приборов. Это объемные и динамические разновидности. Они включают в себя множество различных агрегатов.

Жидкость в объемном насосе перемещается под воздействием периодического изменения внутреннего пространства в камере. К этой категории устройств относятся крыльчатые, возвратно-поступательные и роторные приборы. Входящие в эту группу приборы классифицируются по ряду признаков. Их выбирают в соответствии с условиями эксплуатации прибора.

В динамических насосах жидкость транспортируется под воздействием сил внутри камеры. К этой категории относятся лопастные, электромагнитные насосы и приборы трения. Такие устройства отличаются видом сил, которые действуют на жидкость, направлением ее движения, типом отвода, а также конструкцией колеса.

При выборе той или иной разновидности оборудования потребитель руководствуется классификацией по целевому признаку, соответствию условиям отрасли и эксплуатации.

Циркуляционные конструкции

Циркуляционные виды насосов применяются в системах отопления. Теплоноситель перемещается с заданной скоростью по системе. Его температура постепенно понижается. Помещение обогревается при определенном уровне движения теплоносителя. Такие приборы применяют даже в многоэтажных домах, в которых система отопительных труб и радиаторов характеризуется разветвлениями.

Чем толще подводящие коммуникации, тем большая мощность насоса требуется. В месте врезки насоса в систему происходит перепад давления. Чтобы оборудование работало эффективно, требуется обеспечить необходимый уровень производительности.

Рассмотрев основные виды насосов, можно понять особенности подобного оборудования, их отличия и характерные особенности эксплуатации. Разнообразие конструкций позволяет применять представленную технику в различных сферах хозяйственной деятельности человека.

Достоинства и недостатки центробежных насосов

Центробежные насосы наделены множество преимуществ, благодаря которым пользуются широкой популярностью на отечественном рынке.

К таким достоинствам относятся:

  • Сравнительно большое количество оборотов вала. Это дает возможность применять электродвигатели и турбины в качестве механизмов, обеспечивающих вращение;
  • Возможность постепенного снижения или повышения мощности. Благодаря такому качеству, запуск устройства может выполняться при перекрытой задвижке на выходном отверстии;
  • Когда несколько насосов устанавливаются на одном трубопроводе, уровень напора и интенсивность подачи воды значительно увеличиваются;
  • Простота конструкции;
  • Сравнительная дешевизна;
  • Возможность использования автоматизированной системы управления;
  • Жидкость может втягиваться в насос с большой высоты;
  • КПД таких устройств примерно составляет 0,6-0,8;
  • Надежность эксплуатации.

К недостаткам данного класса насосов можно отнести:

  1. Вероятность нестабильной подачи воды, изменяющейся в случае нестабильной работы электрической цепи.
  2. Когда выполняется запуск, рабочая емкость центробежного насоса обязательно должна быть заполнена водой. Зачастую воду приходится заливать в устройство, если уровень жидкость не достает до входного патрубка.
  3. Функциональные характеристики механизма могут в значительной степени снизиться в ситуации, когда в спираль попадает воздушная масса, подшипники и другие комплектующие при этом быстрее выходят из строя.

Чтобы воздух благополучно удалялся из системы, на кожухе устанавливаются специальные вантузы.

Проверочные испытания пожарных насосов

Помпы пожарных автомобилей, мотопомпы, судовые пожарные насосы проходят проверочные испытания на работоспособность не реже чем один раз в год. Обычно их проводят при плановом ТО после прохождения 5000 км. Выработку ресурса осуществляют посредством тахометра ТС 1.

В ходе испытаний проверяются:

  • исправность системы смазки насосных уплотнителей насосов;
  • отсутствие течи в местах соединений и органах управления;
  • частота вращения вала должна соответствовать номинальным показателям;
  • подпор и напор помпы;
  • герметичность под гидравлическим давлением;
  • работоспособность вакуумной системы.

При обнаружении неполадок во время проведения проверочных испытаний насос немедленно выключается. Последующие испытания проводят только после устранения неисправностей.

Тип присоединения вала

Есть 2 способа предать вращения от двигателя к насосу: через муфту или напрямую.

Если насос и двигатель – это две отдельные машины, то они должны быть соединены муфтой.

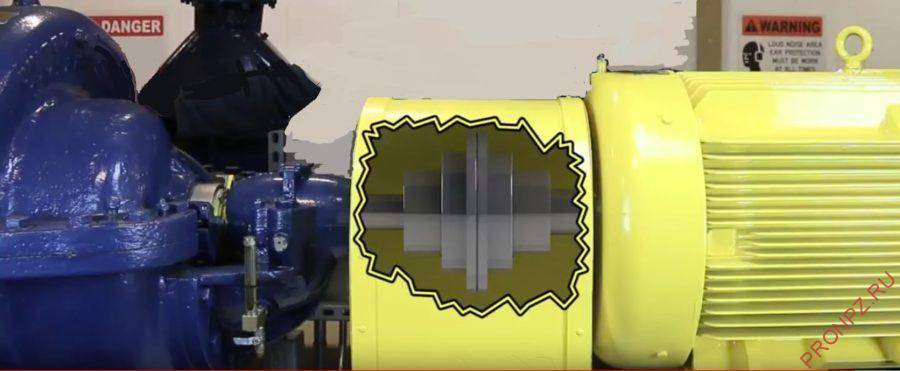

Соединение муфтой

Муфты бывают разных форм, размеров и исполнений. И одно общее требование к ним – обеспечение правильной целостности валов, иначе без них обеспечение целостности было бы очень изощренным процессом.

Для облегчения и поддержания целостности, двигатель и насос установлены на общей опоре – опорной плите.

Или, в случае с вертикальными установками, двигатель расположен на раме.

Такой вид соединения двигателя и насоса называется муфтовым. Для больших мощных установок и насосов с разборным корпусом соединение через муфту единственно возможное.

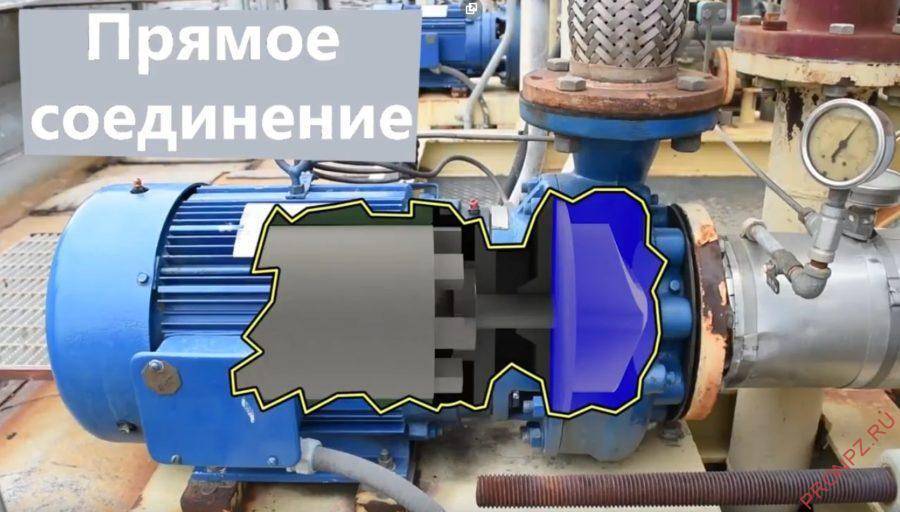

Второй способ соединения – прямой. Двигатель и насос находятся на общем валу с колесом, расположенном консольно на другой стороне вала двигателя. В этом случае установка не требует муфты или сложных процедур по поддержанию целостности.

Тем не менее, из-за того, что двигатель и насос расположены на одном валу, поддерживаемые лишь подшипниками двигателя, этот способ подходит только для маленьких и средних насосов с торцевым всасыванием.

Преимущества и недостатки

Большая популярность устройства центробежного типа обуславливается его несомненными достоинствами:

  • Высокая эффективность.
  • Простота конструкции.
  • Постоянство характеристик создаваемого потока: скорости и напора.
  • Компактность и относительно малый вес.
  • Простое техобслуживание. Достаточно общих навыков слесарных работ.
  • Высокая надежность, большой срок наработки на отказ.

Кроме достоинств, данному типу гидромашин свойственен ряд недостатков:

  • Для запуска необходимо заполнить рабочую камеру жидкой средой. Нарушение этого правила приводит к быстрому износу и выходу из строя.
  • Малый напор, создаваемый рабочим колесом.

Функционирование насоса в системе

Чтобы обеспечить эффективное функционирование центробежного устройства, при монтаже приходится предусматривать схему заполнения рабочей камеры водой, через перепускные патрубки или заливные горловины.

Для повышения напора приходится ставить центробежные электронасосы в каскад.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

НазваниеМощностьНапорМаксимальная глубина всасыванияПроизводительностьМатериал корпусаПодсоединительные размерыЦена
Калибр НБЦ-380380 Вт25 м9 м28 л/минчугун1 дюйм32$
Metabo P 3300 G900 Вт45 м8 м55 л/минчугун (приводной вал из нержавеющей стали)1 дюйм87$
ЗУБР ЗНС-600600 Вт35 м8 м50 л/минпластик1 дюйм71$
Elitech НС 400В400Вт35 м8 м40 л/минчугун25 мм42$
PATRIOT QB70750 Вт65 м8 м60 л/минпластик1 дюйм58$
Джилекс Джамбо 70/50 Ч 37001100 Вт50 м9 м (втроенный эжектор)70 л/минчугун1 дюйм122$
БЕЛАМОС XI 131200 Вт50 м8 м65 л/миннержавеющая сталь1 дюйм 125$
БЕЛАМОС XA 06600 Вт33 м8 м47 л/минчугун1 дюйм75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

НазваниеМощностьНапор (высота подъема)ПроизводительностьГлубина всасыванияМатериал корпусаЦена
LEO XKSm 60-1370 Вт40 м40 л/мин9 мчугун24$
LEO XKSm 80-1750 Вт70 м60 л/мин9 мчугун89$
AKO QB 60370 Вт30 м28 л/мин8 мчугун47$
AKO QB 70550 Вт45 м40 л/мин8 мчугун68 $
Pedrollo РКm 60370 Вт40 м40 л/мин8 мчугун77$
Pedrollo РК 65500 Вт55 м50 л/мин8 мчугун124$

Чем отличается НЦПВ от пожарного насоса

Конструкция НЦПВ полностью тождественна пожарному насосу, включая схему и модули управления. При этом конструкторам удалось добиться существенных преимуществ:

  • повышена производительность в полтора раза – до 50 литров в секунду от пожарных гидрантов, до 60 – при заборе из водоема;
  • на 10% увеличен КПД;
  • до 20% увеличен напор;
  • возможность обеспечить функционал 8 генераторов пены;
  • НЦПВ комплектуется расширенным набором измерительных приборов;
  • возможность регулирования концентрации всех типов ПО и их экономия;
  • кардинально изменена конструкция узла сальников, в НЦПВ он не требует техобслуживания, замены расходников, надежен и долговечен.

Чем выше тактико-технические параметры оборудования, тем быстрее заправляется цистерна спецтехники, а, следовательно, оперативно и эффективно локализуются возгорания. Поэтому прежде, чем купить агрегат, внимательно ознакомьтесь со сведениями о нем. Наиболее востребованные модели: НЦПН-40/100 и НЦПН-70.

Видео:

https://youtube.com/watch?v=videoseries

Конструкция и виды всасывающих насосов

Для изготовления оборудования используется нержавеющая сталь, композитные полимеры, медные сплавы.

Конструкция насоса:

  • корпус;
  • нагнетательный центробежный или вихревой механизм;
  • двигатель, соединенный с корпусом устройства посредством фланцевой муфты;
  • напорный и всасывающий шланги;
  • эжектор, которым оборудованы определенные виды насосов;
  • соединительная арматура.

В зависимости от вида механизма и наличия эжектора различается принцип работы устройства и глубина, с которой может быть закачана вода.

Самовсасывающие водяные устройства по типу помп подразделяются на вихревые и центробежные.

Центробежные насосы – устройство и принцип действия

Корпус такого агрегата имеет спиральную форму. Внутри него расположено состоящее из двух дисков с лопастями колесо. Соединение конструкции с всасывающим и напорным трубопроводом происходит с помощью патрубков.

Принцип действия центробежного насоса:

  1. После того как всасывающий трубопровод и корпус заполнятся водой, начинает вращаться рабочее колесо.
  2. Возникающая при этом центробежная сила вытесняет воду из центра корпуса.
  3. С помощью возникшего при этом повышенного давления жидкость вытесняется в напорный трубопровод.
  4. В связи с этим в центре колеса давление начинает понижаться и следующая порция жидкости через всасывающий водопровод поступает в корпус устройства.

По такому алгоритму в водопроводную систему с помощью всасывающего насоса жидкость поступает постоянно.

Выбирая конструкцию для перекачивания воды, следует иметь в виду, что в центробежных устройствах может как одно, так и несколько колесиков. Поэтому они подразделяются на одно- и многоступенчатые. Однако на общий принцип работы количество колес не влияет.

Самым большим недостатком таких конструкций является то, что включать их можно только при полном заполнении корпуса водой. Всасывающие усилия из воздуха диск с лопастями этого агрегата создавать не может.

Вихревые насосы – устройство и принцип действия

В этой конструкции диск с лопастями заменен импеллером, который является качающим воздух рабочим колесом. В корпусе агрегата воздух смешивается с водой, которой он должен быть заполнен, и выходит через трубопровод.

После поступления жидкости и воздуха в рабочую камеру эти компоненты, имеющие разную плотность, отделяются друг от друга. Затем жидкость остается в рабочей камере, а воздух выводится через магистраль. После того как воздух будет удален, всасывающее устройство заполняется водой и начинает работать по принципу центробежной установки.

Чтобы в камере было постоянное присутствие жидкости, и воздух не попадал обратно в трубопровод, всасывающий фланец оборудуется обратным клапаном.

Такая конструкция вихревого насоса способна качать и прогонять через себя не только воду, но и водно-газовые смеси, а также смеси с присутствием воздуха.

Вихревые устройства могут отлично справляться со своей задачей даже без установки донного клапана, однако глубина скважины при этом не должна превышать восьми метров.

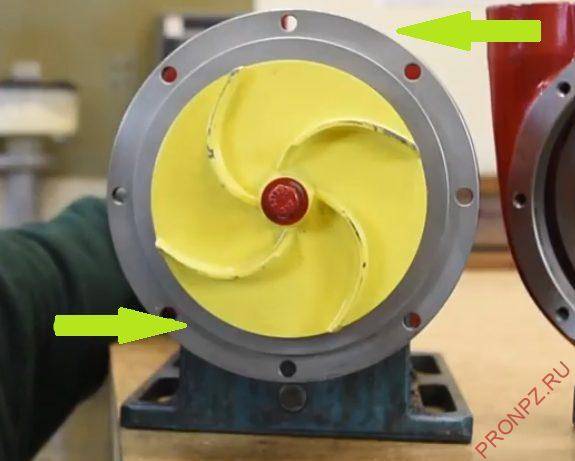

Рабочее колесо

Есть 3 вида рабочих колёс:

  • открытые,
  • полузакрытые
  • закрытые

Самая простая конструкция у открытого колеса, которая состоит из острых, как лезвие, лопастей, равномерно расположенных на втулке.


Открытое колесо

Большой неограниченный подвод жидкости позволяет этому виду колес транспортировать жидкости содержащие грязь, пыль, осадки, твёрдые примеси, что делает их идеальными для мусорных насосов.

Применяется на водоочистных заводах, где перекачиваются сточные воды для обработки грубых шламов с твердыми примесями. Поэтому он имеет режущие лопатки спереди колеса, чтобы резать очень большие примеси.

Если лопасти размещены на задней пластине, то такое колесо называется полузакрытым.


Полузакрытое колесо

Если лопасти находятся между двумя пластинами, то оно называется закрытым.


Закрытое колесо

Закрытые колеса более эффективны, чем полузакрытые и открытые колеса. Потому что поток жидкости идет по строго заданному пути. Значит, больше жидкости выходит из насоса и меньше просто циркулирует внутри колеса.

Их недостаток это то, что они могут легко загрязниться мусором.

Очень популярное заблуждение, будто закрученные лопасти помогают толкать жидкость. Но на самом деле это не то, для чего они предназначены.

Назначение лопаток – это проводить жидкость по наиболее плавному пути. Закрученные назад лопасти помогают стабилизировать условия течения жидкости на высоких скоростях и уменьшить нагрузку на двигатель.

Кстати, прочтите эту статью тоже: Нефтяные центробежные насосы консольные НК и НКВ

Правильное направление вращения для этого колеса – противочасовое. Поэтому по направлению сгибов лопастей можно сказать направление движения колеса.

Назначение, использование, работа

Перед тем, как покупать поверхностный насос, следует определиться, в каких целях будет использоваться прибор. Насосы с небольшой производительностью используются для полива. Подача воды поверхностного насоса соответствует предполагаемому объему водопотребления. При выборе месторасположения насоса нужно учитывать эффективность его работы. Расстояние от насоса до воды должны относится как 1 до 4

Чтобы поддерживать работу оборудования вручную, следует обратить внимание на модели, оснащенные реле давления и гидроаккумулятором

Для автоматизации работы оборудования требуются такие комплектующие:

  • напорный бак, который являет собой гидроаккумулятор емкостью 24-60 литров;
  • реле давления – контролирует изменения давления в сети;
  • манометр – контролирует и проверяет характеристики давления;
  • адаптер, который используется для присоединения реле давления и манометра.

Устройство и принцип работы

В зависимости от режима действия самовсасывающий насос может быть вихревым и центробежным. В обоих случаях крыльчатка является ключевым звеном, только она имеет другую конструкцию и установлена ​​в корпусе другой формы. Это меняет принцип работы.

Центрифуга

Самовсасывающие центробежные насосы имеют интересную конструкцию рабочей камеры в форме улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, поэтому насос называется одноступенчатым, может быть несколько – многоступенчатой ​​конструкции. Одноступенчатые всегда работают с одинаковой мощностью, многоступенчатые могут менять мощность в зависимости от условий, соответственно они дешевле (меньшее энергопотребление).

Самовсасывающий центробежный насос

Основным рабочим элементом в этой конструкции является колесо с лопастями. Лопасти изогнуты в направлении, противоположном движению колеса. При движении они будто толкают воду, прижимая ее к стенкам ящика. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Затем крыльчатка перемещается, создавая зону повышенного давления на периферии и подталкивая воду к выпускному отверстию.

Схема потока воды в центробежном насосе

При этом в центре рабочего колеса образуется зона низкого давления. Вода всасывается из подающей (всасывающей) трубы. На изображении выше поступающая вода обозначена желтыми стрелками. Кроме того, он толкается крыльчаткой к стенкам и за счет центробежной силы поднимается вверх. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока дерево не повернется.

Есть недостаток, связанный с принципом работы центробежных насосов: крыльчатка не может создавать центробежную силу из воздуха, поэтому корпус перед работой заполняется водой. Поскольку насосы часто работают в прерывистом режиме, чтобы вода не вытекла из корпуса в неподвижном состоянии, на всасывающей трубе устанавливается обратный клапан. Таковы характеристики работы самовсасывающих центробежных насосов. Если обратный клапан (который должен быть обязательным) на подающем трубопроводе находится внизу, весь трубопровод должен быть заполнен, а это займет более литра.

ИмяВластьДавлениеМаксимальная глубина всасыванияПредставлениеМатериал корпусаПрисоединительные размерыЦена
Калибр НБТ-380380 Вт25 м9 мес28 л / минчугун1 дюйм32 доллара США
Metabo P 3300 G900 Вт45 кв.м8 мес55 л / минчугун (приводной вал из нержавеющей стали)1 дюйм87$
ЗУБР ЗНС-600600 Вт35 кв.м8 мес50 л / минпластик1 дюйм71$
Elitech HC 400V400 Вт35 кв.м8 мес40 л / минчугун25 мм42 доллара США
ПАТРИОТ QB70750 Вт65 кв.м8 мес60 л / минпластик1 дюйм58 долларов США
Джилекс Джамбо 70/50 H 37001100 Вт50 м9 м (встроенный эжектор)70 л / минчугун1 дюйм122$
БЕЛАМОС XI 131200 Вт50 м8 мес65 л / миннержавеющая сталь1 дюйм 125 долларов США
БЕЛАМОС ХА 06600 Вт33 кв.м8 мес47 л / минчугун1 дюйм75 долларов США

Вихрь

Самовсасывающий вихревой насос отличается конструкцией корпуса и крыльчатки. Рабочее колесо представляет собой диск с короткими радиальными дефлекторами, расположенными по краям. Она называется крыльчаткой.

Конструкция вихревого насоса

Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть крыльчатки, а в области перегородок имеется значительный боковой зазор. Когда крыльчатка вращается, вода уносится от мостов. За счет действия центробежной силы он прижимается к стенкам, но через определенное расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Следовательно, в промежутках он также закручивается в вихри. Получается двойной вихревой поток, который и дал название оборудованию.

Вихревые насосы в силу особенностей своей работы могут создавать давление в 3-7 раз выше центробежных (при том же размере колеса и скорости вращения). Они идеальны, когда требуются низкие скорости потока и высокое давление. Еще одно преимущество: они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если заполнены только воздухом. Это упрощает начало работы: нет необходимости наполнять камеру водой или ее небольшим количеством. Недостаток вихревых насосов – низкий КПД. Не может быть больше 45-50%.

ИмяВластьНапор (высота подъема)ПредставлениеГлубина всасыванияМатериал корпусаЦена
ЛЕОНЕ XKSm 60-1370 Вт40 кв.м40 л / мин9 месчугун24 доллара США
ЛЕОНЕ XKSm 80-1750 Вт70 кв.м60 л / мин9 месчугун89 долл. США
AKO QB 60370 Вт30 м28 л / мин8 месчугун47 долларов США
AKO QB 70550 Вт45 кв.м40 л / мин8 месчугун68 долларов США
Pedrollo PKm 60370 Вт40 кв.м40 л / мин8 месчугун77 долларов США
Pedrollo PK 65500 Вт55 кв.м50 л / мин8 месчугун124 доллара США

Поршневые конструкции

В продаже представлены также поршневые виды насосов. Они отличаются разнообразными конструкционными решениями. Благодаря такой особенности они применяются в широком спектре отраслей.

Действие агрегата происходит посредством периодического всасывания и нагнетания внутри цилиндра во время движения рабочего элемента. Им является плунжер или поршень. Объем перемещаемой жидкости не меняется. Периодически ускоряется или замедляется время перемещения рабочего механизма.

Поршневые насосы могут быть приводными, прямодействующими. Конструкция имеет в своем составе нагнетательный и всасывающий клапан. Субстанция, перемещающаяся по системе, получает кинетическую энергию. Ее величина пропорциональна давлению при ее нагнетании.

Поршневые насосы могут быть вертикальными, горизонтальными, многократного или одинарного действия. В их состав могут входить один или несколько цилиндров. Конструкция отличается значительной сложностью организации. При значительных габаритах это относительно тихое устройство. Их КПД высок, а работа отличается высокой независимостью при подаче от напора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
