Витая пара: что это? Схемы и способы обжима витой пары

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

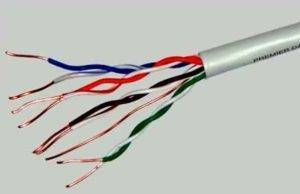

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  1. Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  2. Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими

Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки

Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Настройка роутеров и модемов

  • Видео-инструкции
  • Настройка TP-Link
  • Настройка Tenda
  • Настройка Zyxel Keenetic
  • Xiaomi Mi Router
  • Роутеры D-Link
  • Всё про Wi-Fi
  • Сети и сетевые технологии
  • Ростелеком
  • Типичные проблемы и решения
  • Сброс настроек D-Link DIR-300
  • Пароли от WiFi роутеров и модемов
  • Как раздать WiFi с ноутбука
  • Как поменять IP адрес
  • Как узнать логин и пароль роутера
  • Как подключить Интернет через WiFi
  • Как узнать IP адрес роутера
  • Как увеличить скорость WiFi
  • Сброс настроек роутера ASUS
  • Как усилить сигнал WiFi роутера
  • Не удается получить доступ к сайту
  • Восстановление прошивки роутера
  • Настройка iptv на Asus
  • Где написан пароль от WiFi
  • Как зайти в настройки роутера
  • Как включить Вай-Фай на ноутбуке
  • Обжимка витой пары
  • Не работает Wi-Fi на ноутбуке
  • Открыть порты на Windows 10
  • Как проверить скорость Интернета
  • Не заходит в настройки роутера
  • Что такое роутер и зачем он нужен
  • Кнопка WPS на роутере
  • Сброс настроек

Быстрый монтаж РЖ-45

Все современные розетки принято делить на несколько категорий: одно- и двухмодульны, которые могут быть расположены на стене в специальном коробе или же «стакане». Выбор того или иного варианта зависит от нескольких основных факторов:

  • Разновидность модуля (экранированный либо неэкранированный).
  • Категория модулей розетки.
  • Эстетичность.
  • Месторасположения розетки.
  • Итоговое количество подсоединяемых устройств.

Кабель категории 5Е обязательно равномерно распределяется и только после этого заделывается в модуль. Во время этой процедуры категорически запрещено заламывать и перегибать провод. Особенно внимательными нужно быть с теми участками кабеля, где нет лишнего свободного пространства для фиксации.

Как обжать витую пару с коннектором RJ45 в домашних условиях

В представленной здесь статье мы рассмотрим варианты как обжать витую пару с разъемом RJ45, качественно и профессионально

Наверняка, у всех кто имеет проводной интернет, в случае неосторожного обращения могли случаться проблемы с кабелем витой пары либо с самим разъемом RJ45. Поломки, например разъемов, могут возникать от того, что просто нечаянно вырвали провод из порта

Передача информации в интернете выполняется по каналам связи, построенным и работающим на разных физических принципах. Одним из способов связи вычислительных устройств в информационную сеть является применение специальных кабелей. С целью повышения уровня помехозащиты кабель состоит из витых пар проводов. Подсоединение кабеля к абонентам сети осуществляется через специальные разъёмы (коннекторы). Установка разъёма на кабель выполняется по определённым правилам. На устройствах установлены розетки, на кабель устанавливается штекер.

Отличительные свойства патч-корда: как обжать витую пару

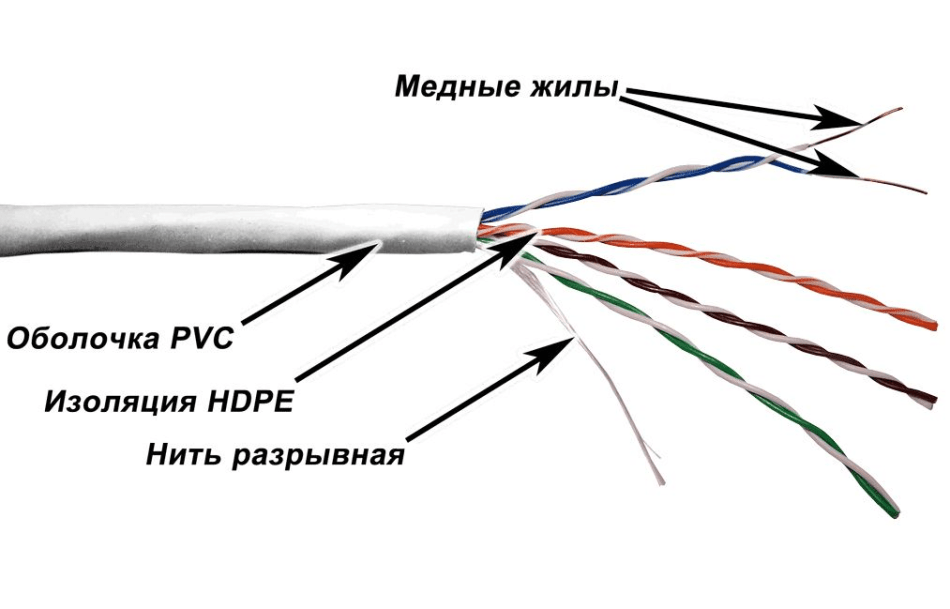

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).

Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления.

Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.

Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

Коннектор на кабеле

Категории кабеля витая пара

НомерЧисло парПолоса частотСкорость передачи данныхПрименение
CAT110,1 МГцТелефонная сеть.
CAT221 МГцТелефонная и локальная сеть (используется редко).
CAT3416 МГц10/100 Мбит/сТелефонная и локальная сеть.
CAT4420 МГц16 Мбит/сЛокальная сеть (сейчас не используется).
CAT54100 МГц100 Мбит/сЛокальная сеть, прокладка телефонных линий.
CAT5e4125 МГц100/1000 Мбит/сЛокальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT64250 МГц1000 Мбит/сЛокальная сеть Ethernet.
CAT6a4500 МГц10/40 Гбит/сЛокальная сеть Ethernet.
CAT74600-700 МГц10 Гбит/сЛокальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.

Разновидность сетевого провода

Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.

В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками.

Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.

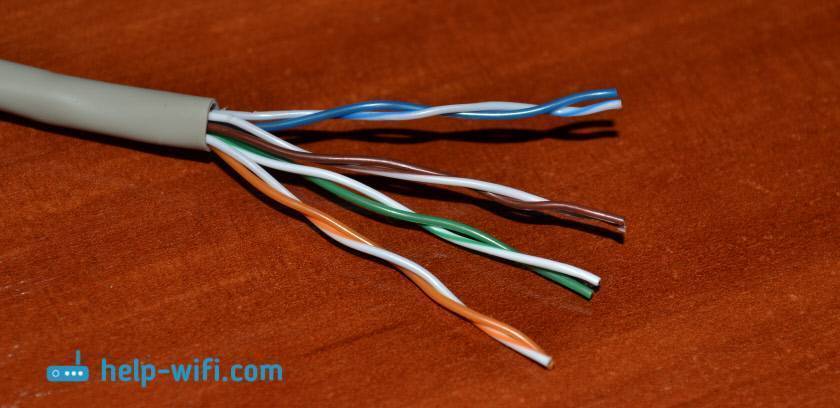

Сетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки

Распространенные схемы обжима

Наиболее распространены схемы обжимки витой пары из 8 проводов, скрученных по 2.

Они разделены по цветам:

При обжимке главное не перепутать цвета проводов.

  1. Зеленый – бело-зеленый.
  2. Синий – бело-синий.
  3. Оранжевый – бело-оранжевый.
  4. Коричневый – бело-коричневый.

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Прямой восьмижильный кабель

При прямой распиновке кабеля провода соединяются напрямую, поскольку коннекторы на разных концах провода одинаковы. Этот способ обжимки предназначен для соединения устройства с маршрутизатором, однако допустимо и соединение двух устройств между собой. Потому прямое соединение встречается чаще.

Проводниковый кроссовер с 8 жилами

Перекрестная разводка кабеля применяется при соединении 2 конечных устройств (два компьютера, компьютер-принтер). Такой тип соединения применяется гораздо реже. Благодаря технологии авто-MDIX современное оборудование автоматически умеет определять тип соединяющего патч-корда и перестраивать подачу сигнала, что делает проводниковый кроссовер невостребованным.

Проводниковый кроссовер с 8 жилами используется, например, для соединения двух однотипных
устройств.
Из-за разницы коннекторов на концах соединения последовательность соединения жил изменяется. Проводники соединяются по схеме 1-3, 2-6, что является основным отличием этого типа распайки.

Четырехжильный проводниковый кабель

Главное при этом сохранять пары, т. е. если вышел из строя оранжевый провод, то и его пару (оранжевый) придется заменить.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

  • медные;
  • омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

  • одножильными;
  • многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

  • FTP – защитное экранирование осуществляется фольгой.
  • F2TP – двойной экран из фольги.
  • S/FTP – каждый из проводников покрыт фольгой.
  • STP – каждая из жил и весь кабель покрыты фольгой.
  • U/STP – каждая из жил по отдельности покрыта фольгой.
  • SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) – используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) – используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Рекомендации по обжиму

Если кратко рассмотреть алгоритм действий при подключении кабелей, то следует: соблюдать правила, не исключать ни одного этапа, соблюдать правила безопасности

Важно помнить о том, что при соединении даже двух видов техники уже возникает сеть, а потому даже в этом случае можно рассматривать различные варианты того, как будет проводиться разделка и подключение витых пар

Стандартный разъем выглядит в виде отверстия, внутри которого есть паз, с помощью которого проводится фиксация порта RJ 45 и 8 контактами, напоминающими по виду металлические полосы. Они по параметрам точно совпадают с контактами полосками на входе. У каждого из контактов есть свои номера 1-8 и у них есть свои пары.

  • А именно:
  • 1-2;
  • 3-6;
  • 4-5;
  • 7-8.

Сами порты бывают: MDI (Medium Dependent Interface – Интерфейс, зависящий от среды); MDI-X (Medium Dependent Interface crossover – Интерфейс, зависящий от среды, с перекрещиванием). В каждом из них есть пары контактов, у которых разное предназначение, и они меняются местами. Другими словами, если в разъеме MDI пара 1-2 отвечает за передачу сигнала, а пара 3-6 – это приемник сигнала, то в порту MDI-X все будет наоборот.

Для соединения устройств требуется подключить передатчик (Тх) и приемник (Rx). Как правило, разъемами MDI снабжается большая часть адаптеров для передачи сигнала интернета. Порт MDI-X можно встретить в коммутаторе, который требуется именно для подключения к нему аппарата и обжима витой пары с двух сторон, проведенным по одному стандарту без дополнительного перекрещения.

Есть концентраторы, на которых присутствует автоопределение контактов, что позволяет в автоматическом режиме устройству определить, что это за порт MDI-X или MDI. Есть такие виды коммутаторов, которые могут быть соединены за счет обычного простого кабеля при отсутствии перекрещивания или за счет специального порта под названием UpLink. Есть еще один способ подключить порт, который может функционировать как разъем и MDI-X, и MDI, что зависит от положения переключателя или кнопок.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

  3. Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
  4. После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.

  5. Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.

  6. Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.

  7. Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.

  8. После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

  9. Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
  10. В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

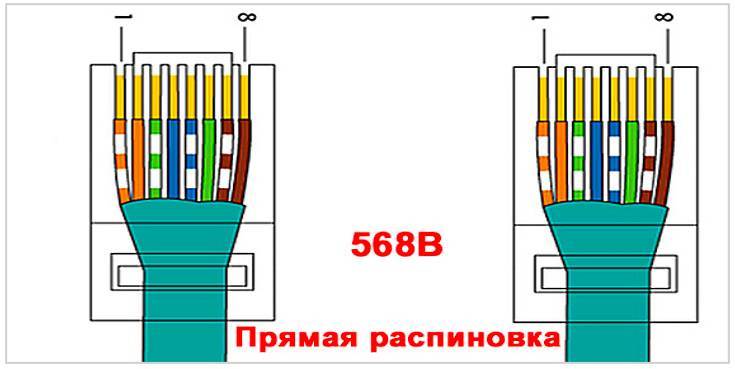

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

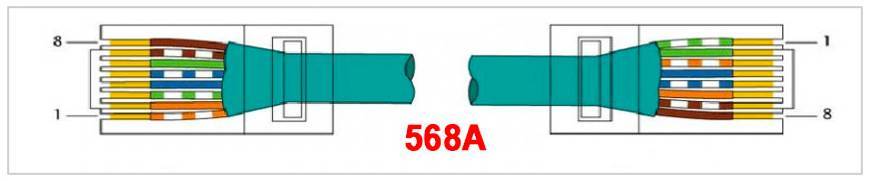

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

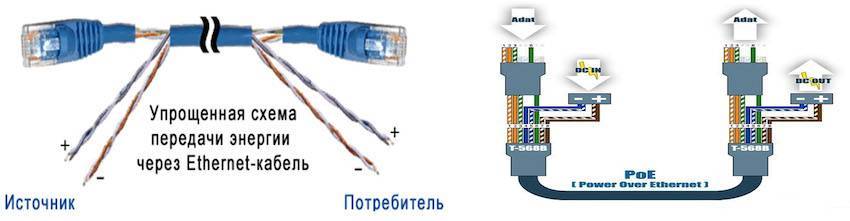

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

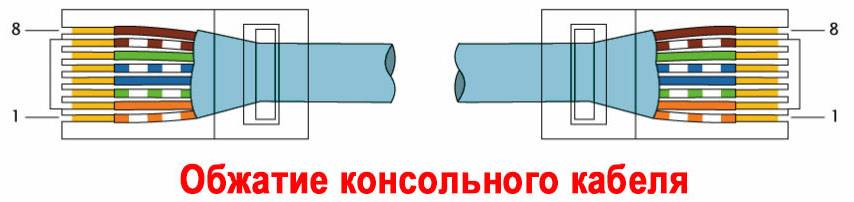

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод

  1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
  2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
  3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
  4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
  5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины

Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

  3. Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
  4. После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.

  5. Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.

  6. Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.

  7. Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.

  8. После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

  9. Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
  10. В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
