Описание и настройка беспроводного роутера Xiaomi Mi Wi-fi Mini

Перевод интерфейса Xiaomi Mi Wi-Fi Router HD 1TB на английский язык

В самом интерфейсе роутера предусмотрен английский язык, но это только в более свежих версиях прошивки. В меню роутера наживаем на:

  Далее по желтому значку, листаем ниже и выбираем “English”, получаем английский перевод интерфейса роутера Xiaomi Mi Wi-Fi Router HD 1TB:

  Теперь произведем настройки роутера. Wi-Fi уже настроили, но я покажу, где расположены его настройки, на случай, если захотите подправить там что-нибудь. Затем вам необходимо будет узнать какой тип подключения используется для входа в интернет, это PPTP, L2TP либо PPPOE. Узнать можно позвонив провайдеру (это организация, с которым заключили договор для предоставления услуги интернет). Начнем настройку роутера.

Характеристики

WiFi адаптер Xiaomi предназначен для передачи сигнала вай-фай. Он выполняет роль обыкновенного модема, только с меньшей мощностью. Еще устройство может работать в режиме сетевой карты, то есть принимать Wi-Fi от других модемов и персональных компьютеров.

Технические характеристики Wi-Fi модуля Xiaomi:

Производитель	Xiaomi
Модель	Xiaomi Mi Wi-Fi USB
Рабочая температура	Устройство исправно работает при температуре от 0 до +40 градусов, показатели относительной влажности воздуха колеблются в пределах 10-90%
Окрас корпуса	Пластиковый корпус бывает розового, зеленого, синего, оранжевого, белого и черного цветов
Размеры корпуса	27 мм* 17 мм * 10 мм
Стандарт Wi-Fi	802.11g, 802.11n, 802.11b
Поддерживаемые операционные системы	Windows XP, Vista, 7,8 и 10
Диапазон частот	2,4 ГГц
Количество антенн	Одна внутренняя несъемная
Мощность передатчика	18 dВМ
Скорость соединения	150 Мбит/с

Обратите внимание: Mi Wi-Fi адаптер позволяет удаленно с помощью телефона на операционной системе Android управлять ПК, например, выключать его или переводить в спящий режим. Комплектация стандартная — адаптер, шнурок и крышка

Приблизительная стоимость устройства около 350 рублей

Комплектация стандартная — адаптер, шнурок и крышка. Приблизительная стоимость устройства около 350 рублей.

Преимущества	Недостатки
Приемлемая стоимость; Компактные размеры и привлекательный внешний вид; Простота использования; Функциональность; Точка доступа предназначена для 8 персон. Большое разнообразие цветовых решений.	Мощность ниже в сравнении с полноценными двухантенными модемами; В 2016 году руководители Xiaomi приняли решение прекратить использование хранилища; Не подходит для беспрерывной эксплуатации, поскольку сильно нагревается; Необходимость самостоятельно искать и устанавливать драйвер, вся информация на нем изложена на китайском языке. Крышка часто теряется, поэтому лучше ее не выносить из дома.

Облачное хранилище и сетевой диск

Приобретая этот девайс, пользователь автоматически получает до 1 терабайта облачного хранилища. Загружать файлы туда можно с персонального компьютера или через специальное приложение на телефон/планшет.

Сетевой диск еще одно удобное приложение. Теперь в локальной сети есть возможность выделить место на жестком диске ПК и сохранять там общие файлы. Также более дорогостоящие модели вай-фай адаптеров оснащены встроенной памятью объемом 8 Гб.

Для использования общей папки нужно открыть программу Xiaomi MI Portable USB Mini Wi-Fi драйвер и выполнить следующие действия:

1. Кликнуть на раздел «Как открыть сетевой диск».
2. На экране отобразится QR-код, который можно отсканировать и автоматически будет открыта нужная страница, или же вручную в адресную строку браузера, установленного на телефоне, ввести адрес. Ссылка на сайт указана в нижней части экрана с левой стороны.
3. В открывшемся окне будет предложено скачать приложение.

После того как программа будет скачана и установлена, можно использовать общую папку для своих нужд.

Процедура подключения устройства

Очевидно, что перед тем как настроить, прибор надо грамотно подключить к компьютеру или другому девайсу. Опытные пользователи вероятно уже это сделали, в таком случае, можно просто пропустить этот параграф инструкции и сразу перейти к изучению непосредственной работы с веб-интерфейсом оборудования.

Необходимо отметить, что производитель позаботился и о многочисленной армии владельцев смартфонов, у которых отсутствует ПК или лэптоп, выпустив специальный софт, доступный в магазинах приложений для «Андроид» и «яблочных» мобильных девайсов.

Эта программа носит название «Mi Router» и она полностью переведена на английский язык. Методика с использованием этой утилиты описана в конце данного руководства.

С целью подключения необходимо выполнить следующие шаги:

1. Штекер шнура от адаптера электропитания вставить в соответствующее гнездо круглого сечения;
2. Сам преобразователь посредством переходника, идущего в комплекте, установить в розетку;
3. Провод от поставщика услуг связи (провайдера) вставить в порт WAN.

Настройка L2TP на роутере Xiaomi Mi Wi-Fi Router HD 1TB

1. Переходим в меню интерфейса и нажимаем на “Advanced”, далее на значок “VPN”, после на кнопку “Add service”.

 2. Во всплывающем окне в строчке “Protocol” выбираем “L2TP”3. В строке “Name” пишем любое слово на латинском, ниже, в строке “Server” указываем ip-адрес сервера, “Username” – Имя пользователя, “Password” – Пароль. Все вышеперечисленные данные Вам предоставляет провайдер (Организация, которая провела Вам интернет). Все эти данные обычно прописываются в договоре с провайдером. Если по какой-то причине не смогли их найти, Вам необходимо позвонить на горячую линию провайдера и узнать как их можно получить.4. Нажимаем “Save” – сохраняем настройки.

Подключение роутера Xiaomi Mi Wi-Fi Router HD 1TB к компьютеру с настройкой пароля на Wi-Fi

У роутера Xiaomi Mi Wi-Fi Router HD 1TB в комплекте нет патч-корда, то есть кабеля, который подключался бы от роутера к компьютеру. Поэтому, для настройки роутера будем подключаться через Wi-Fi. Подключаем роутер к питанию.

 1. В нижнем правом углу рабочего стола находим значок беспроводной сети.2. Находим незащищенную сеть Xiaomi – Xiaomi_xxxx_xxxx, вместо “x” будет набор букв и цифр. Подключаемся к данной сети:

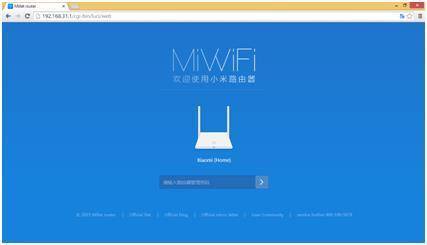

 3. После появится окно с загрузкой первоначальных настроек:

 4. Видим окно приветствия, где нужно поставить галочку и нажать на кнопку с китайскими иероглифами. Здесь соглашаемся с правилами и условия Xiaomi.

 5. Приступаем к настройке пароля на беспроводную сеть Wi-Fi.

  На изображении под пунктом 1 – присваиваем Имя к беспроводной сети Wi-Fi, 2 – Придумываем любой пароль к беспроводной сети Wi-Fi, должно быть более восьми символов. 3 – если поставим тут галочку, данный пароль от Wi-Fi присваиваем к паролю на интерфейс роутера, то есть, чтобы зайти и настроить роутер нам нужно будет ввести такой же пароль что и на Wi-Fi. 4 – после введения всех данных нажимаем на данную кнопку, которая означает “Сохранить”. Данные настройки будут применены к обеим сетям (2,4 ГГЦ и 5ГГЦ), так как данный роутер двухдиапазонный.

6. После сохранения настроек беспроводной сети нам выдает следующие настройки, это настройки параметров входа к роутеру. Шагом ранее присвоили пароль от Wi-Fi к паролю на вход в роутер, здесь можем поменять его:

  Распишу что на картинке 1 – Логин от роутера, советую оставить его таким же, 2 – Пароль ко входу в роутер, 3 – Один пароль с сетью Wi-Fi, 4 – Далее. После применения настроек роутер уходит на внесение изменений и перезагрузку:

 7. Теперь необходимо снова подключиться к беспроводной сети Wi-Fi, так как поменяли имя сети и защитили его паролем. Для этого снова в правом нижнем углу рабочего стола нажимаем на значок беспроводной сети:

  Называем сеть любым словом латиницей, например “Sultanov”. Не забываем поставить галочку напротив “Подключаться автоматически” и нажимаем на “Подключиться”.

Настройка

Сначала эта процедура для роутера Xiaomi Mi WiFi Mini всем новоиспеченным владельцам кажется большой проблемой. Это главным образом связано с тем, что ПО в большинстве случаев только на языке Великой Поднебесной, как любят называть свою землю китайцы.

Конечно, есть версии с английской прошивкой, однако сразу следует огорчить и знатоков этого популярного языка, что не каждый пункт меню полностью переведен – и все равно даже некоторые кнопки обозначены только иероглифами.

Радует лишь факт, что нет необходимости ежедневно копаться в непонятном меню, а достаточно один раз ввести параметры и дальше спокойно пользоваться, напрочь забыв о проблеме.

Нижеприведенное руководство со скриншотами поможет легко справиться с задачей даже начинающим пользователям. Используя пошаговые методики, успешно можно ввести в работу не только рассматриваемую модель, но и «Mi WiFi Nano» и «WiFi MiRouter 3».

Пока существует всего один способ русифицировать недружелюбный китайский конфигуратор – это установка новой прошивки от стороннего разработчика, например, «PandoraBox, Padavan».

Но эту перепрошивку прибора сделать не очень легко, так как имеется много разных нюансов. Потому рекомендуется использовать родное ПО. Выполнив настройку один раз по инструкции, далее владельцы маршрутизаторов «Ксиаоми» интуитивно понимают все немногочисленные пункты меню веб-интерфейса.

Общие параметры

Поставляется маршрутизатор в компактном коробке, изготовленном из картона. На ней имеется наклейка, где описаны основные технические характеристики устройства, а также дата производства и серийный номер. Недостаток — большинство информации указано исключительно на китайском языке.

Комплект роутера стандартный. В него входит непосредственно роутер Xiaomi Mi Mini, блок питания 12 В/1А и краткая инструкция по эксплуатации опять-таки на китайском языке. В прилагаемой инструкции есть страница с QR-кодом, которое позволяет быстро установить приложение.

Обратите внимание! Используется блок питания иностранного формата вилки, поэтому дополнительно придется приобрести адаптер для работы с российскими сетями. Устройство имеет несколько цветовых решений, включая традиционный белый и черный цвет

Блок питания при этом всегда имеет черный цвет, поверхность глянцевая. А вот корпус маршрутизатора матовый, что можно отнести к неоспоримым преимуществам

Устройство имеет несколько цветовых решений, включая традиционный белый и черный цвет. Блок питания при этом всегда имеет черный цвет, поверхность глянцевая. А вот корпус маршрутизатора матовый, что можно отнести к неоспоримым преимуществам.

Невзирая на присутствие в названии слова «Mini», устройством с компактными размерами роутер назвать нельзя. Устройство оснащено двумя внешними антеннами, которые находятся слева и справа. Им характерна одинаковая степень свободы, они вращаются на 180 градусов в шарнире. На корпусе имеются алюминиевые вставки, которые однотонный пластик корпуса делают более выразительным и стильным.

Передняя часть торца оснащена посередине служебным многоцветным индикатором. Дно корпуса имеет вентиляционную решетку, а также две ножки-выступы в передней части и резиновые две вставки в задней части.

К сожалению, роутер можно размещать только на горизонтальной поверхности. Штатное крепление к стене не предусмотрено.

Сзади расположена кнопка сброса настроек (Reset), вход блока питания, 2 LAN-порта, 1 WAN-порт и порт USB 2.0. Стоит отметить, что разъем оснащен индикаторными соединениями, а проводные порты характеризуются скоростью работы 100 Мбит/с.

Опции точки доступа/моста

Расширенный функционал Xiaomi Mi Wi-Fi MINI — файловый сервер.

Количество разъемов USB 2.0 Type A — 1.

Коммутатор — 2хLAN.

DНСР — есть.

SPI — есть.

Дополнительно

Вес корпуса — 283 г

Размеры — 149*30*138 мм (ширина, высота, глубина соответственно).

WiFi роутер Xiaomi Mini оснащен флэш-памятью.

Дополнительно есть возможность подключения LTE-модема.
