Стандартный шланг
Стандартный заливной шланг для стиральных машин представляет собой ПВХ-трубку. Для того чтобы под напором воды не происходило его расширения, снаружи он усилен армированными нитями и нейлоновой оплеткой. Такая функциональная многослойность позволяет выдерживать давление до 4 Бар (в водопроводных трубах оно колеблется от 0,5 до 10).
На концах шланга располагаются гильзы, сделанные из металла, и пластиковые крепежные элементы. Чтобы не повредить фитинги и гайки, их следует закручивать вручную.
При нарушении целостности или герметичности соединений у таких изделий, из них начинает просачиваться вода. Для того чтобы избежать сильных протечек, были созданы шланги с системой авкастоп.
Общие сведения о заливном шланге
Он может быть установлен своими руками, основным здесь является правильный выбор устройства.
Конструкция шланга
Если бытовой прибор располагается на значительном расстоянии от водопровода, а стандартного шланга не достаточно, то возможно скрепление нескольких шлангов в один. При этом используют пластиковые крепежи и герметизируют с использованием сантехнической ленты.
Заливное изделие хорошего качества имеет в своем оснащении металлическую прессованную гильзу в месте соединения трубы и фитинга. Все изделия имеют маркировку с обозначением технических характеристик.
К сведению: Типовые изделия способны выдержать напряжение до четырех бар.
Чтобы предотвратить расширение шланга под действием водяного давления, у него имеется обмотка армированной нитью.
Размеры
Заливные изделия выпускаются следующих размеров:
• Установленный, размером до пятисот сантиметров. В комплектации со стиральной машиной идут шланги сто пятьдесят сантиметров.
• В бухте, длина которой составляет до десяти метров. По желанию при приобретении вам могут отрезать шлангнужной вам длины.
• Телескопический. Конструкция в виде гофроволны, т. е. длина шланга может увеличиваться до нужного размера.
Виды наливных шлангов
Выделяют следующие виды:
• резиновые водопроводные шланги;
• армированные резиновые шланги;
• резиновые шланги с защитой Аква Стоп.
Заливные шланги могут различаться по сроку службы и цене. Самый недолговечный и дешевый обыкновенный шланг из резины. А вот самыми дорогостоящими считаются изделия с защитой от протечек.
Защита Aqua Stop
Изделия с системой Aqua Stop представляют отдельный вид заливных шлангов. Обычная трубка в процессе работы может протекать. Если это своевременно не устранить, то могут возникнуть серьезные проблемы, начиная от испорченного напольного покрытия до заливания нижней квартиры. В момент залива жидкости в устройство, на шланг действует большое давление, которого шланг может не выдержать и лопнуть.
Aqua Stop с электромагнитным клапаном
При протечке клапан срабатывает и происходит автоматическое перекрытие воды. Управляющий действием клапана специальный датчик находится в наружней оболочке шланга. Изделие по всей протяженности окутано гибкой оболочкой.
Если произойдет прорыв изделия прямо у выхода из устройства, вытекание жидкости наружу не произойдет, т. к. собирание воды происходит в специально для этого установленный поддон, находящийся под стиральной машинкой.
В поддоне установлен чувствительный поплавок, начинающий свое действие на появление жидкости, поднимется и замкнет контакты выключателя. Также, клапан может сработать при переполнении рабочей емкости или при повреждениях устройства.
А также при передозировке средства для стирки происходит вылезание пены сверху рабочей емкости.
Откачивающее насосное устройство
В более дорогостоящих машинах имеется откачивающее насосное устройство. Если по каким-то причинам не сработает аварийный клапан, то приходящим в действие насосом просочившаяся жидкость откачивается в канализационную систему и предотвращается ее протекание.
Нужно отметить, что защита Aqua Stop при аварии срабатывает 1 раз. Повторно данный шланг не используется.
Купить шланг с защитой Аквастоп можно в любом магазине бытовой техники. Практически каждая известная марка выпускает заливные изделия с защитой от протекания. Имея в наличии такой шланг можно не боятся затопления.
• CODO;
• Аквастоп;
• UDI-Black;
• Аквалайн.
Как удлинить заливной шланг подачи воды стиральной машинки?
Стиральная машина в большинстве случае воспринимается не как дорогостоящий бытовой прибор, а как рабочая лошадка, позволяющая экономить время, а также содержать свою одежду в чистоте. Очень часто во время покупки, особенно в новую квартиру, мало кто задумывается, где будет стоять эта машина. В процессе установки возникают некоторые неприятности из-за того, что длины шланга подачи воды не хватает для подсоединения прибора.
Существует два варианта решения проблемы:
- Поменять место дислокации машинки
- Удлинить шланг
Помните, что для нормальной работы машинки длина шланга не должна превышать 3 метров. В магазине сантехники существует большой выбор шлангов, поэтому вам удастся без проблем приобрести новый. Чаще всего трудности возникают с приобретением шлангов нестандартных размеров, то есть большей длины чем стандарт. В таком случае шланга необходимой длины может не оказаться в магазине. Можно решить ситуацию при помощи соединения двух шлангов.
удлинить шланг для стиральной машинки
Латунный нипель
Инструкция:
- Для этого берется латунный ниппель и на него просто накручиваются по краям два шланга
- Далее, подключение осуществляется как обычно
- Одна часть подсоединяется к стиральной машине, а вторая к водопроводу
В случае протечки шланга подачи воды, можете попытаться устранить неполадки собственными руками, без приобретения нового шланга. Этот способ подойдет в том случае, если вышла из строя прокладка. В таком случае вам достаточно будет просто ее заменить на новую. Продаются они в любой точке на рынке или же в магазине сантехники. Если это не особо помогло, то причиной течи шланга является скопление грязи или усыхание резины. В таком случае, вариантов ремонта шланга нет. Придется приобретать новый.
Шланг подачи воды для стиральной машины
Как видите, ремонт и удлинение шланга подачи воды стиральной машины — достаточно простая манипуляция, с которой справится практически любой человек. Советуем обратиться за помощью к специалисту, если у вас нет соответствующих знаний или вы сомневаетесь в том, что сможете самостоятельно выполнить всю работу.
Наливной шланг
Шланг подачи воды соединяет стиральную машину с трубой водоснабжения и служит для наполнения бытовой техники необходимой жидкостью.
Виды
Наливной шланг может быть следующего вида:
резиновый водопроводный шланг;
Стандартный наливной шланг для подключения бытовой техники
армированный (стандартный резиновый шланг защищается дополнительным слоем, что придает ему дополнительную прочность). Для армирования резинового шланга применяются металл, нейлон;
Шланг для налива воды, армированный нержавеющей сталью
резиновый шланг для подачи воды с системой Аквастоп. В основном шланге располагается дополнительная трубка. При прорыве шланга внутреннее пространство заполняется водой, что приводит в действие механизм автоматического отключения подачи воды.
Наливной шланг с защитой от протечки
Наливные шланги различаются сроком службы и стоимостью изделий. Наиболее дешевым и самым недолговечным является обычный резиновый шланг. Самым дорогим является шланг с системой защиты от протекания.
Правила выбора
Как выбрать шланг для подключения водоснабжения? При подборе рекомендуется обратить внимание на следующие факторы:
рабочее давление, которое способен выдерживать шланг. Для многоквартирных домов подойдут изделия, рассчитанные на 20 бар. Для частных домой данный параметр рекомендуется увеличить на 5-10%;
максимальная температура. Желательно подбирать шланги, рассчитанные на температуру 90 и более градусов. Стандартные шланги выпускаются с запасом прочности и способны выдержать температуру в 100ºС;
длина шланга
При определении параметра важно учитывать расстояние между бытовой техникой и водопроводной трубой. Шланг не должен быть подключен с натяжением или лишними перегибами
Натяжение или перегибы приводят к снижению срока службы изделия.
Схема подключения
Как подключить шланг к стиральной машинке? Действовать необходимо по следующей схеме:
- производится врезка в водопроводную трубу. На месте врезки устанавливается тройник и отдельный вентиль для местного перекрытия водоснабжения;
- к тройнику подключается прямой конец водопроводного крана. Накидная гайка, установленная на шланге, оснащена резиновой прокладкой, но для дополнительной герметизации резьбового соединения можно использовать ФУМ-ленту;
Соединение наливного шланга и водопроводной трубы
В месте соединения наливного шланга с водопроводной трубой специалисты рекомендуют дополнительно устанавливать фильтр, который будет защищать бытовую технику от мелких попадания частиц мусора, содержащихся в воде.
- изогнутый конец шланга подключается к соответствующему входу стиральной машины. При покупке отверстие для шланга защищается заглушкой, которая снимается непосредственно перед установкой;
Соединение шланга с входом бытовой техники
- проверяется работоспособность и герметичность системы наполнения бытовой техники.
Самостоятельная замена сливного шланга
Далее мы расскажем вам, как снять сливной шланг со стиралок разных производителей. Вам остается выбрать свою марку и приступить к ремонту.
Прежде нужно подготовить машину, для этого:
Отключите СМ от сети.
- Перекройте входной вентиль подачи воды.
- Подготовьте емкость для сбора воды.
- Открутите входной шланг от корпуса и слейте воду.
- Уберите крышку люка – внизу передней стенки.
- Подготовьте емкость, выкрутите фильтр и слейте воду.
Отодвиньте СМ от стены.
СМА Indesit, Samsung, Beko, LG, Whirpool, Ariston, Candy
Наиболее удобные модели для ремонта. Вам не потребуется разбирать стиралку и снимать панели. Достаточно добраться ко дну машины.
Как это сделать:
- Отклоните машину назад, чтобы получить доступ к днищу.
- Открутите болты, фиксирующие сливной насос.
Достав деталь, расслабьте хомут, который крепит шланг на насосе.
- Отсоедините второй конец шланга на корпусе, и вытащите.
- Установите новую деталь, зажав ее хомутом на помпе.
- Подключите другой конец к корпусу.
- Установите стиралку на место.
Вы справились с задачей! Можете заняться подключением остальных коммуникаций.
СМА AEG, Siemens, Bosch
В данных моделях понадобится снять переднюю крышку. Действуйте последовательно:

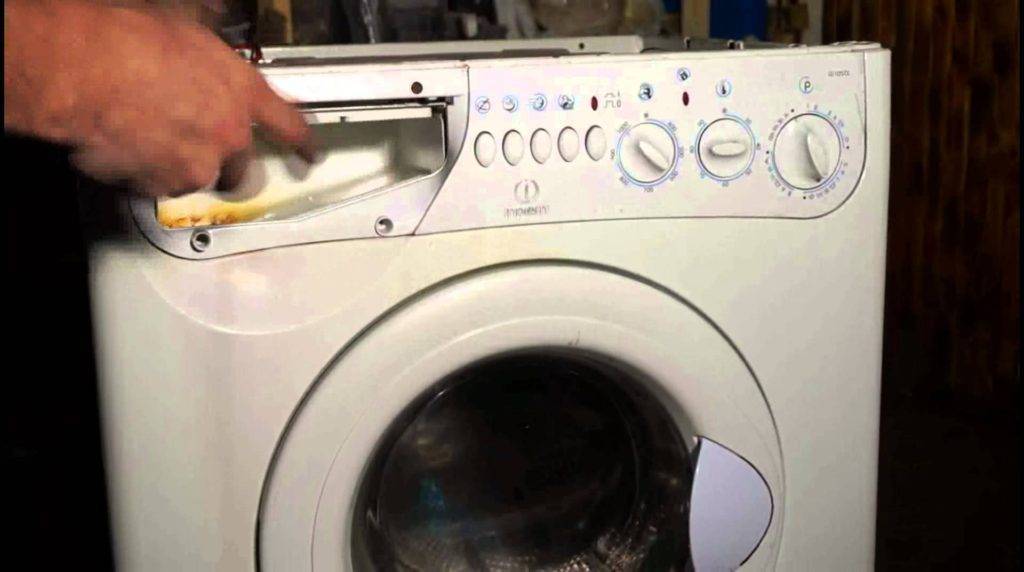

- Вытащите лоток-дозатор. Для этого нажмите на центральный фиксатор и потяните его на себя.
- Выкрутите саморезы крепления панели управления.
- Разожмите защелки по периметру с помощью плоской отвертки.
- Положите панель наверх стиралки.
- Снимите нижнюю крышку.
- Откройте люк, оттяните резину и снимите хомут.
- Заправьте уплотнительную резину внутрь барабана.
- Заведя руку за корпус, отключите провода замка люка.
- Выкрутите болты, удерживающие переднюю панель, снимите ее.
Отлично! Доступ получен. Теперь определимся, как снять сливной шланг.
- Снимите хомут шланга к насосу.
- Запомните, как элемент крепится к корпусу.
- Отсоедините и достаньте наружу.
Сменный шланг устанавливается в обратном порядке. Сразу крепите к помпе, а затем к корпусу.
Проверьте прочность креплений.
СМА Electrolux и Zanussi
Здесь понадобится снимать заднюю панель. Процесс проходит проще и быстрее чем в предыдущем случае. Приступайте к работе:
- Открутив винты, как указано выше, поднимите верхнюю крышку.
- Открутите болты, расположенные по периметру задней стенки. Если они закрыты заглушками, снимите их при помощи плоской отвертки.
- Отставив панель в сторону, найдите внизу насос.
- Разожмите пасатижами хомут шланга, отсоедините его.
- Отключите его от корпуса.
- Новую деталь установите в обратном порядке.
Есть! Можно испытывать машину, запустив стирку.
Модели СМ с вертикальной загрузкой
После прочтения нашей статьи вы научитесь снимать все стенки и панели вашей стиралки. В вертикальных машинах нужно снимать боковую панель.
Приступим:
- Выкрутите все винты крепления боковой части. Располагаться они могут как с лицевой, так и с задней стороны.
- После того, как вы увидели насос, ослабьте хомут и отключите шланг сразу от помпы, потом от корпуса.
Замена выполняется по такому же принципу.
Можно выполнить ремонт сливного шланга стиральной машины: если повреждения небольшие – мелкая трещина, – их можно ее заклеить. Также проверьте его на засор. Прочистить его можно под напором воды или специальными средствами.
Теперь вы знаете, как поменять или очистить сливной элемент. Следуйте нашей инструкции, и у вас все получится. Посмотрите видео по теме:
Заливной шланг
По заливному шлангу в стиральную машинку поступает вода. Качество этого изделия должно быть наивысшего уровня и обеспечивать надежность, поскольку, если, например, нарушится целостность оболочки сливной трубки, на пол помещения, где установлена стиральная машинка, выльется только тот объем воды, что способна вместить в себя техника. Прорыв наливного шланга грозит залить не только полы в вашей квартире, но и всех соседей снизу. Чтобы избежать оплаты дорогостоящих ремонтов, вам нужно со всей ответственностью подойти к выбору изделия для подачи воды и его подключению к системе.
Цена качественного изделия для подачи воды довольно высока, но экономия при выборе такого важного элемента неуместна
Виды наливных изделий
Заливной шланг для стиральной машины представляет из себя армированную пвх-трубку диаметром 3/4, оплетенную нейлоном. Такая усиленная конструкция позволяет ему не расширяться под давлением воды и выдерживать механические воздействия извне. На концах изделий установлены гильзы с фитингами и гайками, с помощью которых осуществляется их надежное крепление и подключение к стиральной машинке и водопроводной трубе. Длина нештатных соединительных элементов для подачи воды, которые вы можете приобрести в магазине, варьируется от полуметра до 6.
Тот фитинг, что соединяет наливной шланг и машинку-автомат, имеет, как правило, Г-образную форму, что позволяет собрать узел без перегибаний и дает возможность после подключения придвинуть стиральную технику вплотную к стене.
Давление в водопроводных трубах составляет не более 4, 5 бар, если верить нормам. На деле наливные трубки должны выдерживать любые перепады.
В настоящее время для защиты от протечек, виновником которых стать наливной шланг стиральной машины, используются так называемые системы аквастоп.
- Это может быть специальный клапан, устанавливаемый в том месте, где соединяется водопроводная труба и наливной шланг, и перекрывающий подачу воды при разности давления, которая появляется, когда армированная трубка подтекает. Цена такого устройства не слишком высокая, при этом подключается к системе он довольно легко. Удобство клапана с системой аквастоп заключается в возможности многократного использования даже после нескольких эпизодов протечек.
- Некоторые шланги представляют из себя двухслойные трубки разных диаметров, вложенные друг в друга, с расширяющимся от попадания влаги при протечках адсорбентом, который механически перекрывает подачу воды в систему соединения. Цена таких изделий различна в зависимости известности производителя и принципа срабатывания порошка.
- Ряд машинок оснащен специальными поплавками, которые всплывают в поддоне при возникновении протечек и передают тем самым сигнал датчикам, перекрывающим поступление воды. Цена отдельного шланга, подходящего к вашей технике может достигать 4 000 рублей.
Подключение
Прежде чем подключать стиральную машинку к водопроводу, нужно озаботиться установкой специального тройника с краном, которым можно перекрывать впоследствии воду. В этом узле можно также обустроить дополнительный фильтр для очистки поступающей в машину-автомат воды.
Если стиральная машинка расположена в удалении от места врезания в водопровод и заливная трубка объективно коротка, вы можете либо приобрести более длинную модель, либо использовать несколько последовательно соединенных коротких экземпляров. Но последний вариант считается недостаточно надежным, лучшим выходом из такой ситуации будет прокладка от тройника пвх-трубы с диаметром сечения 3/4 до того места, где возможно будет осуществить подключение наливного шланга.
Закручивание соединительных гаек при подключении заливного шланга должно производиться вручную, без использования инструментов. Эти детали выполнены из пластика, и механическое усиление их проворачивания может привести к незаметным трещинам в изделиях, которые потом будет подтекать.
Заливной шланг для стиральной техники должен лежать свободно, без изломов, загибов и натяжения. После того, как вы произвели все соединения, нужно совершить пробный пуск машинки, чтобы удостовериться в герметичности узлов.
Как подключить
Провести монтаж посудомойки можно самостоятельно, для этого требуется небольшой набор инструментов. Пошаговая инструкция выглядит следующим образом:
- Перекрывается подача воды. При создании системы водоснабжения часто проводится установка крана в непосредственной близости от оборудования. За счет него можно перекрыть только одну часть водопровода.
- Старый шланг откручивается. Если посудомойка эксплуатировалась долго, то для этого потребуется ключ.
- На место старого изделия прикручивается новое. При выборе шланга учитывается диаметр и тип резьбы. Специалисты не рекомендуют использовать переходники, так как они существенно снижают надежность системы водоснабжения.
- Используется изоляционная лента для повышения герметичности соединения. Аквастоп для посудомоечного оборудования часто поставляется с пластиковым соединительным элементом, который нужно защитить от механического воздействия.
- После проведения работы следует проверить герметичность соединения. Не допускается применение посудомойки даже в случае появления нескольких капель на соединительном элементе.
В случае монтажа электромагнитной системы нужно провести подключение штекера к датчику распознавания протечки. Проблем с этим не возникает, так как вход находится у заливного клапана. Подключить посудомоечную машину, если не хватает длины шлангов сложно, так как система Аквастоп не должна подключаться с большим количеством соединений.
Ход работы
Процесс удлинения можно разбить на несколько этапов. Для начала необходимо отключить машинку от электрической сети и системы водоснабжения. Далее, края шлангов вставляются в соединительный элемент. При этом, края должны занимать половину внутреннего пространства трубки.
Трубка должна плотно упираться в разграничительный элемент. Только так можно обезопасить себя от утечки воды.
После, на концы шлангов устанавливаются хомуты. Их нужно зафиксировать отверткой. В случае с пластиковыми наконечниками фиксацию следует осуществлять максимально аккуратно.
После затягивания хомутов следует проверить плотность фиксации трубки. Она не должна выпадать или свободно двигаться.
Затянув хомуты необходимо присоединить свободный конец трубки к канализации, сифону или ванной. При этом следует проследить, чтобы шланг не имел перекрученных или заломленных мест.
Конец сливной системы не должен находиться в воде. В противном случае, будет создаваться дополнительное сопротивление, которое будет заставлять насос увеличивать мощность. Это снизит эксплуатационный ресурс данного элемента.
Необходимо упомянуть, что сливной шланг не должен располагаться на высоте 1 м, выше выходного крепления в стиральной машине. Если разместить его выше этого уровня, то будет создана дополнительная нагрузка на насос, что крайне нежелательно, для этой детали.
Перед тем, как начинать использовать машинку с удлиненным шлангом, нужно провести тестовую стирку. Это поможет проверить качество выполненной работы и поможет избежать лишних проблем в дальнейшем.
А можно всех посмотреть
Достоинства: кран решает проблему герметичного соединения гибкой подводки с неровным краем стальной резьбы; узел подключение в большинстве случаев скрыт от взгляда посетителя помещения и не портит его дизайн.
Недостаток: неудобный доступ к крану
| Изображение | Описание |
| Врезка крана перед смесителем в ванной | Кран для отбора воды устанавливается между косоножками (эксцентриками) и уголками или водорозетками под смесителем в ванной. На горячей воде монтируется хромированный удлинитель такой же, как кран, длины. Достоинство схемы — удобное и доступное расположение крана, недостаток — выдвигающийся на 8-10 см от стенки смеситель. |
| Врезка крана между жесткой и гибкой подводками | Кран вкручивается в резьбу на жесткой подводке холодного водоснабжения перед гибким шлангом, отвечающим за присоединение набортного смесителя или сливного бачка унитаза. Накидная гайка гибкой подводки соединяется с наружной резьбой крана. |
| Врезка крана (кранов) в прямой участок стального водопровода | Подключение выполняется хомутами к гладкой стальной трубе в любой удобной точке подводки водоснабжения в квартире или даже непосредственно к стояку до вентиля на входе в квартиру. Достоинство: произвольное расположение крана, не привязанное к резьбовым соединением. Недостаток: нарушение целостности водопровода. После отключения стиральной машины хомуты останутся на трубах. |
Предлагаем ознакомиться Встроенный шкаф над инсталляцией
Устранение неполадок своими силами
Обнаружив неисправность, возникшую в результате засора в сливе стиральной машины, первым делом нужно обеспечить беспрепятственный доступ к сливной системе.
Очистка фильтра
Система фильтрации расположена в нижней части стиральной машины в правой стороне за небольшой дверцей с люком. Чтобы ее открыть, нужно поддеть край люка пальцем или плоским предметом. В некоторых моделях панель открывается путем нажатия защелок или отгибания поворотных крючков.
За дверцей находится округлый фильтр, который необходимо выкрутить в направлении против часовой стрелки
Очистку фильтра выполняют в такой последовательности:
- Выкрутив винт, аккуратно извлекают фильтр.
- Расположив конструкцию под наклоном, сливают жидкость, предварительно подставив под нее емкость с невысокими бортами.
- Освободив конструкцию от воды, извлекают все застрявшие посторонние предметы. Если конструктивные элементы системы полностью покрыты накипью – придется их заменить.
- Устранив загрязнения путем промывания водой и протирания увлажненной губкой, осматривают место расположения системы фильтрации и убирают накопившиеся на стенках загрязнения.
- Прочищают систему насоса, после чего подключают агрегат к электропитанию и включают режим «слив». При правильной работе насосной системы лопасти и крольчатка будут вращаться бесперебойно.
Тонкости и нюансы прочистки слива стиральной машинки представлены в видеосюжете:
Разборка сливной трубы
Сток жидкости может быть заблокирован и при засорении мест соединения с канализационной системой. Для их очистки необходимо отсоединить шланг.
Работу выполняют в несколько этапов:
- Отключают агрегат от электропитания.
- Перекрывают клапан подачи воды.
- С помощью плоской отвертки снимают переднюю нижнюю или боковую панель.
- Через сливной фильтр сливают остатки отработанной воды.
- С помощью плоскогубцев отсоединяют конец шланга от сифона или трубы канализации.
В машинах с вертикальной загрузкой белья шланг отсоединяют, на время демонтировав боковую панель, в моделях с горизонтальной загрузкой – возможны варианты
В бытовой технике торговых марок «Beko», «Ariston», «Samsung»,«Candy»,«LG»,«Indesit» подобраться к дренажному шлангу можно лишь через днище. Поэтому для удобства машинку лучше положить на бок, предварительно подстелив под нее отрез ткани. Разжав плоскогубцами хомут, отсоединяют шланг от помпы.
В моделях марок «Электролюкс» или «Занусси» шланг расположен вдоль задней стенки. Для доступа к нему нужно снять заднюю крышку корпуса. Разжав фиксирующие защёлки, необходимо сначала открепить дренажный шланг от корпуса, затем открутить от клапана шланг подачи воды. Чтобы полностью снять дренажный шланг, нужно снять верхнюю крышку корпуса, предварительно открутив удерживающие ее болты, и разжать фиксирующий его хомут.
В изделиях немецких производителей «AEG»,«Siemens»,«Bosch» доступ к сливному шлангу можно получить, сняв переднюю часть корпуса. Последовательность выполнения действий:
- С передней части корпуса снимают уплотнительную резинку и убирают хомут.
- Извлекают нижнюю панель корпуса и выдвижной лоток для моющих средств.
- Выкрутив фиксирующие болты, снимают блокиратор дверцы люка.
- Снимают переднюю крышку корпуса.
- Разжав хомут, вытаскивают дренажный шланг.
Чистка дренажного шланга
Очищают сливной шланг путем промывания и обработки внутренних стенок с применением специального ершика. Мастера используют для этой цели не металлический, а выполненный из синтетического полимера кевларовый трос.
Конец сантехнического троса оснащен маленьким ершиком, с помощью которого легко устранять все загрязнения
Для очистки внутренних стенок трубы трос вставляют в шланг и продвигают вперед-назад. После этого промывают шланг проточной водой. При необходимости процедуру повторяют 2-3 раза.
Вымытый шланг остается только закрепить на прежнее место, выполнив все описанные ранее действия, но в обратном порядке.
Характеристики
Теперь перейдём к описанию основных параметров шланга для подачи воды в стиральную машину: правильно выбранные габариты помогут установить устройство в место, удобное для хозяйки дома, а не туда, куда достаёт соединение.
Основные параметры шланга для современной стиральной машины следующие:
- Длина. Она имеет основное значение при установке. Специалисты не рекомендуют оставлять устройство в натянутом положении, потому что существует риск непредвиденной протечки.
- Прочность, способная выдержать различные перепады давления. Даже опытные сантехники не смогут указать вам точную силу, с которой вода давит на всю систему. Поэтому покупайте с приличным запасом по прочности, этим избавите себя от ненужных проблем.
- Максимальная температура воды в машинке считается 90° С (функции кипячение и дезинфекция), поэтому шланги подбираются термоустойчивые.
