Замена скважинного насоса своими руками

Правила установки поверхностного варианта

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

  1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
  2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
  3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
  4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
  5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

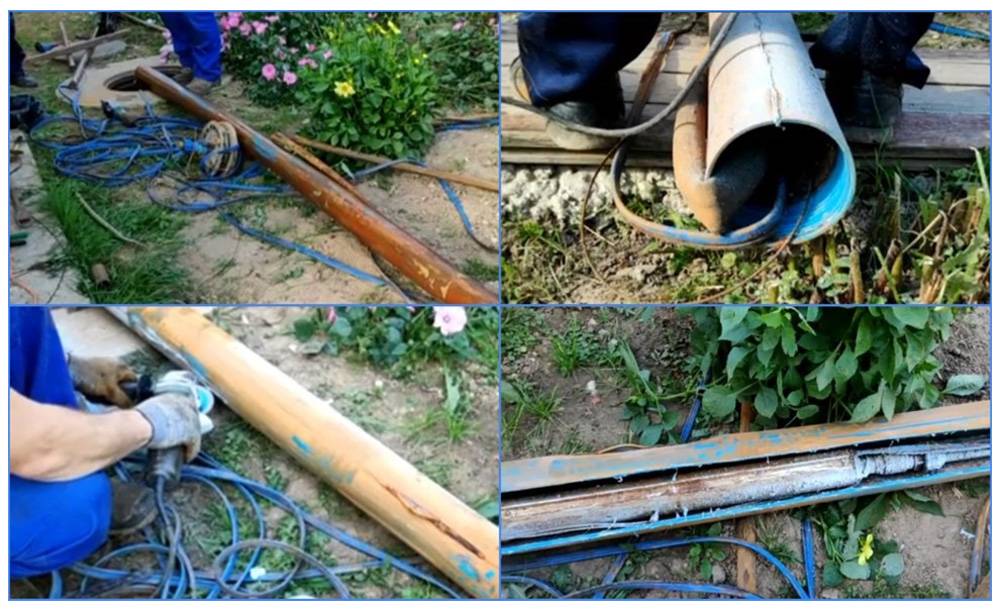

Деформация обсадной трубы

Процесс деформации обсадной трубы довольно часто происходит из-за смещения грунта или активизации подземных источников, превращения простого подземного ручья в бурлящий ручей и даже реку. Такие изменения в структуре грунта на участке с поверхности заметны не сразу, а вот относительно скважины, то здесь возникает большое количество проблем.

Для скважин с металлической обсадной трубой деформация чаще всего выражается в изменении внутренней полости трубы – смятии, изгибе или изломе. Для скважин с асбестоцементными обсадными трубами, происходит разрушение материала, крошение соединительных муфт, попадание внутрь скважины грунта.

Для скважин с обсадными трубами из ПВХ труб чаще всего встречается изгиб или сжатие, вследствие чего и становится трудно поднять насос.

Оптимальным решением при таких обстоятельствах становится решение, обратится к профессиональным строителям для извлечения оборудования. Только обладая всем необходимым арсеналом поискового оборудования начиная от дистанционной видеокамеры и заканчивая многосекционной штангой с крюками-зацепами, в такой ситуации появляется возможность достать насос.

Однако когда скважина относительно неглубокая всего 8-10 метров можно для извлечения оборудования из профильной трубы сконструировать секционную штангу с крючками на конце и попробовать самостоятельно провести разведку и извлечение насоса.

Обычно сначала определяется расстояние до места деформации ствола, далее делается примерный расчет площади внутреннего сечения и проводится анализ возможности извлечения через самое узкое место изгиба насоса и только после этого проводится его подъем.

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

  1. Вибрационные.
  2. Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает. Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру

В результате процесс заиливания во многих случаях резко ускоряется

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Устройство винтового агрегата

Советы по предотвращению проблемы

  1. Устанавливая насосное оборудование, трос нужно выбирать очень прочный. Лучше, если это будет нержавеющий металл, покрытый силиконовой оплеткой. На концах троса привязывают стопорные кольца с болтами.
  2. Скважину необходимо промывать и чистить каждые два, три года использования.
  3. Если водой не пользуются, оборудование обязательно вытаскивают из ствола шахты.
  4. Насосное устройство выбирают по техническим характеристикам, которые подходят для разного типа скважин в отдельности.
  5. Диаметр колбы выбирают меньше на 40-50 мм.
  6. Чтобы питающий кабель не провисал в колонне, его привязывают специальными хомутами к тросу и трубе.
  7. Нельзя тянуть за шланг.

Что делать если насос застрял в скважине

Застревание насоса при подъеме как уже говорилось, не является столь уж критической ситуацией, и если подъемом занимаются не профессиональные специалисты по обслуживанию скважин, то первое что необходимо сделать, это запастись терпением и взять себя в руки, паника в данной ситуации может только усугубить проблему.

Простой анализ ситуации поможет оперативно определить причины аварии оборудования и избрать оптимальный путь решения проблемы. Для этого необходимо:

  • узнать общую глубину установки насоса;
  • примерно определить глубину застревания;
  • проанализировать то, насколько натянут трос, определить не произошло ли разъединение трубопровода и насоса и целостность кабеля электропитания.
  • осмотреть оголовок обсадной трубы;
  • подготовить необходимый инструмент для работы;
  • очистить площадку от посторонних предметов.

Такой алгоритм работы дает возможность существенно сократить время на подготовку к подъему оборудования и не допустить в дальнейшем к боле крупным ошибкам.

Почему застрял насос в скважине и как его достать ↑

Когда монтируют насос, между корпусом прибора и стенками эксплуатационной трубы остается лишь небольшое расстояние. Поэтому заклинивание – довольно частое явление. Из-за особенностей конструкции визуально определить причину неполадок невозможно. Специальное оборудование есть только у компаний, профессионально обслуживающих гидротехнические сооружения. Чаще всего владельцу скважины приходится ориентироваться только на «косвенные признаки».

Есть несколько причин, по которым может застрять насос. Самые распространенные:

  • засорение эксплуатационной трубы;
  • провисание кабеля;
  • посторонние предметы;
  • повреждение стенок колонны.

При монтаже погружного насоса электрический кабель не должен провисать, но и туго натягивать его тоже не стоит. При провисании кабеля может образоваться петля, которая, попав между корпусом прибора и стенкой эксплуатационной трубы, заклинивает насос. Чтобы подобного не произошло, при установке насоса кабель закрепляют на шланге. Процедуру приходится повторять при каждом поднятии-опускании насоса, но лучше не пренебрегать мерами безопасности. Если этого не сделать, прибор заклинит. Главное, не тянуть его лебедкой или домкратом.

При покупке водоподъемного оборудования желательно сразу выбирать модель, диаметр которой заметно меньше диаметра трубы. Это обеспечит должную величину зазора между корпусом и стенками. Чем уже скважина, тем больше вероятность застревания прибора. Если приходится тянуть прибор за кабель, а не за трос (например, трос оборвался), то все элементы колонны должны подниматься одновременно, без слабины. При заклинивании насоса его нужно немного протолкнуть вниз, в скважину, потом аккуратно выбрать слабину электрокабеля, после чего медленно, без рывков поднимать колонну.

Скважина заиливается при длительном простое, и тогда насос может застрять. Если произошло нечто подобное и очевидно, что насос заклинило не «намертво», но без усилий его поднять не получится, не нужно торопиться и тянуть с силой. Слегка натягивая и отпуская трос, можно постепенно «раскачать» прибор. Когда насос «оторвется» от ила, станет легче, т.к. вода будет размывать засоры, а ил стекать вниз. Потребуется немного терпения. Методичное «раскачивание» даст результат, и насос можно будет вытащить.

В некоторых случаях приходится прибегать к прочистке скважины, чтобы размыть плотные илистые отложения. Для этого используют второй насос, который работает на закачивание воды в трубу. Некоторые владельцы скважин умудряются договориться с пожарниками. Те опускают в эксплуатационную трубу пожарный рукав и под напором размывают пробку. Но это довольно экзотический метод. Проще опустить шланг поверхностного насоса и прочистить засоры традиционным способом.

Препятствием могут стать вмятины или заусенцы на трубе, инородные предметы, попавшие в скважину (инструменты, оторвавшиеся крепежные детали и т.п.). Иногда такие проблемы возникают, если допущены ошибки при строительстве скважины. Определить причину заклинивания в таких случаях несложно: прибор не проходит вверх, с глухим стуком упираясь в барьер, зато легко опускается вниз. Можно попытаться вытащить его, вращая вокруг своей оси, чтобы обогнуть препятствие. Если это не поможет, то придется обращаться к специалистам. Самодеятельность в таких случаях приводит к еще более серьезным проблемам.

Что делать?

В зависимости от причин, из-за которых насос застрял в проходке, выбирают дальнейшую тактику действий. Мы расскажем, как вам поступить в разных ситуациях.

Как извлечь агрегат из скважины на песок?

Если ваш насос застрял в стволе гидротехнического сооружения из-за засорения, то можно попытаться извлечь его своими руками. Для этого прибор нужно раскачать в проходке, потянув на себя трос и отпустив его. Такие возвратно-поступательные движения стоит повторить несколько раз. Это позволит прибору хоть немного вырваться из засоряющей пробки и дальше это делать будет намного легче, поскольку вода сможет поступать в образовавшийся просвет и станет ещё сильнее размывать грязь. Чтобы такого в дальнейшем не возникало, скважину необходимо хотя бы раз в год очищать от засорения.

Что делать, если прибор застрял в скважине на известняк?

Хоть такой вид гидротехнического сооружения не подвержен заиливанию, как скважины на песок, всё же насос может застрять и здесь. К этому могут приводить другие причины. Например, если агрегат сильно углубится, вокруг прибора может образоваться осадок, образующийся из-за большого содержания в артезианской воде солей кальция и железа. Эти вещества при взаимодействии с кислородом образуют налёт на корпусе прибора и стенках проходки, затрудняя извлечение насосного оборудования из скважины.

Всё дело в том, что это очень плотные отложения. Скапливаясь в просвете между агрегатом и стенками проходки, они блокируют насосное оборудование в шахте. Такое случается, если чистка гидротехнического сооружения выполняется очень редко или вообще не проводилась. В такой ситуации можно делать следующее:

  • попытаться раскачать агрегат в проходке, как было описано выше (можно выполнить своими руками);
  • использовать химический или механический способ (этот метод могут применять только специалисты).

Суть химического метода состоит в том, что на затвердевший осадок воздействуют специальными составами для его растворения. Механический метод – это воздействие на минеральные отложения потоком сжатого воздуха, выдуваемого под внушительным давлением. Это позволит либо полностью убрать осадок, либо уменьшить его плотность.

Что делать при деформации обсадной колонны?

Если насос застрял при подъёме наверх из-за искривлений и поломок труб обсадной колонны, то во время подъёма слышно характерный удар и звук. При этом причин деформаций обсадных труб может быть несколько:

  • из-за давления грунта образовалась вмятина;
  • труба деформировалась под тяжестью всей колонны;
  • место соединения соседних труб разошлось.

Это самая серьёзная проблема, в результате которой порой просто невозможно достать насос из скважины. В зависимости от степени деформации даже самый небольшой агрегат, как Малыш, не получится извлечь из деформированной обсадной колонны. В таком случае единственным выходом будет полный демонтаж колонны.

В несложных случаях можно попытаться справиться своими силами. Для этого нужно делать следующее:

Сначала постарайтесь осторожно вращать трос. Вследствие этого вращательное движение передастся агрегату, и он сможет, удачно повернувшись, пройти проблемное место

Если это не поможет, опустите агрегат, ослабив трос, и снова попытайтесь поднять прибор. Возможно, устройство просто перекосилось в проходке.. Если агрегат застрял во время подъёма и предыдущие методы не помогают, можно попробовать сделать следующее:

Если агрегат застрял во время подъёма и предыдущие методы не помогают, можно попробовать сделать следующее:

  1. Возьмите отрезок трубы длиной 1 м. Этот кусок должен весить больше насосного оборудования. Диаметр трубы должен быть намного меньше, чем сечение ствола гидротехнического сооружения.

На конце этого элемента необходимо выполнить отверстие или можно приварить специальное ушко. Через подготовленную петлю или отверстие пропускается трос и привязывается к трубе. Чтобы подготовленное изделие не упало в шахту, второй конец троса привязывают на поверхности рядом с устьем скважины

Теперь элемент нужно осторожно опускать в проходку, пытаясь протолкнуть насос обратно на дно сооружения. Если опустить таким способом агрегат удалось, то теперь его можно попробовать снова поднять на поверхность

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

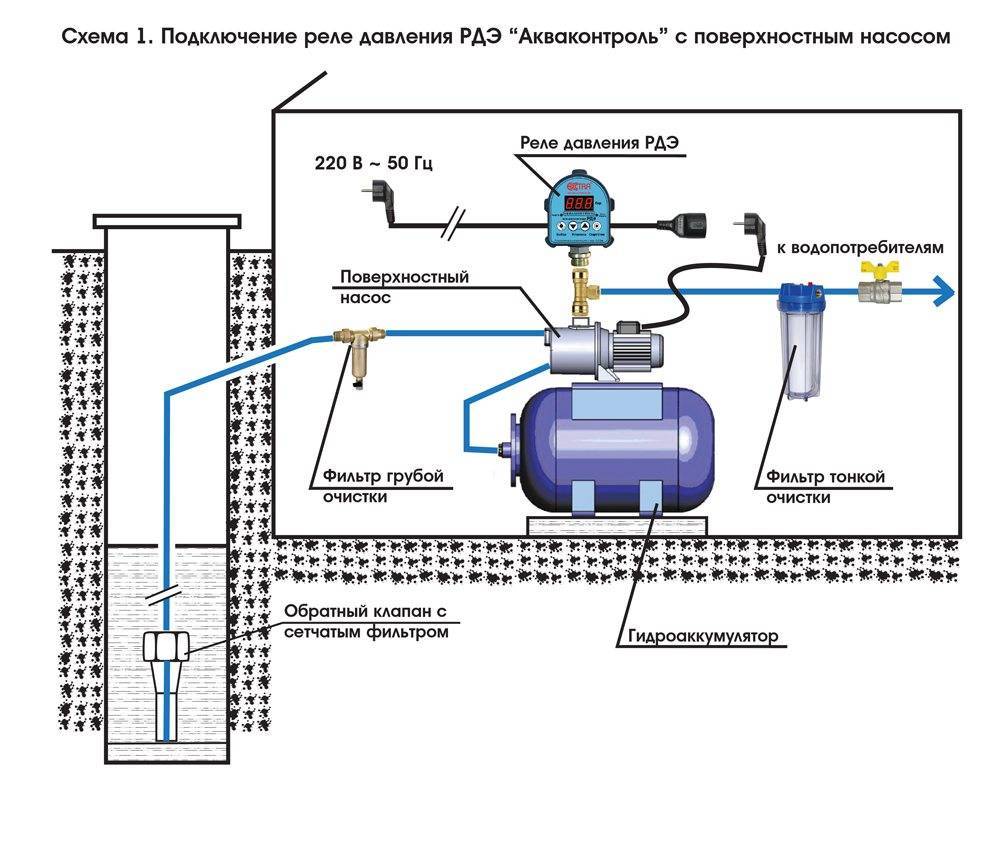

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

НазваниеПредел регулировки давленияЗаводские настройкиПроизводитель/странаКласс защиты прибораЦена
РДМ-5 Джилекс1- 4,6 атм1,4 – 2,8 атмДжилекс/РоссияIP 4413-15$
Italtecnica РМ/5G (м) 1/4″1 – 5 атм1,4 – 2,8 атмИталияIP 4427-30$
Italtecnica РT/12 (м)1 – 12 атм5 – 7 атмИталияIP 4427-30$
Grundfos (Condor) MDR 5-51,5 – 5 атм2,8 – 4,1 атмГерманияIP 5455-75$
Italtecnica PM53W 1″1,5 – 5 атмИталия7-11 $
Genebre 3781 1/4″1 – 4 атм0,4 – 2,8 атмИспания7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Варианты устранения застревания

Алгоритм действий по устранению застревания зависит от причин, вызвавших его, поэтому к работе приступают после того, как по тем или иным признакам они будут выяснены.

Если при извлечении агрегата применяются какие-либо приспособления, их необходимо хорошо зафиксировать за оголовок или возле скважины, чтобы они не упали внутрь. Во время работы нельзя резко дергать оборудование или применять излишнюю силу, пытаясь его вытянуть, — это может усугубить ситуацию.

Подъем при провисании кабеля

Необходимо сделать следующее:

  1. Опустить насос на дно.
  2. Выбрать место провисания. Начинать вытягивание медленно, раскачивая трос.
  3. Следить, чтобы кабель, подвесной трос и гибкий шланг, по которому подается вода, имели примерно одинаковое натяжение, тогда не образуется новая петля.

Чтобы впредь не происходило провисания кабеля, его надо прикреплять жгутами к трубе или шлангу через каждые 1,5 м, но не к тросу, т.к. при его натяжении хомуты легко слетают.

Извлечение при заиливании дна

Насос поднимают осторожными движениями вверх-вниз, отпуская и натягивая трос. Если удастся оторвать его хоть немного от удерживающего снизу ила, в эту часть поступит вода и будет разжижать пробку. Но при большой глубине скважины длина троса не позволит хорошо раскачать агрегат.

Извлечение насоса из скважины при заиливании.

В этом случае плотные отложения размывают водой из другого источника, подавая ее с сильным напором с помощью пожарного рукава или шланга. Одновременно трос надо подтягивать вверх, создавая напряжение в грунтовом замке.

Аппарат должен освободиться через 1-3 минуты, но лучше вытаскивать его не сразу, а после того, как он немного промоет ил.

Извлечение при обратном заиливании дна

Если над ним сформировалась грунтовая шапка и он полностью заблокирован, применяют такие способы:

  1. Опускают в ил трубку диаметром 15-25 мм и подают вниз большое количество воды.
  2. Средства, применяемые против накипи, не вредные для человека и экологии, заливают в скважину и периодически раскачивают насос. Чтобы размягчились все слои отложений, может понадобиться 2-3 процедуры и несколько дней. Следует учесть, что длительное взаимодействие с кислотой может повредить оборудование, поэтому этот способ лучше применять, если планируется его замена.
  3. Пневматический удар. До уровня помпы опускают трубку диаметром 15 мм, соединенную с компрессором, и выстреливают потоком воздуха в корпус оборудования или по стенке трубы.

Подъем при повреждении обсадной колонны

В некоторых случаях достаточно немного изменить положение прибора, чтобы он обогнул препятствие.

Для этого пробуют такие варианты:

  • плавное вращение шланга вокруг оси;
  • медленные повороты с одновременным подъемом;
  • изменение угла наклона.

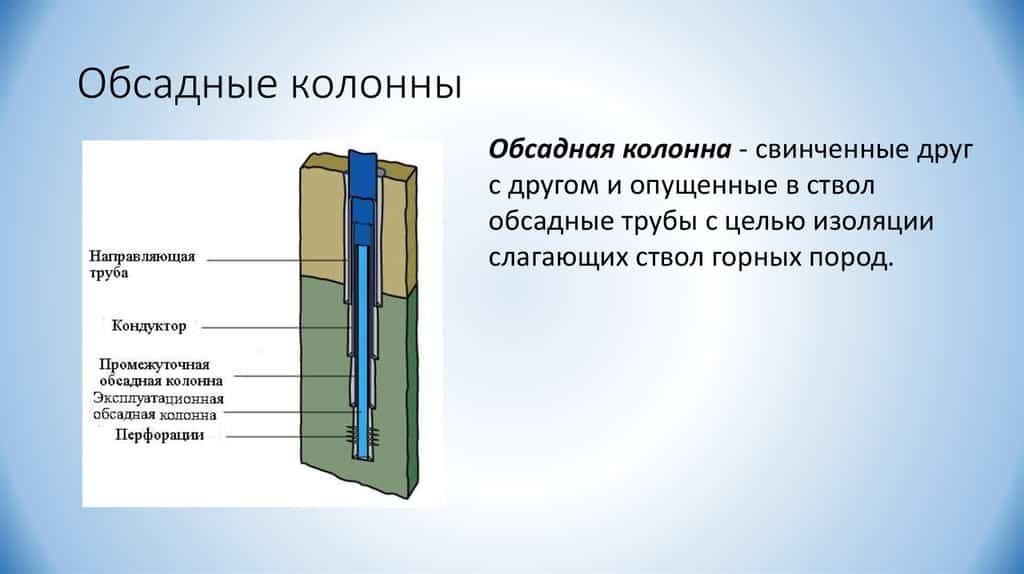

Что собой представляет обсадной колонны.

Поднятие при попадании в шахту сторонних предметов

Если движения тросом не помогают, для освобождения насоса предпринимают следующее:

  • опускают его и вытаскивают мусор, используя сачок, крюк или веревку с петлей;
  • проталкивают предметы жестким тросом или шлангом.

Причины заклинивания насоса в теле скважины

В основном, все причины, ведущие к возникновению этой неприятной проблемы, обусловлены человеческим фактором. Когда во время монтажа насоса нарушаются технологические требования крепления элементов насосного оборудования, а также не обращается должного внимания к их качеству изготовления, трудно ожидать благоприятного исхода дела во время демонтажа насоса.

1. Провисший электрический кабель

По этой причине происходит наибольшее количество случаев заклинивания оборудования. Происходит это путем закусывания провисшего электрокабеля в петле, которая затягивается вокруг корпуса насоса.

В данной ситуации не стоит со всей силы тянуть прибор, так как это к успеху не приведет. Но то, за что тянете, может оборваться. Тогда уже трудно будет что-то предпринять своими силами.

Специалисты, не раз поднимавшие насосы из скважин, советуют в этом случае попробовать пропихнуть прибор назад. Повторяя попытки, постарайтесь почувствовать слабину и в этот момент продолжите неторопливо подъем. Вообще, «лучше болезнь предотвратить, чем лечить». Чтобы в своей практике не столкнутся с провисанием электрокабеля, необходимо пристегивать его специальными хомутами к трубе или шлангу на стадии монтажа системы. Причем к тросу электрический кабель крепить не рекомендуется, так как при его натяжении хомуты могут слететь. Поднимая насос, необходимо также следить, чтобы кабель и шланг выходили одновременно на поверхность. Нельзя допускать слабины ни у троса, ни у кабеля, ни у шланга.

2. Заиливание скважины в результате длительного простоя

Встречаются и нередко на практике случаи, когда длительный простой скважины приводит к ее сильнейшему заиливанию. Образовавшийся слой ила встает непреодолимой преградой на пути насоса. Когда застрял насос в скважине по данной причине, специалисты рекомендуют начать его раскачивание, во время которого устройство то поднимают, то опускают. К чему это приводит? Вода постепенно может начать размывать илистые отложения. В конце концов, возможно, дорога наверх освободиться, что позволит извлечь насос наружу. Главное, не торопите события и не проявляйте чрезмерной активности, чтобы не допустить глухого заклинивания насоса.

Есть и нестандартный способ борьбы с заилившейся скважиной. Надо привлечь к решению проблемы пожарников, которые с помощью рукава, опущенного в скважину, смогут размыть отложения ила. Освободившийся насос пойдет плавно наверх. Чтобы предотвращать процесс заиливания скважины, надо проводить ее профилактическое очищение, периодичность которого должна составлять один раз в три года.

3. Твердотельное препятствие — сложный барьер

На пути движения насоса может встретиться твердотельное препятствие, которое сыграет роль клина. В качестве такого барьера может выступить:

  • вмятина в трубе, возникшая из-за подвижки грунта;
  • сплющенный край трубы;
  • заусенцы от неаккуратного сварного шва;
  • брак в сборке осадочной колонны, при котором вместо резьбового соединения труб, их сваривают, допуская осевое смещение.

Встреча с таким препятствием сопровождается характерным твердым стуком, при этом движение насоса вниз проходит свободно. Можно ли и как вытащить насос из скважины в данной ситуации? Известны случаи, когда вращение насоса с помощью трубы вокруг своей оси помогает обогнуть вставшее на пути преграду. Однако стопроцентной вероятности освобождения хода движения прибора не гарантируется. Это может быть разовый успех. Но попробовать стоит, вдруг в конкретной ситуации проблема таким  способом решится.

Твердотельным препятствием может стать и случайно упавший в скважину инструмент, деталь крепежа или другой инородный предмет. При этом остановка насоса наступает во время подъема резко и неожиданно. Происходит это в момент попадания в зазор между стеной скважины и насосом твердого предмета, что и приводит к заклиниванию. При этом ход вниз свободен, а наверх промежутки заклинивания меняются в зависимости от выборки троса. Проскочить предмет не сможет, слишком узок зазор. Поэтому специалисты советуют остановиться, вызвать специалистов. Спецоборудование, имеющееся у них, способно извлечь помеху из скважины.

4. Эффект обратного заиливания

Данный эффект наблюдается в скважинах, выполненных в известняковых грунтах. В результате долгой эксплуатации осадочный слой формируется над местом расположения насоса, превращаясь в «пробку». Чтобы остановить этот процесс, чистите скважину каждые три года.

Оборвался трос: что делать ↑

При попытке самостоятельно достать насос из скважины может оборваться трос. Это, пожалуй, наиболее сложная ситуация из всех возможных, но даже из нее существует выход.

Для решения данной проблемы необходимо попытаться зацепить трос. С этой целью можно попробовать опустить вниз самодельное приспособление в виде крюка или кошки. Если оборванную часть получится зафиксировать, следует предельно аккуратно поднять ее наверх с помощью медленных поступательных движений.

В случае неудачных попыток вытащить насос из скважины, если он не толькозастрял, нои произошел обрыв троса,можно воспользоваться способом, продемонстрированным в данном видео.

Монтаж погружного насоса

Установка погружного насоса производится в скважине, не нужно отдельно оборудовать хозпостройку или устраивать кессон. Сначала выполняется сборка агрегата, к нему присоединяют кабель и трубу, которая обеспечивает подачу воды, трос, после этого конструкцию спускают в скважину.

Шаг 1: Подготовка к монтажу оборудования

В данном случае необходим обратный клапан, чтобы предотвратить слив воды. На него устанавливают фильтр, напоминающий по форме чашу и не пропускающий мелкие частицы ила.

За клапаном производится установка трубы/нагнетательного шланга

Для закрепленной трубы важно, чтобы она была ровной. Силовой кабель расправляют и выравнивают. Для всех соединений делается надежная гидроизоляция

Для всех соединений делается надежная гидроизоляция.

Шаг 2: Погружение насоса в скважину

Схема погруженного скважинного насоса.

После соединения описанных выше конструкций подготовительная часть считается завершенной и можно приступать к установке насоса.

Производится его опускание или погружение следующим образом:

  • надевают изготовленную из резины прокладку на обсадную трубу;
  • монтируют оголовок;
  • через отверстие оголовка протаскивают агрегат и плавно опускают его вниз.

Можно этого и не делать, но тогда погружение насоса потребует большей аккуратности. Конструкция весит немало, и плавное движение обеспечить нелегко, но это необходимо.

Даже если владелец участка монтирует систему отопления своими руками, то для опускания агрегата в скважину либо колодец ему понадобится помощь еще как минимум 2 человек. Это нужно для того, чтобы двое людей могли удерживать агрегат на весу, а третий постепенно должен опускать трос без сильных рывков.

При монтаже оборудования нужно тщательно следить за тем, чтобы в скважину не попали посторонние детали, которые потом стали бы препятствием. Стандартно между стенками трубы и насосом остается совсем маленький зазор, и даже предмет размером не больше гайки может создать проблему.

Глубина установки погруженного насоса.

Насос закрепляют на такой высоте, чтобы она была ниже динамического уровня воды, тогда он будет постоянно покрыт ею. При этом нельзя устанавливать его слишком низко, поскольку чем ближе он ко дну, тем выше риск засасывания песка или ила.

Кроме того, учитывается глубина установки для выбранной модели оборудования, которая указывается в техдокументации. В среднем для большинства агрегатов она составляет 10 м, но для эжекторных насосов больше — до 15-20 м. Бывают и специальные приборы, рассчитанные на глубину 25-40 м.

Оптимальный вариант — размещение насоса на расстоянии 1-2 м от дна скважины. После установки трос фиксируют на специальном кронштейне, расположенном на внешней стороне.

Шаг 3: Определение точки работы насоса

После завершения монтажных работ необходимо определить рабочие характеристики агрегата при имеющейся нагрузке. В техпаспорте указывают усредненные сведения, практические показатели могут от них отличаться.

Владелец должен провести испытания, в ходе которых измерит такой показатель, как расход воды за единицу времени. Для этого ему нужно проверить скорость заполнения жидкостью заданного объема.

В то же время с помощью манометра нужно измерить давление, создающееся в системе водоснабжения при работе оборудования. После этого следует проверить электрическую часть. Для этого к насосу нужно подсоединить специальные щипцы, проводящие ток. Это поможет измерить силу тока и потребление энергии при работе прибора.

Что делать, если не удалось извлечь насос

Если электронасос после проведения всех операций невозможно извлечь на поверхность (он оторвался от напорного трубопровода, шланга с тросом), поступают следующими способами:

Продолжают пользоваться скважинным источником. Корпуса большинства центробежных электронасосов сделаны из нержавейки, а внутренние детали из полимеров или коррозионно-устойчивых металлов. Материалы рассчитаны на подачу питьевой воды, поэтому нахождение упавших электронасосов на дне скважины в течение многих лет вряд ли способно повлиять на ее качество.

Наибольшую опасность для человека представляет масло, которое присутствует в механизме практически всех насосных агрегатов, со временем оно может вытекать через поврежденный корпус. Также нержавейка в бюджетных моделях обычно низкого качества со временем может покрыться ржавчиной, влияющей на качество питьевой воды.

Корпус вибрационной помпы сделан из алюминия, который не подвержен коррозии, внутренние детали состоят из каучука и стали, также стальными бывают крепежные болты – они подвержены коррозии с течением времени.

Скважину консервируют и бурят новую. Если хозяин заботится о своем здоровье, срок службы старого скважинного источника подходит к концу, можно относительно недорого пробурить новую скважину – в этих случаях старую консервируют или ликвидируют.

Разбивание электронасоса буром. Операция допустима при застрявшем насосе в глубоких артезианских скважинах со внутренней стальной обсадкой при оторванной напорной трубе, если агрегат мешает наполнению источника водой. Протолкнуть электронасос вглубь не получится – стандартная артезианка имеет внизу сужающийся канал.

После разрушения электронасоса буром его мелкие детали проваливаются в артезианский водный бассейн сквозь трубу фильтра, не имеющую нижнего колпака.  Со временем масло вымоется, а мелкие детали погрузятся на известковое дно.

Рис. 14 Пример извлечения насоса вместе с обсадной трубой

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
