Как поменять подшипники на стиральной машине Индезит

Как заменить подшипник: пошаговая инструкция

Замена подшипника для моделей Indesit WISL 82, WISL 102, WISL 105 X, IWSD 5085 и других проводится по общему алгоритму. Разница может заключаться только в порядке вскрытия бака. В приборах данного бренда устанавливается как разборной, так и цельный элемент. В первом случае добраться до подшипника будет просто, нужно просто рассоединить крепления бака. Если же стиральная машина оснащена неразборным элементом, пластиковое полотно придется распиливать, а затем заново склеивать обе части.

Сначала необходимо снять верхнюю крышку с агрегата. Сделать это несложно, открутив сзади стиральной машины два самореза и аккуратно сдвинув крышку немного назад. Затем ее нужно приподнять и снять с опоры. В некоторых моделях Indesit крышка дополнительно удерживается пластиковыми защелками в передней части. Если они есть, воспользуйтесь молотком и легкими постукиваниями от себя отсоедините крышку от защелок.

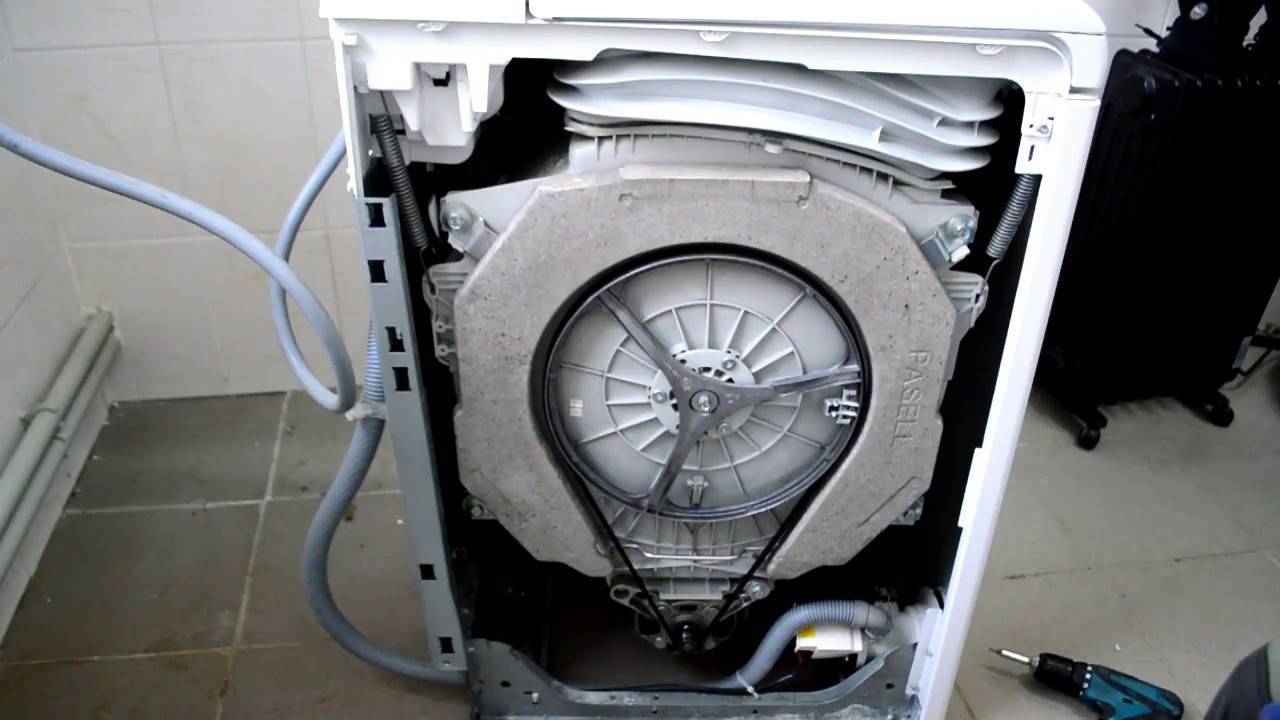

Далее демонтируйте заднюю стенку. Для этого открутите на ней 6 саморезов, после чего панель должна отсоединиться без лишних усилий. За ней вы увидите мотор, но его нужно будет отсоединить в конце разборки. Если машинка оснащена приводным ремнем, на данном этапе его необходимо снять, чтобы он не помешал дальнейшим действиям.

Затем приступайте к отсоединению приборной панели. Сначала следует вынуть порошкоприемник, нажимая фиксатор внутри элемента. В свободном от бункера отсеке выкрутите болты, которые закрепляют приборную панель, и снимите ее с держателей. Соединительные провода нужно снять и убрать полностью отделенную деталь в сторону, чтобы не повредить ее в процессе работы.

После снятия приборной панели необходимо демонтировать все детали, находящиеся в верхней части. К ним относятся бетонный противовес, патрубок, находящийся между баком и отсеком для порошка, прессостат и водонаборной клапан, а также их контакты.

Перед снятием передней стенки следует выкрутить дверцу люка и снять резиновую манжету. Сначала при помощи отвертки отогните уплотнитель и аккуратно заверните его в бак, чтобы не повредить. Открутите болты, которые удерживают петлю, и снимите дверцу.

С тыльной стороны внизу нужно отсоединить от корпуса электромотор и нагревательный элемент, амортизаторы, сливной патрубок и противовес. Чтобы удалить из машинки двигатель, отсоедините фишку питания и заземляющий провод, после чего открутите болты, на которых крепится элемент. По такому же принципу отсоединяют проводку ТЭНа.

С помощью пассатижей снимите хомут и отсоедините сливной патрубок от помпы. Перед этим рекомендуется выкрутить фильтр. Для освобождения амортизаторов от креплений нужно открутить гайки с левой и правой стороны. Когда все элементы сняты, убедитесь, что бак ничего не удерживает, и проведите его демонтаж. Затем открутите шкив, используя ключ-шестигранник типа «звезда» размера Т40. Ослабляйте его крепление, понемногу расшатывая болт. Если сделать это оказалось непросто, примените для размягчения средство WD-40.

Далее необходимо разобрать демонтированный бак, чтобы добраться до барабана и подшипников. В разборном баке достаточно выкрутить все болты по окружности и аккуратно рассоединить две части. Цельную деталь необходимо распилить пополам по месту стыка, воспользовавшись ножовкой по металлу или болгаркой. Предварительно по периметру бака нужно просверлить отверстия, расстояние между которыми должно быть не больше 4-5 см. Данная манипуляция необходима, чтобы по окончании работ собрать бак и зафиксировать его болтами.

После этого остается раскрутить болты, скрепляющие бак с барабаном, отстегнуть удерживающие защелки и снять пластиковые стенки бака. Далее можно переходить непосредственно к замене подшипника на барабане стиральной машины Indesit. Процедура проводится в следующем порядке:

Выньте из гнезда изношенный сальник и аккуратно выбейте металлические шайбы.
Уложите барабан на сторону люка.
Установите долото на ободок внешнего подшипника и выбейте деталь при помощи молотка.
Повторите манипуляцию с внутренним подшипником, следя за тем, чтобы долото не попало на корпус барабана и не повредило его.
Зачистите гнезда, а также обработайте их смазкой и средством WD-40.
Вбейте новые элементы до упора на освобожденные места, ударяя молотком по наружным краям деталей.
Обработайте сальник смазкой и установите его с внутренней стороны бака.
Проведите сборку стиральной машины в обратном порядке.

Замена подшипников – трудоемкий и длительный процесс, но выполнив его самостоятельно, вы сможете сэкономить на услугах сервисного центра. Надеемся, что наша статья будет вам полезна.

Замена подшипника в стиральной машине своими руками: 5 шагов

Если опыт в ремонте бытовой техники отсутствует, провести замену деталей своими руками будет сложно. Первое что нужно сделать, приобрести новые подшипники.

Обязательно в комплект должен входить сальник. Запчасти выбирают оригинальные, в соответствии с моделью машины, вне зависимости от их стоимости.

Также понадобятся инструменты:

отвертки — 3 вида (плоская, крестовая, ударная);
торцевые ключи;
кусачки, пассатижи, молоток;

Аппарат отключают от электросети, водопроводной и канализационной системы. Подшипник установлен на барабане стиральной машины, поэтому первым разбирают корпус, затем остальные части. Расположение всех деталей, способы их фиксации указаны в инструкции по эксплуатации. С ее помощью легче провести демонтаж техники. Поэтапная инструкция:

Шаг 1. На задней панели откручивают винты, приподнимают крышку и немного сдвигают от себя. Чтобы снять лоток для стирального порошка, нужно потянуть его, предварительно нажав на защелку. Под лотком находится часть болтов крепления удерживающих верхнюю приборную панель.

Некоторые из них размещены справа. Необходимо отыскать все саморезы и открутить панель. Управляющая плата подключена шлейфом проводов. Чтобы в них не запутаться при обратном подключении, делают их снимок. Нижняя панель легко снять, если нажать отверткой на фиксаторы, которые ее удерживают.

Шаг 2. Далее нужно освободить люк от резиновой прокладки, которая закреплена пружиной и хомутом. Одна ее сторона надета на переднюю панель машинки, другая – на барабан. Плоской отверткой поддевают пружину с хомутом, извлекают их. Прокладку открепляют от люка, заворачивают внутрь барабана.

Передняя панель фиксируется болтами, прежде чем ее снять, необходимо аккуратно отсоединить провод от замка люка.

Шаг 3. Верхнюю панель, расположенную изнутри вытягивают, предварительно убрав болты, которые фиксируют клапан для подачи воды. Также отсоединяют все патрубки, провода и нагревательный элемент. Чтобы проводка от насоса не мешала в дальнейшей работе, ее также отключают.

Убирают верхний и нижний противовес. Затем снимают ремень, отсоединяют мотор, амортизаторы и снимают бак.

Шаг 4. Бак состоит из 2 частей, которые необходимо разъединить. На задней части расположен барабан. Его вынимают. Винт, расположенный на валу барабана откручивают. Затем из подшипника молотком выбивают барабанную ось. Для удобства снятую крышку укладывают на подставку.

Прежде чем начать бить, нужно приложить резиновую дощечку, это поможет сохранить резьбу.

Шаг 5. Сальник и подшипник извлекают прямой отверткой. Второй подшипник находится с другой стороны. Его достают по такому же принципу.

Смазкой промазывают новые детали, затем вставляют на место. Процедура сборки машины и всех ее элементов происходит в обратном порядке.

Производим ремонт: пошаговая инструкция

Для начала необходимо правильно снять переднюю и заднюю стенку стиральной машины Indesit, не повредив ни одной уплотнительной резинки. Первой снимают верхнюю крышку стиральной машины Индезит, открутив несколько болтов. После этого заднюю стенку снять не составит труда, достаточно открутить несколько крепежных элементов, а вот с передней стенкой дело обстоит сложнее. Как ее правильно снять?

Сначала убираем кюветку для порошка стиральной машины, которую нужно потянуть на себя до упора, затем приподнять вверх и вытащить.
Находим и откручиваем крепежные элементы, которые удерживают переднюю панель.
Теперь мы получили доступ ко всем винтам, удерживающим переднюю стенку стиральной машины, выкручиваем их.
Снимаем резиновую манжету, после этого убираем болты удерживающие элемент блокировки люка и демонтируем переднюю стенку стиральной машины.

Итак, мы получили доступ к «внутренностям» машины Indesit. Теперь замена сальников и подшипников будет производиться свободно. Прежде всего, необходимо снять ремни с барабанного шкива и привода двигателя. После чего нужно надежно зафиксировать шкив, засунув в него брусок из дерева и открутить основной крепежный элемент, который этот шкив барабана удерживает.

Следующий этап очень ответственный, нужно аккуратно сдернуть шкив барабана. Дело в том, что он довольно плотно сидит на оси вместе с барабаном и если пытаться срывать его с помощью инструментов, можно легко причинить ему вред. Если шкив барабана удалось сорвать удачно, можно приступать к демонтажу распорной планки. Далее откручиваем крепежные элементы всех противовесов и аккуратно вытаскиваем их.

Отключаем все провода от электрических элементов стиральной машины, а затем откручиваем крепежные элементы подвижного узла барабана. Скорее всего, винты будут ржавыми и «прикипят» к металлу, поэтому перед тем как откручивать нужно их опрыскать составом WD-40.

Приступаем к следующему ответственному этапу – разборке барабана и замене поврежденных деталей. Здесь нужно придерживаться строгого порядка действий.

Удаляем хомуты, которые удерживают крышку бака.
Аккуратно удаляем уплотнители и крышку прикрывающую бак.
Вытаскиваем барабан вместе с подвижным узлом, где располагаются подшипники.
Проверяем прокладку, на которой лежит подвижный узел, если резина подпортилась, то необходимо выбросить старую прокладку, заменив ее на новую.
Грузим подвижную часть с остатками барабана в машину и везем это в ближайший автосервис, где просим слесарей выпрессовать подшипники. Самостоятельно сделать эту работу можно, но это очень рискованно, ведь для этого нужны навыки + оборудование, которого у нас нет.
Монтируем новые подшипники и сальники, а затем собираем стиральную машину Indesit в обратном порядке.

Кстати о сборке и разборке стиральной машины есть много хорошего видео. А если вам интересна информация об особенностях замены подшипника в стиральных машинах других марок, то вам поможет эта статья.

Ошибки, совершаемые при замене

В рамках данного пункта мы решили изложить предостережения специалистов, относительно всех этапов ремонта стиральной машины Indesit. Некоторые ошибки можно легко исправить, а некоторые стоят слишком дорого и приводят к тому, что приходится менять целые агрегаты ремонтируемой «стиралки». Какие типовые ошибки делают наши «самоделкины» и как их избежать?

Ломают шкив, пытаясь сдернуть его с оси барабана. Чтобы снять шкив, нужна сноровка, силой делу не поможешь, можно только навредить. Попробуйте его покачать из стороны в сторону и одновременно потянуть. Но ни в коем случае, не долбите по оси молотком.
Срывают головки крепежных элементов. Если какой-то из болтов не выдержал вашего напора и сломался это не фатальная ошибка с вашей стороны, но она потребует дополнительной возни. Нужно будет высверлить сорванные болты, а затем нарезать новую резьбу в посадочных местах.
Ломают термодатчик, в том числе обрывают его провод. Рецепт против данной проблемы один – аккуратнее с крышкой бака. Иначе придется покупать новый термодатчик.
Повреждение подвижного узла во время кустарной выпрессовки. В данном случае мы уже советовали обратиться в автосервис, ведь подручными средствами эту работу сделать в 10 раз сложнее.
Забывают заменить прокладку, на которой размещен подвижный узел. Невнимательность мастера, просмотревшего резиновую прокладку, может обернуться повторным ремонтом подвижного узла.

Поэтапный ремонт

Чтобы заменить подшипник в стиральной машине Indesit, потребуется инструмент, общие представления о принципах работы бытовой техники. Трудоемкость разбора машины определяется конструкцией бака. В новых моделях Indesit бак неразборный пластиковый, в старых моделях железный бак разбирается. Неразборный бак придется пилить, а потом склеивать.

Разборка стиральной машины

Для тех, кто решился поменять подшипник на стиральной машине Индезит самостоятельно, рекомендуется во время работы фотографировать процесс разборки, чтобы в дальнейшем собрать и подключить машину правильно.

Сначала стиральную машину подготавливают для проведения ремонтных работ. Ее отключают от электросети, воды и канализации, сливают остатки воды, передвигают на место проведения работ и вытаскивают диспенсер для моющих средств.

Затем необходимо снять крышку стиральной машины, открутив саморезы сзади корпуса, а также крышку сервисного люка на задней стенке, который тоже держится на саморезах.

Далее, открыв дверцу машины, снимают внешний хомут манжеты, отделяю манжету от внешней части корпуса и заправляют ее внутрь.

Необходимо освободить бак сверху. Для этого снимается бункер дозатора, патрубки, отсоединяется противовес (если он расположен сверху). Снимаются клеммы с блока управления.

В нижней части машины с бака снимают контакты с тэна и датчика температуры. После этого с бака снимают хомут, а далее отсоединяют все провода, которые крепятся к баку. Потом снимается проводной ремень, отсоединяется и снимается двигатель и тэн.

Бак вытаскивается и размещается на горизонтальной поверхности для проведения дальнейшей работы.

Извлечение барабана

Если бак разборный, то с него необходимо снять шкив (он крепится на одном болте) и утопить вал внутрь бака. Теперь с бака можно снять верхнюю часть и достать барабан.

Если бак неразборный, его придется распилить по внешней кромке или по шву. Затем бак переворачивается, снимается шкив и аналогично вдавливается вал.

Барабан извлекается, а в баке появляется доступ к сальнику и подшипнику.

Извлечение старых подшипников и сальника

Перед тем, как демонтировать сальник и подшипники, их видимую часть рекомендуется зачистить от грязи механическим способом (так их будет проще доставать). Подшипник аккуратно выбивают тупым зубилом и молотком, распределяя удары по всей окружности, чтобы он вышел прямо

Все действия следует производить очень осторожно, чтобы не повредить бак

Подшипник чаще всего вылетает одновременно с сальником. Либо сальник достается отдельно после подшипников.

Замена новыми деталями

Перед установкой новых подшипников и сальника необходимо промыть вал, очистить от грязи и обработать места их крепления смазкой (например, «Литол-24»), подобрать подшипники и сальник нужного размера, идентичные тем, что использовались ранее.

Сначала ставится внешний подшипник. Он забивается по наружной кромке детали. Далее таким же способом устанавливается внутренний подшипник. Он утапливается относительно внутренней поверхности бака. Сверху него сажается сальник, который обильно смазывается смазкой.

Барабан монтируется в бак на прежнее место.

Качество ремонтных работ можно проверить, раскрутив пальцами барабан в баке. Если движению барабана ничего не мешает и посторонние звуки отсутствуют, то подшипники установлены правильно.

Обратная сборка

Сначала собирается (или склеивается) бак. Затем устанавливается патрубок (его крепление можно проклеить герметиком), манжет, тэн и датчик температуры. Бак помещают обратно в корпус. Все съемные резиновые детали перед сборкой рекомендуется очистить от грязи и промыть. Сборка производится в обратном порядке.

Как заменить

Перед началом ремонтных работ необходимо отключить машинку от электрической сети, дабы избежать возможности удара током. После этого открутить шланги подачи и слива воды, немного потянув их вперед.

Демонтаж шкива и двигателя

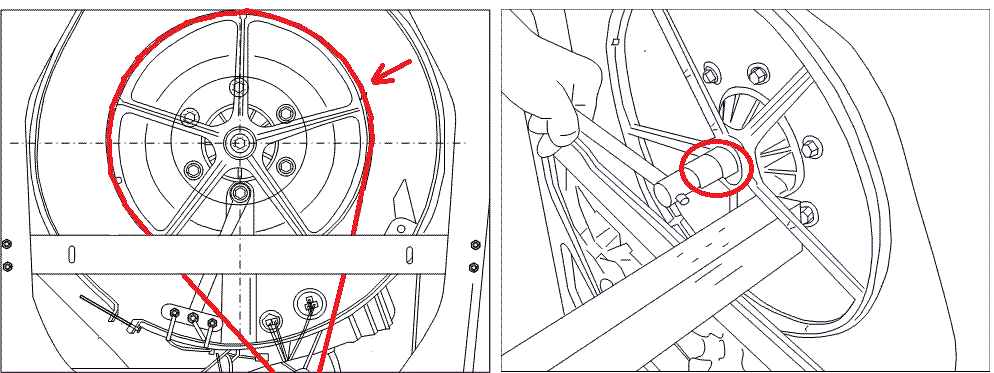

Для решения проблемы износа сальников и подшипников следует снять мотор и шкив стиральной машинки. Для этого нужно предварительно снять ремень привода, прикрутив шкив и потянув ремень вперед.

После этого зафиксировать шкив, вставив в него крепкий штырь. Закрутить шкив можно в том случае, если выкрутить болт, который его закрепляет. С вала шкив снимается, если его немного раскачать и потянуть на себя. При этом не обязательно демонтировать ТЭН. Хотя, это самое время для того, чтобы рассмотреть, в каком состоянии находится ТЭН. Если на нем будет толстый слой накипи, ее лучше удалить.

Двигатель можно изъять, открутив болты, при помощи которых он крепится. При этом нужно снять патрубок. Выполнить это легче и проще через дно автомата, перевернув его на бок.

Демонтаж верхней крышки

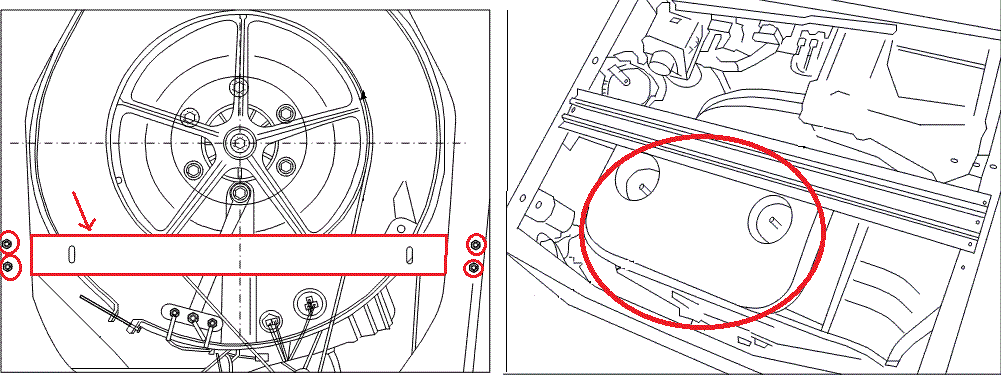

С задней стороны машинки находятся 2 самореза, посредством которых крышка крепится к корпусу. Открутив их, крышка немного сместится назад. После этого ее можно поднять и снять.

Некоторые модели стиральной машинки Индезит оснащены специальными пластмассовыми защелками, которые крепят крышку. В данном случае достаточно отстегнуть их, что позволит снять верхнюю крышку.

Извлечение барабана

Следующим этапом по замене сальника и подшипников является демонтаж барабана. Для этого нужно достать и вытянуть бак, потянув его вперед. Все модели Іndesit оснащены баком цельной конструкции. Для того чтобы иметь возможность получить доступ до барабана, придется разделить бак на 2 части. Сделать это можно, распилив его при помощи болгарки или пилы для работы по металлу.

Перед тем, как приступить к распилу бака, нужно принять окончательное решение о том, как будет осуществляться его последующая сборка. Для этого на его поверхности нужно сделать несколько отверстий для болтов, при помощи которых бак можно будет собрать в цельную конструкцию.

Отсоединив барабан от бака, специалисты рекомендуют осмотреть его на предмет наличия повреждений. Кроме этого, следует проверить, в каком состоянии находится прокладка, расположенная под барабаном. Если она растянута и имеет трещины на поверхности, ее лучше заменить.

Извлечение и замена подшипников

Теперь пришло время менять сальник, выполняющий для подшипников защитную функцию. Для этого можно воспользоваться отверткой, поддев ею сальник. Не исключена возможность того, что сделать это будет сложно. Придется воспользоваться молотков и долото, аккуратно выбивая подшипники, постукивая по ним по кругу.

Если самостоятельно сделать это невозможно, придется обращаться в сервис, где при помощи специального оборудования манжету выпрессуют из подшипников.

После удачного извлечения манжет и подшипников, нужно вычистить и смазать место, где будут установлены новые детали. Для смазки рекомендуется использовать специальный герметик.

Приобретенные новые подшипники и манжету установить на прежнее место можно посредством использования молотка и деревянной колодки. В результате этого удастся существенно смягчить силу удара молотка, предупредив растрескивание подшипников и повреждение сальника. Основное направление удара рекомендуется направлять на края деталей. Сальник должен стоять на подшипниках. После этого остается собрать стиральную машинку Іndesit в обратном порядке.

Для того чтобы замена не обошлась слишком дорого, рекомендуется придерживаться таких правил работы:

операции со шкивом нужно выполнять аккуратно, без резких рывков. Его предварительно нужно легко раскачать в стороны, а затем потянуть вперед. В противном случае шкив можно поломать;
при длительной эксплуатации машинки ее болты могут прикипеть, что усложняет их выкручивание. Если прикладывать силу при выкручивании болтов, можно сорвать их головку. Дабы избежать этого следует на них брызнуть средством WD-40;
при демонтаже крышки бака можно оборвать провода термодатчика;
выполнять сборку стиральной машинки следует внимательно, не забывая о подключении всех датчиков.

Соблюдение этих простых правил поможет избежать дополнительных расходов на выполнение ремонтных работ.

Причины износа

При правильной эксплуатации замена подшипника на машинке Индезит понадобится через 5-6 лет. Столько времени требуется для естественного износа. Если поломка случилась раньше, этому способствовали такие факторы:

Неправильная загрузка барабана. Постоянный перегруз белья вызывает дисбаланс, что приводит к быстрому износу деталей.
Повреждение сальника, который выступает в роли уплотнительной резины. Благодаря специальной смазке сальник надежно защищает подшипник от попадания воды. В результате его повреждения возникает протечка. Вода вымывает смазку, что вызывает коррозию и поломку подшипника.

Узнайте о поломке по внешним признакам:

Под стиральной машиной появляется течь.
При отжиме СМ сильно шумит, гудит, вибрирует. Слышится скрежет.
Прокручивая барабан рукой, вы заметите, что он вращается неоднородно. Образуется люфт (зазор между баком и барабаном).

Диагностика поломки

Грохот и гул при вращении барабана в режиме стирки, поломка режима отжима и быстрое изнашивание ремня привода свидетельствуют о неисправности подшипников.

Убедиться в этом можно, внимательно осмотрев стиральную машину.

Для этого необходимо открыть дверцу, взяться пальцами за верхнюю часть барабана, попытаться раскачать его и определить, есть ли в креплении барабана люфт. А потом раскрутить барабан пальцами изнутри, прислушаться и попытаться уловить посторонние шумы.

Если люфт имеется, но посторонние шумы отсутствуют, это означает, что эти детали начали разрушаться, однако с их заменой можно несколько месяцев повременить.

Если люфт есть, а также присутствуют характерные шумы (скрежет, гул, грохот), но барабан вращается свободно и не останавливается, надо поскорее менять подшипники.

Если барабан двигается со страшным скрежетом и даже останавливается, этой стиральной машиной пользоваться вообще опасно, ей требуется срочный ремонт.

Профилактика поломок

Эксплуатация любой бытовой техники, в том числе и стиральной машины, должна производиться строго с соблюдением правил пользования. Помните, что именно бережное отношение к технике может продлить безаварийный срок её службы. Чтобы реже производить замену повреждённых деталей, нужно следовать некоторым советам:

Производить стирку одежды с металлическими деталями нужно в специальном мешке. Стирка мелких деталей должна осуществляться таким же образом;
После окончания стирки обязательно отключайте стиральную машину от электрической сети, чтобы защитить агрегат от скачка напряжения;
Лучше устанавливать машинку в помещение с меньшей влажностью;
Старайтесь не перегружать бак стиральной машины, чтобы исключить поломку при отжиме;
При наличии некачественной воды в системе, установите фильтр очистки воды;
Использовать при стирке только качественный стиральный порошок.

Как понять, что требуется замена подшипника

Только профессиональный мастер сможет диагностировать поломку подшипника, не разбирая при этом стиралку. Определить неисправность сложнее, если деталь находится на начальной стадии разрушения.

Однако существует ряд признаков, подтверждающих, что пора менять подшипник:

во время стирки, полоскания белья слышен стук, скрежет по металлу и другие посторонние звуки;
белье плохо отжимается;
нарушается дисбаланс аппарата, он начинает раскачиваться в разные стороны;
края манжет повреждены.

Важно знать! Замену испорченного узла следует проводить сразу, обнаружив поломку. Это защитит стиральную машину от более серьезных неисправностей

Когда требуется замена

Начал донимать прогрессирующий гул при отжиме, который в последнее время напоминает звук взлетающего самолета? Возможно, при проворачивании барабана слышны похрустывания, пощелкивания, сильная вибрация?

Придется менять подшипник. Владельцев автомата Indesit Wisl85, еще ряда моделей Индезита, Аристона стоит «поздравить» отдельно. Баки этик машин клееные или паяные, официально не являются разборными. Официальные сервисы за починку подшипников не берутся, а новый бак стоит, как половина стиралки.

Гул и вибрация при стирке

Гул, вибрация возможны при отжиме, стирке. Неравномерность укладывания белья, перегруз быстро приводят к плачевным последствиям. Расшатывание подшипника, поломка его рубашки ведет к биению барабана, вибрации.

Если гудение, похрустывание продолжается, проверьте, не подшипники ли это двигателя. Для этого необходимо снять ремень, сильно покрутить барабан. Если крутится быстро, тихо, не заедает — проблема в двигателе. В остальных случаях — это именно проблемы вращения привода барабана.

Подтекает вода

При расшатывании подшипника изнашивается сальник, через него подтекает вода опять же, на подшипник. Хоть он закрытого типа, однако вода щелочку находит, вымывает смазку, способствует коррозии. Эти процессы еще больше разрушают и так не новый узел. Вытекающая вода отличается бурыми разводами — следы ее видны с задней стороны машинки. Ржавчина может попасть на белье, отстирывается с трудом.
