Как поменять подшипники на стиральной машине Самсунг

Как заменить

Перед началом ремонтных работ необходимо отключить машинку от электрической сети, дабы избежать возможности удара током. После этого открутить шланги подачи и слива воды, немного потянув их вперед.

Демонтаж шкива и двигателя

Для решения проблемы износа сальников и подшипников следует снять мотор и шкив стиральной машинки. Для этого нужно предварительно снять ремень привода, прикрутив шкив и потянув ремень вперед.

После этого зафиксировать шкив, вставив в него крепкий штырь. Закрутить шкив можно в том случае, если выкрутить болт, который его закрепляет. С вала шкив снимается, если его немного раскачать и потянуть на себя. При этом не обязательно демонтировать ТЭН. Хотя, это самое время для того, чтобы рассмотреть, в каком состоянии находится ТЭН. Если на нем будет толстый слой накипи, ее лучше удалить.

Двигатель можно изъять, открутив болты, при помощи которых он крепится. При этом нужно снять патрубок. Выполнить это легче и проще через дно автомата, перевернув его на бок.

Демонтаж верхней крышки

С задней стороны машинки находятся 2 самореза, посредством которых крышка крепится к корпусу. Открутив их, крышка немного сместится назад. После этого ее можно поднять и снять.

Некоторые модели стиральной машинки Индезит оснащены специальными пластмассовыми защелками, которые крепят крышку. В данном случае достаточно отстегнуть их, что позволит снять верхнюю крышку.

Извлечение барабана

Следующим этапом по замене сальника и подшипников является демонтаж барабана. Для этого нужно достать и вытянуть бак, потянув его вперед. Все модели Іndesit оснащены баком цельной конструкции. Для того чтобы иметь возможность получить доступ до барабана, придется разделить бак на 2 части. Сделать это можно, распилив его при помощи болгарки или пилы для работы по металлу.

Перед тем, как приступить к распилу бака, нужно принять окончательное решение о том, как будет осуществляться его последующая сборка. Для этого на его поверхности нужно сделать несколько отверстий для болтов, при помощи которых бак можно будет собрать в цельную конструкцию.

Отсоединив барабан от бака, специалисты рекомендуют осмотреть его на предмет наличия повреждений. Кроме этого, следует проверить, в каком состоянии находится прокладка, расположенная под барабаном. Если она растянута и имеет трещины на поверхности, ее лучше заменить.

Извлечение и замена подшипников

Теперь пришло время менять сальник, выполняющий для подшипников защитную функцию. Для этого можно воспользоваться отверткой, поддев ею сальник. Не исключена возможность того, что сделать это будет сложно. Придется воспользоваться молотков и долото, аккуратно выбивая подшипники, постукивая по ним по кругу.

Если самостоятельно сделать это невозможно, придется обращаться в сервис, где при помощи специального оборудования манжету выпрессуют из подшипников.

После удачного извлечения манжет и подшипников, нужно вычистить и смазать место, где будут установлены новые детали. Для смазки рекомендуется использовать специальный герметик.

Приобретенные новые подшипники и манжету установить на прежнее место можно посредством использования молотка и деревянной колодки. В результате этого удастся существенно смягчить силу удара молотка, предупредив растрескивание подшипников и повреждение сальника. Основное направление удара рекомендуется направлять на края деталей. Сальник должен стоять на подшипниках. После этого остается собрать стиральную машинку Іndesit в обратном порядке.

Для того чтобы замена не обошлась слишком дорого, рекомендуется придерживаться таких правил работы:

  • операции со шкивом нужно выполнять аккуратно, без резких рывков. Его предварительно нужно легко раскачать в стороны, а затем потянуть вперед. В противном случае шкив можно поломать;
  • при длительной эксплуатации машинки ее болты могут прикипеть, что усложняет их выкручивание. Если прикладывать силу при выкручивании болтов, можно сорвать их головку. Дабы избежать этого следует на них брызнуть средством WD-40;
  • при демонтаже крышки бака можно оборвать провода термодатчика;
  • выполнять сборку стиральной машинки следует внимательно, не забывая о подключении всех датчиков.

Соблюдение этих простых правил поможет избежать дополнительных расходов на выполнение ремонтных работ.

Разбор стиральной машины

Замена подшипников в стиральной машине Samsung начинается с полного разбора корпуса аппарата. Необходимо отключить электропитание и выдвинуть машину так, чтобы обеспечить свободный доступ к любой ее плоскости.

Необходимо сделать фото всех узлов перед тем, как что-либо отсоединять или отключать. Затем эти материалы пригодятся для сборки деталей обратно.

Демонтаж наружных панелей корпуса

Следует подойти к машине с тыльной стороны и открутить два винта в верхних углах задней панели. Они крепят верхнюю крышку. Верхняя крышка сдвигается легким ударом ладони по лицевой части и убирается.

Демонтируется большой противовес. Для этого следует, придерживая противовес рукой, открутить два крепежных болта.

Далее нужно снять дозатор порошка:

  • полностью выдвинуть лоток для порошка;
  • найти пластмассовый язычок, выступающий из задней части лотка;
  • обхватить лоток двумя руками, нажать на язычок большими пальцами;
  • не отпуская язычок слегка приподнять лоток и вытащить его.

К бункеру, в котором был расположен лоток, подходят два шланга. Они закреплены хомутами. Необходимо разжать хомуты с помощью плоскогубцев, а затем открутить шланги. Далее откручивается сам бункер.

Снимается панель управления. Для этого откручивается один винт с правой стороны панели и два винта, которые скрепляют ее с бункером лотка. Затем снимается нижняя передняя панель. Обычно, она закреплена на защелках.

Далее демонтируется основная передняя панель, на которой расположена дверца:

  • откручиваются четыре винта основной панели сверху и снизу;
  • открывается дверца барабана. Барабан и переднюю панель скрепляет резиновая манжета;
  • между резиновой манжетой и панелью аккуратно просовывается плоская отвертка;
  • обнаружится стальной трос хомута. Просунуть отвертку под хомут и сдергивать хомут на себя, проводя отверткой по кругу барабана;
  • хомут закреплен специальной пружинкой, которая поддевается отверткой и снимается вместе с хомутом;
  • теперь основную переднюю стенку нужно аккуратно снять, а далее отсоединить провод от дверцы.

Необходимо открутить дно, предварительно положив машину на левый бок. Выкручиваются четыре крепежа, дно снимается.

Отсоединение патрубков и проводов

Подойти к верхней крышке стиральной машины, а затем найти и снять заливной клапан. Это два шланга подачи воды с датчиками, от которых отходит провод. Отсоединить провод и открутить два крепежных болта.

Подойти к стиральной машине со стороны ее днища. Из этой позиции видно сливной насос, относительно пола он будет находиться в правом верхнем углу. От него следует отсоединить патрубки.

Сбрасываются все оставшиеся провода:

нужно найти ТЭН (электронагревательный элемент из трубок)

К нему подходят пять контактов;

самый правый осторожно снимается руками, остальные отсоединяются плоскогубцами;

сбрасываются контакты с электромотора. Сбоку у контактов есть защелка, которую, в случае затруднения, можно подцепить шлицевой отверткой.

Извлечение бака

Этот элемент закреплен сверху с помощью четырех пружинных подвес. Чтобы снять их, нужно немного приподнять бак и вытащить крючки подвеса из его корпуса.

В нижней части болтами прикреплен малый противовес. Откручиваются  четыре болта, противовес убирается.

В данный момент бак удерживают только две стойки амортизаторов, которые отходят от него в разные стороны нижней части корпуса. Стойки удерживаются крепежными болтами, которые откручиваются торцевым ключом.

Теперь можно извлекать бак вместе с электромотором. Сзади снимается ремень со шкива, а потом отвинчивается сам шкив с помощью шестигранного ключа.

Крепеж шкива может не поддаваться откручиванию. В таком случае нужно смазать болт с помощью смазки WD-40.

Разборка бака

Теперь части извлеченного бака соединяются только скобами и зажимами. Они легко демонтируются отверткой или рожковым ключом.

Откручиваются болты на корпусе бака, он разбирается на три составные части:

  • верхнюю часть корпуса с отверстием люка посередине;
  • нижнюю часть с ТЭН;
  • барабан с осью.

Если стиральная машина Самсунг загремела, то менять нужно, в первую очередь, подшипники. Но, на данном этапе рекомендуется заодно провести тщательную диагностику и других, подверженных частым поломкам, элементов. Везде, где обнаруживается накипь, необходимо ее счищать. Элемент ТЭН прозванивается мультиметром и в случае отказа заменяется на новый.

Ремонт

Ремонт неисправностей стиральных машин требует навыков работы с инструментами и хотя бы минимальных знаний устройства электронной техники. Приблизительный план работ, представленный ниже, позволит не допустить досадных ошибок и ликвидировать неполадки своими руками.

Помпы стиральной машины

Ремонтировать сломанный сливной насос даже профессионалы берутся крайне редко. Это устройство стоит не слишком дорого, его легче заменить целиком. Главное — найти в магазине деталь подходящей марки.

Замену помпы проводят следующим образом.

  1. Снимают нижнюю панель.
  2. При помощи отвертки отсоединяют насос от корпуса машинки.
  3. Надавливая снаружи на сливной клапан, проталкивают насос внутрь корпуса и достают наружу.
  4. Отключают все провода, подходящие к помпе.
  5. Снимают сливной шланг и патрубок.
  6. Монтируют новое устройство.

После этого надо собрать стиральную машину, выполняя все действия в обратном порядке, поставить ее в рабочее положение и проверить работу новой детали, включив стирку без белья.

Модуля управления стиральной машины

Во многих моделях управляющая плата находится вверху передней части машины, снять ее не составляет особого труда. Освободив подложку с микросхемой от фиксирующих планок, надо ее внимательно изучить. Признаки необходимости ремонта следующие:

  • пластина в некоторых местах изменила цвет, дорожки потемнели;
  • порванные шляпки конденсаторов;
  • потемнело место установки головного процессора.

Обнаружив один из таких дефектов, лучше сразу обратиться в мастерскую. Ведь для починки микросхемы потребуется и соответствующие навыки, и умение работать с паяльником.

Замена подшипника

Если стиральная машина стала громко отжимать, то одной из причин может быть повреждение подшипника. Чтобы поменять подшипники в машинке с вертикальной загрузкой, необходимо:

  1. Разобрать корпус прибора, снять заднюю стенку.
  2. Снять ремень со шкива, освободив доступ к системе подшипников.
  3. Открутить центральный болт, крепящий шкив к барабану, и снять шкив.
  4. Открутить три винта, крепящих конструкцию, и вынуть муфту с подшипниками.
  5. С вала снять уплотнительное кольцо и сальник, который тоже придется поменять.

Затем остается только установить новые детали и собрать стиральный аппарат, выполняя работу в обратном порядке.

Замена ТЭНа

ТЭН часто требует замены. Он может перегореть от долгой эксплуатации или нестабильного напряжения в электрической сети. От постоянного соприкосновения с водой, трубки нагревательного прибора покрываются накипью.

Поменять ТЭН несложно, надо лишь проделать следующие действия:

  1. Снять заднюю панель, так как чаще всего ТЭН располагается в задней части корпуса.
  2. Отсоединить клеммы подключения электроприбора.
  3. Чтобы вытащить неисправный ТЭН, надо помощью гаечного ключа открутить гайку и отверткой надавить на шпильку. Выкручивающими движениями достать испорченную деталь из уплотнителя.
  4. Установить новую деталь, стараясь, поставить ТЭН ровно, не деформировав уплотнитель.
  5. Вставить на место шпильку, закрутить гайку, подсоединить провода.

Сфотографировав положение деталей и проводов до начала разборки, можно существенно облегчить себе работу.

Амортизаторы и демпферы

Амортизаторы и демпферы предохраняют компоненты стирального устройства от вибрации и преждевременного разрушения. Однако, сами эти элементы быстро изнашиваются и часто требуют замены.

В демпферах достаточно поменять уплотнители. Замена амортизаторов — сложная работа, требующая полной разборки корпуса стиральной машины. С этой проблемой лучше обратиться в сервисный центр.

Замена подшипников стиралки индезит

Выбирая подшипники для стиральной машины в магазине, предварительно возьмите с собой изношенные детали, чтобы не промахнуться. Если покупаете через интернет убедитесь, что выбранный подшипник действительно подойдет к вашему Индезиту. Цены также можно узнать в интернете или по телефону.

 Важно, купить нужно не только сам подшипник, а весь комплект: два подшипника и два сальника, их нужно менять вместе, иначе скоро замену нужно будет повторить

Инструменты для разборки стиралки Индезит

Замена подшипника стиральной машины индезит своими руками не так и сложна. Главное – это достать сами подшипники, при этом придется разобрать всю машинку. Запаситесь терпением и следующими инструментами:

  • крестовые и плоские отвертки;
  • торцевые и рожковые ключи;
  • молоток;
  • долото;
  • ножовка;
  • пассатижи;
  • средство для смазки  WD-40;
  • клей и, наконец, сменные детали.

Разборка стиральной машины

 В первую очередь отключите технику от электросети, перекройте воду, слейте воду и отключите все коммуникации.

Освободите фильтр насоса от воды (внизу за люком, под передней панелью) — выкрутите и вылейте воду. Далее, отодвиньте от стены ремонтируемое устройство для дальнейшей работы.

Ремонт стиральных машин индезит ws84tx,  wiun 81,  wisl 85,  wisl 83,  w84tx,  iwsc 5085,  iwsb 5085 и других моделей, при замене подшипника, осуществляется одинаково.

Приступаем непосредственно к разборке устройства:

  1. Снимаем верхнюю крышку, для этого сзади выкручиваем два самореза крестовой отверткой.
  2. Снимаем заднюю панель, выкручиваем болты и убираем панель.
  3. Убираем переднюю панель:
  •  достаем лоток для порошка и моющих средств, нажав на центральный зажим, извлекаем лоток;
  • откручиваем все винты на панели управления, два за лотком и один на противоположной стороне;
  • плоской отверткой разжимаем защелки на панели;
  • провода не трогаем, панель расположим на корпусе сверху;
  • чтобы открыть дверь люка, отогните резину, отверткой подденьте хомут, уберите его;
  • выкручиваем два винта на люке, отсоединяем проводку, манжету убираем внутрь бака;
  • откручиваем болты дверцы со стеклом и отложим в сторону;
  • снимая переднюю панель, выкручиваем винты.
  1. Убираем детали чтобы вытащить бак с барабаном:
  • снимаем ремень привода, тянем его на себя прокручивая шкиф;
  • убираем шкиф, фиксируем его колесо и откручиваем центральный болт, при необходимости сбрызгиваем  WD-40;
  • ТЭН не снимаем, но отключаем от него и от электродвигателя провода;
  • достаем мотор, откручиваем три болта и раскачиваем вперед-назад;
  • отсоединяем патрубок  через днище, кладем стиральную машину на бок, плоскогубцами ослабим хомут и отсоединим от бака;
  • откручиваем болты, которые держат амортизаторы на дне корпуса;
  • отстегиваем кюветку, сначала убираем патрубок, ослабляя хомут, затем шланги, после откручиваем болт и снимаем все вместе, отсоединяем шланг  прессостата.
  1. Достаем бак, потянув его немного вверх.
  2. Если бак спаянный, проделываем отверстия для будущих болтов и ножовкой пилим бак.
  3. Достаем барабан, ударяя по его втулке.
  4. Сальник снимаем, поддернув отверткой.

Приступаем к замене подшипника индезит:

  1. Съемником снимите подшипник, если его нет, то с помощью долото и молотка выбивайте подшипник, слегка по нему постукивая.
  2. Зачистите и смажьте место для нового подшипника.
  3. Ровно посадите деталь на посадочное место, постукивая по внешней стороне подшипника. Также установите вторую деталь.
  4. Предварительно смазанный сальник наденьте на подшипник.
  5. Барабан вставьте в бак, склейте две части, закрутите болты и приступайте к обратной сборке стиральной машины.

В дополнении к статье советуем посмотреть видео  по замене подшипников барабана стиральной машины индезит.

Что требуется для ремонта?

Самсунг является одним из мировых лидеров по производству стиральных машин. В этой нише рынка имеет большее влияние, пожалуй, только LG. Это значит, что стиральные машины этой фирмы есть у многих, поэтому спрос на информацию о ремонте сегодня в сети очень большой.

На примере модели S1052 мы сегодня разберем процесс замены подшипника. Машинка эта выпускалась и продавалась в 2009-2010 гг., поэтому сегодня их ремонтируют массово. Как уже говорилось выше, устройство машинки мало чем будет отличаться и от современных аналогов, поэтому информация будет актуальной и для них.

Поломка подшипника довольно распространенная неприятность, так как эта деталь работает механически и постоянно испытывает на себе нагрузки различных силы и характера. Их не ремонтируют, а сразу меняют. Поэтому для работы нам в первую очередь потребуется ремкомплект. Включает он в себя следующие составляющие:

  1. Подшипники качения.
  2. Сальник.
  3. Смазка – используется специальный состав, поэтому ни в коем случае не меняем его на другой.

От модели к модели размеры запасных частей и их форма могут отличаться, поэтому очень важно подобрать их правильно. Каждый ремкомплект имеет маркировку, что позволяется его отличать

На следующем рисунке представлена таблица, в которой обозначена маркировка деталей под некоторые модели стиральных машин.

Таблица 1. Набор инструментов

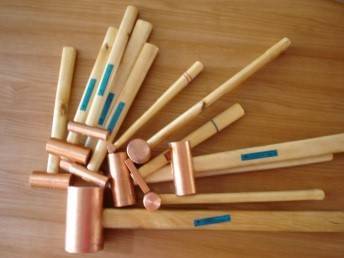

При замене подшипника на некоторых этапах придется применять грубую физическую силу. Молоток поможет нам с установкой и извлечением деталей.

В стиральной машине много узлов, соединенных при помощи гаек и болтов. Для их разбора и сбора потребуется небольшой разводной ключ. В качестве альтернативы можно использовать набор обычных гаечных ключей, но лучше всего иметь трещотку и набор головок к ней.

Как заменить подшипники на стиральных машинах Candy

Данный материал и видео не являются прямым руководством к действию и инструкцией по самостоятельному ремонту! Замена подшипников — сложнейшая задача даже для опытного мастера.

Замена узлов без профессиональной помощи в 9 из 10 случаев оборачивается капитальной поломкой и двойными вложениями на ремонт.

Разумнее сразу обратиться в сервис и починить стиральную машинку Candy недорого и без рисков.

Порядок работ при замене подшипников в стиральной машине Candy

Агрегаты, у которых передняя панель приварена к раме, считаются самыми сложными в плане замены подшипников. Для успешного ремонта вам придется извлечь из машинки через верх практически все ее содержимое, периодически фотографируя расположение разъемов.

  1. Снимите все внешние панели корпуса.
  2. Отсоедините шланги, переднюю лицевую панель, лоток для моющих средств, шланг залива дозатора, передний и внутренний хомуты манжеты, саму манжету. Отщелкните пластиковые защелки панели управления, отсоедините все элементы.
  3. Потяните на себя ремень, снимите его. Отсоедините разъемы двигателя, включая провод заземления на крестовине барабана (сверху). Открутите 2 болта, удерживающих двигатель. Аккуратно сдвиньте его на себя и поднимите с кронштейна.
  4. Теперь можно снять шланг от насоса до бака (прочистите его).
  5. Убедитесь, что все провода сняты, ничто не мешает достать бак.
  6. Бак достали. Ослабьте болты противовеса и снимите его. Выкрутите винты бака, которые держат его две половины (уберите между ними герметичную прокладку). Поверните бак, снимите шкив в его нижней части. Перед этим установите его на деревянные бруски.
  7. Теперь видно вал. Закрутите галку обратно на вал, чтобы защитить резьбу. Возьмите деревянный брусок и молоток. Аккуратно, но уверенно бейте по валу через брусок. Удары должны приходиться точно перпендикулярно. Как только вал выбит, гайку можно открутить.
  8. Поднимите внешний бак над барабаном. Перед заменой подшипников стоит проверить крестовину и вал на предмет коррозии и повреждений. Возможно, придется менять и крестовину.
  9. Выбейте подшипник с помощью стального стержня. Наносите удары крест-накрест, пока подшипник не выйдет. Таким же образом выбейте внутренний подшипник, предварительно сняв сальник.
  10. Сейчас необходимо очистить барабан и посадочные места подшипников.
  11. Вставьте внутренний подшипник, а тот который меньше установите сзади. Слегка постучите по подшипникам резиновым молотком (продается в любом строймаркете), чтобы плотно уселись на место.
  12. Возьмите длинную шпильку, длиной около 25 см с диаметром приблизительно 15-20 мм в зависимости от размеров подшипников. Затяните с помощью шпильки подшипники. Не прилагайте чрезмерных усилий, чтобы не повредить детали. Выравнивайте подшипники, смотрите за этим, когда устанавливаете их, и убедитесь, что подшипники ровно заходят.
  13. Теперь нужно установить сальник (нужен для герметизации подшипников). Сальник легонько вбиваем ручкой молотка по периметру. Не вколачиваем, а усаживаем.
  14. Берем бак. На валу видим три точки: втулку под сальник и два посадочных места для подшипника. Надеваем бак на вал. Возможно, подшипники встанут на место от простого нажатия, но чаще всего приходится усаживать бак. Используйте те же шайбы, чтобы использовали при установке подшипников в бак. Не удивляйтесь, если придется 3-4 раза подкладывать их, чтобы барабан на разных уровнях.
  15. Соединяем обе части бака. Подложите деревянные бруски для устойчивости. Обе половины проверьте на чистоту, если что — промойте. Промажьте тщательно шов силиконовым герметиком по кругу и установите новую прокладку. Если нет новой — ставьте старую, но будьте готовы к протечке.
  16. Теперь закручиваем болты на баке.
  17. Устанавливаем противовес, убеждаемся, что он стоит ровно, и только после этого вручную закрутите болты.
  18. Поставьте бак обратно в машину. Желательно сделать это с чьей-нибудь помощью — процедура неудобная. Убедитесь, что амортизаторы находятся в корректном положении и нацепите верхнюю часть бака на раму.

Дальнейшая сборка проводится в обратном порядке.

Автор перевода Elremont Ремонт стиральных машин / Candy

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

  • Позвоните по телефону:
    • в Москве +7 (499) 35-01-794
    • в Санкт-Петербурге +7 (958) 498-30-42
  • Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

  1. Вид техники, торговую марку и по возможности модель;
  2. Что именно сломалось — опишите своими словами;
  3. Укажите дату и удобное время для проведения ремонта;
  4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
