Антенны для интернета: разновидности на дачу и самостоятельное изготовление

Причины слабого сигнала

Вероятность слабого сигнала, несмотря на современную техническую поддержку, остается, как в мегаполисах, так и небольших поселениях. Регулярная установка новых стационарных баз, станций, вышек заметно снижает эту проблему, но не решает окончательно, потому что причина может не зависеть от оператора или быть в вашем устройстве.

Зачастую слабость сигнала различается в определенной части населенного пункта. Это обусловлено наличием преграждений на его пути, а также объясняется удаленностью от станции. Можно выделить наиболее «трудные» места, где мобильник дает сбой:

  • Значительное расстояние от вышки, базы.
  • Подвальные помещения.
  • Подземные переходы, паркинги, метрополитен и другие низменности.
  • Высотки, возвышенности.
  • Температура воздуха, с повышенной влажностью.
  • Пар усложняет.
  • Листва на деревьях (леса, парки).
  • «Мертвые» зоны, площадью до одного метра.

Внешний фактор не всегда бывает виноват, периодически виновником становится сам смартфон. Проверить несложно: если в разных местах слышно одинаково плохо, то проблема в устройстве. Второй вариант проверки, позвонить в различных устройствах. Сделать вывод.

К проблемному соединению приводят причины:

  • Чехол для телефона, использованные материалы. Металл глушит сигнал.
  • Металлический корпус смартфона.
  • Прошивка, сделанная некачественно.
  • Трубки малоизвестных китайских фирм.
  • Механическое повреждение аппарата и его составляющих.
  • Заводской дефект антенны.
  • Физические возможности отклоняют или ставят в «блок» радиоволны.
  • Попадание в корпус влаги.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.


Устройство комнатной антенны на базе пивных банок

Обозначения:

  • А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
  • B – места крепления экранирующей оплетки кабеля.
  • С – центральная жила.
  • D – место крепления центральной жилы
  • E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Читать также: Обозначение узо и дифференциального автомата на корпусе

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца трубок, смДлинна кабелей для согласующего устройства, L1/L2 см
150 МГц271-276 см286 см / 95 см
259,25 МГц229-234 см242 см / 80 см
377,25 МГц177-179 см187 см / 62 см
485,25 МГц162-163 см170 см / 57 см
593,25 МГц147-150 см166 см / 52 см
6175,25 МГц85 см84 см / 28 см
7183,25 МГц80 см80 см / 27 см
8191,25 МГц77 см77 см / 26 см
9199,25 МГц75 см74 см / 25 см
10207,25 МГц71 см71 см / 24 см
11215,25 МГц69 см68 см / 23 см
12223,25 МГц66 см66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

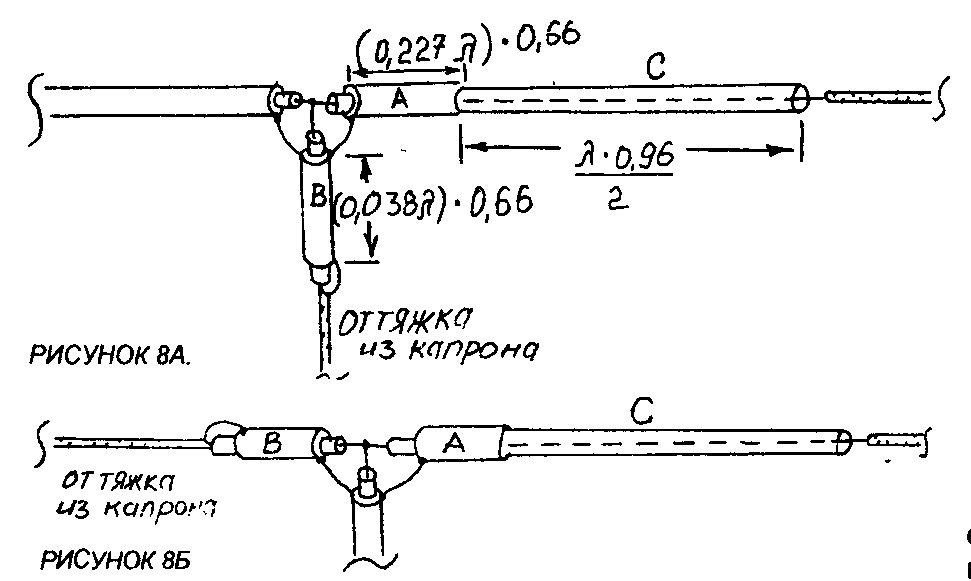

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Оптоволокно

Этот метод можно использовать при подключении в нескольких вариантах:

  • Доступ через телефонную линию.
  • Телевизионный или коаксиальный метод.
  • Сетевой кабель.
  • Оптоволокно. Оно подходит для тех, кого интересует безлимит.

Максимально высокая скорость передачи данных обеспечивается именно через оптоволокно. Этот материал соткан из десятков тонких нитей. Затухание или угасание сигнала при использовании технологии исключается полностью. Сотовый телефон и другие устройства на это не влияют.

Важно! Дороговизна монтажа таких сетей — единственная проблема, с которой могут столкнуться владельцы. Ведь маленькие волокна очень сложно соединить друг с другом и установить так, чтобы они соответствовали действующим стандартам

Обычно применяют точечную сварку. Беспроводной способ этого не требует.

Аппаратное усиление приема сигнала Wi-Fi

Если все вышеупомянутые действия проведены, а доступ к сети осуществляется с помехами, не стоит отчаиваться. Возможно, еще не все потеряно. Существует несколько хитростей способных помочь решить данную проблему. Для этого необходимо модернизировать беспроводное устройство. Увеличить радиус покрытия можно с помощью второго роутера. Для этого между двумя устройствами необходимо настроить беспроводной мост, используя технологию Wireless Distribution System. Она позволит увеличить площадь покрытия, объединив несколько маршрутизаторов в одну сеть.

Также можно провести некоторые махинации с антеннами. Большинство роутеров оснащены внешними съемными антеннами. Зачастую они являются недостаточно мощными примерно 2 dBi, иногда 5 dBi. Их можно легко заменить на более сильные. Для это стоит открутить старые и на их месте разместить новые с большим коэффициентом. Кроме того, можно приобрести антенну с кабелем и специальной подставкой. Она подсоединяется к маршрутизатору. При этом её можно перемещать по квартире, таким образом, обеспечивая покрытие, не меняя положения роутера.

Если устройство имеет более двух антенн, то их замена обойдется слишком дорого. Дешевле будет приобрести репитер. Его также называют ретранслятором.  Другими словами – повторитель.

Использование ретранслятора

Пользователи часто сталкиваются с проблемой того, что в больших квартирах радиуса действия сигнала маршрутизатора недостаточно, чтобы обеспечить покрытие во всех помещениях. Для решения этой проблемы полезными окажутся вспомогательные средства. В качестве устройства для усиления сигнала можно использовать репитер. Данный девайс подключается к уже существующей сети в качестве клиента. С его помощью расширяется зона покрытия. Его необходимо установить между роутером и рабочим компьютером.

Повторитель имеет компактные размеры и стоит сравнительно недорого. Ретранслятор выглядит как небольшой блок питания и работает от сети. На рынке представлена масса вариантов таких устройств.

Улучшение адаптера на компьютере

На устройстве-клиенте также можно усилить прием распространяемого сигнала. Подобный совет пригодится тем пользователям, к чьим компьютерам подключены адаптеры через порт USB. Однако этот вариант будет бесполезен для владельцев планшетов, смартфонов и ноутбуков, так как антенны в таких устройствах встроены. Используя для доступа в Интернет USB-адаптер, не стоит его подключать напрямую к компьютеру. Для начала можно воспользоваться удлинителем,

и через него подсоединить устройство. Длинный шнур позволит перемещать модем по дому, в поисках сети.

Перезагрузка маршрутизатора

Слабый сигнал и помехи могут возникать из-за устаревшей прошивки роутера или в случае, если установленные драйвера требуют обновления.

Модернизация антенны

Этот способ поможет модернизировать устройство, используя отражатель. Для его изготовления понадобится фольга и плотная бумага или картон.

Из бумаги вырезается парабола с двумя отверстиями для антенны и крепится к прямоугольнику, выполненному из фольги. Полученное приспособление необходимо закрепить на антенне. Таким образом, сигнал станет направленным. Кроме того, в качестве отражателя можно использовать жестяную банку из-под напитка, разрезав её вдоль, отрезав дно и разместив её позади маршрутизатора. Отражатель направляется в сторону, где необходимо обеспечить покрытие.

Следуя таким нехитрым советам можно в значительной степени усилить сигнал Wi-Fi на ноутбуке. Для этого не обязательно тратить много средств на покупку новых девайсов. Стоит только уделить немного времени для изучения настроек маршрутизатора или же воспользоваться подручными средствами и модернизировать устройство своими руками.

Схема, чертеж для самодельной антенны 3G и 4G

Делать самодельный приемник беспроводных сигналов без схемы могут только те люди, которые уже знакомы с созданием подобных устройств. Если пользователь задумался о конструировании такого приспособления впервые, то можно воспользоваться схемами, предложенными ниже.

Схема простой антенны

Для изготовления подойдет простая монолитная медная проволока с сечением 4 мм². Купить ее можно в любом магазине электрики. Кусочек жилы необходимо изогнуть так, как показано на схеме ниже

При этом важно учитывать размеры

Обратите внимание! В конце останется выполнить припой провода к N-коннектору или плате с BNC-разъемом

Самая простая антенна из изогнутого проводника

Схема панельной антенны

Сперва делают корыто рефлектора. Для этого лучше применять фольгированный текстолит, из которого вырезают прямоугольник с размерами, указанными на чертеже ниже. После этого формируют бортики и проделывают дырки для будущих вибраторов. Когда все они установлены, закрепляют коннектор на корыте и соединяют хвостики вибраторов через шину. На последнем шаге к шине припаивают коннектор.

Схема панельного варианта

Схема направленной 3G, 4G пушки

3G пушка предполагает объемную конструкцию. Для ее сборки нужно взять цельнорезьбовую шпильку, гайки под нее, а также тонкий лист жести для будущих кругов. Дальнейшие действия просты, но и требуют точно соблюдения всех размеров и расстояний.

4G антенна пушка своими руками

Схема Mimo антенны

MIMO-устройства могут быть совершенно разной конструкции. Суть их заключается в поляризации. Излучаемые базовой станцией волны обладают различным направлением относительно плоскости земли. Для их улавливания необходимо расположить приспособления под углом 45° относительно пола.

Обратите внимание! Во избежание взаимного влияния друг на друга антенны отличаются поляризацией на угол 90°

Схема антенны Харченко и биквадрат

Конструкция выполнена в виде двух ромбов, которые соединены через один угол (90°). Суть в том, что такая форма позволяет фильтровать сигналы за счет того, что размеры конструкции согласованы с длиной улавливаемых волн. Если все рассчитать точно, то можно получить значительное усиление необходимого диапазона частот. Конструкция состоит из проводника, центральной жилы, экрана и антенного кабеля.

Схема усилителя Харченко

Схема волновой антенны

3G антенну «волновой канал» своими руками сделать просто. Обычный гаражный вариант можно изготовить из оцинкованных полосок шириной 15 мм и толщиной от 0,5 до 1 мм. Размещают их на стреле из диэлектрика (дерева, покрытого лаком или антисептиком).

Схема волнового приемника

Важно! Перекрыть весь ДМВ диапазон ей не удастся, поэтому заранее узнают частоту передатчика и делают вариант на 470-690 МГц или на 500-800 МГц. Нужно выбрать один и исходя из этого начинать построение. Размеры указаны в таблице

Таблица для расчета параметров для внешнего приемника волнового типа

Технические данные и характеристики

В зависимости от диапазона радиоантенны имеют различную конструкцию и габариты. Конструкции существующих приемно-передающих устройств:

  • «волновой канал»;
  • штыревая;
  • зигзагообразная антенна Харченко;
  • плоскостная.

«Волновой канал» направленного действия имеет самый высокий коэффициент усиления среди всех известных антенн. Если расстояние от базовой станции до деревни несколько десятков километров, то параболическая антенна может быть единственным решением для мобильного интернета.

Самый простой вид штыревой — это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником.

Панельная — вариант радиоантенны, которая ловит рассеянный сигнал. Когда есть какие-то препятствия — для стабильной работы отраженных волн подходит эта модель.

Универсальная модель радиоантенны Харченко, изготовление которой возможно своими руками, состоит из двух медных квадратов, толщиной 3,5-4 мм. Простая по конструкции, рамочная модель создает отличный усиливающий эффект.

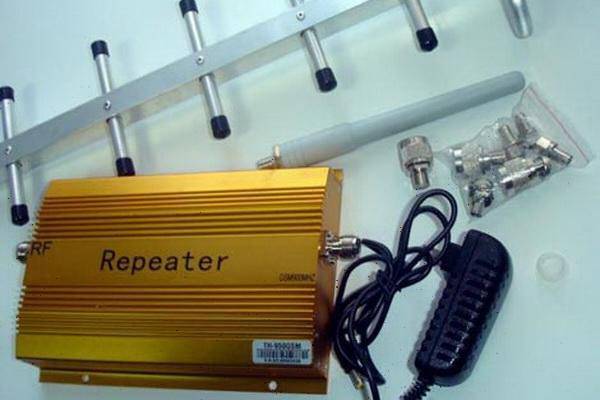

Элементы для усилителя сотового сигнала

Антенна для Yota

Территория РФ занимает большую площадь, на которой есть места, где не принимается без дополнительных устройств сигнал оператора базовой станции, антенна для мобильного телефона совместно с другими приборами, собранными в едином месте, позволяет забыть об этой проблеме.

Специалисты такое устройство называют усилителем сотовой связи, который состоит из следующих элементов:

  • двухсторонний усилитель или репитер – это промежуточное звено между гнездом телефона и комплексом усиления сигнала;
  • внутренняя и внешняя антенна, функциональное назначение которой улавливать сигнал от (BS) и распространять его на определенную площадь;
  • элементы мощности, разветвитель кабеля;
  • разъемы;
  • кабель коаксиальный, имеющий волновое сопротивление 50 Ом.


Усилитель сигнала для сотовой связи

Специалистами все приборы, входящие в систему усиления сигнала, делятся на две группы: пассивный режим работы и активный режим. Активные элементы − это репитер и разъемы, которые подключаются к электропитанию. Пассивными считают элементы: кабель, конструкция антенны, делитель.

Важно! В труднодоступных местах приема сигнала надо правильно сделать расчет антенны для конкретного места. Специалисты оптимальным вариантом считают такой вид антенны, когда для реализации усилителя требуется минимальная длина кабеля, который делает потери сигнала на каждом метре

Как сделать биквадрат на две частоты

Основной элемент устройства – медный провод, диаметром 3-5 мм. Тоньше брать не рекомендуется, поскольку на наружную антенну действуют ветровые нагрузки и осадки, а более толстая потребует пересчета геометрических размеров.

В основе расчетов – частоты каналов (мультиплексов). Как сделать расчет? Частоту сигнала требуется преобразовать в длину волны при помощи формулы:

λ= 300/f,

где f – частота сигнала в мегагерцах.

Длину волны вычисляют для каждого канала, а для дальнейших расчетов берут среднюю величину.

Длина стороны квадрата составляет четверть средней длины волны.

Номера каналов и, соответственно, их частоты, различаются в каждом регионе. Это сделано для уменьшения взаимных помех. Таблицы соответствия номера канала и частоты находятся в свободном доступе. Обычно в таблицах приведены значения верхней и нижней частот. Для расчетов берется среднее значение. В качестве примера рассмотрим расчет антенны для цифровых каналов (сокращенно ТВК) №32 и 36.

В соответствии с таблицей частоты каналов составляют:

  • 32 канал – 558 – 566 МГц;
  • 36 канал – 590 – 598 МГц.

Значения частот каналов для расчета:

  • 32 канал – 562 МГц;
  • 36 канал – 594 МГц.

Длина волны:

  • 32 канал – 0,53 м;
  • 36 канал – 0,50 м.

Средняя длина волны для расчета двухканальной антенны будет составлять 0,515 м (51.5 см).

Перед тем, как сделать антенну, провод нужно тщательно выровнять. Если он покрыт изоляцией (хб или стекловолокно), ее нужно снять

Обратите внимание, самодельная антенна выполняется из цельного отрезка проволоки

Длина стороны квадрата антенны Харенко составляет ¼ длины волны. Для приведенного выше примера это будет составлять 12.9 см

В углах квадратов провод изгибается под углом 90 гр. В местах подсоединения коаксиального кабеля расстояние между элементами составляет 10-15 мм.

Кабель разделывают по такой технологии:

  1. На конце кабеля снимают наружную изоляцию на длину 50 мм.
  2. Аккуратно расплетают оплетку и скручивают ее в жгутик.
  3. На расстоянии 40 мм от конца кабеля подрезают внутреннюю изоляцию и освобождают центральную жилу.

Готовую восьмерку через изоляционные стойки крепят к рефлектору – отражателю из металлической пластины. Этим достигается следующее:

  • односторонняя направленность;
  • увеличение помехозащищенности;
  • увеличение коэффициента усиления.

Размер рефлектора должен быть несколько превышать бабочку по высоте и ширине. Расстояние от провода до рефлектора составляет 1/7 от средней длины волны сигнала, для нашего случая это 51.5/7=7.35 см.

Выбор оператора

Рекламные проспекты содержат положительную информацию, а отрицательные стороны того или иного вида соединения скрывают. Но указанные в этих сведениях цифры — максимальные, их можно достичь при идеальных условиях. Если уровень сигнала слабый, а нагрузки на сеть — значительные, даже при использовании LTE-сетей скорость с большой вероятностью снизится, до 1-2 мегабайт в секунду.

Можно сразу приобрести SIM-карты от всех операторов, которые предлагают обслуживание с подходящими характеристиками. Для проверки можно использовать приложение под названием GSM Signal Monitoring. Оно позволяет определить реальный уровень мощности. 70 dBm — стандартный уровень для стабильной работы

Отдельное внимание уделяют соотношению между помехами и полезным сигналом

12-13 — хороший уровень для SINR. Проблем с шумами вообще не будет, если характеристика достигает 19-21 единиц. Хороший устойчивый сигнал в этом случае покрывает всю территорию.

Процесс создания и проверка

Процесс изготовления антенны состоит из нескольких последовательных шагов:

  1. Определить периметр антенного квадрата. Для обычного 4G модема это 140-145 мм.
  2. Создание «восьмерки». Делать ее лучше из медных прутков. Длина каждой стороны созданной конструкции не должна быть меньше 30 мм.
  3. Подключение кабеля. Он припаивается к концам антенны. На втором конце кабеля крепится USB-разъем для модема.
  4. Установка рефлектора с вибратором. Их размещают в центральной части «восьмерки».

Собранная конструкция должна крепиться к стойке. Ее высота зависит от того, где будет устанавливаться приемник.

Подсоединение и варианты передачи сигнала


USB-разъем — часто используется при подключении антенны к модему

После создания приемника некоторые сталкиваются с трудностями во время его подключения. Соединять устройства надо при помощи разъемов, которые подходят для модема. Чаще всего используется USB, так как это наиболее популярный современный разъем.

Отправка данных беспроводным путем

Чтобы не соединять приемник с модемом кабелем, можно передавать данные беспроводным способом. Для этого к устройству подключается два электрода длиной 40-50 мм. После того как они будут припаяны к конструкции, их разводят в стороны. После этого можно проверить, будет ли работать беспроводной интернет на планшете или смартфоне.

Какой вариант оптимальный

Здесь следует сказать, что понятие «оптимальный вариант», как усилить сигнал Интернета в деревне, весьма размытое, поскольку при выборе способа подключения к Глобальной сети нужно руководствоваться хотя бы несколькими факторами (также этот список может выступать как порядок действий поиска решения: от простого к сложному):

  1. Географическое положение населенного пункта и карты зон покрытия сотовых операторов. Если будет найден хоть один провайдер, у которого сигнал от вышки хотя бы частично охватывает деревню или находится в радиусе 1 км от нее, имеет смысл выбирать мобильный Интернет в связке с оборудованием, обеспечивающим уверенное усиление (антенна и активная электроника).
  2. Наличие телефонной или телеграфной линии связи. Тогда, возможно, следует узнать у ведущего представителя по оказанию услуг телефонии о возможности подключения по ADSL. Кстати, раньше существовало также и Диалап-соединение, которое может обеспечить доступ в 1 Мбит\сек (при этом требований к линии связи почти никаких не предъявляется, зачастую эта технология работала даже тогда, когда телеграфные столбы лежали в болоте вместе с проводами), что вполне достаточно для переписок в мессенджерах и соцсетях, а также серфинга большинства сайтов.
  3. Видимость спутников. Если ни сотовой связи, ни телефонной линии в деревне нет, все же придется использовать спутниковые тарелки. Однако и тут есть свои нюансы, кроме того, необходимо много платить. Не все регионы обладают хорошим показателем по видимости спутников, однако в последнее время этот вопрос все менее актуален, поскольку число запусков аппаратов на орбиту только растет.
  4. Наличие WiMax базовой станции. Если вышка и село располагаются друг от друга на расстоянии не более чем в 50 км, вполне реально использовать эту технологию, поскольку она обеспечит скоростной доступ за вполне нормальную цену.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим ТОП-5 самых интересных вариантов:

  • Мощная антенна из коаксиального кабеля;
  • Всеволновая антенна из проволоки;
  • «Бабочка»;
  • «Восьмёрка» или зигзаг;
  • Антенна из пивных банок.

Трубка, прут или проволочная нить из меди или алюминия – это отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие металлические изделия: провода, уголки, прутья, полоски и т.д.

Коаксиальный кабель имеет те же свойства, что и медный, но стоит значительно дешевле, а, кроме того, коаксиал ещё и механически прочен, что немаловажно именно для антенной конструкции. Чтобы сэкономить, можно воспользоваться кусками провода, которые имеются в вашем домашнем хозяйстве или купить в магазине в отделе неликвида

Прежде всего, давайте определимся с размером антенны. Длина антенного кабеля (L) рассчитывается в зависимости от частоты вещания. Для расчёта нам понадобится два значения:

  • Скорость прохождения волны в вакууме ≈ 300 миллионов м/с;
  • F – частота приёма (частоты цифрового телесигнала лежат, как правило, в диапазоне 500-800 МГц).

Если параметр частоты берём в МГц, то искомое значение длины волны будет в метрах. Расчётный параметр скорости света – 300. Рассчитать длину волны в кабеле можно по простой формуле:

L = 300/F

Пример расчёта: пусть цифровое вещание ведётся на средней частоте 610,5 МГц. Тогда средняя длина волны = 300/610,5 = 0,491 м. Именно такой должна быть длина антенной петли.

Для приёма цифрового сигнала точно рассчитывать длину волны необязательно, можно просто сделать конструкцию изделия более широкополосной.

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

  • разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
  • так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.

Современное цифровое телевещание

Преимущества диапазона ДМВ

В последние годы в секторе эфирного телевещания наблюдаются заметные перемены, оказывающие определённое влияние на то, какая антенна дециметрового диапазона оптимально подходит для отдалённых районов

Особо важно, что сегодня практически всё телевещание ориентировано на цифровой ДМВ диапазон, для перекрытия которого потребуются те же дециметровые антенны

Одна из причин, по которым этим частотам отдаётся предпочтение, – хорошо известный всем экономический фактор. Дело в том, что современное оборудование передающих станций, а также волновые каналы (фидеры) и антенны сильно подешевели. Добавим к этому снижение расходов на обслуживание передающих систем и других станционных устройств.

Помимо этого, антенны дмв диапазона в комплекте с соответствующей цифровой аппаратурой обеспечивают следующие преимущества:

  • Если применять дмв антенну в личных целях, то удаётся принимать сигнал даже в удалённых от городской черты местах, считающихся ранее недоступными;
  • В отдалённых районах перекрытие диапазона обеспечивается за счет мощности передатчиков без необходимости применения ретрансляционных вышек;
  • Ещё одно достоинство приёмников этого класса – низкая чувствительность цифрового ДМВ сигнала к помехам.

Обратите внимание! У цифрового сигнала имеются определённые недостатки, чаще всего проявляющиеся при наличии в передающем тракте каких-либо рассогласований. Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы.

Особенности ДМВ антенн

Современная дмв антенна отличается от своих предшественниц тем, что на первое место начинают выходить её индивидуальные качества (прежде всего, усиливающий эффект). Поэтому она может применяться практически на любом (в пределах прямой видимости) удалении от передающей станции. При использовании такой антенны за счёт обработки сравнительно слабых сигналов в усилительной приставке удаётся добиться высокого качества изображения. Основные параметры приёмно-усилительного тракта задаются следующими техническими требованиями:

Его амплитудно-частотная характеристика (АЧХ) должна быть по возможности равномерной во всей полосе принимаемых частот (смотрите график на рисунке ниже);


График АЧХ

  • Наличие на ней небольших провалов и пиков не должно приводить к появлению фазовых искажений и разрывов в изображении;
  • Электронную часть приёмного тракта необходимо согласовывать с фидером во всём диапазоне принимаемых частот.

При соблюдении этих условий антенна для цифрового тв не нуждается в дополнительных устройствах, обеспечивающих её адаптацию к местным условиям приёма.

Антенна 3G. Описание и особенности

своими руками – это не миф, а вполне реальное приспособление. Если , она сможет работать и как приемник, и как усилитель. Самодельную антенну 3G можно использовать вместе с биквадратом. Последний является одним из типов рамочных антенн, входящих в категорию зигзагообразных. Такие устройства впервые были созданы и применены В. Харченко. Его изобретение получило широкую популярность во второй половине ХХ столетия, для приема телевизионных сигналов. Можно собрать антенну самостоятельно или приобрести уже собранный прибор в магазине. Такой усилитель способен увеличить прием сигнала до 10 дБ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
