Основные сведения о центробежных насосах

Виды насосов

На современном рынке существует большое количество насосов для того, чтобы перекачивать жидкости и самые популярные из них — это центробежные насосы. Данные насосы имеют отличия по своим особенностям и бывают они одноступенчатыми и многоступенчатыми.

Многоступенчатый насос

Принцип работы

Многоступенчатый насос собирают из напорного патрубка, колеса, направляющего аппарата и спирального отвода.

При вращении колеса, часть которая имеет индивидуальные изгибы на лопастях, наполняется водой. Затем вода поступает в канал, который имеет спиральный отвод. За счет этого строения существует возможность усилить напор.

Устройство и принцип действия многоступенчатого насоса

Одноступенчатый насос является агрегатом, который имеет одно рабочее колесо, в то время многоступенчатый насос имеет два или более рабочих колес. Принцип действия у многоступенчатого агрегата похож на принцип действия агрегата одноступенчатого, а производительность на прямую зависит от количества колёс. Поэтому многоступенчатые насосы перекачивают большее количество воды за какое-то время и отличаются увеличенным напором. Это означает то, что при помощи многоступенчатых насосов перекачка жидкости может осуществляться на дальние расстояния.

Типы центробежных насосов для воды

Многоступенчатые центробежные насосы бывают разнообразной конструкции:

• Секционные;

• Спиральные.

Секционный многоступенчатый насос осуществляет перекачку воды постепенно, то есть из барабана в барабан. Уровень производительности оборудования по максимуму, является девятьсот кубических метров жидкости в час с напором тысяча девятьсот метров.

Положительные и отрицательные качества

• В большом диапазоне подач сохранятся большое значение КПД и напоров, в результате пологих качеств.
• Большая частота вращения способствует использованию для насосов электродвигателей и электроприводов, а также турбин;
• Мощность изменяется плавно, это позволяет произвести пуск насоса даже при закрытой задвижке на выходе или закрытом обратном клапане.
• Обладают хорошей устойчивостью при работе устройств и расширении технических величин, а также при параллельном и поэтапном соединении насосов, при выполнении работ на один трубопровод.
• Довольно плавно проходят переходные процессы, это происходит при изменениях режимов работы водных систем.
• Насосы всегда размещают выше уровня воды в ёмкости для потребления.

Такими факторами являются:

• Диаметр рабочих колес обтачивают;
• Частоту вращения изменяется;
• Частоту электроснабжения изменяется;
• Насос довольно недорого стоит, потому что при его производстве используют недорогие материалы. Например:
• Сталь;
• Чугун;
• Полимерные материалы;
• Данный насос легок в обслуживании и эксплуатации.
• Надёжный при работе.
• Подача жидкости большая.
• Поток воды подается с незначительными равномерными пульсациями.
• Также хорошо работает даже загрязненных жидкостях.
• Отрицательными качествами центробежных многоступенчатых насосов является:
• Необходимо аппарат залить прежде, чем его запустить;
• Склонны к кавитации;
• Если насосом перекачивать вязкие жидкости, то уровень КПД снижается.
• Если подача жидкости небольшая, то уровень КПД становиться очень маленьким.
• Многоступенчатые центробежные насосы лучше всего применять для больших подач воды и при средних, низких напорах.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Читать также: Рейтинг рейсмусовых станков для дома

Жидкость в насосе поступает к рабочему колесу вдоль его оси вращения, а затем направляется непосредственно в межлопаточный канал. Жидкая среда, которая находится в межлопаточном канале, при вращении рабочего колеса отбрасывается лопастями к периферии, далее выходит в отвод и затем – в напорный трубопровод, а в многоступенчатых насосах – подается к входу следующего рабочего колеса. Отвод предназначается для сбора жидкости, исходящей из рабочего колеса.

В отводе кинетическая энергия потока жидкости преобразуется в потенциальную энергию (в энергию давления). Это происходит таким образом: движение жидкости в отводе замедляется, поэтому (согласно закону Бернулли) давление ее возрастает. Такое преобразование энергии должно осуществляться с минимальными гидравлическими потерями. На практике это достигается благодаря специальной форме отвода (чаще всего имеющей спиральную форму). Иногда отвод оборудуется специальным направляющим аппаратом, обеспечивающим наиболее оптимальные условия для всасывания насосом жидкости. Такой направляющий аппарат состоит из двух кольцевых дисков, между этими дисками размещаются направляющие лопасти (они изгибаются в сторону, которая противоположна направлению изгибов лопастей рабочего колеса).

Направляющие аппараты конструктивно являются более сложными устройствами, по сравнению со спиральными отводами. Гидравлические потери в направляющих аппаратах довольно существенны, и поэтому их применение ограничивается только некоторыми моделями многоступенчатых насосов. Жидкость в них отбрасывается рабочим колесом к периферии, благодаря чему в центральной части (перед входом в рабочее колесо) создается область пониженного давления, и под воздействием атмосферного давления каждая новая порция жидкости из источника водоснабжения попадает в насос через всасывающий трубопровод. Таким вот образом создается беспрерывный поток жидкости.

Перед запуском в насос необходимо залить воду. Если предварительно не залить в насос жидкость, то на входе не создастся низкое давление, необходимое для всасывания жидкости, и в таком случае насос будет просто работать вхолостую. С целью удержания воды в центробежном насосе, производители обычно рекомендуют перед входным патрубком устанавливать специальный обратный клапан. Выпускаются модели центробежных насосов, в которых обратный клапан уже встроен в насос.

Зачастую, частные дома, загородные коттеджи, а также дачные участки нуждаются в установке системы водоснабжения. Самовсасывающие насосы обеспечат вам эффективный автономный полив. Самовсасывающий насос оправдывает своё название. Он способен поднять с глубины даже речную воду, конечно при условии, если данное устройство находится не далеко от источника водозабора. Модели самовсасывающих насосов, предлагаемые рынком, отличаются по техническим характеристикам и своему назначению. Это нужно учитывать при выборе насоса для использования в быту.

Параметры выбора миксеров

Мощность

В первую очередь при выборе миксера следует обратить внимание на его показатели мощности

Именно это характеристика является самой важной, так как от неё зависит скорость, с которой прибор сможет обрабатывать продукты, и производительность

Высокая мощность позволит устройству выполнять множество даже самых сложных задач. Но не стоит забывать, что при этом будет тратиться большое количество электроэнергии, а стоимость прибора окажется значительно выше менее мощных миксеров.

1. Стационарные миксеры для бытового использования по мощности не должны иметь показатели ниже, чем 500 Вт.

2. Планетарные стационарные миксеры, которые чаще всего работают в производственных масштабах, имеют мощность не менее 900 Вт. Меньшая нагрузка потребует мощности в 600 Вт.

3. Ручным миксерам для редкого применения хватит мощности в 250 Вт. Но если вы планируете часто использовать его, то предпочтите модели со значением в 350 – 400 Вт. Такие устройства отлично подойдут для ежедневной готовки.

Материал корпуса и чаши

Корпусы ручных и стационарных миксеров обычно изготавливаются из пластика, но есть модели и из других материалов. Чаши, в свою очередь, бывают как металлическими, так и стеклянными.

Дешёвый материал, позволяющий снизить стоимость всего изделия. Отличается лёгкостью. Некачественный может начать пахнуть, вибрировать и скрипеть. Пластмассовые чаши со временем склонны к деформации и изменению цвета.

Из данного материала делают обычно чаши. Они красивы, экологичны и экономичны по стоимости, но с ними следует быть аккуратнее, так как из-за хрупкости их легко повредить.

Объём чаши

Выбирая ёмкость, проанализируйте количество обрабатываемых вами продуктов, прибавив к этому примерно от 200 до 500 мл. Такой запас необходим для того, чтобы содержимое не разбрызгивалось за пределы чаши.

Если в комплекте идёт специальная крышка, имеющая отверстия, то добавлять ингредиенты станет гораздо проще. При этом ваша кухня будет защищена от пятен, а подливать или подсыпать необходимое вы сможете прямо в процессе работы миксера.

Насадки

Миксеры могут комплектоваться разнообразными насадками в количестве от одной до пяти.

С его помощью удобно взбивать самые разные продукты.

Используется для того, чтобы замешивать крутое тесто. Спиралевидные подойдут для более жидких текстур.

Отлично смешивает жидкое тесто.

Эта насадка позволяет измельчать. Хорошо справляется с приготовлением смузи, соусов, коктейлей и т. п.

5. Стальной стержень с ножом

Легко позволяет сделать пюре, детские смеси и прочее.

Каждый прибор оснащён функцией автоматического отделения насадок. В конце работы достаточно лишь нажать специальную кнопку. В дорогих моделях существуют ограничители, фиксирующие насадки в процессе работы миксера.

Скоростные режимы и прочие функции

Миксеры могут иметь от 3 до 10 скоростных режимов. Чем больше их у прибора, тем точнее настраивается степень регулировки обработки продуктов. Это также позволяет плавно увеличивать или уменьшать вращение насадки.

Основные режимы:

Включение для обычного смешивания или взбивания.

Мотор работает рывками, что подходит для измельчения продуктов с повышенной твёрдостью.

Ускоренная работа мотора в течение короткого времени, обычно нескольких секунд. Это нужно для предотвращения перегревания двигателя.

Не стоит переплачивать за большое количество режимов, так как на практике пользователю обычно хватает от 2 до 5 скоростей.

Технические характеристики Центробежного насоса

Подача — Q [м³/ч] — объём воды, подаваемый насосом в единицу времени. Оптимальная подача центробежного насоса достигается при максимальном значении коэффициента полезного действия. Фактическая подача насоса определяется развиваемым напором и может быть вычислена по напорно-расходной характеристике конкретного насоса.

Напор — H — разница давлений между входным и выходным патрубком насоса. В замкнутом циркуляционном кольце напор насоса определяется суммой потерь напора на всех элементах циркуляционного кольца.

Напорно-расходная характеристика — графическое отображение зависимости напора центробежного насоса от его подачи. Тихоходные насосы с частотой вращения менее 1500 об/мин обладают более пологой характеристикой, то есть напор создаваемый насосом с изменением подачи изменяется не столь существенно как у быстроходных насосов.

Гидравлическая характеристика сети — графическое отображение зависимости потерь напора в сети (циркуляционном кольце) от протекающего расхода. Гидравлическая характеристика сети имеет форму параболы, так как изменение потерь напора в циркуляционном кольце, равно квадрату изменения протекающего расхода.

Рабочая точка насоса — точка на пересечении напорно-расходной характеристики насоса и гидравлической характеристики сети. Рабочая точка определяет какими будут подача и напор насоса при включении его в сеть (циркуляционное кольцо). Напор всегда равен сопротивлению системы, а установившийся расход можно определить опустив с рабочей точки перпендикуляр на ось подачи (абсцисс).

Высота всасывания — Нвс — разница уровня в метрах, между осью рабочего колеса насоса и уровнем жидкости в нижнем резервуаре, за вычетом потерь напора в трубопроводе соединяющим нижний резервуар с насосом и при условии, что вода в нижнем резервуаре находится под атмосферным давлением.

Подъём воды с нижнего резервуара происходит за счёт разницы давлений, при этом в рабочем колесе насоса создаётся разрежение, а на воду действует атмосферное давление. Так как атмосферному давлению соответствует столб воды высотою в 10,3 метра, а насос не может создать в рабочем колесе абсолютный вакуум — высота всасывания насоса не может быть более 8 метров.

Кавитационный запас — NPSH — минимальное давление во всасывающем патрубке насоса обеспечивающее безкавитационную работу. Значение кавитационного запаса определяется опытным путём производителями насосов и приводится в виде графика в зависимости от подачи насоса.

Полезная мощность насоса — Nu — определяется полной энергией передаваемой в насосе жидкости за единицу времени.

Мощность на валу насоса — Nw — механическая мощность, которая передаётся на вал центробежного насоса. Механическая мощность больше полезной, на величину гидравлических потерь и потерь на трение в рабочем колесе.

КПД насоса — η — коэффициент полезного действия характеризующий степень совершенства центробежного насоса и определяется как отношение полезной мощности к мощности на валу.

Класс энергоэффективности — — общепринятая классификация бытовых товаров отображающая эффективность использования энергии. Классы энергоэффективности обозначаются латинскими буквами от A до G. Товары маркированные буквой A имеют наименьшее энергопотребление, а товары с маркировкой G соответственно — наибольшее.

Если сравнивать насосы с похожими гидравлическими характеристиками различного класса энергоэффективности, можно установить что разница в потреблении энергии насосами двух смежных классов составляет 22%. Насос класса A потребляет только около 33% электроэнергии, необходимой для работы насоса класса D.

Номинальный диаметр — DN — численное обозначение внутреннего диаметра присоединительных патрубков центробежного насоса общее для всех трубопроводных элементов. Номинальный диаметр насоса не имеет размерности, но его значение приблизительно равно внутреннему диаметру присоединяемого трубопровода.

Ряд условных проходов DN (Ду) трубопроводных элементов регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)». Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр — Ду насоса.

Номинальное давление — PN — наибольшее избыточное давление воды с температурой в 20°C, при котором допускается длительная работа насоса.

Альтернативным обозначением номинального давления, распространённым в странах постсоветского пространства, было условное давление — Ру насоса. Ряд номинальных давлений PN (Ру) трубопроводных элементов регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Особенности конструкции и принцип действия

Если рассмотреть устройство центробежного насоса в разрезе, то в конструкции такого оборудования можно выделить следующие элементы.

• Электродвигатель в устройстве центробежного насоса играет роль приводного элемента. Та часть внутренней конструкции центробежного насоса, где располагается его приводной электродвигатель, тщательно герметизируется, что необходимо для защиты силового агрегата от контакта с перекачиваемой жидкой средой.
• Вал насоса передает вращение от электродвигателя рабочему колесу.
• Конструкция центробежного насоса обязательно включает в себя рабочее колесо, на внешней цилиндрической поверхности которого расположены лопатки, перемещающие перекачиваемую жидкую среду по внутренней камере устройства.
• Подшипниковые узлы обеспечивают легкое вращение вала с зафиксированным на нем рабочим колесом.
• Уплотнительные элементы защищают узлы внутренней конструкции гидромашины от контакта с перекачиваемой жидкой средой.
• Корпус насоса, как правило, выполнен в форме улитки и оснащен двумя патрубками – всасывающим и напорным.

Основные части центробежного насоса

Конструктивная схема центробежного насоса, кроме вышеперечисленных деталей, может включать в себя ряд дополнительных элементов:

1. шланг, по которому перекачиваемая жидкая среда поступает в напорную магистраль;
2. шланг, по которому жидкость поступает во внутреннюю камеру устройства;
3. обратный клапан, препятствующий перемещению уже перекачанной жидкой среды в обратном направлении;
4. фильтр грубой очистки, не дающий твердым включениям, содержащимся в составе жидкой среды, попадать во внутреннюю часть помпы;
5. вакуумметр, при помощи которого осуществляется контроль за степенью разреженности воздуха в рабочей камере;
6. манометр, посредством которого можно контролировать давление потока жидкой среды, создаваемого насосным оборудованием;
7. элементы запорной арматуры, позволяющей регулировать параметры потока жидкой среды, поступающей в насос и выходящей из него.

Устройство насосной части оборудования центробежного типа

Устройство и принцип действия любых центробежных насосов отличаются простотой. Так, принцип действия центробежного насоса заключается в следующем.

• Жидкая среда, попадающая во внутреннюю рабочую камеру, захватывается лопатками рабочего колеса и начинает перемещаться вместе с ними.
• Под воздействием центробежной силы жидкая среда отбрасывается к стенкам рабочей камеры, где создается избыточное давление.
• Находясь под избыточным давлением, жидкая среда выталкивается через напорный патрубок.
• В тот момент, когда жидкая среда из центральной части рабочей камеры отбрасывается к стенкам, создается разрежение воздуха, что и обеспечивает всасывание новой порции жидкости через входной патрубок.

Принцип действия центробежного насоса

Принцип работы центробежного насоса, описанный выше, относится к моделям как поверхностного, так и погружного типа. Основную функцию центробежного насосного оборудования выполняет рабочее колесо с лопатками. В соответствии с описанным выше принципом действия центробежных насосов такие устройства обеспечивают всасывание перекачиваемой жидкой среды и ее выталкивание в напорную магистраль в постоянном режиме, что гарантирует стабильность параметров создаваемого потока.

Основные характеристики центробежных насосов

Чтобы правильно выбрать насос для подачи воды в частный дом из скважины или решения другой задачи, нужно рассматривать не только цифры, приведенные в документации к устройству. Однако для общего ознакомления с параметрами, которые полезны для правильной постановки задачи, разумно привести характеристики устройств для перекачки жидкости.

1. Производительность или подача. Данная цифра характеризует количество жидкости, которое насос выбрасывает из выходного патрубка в случае, когда двигатель развивает номинальную мощность.
2. Напор — разница в давлениях между входным и выходным патрубком.
3. Напорно-расходная характеристика центробежного насоса — данный график показывает зависимость между напором и производительностью установки, позволяет эмпирически проанализировать достаточность подачи на отдельных этажах.
4. Высота всасывания показывает, с какой глубины насос способен забирать воду.
5. Номинальное давление — показатель, при котором насос в сети водоснабжения может работать в постоянном режиме.

Существует целый ряд параметров, которые полезны для профессионального анализа и проектирования сети водоснабжения, к примеру, частного дома. На практике часто применяются упрощенные методики. Примерная схема выбора насоса выглядит так.

1. Делается среднестатистический расчет потребления. Для этого анализируются существующие устройства отбора воды, производится суммирование их показателей. В двух и более этажных домах определяется общая цифра потребления, а также выделяются объемы воды, необходимые для обеспечения комфорта каждого этажа.
2. Определяется характер зоны отбора воды. Для скважины учитывается глубина, анализируется место установки насоса (высота от поверхности земли).
3. Фиксируются высотные параметры сети водоснабжения. Это делается для двух и более этажных домов.

По этим параметрам уже с достаточной точностью можно выбрать подходящий насос. Характер места забора скажет, какой показатель высоты всасывания должен быть у устройства. По этажности (высоте подъема жидкости) делается расчет и выбор модели по характеристике напора.

Самая важная часть анализа — напорно-расходная характеристика, она покажет, способен ли насос обеспечить поставку воды в объемах комфортного пользования на этажи выше первого. Порядок действий при этом следующий:

• для этажа высчитывается падение напора (метраж подъема);
• на графике находится точка, соответствующая сниженному показателю;
• определяется объем подачи по графику.

Если полученная цифра больше нужного объема для конкретного этажа — насос справится с поставленной задачей. Иначе нужно более производительное или мощное устройство.

Но и при тщательном учете всех особенностей точки отбора воды и сети распределения бывают ошибки. Их причина — отсутствие учета гидравлического сопротивления трубопроводной структуры, зависимостей показателей отбора и давления, анализа соответствующих характеристики насосов. Но это уровень проектирования, недоступный среднестатистическим пользователям.

Совет! Чтобы создать некий технологический буфер, рекомендуется выбирать насос с запасом в 20% по ключевым характеристикам, прежде всего, напору.

Принцип действия, классификация центробежных насосов

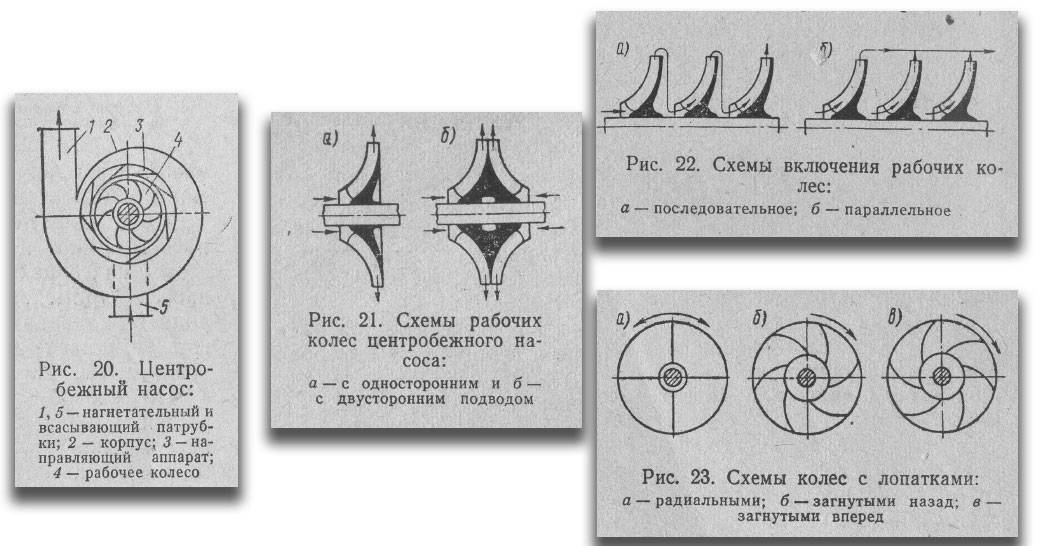

Для пояснения работы центробежного насоса приведен рис. 20. Указанный насос состоит из корпуса и ротора. Ротор включает в себя вал и рабочее колесо, имеющее изогнутые рабочие лопасти или лопатки. Через центральное отверстие жид¬кость поступает в колесо из всасывающего патрубка. Вращение колеса равномерное с постоянной скоростью.

При вращении колеса рабочие лопасти воздействуют на частицы жидкости, приводя их в движение и сообщая им центробежную силу. Под действием этой силы жидкость перемещается от центра к периферии колеса, а в центре образуется разрежение и туда происходит постоянное и непрерывное поступление новых порций перекачиваемой воды. Такой принцип работы насоса и определил название его как лопастного центробежного.

У всех центробежных насосов подвод перекачиваемой жидкости к колесу центральный.

Проходящей через насос жидкости сообщается энергия и напор ее по выходу из колеса и насоса оказывается достаточным для преодоления давления в напорной магистрали, в результате чего жидкость подается насосом к потребителям.

Течение перекачиваемой жидкости в насосе сплошное струйное, и поэтому равномерность подачи центробежных насосов исключительно большая. Чем больше скорость вращения рабочего колеса, тем больше производительность насоса за счет повышения скорости течения жидкости в нем.

Исполнение центробежных насосов разнообразное, поэтому принимается ряд признаков для их классификации.

По всасывающей способности различают несамовсасывающие и самовсасывающие насосы.

Несамовсасывающим называется насос, не обладающий способностью сухого всасывания, т. е. не способный сам удалять воздух из всасывающего патрубка и корпуса и создавать необходимое разрежение для поступления воды. Самовсасывающим называется насос, обладающий способностью сухого всасывания.

Сами насосы только с колесами центробежного типа не обладают сухим всасыванием. Поэтому на одном валу с центробежным колесом или с приводом от этого вала монтируются дополнительные устройства для создания необходимого разрежения в насосе при пуске. К этим устройствам относятся водокольцевые насосы и эжекторные устройства. При совместном исполнении с вакуумным устройством центробежный насос — самовсасывающий. Такие насосы устанавливаются как выше, так и ниже уровня перекачиваемой жидкости.

Несамовсасывающие насосы устанавливаются ниже уровня перекачиваемой жидкости, т. е. работают с подпором. Иногда они могут устанавливаться и выше уровня перекачиваемой жидкости, но в этом случае предусматривается заливка насоса водой перед пуском или насос соединяется своим всасывающим патрубком или корпусом с отдельным самостоятельным вакуумным устройством.

По способу подвода жидкости к рабочему колесу различают насосы с одно- и двусторонним подводом. На рис. 21 приведены схемы колес центробежного насоса. Применение двустороннего подвода воды разгружает насос от осевого усилия (см. рис. 21,6).

По способу соединения рабочих колес различают насосы многоступенчатые и многоколесные (рис. 22) или с последовательным и параллельным соединением колес. Ступенчатое включение колес в одном агрегате позволяет отказаться от применения нескольких самостоятельных одноколесных насосов. Последовательное включение применяется для повышения напора насоса при постоянной производительности, параллельное — для повышения производительности при постоянном напоре.

Изготовляются также двухколесные насосы, предназначенные для последовательной и параллельной работы. Для этого патрубки насосов оборудуются специальными переключающими пробками.

По форме рабочих лопаток различают рабочие колеса с радиальными, загнутыми назад и загнутыми вперед лопатками по отношению к направлению вращения колеса (рис. 23). Преимущественное применение находят колеса с лопатками, загнутыми назад.

По конструкции направляющего аппарата различают насосы с лопаточным и безлопаточным аппаратом. Лопаточный аппарат применяется обычно в многоступенчатых насосах, а безлопаточный (спиральная и улиточная камера) применяется наиболее часто в одноступенчатых насосах.

Назначение направляющего аппарата — сбор сходящей с рабочего колеса жидкости и понижение ее скорости для преобразования динамического напора в статический.

Классификация насосов может быть продолжена и по другим признакам: производительности, напору, роду привода и т. д.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

• скважинные;
• колодезные;
• дренажные;
• фекальные.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

• самовсасывающие;
• автоматические;
• насосные станции.

1 В чём особенности и назначение центробежных насосов?

Центробежные насосы используются практически везде. Они завоевали свою популярность за счет исключительной практичности, надежности и высокой эффективности. При перекачке чистой воды из источников с нормальным дебитом центробежный насос погружного или поверхностного типа демонстрирует довольно внушительные характеристики.

Причем работа его проходит по довольно простой и понятной схеме. Насос нетребователен, потребляет сравнительно мало электричества и может питаться от стандартных бытовых сетей электропитания.

Более того, простота конструкции позволяет производить его ремонт и замену своими руками, что тоже очень удобно. Однако вам нужно заранее подумать, прежде чем начинать разбирать или ремонтировать устройство самостоятельно. Если вам не хватает опыта, деталей или времени, то лучше доверьте эту работу специалисту.

Если же мы рассматриваем капитальный ремонт устройства, то здесь уже альтернативы мастеру просто не существует. Ведь капитальный ремонт предусматривает необходимость наличия большого количества оборудования и знаний. Своими руками с такой работой вам не справиться.

Устройство водяного центробежного насоса сложностью не отличается. Он, как правило, имеет протяжный цилиндрический корпус вытянутой формы. Диаметр устройства погружного типа может равняться всего 100 мм. Поверхностные модели больше, но они компенсируют свои габариты крупными рабочими колесами.

Поверхностный центробежный насос

Рабочее колесо содержится на роторной оси, которую вращает движок. На самом колесе расположены лопасти, что направлены в противоположную сторону центрального направления вращения. За счет этого налаживается работа насоса и действие центробежной силы.

Теперь обратимся к принципу действия устройства. Для закачки воды используются входные каналы или патрубки. По ним внутрь погружного или поверхностного типа вода и попадает.

Там она натыкается на вращающееся рабочее колесо. За счет его вращения, жидкость нагнетается и отбрасывается к стенкам рабочей камеры. Этому способствует центробежный эффект от вращения и область высокого давления, что создается на краях камеры.

Оттесненная к борту жидкость автоматически всасывается в выводные каналы, что оборудованы возле стенок камеры. Как правило, на выводах вмонтированы спиралевидные или кольцевые нагнетательные трубки. Проходя через них, для потока воды создается еще более серьезный нагнетательный вектор.

В итоге она под высоким давлением подается в шланг, где без всякого сопротивления поднимается выше по системе и распределяется по трубопроводам.

В этот же момент в центральной области рабочего колеса появляется зона разреженного или пониженного давления. Она же, в свою очередь, провоцирует эффективную подкачку свежих потоков воды в устройство. Таким образом, работа центробежного насоса становится постоянной, а цикл не имеет завершения до тех пор, пока устройство не будет выключено.

Описанный выше принцип относится к моделям как погружного, так и поверхностного типа. В любом случае работу выполняет одно или несколько рабочих колес.

Центробежные насосы нельзя эксплуатировать без жидкости – это приводит к их быстрому износу. Если вы проигнорируете это требование, то в скором времени вас наверняка заинтересует технология ремонта центробежных насосов или контакты опытного мастера.

Рабочее колесо центробежного насоса, поверхностного типа

И если с погружными моделями все довольно просто (они и так находятся в воде, а поплавковые выключатели не дают им запускаться, если уровень воды в источнике упал ниже критической отметки). То поверхностные в этом плане намного привередливее. За состоянием рабочей камеры агрегата придется следить постоянно.

К счастью, проблема решается вмонтированными в конструкции насоса обратными клапанами, что сохраняют достаточное количество жидкости в системе, и автоматикой, что провоцирует аварийное отключение механизмов в случае обнаружения признаков сухого хода.

Центробежные насосы погружного и поверхностного типа чаще применяются для подкачки воды из источников с хорошим дебитом. Если же скважина или колодец дают слишком слабый изначальный напор и приток жидкости, то можно купить или расточить особенные рабочие колеса, что способы стабилизировать уровень давления на выходе.

Краткий обзор популярных моделей

Сейчас на отечественном рынке большой выбор центробежных насосов. Здесь можно встретить продукцию как зарубежных, так и отечественных производителей. К наиболее востребованным моделям относятся:

1. Wilo Star-RS 25/4 — поверхностный центробежный аппарат от немецких производителей, предназначенный для перекачки питьевой воды. Привод осуществляется однофазным электродвигателем, устойчивым к блокировочным токам. Устройство механизма состоит из чугунного блока с валом из нержавеющей стали и полипропиленовым колесом. Производительность гидравлического устройства составляет 3,5 м³/ч, напор — 4 м, а потребляемая мощность — всего 0,048 кВт. Стоимость оборудования колеблется от 5 до 6 тыс. руб.
2. Grundfos UPA — гидравлический агрегат, предназначенный для повышения давления в системе подачи воды. При потреблении 0,12 кВт устройство обладает производительностью 1,5 м³/ч и способно выдать напор высотой 8 м. Привод осуществляется с помощью асинхронного электродвигателя, к которому добавлена коробка с клеммами и реле протока. Выпускают гидравлический аппарат в КНР.
3. DAB Divertron 1200 — это центробежный насос погружного типа с максимальной глубиной 10 м. Благодаря многоступенчатой конструкции может создавать напор до 48 м. Корпус аппарата изготовлен из пластика, вставка ротора — из алюминия, а сетчатый фильтр — из нержавейки. В комплект также входят обратный клапан, датчик расхода и реле давления. Питание от сети 220 В.

Предыдущая Насосы и насосное оборудованиеСовременные канализационные септики для частного дома Следующая Насосы и насосное оборудованиеОсобенности системы отопления загородного дома

Пуск станции в эксплуатацию и тестирование

С первым пуском станции после монтажа или длительного простоя не должно быть никаких проблем. Это простая процедура, которая призвана заполнить систему водой еще до ее подсоединения к сети.

На самом насосе предусмотрена специальная пробка, которую надо отвернуть. В открывшееся отверстие устанавливают воронку, а через нее в дальнейшем и заполняется система.

Вода должна заполнить и питающую трубу, и гидроаккумулятор. Но в этом объеме не должно оставаться воздушных пузырьков. Жидкость следует заливать только до уровня горловины пробки.

Для проверки давления используется автомобильный манометр. Если никаких отклонений нет, можно считать, что система готова к запуску.
