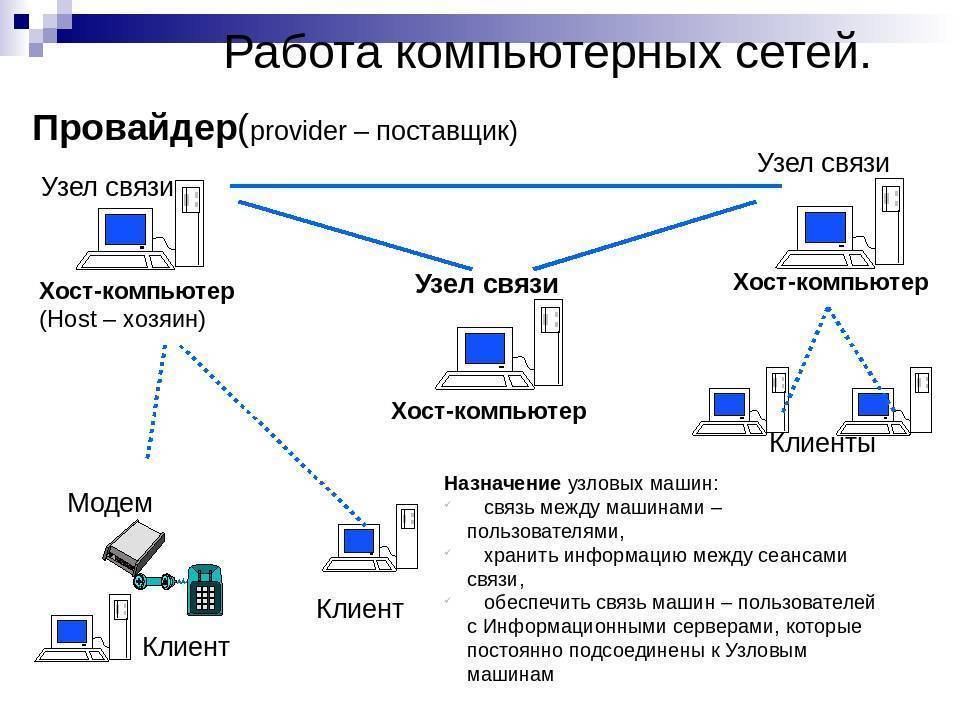

Работа в сети
Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое какой-либо рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет кому адресовано сообщение, — если сообщение адресовано ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные. Для того, чтобы исключить одновременную посылку данных, применяется либо «несущий» сигнал, либо один из компьютеров является главным и «даёт слово» остальным компьютерам такой сети. Например, в сетях Ethernet (IEEE 802.3) c шинной топологией станции прослушивают занятость среды и действуют по алгоритму CSMA/CD (англ. Carrier Sense Multiple Access with Collision Detection — множественный доступ с прослушиванием несущей и обнаружением столкновений).
Шина самой своей структурой допускает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать информацию только по очереди, — последовательно — потому что линия связи единственная. В противном случае пакеты передаваемой информации будут искажаться в результате взаимного наложения (то есть произойдет конфликт, коллизия). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена: данные могут передаваться в обоих направлениях, но лишь в различные моменты времени, а не одновременно (то есть последовательно, а не параллельно).
В топологии «шина» отсутствует центральный абонент, через которого передаётся вся информация, что увеличивает надёжность «шины». (При отказе любого центра перестаёт функционировать вся управляемая им система.) Добавление новых абонентов в «шину» достаточно простое и обычно возможно даже во время работы сети. В большинстве случаев при использовании «шины» нужно минимальное количество соединительного кабеля по сравнению с другой топологией. Правда, нужно учесть, что к каждому компьютеру (кроме двух крайних) подходят два кабеля, что не всегда удобно.
«Шине» не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети продолжат нормально обмениваться информацией. Но так как используется только один общий кабель, — в случае его обрыва нарушается работа всей сети. Может показаться, что «шине» обрыв кабеля не страшен, поскольку в этом случае остаются две полностью работоспособные «шины». Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.
Без включения терминаторов в «шину» сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Таким образом при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались физически соединёнными между собой. Короткое замыкание в любой точке кабеля «шины» выводит из строя всю сеть. Хотя в целом надёжность «шины» все же сравнительно высока, так как выход из строя отдельных компьютеров не нарушит работоспособность сети в целом, поиск неисправностей в «шине» затруднён. В частности: любой отказ сетевого оборудования в «шине» очень трудно локализовать, потому что все сетевые адаптеры включены параллельно, и понять, который из них вышел из строя, не так-то просто.
При построении больших сетей возникает проблема ограничения на длину линии связи между узлами, — в таком случае сеть разбивают на сегменты. Сегменты соединяются различными устройствами — повторителями, концентраторами или хабами.
Например, технология Ethernet 10BASE-2 позволяет использовать кабель длиной не более 185 метров.
Локальная вычислительная сеть
ЛВС пользуются большой популярностью в экономической сфере, позволяя объединять станции работников офиса.
Для достижения одной и той же цели используются разные схемы соединения, такие как шина, кольцо и звезда. Шина представляет схему, при которой существует единый центральный канал, и уже к нему подсоединяются все пользователи. Связь осуществляется между всеми компьютерами сети.
Такая схема радует низкой стоимостью подключения и надежностью. В случае неисправности одной из станций сети это никак не скажется на работоспособности остальных.
Шина имеет и ряд недостатков, среди них низкая скорость передачи данных и ее зависимость от числа абонентов сети, а также крайне низкая безопасность информации, хранящейся на жестких дисках станций пользователей.
При подключении по схеме «кольцо» в буквальном смысле соединяются станции последовательно по кругу, образуя замкнутое кольцо. Информация в процессе передачи пакетных данных контактирует со всеми пользователями, которые связаны сетью, пока не доберется до пользователя с нужным адресом.
Плюсами здесь являются безопасность, скорость обмена данными и значительная протяженность соединений. Абоненты такой сети весьма уязвимы – в случае выхода из строя одной станции теряется связь других.
Последняя и самая популярная на сегодняшний день схема локальной сети – это «звезда». К центральному узлу (серверу или концентратору) подсоединяются станции и через него обмениваются информацией. Плюсами здесь являются высокая скорость, отдельные каналы связи и тот факт, что неисправность любой станции не влияет на работоспособность сети.
Локальные и глобальные компьютерные сети – очень важная тема на выставке «Связь» в Экспоцентре, поэтому там будут обсуждаться возможности и преимущества наделения клиент-серверов особыми правами, рассматриваться подробности подключения, а также перспективы развития данных сетей.
Базовые структуры ЛВС подразделяется на несколько видов:
- «Звезда». Этот тип структуры ЛВС подразумевает подключение всех составляющих системы к единому узлу (центральному).
- «Кольцо». Согласно этому типу структуры элементы сети объединены между собой по замкнутой цепи последовательно.
- «Шина». При использовании этого типа структуры вся информация передается по коммуникационному каналу, который доступен для всех устройств.
- «Древовидная структура ЛВС», применяемый в крупных корпоративных сетях.Такая структура представляет собой чаще всего комбинацию базовых структур, рассмотренных выше. Строение данного вида структуры ЛВС имеет несколько уровней. Высший уровень – это основной транспортный канал сети, посредством которого осуществляется сообщение элементов ЛВС. Более низкий уровень (распределения) – подразумевает расположение коммутаторов, относящихся к определенным группам (ЛВС этажа, ЛВС здания и т. п.). Далее идет уровень доступа – здесь располагаются коммутаторы, ответственные за доступ серверов к ресурсам ЛВС.
Локально-вычислительные сети должны соответствовать следующим требованиям:
- ЛВС должна быть эффективной (сочетание минимальных затрат на её построение и эксплуатацию при высоком качестве работы).
- Длительный срок эксплуатации, оправдывающий капиталовложения.
- модульность и масштабируемост, возможность изменения конфигурации и наращивания без замены всей существующей сети.
- используют стандартные компоненты и материалы.
- Открытость сети, возможность подключать дополнительное оборудование при необходимости, не меняя технические и программные параметры сети.
- Гибкость сети, при неисправностях того или иного компьютера или прочего оборудования, сеть продолжает функционировать.
Идеология построения ЛВС требует:
Рабочее место должно иметь 1 розетку или кабель с модулем RJ45 под компьютерную сеть.
Параметры оборудования под ЛВС, длины кабельных линий, соединение частей системы регламентируется стандартами.
Профессиональный монтаж локальных сетей (ЛВС) – это гарантия бесперебойного функционирования всего компьютерного парка организации и бизнеса в целом.
В сжатые сроки мы готовы предоставить, Вам проект построения ЛВС и его реализацию по конкурентоспособным ценам.
Мы реализуем монтаж, настройку и сопровождение любых сетей в том числе:
- Проводные сети (ЛВС, СКС)
Беспроводные сети (Wireless Ethernet)
Наши специалисты помогут спроектировать локальную вычислительную сеть (ЛВС) любого масштаба, подберут коммутационное оборудование, выполнят прокладку, монтаж и настройку локальной сети.

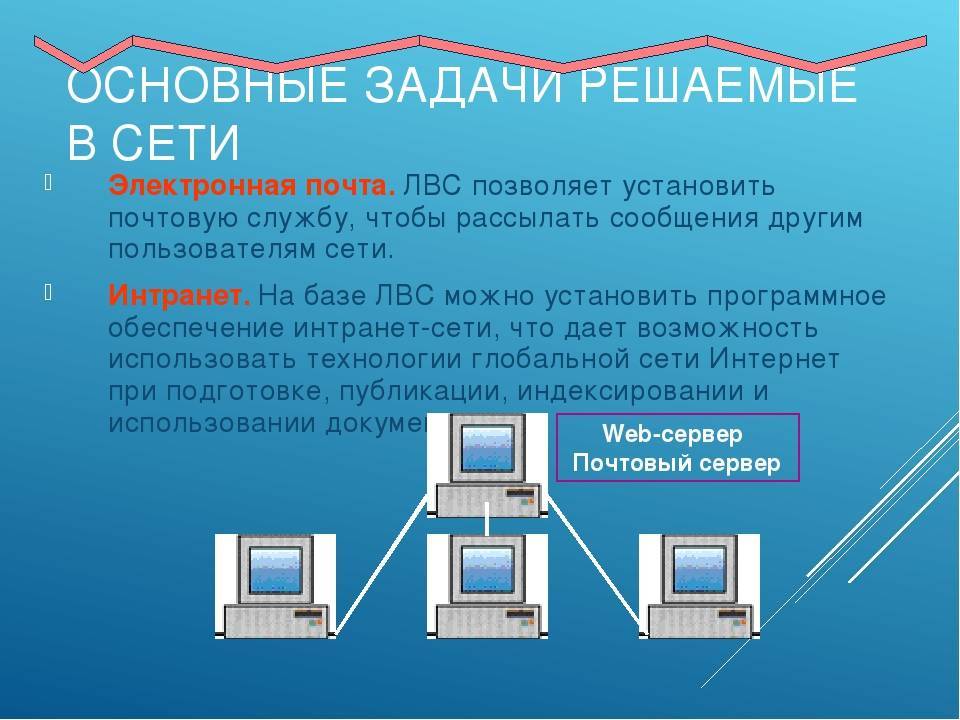

Зачем нужна локальная сеть?!
На самом деле, возможностей, которые предоставляют сети для пользователей значительно больше. Я перечислю только самые основные плюсы:
1. Самая главная возможность, для которой изначально локалка и создавалась — передача файлов и обмен ими. Она позволяет перекидывать между устройствами фильмы, музыку и иной контент. Причём объём передаваемой информации может варьироваться от незначительного до очень большого. Причём существующие технологии делают возможным воспроизведение фильмов и музыки удалённо, без необходимости скачивания. Например, установив и настроив DLNA-сервер на компьютере Вы легко можете просматривать имеющиеся на нём фильмы и видеоролики на Смарт-ТВ телевизоре.
2. Совместное использование сетевых устройств — принтеров, сканеров, CD/DVD-приводов, дисковых накопителей NAS.
3. Объединение имеющихся компьютеров, ноутбуков, планшетов и смартфонов в единую коммуникационную систему. При этом используемые на них операционные системы не имеют значения — Windows, Android, Linux или iOS
Немаловажной является и возможность организации удалённого управления устройствами
4. Сетевые игры и развлечения, организация общения (в том числе голосовых и видео-конференций).
5. Организация совместного доступа в Интернет для всех подключенных клиентов.

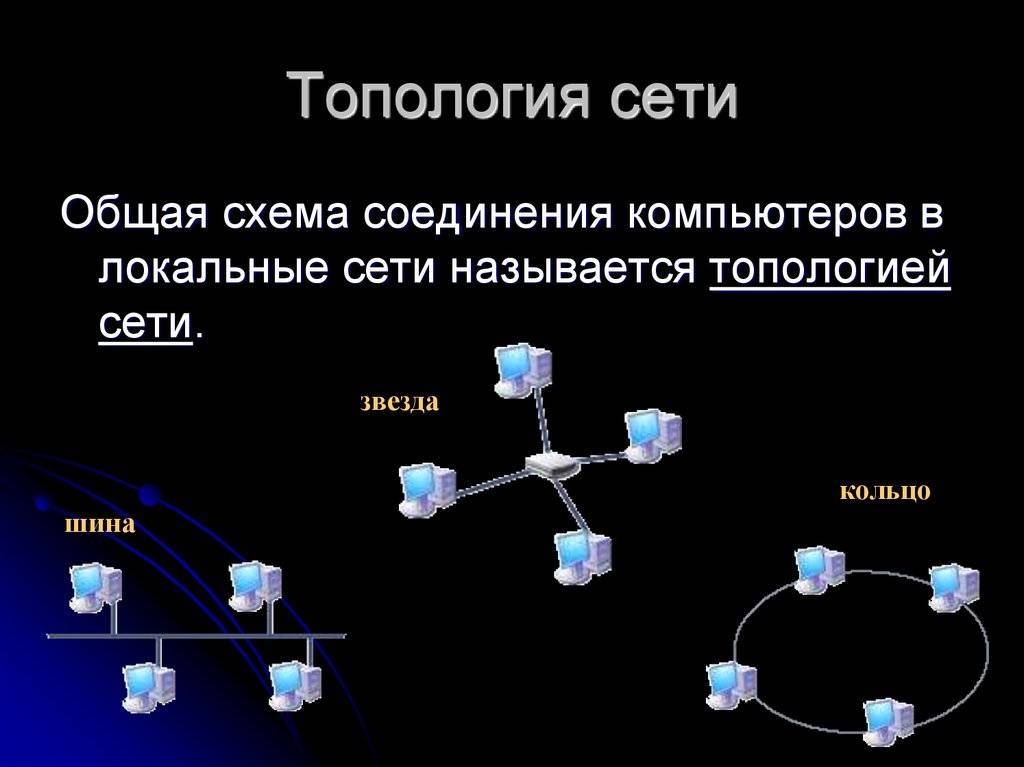

Топологии компьютерных сетей
Топология сети – это усредненная геометрическая схема соединений в сети, порядок соединения объектов сети, ее конфигурация.
То есть топология сети означает физическое и логическое размещение сетевых компонентов.
Существуют следующие топологии компьютерных сетей:
- шинная топология;
- кольцевая топология (петля);
- топология «звезда» (радиальная, звездообразная);
- полносвязная (ячеистая, сетка);
- иерархическая (древовидная);
- смешанная (гибридная).
На практике все сети обычно строятся на основе трех базовых топологий: шина, кольцо, звезда.
Шина. В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.
Рис.1 Топология шина: С — сервер; К — компьютер.
Когда передаваемые по кабелю сигналы достигают его концов, они отражаются от них. Возникает наложение сигналов, находящихся в разных фазах, что приводит к их искажению. Поэтому сигналы, которые достигают концов кабеля, необходимо погасить. Для этой цели на концах кабеля устанавливают терминаторы.
В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.
Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.
Кольцо. В сетях с топологией «кольцо» компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.
Рисунок 2 — Топология кольцо
Каждый компьютер распознает и получает тольку ту информацию, которая ему адресована.
В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.
Звезда. Топология «звезда» отличается тем, что все компьютеры подключаются к одному центральному (серверу). Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).
Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.
Концентраторы делятся на активные и пассивные. Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.
К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.
Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.
Кроме базовых топологий используют также другие схемы соединений компьютеров в сети, например ячеистую топологию, иерархическое соединение, а также комбинации базовых топологий, например звезда-шина или звезда-кольцо.
Ячеистая топология. В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.
Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.
Главная страница >>
Типы локальных сетей

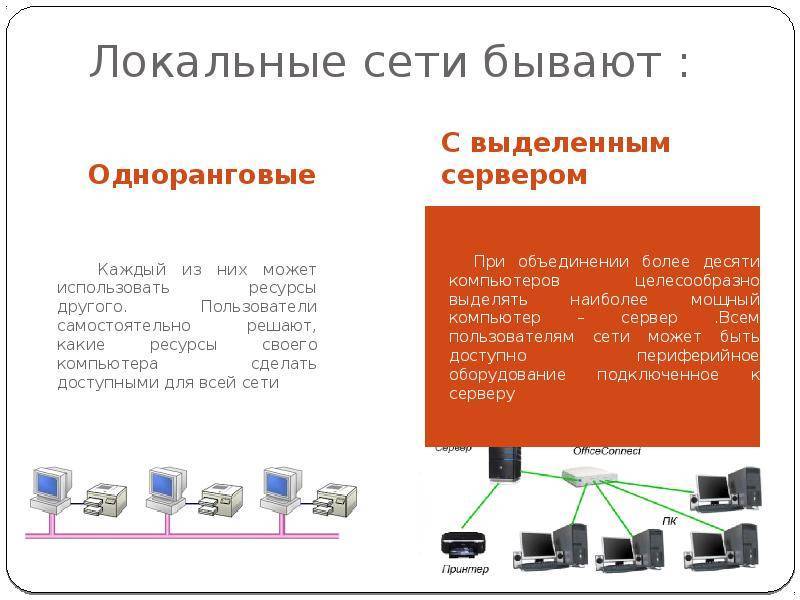

Их всего два:

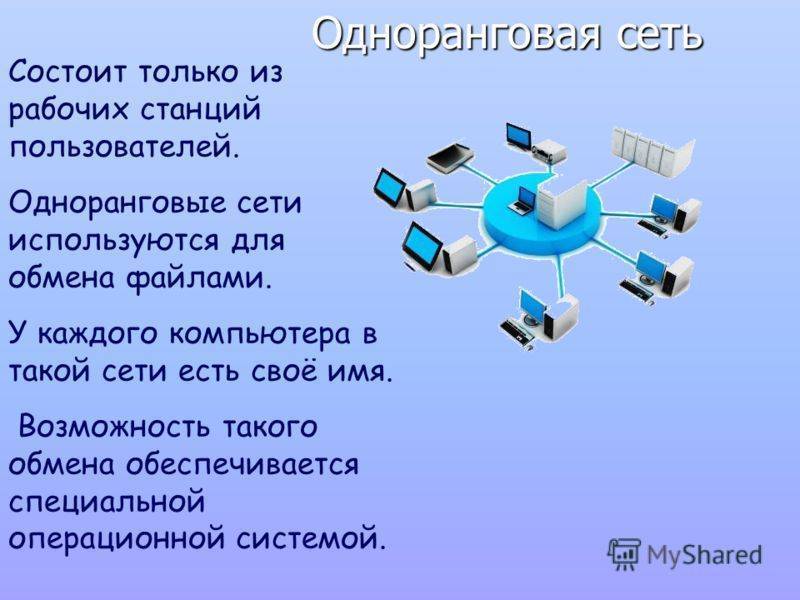

- Одноранговая сеть. Все участники имеют равные права, то есть самостоятельно решают, к каким файлам открывать доступ, а к каким — нет. Применяется в случаях объединения небольшого количества ПК.
- На основе сервера. Актуальный вариант, когда компов больше 10. Увеличивает производительность сети. Суть в том, что для хранения общей информации, подключения периферийных девайсов (сканеров, принтеров и пр.), определения маршрутов отправки информации и централизованного управления всей сетью выделяется одна машина — сервер — а все остальные подпитываются к ней.
Также есть два способа построения сети: при помощи проводов или без них. Рассмотрим каждый отдельно.
Проводное соединение

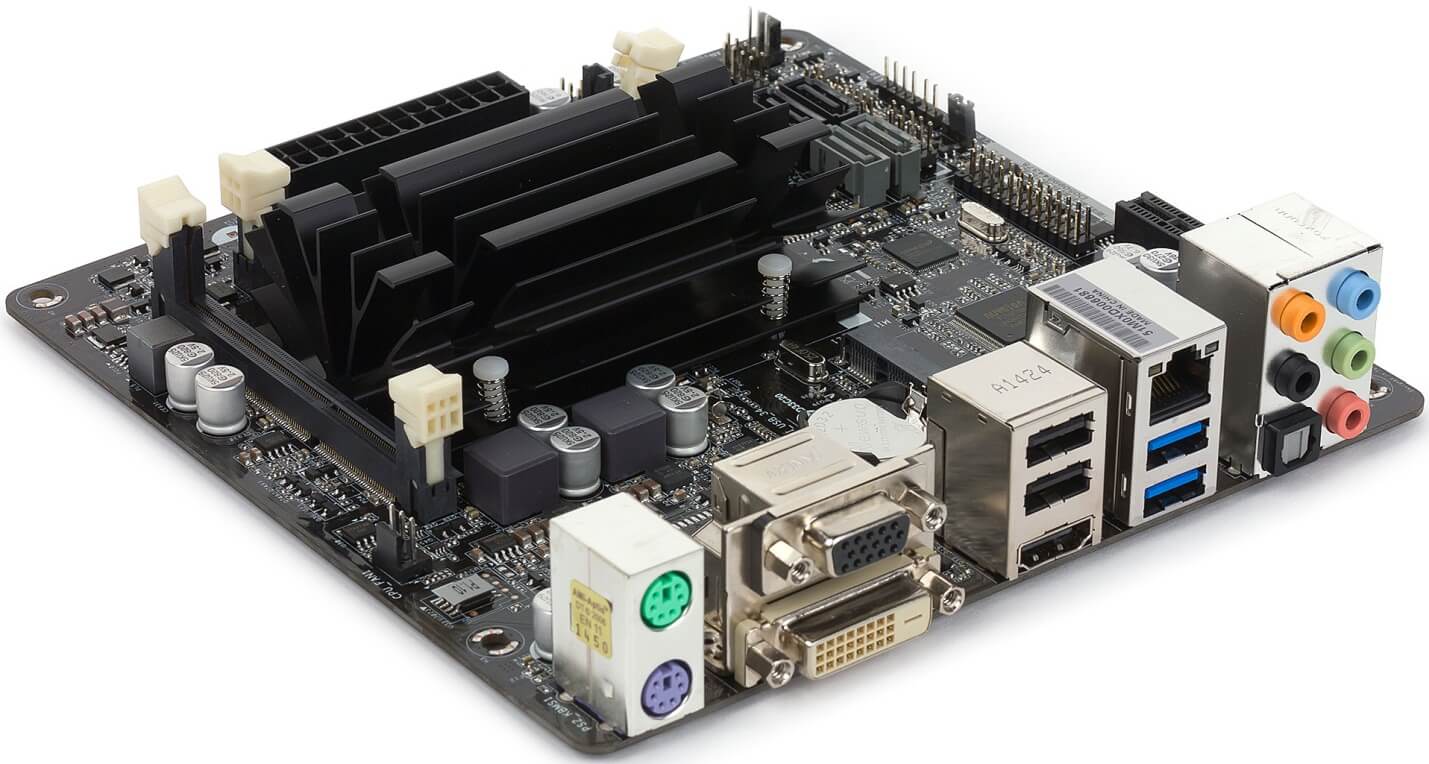

Используется витая пара либо оптический кабель, который подключаются к сетевым картам на ПК. Такие устройства есть в любом железе, которому не больше 10-15 лет, — они интегрируются в материнскую плату.
Проводное объединение обеспечивает наиболее стабильную и быструю передачу данных. В современных вариантах пропускная способность составляет 100 Мбит/с и выше через витую пару . От 10 Гбит/с по оптоволокну. Для такого подключения чаще всего применяется технология Ethernet.
Когда совокупность компьютеров большая или необходимо с одного сервера раздавать интернет, могут быть использованы хабы (коммутаторы). Они имеют несколько разъемов для подключения проводов. В их функции входит ретрансляция входящего в один порт сигнала по другим интерфейсам.
Классификации
Топология ЛВС относится к тому, как подключены узлы в сети. Это может относиться к физическому расположению устройств в географической точке или логическому методу, с помощью которого система устанавливается. Тип топологии в сети LAN определяет способ передачи данных. Основные топологии ЛВС включают в себя:
Кольцевая топология
Термин “кольцо” описывает, как узлы физически связаны между собой. Кольцевая топология применяет замкнутый контур кабеля, который соединяет одно устройство с другим, делая его таким образом, что каждое устройство подключается к 2 устройствам. Этот замкнутый цикл создает единственный поток данных, т.е. сообщение может перемещаться только в одном направлении. Установка относительно проста, но для изменения конфигурации одного узла в сети потребуется разрыв петли. Поскольку этот тип топологии представляет собой непрерывный цикл, помехи на одном этапе или узле могут повлиять на всю сеть системы.
Звездная топология
Этот тип топологии основан на центральном узле, с которым соединены все узлы. Данные или сообщения проходят через этот концентратор и перенаправляются на адресованное устройство. Соединение точка-точка от отдельного узла к центральному узлу и от него устанавливается для создания единственного соединения. Это может принести пользу пользователям, так как предотвращает влияние помех в одном сегменте на всю систему. Однако, установка такого типа сети потребует настройки этих узловых соединений по отдельности, что усложняет первоначальную настройку вашей локальной сети. Преимущество такой реконфигурации, такой как добавление или удаление нового узла в систему, потребует только добавления или удаления сегмента соединения и не затронет всю сеть.
Топология шины
Этот тип топологии в значительной степени опирается на единую линию связи, способную передавать данные в обоих направлениях. Центральный кабель, также называемый магистральным, соединяется со всеми узлами сети. При создании сети Ethernet, которая является стандартной формой связи в технологической отрасли, применяется топология шины. Одна из причин, по которой это обычно используется для создания локальной сети, заключается в простой конструкции, требующей непрерывной длины кабеля, которая заканчивается оконечными резисторами на каждом конце. Установка и реконфигурация данного типа топологии ЛВС является относительно простым и удобным процессом. Однако при поиске и устранении неисправностей могут возникнуть трудности, поскольку передача данных зависит от одного кабеля.
Топология деревьев
Интеграция технологий, применяемых при создании топологий шины и звезды, образует топологию дерева, где рабочие станции, подключенные к центральным узлам, линейно поддерживаются единичным кабелем, служащим основой для передачи данных. Однако древовидные сети часто называют гибридными,
Аппаратное обеспечение
Для объединения нескольких вычислительных устройств в одну сеть необходимо специальное оборудование:
Приём и передача данных осуществляется с помощью специальных кабелей. Наиболее распространено использование витой пары. Кабели делят в соответствии с их назначением. Могут применяться те, с помощью которых связываются отдельные вычислительные устройства, или такие, которые рассчитаны на высокую скорость связи. Последние называют магистральными. Они применяются, в частности, для подключения к провайдеру.

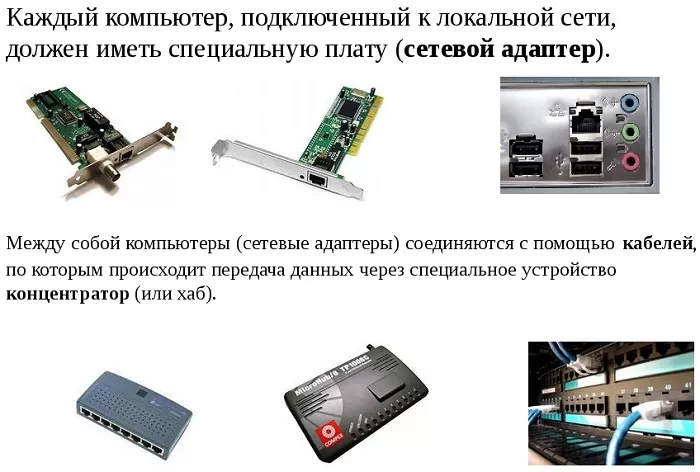

В каждом из компьютеров должна присутствовать сетевая плата с разъёмом для соединительного кабеля для расшифровки сигналов, приходящих из сети. В случае, если речь идёт о беспроводной связи, необходимо применять соответствующий адаптер.
Иногда сеть организована таким образом, что соединения имеют значительную длину. В этом случае мощности сигналов может не хватить, и тогда используются специальные устройства — повторители. Их устанавливают на определённом расстоянии, чтобы они выполняли усиление сигнала.
В некоторых ситуациях нужно сделать так, чтобы кабель передавал сигнал на несколько других – здесь применяются хабы, в которых предусмотрены специальные гнёзда для подключения.
Трансиверы осуществляют передачу сигнала между различными средами распространения сигнала.
Маршрутизаторы представляют собой компьютеры, оснащённые двумя или большим количеством сетевых плат. Они осуществляют соединения двух сегментов сети, передавая между ними сигналы.
Если использовать перечисленное оборудования, присовокупить сетевые драйвера, правильно произвести настройку, то будет создана локальная сеть.
Сравнение

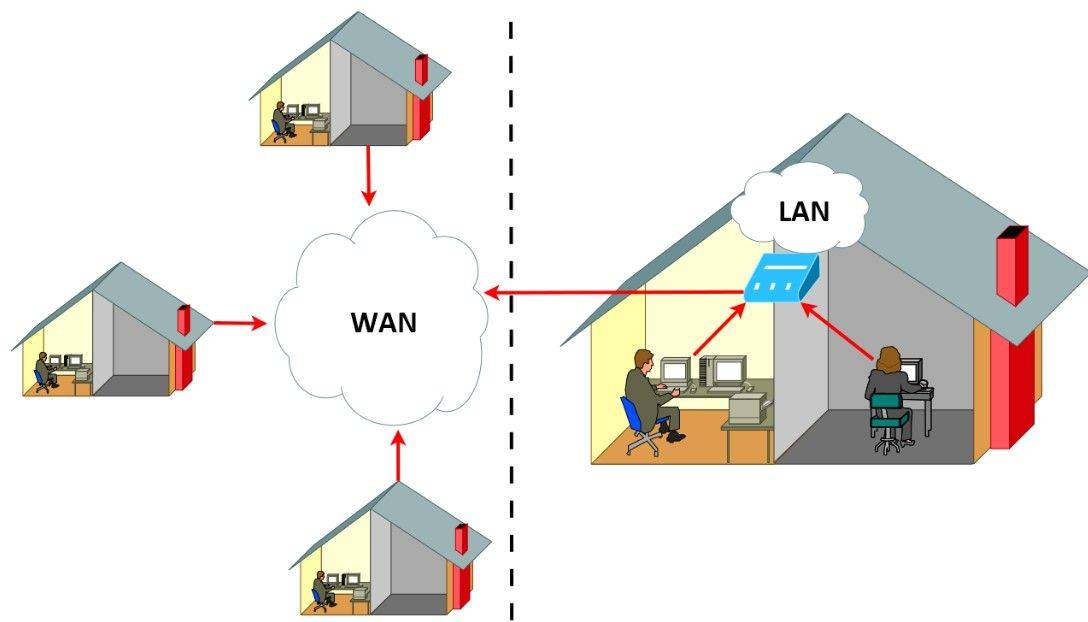

Основное отличие глобальной сети от локальной, как видно уже из терминологии, – в территориальной протяженности. LAN всегда ограничены, хотя их можно значительно расширять, WAN же обеспечивает доступ одного узла к другому независимо от их месторасположения.
Естественно, относительно небольшие масштабы локальных сетей позволяют использовать для их постройки качественные кабели, гарантирующие высокую скорость передачи данных. Глобальная сеть тоже основывается на оптоволокне, но на гораздо меньшем количестве участков. Где-то приходится применять уже проложенные телефонные линии, где-то – беспроводные технологии. Риск потери в WAN из-за этого выше, поэтому для защиты используются иные методы передачи данных. Скорость доставки пакета в локальной сети может быть в сотни раз больше, чем в глобальной.
Количество узлов в локальной сети жестко ограничено, а сама сеть имеет определенную топологию. Глобальная сеть, в том числе Интернет, число пользователей не регулирует. И в той и в другой каждое устройство получает собственный уникальный IP-адрес. В LAN он называется частным и имеет вид 10.0.0.0 – 10.255.255.255, 172.16.0.0 – 172.31.255.255, 192.168.0.0 – 192.168.255.255, в сетях IPv6 – fc00::/7. Все остальные IP-адреса – внешние, которые присваиваются устройству для доступа в Интернет. Их назначает провайдер, иногда для нескольких клиентов.
Функциональные возможности LAN включают не только обмен данными, но и управление инфраструктурой объекта: печать, факсимильные и текстовые сообщения, доступ к базам данных. В глобальной сети происходит только передача пакетов.
В чем разница между глобальной и локальной сетью с экономической точки зрения? Подключение к WAN дешевле, чем построение собственной, особенно масштабной, LAN. Домашний вариант малой локальной сети потребует лишь расходов на кабели и возможный апгрейд узлов, тогда как за доступ в Интернет придется платить провайдерам. Зато они сами обслуживают свое оборудование. В то же время любая местная сеть принадлежит кому-то: соседу, группе соседей, предприятию, библиотеке, городской администрации. Соответственно, владелец может устанавливать свои правила. Глобальная сеть – проект общедоступный, не имеет хозяев в принципе, и в ее создании, расширении, управлении принимает участие каждый узел на равных правах.
Стоит упомянуть о том, что границы между локальными и глобальными сетями сглаживаются за счет комбинированного их использования. Современная стандартная схема такова: одно устройство получает доступ к Интернету (часто это роутер) и раздает его на другие устройства, объединенные в локальную сеть. Это позволяет пользоваться преимуществами «локалки» в процессе обмена файлами.
В чем разница
Зная особенности терминов, для чего служит порт LAN и порт WAN на роутере, и что это такое, можно сделать вывод о разнице технологий. Выделим основные отличия:
Назначение. WAN представляет собой несколько локальных сетей, а также отдельные ПК вне зависимости от места их расположения. Пользователи после подключения могут взаимодействовать между собой с оглядкой на установленные ограничения (чаще всего по скорости передачи данных). Интересно, что Интернет — наиболее популярная, но не единственная WAN на сегодня. LAN, в отличие от WAN, является локальной или внутренней сетью, в которую входит множество устройств. Все они находятся в непосредственной близости, а подключение происходит с помощью проводных или беспроводных технологий.
Простыми словами, WAN в роутере используется для подключения кабеля от провайдера, а LAN для подсоединения к маршрутизатору «домашних» устройств.
- Размер. Сети LAN могут покрывать территорию до нескольких километров, а ее участники объединяются с помощью кабелей, имеющих высокие пропускные способности. Как правило, локальная сетка формируется в каком-то одном объекте или группе рядом стоящих зданий. Что касается WAN, здесь территория не ограничена, но для организации применяются все те же кабельные линии с высокой скоростью передачи данных.
- Число подключенных пользователей. К LAN в роутере может подключаться множество пользователей. В частности, каждый ПК, ноутбук, телефон или другое устройство может быть частью «локалки». Для сравнения в WAN количество узлов меньше. К примеру, в бизнес-деятельности применяется только два узла — роутер удаленного и главного офиса.
- Тип топологии. При создании LAN-сети чаще всего применяется прямая типология. Для сравнения в WAN-сети применяется смешанный иерархический тип.
- Протоколы. На канальном уровне применяются разные протоколы. В частности, для LAN в роутере используются 802.11 и Ethernet. В случае с WAN применяется HDLC, PPP, Frame Relay.
- Тип доступных сервисов. К примеру, на узлах «локалки» чаще всего применяются службы доступа к принтерам и файлам. В случае с глобальной сеткой» на роутерах применяются службы маршрутизации, VPN и другие.
Важно учесть, что главная разница между глобальной и локальной сетью состоит на канальном и физическом уровне. Если говорить о сетевом аспекте, здесь, как правило, отличия отсутствуют
На этом уровне человек может использовать тот же IPv4-протокол, что и в LAN.
Частные IP-адреса
Однако есть такие случае, когда вы создаете сеть, которая использует IP адреса, но при этом она не подключена к Интернету. Например, внутренняя сеть организации или внутренняя сеть класса, в которой вы просто тестируете какие-то сетевые технологии. Было бы очень неудобно обращаться к региональному регистратору, для того чтобы просить IP адреса для такой сети. Специально для этого случая выделены несколько диапазонов частных IP адресов, это такие IP адреса, которые можно использовать в подсетях, которые не подключаются к интернету. При этом обращаться к ICANN для получения IP адреса не нужно. Диапазон частных IP адресов определен в документе RFC 1918 и он включает следующее:
- 10.0.0.0/8
- 172.168.0.0/12
- 192.168.0.0/16
Особенность этих адресов в том, что они не маршрутизируются в Интернет. Однако, есть возможность подключить сеть, построенную на основе частных адресов к Интернет, для этого используется технология Трансляция сетевых адресов NAT (Network Address Translation). В этом случае адрес из частной подсети заменяется на реальный IP адрес.
Компоненты LAN
Локальная вычислительная сеть может не иметь определенного диапазона устройств в качестве ограничения для сети, однако для создания локальной сети, независимо от ее размера, все равно необходимы одни и те же компоненты. Общими компонентами, которые необходимы, являются следующие:
Подключение устройств
LAN функционирует для подключения устройств, расположенных в пределах определенной близости. Это подключение может выполнять эту функцию только при наличии подключаемых устройств. Первоначально компьютеры были связаны друг с другом проводными соединениями. Однако в пределах одной локальной сети может быть подключено большое количество разнообразных устройств, начиная от настольных компьютеров, ноутбуков, планшетов и даже смартфонов. Совместное использование возможностей устройства может контролироваться сервером или самим устройством на основе его конфигурационных настроек.
NIC и драйверы
Плата сетевого интерфейса (NIC) позволяет установить соединение между устройством и локальной сетью. Работая в качестве средства облегчения связи с сетью, большинство современных устройств имеют встроенную сетевую карту, которая позволяет подключаться к сети. Компании с более специализированными потребностями могут выбрать предоставление своим устройствам специализированных сетевых адаптеров для повышения производительности отдельных компьютеров в сети. Драйвер – это программное обеспечение, которое также облегчает обмен данными между операционной системой устройства и сетевой картой. Как и сетевая карта, драйверы часто встроены в систему. Однако при подключении пользовательской сетевой карты к устройству может потребоваться установка нового драйвера для ее интеграции в систему.
Общее оборудование
Существует 2 типа аппаратных средств в локальной сети, основанных на их использовании в сети:
Необходимый
Сюда входят концентраторы, коммутаторы и маршрутизаторы, которые работают для подключения устройств в вашей сети. Это важная часть физической конфигурации локальной сети, поскольку без этих устройств невозможно установить соединение.
Необязательно
Другие типы оборудования могут быть общими для пользователей в сети. Хотя в этом нет необходимости, такие устройства, как принтеры и факсы, можно совместно использовать в сети для создания лучшей рабочей среды.
Сетевая операционная система
Для создания полнофункциональной сети LAN необходимо настроить систему управления узлами в сети. Операционная система, предоставляющая сетевому менеджеру возможность проверять устройства в сети, выбирать, какие ресурсы должны совместно использоваться, а также устранять неполадки как аппаратного, так и программного обеспечения в сети.
Современные локальные сети могут использовать беспроводное соединение Wi-Fi или проводной кабель Ethernet для формирования соединения между узлами в сети. Также возможно использование обоих методов. Беспроводные локальные сети полагаются на сигнал Wi-Fi, который может управлять беспроводными точками доступа, к которым подключены другие устройства. Сигнал Wi-Fi имеет ограниченный диапазон действия и может быть защищен с помощью кода доступа, позволяющего подключаться к сети только пользователям с разрешениями. Управление точкой доступа часто является функцией широкополосных маршрутизаторов. Обычные проводные локальные сети для подключения устройств используют кабель Ethernet.
