Что Такое Витая Пара и Сетевой Кабель Связи UTP и FTP — Схемы и Категории из 4 или 8 Жил

Категории

Помимо вышеперечисленных разновидностей, провода типа витая пара делятся на категории в зависимости от эффективности частотного диапазона, который пропускают. На данных момент их 12 (вместе с модификациями некоторых категорий). Среди них те, которые уже не используются и те, которые еще не укоренились на нашем рынке. Поэтому не буду засорять вам голову лишней информацией, рассказывая про каждую категорию.

Скажу только, что на сегодня самыми востребованными являются изделия 5-й категории. Они работают на полосе частот в 100 МГц. Применяются для организации локальных сетей по технологиям Fast и Gigabit Ethernet. Скорость передачи данных равняется 100 Мбит/с, если в деле 2 пары, и до 1000 Мбит/с – если 4.

Выбор кабеля

Провод выбирается, исходя из условий эксплуатации и применяемой технологии. Стоит выбирать провод категории Cat.5e. Если прокладка будет происходить внутри помещения, то можно выбрать кабель для Интернета – витую пару без экрана U/UTP. Если на кабель возможно воздействие различных наводок, то в зависимости от их силы нужно подбирать экранирование. Для сухого и теплого помещения, где на кабель не будет воздействовать прямой солнечный свет, стоит выбирать оболочку PVC. Для более агрессивных сред и для кабелей, которые будут нести важную функцию, стоит выбирать внешнюю оболочку попрочнее. Для прокладки в грунте нужно выбирать кабель в броне B, а для подвеса C.

Сфера применения

Поверхностные слои кабеля «витая пара» разнятся по цветовой палитре, которая указывает область применения, так:

  • Кабель черного цвета предназначается для прокладывания за пределами помещений, его верхний слой дополнительно покрывается полиэтиленовым слоем, что обеспечивает защиту провода от внешних воздействий атмосферы.
  • Серая расцветка кабеля – предназначается для прокладывания внутри зданий.
  • Кабель оранжевого цвета – предназначается для проведения в закрытых зонах с наличием воздушных потоков из вентиляционных систем и СКВ (систем кондиционирования воздуха). Такой вид кабелей не горит, не выделяет дым и галогены.

От солнечного излучения защищает полиэтиленовое покрытие, нанесенное на слой поливинилхлорида.

Цветовое обозначение кабелей позволяет различать функциональную предназначенность коммуникаций при укладке и в процессе обслуживания.

Устройство сетевого кабеля

Обзор и настройка модема D-Link Dir-320

Все имеющиеся провода для создания и подключения компьютерных сетей устроены по-разному. Характерные различия будут разобраны ниже.

Строение коаксиального кабеля

Отличается наиболее простой конструкцией, один медный проводник заключается в слой изоляционного покрытия, поверх которого оплетается медью. Для создания сетей используются коннекторы.

Устройство витой пары

Витая пара – восьмижильный провод, к концам которого подключают специальные коннекторы. Как называется разъем для интернета на витой паре? Он называется RJ45 и в него вставляется соответствующий штекер. Такую проводку обычно покупают уже готовую, с соответствующей длинной и проведенной распиновкой.

Особенности строения

Наиболее совершенный вид отличается сложным строением. В состав входит множество тонких проводков, разделенных между собой особым покрытием. По проводникам проходят лучи, которые передают информацию.

Как правильно выбрать витую пару для домашнего использования

Наиболее распространённый кабель — витая пара FTP категории 5e. С помощью него прокладывают локальные сети в офисах и дома, его используют для подключения компьютеров к роутеру или хабу. И, скорее всего, кабель, который проложен к вам в квартиру будет этой же категории.

Некоторые провайдеры экономят на витой паре и протягивают своим клиентам бюджетные варианты без экранирования вообще. Неэкранированную витую пару можно прокладывать внутри квартиры, если есть возможность проложить сеть вдали от проводки и запрятать его в кабель-канал.

Исходя из вышесказанного, можно сделать вывод. Для того чтобы правильно выбрать витую пару, надо определиться с:

Необходимой скоростью передачи данных.

Большая часть провайдеров не предлагает тарифы со скоростью выше 100 Mbit/s . Однако, если ваше оборудование позволяет, то можно выстроить локальную сеть со скорость до 1 Gbit/s в секунду.

Надобностью экранирования кабеля.

Прокладывая провод в плинтусе, вдали от электрической проводки, сабвуферов и прочих приборов, излучающих ЭМИ, можете обойтись UTP для экономии средств. Все же рекомендуется использовать кабель FTP или минимум F/UTP.

Местом прокладки монтажа, где она проходит, на улице или в помещении.

Если по улице, то придётся покупать защищённый кабель, который стоит на порядок дороже. Для прокладки в офисе, квартире или частном доме, достаточно использовать обычный серый кабель. Перед монтажом в офисном помещении уточните требования пожарной безопасности.

Изучив, что такое витая пара, и каких видов она бывает, вы легко сможете выбрать тот кабель, который подойдет именно для ваших условий. Не забывайте, что правильный выбор кабеля FTP – это только половина победы, необходимо узнать еще, как правильно обжать и сколько жил использовать.

Для этих целей вы также можете пригласить специалиста, который придет с необходимым оборудованием, обожмет кабель и настроит все компьютеры. Или же можно проверить, как сделана опресовка на проводе, который провел в квартиру провайдер, и сделать аналогичным образом.

03.
12.2017

Блог Дмитрия Вассиярова.

Витая пара — что это за кабель и почему витой?

Привет всем.

Если вы собираетесь прокладывать к себе в дом интернет или уже сделали это, не лишним будет знать, что такое витая пара. Ведь она сейчас чаще всего используется в данных целях. В этой статье я расскажу вам не только, что это, но и каких видов бывает, из чего состоит и как распознавать маркировку.

Кабели для шины

Если у нас по помещениям раскинута шина CAN или Modbus или KNX, а на шине висят устройства, которые от неё питаются, то надо внимательно отнестись к выбору кабеля для шины. Если мы подключаем десяток датчиков Wirenboard на одну шину длиной до 60-70 метров, то проблем не будет, так как ток потребления небольшой и длина линии небольшая. Если мы переносим шину в какой-то промежуточный щит, в котором стоят модули, то там лучше поставить отдельный блок питания для надёжности. Ну а в общем случае можно использовать не витую пару для передачи питания, а что-то потолще. Например, КПСВЭВ 2х2х0.75 имеет честную площадь сечения каждой жилы именно 0.75мм2, то есть, в 3.7 раза больше, чем витая пара. Соответственно, падение напряжения в 3.7 раза меньше. Но и кабель сильно толще. И запасных жил меньше.

Специальные интерфейсные кабели для RS485 обычно имеют также небольшое сечение, у них диаметр жилы обычно порядка 0.6-0.8мм. Они не предназначены для питания большого количества потребителей на шине.

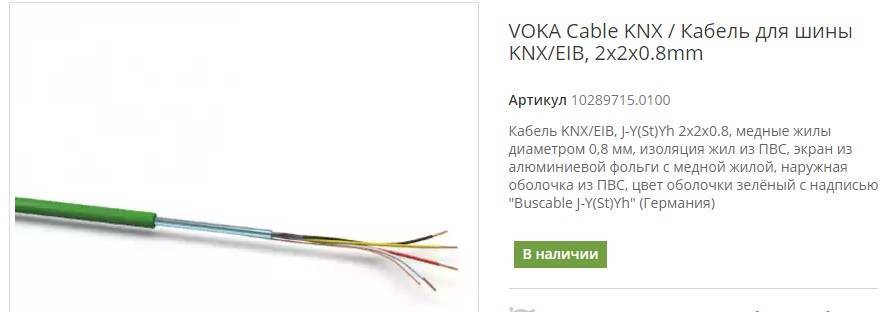

Специальные кабели для шины KNX обычно имеют диаметр 0.8мм.

У устройств KNX, надо заметить, потребляемый ток крайне мал, это единицы микроампер. Некоторые устройства требуют отдельного питания 24 вольта, например, большие сенсорные панели, к ним питание можно проложить отдельным кабелем типа 2х0.75.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

Watch this video on YouTube

Для чего там восемь проводов?

Справедливый вопрос. Такое строение, что говорится с заделом на будущее. На заре высокоскоростного интернета, такие кабели использовались во внутренних сетях. То есть либо от компьютера к компьютеру, либо от компьютера в «свитч» или «роутер» (то есть в общую сеть). Так вот использовалось тогда (да во многих предприятиях и сейчас) всего 4 провода. Это так называемая 100Mb сеть, как вы уже догадались — соединение максимально может работать на такой скорости, это максимальная передача данных в одну секунду.

Но прогресс не стоит на месте, все чаще и чаще мы встречаем более совершенные сети – 1Gb/s (как правило, сейчас это поддерживают все встроенные и отдельные сетевые карты), это уже намного серьезнее. И для такой скорости нам как раз и нужны все 8 проводов или 4 витых пары.

Поэтому рекомендуется обжимать именно все 8 проводов, если он у вас такой в наличии, есть варианты, где всего 4 жилы.

Виды жил кабелей витая пара

Жилы витых пар в lan кабелях бывают двух видов, из одиночного проводника и многожильные. Диаметр жил в одножильных витых парах составляет 0,51 мм. Кабели с одножильными проводниками применяют для монтажа сетей в коробах, кабель – каналах и по стенам. К тому же его легче монтировать в коммуникационных приборах.

С многожильными проводниками кабель применяют только там, где он может подвергаться частым изгибам, например, соединять компьютер с розеткой стандарта RJ, их еще называют патч-кордами. Затухание сигнала в кабеле из многожильных витых пар больше, чем у кабеля, сделанного из одножильных проводников. Для обжатия многожильных витых пар нужны специальные коннекторы 8P8C стандарта RJ. Они отличаются тем, что зубцы в ламелях разведены в стороны, как у пилы.

Слаботочные сети и электрические кабели

Напомню, что слаботочные сети это отдельный вид электрических сетей с токами в несколько миллиампер и напряжением до 25 Вольт.

Вам хорошо знакомы такие сети по:

  • Компьютерным подключениях;
  • Подключениям в домофонах;
  • Охранных и пожарных сигнализаций;
  • Телефонных сетях в доме или офисе;
  • Структурированных кабельных системах (СКС);
  • Подключениях телекоммуникаций.

Для подключений в слаботочных электрических цепях используют специальные LAN–кабели, иначе называемые, сетевыми кабелями.


Все типы LAN кабелей

Все сетевые кабели это электротовары в группе «кабели витая пара» или в маркировке TP. Английские буквы TP в маркировке кабеля означают английское выражение «twisted pair», которое переводится как «витая пара».

Данное название, совсем не странное для профессионалов, пошло от специфической конструкции подобных кабелей. Жилы TP кабелей скручены попарно и различны по цветам. Такая конструкция кабеля значительно упрощает подключения кабелей при монтаже. Как правило парные цвета в одном кабеле не повторяются у других пар.

Структура

Если рассматривать кабель в сечении, мы увидим:

  • Проводники. Изготавливаются из цельной медной проволоки диаметром 0,4-0,6 мм или многочисленных тонких проводников. Второй вариант применяется при изготовлении коммутационных шнуров.
  • Изоляция проводников. Выполняется чаще всего из поливинилхлорида, более дорогие модели – из полиэтилена или полипропилена, а самые качественные – из вспененного полиэтилена или тефлона. Ее диаметр составляет 0,2 мм.
  • Разрывная нить. Делается традиционно из капрона. Она нужна, чтобы можно было легко и без повреждений изоляции разрезать внешнюю оболочку и получить доступ к сердечнику. Также нить обеспечивает дополнительную защиту.
  • Внешняя оболочка. Производится зачастую из поливинилхлорида с элементами мела, который делает ее более хрупкой. Это нужно, чтобы точно и без затруднений обрезать кабель острым инструментом. Толщина оболочки варьируется от 0,5 мм до 0,9 мм.

Негласно ее еще различают по цветам: серый – наиболее популярный, черный – для внешней прокладки, оранжевый – говорит о негорючести оболочки. Также может отличаться форма: обычно она круглая, но бывают и плоские кабели, которые удобно прокладывать в доме под ковром или по плинтусам.

Вспомогательная защита из влагостойкого полиэтилена. Обязательно используется при изготовлении провода для уличной прокладки.

Еще в нем могут быть заполнены пустые места водоотталкивающим гелем, а также может выполняться бронирование посредством стальной проволоки либо гофрированной ленты.

Маркировка витой пары

Единого стандарта маркировки витой пары не существует – каждый производитель указывает на ней то, что считает нужным

Часть этих данных не имеет практического значения, а на что важно обращать внимание, вы узнаете чуть позже

Вот один из примеров маркировки стандартного кабеля:

Маркировка на кабеле UTP

В начале обычно указан код производителя и марка. Далее – максимальная температура, при которой возможна эксплуатация. Следом идут тип экранирования, количество пар, диаметр одного проводника, категория, сертификаты соответствия, длина и год выпуска.

В нашем примере:

  • Оболочка серого цвета, соответственно, кабель предназначен для эксплуатации в помещениях.
  • Цифробуквенное обозначение, которое начинается на “HTO-KEY E191267” – это шифр производителя.
  • 75oC – температурный максимум.
  • UTP – данный кабель неэкранированный.
  • 4PR – 4 пары проводников.
  • 24 AWG – диаметр сечения одного провода (также может быть указан в миллиметрах).
  • ELT Verified – проверен и соответствует стандарту категории.
  • CAT5E – категория 5е.
  • EIA/TIA-568-В.2 – соответствует одноименному стандарту.
  • Последние цифры – общая длина кабеля в футах и метрах.
  • Дата производства не указана.

Порядок обозначений может быть различным, но на любом кабеле всегда указана его категория, тип экранирования и количество пар. Эти данные и являются важными при покупке, остальное – просто для справки.

Заключение

Прочитав эту статью, вы научились разбираться в типах и устройстве витой пары. Теперь вам не составит труда выбрать ее самостоятельно. Дальше вы узнаете много полезного об инструментарии и технике обжима.

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.)
.

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, выпили для храбрости и теперь готовы действовать! Я буду показывать всё пошагово.

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше.  После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:

Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Категории витых пар из 8 жил (Cat) по стандарту защиты

По категориям защиты витых пар в наши дни существуют следующие:

  1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
  2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
  3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
  4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
  5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
  6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.
