Почему колонка тухнет

Рассудим логически: если газогорелочное устройство разжигается, то водяной блок и система искрообразования работает исправно. Проблема кроется в электромагнитном клапане, точнее, его отключении и прерывании топливоподачи. Поиск неисправности сводится к 3 датчикам:

  • тяги;
  • ионизации;
  • перегрева теплообменника.

Неисправность датчика тяги уже упоминалась выше – негодный элемент не позволял колонке запуститься. Дело в том, что нагреватели различных брендов могут работать по-разному, в одних датчик тяги не дает зажечь горелку, в других срабатывает позже, после вспышки газа. Результат – колонка разжигается и сразу гаснет.

Способ проверки неизменный – замыкаем клеммы датчика тяги проводом и включаем водонагреватель. Если горелка не тухнет, ставим новую деталь. Постоянно использовать проволочную перемычку вместо нерабочего термостата тяги категорически не рекомендуется!

Датчик контроля пламени создает малую ЭДС в электрической цепи, которая направляется к блоку зажигания. Внешне термопара очень похожа на запальный электрод

Ионизационный датчик пламени (термопара) вырабатывает постоянный ток при нагреве конца иглы пламенем горелки. Сигнал поступает на управляющий модуль и катушку электромагнитного клапана безопасности, поддерживая его в открытом состоянии. В эту же цепь последовательно включены датчики тяги и чрезмерного нагрева.

Как проверить и починить ионизационный датчик:

  1. К игле, размещенной в зоне горения, подходит изолированный кабель от импульсного модуля зажигания. Извлеките конец провода из гнезда и укоротите на 0.5—1 см, дабы обеспечить надежный контакт.
  2. Настройте зазор 6.5 мм (или другой по требованию производителя) между концом иглы и поверхностью горелки для оптимального прогрева сразу после розжига.
  3. Если предыдущие действия не помогли, попробуйте замкнуть медной проволокой клеммы датчика перегрева, прикрепленного к теплообменнику.
  4. Колонка продолжает затухать через секунду после воспламенения? Демонтируйте термопару, подключите к ее контактам вольтметр и нагревайте иглу конфоркой газовой плиты. Исправный датчик выдаст напряжение 0.02 вольта и более. Если показатель меньше, отправляйтесь покупать новую термопару.

В редких случаях выходит из строя сам электромагнит либо катушка модуля зажигания. Первый можно проверить с помощью омметра – подключайте прибор к двум клеммам из трех поочередно. Нормальные показания на первой паре – 400…600 Ом, на второй – 7…8 Ом, на третьей – около 400 Ом (приведены данные для колонок «Нева», на других аппаратах могут отличаться). Для диагностики импульсного блока придется звать специалиста.

Когда водонагреватель отключается спустя 5—15 минут после запуска, возможны такие варианты неполадок:

  • теплообменные соты наполовину забиты накипью, проток воды слабый, аппарат быстро перегревается, отчего срабатывает датчик;
  • слишком маленький напор в водопроводе, результат аналогичный;
  • неисправности других узлов и деталей, ведущие к критическому разогреву теплообменника.

Особенности газовой колонки Вектор

Газовая колонка Вектор

Наиболее популярными моделями газовых колонок являются китайский продукт – «колонка газовая Вектор». Контролируют заказы данного продукта заказчики из России.

Тестирование и контроль за качеством газовых колонок производится в заводских условиях. Все это делают квалифицированные специалисты.

Газовая колонка «Вектор» является популярной моделью среди потребителя на Российском рынке. А вот отзывы о газовой колонке «Вектор», имеют противоречивые.

Преимущества агрегата

  • style=»display:block» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9967522739″
  • data-ad-format=»auto»>

Китайский продукт очень хорошо продуманный в системе безопасности. Мастера учли все детали работы газовой колонки. Система безопасности предупреждает горения колонки без подачи воды, тут срабатывает автоматическое отключение при перегреве колонки, либо если закипела вода.

Также было предусмотрено автоматическое отключение прибора при отсутствии тяги дымохода. Газовая колонка «Вектор jsd20 w» была оснащена встроенным автоматическим электрическим поджигом. Также есть еще много положительных моментов при пользовании данным продуктом.

Если вы остановили взглядом на модель газовую колонку вектор Люкс Эко, то такие модели оснащены часами на дисплеи, которые дают информацию о температуре воды в баке. Это очень удобная функция. И установка газовой колонки тоже не требует запредельных знаний.

«Вектор Люкс» обладает хорошей мощностью, которая запросто может обеспечить несколько точек водозабора, таких как на кухне и ванне

А это все немаловажно. Стоит заметить, что данный продукт простой в управлении

Газовая колонка Вектор в частном доме

Немаловажным моментом является цена на ремонт газовой колонки Вектор. Также агрегат вы сможете приобрести в любом магазине отопительных приборов по доступной цене в любом варианте расцветки.

Многим потребителям понравилась функция «зима-лето», но у многих пользователей существует мнение, что данный режим не чем не отличается друг от друга. Удобен и ярок блок управления газовой колонки Вектор.

В магазинах, где продают газовую колонку Вектор Люкс, всегда есть запчасти на нее, а также неплохое сервисное обслуживание.

Квалифицированный мастер всегда объяснит и найдет причину поломки данного продукта. Цены на запчасти и чистки газовых колонок Вектор ниже средних, что позволяет произвести ремонт, и на этом сильно не потратится.

Недостатки газовых колонок Vektor

При пользовании прибора наиболее частые неисправности газовой колонки Вектор являются слабые батарейки, которые обеспечивают автоматический поджиг – их следует часто менять.

В этом случаи нужно использовать дорогостоящие качественные батарейки. Также минусом является то, что в приборе настроена система защиты слишком жестко. Для нормальной работы требуется стабильное давление воды и хорошая проточность воды.

Есть недочеты в изменении температуре воды на выходе, а это происходит, если есть большие перепады давления. В этих случаях используют автоматическую настройку температурного режима, а у газовой колонки Вектор она отсутствует.

Так выглядит газовая колонка Vektor

Вручную выставить такие настройки будет сложно. Наиболее частые поломки встречаются такие как:

  • не зажигается газовая колонка Вектор;
  • нет искры на газовой колонки Вектор.

Это самые распространенные поломки. Также реже встречаются поломки, как треснутая трубка теплообменника. Устройство газовой колонки Вектор не удобна, так как при снятии теплообменного узла для чистки агрегата вы встретитесь со многими трудностями.

Модели

Газовые колонки Vektor характеризуются не слишком широким модельным рядом.

JSD

Модель, которая стала востребованной несколько лет назад. Ее популярность достигнута благодаря невысокой цене, что не превышает четырех тысяч рублей. Это прибор компактных размеров, поэтому является идеальным вариантом для помещения с небольшими габаритами. Благодаря цифровому дисплею процесс использования колонки довольно простой. Vektor JSD 20 реализуется в нескольких цветах: белом, золотом и серебряном.

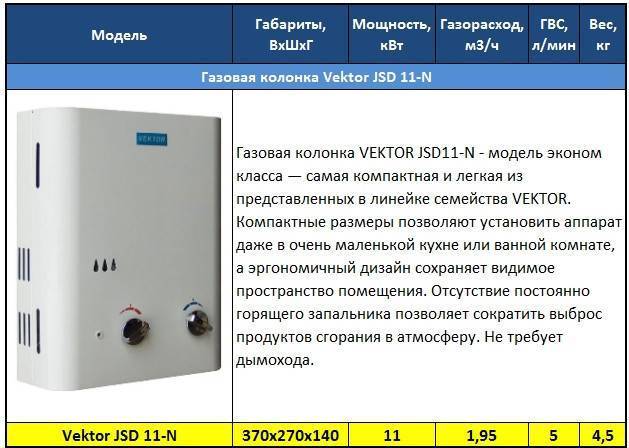

JSD 11-N

Подойдет для установки в небольшой столовой или ванной комнате. Она оборудована автоматическим датчиком, который контролирует угасание пламени и направлен на защиту теплообменника от перегревания.

Lux Eco

Считается самой новой и современной моделью газовых колонок Vektor. Эта модель функционирует аналогично двум предыдущим, но оснащена более совершенной системой безопасности. В камере сгорания имеется водяное охлаждение. Благодаря модернизированной системе управления у пользователя есть возможность самостоятельной регуляции и выставления температурного режима. Эта модель подготовлена к перепадам магистрального давления. Внешний вид устройства характеризуется привлекательностью, которая достигнута наличием зеркальной панели. «Lux Eco» – привлекательные, аккуратные и интересно оформленные бытовые приборы стандартной комплектации.

Отзывы домовладельцев свидетельствуют о том, что эксплуатация колонок простая и продолжительная. Специальные автоматические элементы делают ее работу еще проще и продуктивнее. Преимуществом для потребителя служат вмонтированные часы и информативный дисплей. Люди, купившие данное оборудование, отмечают его хорошую мощность, которой хватает для того, чтобы обеспечить не одну точку забора воды.

Внутренние поломки

Теперь посмотрим, какие нежелательные явления могут происходить внутри самой колонки:

Водяной контур

Чаще всего приходится сталкиваться с такими проблемами:

  1. Засорились «родные» фильтры, имеющиеся в составе некоторых колонок.
  2. Уменьшилось проходное сечение из-за отложений накипи.

Твердый налет, в обиходе именуемый накипью, образуют растворенные в воде соли магния и кальция. Скорость образования накипи тем больше, чем выше температура воды, поэтому в первую очередь от этой проблемы страдает теплообменник. Его тонкие трубки забиваются очень легко, в результате чего падает напор со всеми вышеописанными последствиями.

Сегодня выпускается целый ряд эффективных средств, позволяющих очистить трубопровод от накипи. Если используется специальный состав для газовых колонок, теплообменник можно не демонтировать. Достаточно отсоединить от него подводящую трубу и слить воду, открыв на смесителе кран для горячей воды.

Водяные контуры газового водонагревателя

Затем на входном патрубке теплообменника с помощью хомута закрепляется резиновый шланг, в который через лейку осуществляется заливка реагента. Заливать нужно медленно, иначе из-за бурной реакции средство выплеснется наружу.

Средства для удаления накипи имеют в своем составе весьма агрессивные компоненты, например, соляную кислоту. Работая с ними, надо щепетильно соблюдать правила техники безопасности и пользоваться средствами защиты – перчатками и очками.

После 2-часовой выдержки подводящую трубу снова подсоединяют к теплообменнику, открывают корневой вентиль и прогоняют через колонку некоторое количество воды.

Если специальное средство для колонок раздобыть не удалось, можно использовать любое, но тогда теплообменник нужно будет снять и промыть отдельно. В противном случае может пострадать важный элемент колонки – алюминиевый редуктор.

Если приобрести реагент заводского изготовления вы по какой-то причине не можете, воспользуйтесь народным средством – раствором 100 г лимонной кислоты на 0,5 л воды.

Система розжига

В некоторых колонках искра для зажигания горелки генерируется батарейками – это т.н. электронный розжиг.

Причина объявленной водонагревателем «забастовки» может быть очень простой – батарейки сели и нуждаются в замене.

Запальник может тухнуть из-за того, что недостаточно долго (менее 20-ти сек) удерживалась нажатой кнопка розжига – биметаллическая пластина не успела нагреться.

Система дымоудаления

Наросты сажи могут образовываться не только в дымоходе, но и внутри колонки – на теплообменнике. Периодически его нужно чистить.

В турбированных колонках причиной плохой тяги может стать забарахливший вентилятор.

Современные проточные водонагреватели сильно отличаются от устаревших моделей, поэтому перед покупкой нужно изучить основные характеристики оборудования. : рекомендации специалистов и обзор моделей.

Технологию выполнения работ по прокачке скважины после бурения рассмотрим в статье. А также читайте полезные советы по выбору оборудования.

Автоматика

Из средств автоматики чаще всего выходит из строя резиновая мембрана, контактирующая с водой. Она может деформироваться или растрескаться. Данный элемент необходимо заменить.

Выбирая новую мембрану, отдавайте предпочтение изделиям на силиконовой основе – они являются наиболее надежными и долговечными.

Сравнительно часто выходит из строя и датчик тяги. Для проверки работоспособности нужно замерять его сопротивление, подключив к клеммам тестер. Прибор должен показать «бесконечность».

Поиск и устранение причин

Итак, почему не включается газовая колонка? Виной может стать целый ряд ситуаций:

  1. Ошибка в подсоединении труб;
  2. Отсутствие тяги в дымоходе;
  3. Высокая чувствительность защитного реле;
  4. Разряженные батареи системы зажигания;
  5. Слабый напор воды или его полное отсутствие;
  6. Загрязнение фильтров;
  7. Деформация мембраны.

Рассмотрим все перечисленные причины более подробно и разберём эффективные методы их устранения:

Причина №1: ошибка в подсоединении труб

Система защиты водонагревателя сама перекрывает подачу газа, если допущены ошибки в подключении труб. Чтобы не допустить такого, попросту придерживайтесь простой и понятной схемы:

Причина №2: отсутствие тяги в дымоходе

Из-за загрязнения дымохода в результате накопления сажи или попадания в него строительного мусора вектор движения продуктов горения меняется вплоть до противоположного. Это грозит двумя опасностями:

Возвращающаяся смесь угарного газа с воздухом тушит горелку . В результате срабатывает система защиты, и работа газового водонагревателя блокируется;

Возвращающаяся смесь угарного газа с воздухом проникает в жилые помещения . Этот вариант ещё хуже, так как несёт опасность здоровью и даже жизни домочадцев. Возможен он в том случае, когда силы «опрокинутой» тяги недостаточно, чтобы затушить огонь.

Разберёмся в том, что делать в описанной ситуации:

ФотоОписание
В первую очередь проверьте, не установил ли кто-нибудь над выходом вентиляционной шахты спутниковую антенну. Этого может оказаться вполне достаточно, чтобы создать эффект обратной тяги. В таком случае проблему можно решить переговорами с соседями без вызова специалистов по очистке дымоходов.
Вызовите специалистов для чистки вентиляционного канала. Если никакие внешние факторы не мешают выходу продуктов горения, значит, причина отсутствия тяги однозначно заключается в засорении дымоотвода. Можно попробовать прочистить его и самостоятельно, но есть опасность того, что вы без соответствующего опыта своими действиями повредите соседские ответвления.

Причина №3: высокая чувствительность защитного реле

Загорается газовая колонка, после чего в скором времени затухает? В этом случае проблема, скорее всего, заключается в слишком чувствительном реле, у которого от перегрева срабатывает защита. Есть два варианта решения проблемы:

Временный . Следует открыть форточку, чтобы снизить температуру в комнате;

Радикальный . Окончательно решить проблему можно лишь заменой реле.

Причина №4: разряженные батареи системы зажигания

Ещё одной причиной, почему не загорается основная горелка, могут быть севшие батарейки. Определить это можно по холостым щелчкам пьезового элемента зажигания во время включения горячей воды.

Стоит также отметить, что описанная проблема касается исключительно водонагревателей, снабжённых автоматической системой включения.

Причина №5: недостаточно сильный поток воды или полное его отсутствие

Для того чтобы газовая колонка включилась, должен присутствовать напор воды определённой силы. Если же он слишком слабый, то агрегат не включится. В таком случае сначала следует уточнить источник проблемы, открыв кран с холодной водой в ванной:

Если уровень подачи воды и там слабый , значит, что дело в системе городского водоснабжения. Здесь вы ничего поделать не сможете, придётся ждать;

Если же жидкость бежит нормально , скорее всего, засорилась сама колонка.

Во втором случае можно вызвать мастера, а можно попробовать прочистить аппарат самостоятельно. Инструкция выглядит так:

  1. Перекрываем подачу газа;
  2. Откручиваем трубы;

  1. Снимаем газовую колонку с петель;

  1. Устанавливаем её вверх дном на столе;
  2. Шприцом вливаем внутрь специальную жидкость для очистки. Цена такой смеси не очень высокая, и приобрести её можно в любом специализированном магазине;
  3. Оставляем агрегат на пару часов.

Причина №6: загрязнение фильтров

Ещё одной причиной неправильной работы колонки может стать загрязнение фильтров. Накипь, ржавчина и иные нерастворимые примеси со временем забивают решётки, и те нуждаются в очистке. При этом речь идёт не об одном объекте, а сразу о нескольких:

ФотоНазвание и месторасположение фильтра
Водяной узел в самой колонке. В некоторых случаях его можно прочистить описанным выше способом, в других придётся разбирать аппарат и чистить решётку вручную или же полностью менять её.
Фильтр грубой очистки. Находится на трубе, подающей в водонагреватель холодную воду.
Фильтр на смесителе.

Причина №7: деформация мембраны

Не работает газовая колонка также и в случае появления трещин, разрывов или иных деформаций на мембране. В таком случае необходимо выполнить её замену.

Как устроена газовая колонка

К главным составляющим колонки Вектор относят:

  • газоотводящее устройство;
  • теплообменник;
  • газовую горелку;
  • клапан для предохранения и датчик перегрева;
  • водогазовый узел.

Подобная конструкция считается довольно простой. Автоматический розжиг включается с помощью поворотного крана. После его открытия предохранительный клапан начинает постепенно запускать газ в горелку. После того как газ проходит все стадии горения освобождается определенное количество энергии. Она предназначена для быстрого нагрева жидкости. Данный процесс происходит в период прохождения воды через теплообменник. Кстати, дымоход не всегда является обязательным дополнением к газовым колонкам Вектор.

Оборудование способно работать как на сжиженном, так и на природном газе. Данное обстоятельство обязательно прописывается в инструкции по эксплуатации.

Что лучше выбрать для дома: бойлер или проточный водонагреватель?

Диафрагма газового блока

Включение газовой колонки невозможно, если произошел порыв мембраны

из эластичной и прочной резины: она, в зависимости от давления воды, руководит поступлением газа в изделие.

Ремонт связан с трудностями — найти запасную диафрагму, которая изготавливается из прочной и эластичной резины, в розничной торговле весьма проблематично, да и стоимость их у дилеров очень завышена.

Совет! Для замены порвавшейся мембраны подойдет изделие из силикона — такая деталь более надежная и служит намного дольше.

Кроме диафрагмы, следует проверить весь газовый блок работающей колонки, там много деталей, и каждая может сломаться. Для разборки и последующего ремонта есть много рекомендаций, которые можно найти в интернете.

Газовая колонка Вектор JSD 11-N

Григорий

Отличная колонка для дачи, так как для этой модели просто не нужен дымоход. Из-за небольшой производительности продуктов сгорания выделяется настолько мало, что их можно выпускать прямо в атмосферу. На всякий случай потом проветриваем помещение. Также радуют небольшие размеры колонки и возможность подключения баллонного газа, чему порадовались наши соседи по дачному участку – у них в домике газа нет, а живут они на даче все лето. Теперь они тоже радуются наличию горячей воды и возможности искупаться или помыть посуду под теплой водой. Если бы еще колонка не тухла при изменении напора воды (на даче давление постоянно скачет), то было бы вдвойне замечательно. Но в целом мы довольны.

Достоинства:

  • Не нужен дымоход, что актуально для небольшого загородного дачного домика;
  • Большой диапазон регулировки температуры;
  • Возможность работы от баллонного газа, причем детали для подключения баллона не нужно приобретать отдельно – все идет в комплекте.

Недостатки:

  • Иногда тухнет, но это связано с перепадами давления – тут уж ничего не поделаешь;
  • Нет индикатора температуры, приходится регулировать нагрев на ощупь.

Инструкция по подключению и эксплуатации газовых колонок Vektor

Аппарат допускается к монтажу на кухнях или других нежилых отапливаемых помещениz[. Объем помещения не менее 8 метров куб. Работающий аппарат сжигает кислород, поэтому окно должно быть открывающимся, так как будет необходим приток воздуха. Для аппарата необходим дымоход.

Установка прибора допускается c разрешением местной газовой службы. Монтаж организуется специалистами службы.

Установка навесных агрегатов допускается только на несгораемых стенах, необходима специальная изоляция в виде оцинкованного листа.

Подключение воды к газовой колонке рекомендуется через фильтр. Подключение выполняется гибкими трубками диаметром 13 мм и длиной не более 1,5 м. При первом включении аппарата нежелательно попадание грязи, поэтому воду из водопроводной сети желательно предварительно слить.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали  возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если  загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Как осуществляется регулировка температуры

Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.

Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.

В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.

Отключение аппарата

Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.

Сделайте это следующим образом:

  • Закрыть кран горячей воды.
  • Перекрыть запорный газовый вентиль.
  • Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

  • Открыть на смесителе горячую воду.
  • Повернуть рычаг регулировки газа вправо до упора (находится слева).
  • Подождать, пока начнет течь холодная вода.
  • Перекрыть подачу газа и воды к устройству.

Недостатки

В числе наиболее часто встречающихся замечаний — сообщение о том, что батарейки, которые обеспечивают автоматический поджиг приходится менять очень часто, причем использовать желательно только качественные и дорогостоящие, но здесь же отмечается, в виде преимущества, независимость работы газовой колонки от наличия напряжения в электрической сети.

Некоторые пользователи сетуют на слишком жестко настроенную систему защиты, которая позволяет нормальную работу колонки только в случае небольшой проточности воды и при стабильности давления воды в системе. Большие изменения в температуре воды на выходе происходят в случае перепадов давления, а автоматическая подстройка температурного режима отсутствует. Выставить вручную необходимые показатели достаточно сложно, в любом случае есть сомнения в том, какой будет реальная температура воды на выходе.

Что касается поломок и ремонта колонок Vektor. Встречаются поломки агрегата, судя по отзывам, довольно часто. В числе наиболее уязвимых деталей называются трубка теплообменника. При снятии теплообменного узла для самостоятельной чистки многие пользователи испытали разного рода трудности. Не в каждом населенном пункте в магазинах имеются в наличии запасные части, разве что кроме теплообменника, да и цена на них не очень доступная. Отмечаются случаи, когда Горгаз отказывал в ремонте устройств, мотивируя отказ тем, что их сотрудники не достаточно знакомы с устройством водонагревателей этого типа.

Среди существенных недостатков устройства отмечается, что при длительной эксплуатации колонки (3-5 лет) нарушается процесс ее включения — из-за несвоевременного воспламенения газа он может сопровождаться взрывом. Естественно, хозяева начинают испытывать страх при запуске агрегата.

Изучив многочисленные отзывы о работе газовой колонке Вектор можно сделать некоторые выводы — эксплуатация устройства не настолько проста, как кажется на первый взгляд, она требует понимания основных моментов работы агрегата и обладания некоторыми навыками его рациональной эксплуатации. Возникновение некоторых неполадок в работе, скорее всего вызвано именно безграмотной эксплуатацией устройства для нагрева воды.

Обзор моделей

У каждого производителя техники есть самые удачные модели. Если говорить о марке Vektor, можно отметить несколько вариантов:

Vektor JSD 20

Ещё несколько лет назад этот газовый нагреватель завоевал признательность пользователей. Неудивительно, ведь цена оборудования еле дотягивала до 4000 рублей. Также, нельзя не заметить компактные размеры прибора. Из оснащения выделим автоматический розжиг и цифровой дисплей, которые значительно упрощают использование техники. Ещё один плюс для ценителей прекрасного — модель выпускается в трёх стильных цветах: белом, золотом и серебристом.

Характеристики:

  • Тип – проточный.
  • Размеры – 34х60х18см.
  • Нагрев – газовый.
  • Мощность – 20кВт.
  • Производительность – 10л/мин.
  • Защита – контроль газа.
  • Особенности: термометр, автоподжиг, индикатор включения, цифровой дисплей.

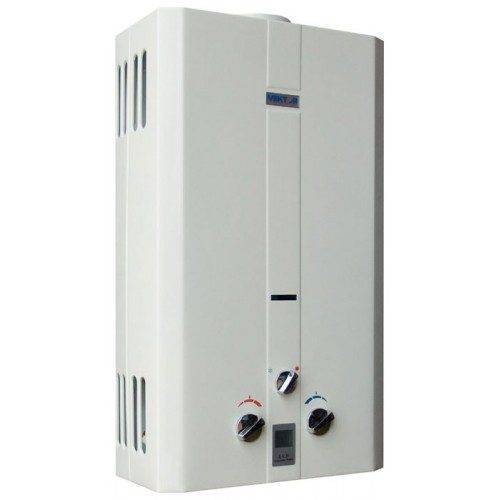

Vektor Lux Eco JSD 20-1

Компания сделала шаг вперёд и выпустила новую модель – люкс эко. Колонка оснащена теми же функциями, что и другие, но уже имеет усиленную безопасность. Также, усовершенствовано управление, которое позволяет выбирать и регулировать режимы температуры. Что касается дизайна – нагреватель имеет оригинальное зеркальное покрытие и один из рисунков на выбор. В комплекте находится сам нагреватель, кран, душ, крепёжные элементы и инструкция.

Характеристики:

  • Тип – проточный.
  • Размеры – 64х35х20см.
  • Нагрев – газовый.
  • Мощность – 20кВт.
  • Производительность – 10л/мин.
  • Защита – контроль газа.
  • Особенности: режим «Зима/Лето», автоподжиг, цифровой дисплей.

Vektor JSD 11-N

Водонагреватель отличается качественным медным теплообменником — это позволит продлить «жизнь» прибора. Бездымоходная колонка имеет горелку из нержавеющей стали. Все детали техники высокого качества. В сочетании с высокой производительностью и невысокой ценой нагреватель по праву считается одним из популярных среди модельного ряда. Также оборудование оснащено многоуровневой защитой, для предотвращения неполадок и утечки газа. В отличие от предыдущих «собратьев», JSD 11-N работает на сжиженном газе.

Характеристики:

  • Тип – проточный.
  • Размеры – 37х27х14см.
  • Нагрев – газовый.
  • Мощность – 11кВт.
  • Производительность – 5л/мин.
  • Защита – контроль газа.
  • Особенности: автоподжиг.

Выявление причины почему не зажигается газовая колонка и устранение поломки

Для определения причины отсутствия пламени в фитиле колонки необходимо:

  • Открыть лицевую панель прибора.
  • Проверить состояние форсунки и отверстия подсоса воздуха, трубки подачи газа в запальник. При наличии сажи, грязи: удалите ее из фитиля.

Система розжига полуавтоматических газовых колонок.

Исследовать пьезоэлемент на наличие генерации искры. При ее отсутствии, осмотрите провода, клеммы на механические и другие повреждения. Окислы на контактах должны быть удалены, повреждения устранены.

  • Определить напряжение термопары. Для проверки теплового генератора открутите специальный штекер электрического клапана. Аккуратно извлеките специальный кабель, который идет от термопары. Используя мильтиметр в режиме проверки постоянного напряжения, подсоедините один щуп через зажим типа «Крокодил» к внешней оболочке, другой прислоните к центральному контакту. Так как высота размещения между контактами небольшая, следите за тем, чтобы щупы не соприкасались друг с другом. Зажигалкой прогрейте рабочий конец термопары. Если показания вольтметра будут соответствовать 15 – 30 мВ, деталь исправна, при других значениях генератор необходимо заменить. Если специальный провод не пригоден для дальнейшего использования, производят замену всей термопары.
  • Исследовать катушку индуктивности клапана. В разъем клапана, который освободился при проверке термопары, один конец щупа вставьте в середину разъема, другой на его корпус. Тестер в режиме омметра. Сопротивление катушки должно быть в диапазоне 10 — 15 Ом. При обрыве цепи или ее замыкании омметр зафиксирует значение 1 или 0 соответственно. Катушка меняется модульно, вместе со штоком и клапаном.

Проверить исправность контролирующих датчиков. При комнатной температуре управляющие контакты датчика находятся в замкнутом состоянии. Мультиметром, в режиме проверки диодов, исследуйте два вывода датчика на наличие целостности цепи. Показание тестера при исправном датчике будет равно 0, в других ситуациях, когда значения соответствуют 1 или сопротивлению 1 — 600 Ом, его нужно изъять, а на его место установить исправный.

Протестировать состояние проводов и соединений. Провода с контактами датчиков соединяются пайкой мягким припоем, с электромагнитом и термопарой специальным штекером. Внимательно осмотрите провода, места пайки, разъемное соединение. Иногда в местах пайки образуются микротрещины, из-за которых нарушается целостность всей цепи.

После каждого устраненного замечания желательно проверить зажигается или нет колонка.

Рассмотрим на примере моделей газовых проточных водонагревателей Бош WR10.B, WR13.B, WR15.B производства Германия, для рынков России, Украины, Белоруссии. Различаются эти модели количеством нагретой воды.

Перед запуском проверьте, открыт ли газовый и водный вентиль, вставлены ли две батарейки типа R мощностью 1,5 В. Эти модели нагревателей оборудованы электророзжигом, о чем свидетельствует индекс В в конце названия. Электророзжиг происходит при помощи батареек.

Для включения аппарата нужно нажать кнопку включения на передней панели устройства, колонка подготовлена к работе, находится в режиме ожидания. Для того, чтобы пошла подогретая вода, требуется просто открыть кран. В этот момент загорается запальное пламя и через четыре секунды зажигается главное пламя, таким образом, запальное пламя тухнет приблизительно спустя двадцать секунд.

У этих устройств нет постоянно горящего фитиля, что является экономичным, так как нет постоянного расхода газа. При длительном перерыве в работе в газовой системе может скопиться воздух, который будет препятствовать правильной работе запальника и, как следствие этого, не сможет произойти загорание главной горелки.

Для устранения этой проблемы требуется открывать и перекрывать кран горячей воды несколько раз. Регулировка подогрева воды происходит за счет снижения ее потока, при помощи поворота вентиля по часовой стрелке она уменьшается, против часовой стрелки соответственно наоборот, повышается поток и уменьшается температура. При маленькой температуре воды снижаются затраты газа и меньше образуется накипь в теплообменнике.

На видео кроме процедуры запуска можно узнать и про настройку колонки:

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ……………………………..

  • Изображение
  • Текст

3

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ …………………………………………………………………… 4

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ …………………………………………………………………….. 5

2.1 Назначение изделия …………………………………………………………………………………….. 5 2.2 Технические характеристики …………………………………………………………………………. 5 2.3 Состав изделия ……………………………………………………………………………………………. 5 2.4 Описание аппарата и назначение основных узлов …………………………………………. 8 2.5 Габаритные и монтажные размеры ……………………………………………………………….. 9 2.6 Схема электрическая ………………………………………………………………………………….. 12

ПОРЯДОК УСТАНОВКИ ………………………………………………………………………………….. 13

3.1 Место установки …………………………………………………………………………………………. 13 3.2 Монтаж аппарата ……………………………………………………………………………………….. 13 3.3 Подключение воды …………………………………………………………………………………….. 14 3.4 Подключение газа ………………………………………………………………………………………. 17

3.5 Подключение аппарата к баллону со сжиженным газом ……………………………….. 17

3.6 Установка дымохода для отвода продуктов сгорания (кроме модели JSD11-N) 17 3.7 Установка водонагревателя JSD11-N (без подсоединения к дымоходу) ………… 18

ИСПОЛЬЗОВАНИЕ АППАРАТА ………………………………………………………………………. 20

4.1 Включение аппарата …………………………………………………………………………………… 20 4.2 Регулирование степени нагрева воды …………………………………………………………. 20 4.3 Выключение аппарата на длительное время ……………………………………………….. 21 4.4 Предохранение от замерзания ……………………………………………………………………. 21

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ………………………………………………………………….. 22

5.1 Осмотр ………………………………………………………………………………………………………. 22 5.2 Уход ………………………………………………………………………………………………………….. 22 5.3 Техническое обслуживание …………………………………………………………………………. 23

5.3.1

Чистка горелки

…………………………………………………………………………………………………………. 23

5.3.2

Чистка фильтров воды и газа

………………………………………………………………………………. 23

5.3.3

Чистка теплообменника

…………………………………………………………………………………………. 23

5.3.4

Замена уплотнительных соединений

…………………………………………………………………. 24

5.3.5

Проверка герметичности газовой и водяной систем аппарата

……………………… 24

5.3.6

Проверка работоспособности датчика тяги

………………………………………………………. 24

5.3.7

Проверка работоспособности датчика перегрева теплообменника

…………….. 24

5.3.8

Внеочередная чистка аппарата

……………………………………………………………………………. 24

5.3.9

Проверка работоспособности датчика системы ODS (для модели JSD11-N)

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ …. 25

ПРАВИЛА ХРАНЕНИЯ ……………………………………………………………………………………. 27

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА …………………………………………………………………. 28

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ……………………………………………………………………… 28

10 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ………………………………………………………………………………………………… 29

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
