Создаем усилитель из музыкального центра своими руками

Пошаговое руководство по изготовлению

Работы по изготовлению усилителя звука выполняются в соответствии со следующим руководством. Как сделать усилитель для колонок:

Если в работе будет использоваться не покупная макетная плата, а самостоятельно изготовленный модуль, следует в первую очередь заняться его оформлением. С помощью обыкновенной кисточки и лака на плате прорисовываются дорожки, соответствующие топологии выбранной схемы

Обратите внимание на то, что пересекающихся канавок в схеме быть не должно.
Плата высушивается, а затем погружается в заранее разведенный раствор хлорного железа. Модуль следует травить в течение длительного времени – от нескольких часов до суток

В том случае, если раствор хлорного железа подогревается, времени на травление уйдет намного меньше, но и понизиться качество защитного слоя.
На плате с помощью дрели высверливаются отверстия под выбранные радиоэлементы.
Канавки, расположенные на плате, покрываются припоем. Затем следует черед установки радиодеталей, монтаж которых следует производить в точном соответствии с выбранной схемой. После предварительного монтажа все детали запаиваются.
Радиатор монтируется на плоскости подложки платы.
С помощью паяльной станции соединяются провода, ведущие на звуковой выход.
К практически собранному усилителю присоединяются колонки.
На вход подается сигнал с помощью обычного плеера или смартфона.
Подается питание и проводится окончательный тест собранного усилителя.

На что следует обратить внимание при выборе

В стремлении выбрать самый качественный МЦ, покупателям приходится учитывать множество различных моментов. Любителям петь дома подойдет устройство с караоке, меломанам более предпочтительным будет аппарат, имеющий качественный ЦАП, также важен материал, из которого была изготовлена их акустическая система. Хороший музыкальный центр всегда обладает разумным балансом между ценой и набором характеристик, которые предлагаются за эту цену

Итак, в первую очередь стоит обратить внимание на:

CD-проигрыватель, количество дисков, которые можно поставить в систему (стало менее актуально с приходом USB-носителей, теперь файлы, чаще всего, располагаются на одном носителе).
Наличие активной системы подавления шумов (Dolby B/C/S). Сейчас производители чаще устанавливают цифровые тюнеры, хотя еще недавно можно были встретить множество аппаратов с аналоговыми.
Наличие качественного FM—AM-модуля

Особенно важно для тех, кто любит слушать радио. Важно, чтобы модуль имел тонкие возможности настройки каналов, шумоподавление и память на 20-30 радиостанций

Некоторые отечественные радиостанции до сих пор вещают на частоте УКВ, поэтому, неплохо, если модель будет уметь работать с ультракороткими частотами.
Качество звука
Здесь важно обратить внимание на несколько аспектов. Во-первых, выходная мощность усилителей
Не секрет, что в недорогих МЦ используют достаточно простые (упрощенные) акустические решения, что, разумеется, сказывается на звучании. За звучание в моделях среднего класса (и выше) отвечают более качественные CD-транспорты, поэтому и звук у них гораздо лучше, насыщеннее, объемнее. Во-вторых, одна из самых важных деталей МЦ – ЦАП. Аудиопроцессор – это сердце любой акустической системы. Именно он отвечает за все актуальные процессы, происходящие во время работы устройства (качество звука, повышение и понижение частот, обработка и постобработка сигнала). Не все модели оснащены ЦАПом, поэтому, при рассмотрении того или прибора следует обращать внимание на этот пункт.
Внешний вид (дизайн и габариты). Если вам необходимо портативное устройство с караоке, то, скорее всего, ваш выбор падет на микросистему. Такой аппарат будет компактным, его легко перемещать по комнате и транспортировать. Музыкальный центр и караоке – понятия не только совместимые, но и взаимосвязанные. Дизайн, как известно, дело вкуса, и здесь каждый выбирает по своему усмотрению. Благо, на сегодняшний день рынок предоставляет массу решений: от ультрасовременного пост-хай-тека до строгой и сдержанной классики и модерна (в продаже имеются минисистемы, стилизованные под животных или отдельные элементы декора).

Опираясь на эти простые правила можно без труда подобрать себе хорошую акустическую систему, которая прослужит длительное время, и будет вызывать лишь положительные эмоции

Впрочем, есть нюансы, на которые не менее важно обратить внимание

Как сделать MP3 USB bluetooth музыкальный центр своими руками


Bluetooth музыкальный центр

Старт сборки начинается с покупки деталей на Алиэкспресс. Здесь может быть небольшая лотерея. Не ведитесь на самые дешевые предложения. Ориентируйтесь на количество заказов и на отзывы магазина. Кроме того, продавцы хитрят. Модули могут быть одинаковыми, но с разными прошивками (будет говорить с вами по китайски )). Итак, модуль установленный в этот центр похоже уже не продается, вот вариант MP3 FM USB bluetooth модуля для его замены http://ali.pub/4bhc8c .  УНЧ применен цифровой — маленькая платка с питанием +5 Вольт и двумя каналами мощностью по 3 Ватта. Вот ссылка на покупку 10 таких платок http://ali.pub/1d72mx.  Блок питания подобран готовый на 5 Вольт и током 2 Ампера, лучше 3 Ампера. Схему мини музыкального центра не составлял. На платах вся маркировка и прилагаемые проводники позволяют собрать схему с минимальными пайками. Динамики для мини центра взяты с кинескопного телевизора (честно, я уже отказываюсь их брать бесплатно на разборку). Корпус сделан из обрезков плит OSB, подробности смотрите ниже.

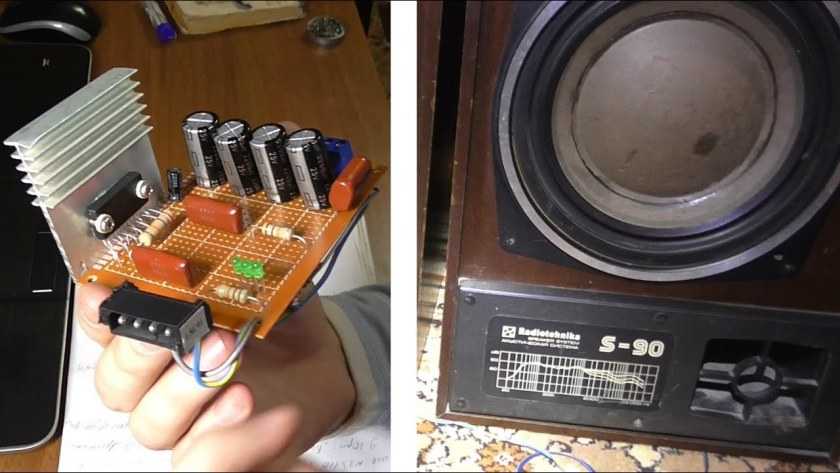

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

  • печатная плата;
  • блок питания на 9 вольт;
  • микросхема серии TDA;
  • рамка;
  • конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
  • постоянный резистор. 10 Ом 4,7 Ом;
  • кнопка — переключатель;
  • входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

  • Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
  • Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
  • Для устранения неполадок включите устройство в тестовом режиме.
  • Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

  • Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
  • Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
  • На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
  • Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
  • Радиатор устанавливается на плоскости подложки платы.
  • Паяльная станция соединяет провода, ведущие к аудиовыходу.
  • Колонки подключены к практически собранному усилителю.
  • Сигнал вводится с помощью обычного плеера или смартфона.
  • Подается питание и выполняется финальное испытание собранного усилителя.

Разметка, складывание и склеивание подставки под телефон

Требуется отметить все линии сгиба кончиком ножниц, а затем сложить деталь в соответствии с фотографиями. Приклеить задние клапаны вниз, а затем протолкнуть вверх через отверстие в верхней части платформы, пока клапаны деталей не совместятся. Затем приклеить все пять клапанов с трех сторон. Клапан на дне не приклеивается. Он просто упирается в подставку, когда все остальное приклеено.

Увидели кусок пены или пенопласта в двери? Будьте осторожны, работают грабители

Райан Гослин: 5 звезд, которые начинали карьеру в «Клубе Микки Мауса»

Морская свинка думает, что она тоже кошка-сфинкс

Электронная часть MP3 USB bluetooth музыкального центра

Как сделать MP3 FM USB bluetooth мини музыкальный центр своими руками / Электронные самоделки

Получив по почте весь комплект деталей сразу не паяя проверьте работоспособность MP3 USB bluetooth модуля, мне один пришел неисправный (деньги вернули). Подробности соединения всех деталей смотрите на видео и фото. К УНЧ подключались динамики от цветного кинескопного телевизора. Динамики демонтированы с проводами и разъемами подключения. Гнездо подключения на плате телевизора тоже было извлечено при помощи паяльника. Гнезда подключения динамиков припаяны на плату УНЧ. Питание от блока 5 Вольт подаем УНЧ и на модуль. При подаче сигнала на УНЧ через проводники разъема звук шел с конкретным фоном (смотрите видео), для устранения фона была снята направляющая разъема линейного выхода на плате и на штырьки установлена и припаяна плата УНЧ. Возможно вам придется при настройке подать питание на модуль минуя микросхему стабилизатора питания. Сборка схемы показала работоспособность такого варианта включения MP3 FM USB bluetooth модуля.

MP3 модули

Детали для сборки class=»aligncenter» width=»1024″ height=»576″ Динамики от телевизора

Установлены гнезда на УНЧ

Сборка схемы

Доработка модуля

Штырьки свободны

Установка УНЧ на модуль

УНЧ на модуле

Усовершенствованная схема центра

как разобрать колонки samsung-?

Музыка — это одно из любимейших развлечений человека. Она сопровождает его везде в дороге, на работе, учёбе и, конечно же, дома. Хорошая музыка, конечно, здорово, но не надо забывать и о том, что для наслаждения любимыми композициями нужен качественный звук. Для того чтобы его достичь было придумано такое электротехническое устройство, как музыкальный центр. В течение длительного времени его электронная начинка корректировалась и дорабатывалась, а все для того, чтобы расширить его функциональные возможности, в частности, для улучшения звука.

Sony RX55 Кто нибудь знает как разобрать колонки от этого муз.

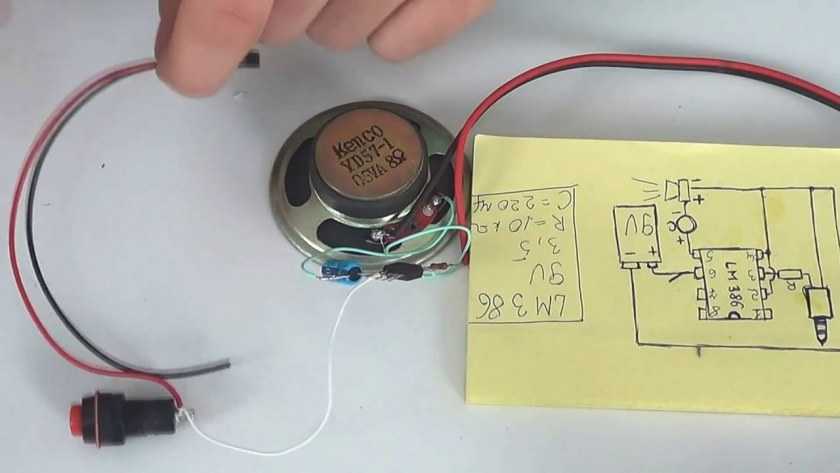

Как сделать простейший усилитель звука

Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.

А начнем с просмотра авторского видеоматериала

Итак, что же нам понадобится, чтобы собрать усилитель: — коннектор для кроны; — крона на 9 вольт; — динамик 0.5-1 Вт и сопротивлением 8 Ом; — мини джек на 3.5 мм; — резистор на 10 Ом; — выключатель; — микросхема ЛМ386; — конденсатор на 10 вольт.

Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.

Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.

Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.

Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике.

После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.

Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.

От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.

После этого можно припаять проводок от минуса конденсатора к плюсу динамика.

Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.

После этого соединяем этот провод с четвертой лапке микросхемы.

Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.

К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.

Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.

Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.

Минус или массу от джека нужно припаять к минусовому контакту на динамике.

В заключении остается припаять минус от коннектора кроны к минусу на динамике.

После таких несложных манипуляций можно получить очень эффектный усилитель, который мы будем использовать для изготовления портативной колонки для планшета или смартфона.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

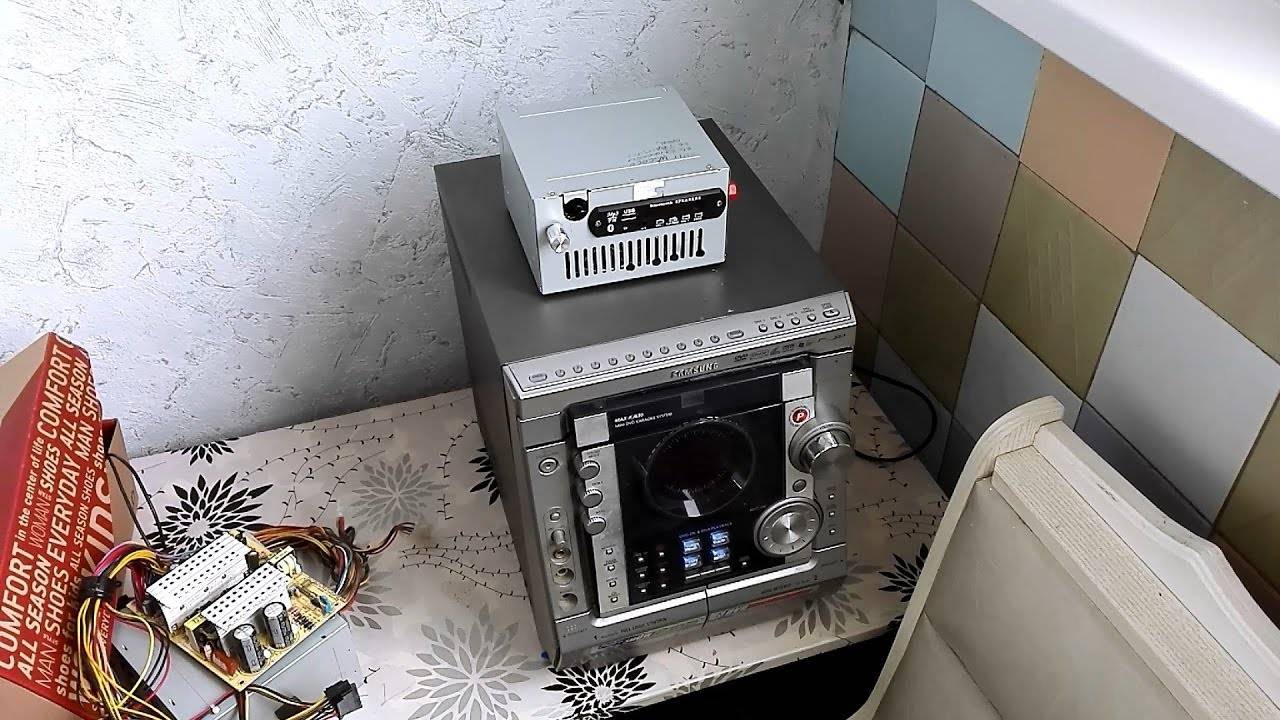

Усилитель из музыкального центра: пошаговая инструкция

Усилитель можно сделать своими руками. Подключение осуществляется достаточно просто, и никаких дополнительных приспособлений кроме кабеля-переходника не нужно. Делаем следующее:

  1. Осматриваем устройство. Ищем разъемы (обычно они расположены на задней панели). Нам нужен порт, к которому можно было бы подключить шнур тюльпан. У него такое название, поскольку присутствует разветвление на три цвета: желтый, красный и белый.
  2. Чтобы правильно выбрать тюльпан, необходимо объяснить продавцу для чего он будет использован. Возможно, продавец спросит у вас об устройстве, к которому будет подключен усилитель.
  3. После обнаружения необходимых разъемов вставляем штекеры в соответствующие порты. Для определения просто соотносим цвета.
  4. Вторую сторону кабеля подключаем к устройству.
  5. Подключение завершено, но потребуется настройка аппарата. Она не зависит от модели или типа музыкального центра. Последний просто нужно перевести в режим
  6. Можно включать мелодию.

Аналогичным способом можно подключить его к любому современному проигрывателю, например, к компьютеру, планшету или телефону. Используем тот же кабель тюльпан для соединения устройства и компьютера. А еще этот способ может быть использован для подключения усилителя к музыкальному центру.

Осуществить подключение музыкального проигрывателя к любым другим устройствам очень просто. Не нужны никакие другие приборы или приспособления. Достаточно подключать кабель тюльпан к обоим приборам и осуществить настройку.

Подключение антенны

Даже правильно рассчитанная и хорошо сделанная антенна будет работать плохо, если допустить ошибки в подключении.

Нужно соблюдать следующие условия:

  1. Использовать экранированный кабель.
  2. Надежно пропаивать контакты и разъемы.
  3. Следить за плотным соединением жилы и экрана с входной группой радио.
  4. Заземлять антенну.
  5. При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.

Если качество приема не устраивает, а изменение расположения и направления антенны не помогает, придется ставить усилитель.

Несложная и малозатратная схема такого устройства собирается, например, на микросхеме фирмы RFMD SPF5043Z. Достоинство конструкции — плату можно сделать без химии на 2-стороннем текстолите размером 15-20 мм и разместить в экранированный корпус.

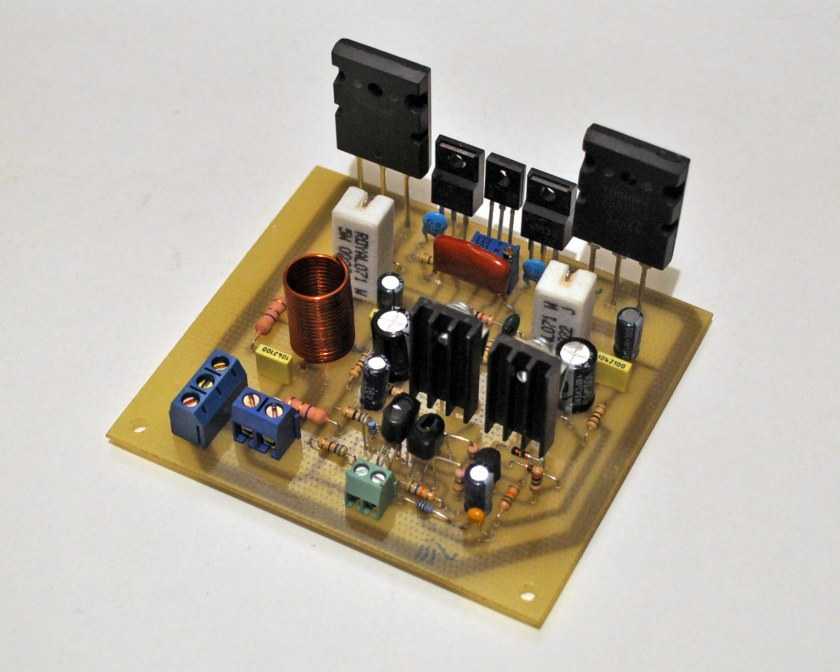

Простой усилитель звука своими руками

Собрать своими руками аудио усилитель звука без микросхем можно собрать на любых транзисторах, включая как биполярные, так и полевые. Приминение полевых транзисторов в выходном каскаде предоставило создать устройство, приближающееся по характеристикам к ламповым конструкциям.

Схема владеет следующими характеристиками:

  • АЧХ линейна в диапазоне 20 Гц-100 кГц
  • Коэффициент искажений на 1 кГц не превышает 0,003%
  • Выходная мощность 10 ватт на нагрузке 8 Ом

Для раскачки выходного каскада потребуется напряжение 0,7 вольт, которые должен обеспечить предварительный каскад. Операционный усилитель NE5534 можно заменить отечественным ОУ КР140УД608. Стабилитроны должны быть рассчитаны на напряжение стабилизации 18 вольт. 1N4705 можно заменить двумя последовательно включенными полупроводниками на 9 вольт каждый.

Источник

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Лучше всего взять обыкновенную фанеру с толщиной листа, не превышающей одного сантиметра. Также могут быть использованы алюминиевые листы, двухсторонние текстолитовые платы и прочие похожие материалы.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

  • корпус;
  • штекер;
  • блок питания;
  • микросхема;
  • кнопка-выключатель;
  • проводки;
  • охладительный радиатор;
  • шурупы;
  • термоклей с термопастой;
  • паяльник и канифоль.
  1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
  2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
  3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.

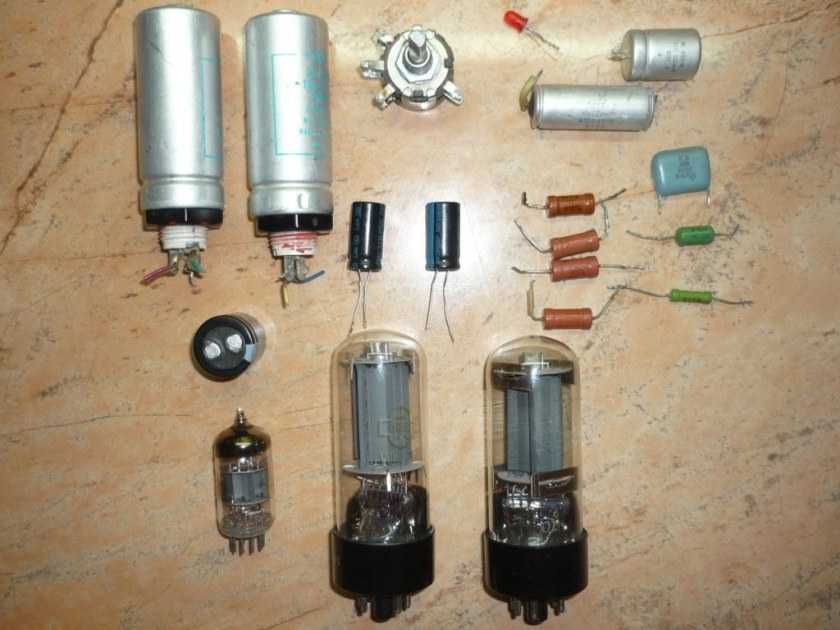

  4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.

  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

  • PA01 – 50
  • OPA12 – 60
  • TSC1468 – 120
  • PA04 – 400
  • PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Что понадобится для работы

Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:

  • собственно плеер, интерфейс чтения современных носителей;
  • отвертка для разборки корпуса;
  • паяльник;
  • провода для монтажа, припой и флюс;
  • мультиметр для проведения измерений;
  • шуруповерт;
  • сверла малого диаметра и пара саморезов для крепления панели.

Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.

Вариант расположения модуля в музыкальном центре

Особенности распространения радиоволн

На качество передачи информации влияют осадки в виде снега и дождя, а также источники электромагнитных помех:

  • распределительные подстанции;
  • линии электропередачи;
  • работающий у дома крупногабаритный транспорт.

Например, однотонный низкочастотный звук в магнитоле — следствие работы расположенного недалеко генератора переменного тока.

Дальность распространения волны зависит от мощности радиостанции.

При отражении радиоволн от препятствий они взаимно усиливаются при синфазном сложении или ослабляют друг друга в случае противофазы. Кроме этого, если присутствует синфазное переотражение от поверхности земли, то формируются участки с максимальным уровнем сигнала — зоны Френеля.

Картина распределения волн для выбранного места определяет диаграмму направленности антенны, которая нужна, чтобы обеспечить качественный прием.

Изделия промышленного изготовления

Сегодня можно выбрать FM-антенну для музыкального центра из большого ассортимента товаров. Большая часть из них предназначена для размещения в помещении (комнате).

Изделия чаще всего представляют собой полуволновые диполи, эргономичные прямоугольные рамки, вертикальные телескопические штыри с возможностью ручного изменения длины вибратора. Встречаются активные FM-антенны для музыкального центра. Их применение в условиях жилого помещения чаще всего приводит к усилению многочисленных переотраженных сигналов.

Для приема FM-радиостанций в условиях сельской местности или дачи предпочтение следует отдавать узконаправленным многоэлементным активным антеннам типа «волновой канал». Они представлены не так широко и их цена может достигать нескольких тысяч рублей.

Как правильно создать усилитель звука

В первую очередь для сборки подобного прибора для колонок понадобятся инструменты, а также требуемые комплектующие элементы. Схемы простейших усилителей собираются посредством паяльника, обустроенного на опоре высокой степени устойчивости. Желательно применять определённые паяльные станции.

В процессе собственноручной сборки усилителя для осуществления тестирования соответствующей схемы, либо применения на протяжении непродолжительного периода времени, хорошим вариантом станет модель на проводе, однако для неё понадобится много свободного пространства для расположения комплектующих элементов.

Плата печатного типа выступает гарантией максимальной компактности прибора и удобного использования в будущем.

Востребованный и доступный по ценовой категории усилитель, предназначенный для наушников, либо небольших динамиков, изготавливается на основе микросхемы, представляющей управляющего небольшого размера блока с вшитыми комплектом команд для управления электросигналом.

К схеме с нужной микросхемой следует присоединить пару резисторов и, конечно же, конденсаторов. В общей сложности цена усилителя, собранного своими руками, окажется намного ниже стоимости аппаратуры, приобретённой в специализированном магазине, при этом ограничение функционала заключается в изменении громкости сигнала.

Не стоит забывать об особенностях усилителей одноканального назначения, самостоятельное изготовление которых осуществляется на основе, как схем TDA, так и их аналогов.

В зависимости от приобретённой микросхемы, а также мощности устройства повышается размер нужного радиатора. При сборке усилителя внутри корпусной части, нужно заблаговременно продумать место, предусмотренное под теплоотводом.

К ещё одной особенности создания усилителя собственными руками, как показано на фото, относится минимально потребляемая мощность, что даёт возможность применять упрощённый усилитель в машинах, в пути, либо дома. Некоторым простым усилителям достаточно всего несколько вольт.

Мощность, которая потребляется, напрямую зависит от необходимого уровня усиления сигнала. Звуковой усилитель с используемого плеера для необходимых наушников потребляет примерно 3 Вт.

Для изготовления схем неопытному радиолюбителю лучше использовать специальную программу, для которой файлы имеют требуемое расширение.

Собственноручное создание необходимой схемы возможно при наличии определённых знаний и желании экспериментировать с ними. В обратном случае, лучше скачивать файлы для быстрой сборки замены усилителя максимально низкой частотности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
