Самостоятельное подключение проточного водонагревателя

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

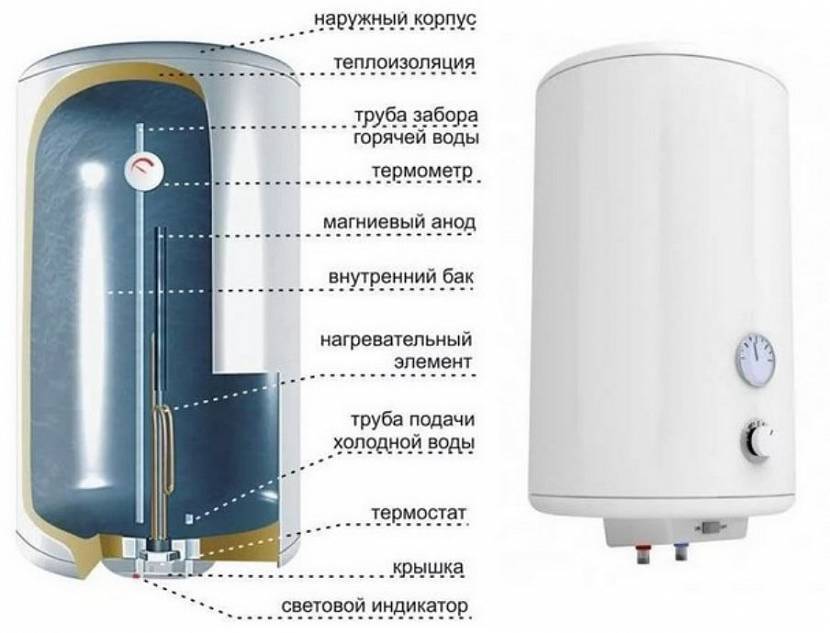

Конструкция накопительного водонагревателяИсточник optolov.ru

К преимуществам установки бойлера такого типа относятся:

  1. Отсутствие необходимости в мощном источнике питания.
  2. Постепенный нагрев воды.
  3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

  • на гигиенические потребности – 20 л;
  • для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

  • семья из двух человек – 50-80 л;
  • 3 человека – 80-100 л;
  • 4 жильца – 100-120 л;
  • 5 членов семьи – 120-150 л.

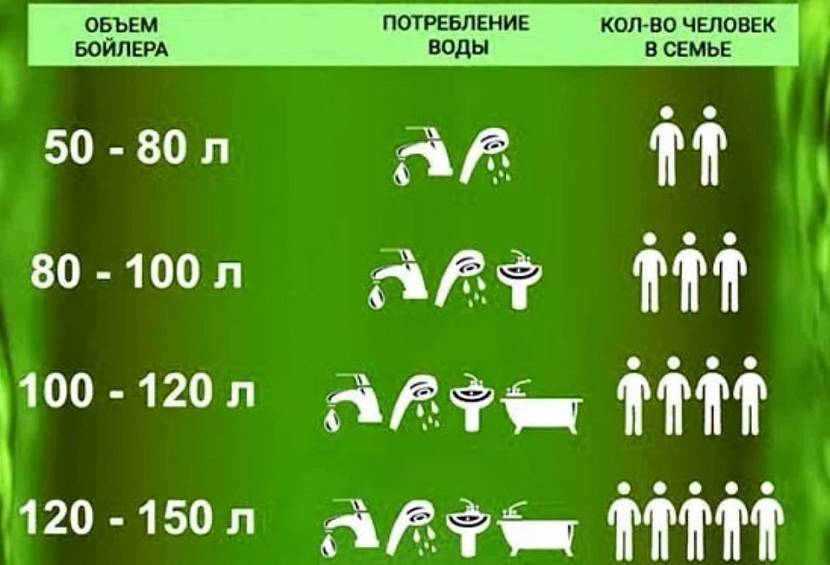

Таблица потребления водыИсточник otivent.com

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

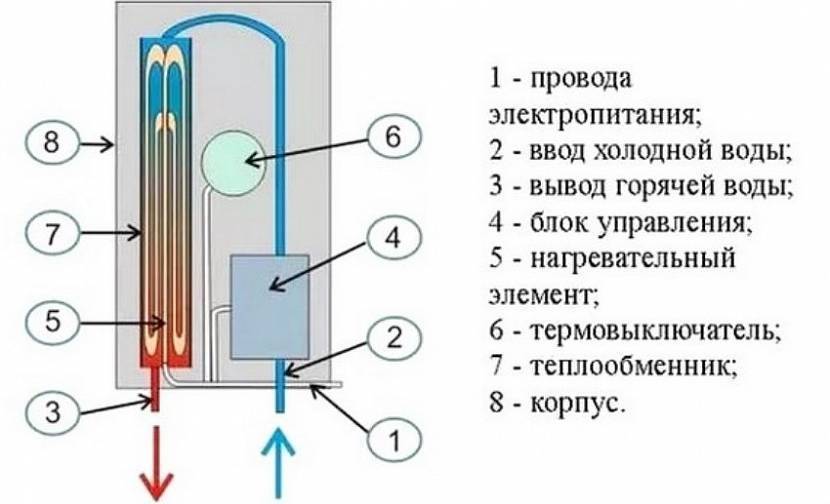

Конструкция проточного водонагревателяИсточник kabel-house.ru

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.

По экономичности принципиального преимущества у приборов того или иного типа нет. Для нагрева одинакового количества воды и накопительным, и проточным аппаратам потребуется примерно один расход электроэнергии.

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Как подключить проточный ЭВН

Монтаж проточного водонагревателя можно разделить на три этапа:

  1. Установить прибор на стене;
  2. Расчет электропитания и его подключение;
  3. Подсоединение системы к стоякам.

Для установки понадобятся инструменты (фото 3) и материалы:

  • дрель, сверла по бетону;
  • молоток;
  • отвертка;
  • газовый ключ;
  • рожковый ключ;
  • плоскогубцы;
  • металлопластиковая труба и к ней тройник;
  • кран и вентиль;
  • фум-лента или пакля для уплотнения резьбового соединения;
  • евророзетка с заземляющим контактом.

Итак, приступаем к работе:

Схема установки электрического бойлера.

  1. Обычно электрический водонагреватель монтируется на стене как можно ближе к смесителю на кухне или в ванной для уменьшения тепловых потерь. Нагреватель желательно установить выше самой высокой точки, откуда вытекает вода (фото 2). С помощью кронштейна и крепежных винтов нагреватель закрепляется на стене. Небольшие размеры и вес ЭВН позволяют своими руками выполнить все операции крепления.
  2. Электроподключение — главный момент всей установки. Начинаем с мощности прибора, указанной на его задней стенке. Пусть, к примеру, она равна 6 кВт. Используем формулу мощности: P = I * U (мощность = сила тока * напряжение). При напряжении в 220 В потребляемая водонагревателем сила тока равна: I = P / U, 6000 / 220 = 27,3 А, в то время как стандартные розетки выдерживают до 16 А. Значит, нужна отдельная линия от щитка на лестничной площадке и защитный автомат для нашего прибора. Рассчитываем сечение проводов дополнительного кабеля, используя соотношение: медный провод сечением в 1 мм² рассчитан на 10 А. Расчет для нашего примера дает сечение: 27,3 / 10 = 2,73 мм². После округления получаем 3 мм². Выбираем стандартный кабель ПВС (3х4) с тремя жилами. Сечение каждой жилы 4 мм². Подключение кабеля к ЭВН и щитку своими руками не вызывает проблем: провод в белой оплетке — к фазе (L или F), в голубой оплетке — к нулю (N), желто-зеленый провод — заземление (фото 4).

Подключение к системе водоснабжения осуществлено двумя способами:

  1. Стационарный способ: обеспечивает подачу горячей воды в ванную комнату и на кухню в моменты отключения центрального горячего водоснабжения (ГВС) или его отсутствия. Подключается ЭВН к системе водоснабжения с помощью 2 тройников (врезаются в трубы холодной и горячей воды), 2 вентилей и металлопластиковых труб. После такого несложного монтажа своими руками проверяем герметичность системы (открываем смеситель и краны, в том числе и перед ЭВН), затем перекрываем стояк горячей воды и подаем напряжение. Заметим, что ЭВН обязательно должен быть снабжен предохранительным обратным клапаном, который регулирует давление в системе и не дает воде сливаться обратно в центральную трубу. При включении ЭВН краны “1”, “3”, “4” открыты, кран “2” закрыт.
  2. Водонагреватель не используется: краны “1”, “2” открыты, “3”, “4” закрыты (схема на фото 5); временное подключение предусматривает использование только душевого шланга (прилагается в комплекте), который соединяется с выходом нагретой воды ЭВН.

Итак, небольшой объем информации и элементарное владение инструментами позволяют разобраться в работе ЭВН, произвести его расчет и часть работ выполнить своими руками.

  • Теплоизоляция теплого пола
  • Не вредно ли использовать пенопласт в качестве утеплителя
  • Декоративная отделка каминов
  • Сферы применения геотекстиля
  • Руководство по утеплению бани своими руками
  • Как изготавливается бойлер своими руками?
  • Как промывать газовый котел

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

  • перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
  • маркер;
  • рулетка для измерений;
  • сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
  • защитный клапан;
  • лента ФУМ;
  • дюбеля и крепежные крюки;
  • строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Как подключить проточный водонагреватель в квартире

Монтаж электрического водонагревателя

Разобравшись с типом и принципом действия водонагревательных приборов, можно переходить непосредственно к рассмотрению процесса монтажа

И здесь важно произвести подключение правильно

Этап № 1 – проверка электросети

Прежде чем решать, как подключить проточный водонагреватель к электросети, следует убедиться в том, что электропроводка в доме способна выдержать такую нагрузку.

На рынке представлены модели мощностью от 3-х кВт до 27 кВт. Если в квартире проводка старая и нет возможности ее заменить, нужно выбирать прибор мощностью 3 кВт, 5 кВт или 8 кВт. При большом расходе воды необходима напорная модель, которая должна подключаться через отдельную линию и устройство защитного отключения (УЗО).

То есть мощные модели требуют стационарной установки, для которой потребуется следующее:

  • электросеть переменного тока с напряжением 220 В;
  • медный кабель (обязательно трехжильный) с минимальным сечением 3 мм х 2,5 мм;
  • УЗО, подбираемое согласно мощности нагревательного электроприбора (в большинстве случаев показатель мощности соответствует 30 А).

Проточным водонагревателем нельзя пользоваться без заземления. А если его планируется устанавливать на нагревающейся поверхности, сечение кабеля необходимо увеличить.

Этап № 2 – выбор места установки

При выборе места установки учитывается тип оборудования. Безнапорные устройства устанавливаются непосредственно возле водоразборной точки, то есть над раковиной или душем. Такие модели, как правило, уже укомплектованы краном с гусаком или душевой лейкой. Поэтому их можно подключить как к крану, так и к душевой кабине.

При выборе места монтажа также следует учесть и удобство обслуживания. Каждому жильцу квартиры должно быть удобно включать прибор и регулировать температуру нагрева воды.

Показатели нагрева для напорных водонагревателей устанавливать не нужно, так как эти устройства имеют встроенные программы. Их также не нужно постоянно включать и выключать. Поэтому располагают такие агрегаты неподалеку от водоразборной точки или стояка, например, в санузле или на кухне.

Этап № 3 – сам процесс установки

Теперь нужно подготовить дрель и сверла по дереву или бетону. Далее необходимо выполнить следующий алгоритм действий:

  • убедиться, что выключатель прибора установлен на позицию «Выкл.»;
  • приложить к стене кронштейны или монтажную пластину, обозначить места сверления и просверлить отверстия;
  • в отверстия вставить дюбеля.

Теперь водонагреватель можно подключать к электрической сети и системе водоснабжения.

Этап № 4 — подключение к электросети

На этом этапе необходимо соблюдать предельную осторожность, так как придется работать с электричеством. Поэтому для начала нужно убедиться, что в сети отсутствует напряжение

В задней стенке водонагревателя есть специальное отверстие, через которое вставляется электрический кабель. Оно закрыто резиновой заглушкой. Когда кабель окажется на своем месте, прибор вешают на стену и прикручивают шурупами, проверяя правильность его расположения с помощью строительного уровня.

Концы проводов зачищаются и вставляются в клеммную коробку в соответствии с цветовым обозначением. Для улучшения фиксации проводов нужно затянуть крепежные винты.

Нельзя забывать о заземлении и необходимости установки защитного автомата (УЗО).

Его устанавливают в распределительном щитке.

Этап № 5 – подключение к системе водоснабжения

В нижней части корпуса есть два отверстия:

  • входное – для подключения холодной воды;
  • выходное – для подачи горячей воды.

Безнапорную модель достаточно подключить к смесителю гибким шлангом через входное отверстие. В выходное отверстие подключается душевой шланг с предварительно открученной лейкой. Лейку нужно использовать ту, которая поставляется в комплекте. Она имеет сопла меньшего размера, которые не затрудняют нагрев воды.

Подключение проточного водонагревателя к водопроводу – более сложный процесс, предполагающий использование напорных моделей, к которым подключаются несколько водоразборных точек. Этот способ подразумевает врезку в водопроводную трубу. При проведении работ требуется соблюдение следующих правил:

  • врезку нужно делать как можно ближе к точкам;
  • вентиль устанавливать возле врезки таким образом, чтобы доступ к нему был постоянно свободен.

Посмотрев схему подключения проточного водонагревателя, можно увидеть два вентиля. Одни из них служит для перекрытия холодной воды, второй – только для перекрытия воды, поступающей в устройство. Далее в трубу врезается тройник, в который вставляется шланг.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Включение прибора

Перед тем как подключить проточный водонагреватель к сети, требуется произвести проверку:

  • прочности закрепления;
  • подключения к электросети;
  • герметичности соединений;
  • водяного напора.

Чтобы использовать проточный водонагреватель электрический, требуется пропустить через всю систему воду.

Пробный запуск подразумевает такие действия:

  1. Перекрыть подачу горячей воды.
  2. Открыть вентили на водонагревателе.
  3. Наполнить его водой.
  4. Выбрать мощность.
  5. Включить подачу воды и подождать ее нагрева.
  6. Убедиться в том, что нет протечек. После этого выключают прибор и закрывают воду.

О том, как правильно установить проточный водонагреватель своими руками, подробно изложено в инструкции. Прибор решает проблему временного отсутствия горячей воды и дает возможность не нарушать привычный комфорт.

https://youtube.com/watch?v=UfLR5NG5Co8

Подключение

Требования к установке любого водонагревателя:

  • Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
  • Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
  • Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
  • Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

  1. Шаровой вентиль.
  2. Предохранительный клапан для водонагревателя.
  3. Тройник с подключенным дренажным краном для сброса воды.
  4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

  1. Штуцер для подключения к водонагревателю.
  2. Шаровой вентиль.
  3. Тройник для включения в линию ГВС
  4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

АлюминийСечение провода, мм2Медь
Сила тока, АМощность, кВтСила тока, АМощность, кВт
141,0143,0
151,5153,3
1932194,1
213,52,5214,6
274,64,0275,9
345,76,0347,4
508,3105011

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Тонкости выбора

Их всего две, но именно от этого будет зависеть, сможет ли проточный водонагреватель, выбранный вами, обеспечить вашу квартиру или дом нужным количеством горячей воды, не создавая при этом проблем, типа неожиданного отключения пробок и невозможность включить одновременно ещё какой-то электрический прибор.

Перед тем, как отправляться в магазин необходимо хотя бы примерно подсчитать расход горячей воды, который зависит от количества проживающий с вами людей. А так же проверить соответствует ли проводка ожидаемым параметрам нового бытового прибора. В старых многоквартирных домах, построенных ещё в прошлом веке, проводка зачастую не рассчитана на современные реалии. Согласитесь, что если вы собираетесь установить проточный водонагреватель в ванной, лишь для того, чтобы раз в день принять душ – это одно. А если вы хотите, принимать ванну, мыть посуду, стирать и делать другие домашние работы, для которых нужна горячая вода – совсем другое.

В первом случае внутридомовая проводка не доставит лишних хлопот, потому что повышение нагрузки на неё будет не значительным. Во втором случае, скорее всего, придётся провести дополнительные подготовительные работы.

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

  • такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
  • включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
  • для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
  • трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
  • неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
  • неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
  • неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

Установка

Установка своими руками не представляет большой сложности. Первоначально выбираете оптимальное место установки в зависимости от модели. Монтаж необходимо делать как можно ближе к источнику воды, чтобы избежать теплопотерь. Закрепляют электрический водонагреватель на стену при помощи кронштейнов или винтов, которые обычно идут в комплекте. Если нет, то можно повесит на дюбели.

Подача воды

Подключение к воде может быть двум способами:

1 способ-временное подключение, на некоторый период, когда отсутствует горячая вода. В этом случае используется шланг от душа. В одном положении ручки о душа поступает вода из труб, переключив душ, вода будет поступать из водонагревателя.

В ту трубу, где проходит холодная вода вставляется специальный фитинг с тремя отверстиями, который называется «тройник». Для того чтобы имелась возможность перекрывать поступление воды в нагреватель во время его ремонта устанавливается запорный вентиль. Холодная вода подключается к водонагревателю с помощью гибкого шланга.

Последовательность включения такая: открыть вентиль холодной воды, открыть вентиль, который выпускает нагретую воду, включить в сеть, вода начнет поступать.

Возможна такая схема установки приборов:

Так можно разместить приборы

2 способ — стационарное подключение, рассчитано на постоянное использование проточного водонагревательного прибора. Необходимо один тройник вставить в трубу, где проходит холодная вода, второй в трубу, где проходит горячая вода. В этом случае устанавливаются два запорных вентиля, соответственно на горячую и холодную трубы Используя всё тот же гибкий шланг, холодная вода соединяется с вводом в нагреватель, горячая с выходом. Перед эксплуатацией обязательно проверить, насколько герметичны все соединения.

Если слабая струя воды, то датчик не даст разрешения для нагрева, в этом случае надо прибавить напор.

Посмотрите на видео как происходит монтаж и подключение:

Подача электроэнергии

Подключение к электросети происходит просто: надо вставить вилку в розетку. Но розетку необходимо установить хорошую, которая способна выдерживать определенную нагрузку, рассчитанную на ток 25 А, на этом экономить не стоит.

Монтаж электрических проточных водонагревателей происходит посредством отдельного кабеля, который идёт от щитка.

Ещё надо обратит внимание на то, что проточный водонагреватель достаточно мощный прибор и если ваш дом старый, то не стоит включать его одновременно с другими приборами, забирающими много мощности, например, со стиральной машиной, может не выдержать проводка, к качеству которой предъявляются повышенные требования при установке. В противном случае у вас будет срабатывать защитное устройство и отключаться автомат. Поэтому мощность электрической сети лучше выяснить перед покупкой прибора

Поэтому мощность электрической сети лучше выяснить перед покупкой прибора.

Для того чтобы обеспечить безопасность членов семьи при пользовании таким прибором, надо установить устройство защитного отключения, УЗО, которое будет отслеживать определенную силу тока в электросети. УЗО устанавливается непосредственно в электрическом щитке.

Проточный водонагреватель по способу подключения к электричеству может быть однофазный или трехфазный. Однофазный, устанавливают в квартирах, его мощность 6-8 кВт. Трехфазный предусмотрен для использования в частных домах и у него мощность может быть до 30 кВт.

Примерная схема подключения к электричеству следующая:

Подключение к электричеству

Ванна

В этом помещении можно установить настенный водонагреватель (горизонтальный или вертикальный). Прибор можно разместить:

  1. На стену в торце ванной возле крана и переключателя на душ. Или нишу в стене.
  1. Под раковиной. Сюда ставят небольшой плоский напольный или подвесной накопительный малолитражный водонагревательный прибор объемом 10–30 л. В полу можно сделать углубление и поставить прибор туда. Чтобы вода не вызывала коррозии корпуса, все щели нужно герметизировать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
