Как легко увеличить мощность пылесоса своими руками

Как увеличить мощность, не обращаясь к профессионалам

Часты ситуации, когда у работающего пылесос с течением времени начинает снижаться мощность. Существует несколько причин, объясняющие такое поведение техники — их можно устранить самостоятельно, не обращаясь к сотрудникам сервисных центров.

ПричинаПоследствияСпособы решения
Неправильная (в том числе неплотная) сборка элементов устройствав случае отсутствия в пылесосе специальных предохранителей, неправильная сборка может стать причиной пониженной эффективности пылесоса. Неверно установленные детали способствуют пропусканию воздуха и меньшей результативности устройстваразборка и последующая качественная и плотная сборка пылесоса
Загрязнённые фильтрызасорённые фильтры имеют плохую пропускную способность, что оказывает влияние на мощность пылесосаочистка многоразовых и замена одноразовых фильтров
Забитый мусоросборник или наличие разрывов на нёмзабитый мешок существенно снижает силу всасывания, а дырки в материале пропускают воздухзамена одноразового мешка для мусора или качественная очистка многоразового пылесборника (с промывкой и тщательной просушкой). При наличии аквафильтра, в нём следует заменить воду, а перепромыть ёмкость

Причины резкого падения мощности всасывания

Время от времени каждый владелец пылесоса сталкивается с эффектом, когда всасывающая мощность агрегата в процессе уборки резко падает. Это может произойти, если:

  • в трубе (штанге) или в шланге застрял посторонний предмет;
  • случайно сдвинут рычажок переключения мощности (находится на корпусе пылесоса);
  • на трубе открыто отверстие контроля всасываемости пылесоса;
  • имеет место повреждение всасывающего шланга;
  • возникли технические неисправности, связанные с поломкой электродвигателя, которые зачастую бывают фатальными либо требуют профессионального ремонта.

Устранить первых три перечисленных дефекта и увеличить мощность пылесоса своими руками можно простым визуальным осмотром агрегата. Для этого его нужно выключить и внимательно осмотреть: органы управления, находящиеся не на своих местах, устанавливают в первоначальное положение, штангу и шланг проверяют на просвет, предварительно отсоединив их от пылесоса, а увидев внутри посторонний предмет, его извлекают и возвращают все детали на свои места.

Порыв шланга

Что касается ремонта всасывающего шланга, то он чаще всего рвется у обоймы трубы или у штуцера, с помощью которого присоединяется к пылесосу. Ликвидировать эту неисправность сможет любой пользователь. Для этого нужно:

  • обрезать шланг в месте обрыва;
  • очистить обойму или штуцер от остатков шланга и скопившейся грязи;
  • соединить штуцер/обойму с гофрированным шлангом, используя имеющиеся там крепежные элементы.

Если шланг пылесоса разорвался посередине, то восстановить его работоспособность можно, используя, например, подходящий по длине отрезок велосипедной камеры. Его натягивают поверх оборванных концов шланга и закрепляют клеем «Момент». Тот же эффект можно получить, если использовать термоусаживающую трубку:

Иногда на гофрированном шланге появляются мелкие трещины, через которые «сифонит» воздух. При этом падает мощность всасывания пылесоса. Устраняется такой дефект с помощью пластыря и изолирующей ленты ПВХ.

Устранив обнаруженные дефекты, пылесос включают и продолжают уборку.

Сервисные технические причины

Кроме того, потерю всасывающей мощности могут спровоцировать:

  • небольшое межвитковое замыкание в обмотках двигателя;
  • засорение или повреждение крыльчатки компрессора;
  • повреждение корпуса;
  • неисправность механизма намотки шнура;
  • разбитые гнезда подшипников в корпусе и пр.

Устранение этих неисправностей потребует полной разборки пылесоса, для чего лучше обратиться в сервисную службу или доверить работу профессиональному мастеру, имеющему соответствующий опыт. В противном случае есть риск усугубить ситуацию – своими неквалифицированными действиями вывести из строя силовые и/или электрические узлы аппарата, что чревато дополнительными тратами на ремонт либо приобретение нового пылесоса.

Резюмируя вышеизложенное, следует отметить, что для стабильной работы бытовой уборочной техники необходимо своевременное обслуживание, предполагающее очистку пылесборников, замену, чистку или мойку (где это допустимо) фильтров. Тогда о снижении силы всасывания можно будет долго не вспоминать.

Регулятор для индуктивной нагрузки

Тех, кто попытается управлять индуктивной нагрузкой (например, трансформатором сварочного аппарата) при помощи выше указанных схем, ждет разочарование. Устройства не будут работать, при этом вполне возможен выход из строя симисторов. Это связано с фазовым сдвигом, из-за чего за время короткого импульса полупроводниковый ключ не успевает перейти в «открытый» режим.

Существует два варианта решения проблемы:

  1. Подача на управляющий электрод серии однотипных импульсов.
  2. Подавать на управляющий электрод постоянный сигнал, пока не будет проход через ноль.

Первый вариант наиболее оптимален. Приведем схему, где используется такое решение.

Схема регулятора мощности для индуктивной нагрузки

Как видно из следующего рисунка, где продемонстрированы осциллограммы основных сигналов регулятора мощности, для открытия симистора используется пакет импульсов.

Осциллограммы входного (А), управляющего (В) и выходного сигнала (С) регулятора мощности

Данное устройство делает возможным использование регуляторов на полупроводниковых ключах для управления индукционной нагрузкой.

Причины резкого падения мощности всасывания

Время от времени каждый владелец пылесоса сталкивается с эффектом, когда всасывающая мощность агрегата в процессе уборки резко падает. Это может произойти, если:

  • в трубе (штанге) или в шланге застрял посторонний предмет;
  • случайно сдвинут рычажок переключения мощности (находится на корпусе пылесоса);
  • на трубе открыто отверстие контроля всасываемости пылесоса;
  • имеет место повреждение всасывающего шланга;
  • возникли технические неисправности, связанные с поломкой электродвигателя, которые зачастую бывают фатальными либо требуют профессионального ремонта.

Устранить первых три перечисленных дефекта и увеличить мощность пылесоса своими руками можно простым визуальным осмотром агрегата. Для этого его нужно выключить и внимательно осмотреть: органы управления, находящиеся не на своих местах, устанавливают в первоначальное положение, штангу и шланг проверяют на просвет, предварительно отсоединив их от пылесоса, а увидев внутри посторонний предмет, его извлекают и возвращают все детали на свои места.

Порыв шланга

Что касается ремонта всасывающего шланга, то он чаще всего рвется у обоймы трубы или у штуцера, с помощью которого присоединяется к пылесосу. Ликвидировать эту неисправность сможет любой пользователь. Для этого нужно:

  • обрезать шланг в месте обрыва;
  • очистить обойму или штуцер от остатков шланга и скопившейся грязи;
  • соединить штуцер/обойму с гофрированным шлангом, используя имеющиеся там крепежные элементы.

Если шланг пылесоса разорвался посередине, то восстановить его работоспособность можно, используя, например, подходящий по длине отрезок велосипедной камеры. Его натягивают поверх оборванных концов шланга и закрепляют клеем «Момент». Тот же эффект можно получить, если использовать термоусаживающую трубку:

Иногда на гофрированном шланге появляются мелкие трещины, через которые «сифонит» воздух. При этом падает мощность всасывания пылесоса. Устраняется такой дефект с помощью пластыря и изолирующей ленты ПВХ.

Совет! Ликвидировать мелкие трещинки можно путем аккуратного разрезания гофрированного шланга в поврежденном месте и накручивания его концов друг на друга. Место соединения затем аккуратно обматывают изолирующей ПВХ лентой.

Устранив обнаруженные дефекты, пылесос включают и продолжают уборку.

Сервисные технические причины

Кроме того, потерю всасывающей мощности могут спровоцировать:

  • небольшое межвитковое замыкание в обмотках двигателя;
  • засорение или повреждение крыльчатки компрессора;
  • повреждение корпуса;
  • неисправность механизма намотки шнура;
  • разбитые гнезда подшипников в корпусе и пр.

Устранение этих неисправностей потребует полной разборки пылесоса, для чего лучше обратиться в сервисную службу или доверить работу профессиональному мастеру, имеющему соответствующий опыт. В противном случае есть риск усугубить ситуацию – своими неквалифицированными действиями вывести из строя силовые и/или электрические узлы аппарата, что чревато дополнительными тратами на ремонт либо приобретение нового пылесоса.

Резюмируя вышеизложенное, следует отметить, что для стабильной работы бытовой уборочной техники необходимо своевременное обслуживание, предполагающее очистку пылесборников, замену, чистку или мойку (где это допустимо) фильтров. Тогда о снижении силы всасывания можно будет долго не вспоминать.

Причины снижения всасывающей мощности

Сила всасывания любого пылесоса со временем снижается. Причинами, по которым аппарат потерял всасывающую способность, чаще всего бывают такие факторы.

  1. Некачественная сборка, выражающаяся в том, что детали воздуховода прилегают друг к другу неплотно. В результате дополнительно втягиваемый воздух ухудшает работу пылесоса, который начинает плохо всасывать мусор. Улучшить тягу в этом случае можно путем полной разборки корпуса, восстановления имеющихся уплотнений и последующей сборки агрегата.
  2. Засорение фильтров, что является основной причиной падения всасывающей силы аппарата. В зависимости от конструкции в нем может быть установлено несколько фильтрующих элементов, которые для повышения полезной мощности необходимо регулярно проверять, очищать и при необходимости менять на новые.
  3. Повреждение шланга и другие неисправности.

Обнаружив ухудшение всасывающей способности пылесоса, первое, что делать нужно — проверить фильтры, установленные перед электродвигателем и позади него. Первый (НЕРА-фильтр) защищает электромотор от попадания мелких частиц пыли, а второй улавливает соринки от его угольных щеток, которые образуются во время работы. Как правило, эти фильтры не влияют на мощность всасывания, однако при сильном загрязнении могут способствовать ее ухудшению. Проверяют их значительно реже, чем основной фильтр и, по мере необходимости, меняют на новые. Если в продаже нет нужных фильтрующих элементов, их можно вырезать из плотной ткани.

Важно! «Модернизация» пылесоса путем удаления из него фильтрующих элементов, защищающих компрессор от попадания внутрь мелких предметов, недопустима. Ведь брошки, скрепки, значки и другие мелкие, но твердые предметы способны повредить крыльчатку компрессора, что в свою очередь приведет к нарушению балансировки якоря электродвигателя и выходу последнего из строя

Пылесосы с мешком-пылесборником

В классических пылесосах с сухим мешком-пылесборником роль накопителя мусора играют бумажные одноразовые пакеты. После заполнения такие мешки необходимо выбрасывать, а на их место устанавливать новые. Кроме того, некоторые производители оснащают свои модели многоразовыми мешками из плотной ткани. Такой пылесборник очищают от сора вручную — для этого его снабжают застежками-молниями или специальными фиксаторами, с помощью которых мешок легко открыть и пересыпать собравшуюся там пыль в пакет для мусора. После очистки мешок закрывается и устанавливается обратно.

Внимание! По мере заполнения мешка пылью мощность всасывания пылесоса падает

Именно поэтому крайне важно своевременно очищать тканевый мешок или осуществлять замену их бумажных аналогов

Циклонные пылесосы

Циклонный пылесос — это агрегат, не имеющий в своем составе пылесборных мешков, а оборудованный специальным контейнером для сбора мусора. Он хорошо очищает поверхности от пыли за счет вращающегося вихря (циклона). При этом степень заполненности контейнера на всасывающую способность влияния не оказывает. Однако циклонные пылесосы плохо втягивают перья, нитки, волосы и прочий сор, который быстро забивает защитные и/или дополнительные фильтры, что в свою очередь ухудшает эффективность работы главного фильтрующего элемента.

Совет! Чтобы мощность всасывания циклонного пылесоса в процессе эксплуатации не ухудшалась, защитные фильтры необходимо тщательно очищать после каждой уборки.

Пылесосы с аквафильтром

В моделях с аквафильтром пыль улавливается специальным контейнером, который заполнен водой. Такие аппараты хорошо очищают и, кроме того, увлажняют воздух в помещении. Основное их преимущество перед пылесосами других типов — всасывающая мощность не зависит от степени заполнения контейнера с водой пылью. Однако водяной фильтр не задерживает мусор, который не смачивается жидкостью. Именно этот сор и забивает фильтры тонкой очистки, что в свою очередь способствует снижению всасывающей способности пылесоса.

Следует учитывать, что аппараты с аквафильтром более требовательны к качеству обслуживания — после каждого применения необходимо вылить из контейнера грязную воду, а потом тщательно вымыть и высушить его. Кроме того, после процесса уборки желательно проверить и при необходимости заменить все дополнительные фильтры, загрязнение которых может ухудшить силу всасывания.

Важно! Чтобы в системе тонкой фильтрации не размножались многочисленные бактерии, пылесосы с аквафильтром хранят в разобранном состоянии. Также рекомендуется периодически менять фильтры тонкой очистки, установленные в аппаратах этого вида

Преимущества и недостатки фильтров

Здесь мы рассмотрим преимущества и недостатки каждого из видов фильтров для пылесоса. Существует три основных виды пылесосов:

Пылесосы без мешков — это циклонные или как их еще называют контейнерные.

Моющие, которые работают с помощью воды, содержит в себе аквафильтр.

И самый обычный вид аппарата это содержащий классический мешок. подходит как для сухой, так и для влажной уборки. Вместо мешка может быть пылесборник.

Данные виды имеет в себе огромный ряд разных моделей, среди них находятся, которыми остаются довольные покупатели, но и от которых остается одно разочарование.

Циклонные

Пылесосы не содержит пылесборников и мешков. Благодаря современным технологиям теперь не нужно пользоваться изобретением Дайсона. Европейские производители очень долгое время не хотели производить такой вид пылесоса, зная о том, что они имеют множество недостатков, но желания потребителей оказалось более высоким. Появились на торговых площадках, магазинных полках совершенно недавно, приблизительно 5 лет назад. На тот момент они имели высокую стоимость, и позволить приобрести его мог себе не каждый.

На сегодняшний день, очень много пользователей циклонных фильтров разочарованны приобретением. Осталось понять почему, а для этого нужно рассмотреть плюсы и минусы:

  • Имеет очень хорошую рекламу, благодаря чему пылесос стал очень востребованным
  • Не нужно тратить лишние деньги на мешки. В Европейских странах за месяц экономится пару долларов.
  • Делают хорошую очистку воздуха от пыли, которая хорошо устраняет с помощью вращающегося вихря, то есть циклона.
  • Если контейнер практически заполнен, это не влияет на всасывание пылесоса, увеличивать его нет необходимости.

Преимущества имеются, но незначительные. Теперь рассмотрим недостатки:

С аквафильтром

Как только эти модели были выпущены, имели большую популярность для уборки в больнице, специальных производств или лаборатории. Как раньше, так и сейчас обладают дорогой стоимостью, так как осуществляет сухую и влажную уборку одновременно. Теперь рассмотрим почему они стали известные.

Пылесосы фирмы Samsung широко распространены. Они неплохо справляются со своим предназначением и при этом не слишком дорогие. Как известно, в массовом производстве придерживаются принципа: отличное – враг хорошего. Конечно, можно пойти по пути повышения конструктивного совершенствования, но это приведет к удорожанию изделия и меньшей его конкурентоспособности.Вот и у известных во всем мире пылесосов во время эксплуатации выискиваются отдельные недостатки, ведущие к снижению их технических и эксплуатационных характеристик.Так, пыльный мешок, заполняясь в процессе работы, начинает перекрывать отверстие в перегородке между всасывающим вентилятором и камерой разряжения, которая соединена с помощью гофрированного шланга и трубки с чистящей щеткой. Конструктивно это отверстие прикрывается кусочком нетолстого поролона, чтобы исключить попадание пыли на вентилятор.

Как отремонтировать двигатель

Если пылесос не тянет пыль, но приведенные выше факторы не выявлены, то это указывает на выход из строя электромотора. На фоне снижения мощности двигатель интенсивно гудит, а корпус прибора быстро перегревается.

Описанные проблемы возникают из-за:

  • износа щеток и подшипника;
  • повреждения сетевого кабеля;
  • попадания пыли и мусора в коллектор якоря;
  • повреждения в электронном блоке и других причин.

Частой причиной выхода из строя электромотора считается перегорание предохранителя. Чтобы выявить локализацию неисправности, потребуется разобрать корпус прибора и при помощи мультимера «прозвонить» все провода. Если диагностика показала, что проблемы с мотором обусловлены обрывом обмотки, то эксперты рекомендуют приобрести новый пылесос. Стоимость прибора и указанной детали отличаются между собой незначительно.

Если произошел обрыв проводки, то последнюю нужно, придерживаясь схемы конкретной модели пылесоса, припаять к соответствующему месту. В остальных случаях технику рекомендуется сдать в ремонт. Без наличия специализированных навыков самостоятельно восстановить электродвигатель невозможно. Даже установка щеток может создать проблемы. Если эти детали разместить неправильно, то пылесос начнет не всасывать, а выдувать воздух.

Как увеличить мощность пылесоса своими руками, если сила всасывания упала

В современной жизни мало кто пользуется ручными инструментами, такими как веник, для уборки. Люди стараются максимально автоматизировать этот процесс и упростить себе работу с помощью бытовой уборочной техники — пылесоса.

Текущий уровень технического развития позволяет приобретать полностью роботов-помощников для уборки и мытья полов, которые убираются по графику. Однако для всех типов и модификаций пылесосов актуально утверждение, что эффективность уборки напрямую зависит от мощности устройства.

Что делать, если это значение уменьшилось и как увеличить своими руками — в материале ниже.

В общем, пылесос — это устройство, работа которого основана на всасывании потока воздуха. При этом пыль и грязь с различных поверхностей всасываются вместе с воздушными массами.

На мировом рынке существует огромное количество производителей (LG, Electrolux и др.), Которые выпускают самые разные модели, различающиеся как дизайном, так и техническими характеристиками.

К тому же практически все они, несмотря на разнообразие дизайнерских решений, имеют одинаковый набор основных узлов:

  • мощный центробежный компрессор, с помощью которого воздушный поток прокачивается через фильтры пылесоса;
  • система фильтрации, предназначенная для очистки воздушного потока от пыли;
  • съемный пылесборник — емкость, в которой скапливается собранная пыль.

Работа всех моделей, без исключения, характеризуется значениями потребляемой мощности и мощности всасывания (полезной мощности). И если мощность, потребляемая пылесосом, не меняется в течение всего периода работы, их мощность всасывания со временем уменьшается.

Мощность потребления

Современные пылесосы существенно отличаются от старых советских моделей по энергозатратам. Если такие устройства, как «Ракета», «Урал» и другие не потребляли от сети более 350-500Вт, то современные образцы (Samsung 1600w, Vitek 1400w и др.

) уже требуется от 1200 до 1800, а иногда и по 2500 Вт. Объясняется это тем, что в современных моделях есть дополнительные фильтры, задерживающие частицы пыли порядка 1-10 мкм.

Именно для их продувки разработчикам потребовалось увеличить электрическую мощность компрессоров.

На заметку! Повышенная нагрузка на электродвигатель потребовала дополнительного охлаждения. Следовательно, чтобы моторы обдували себя воздухом, требуется дополнительная мощность.

Мощность всасывания

Что касается мощности всасывания, она определяется на основе электрической мощности компрессора и типа используемых фильтров. В общем, мощность всасывания конкретного устройства можно определить с помощью следующих соотношений:

  • для моделей с фильтрами сила всасывания составляет 20% от потребляемой мощности;
  • для моделей без фильтра полезная мощность составляет 0,9983 R, где P — мощность, потребляемая пылесосом (Вт).

В портативных пылесосах с питанием от встроенного или автомобильного аккумулятора мощность всасывания определяется мощностью источника питания. Во время работы батареи разряжаются, и мощность всасывания начинает уменьшаться.

На заметку! Как правило, время работы беспроводных моделей составляет (без подзарядки аккумуляторов): при питании от встроенного источника емкостью до 1500 мА * час — не более 15 минут, при подключении к гнезду прикуривателя в машина — не более 30 минут.

Пылесос теряет мощность — что делать

В современной жизни уже мало кто при уборке пользуется ручными средствами, такими как веник. Люди стараются максимально автоматизировать этот процесс и облегчить свой труд, пользуясь бытовой уборочной техникой – пылесосом. Сегодняшний уровень технического развития позволяет приобрести для чистки и мойки полов даже полностью роботизированных помощников, убирающих по расписанию. Однако для всех видов и модификаций пылесосов актуально утверждение, что эффективность уборки напрямую зависит от мощности аппарата. Что делать, если эта величина упала, и как ее повысить своими руками – в материале далее.

Рекомендации по уходу

Продлить «жизнь» пылесосу можно, придерживаясь несложных правил:

не перегревать прибор при работе, не использовать при слабом напряжении в сети или при перебоях;

Важно! Пылесос не должен работать дольше 2 часов подряд

  • не пылесосить влажные поверхности, горючие или взрывчатые вещества, не использовать обычную бытовую модель для уборки промышленного помещения, улицы или излишних загрязнений;
  • регулярно вытряхивать или менять фильтр;
  • не включать устройство при поврежденной вилке или проводе;
  • по возможности избегать всасывания крупных предметов: они могут повредить шланг или внутренности.

Мощность пылесоса производители обычно указывают прямо на коробке, она первой бросается в глаза покупателю. Однако намного важнее при выборе — мощность всасывания, которая определяет, как эффективно прибор будет справляться со своими функциями

При выборе модели необходимо обратить внимание и на ряд других характеристик, чтобы определить оптимальный вариант

*Цены актуальны на октябрь 2019 года.

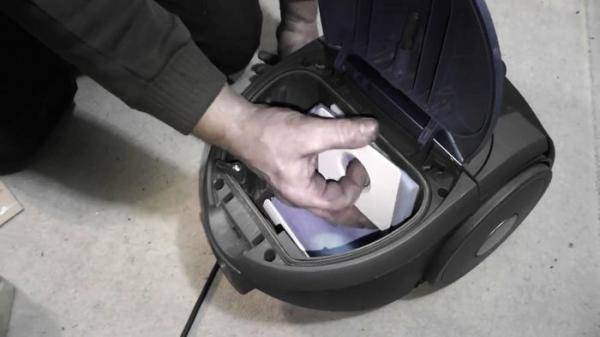

Как увеличить мощность пылесоса с мешком

sdelaysam-svoimirukami.ru Как увеличить тягу пылесоса с мешком

Пылесосы фирмы Samsung широко распространены. Они неплохо справляются со своим предназначением и при этом не слишком дорогие. Как известно, в массовом производстве придерживаются принципа: отличное – враг хорошего. Конечно, можно пойти по пути повышения конструктивного совершенствования, но это приведет к удорожанию изделия и меньшей его конкурентоспособности.

Вот и у известных во всем мире пылесосов во время эксплуатации выискиваются отдельные недостатки, ведущие к снижению их технических и эксплуатационных характеристик. Так, пыльный мешок, заполняясь в процессе работы, начинает перекрывать отверстие в перегородке между всасывающим вентилятором и камерой разряжения, которая соединена с помощью гофрированного шланга и трубки с чистящей щеткой. Конструктивно это отверстие прикрывается кусочком нетолстого поролона, чтобы исключить попадание пыли на вентилятор.

В результате по мере заполнения пыльного мешочка мусором всасывающая способность пылесоса начинает постепенно падать и, в конце концов, может полностью исчезнуть. Что в этом случае можно предпринять?

Как без сдачи на ремонт увеличить мощность пылесоса своими руками

Если работа пылесоса за некоторое время ухудшилась, то можно устранить этот фактор самостоятельно. Как повысить всасывание? Существует всего лишь две главных причины, по которым может образоваться этот нюанс:

  • Сборка деталей осуществлялось не по инструкции, поэтому некоторые детали закреплены неверно или не до конца.
  • Грязные, не чищенные фильтры.

Перед использованием первым делом нужно проверять фильтры. Чаще всего именно они являются причиной плохого всасывания. В зависимости от фирмы и модели пылесоса будет зависеть количество фильтров. Максимальное количество достигает 4 штук, проверять нужно каждый по отдельности. Если фильтр сломан или не подлежит очистки, его требуется заменить. Если всё-таки шансы есть на чистку, лучше использовать влажный способ. Модели, которые используют для сбора мусора мешок, требует дополнительного осмотра. В данной ситуации нужно проверить не повреждён ли мешок, насколько он заполнен. Рекомендуется, если емкость на 80% заполнена, сначала ее очищают, а потом снова устанавливают на место.

Аппараты, которые имеют ёмкость для сборки грязи в виде Аква фильтра, очистка происходит следующим методом:

  • Во-первых, нужно вылить грязную воду.
  • Помыть емкость фильтра.
  • Налить чистою воду и установить на место фильтр.

Если пылесос не имеет значительных поломок, то 2 вышеперечисленных метода должны вам помочь. Как показывает практика, 85% людей которые столкнулись с проблемой плохого всасывания, решаются этими способами.

Схема регулятора с обратной связью

Обратная связь необходима для стабилизации оборотов электродвигателя, которые могут изменяться под воздействием нагрузки. Сделать это можно двумя способами:

  1. Установить таходатчик, измеряющий число оборотов. Такой вариант позволяет производить точную регулировку, но при этом увеличивается стоимость реализации решения.
  2. Отслеживать изменения напряжения на электромоторе и, в зависимости от этого, увеличивать или уменьшать «открытый» режим полупроводникового ключа.

Последний вариант значительно проще в реализации, но требует небольшой настройки под мощность используемой электромашины. Ниже приведена схема такого устройства.


Регулятор мощности с обратной связью

Обозначения:

  • Резисторы: R1 – 18 кОм (2 Вт); R2 — 330 кОм; R3 – 180 Ом; R4 и R5– 3,3 кОм; R6 – необходимо подбирать, как это делается будет описано ниже; R7 – 7,5 кОм; R8 – 220 кОм; R9 – 47 кОм; R10 — 100 кОм; R11 – 180 кОм; R12 – 100 кОм; R13 – 22 кОм.
  • Конденсаторы: С1 — 22 мкФ х 50 В; С2 — 15 нФ; С3 – 4,7 мкФ х 50 В; С4 – 150 нФ; С5 — 100 нФ; С6 – 1 мкФ х 50 В..
  • Диоды D1 – 1N4007; D2 – любой индикаторный светодиод на 20 мА.
  • Симистор Т1 – BTA24-800.
  • Микросхема – U2010B.

Данная схема обеспечивает плавный запуск электрической установки и обеспечивает ее защиту от перегрузки. Допускается три режима работы (выставляются переключателем S1):

  • А – При перегрузке включается светодиод D2, сигнализирующий о перегрузке, после чего двигатель снижает обороты до минимальных. Для выхода из режима необходимо отключить и включить прибор.
  • В — При перегрузке включается светодиод D2, мотор переводится на работу с минимальными оборотами. Для выхода из режима необходимо снять нагрузку с электродвигателя.
  • С – Режим индикации перегрузки.

Настройка схемы сводится к подбору сопротивления R6, оно вычисляется, в зависимости от мощности, электромотора по следующей формуле: . Например, если нам необходимо управлять двигателем мощностью 1500 Вт, то расчет будет следующим: 0,25/ (1500 / 240) = 0,04 Ом.

Для изготовления данного сопротивления лучше всего использовать нихромовую проволоку диаметром 0,80 или1,0 мм. Ниже представлена таблица, позволяющая подобрать сопротивление R6 и R11, в зависимости от мощности двигателя.


Таблица для подбора номиналов сопротивлений в зависимости от мощности двигателя

Приведенное устройство может эксплуатироваться в качестве регулятора оборотов двигателей электроинструментов, пылесосов и другого бытового оборудования.

Доработка строительного пылесоса

Многие строительные пылесосы, несмотря на высокий уровень мощности и объёмные мусоросборники, часто оснащены не достаточно большими фильтрами. Такой подход не влияет на качество уборки при непродолжительном периоде работы. Однако, в случае длительного функционирования показывает значительное понижение всасывающих способностей. Поэтому, многие пользователи самостоятельно вносят изменения в систему фильтрации, дорабатывая её и совершенствуя.

Для замены складчатого фильтра промышленного пылесоса обычно используют автомобильную систему очистки. Для того, чтобы правильно её выбрать, необходимо предварительно сделать замеры диаметра патрона, в который вставляется фильтр, а также высоту бака пылесоса.

Первым делом, в отверстие, которое находится вверху патрона, устанавливают металлическую шпильку и туго её фиксируют

При этом диаметр самого фильтра должен быть на несколько сантиметров больше диаметра патрона, для небольших зазоров по бокам.
Следует обратить внимание на расположение посадочных гнёзд внизу патрона – фильтр должен заходить ровно за них. В ином случае потребуется их подпилить.

Преимущества такого способа неоспоримы:

  • значительное повышение мощности всасывания пылесоса;
  • продление стабильной работы пылесоса за счёт большей фильтрующей поверхности;
  • экономия средств (в среднем, стоимость автомобильных фильтров в два-три раза ниже).

Какие инструменты и исходники понадобятся

Для начала разберемся, что же такое пылесос. А именно, нас интересует как он устроен, и из чего состоит. Исходя из этого мы и подберем что-нибудь подходящее из имеющегося!

Пылесос состоит из двух камер. Первая камера это фактически кожух для двигателя-насоса. И насос этот соединен со второй камерой, которая имеет выход на шланг пылесоса. Эта вторая камера и есть пылесборник. Только система сбора пыли может быть разная.

Самая «древняя», распространенная система, это когда мусор собирается в полотнянный мешок, который потом приходиться освобождать по мере заполнения.
Мы используем другой метод, хотя без полотняного мешка и нам не обойтись…

Полотняный мешок мы оденем на фильтр, который будем использовать в паре с двигателем-насосом. Вся всасываемая пыль и стружка будет скапливаться у нас непосредственно в наш пылесборник.

А для этого пылесборника мы используем 15-литровый бак — этого объема вполне хватит для уборки моей мастерской. Будем использовать подручные ёмкости!
У нас мусор будет скапливаться именно в этом баке, а не в мешке внутри бака.

Двигатель-насос, это пожалуй единственная запчасть, которая оказалась под рукой не вдруг, и не случайно…

Для этого двигателя большого кожуха не потребуется, и имеющееся в наличии 5-литровое ведро вполне подходящий размерчик для него.

Но не буду обманывать вас, друзья — не все запчасти у меня оказались под рукой! За некоторыми всё таки пришлось топать в магазин.
Купил воздушный фильтр от «Газели», и шпильку диаметром 12. Шпилька нам нужна длиною 260 мм, чтобы потом закрепить фильтр. К шпильке, для крепления фильтра нам потребуются 3 гайки.

Купил также замки тарные, их еще называют «лягушки». Нам они будут нужны для крепления крышек. Взял 8 штук — по 4 на каждую крышку. (Если решите повторить моё конструкторское решение, то позаботьтесь о метизах! Не забывайте купить соответствующие болтики, гаечки…)

Еще нам потребуются канализационные отводы диаметром 50 мм. Они очень хорошо и плотно насаживаются на окончание пылесосного шланга, и великолепно подойдут для гнезд входа и выхода воздуха в нашем пылесосе. Один отвод нам нужен прямой — это будет выход, а второй под углом 90 градусов — это будет вход.

Для изготовления крышек на емкости и уплотнительного кольца для двигателя нам потребуется также многослойная фанера 20 мм толщиной. Её я покупать не стал — необходимый материал имеется в мастерской.

Имеется также и звукоизоляционная пленка, обрезки которой остались у меня после отделки дома. Эта пленка и уплотнитель для окон и дверей нам понадобятся для уплотнения наших камер, и для звукоизоляции — зачем, действительно, нам лишний шум от двигателя!

Насчет имеющейся в наличии фанеры, друзья, я тоже погорячился… Нашелся лишь кусок, подходящий под крышку верхнего, маленького ведра, да под уплотнительное кольцо под двигатель. Ну, что ж… Придется крышку на большой бак мне сделать из клееной доски. Как сделать щит из клееной доски я рассказывал вам, друзья, в своей статье…….
Подобный щит для бачка на 15 литров я и склеил подобным образом.

Да… Кстати! Нам же потребуется еще и электрическая часть! То есть, как и у каждого пылесоса у нашего должен быть шнур, как минимум три метра (или сколько уж вам понадобится!), и включатель.

Я особо заморачиваться не стал — осталась вот от электропроводки внешняя пара выключателя с розеткой, её и использовал! А почему бы и нет!
Ну, а кабель (5 метров) с вилкой, тоже прикупил в Электротоварах!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
