Типы водонагревателей и их краткая характеристика

Особенности ремонта накопительного водонагревателя

Ремонт накопительного водонагревателя не очень трудоемок, так как в нем отсутствуют движущиеся части. Однако и его можно успешно избежать, если обеспечить водонагревателю регулярное и качественное техническое обслуживание. Благодаря этому видится возможным значительным образом увеличить срок жизни самого бака и ТЭНов. Магниевый анод требуется менять ежегодно. Обеспечением технического обслуживания должен заниматься официальный технический центр от той фирмы-производителя, водонагреватель которой вы приобрели. Важный момент: при выполнении всех регламентных и ремонтных работ по поддержанию исправного функционирования устройства, в его паспорте требуется ставить штамп. Иначе, вам могут внезапно отказать в замене бака, в случае его протечки. При покупке того или иного водонагревателя необходимо достоверно убедиться, что вы будете иметь полное право на обслуживание в сертифицированном сервисном центре и на его доступность в вашем городе. В противном случае стоит выбрать другую модель и производителя устройства.

Многообразие проточных водонагревателей

Таким образом, приобретение накопительного водонагревателя более предпочтительно, чем проточного, если горячее водопотребление в домовладении достаточно высокое. Запасы горячей воды в нем позволят не только помыть посуду, но и помыться всей семье в воде с комфортной температурой.

Компактные накопительные водонагреватели

Когда возникает необходимость выбора модели водонагревателя накопительного, компактные экземпляры пользуются наибольшей популярностью.

В большинстве ванных комнат, где чаще всего устанавливают накопительные водонагреватели, имеется дефицит свободного пространства. Крупные модели становятся непозволительной роскошью для многих домов, да и не всегда требуется большой объем горячей воды, чтобы удовлетворить потребности в уборке и гигиене.

Если рассматривать самые миниатюрные модели, возникают сомнения в их пригодности для решения задач горячего водоснабжения. Однако современные дизайнерские и инженерные решения позволяют сделать достаточно компактными устройства емкостью вплоть до 40 литров. Примечательно, что по статистике именно 40 литров воды достаточно, чтобы принять душ одному человеку. Это общий объем используемой воды, из которого приблизительно половина приходится на горячую воду из бака. Таким образом, даже 20-литрового бака будет достаточно на одного человека. Чтобы принять душ могло большее количество человек, вполне можно дождаться, когда вновь набранная вода снова нагреется.

Кроме того, в зависимости от предпочтительного места монтажа можно подобрать и разновидности компактных моделей:

  • вертикальные;
  • горизонтальные;
  • встраиваемые, в том числе монтируемые под раковиной.

Нет сомнений, что без особого снижения удобства эксплуатации можно смело отдавать предпочтение компактным моделям, которые удачно впишутся в интерьер ванной комнаты и не будут загромождать его чрезмерным объемом.

Подбор теплогенератора по мощности

Чтобы подобрать мощность электрокотла, первым делом посчитайте тепловые потери своего дома. Приближенный способ расчета вы наверняка знаете: для обогрева 100 квадратных метров площади здания берется отопительный агрегат производительностью 10 кВт, на 200 м² – 20 кВт и так далее. Если хотите получить более вменяемый результат, воспользуйтесь нашими расчетными методиками.

Теперь определим задачи, которые должен решать электрический котел (выбираем нужный пункт списка):

  • круглосуточное отопление квартиры, дачи, загородного дома;
  • то же, с подогревом воды для хозяйственно-бытовых нужд;
  • работа в ночное время по дешевому тарифу;
  • дежурный обогрев – поддержание температуры воздуха +5…10 °C.

Полноценное отопление электричеством обходится недешево и применяется по необходимости. Более выгодный вариант – ночной обогрев с 23.00 вечера до 7.00 утра, когда стоимость энергии вдвое меньше. Дежурный режим используется на строящихся объектах или дачах, где хозяева проводят 2–3 дня еженедельно.

Выбираем мощность электроотопительного котла в зависимости от поставленных задач:

  1. Для круглосуточной работы агрегат подбирается с запасом 10…20%. То есть, цифра теплопотерь умножается на коэффициент 1.1–1.2. Например, дом площадью 60 квадратов теряет 4 кВт, производительность электрокотла составит 4 х 1.2 = 4.8 кВт.
  2. Под горячее водоснабжение (ГВС) мощность агрегата следует увеличить на 50%. То есть, цифру 4 кВт из примера умножать на коэффициент 1.5 (получим 6 Квт).
    Для получения горячей воды одноконтурный электрокотел принято подключать к бойлеру косвенного нагрева через трехходовой клапан. Последний переключает теплоноситель между баком и системой отопления
  3. Электронагревательный аппарат для ночного отопления можно брать без запаса мощности, если утром его заменяет газовый либо твердотопливный котел. Снижение температуры до 18–19 °C во время сна не доставит особого дискомфорта, зато сэкономит деньги.
  4. Мощность электрокотла, поддерживающего плюсовую температуру в здании, берем с понижающим коэффициентом 0.6–0.7 (минус 30–40%) от количества теплопотерь.

Производительность отопителя для ночной «зарядки» теплоаккумулятора зависит от объема бака и считается индивидуально. Подбор электрокотла в стандартных условиях описывается в видеоролике:

Алгоритм подсоединения к трубе

В основном установочные работы при подсоединении терморезервуара к водопроводу происходят практически одинаково. Общий план один. Начальным этапом работ, считается отсоединение от водяной подачи, идущей в жилое помещение.

Подача холодной воды

  1. Популярный вариант подсоединения водонагревательного прибора к подаче воды, это использование в работе соединительного сгона — «американки». Если придется демонтировать терморезервуар, то патрубок отсоединяют за пару минут от водопровода.
  2. Для стачивания воды устанавливают латунный тройник, хотя при подключении терморезервуара, это не обязательная процедура. Скорее всего, монтаж делается для удобства и долговечности при спуске воды из водонагревательного прибора.

Следующим обязательным и важным условием при установочных процедурах значится система безопасности, которая состоит из таких пунктов:

  1. Обратный клапан нужен, чтобы не допускать произвольный выход подогретой воды из нагревательного агрегата. Такая ситуация может возникнуть, если плохо подается холодная вода или ее полностью перекрыли.
  2. Предохранительный клапан используется для уменьшения давления, образующегося внутри терморезервуара, путем сбрасывания воды.
  3. Если в трубах вода плохого качества, после запорного вентиля устанавливают очистительный фильтр. Он не допустит образование накипи, каменистого налета, различных солевых отложений. Профилактические меры продлевают длительность службы терморезервуара.
  4. Наличие запорного крана. Его основная задача — перекрывать водяной приток, если возникла необходимость провести ремонт или замену водонагревателя. При его закрытии вода может спокойно поступать в прочие точки.
  5. Редуктор нужен для регулирования давления воды. К примеру, в случаях скачков напора в водопроводе. Если при вводе водопроводной трубы редуктор уже имеется, то повторно монтировать его не нужно.

Система безопасности для бойлера нужна, поэтому важность ее трудно переоценить. Если в момент отключения воды к конструкции отсутствует обратный клапан, это закончится опустошением бака

При этом тэн будет продолжать нагревать. В итоге вся система выйдет из строя. Вторым важным моментом в системе есть предохранительный клапан. Представим ситуацию, что в водонагревателе перестал работать термостат. Это приведет к тому, что вода в резервуаре нагревается до 1000С, так как автоматика не сработает и тэн не отключается. Внутри бака возрастет давление, что может привести к взрыву накопительного бака.

Подача подогретой воды

  1. На патрубок горячей воды водонагревателя вмонтировать муфту-«американку».
  2. Для спуска воды из нагревательного резервуара нужно поставить шаровой кран. Если подобный кран уже вмонтирован в систему, но в другом месте, то повторно его не ставят.
  3. Сделать врезку в разводочный узел. Все детали нужно соединять с помощью пакли с фум-лентой. Также можно использовать пастообразный герметик.

ТЭНы водонагревателей

Несмотря на обилие производителей, водонагреватели не сильно различаются. Главное – качество сборки скорее. Один бак заварят по-разному, в зависимости от чего будет сильно колебаться срок службы. Нонче распространены два типа защитных покрытий: нержавеющая сталь, эмаль. Фирмы норовят сделать изделие уникальным. Применяют обеззараживающие добавки эмалей, титановое покрытие Аристон (полезно замученным аллергическими реакциями, раздражением кожи). Вопрос о том, какой водонагреватель купить, решаете из собственных финансовых мощностей, чисто технических характеристик приборов. Производитель – дело десятое, собирал бы качественно.

ТЭНы водонагревателей

Однако меж собой водонагреватели несовместимы комплектующими. Производитель стремится внести уникальную конструкцию ТЭНа, неповторимый тип защиты против накипи, авторские термостаты ноу-хау, иной раз обладающие замысловатыми предохранителями. Позволяет завоевать приверженность покупателей, преданность. На западе типовой расклад: мирятся производители, когда приходится принять очередной стандарт. В смысле комплектующих царит полная разруха. Вспомним войны процессорных сокетов материнской плате. Производитель стремился навязать родную элементную базу. Конкуренция!

Однако можем ли назвать лучший тип ТЭНа? Послушайте, быть может, пригодится, пойдете покупать ТЭН для водонагревателя:

Во-первых, встретите ТЭНы, вкручиваемые в корпус. Периметром резьба, гайку захватывают ключом. Перечислим проблемы обывателя:

  1. Приржавеет, сложно стронуть резьбу.
  2. Лень дома хранить ключ 40–50, либо сантехнический.
  • У Термекс, Аристон часто встречаются ТЭНы с несколькими гайками по периметру. Вынимаются наружу из бака, наилучший вариант.

  • Гайка ТЭНа одна. Вынимаются вовнутрь. При демонтаже нельзя ронять ТЭН на внутреннюю поверхность бака, скрести: легко повредить защитную поверхность бака, долго не протянет.

Помимо перечисленных конструкций ТЭНов накопительных водонагревателей несметное число форм, модификаций.  накопительных водонагревателей спираль часто зашита внутри (удобней расположить снаружи), у газовых водонагревателей ТЭНа нет по очевидным причинам, присутствует теплообменник. Что касается электрических обогревателей, рекомендуем брать второй группы, благо, купить ТЭН для водонагревателя Термекс не проблема. Придется больше крутить, демонтаж для чистки проходит проще. Сколько гаек по периметру? Случается, 5 или 6 – нет разницы.

Как понять в магазине, какой тип ТЭНа стоит на том или ином водонагревателе. Попросите продавца снять декоративную панель, считайте гайки. На слово избегайте верить, от модели к модели тип ТЭНа меняется.

Накопительные газовые бойлеры

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

  • с закрытой камерой сгорания;
  • с открытой камерой сгорания.

В первом случае не требуется оборудование дополнительной конструкции для отвода воздуха, а значит, установка обойдется дешевле.

Так же как и электрические бойлеры, они могут быть:

  • настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
  • напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Особенности водонагревателей небольшой мощности

Безусловно, нельзя забывать, что если мощность водонагревателя будет весьма значительной, то и сроки нагрева воды будут меньшими. Но, справедливости ради, нужно учесть, что разница между более или менее мощными водонагревателями вовсе незначительна. Такая тенденция достигается посредством теплоизоляционного слоя, материалом для которого зачастую служит пенополиуретан. Известно, что характерной особенностью пенополиуретана является способность максимально снизить теплопотери. Благодаря этому фактору, даже в случае отключении электроэнергии вода будет понижать свою температуру всего лишь на один градус каждый час.

Что рекомендуют специалисты?

Если местная сеть не позволяет вам установить в своем доме мощный водонагреватель, вам остается лишь смириться с этим. Специалисты настоятельно рекомендуют приобретать водонагреватель такой мощности, которая бы не навредила вашей электросети. В этом есть свои преимущества, ведь электрические водонагреватели с менее мощным ТЭНом более компактны, что очень приемлемо для малогабаритных помещений.

Если же вам нет необходимости беспокоиться об ограничениях мощности, то можете смело выбирать такой прибор, который вам по душе, опираясь на определенный факторы, к примеру, объем бака или форма самой водонагревательной системы.

В подборе водонагревателя важно отыскать рациональный компромисс, дабы это было не в ущерб вашему кошельку или удобствам

Обзор лучших брендов

Место #1 — итальянская компания Ariston

Известная итальянская марка, занимающаяся выпуском бытовой техники, изготовляет также водонагреватели различных ценовых категорий. Хотя в каталогах представлены различные варианты этих устройств, большую часть ассортимента занимают электрические накопительные агрегаты.

Модели от Аристон считаются одним из лучших вариантов по соотношению технических характеристик, качества и цены. Они отличаются удобным управлением, изящным дизайном, высокой степенью защиты. К минусам можно отнести отсутствие аппаратов с «сухими» нагревательными элементами.

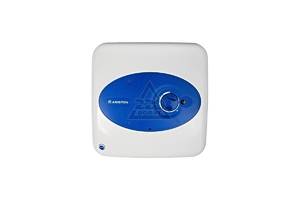

Одна из накопительных моделей Ariston. Она выполнена в форме кубика, смотрится стильно и оригинально на стене ванной комнаты. Кроме того, все устройства этого бренда славятся оптимальным соотношением цены и качества

Место #2 — шведский бренд Timberk

Шведский бренд занимается выпуском исключительно климатической, тепловой техники и водонагревательных приборов. В ассортименте представлены модели проточных и накопительных приборов, имеющих различный объем, мощность и комплектацию.

Среди плюсов можно назвать хорошо продуманную систему безопасности, простоту установки, неплохую теплоизоляцию и быстрый нагрев. К минусам относят не слишком продолжительную стандартную гарантию от производителя, равную одному году.

Все модели от Timberk имеют отличный набор полезных функций, демократичную стоимость, а некоторыми можно управлять при помощи пульта ДУ

Место #3 — шведская компания Electrolux

Известный шведский бренд занимается выпуском бытовой техники, в том числе и водонагревателей. Компания не останавливается на достигнутом, внедряя новые технологии и совершенствуя выпускаемые изделия. В ассортименте огромный выбор газовых и электрических моделей, рассчитанных на разные сегменты рынка.

Вся продукция отличается фирменным дизайном, технической оснащенностью, простым и удобным управлением, которое может быть как механическим, так и электронным. Среди недостатков можно отметить лишь повышенную стоимость моделей.

Отличительной чертой некоторых моделей от Electrolux является то, что их монтаж можно производить как вертикально, так и горизонтально. Единственным недостатком техники этого производителя является ее довольно высокая стоимость

Место #4 — итальянский бренд Thermex

Итальянская торговая марка, специализирующаяся на агрегатов разного типа и назначения: проточных, комбинированных, накопительных. Приоритет отдается бюджетным приборам компактных размеров, легким в установке и эксплуатации.

Электрические водонагреватели накопительного типа от Thermex пользуются популярностью среди потребителей. Их отличительными особенностями являются качественная сборка и доступная стоимость

В каталогах представлено большое число аппаратов «слим» и приборов с плоским баком, что позволяет устанавливать их в труднодоступные места. Несмотря на доступную цену и простой дизайн, электронагреватели обладают достаточно широким функционалом и повышенной степенью безопасности.

Место #5 — южнокорейская компания Hyundai

Одно из подразделений известного южнокорейского концерна занимается выпуском климатической техники, а также производством приспособлений для нагрева воды. В ассортименте, преимущественно, представлены накопительные электрические модели.

Некоторые модели от Hyundai имеют внушительную вместимость, что позволяет использовать их в больших семьях. Все устройства этого производителя оснащены многоступенчатой системой безопасности

Для бойлеров этой фирмы характерен лаконичный, но вместе с тем запоминающийся дизайн, благодаря чему они легко вписываются в современные кухни и ванные комнаты.

Все устройства отличаются продуманной системой управления, безопасностью и эффективностью. На некоторых моделях имеется режим ECO, позволяющий минимизировать затраты электроэнергии.

Вы все еще сомневаетесь какой водогрей лучше – накопительный или проточный? В таком случае рекомендуем посмотреть сравнительный обзор этих двух видов водонагревателей.

Форма водонагревателя

В зависимости от формы хранения котлы бывают: цилиндрические и квадратные (плоские).

Цилиндрический

Большинство, выбирая водонагреватель для квартиры, останавливаются на моделях цилиндрической формы для вертикального размещения.

У них есть такие преимущества:

  • Устройства компактны и не занимают много места;
  • Цилиндрическая форма имеет максимальную площадь контакта.

К недостаткам тонких агрегатов можно отнести

то, что некоторые производители, чтобы увеличить объем внутреннего резервуара без увеличения внешнего диаметра, уменьшают слой теплоизоляции. В результате жидкость в баке охлаждается быстрее, и устройство вынуждено включаться чаще.

Существуют также узкие устройства, в форме приплюснутого цилиндра, так называемые slim-водонагреватели (от английского «slim» — тонкий). Они отличаются по диаметру (от 38 см и меньше) от стандартных единиц, которые имеют окружность 45-52 см. В то же время, чтобы увеличить вместимость, производитель увеличил их высоту.

Слим-агрегат очень удобен в небольших квартирах старой постройки, где очень тесные ванные комнаты и ограниченное пространство на кухне. Этот параметр является убедительным для выбора небольшого электрического водонагревателя для такой квартиры.

Он может работать с той же эффективностью, что и стандартный, и имеет такую же вместимость благодаря преобразованию полезного пространства в высоту.

Прямоугольный (плоский)

Модели плоской (прямоугольной, квадратной) формы не отличаются по производительности от цилиндрических.

Накопительный водонагреватель плоской формы занимает мало места, имеет приятный дизайн, хорошо вписывается в интерьер.

Поскольку такие устройства прячутся в шкафах на кухне или в ванной, вы можете легко выбрать необходимую толщину устройства.

Существуют также модели для горизонтального размещения..Такое размещение позволяет максимально эффективно использовать свободное пространство, если оно ограничено небольшой комнатой.

Стоимость таких водонагревателей выше, чем вертикальных.

Выбор накопительного водонагревателя

Перед совершением покупки водонагревателя следует определиться с необходимой мощностью нагрева и объемом бака. К этому вопросу следует подойти тщательно, так как неверная оценка необходимых параметров может привести к серьезным трудностям в процессе эксплуатации и перечеркнуть все положительные эмоции от приобретения.

Поможет сделать правильный выбор следующий алгоритм:

Если от водонагревателя планируется запитать несколько точек водоразбора в доме, нужно подсчитать суммарный расход на всех точках. При необходимости обеспечения водой только ванной комнаты расчет становится проще. Из практики известно, что средний расход воды в смесителе над раковиной составляет порядка 3 литров в минуту. В зависимости от необходимого напора, расход воды в душе может составлять от 3 до 6 литров в минуту.
Далее необходимо произвести предварительную оценку времени пользования смесителем над раковиной, а также продолжительности и частоты использования душа

Для упрощения расчетов следует принять во внимание, что чаще всего за один сеанс приема душа расходуется от 10 до 40 литров воды. Условно половину этого объема можно отвести на горячую воду, оставшаяся половина приходится на холодную

Можно посоветовать взять емкость известного объема и включить душ с устраивающим напором воды на время, которое предполагается потратить на одну водную процедуру. С помощью емкости можно рассчитать, сколько воды будет потрачено. Половину потраченного объема можно принять за необходимый объем бака водонагревателя.
На заключительном этапе следует рассмотреть индивидуальные привычки всех жильцов и окончательно определиться с оптимальным объемом бака и мощностью нагревателя. Разумеется, расчеты будут в большой степени условными и приблизительными. Не следует забывать, что наибольшее потребление горячей воды приходится на утро и вечер, а также обеденное время.

Стоит отметить, что при увеличенной потребности в горячей воде даже компактный водонагреватель может обеспечить высокие эксплуатационные показатели при условии оптимально подобранной мощности нагревательного элемента.

Приведем также общий список характеристик, которые следует учитывать при выборе качественной модели:

  • наличие устройства защитного отключения;
  • функция защиты от перегрева;
  • материал бака (предпочтение стоит отдавать нержавеющей стали);
  • антикоррозионное покрытие нагревательного элемента;
  • улучшенная теплоизоляция из экологически безопасного материала;
  • функция экономии электроэнергии.

Не последнее значение имеет также известность производителя, гарантирующая наличие собственных сервисных центров.

https://youtube.com/watch?v=s5wQiEa7x1o

Накопительные и проточные бойлеры

Независимо от того, какой теплоноситель используется, газ или электричество, существует два вида аппаратов, работа которых принципиально отличается.

Накопительный бойлер представляет собой бак с ТЭНом внутри, в который набирается определенный объем воды и нагревается. К достоинствам такого аппарата относятся экономичность и долговечность, а к недостаткам – большие габариты и необходимость ждать несколько часов, пока жидкость нагреется.

Виды накопительных водонагревателей классифицируются по объему бака, который может составлять от 5 до 500 литров. Чаще всего они используются в квартирах, причем подходят, как для подогрева воды только для одной водоразборной точки (например, кухонной мойки), так и для обеспечения кипятком всей внутриквартирной системы водоснабжения.

Проточный водонагреватель греет воду непосредственно перед подачей в смеситель. Устанавливается такой бойлер прямо на трубу и работает по принципу теплообменника – нагревательный элемент повышает температуру расположенных внутри корпуса пластин, а они передают тепло воде, которая проходит через конструкцию свободным потоком. Таким образом холодная на входе жидкость нагревается до состояния кипятка всего за несколько секунд, пока находится внутри бойлера, и подается в кран уже горячей.

Купить проточный водонагреватель решают для экономии места, когда установить накопительный нет возможности, или в случаях, когда горячей водой пользуется много людей, например, в офисных зданиях. Плюсами такой техники являются компактность и моментальный нагрев воды, а к минусам относятся высокий уровень энергопотребления и небольшой срок службы (2-3 года, в то время, как у накопительных бойлеров, он может достигать 10 и более лет). Виды проточных водонагревателей не отличаются разнообразием, и классифицируются только по производительности литров горячей воды в минуту.

Внимания заслуживают оба типа бойлеров, тем более, что не составляют друг другу конкуренции. Выбор зависит только индивидуальных возможностей и пожеланий покупателя.

Проточный vs накопительный водонагреватель

Большинство покупает накопительные водонагреватели, побежденные хорошей жизнью. Принять душ от проточного, будьте добры выделить мощность 5 кВт. Немногие дома позволят роскошь (хотя упыри делают за счет постоянных аварий масштаба одного подъезда). Люди жаждут купить ТЕН для водонагревателя Аристон, Термекс. Народу приходится идти на жертвы объема помещения, избегая конфликта с максимальной потребляемой мощностью квартиры.

Накопительный водонагреватель берут, когда отсутствует запас кВт щитка. Домашнее потребление вышло на максимум. Касается проточных водонагревателей. Не берите прибор потреблением меньше 4 кВт. Одна морока.

Газовые водонагреватели неплохой вариант частных домов, создадут массу проблем многоэтажке. Обладают потрясающей мощностью. Если вариант отвести продукты сгорания через дымоход, рассмотрите газовый обогреватель кандидатом на выбор. Накопительные модели непопулярны, Аристон выпустил нечто. Модель проще подобрать, исследуя Яндекс-маркет, уточните характеристики. Рекомендуем непременно купить магниевый анод для водонагревателя накопительного типа вне зависимости, газом или электричеством агрегат питается. Бак подвержен разрушению. Даже в бойлерах ставятся, лишенных ТЭНа.

Примите на вооружение: воду бака пить нельзя. Используйте по хозяйству. Помыться худо-бедно в душевой мужчине хватит 20 литров воды. Человеку не нравится холод (понижает выработку тестостерона), температура струи выше 20 градусов Цельсия. В среднестатистическом случае предпочтение отдается 40 ºС. На десять градусов больше будет обжигать, на десять меньше — холодить. Прием душа занимает 6 минут. Можно примерно рассчитать требуемую мощность нагревателя, касается проточных, накопительных моделей. Разницу объясним. Продолжаем обсуждать, как делать выбор водонагревателя правильно.

Схема в разрезе и устройство водонагревателя Термекс на 50 литров

Рассмотрим стандартное устройство водонагревателя Термекс с объемом 50 литров и важные отличия в зависимости от модели.

Как и все бойлеры, он состоит из следующих базовых элементов:

  1. Корпус. Изготовляется из стали покрытой эмалью, нержавеющей стали или сверхпрочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водонагревателях серии Flat. В торце стоит съемная пластиковая крышка, которая снимается в случае ремонта неисправностей или технического обслуживания аппарата.
  2. Бак, изготовленный из фирменной нержавеющей стали с добавлением титана ASTN+, или стали покрытой изнутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.
  3. Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, патрубок от нее отмечен на корпусе синим пластиковым кольцом.

    Вторая длинная, заканчивающаяся вверху бака, для того, чтобы вытекала, прежде всего, максимально нагретая жидкость. Патрубок от нее помечен синей пластиковой накладкой на крышке.

  4. Теплоизоляция из пенополиуретана. Располагается под оболочкой. Служит для длительного сохранения температуры воды в режиме ожидания. В разрезе может достигать толщины 10 см.
  5. Нагревательный элемент. Находится снизу, закреплен фланцем с шестью гайками. Контактирует с водой или сухого типа, покрытый дополнительно оболочкой. В некоторых устройствах установлено два ТЭНа, которые могут работать как отдельно друг от друга, так и вместе.

    Внутри медной оболочки нихромовая спираль, которая и преобразует электрическую энергию в тепло. Рядом вкручен магниевый анод, который защищает все элементы бойлера от коррозии. Он также крепится на фланец.

  6. Термостат и терморегулятор, которые выключают ТЭНы при достижении водой необходимой температуры. Термостат также стоит во фланце.
  7. Панель управления. На ней находятся кнопки включения и управления мощностью нагревательных элементов и температурой воды. Также в каждом водонагревателе стоит дисплей, который показывает температуру жидкости или механический индикатор. Панель управления бойлера Термекс
  8. Электрический шнур. Может включать в себя устройство защитного отключения для защиты пользователей от ударов током.
  9. Сзади установлено две планки для крепления на стену. В комплекте с прибором идет четыре анкера.

На вводе холодной воды устанавливается обратный клапан GP, который тоже идет в комплекте. Схема сборки для каждой модели может минимально различаться. Она напечатана в инструкции по эксплуатации.

Особенности некоторых 50 литровых моделей

Пятидесятилитровые бойлеры Термекс выпускаются с вертикальным и горизонтальным типом установки. Отличие горизонтальных моделей в том, что ТЭН расположен справа, а патрубки ввода и вывода находятся внизу. Это такие модели, как: Thermex Flat Plus IF 50H, Champion Silverheat ESS 50H, Slim ES 50 H.

Мощность аппаратов с объемом 50 литров варьируется от 1,2 кВт (GP 50S) до 2,5 кВт (Sprint EQ 50V). Сухим ТЭНом оборудован бойлер ERD 50V. Корпус может быть стандартным цилиндрическим, очень тонким серии Ultra Slim и вертикальным плоским, как в серии Flat.

Водонагреватель Thermex Flat Plus IF 50 V накопительный

Нагреватели Sprint имеют два ТЭНа и отличаются функцией особо быстрого нагрева, время которого в два раза меньше обычного.

Использование и основные неисправности

Пятидесятилитровые модели обычно применяют в бытовых целях в квартирах. Такого объема хватит для регулярного пользования двух человек. Если монтаж произведен правильно, то легко разобраться, как пользоваться таким водонагревателем.

Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем нужную температуру. Примерно через полтора часа вода нагреется. Если вы ненадолго уезжаете, воду сливать не нужно, просто закрываем все вентили и обесточиваем аппарат.

Чаще всего выходят из строя два элемента – это ТЭН и бак. ТЭН может деформироваться или проржаветь. Чтобы этого не произошло раз в год нужно производить очистку от накипи. Бак подвержен коррозии, так как постоянно находится в контакте с водой. Для продления срока службы внутри на фланце ставят магниевые аноды. Их меняют раз в полгода.

ТЭН водонагревателя

Модель «Ваилант VED24»

Этот проточный электронагреватель способен похвастаться интересным дизайном. Панель управления в данном случае располагается в нижней части. Регулятор в водонагревателе предусмотрен механического типа. Термостат в этой модели располагается в верхней части. Если верить отзывам потребителем, то нагревательный элемент ломается довольно редко.

Установлен он в представленном экземпляре экранированного типа, мощность (предельная) — 3 кВт. Диаметр патрубка отвода горячей воды стандартно составляет 2.3 см. Толщина термоизоляционных листов равняется 2.3 мм. Всего датчиков в конструкции предусмотрено пять. Два из них установлены сразу под термостатом. Стоит данный проточный электронагреватель 7400 руб.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.
