Выбор автомата на стиральную машинку

Параметры и характеристики дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Предлагаем ознакомиться Стиральная машина на кухне или в ванной

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики.

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В)

Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до 45.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Проверка правильности подключения

Прежде чем включать стиральную машину для полноценной стирки, нужно выполнить пробный запуск, чтобы убедиться, что подключение выполнено правильно.

Проверку начинают с набора воды – машина должна наполнить бак за определенное время, указанное в техническом паспорте. При этом нужно следить не только за скоростью набора воды, но и за герметичностью всех соединений и шлангов. Возникшие протечки следует незамедлительно устранить.

Набранная вода должна нагреваться до заданной температуры за 5-7 минут. При работе агрегата недопустимы посторонние шумы. Если машина сильно стучит или шумит, нужно остановить ее и еще раз проверить правильность подключения. На последнем этапе проверяют отжим и слив.

После проверки подключения стиральной машины можно загружать в барабан белье и запускать стирку

Итак, подключить стиральную машину без вызова мастера можно, если воспользоваться инструкцией по эксплуатации и рекомендациями, изложенными в нашей статье. Будьте внимательны и осторожны, и у вас все получится!

Почему срабатывает УЗО при включении стиральной машины?

Бывают ситуации, когда при включении стиральной машины срабатывает защита, что приводит к отключению всех электроприборов в доме. Для этого может быть несколько причин:(См. также: Что делать, если при включении стиральной машины выбивает автомат)

  1. При включении в проводке действительно произошел скачек напряжения или утечка тока;
  2. Неправильная установка защитного устройства;
  3. Установлен не подходящий по параметрам электросети дифавтомат, поэтому, при включении, происходит ложное срабатывание защиты;
  4. Происходит замыкание сетевого провода стиральной машины автомат;
  5. Вышел из строя блок управления, тэн или двигатель стиральной машины;
  6. Неисправность самого защитного устройства.

Грамотный выбор и правильная установка УЗО или дифавтомата для стиральной машины, поможет сохранить работоспособность стиральной машины, защитит её от перепадов напряжения и утечки тока, но и убережет дом от пожаров, а членов семьи от поражения током. Лучше заранее позаботиться о защите, чем потом устранять последствия неисправностей электросети.

Необходимо учесть, что: 2,2 кВт -это ВСЯ УСТАНОВЛЕННАЯ мощность в стиралке, которая ОДНОВРЕМЕННО НИКОГДА не работает! Поэтому дополнительных индивидуальных никаких автоматов и не надо. Потребление вообще мизерное одновременное! Подключайте розетку для стиралки к розеточной бытовой сети (автомат наверняка 16А) .

Самостоятельная установка УЗО

Процесс установки устройства защитного отключения в цепь для ванной комнаты очень прост. Для этого протяните провод ВВГ 3х2,5 прямо от распределительного щитка. УЗО со специальным защитным корпусом можно установить непосредственно возле влагостойкой розетки. Далее выполните следующие инструкции:

  1. Возьмите индикатор, и определите положение фазы и нуля провода.
  2. Подключите их непосредственно к УЗО.
  3. Выведите фазу и нулевой провод через корпус устройства и соедините с влагостойкой розеткой.

Это самая простая схема подключения защитного датчика. Если кроме стиральной машины, в сети будет еще несколько потребителей, установите дополнительное устройство защитного отключения. Это мера необходима для обеспечения бесперебойной работы устройств, даже при выходе из строя нескольких потребителей.

Приобретение УЗО может сохранить ваши приборы от критических поломок и выхода из строя управляющих узлов. Перепады сети могут вызвать возгорание управляющего блока машинки, критическую неисправность насоса, неполадки сливной системы и прочие повреждения. Кроме того, УЗО может защитить ваше здоровье: без установки этого прибора машинка может бить током при эксплуатации. Не пытайтесь сэкономить на защитных средствах, иначе придется потратиться на новую стиральную машину. Установка датчика займет не более получаса, и даже если вы совсем не разбираетесь в электрике, можно обратиться к специалисту.

Необходимо учесть, что: 2,2 кВт -это ВСЯ УСТАНОВЛЕННАЯ мощность в стиралке, которая ОДНОВРЕМЕННО НИКОГДА не работает! Поэтому дополнительных индивидуальных никаких автоматов и не надо. Потребление вообще мизерное одновременное! Подключайте розетку для стиралки к розеточной бытовой сети (автомат наверняка 16А) .

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку. Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты. Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как установить стиральную машину своими руками

В магазине при покупке предложат услуги по установке, но это дорогое удовольствие. Стиральный агрегат можно установить самостоятельно.

Удаление транспортировочных болтов

Первым делом удаляются транспортировочные болты, которые предохраняют барабан от тряски при перевозке. На разных моделях их может быть от 4 до 6 штук. Вместо выкрученных болтов вставляются резиновые заглушки, которые обычно идут в комплекте покупки.

ФОТО: priborka.life Удаление транспортировочных болтов с задней стенки машины, освобождение кабеля и шланга

Подключение к коммуникациям

Это самая ответственная работа, требующего ответственного подхода.

Водопровод

К водопроводу машина подключается полутораметровым шлангом в двух точках. На шланге с обеих сторон установлены штуцера с накидными пластмассовыми гайками. Сначала один конец шланга с г-образной законцовкой привинчивается к штуцеру на задней стенке машины. Затем другой конец присоединяется к штуцеру, заранее установленному на водопроводную трубу. Никаких дополнительных уплотнений соединения делать не требуется, гайки самоуплотняющиеся. Закручивать их надо рукой, ключи здесь не нужны.

ФОТО: ekb-holod.ru Подключение подающего шланга к водопроводу

Перед штуцером обязательно должен стоять кран, отсекающий воду в аварийных ситуациях.

ФОТО: blackstoneinspections.com Подключение подающего шланга к машине

Канализация

Слив из машины должен быть выполнен таким образом, чтобы избежать эффекта самовытекания воды из бака. Для этого шланг прокладывается с перегибом, который должен быть расположен выше уровня воды в машине. Слив можно устроить прямо в раковину. Для этого в комплекте имеется рукав со специальным зажимом.

Если сливной шланг погружается прямо в толстую канализационную трубу, то точка слива тоже должна быть выше уровня воды в баке машины.

ФОТО: irp-cdn.multiscreensite.com Подключение сливного шланга в отверстие канализационной трубы

Статья по теме:

Самостоятельное подключение стиральной машины к водопроводу и канализации: варианты размещения агрегата, установка, необходимые в работе инструменты и приспособления, описание способов подключения «стиралки» к системам слива и домашнего водоснабжения — в нашей статье.

Электроснабжение

Стиральная машина является энергоёмким агрегатом. Потребляемая мощность может варьироваться от 2 до 2,5 кВт и выше. Проводку к розетке следует вести кабелем с сечением не менее 2,5 мм². Перед розеткой желательно установить автоматический выключатель. Для небольшой мощности можно выбрать автомат на ток 10 А, для высокой – на 16 А. Автомат желательно ставить отдельный, только на машину. Сама розетка должна быть рассчитана на ток не менее 16 А. Устанавливать розетку нужно в удобном и доступном для оперативного отключения и подключения месте.

Фиксация ножек

Выравнивание машины в пространстве относительно геометрической вертикали производится вкручиванием-выкручиванием ножек. Результат выравнивания следует контролировать по строительному уровню, а ещё лучше – по лазерному. Ни в коем случае нельзя выравнивать машину, подкладывая что-либо под её ножки. После выравнивания агрегат не должен качаться.

ФОТО: kursremonta.ru Выравнивание машины регулировочными болтами

После установки машины и подключения всех коммуникаций, устройство следует протестировать: проверить подачу и слив воды по программе, отсутствие протечек в местах соединений. Тестирование проводится без загрузки вещей в машину.

Особенности подключения

Выбор и установку дифавтомата в стиральную машину необходимо осуществлять с учётом устройств УЗО, которые уже имеются в доме или квартире. Ряд конструкций могут взаимно исключать применение друг друга, в результате чего при любой возникшей неисправности вся электроэнергия в помещении будет отключена.  Обычная практика заключается в том, чтобы использовать одно УЗО для всех защищенных электрических цепей, но в то же время иметь некоторые цепи, которые вообще не защищены. Классический пример: электрические розетки обычно находятся на УЗО, но патроны ламп обычно нет; а другие цепи варьируются в зависимости от того, кто и с какой целью установил систему.  Правда, в современных строениях уже все защищаемые элементы подключаются к УЗО.

В законченном виде аппаратура, которая обеспечивает защитное отключение, может быть блочного исполнения и устанавливатся на специальной сервисной панели типа RCBO в Европе.  Такие панели обходятся дороже, поэтому при правильном подключении обычно дифавтомат — единственное внешнее устройство, которое подсоединяется к имеющемуся в жилище УЗО. Однако имеется исключение.  Оно касается обустройства системы заземления, в которой полное сопротивление контура заземления может быть достаточно высоким. Это означает, что замыкание на землю может не вызвать достаточный ток для отключения обычного или дифференцированного автоматического выключателя, а также обычного предохранителя.  В этом случае устанавливается специальное УЗО с задержкой по току срабатывания 100 мА (или выше), которое охватывает всю схему. Далее необходимо предусмотреть монтаж более чувствительных УЗО за ним; они потребуются для питания розеток и других цепей, которые могут быть отнесены к цепям повышенного риска.

С целью регулярного подтверждения работоспособности дифавтоматы можно периодически тестировать. Для этих целей применяются   соленоидные вольтметры.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку. Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты. Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Габариты и тип машинок

Подбирать машинку следует, исходя из параметров места, где вы хотите ее установить. Это будет основным фактором для подбора размеров и типа устройства. Существует 2 вида стиральных помощников:

Горизонтальные (фронтальные), в которых люк открывается на передней панели.

Например, такая:

Вертикальные, где загрузка вещей происходит с верхней стороны аппарата:

В отличие от своих горизонтальных аналогов, вертикальные устройства достаточно компактны: обычно их ширина составляет 40-45 см, а глубина — 60 см. Эти модели лучше всего подходят для маленьких помещений, где горизонтальная загрузка не удобна. Также нужно учитывать, что встроить такую машинку, например, под раковину — не получится.

Как правило, важные элементы конструкции в узких машинках расположены «плотнее», чем в горизонтальных. По мнению ремонтников, такие машинки-автомат быстрее изнашиваются и ломаются, а кроме того, менее ремонтопригодны.

Фронтальные агрегаты считаются более устойчивыми и тихими. Именно они преобладают на рынке. Такие стиралки представлены в нескольких размерных вариациях:

  • Стандартные, с высотой от 85 до 90, шириной 60 см и глубиной от 45см до 60см.
  • Узкие, глубиной до 45 см.
  • Компактные, с различными параметрами меньше стандартных. Такие, например, встраиваются под раковину:

Какой удлинитель нужен для стиральной машины: можно ли подключать ее к пилоту, как выбрать, характеристики

Электрики выступают категорически против подключения удлинителей к крупной бытовой технике, так как наличие промежуточного звена между проводом прибора и электросетью опасно при коротком замыкании и может вызвать возгорание.

Однако во многих ситуациях без него невозможно обойтись, например, когда стиральная машинка установлена слишком далеко от розетки. Понимая, какой именно удлинитель нужен и подходит для подключения стиральной машины к сети, можно выбрать максимально безопасный вариант, который не приведёт к аварийным ситуациям.

Как выбрать удлинитель: характеристики

Электроудлинители выпускаются промышленностью в различных вариантах: с одной розеткой в блоке или несколькими, а также выключателем, индикатором напряжения, устройствами защитного отключения (УЗО) или без них.

Так как стиральная машина работает в условиях повышенной влажности, есть вероятность попадания воды на токоведущие части. Это обусловливает повышенные требования к электробезопасности контактирующего с техникой удлинителя.

Характеристики, на которые необходимо смотреть при выборе удлинителя для стиральной машины:

Сечение, длина провода, материал, из которого изготовлен.

Толщина жилы рассчитывается исходя из мощности стиральной машины: так, для нагрузки 2,5 кВт сила тока при напряжении 220 В составит 2500/220=11,4 А. Значит, кабель потребуется с учётом пусковых всплесков на 16 А, что соответствует сечению медного провода 1,5 мм². Отметим, что алюминий в изготовлении жил удлинителей не применяется.

При этом оптимальная длина устройства не должна быть меньше 3–7 м.

Блок розеток, оснащение заземлением.

Крупная бытовая техника итак оказывает сильную нагрузку на удлинитель, поэтому количество розеток в удлинителе должно быть минимальным – достаточно 1 разъёма. Присутствие заземляющего провода в этом случае обязательно. Отличают его по двойному жёлто-зелёному цвету.

Вилка для подключения к стационарной розетке.

Чаще всего, в удлинителях встречаются неразборные модели вилок с двумя силовыми штырями и двумя заземляющими скобами. Класс защиты устройства должен быть IP20 – от влаги и пыли, IP44 – против брызг.

Устройство защиты от короткого замыкания в электросети.

Защита от замыкания — это встроенный в переноску прибор, способный поглотить всплески электроэнергии. Он оснащён одним основным предохранителем – плавким, и двумя дополнительными: быстродействующим и тепловым.

Выбирая удлинитель для стиральной машины, предпочтение следует отдавать известным отечественным и иностранным производителям.

Следует иметь в виду, что цена на изделие с заземлением вдвое выше, чем, на аналогичное устройство без него.

Безопасная эксплуатация

Приобретённый удлинитель по некоторым параметрам может не соответствовать условиям применения. Но изменять и совершенствовать конструкцию заводского изготовления недопустимо. Соблюдение правил пользования электроудлинителем нивелирует опасности, обусловленные несовпадением заданных характеристик.

Следует всегда помнить, что

  • в блоке не должно быть слишком много розеток
  • вместе с машинкой в удлинитель нельзя включать другую бытовую технику;
  • лучше всего покупать устройство с закрывающимися розетками, чтобы защитить их;
  • использовать удлинитель лучше в полностью развёрнутом состоянии (Кстати, нагрузка на устройство в развёрнутом и свёрнутом состояниях указана на маркировке на корпусе. В последнем случае кабель нагревается сильнее и быстрее теряет мощность).

Запрещается использовать удлинитель, когда не совпадают параметры количества жил кабеля и сечения проводов, если они имеют размеры меньшие, чем необходимо по мощности стиральной машины.

При эксплуатации переноски полезно периодически проверять на ощупь степень нагрева присоединительных узлов и проводов. Комнатная температура элементов удлинителя свидетельствует об отсутствии неисправностей.

Таким образом, для стиральной машины подойдёт не всякий электроудлинитель: конструкция обязательно должна включать заземляющий провод, УЗО или сетевой фильтр.

Отметим, что переноски требуют аккуратного обращения – их не рекомендуется завязывать в узел, скручивать, прикрывать любыми предметами. Нельзя пользоваться удлинителями при неисправности розетки, вилки или шнура, прокладывать их под ковром, через порог. Располагать кабель нужно на максимальном удалении от пола.

Функционирование и составные детали УЗО

Из чего же сделан «защитник» бытовых приборов? Стандартный автомат состоит из следующих частей:

  • трансформатор;
  • защитный корпус;
  • механизм разрыва цепи;
  • датчик самотестирования;
  • устройство электромагнитной отсечки.

Работа УЗО начинается, когда на провода приходится слишком сильное напряжение. В подобных условиях прибор в принудительном порядке размыкает цепь и обесточивает проводку. Кроме того, автомат сработает, если произойдет контакт оголенного провода с водой или человеком.

В отличие от устаревших предохранителей прошлых поколений, защитный автомат может применяться повторно. Его не обязательно заменять новым после каждого перепада.

Почему стиральная машина выбивает пробки

Всё дело в миниатюрном автоматическом выключателе, принцип работы которого был запатентован ещё Хьюго Стотцем в 1924 году. Такой выключатель ставят для защиты цепи как от перегрузки, так и от коротких замыканий.

Итак, основным источником самопроизвольного отключения стиралки является превышение фактической мощности в приводе. Механические и бытовые причины этого уже рассмотрены. Но существуют ещё и электрические факторы. К ним относятся:

  1. Импульсные источники питания — имеются во всех электронных устройствах для преобразования переменного тока в постоянный.
  2. Работающие зарядные устройства.
  3. Розетки USB.
  4. Бесколлекторные приводы.

Все они имеют одну общую черту: постоянный ток и напряжение. При таких условиях тенденция к утечке показателей на землю более чем вероятна. В случае, если это произойдёт, в схеме стиральной машины должно быть устройство, сочетающее в себе две функции: защиту оборудования от перегрузки и защиту человека от поражения электрическим током, а также изоляции от выгорания. Таким устройством является двух- либо четырёхполюсный дифференциальный автомат (далее — дифавтомат).

Внешний вид и конструкция дифавтомата представлены соответственно на следующих рисунках.

Выбор объема барабана

После того как вы определились с местом установки устройства и типом загрузки, необходимо сравнить остальные характеристики выбранных моделей. Очень важный момент – это вместительность барабана. Если машина выбирается для одного-двух человек, то вполне достаточно максимального объема в 3 кг. Это поможет сэкономить и место и электроэнергию при стирке. Если же подразумевается покупка агрегата для большой семьи, то, конечно, лучше взять модель с барабаном побольше, на загрузку 5-7 кг.

Если же подразумевается покупка агрегата для большой семьи, то, конечно, лучше взять модель с барабаном побольше, на загрузку 5-7 кг

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.
  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

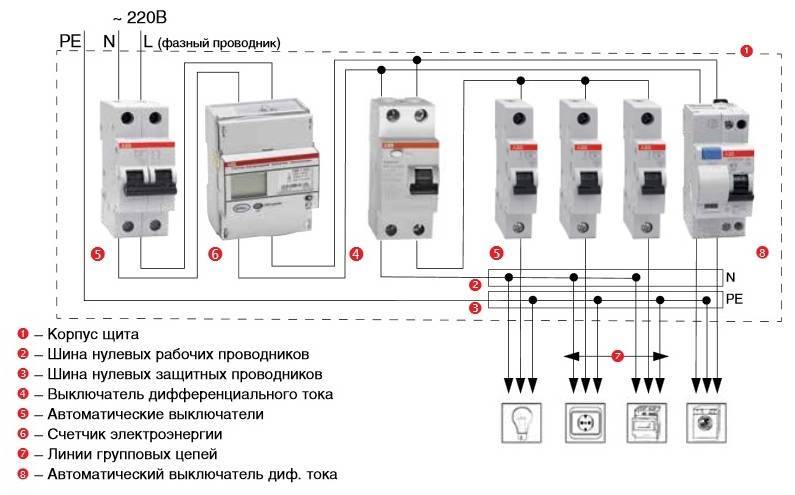

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Контроль кабеля

Чтобы эксплуатация стиральной машины не преподносила вам неприятные сюрпризы, следите за тем, чтобы не нагревался шнур, которым она подключается к электросети, а также вилка или розетка.

Нагрев этих элементов может происходить по следующим причинам:

  • неправильно выбрано сечение кабеля, используемого для проводки. В итоге кабель плохо выдерживает нагрузку, что способствует нагреву шнура стиральной машины;
  • неправильно смонтирована проводка в доме;
  • некачественно выполнены соединения проводов;
  • использование кабеля низкого качества.

Если греется шнур стиральной машины, желательно сразу устранить неисправность. Для этого следует определить, как происходит нагревание: шнур нагревается полностью или только какой-то его участок. Зачастую греется только вилка. Это происходит из-за слабого контакта между шнуром питания и клеммами розетки.

Еще одной причиной нагрева может быть использование розетки, рассчитанной на небольшую силу тока, например, 10 Ампер. Для нормального функционирования стиральной машины и другого бытового оборудования аналогичной мощности требуется розетка на 16 Ампер. Это касается и самого электрощитка в доме. Нагрев опасен тем, что может привести к расплавлению электророзетки, а это в свою очередь станет причиной короткого замыкания и пожара.

При обнаружении нагрева шнура или вилки следует проверить также крепление шнура к самой стиралке. Иногда бывает, что производитель, желая сэкономить, подсоединяет к машине провод с небольшим сечением (менее 2,5 мм). В таком случае необходимо заменить шнур на новый с подходящим сечением. Необходимо также помнить, что вилка обязательно должна соответствовать розетке. Нельзя советскую вилку вставлять в евро розетку, поскольку из-за слабых контактов внутри розетки обязательно произойдет ее нагрев.

Расходники и аксессуары стиральных машин

Серьезно следует подходить и к выбору удлинителя, а лучше всего вообще от него отказаться. Нагреваться может даже качественная переноска, если она на катушке. Это связано с тем, что смотанный провод нагревается быстрее из-за возникновения индуктивности. Чтобы этого не происходило, катушку при подключении мощного электроприбора разматывают.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибораПримерная мощность, Вт
LCD-телевизор140-300
Холодильник300-800
Пылесос800-2000
Компьютер300-800
Электрочайник1000-2000
Кондиционер1000-3000
Освещение300-1500
Микроволновая печь1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо-
проводящих
жил, мм
Медные жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-
проводящих
жил, мм
Алюминиевые жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

  • пластикового корпуса;
  • трансформатора тока;
  • электромагнитного реле;
  • расцепителя тока;
  • механизма производящего самотестирование;
  • в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

  1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
  2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
  3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
  4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
  5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
  6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

УЗО и дифавтомат

Сегодня рынок электрических приборов может предоставить широкий выбор самых разнообразных автоматов. На само деле, классическое УЗО уже давно устарело и не может защитить проводку от всех видов аварий

Для обеспечения защиты высокого класса, специалисты рекомендуют обратить внимание на такое устройство, как дифавтомат

Дифавтомат – инновационный прибор, сочетающий в себе функции устройства защитного отключения и противопожарного выключателя.

В прошлом, для обеспечения полной защиты проводов, эти приборы приходилось монтировать последовательно, друг за другом. Дифавтомат объединил все их функции в одном эргономичном корпусе. Единственным минусом данного прибора является высокая цена, ощутимо ударяющая по бюджету. Выбирая и устанавливая дифавтомат, необходимо подобрать подходящий именно для вашего случая прибор. Специалисты советуют приобретать 0,03 амперный дифавтомат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
