Коммутация интернет кабелей в квартире. Как лучше?

Анализ популярных способов проведения сети

Решая, как провести домой интернет нужно внимательно изучить каждый из них и выбрать наиболее удобный и надежный для себя.

Кабельное подключение

Проводной вариант, это самый надежный способ, который часто недоступен на селе. Если рядом не проходит линия интернета, то тянуть ее придется из города или центрального поселка. Как правило, стоимость такой услуги для многих жителей слишком велика.

Телефонная линия

В отличие от сети интернета, стационарная телефонная линия есть практически везде. Этот способ надежный, но не слишком скоростной.

При этом финансовые затраты будут относительно невысоки и сигнал сети internet останется нормальным если оплачен телефон. Однако дачникам придется оплачивать его ежемесячно, независимо от того, живут они там или нет.

Мобильный интернет

Организовать доступ к интернет ресурсу можно и без привлечения специалистов. Этот вариант хорош, когда нужно обеспечить самостоятельный доступ во всемирную сеть. Но такое возможно, если недалеко есть вышки сотовой связи, обеспечивающие устойчивый прием сигнала.

Подобрав удобный тарифный план, пользователь должен купить сим-карту с модемом. Карта вставляется в устройство. После этого можно подключить модем к соответствующему разъему в компьютере или ноутбуке. Скорость сигнала будет зависеть от целого ряда факторов, в том числе от купленного оборудования (3G/4G —модема).

Спутниковый интернет

Хороший вариант, решающий проблему, как подключить интернет в частном доме без телефона и кабеля. Для этого владелец должен купить комплект оборудования, которое предлагает выбранный провайдер. Самыми известными являются МТС и Триколор.

Подключать его будут специалисты. Пользоваться сетью просто и места оно занимает немного.


Антенна для приема сигнала интернета

Технология WiMax

Создать такой интернет можно даже в удаленном селе. Такой беспроводный сигнал покрывает пространство как минимум на 25 километров. Скорость при этом не становится меньше, а сигнал остается устойчивым. Технология похожа на вай-фай, но отличается большей мощностью покрытия, хотя скорость подачи сигнала в этом случае ниже. Для его усиления используется роутер.

Интернет через спутник

Данный вид обеспечивает подключение к сети при помощи получения сигнала со спутника. Доступ может быть:

  • Односторонним. Сигнал принимается на специализированное оборудование и затем транслируется пользователям.
  • Двусторонним. Используется непосредственный прием данных.

Чаще всего используется симметричный (односторонний) способ коммуникационного подключения.

Цвет

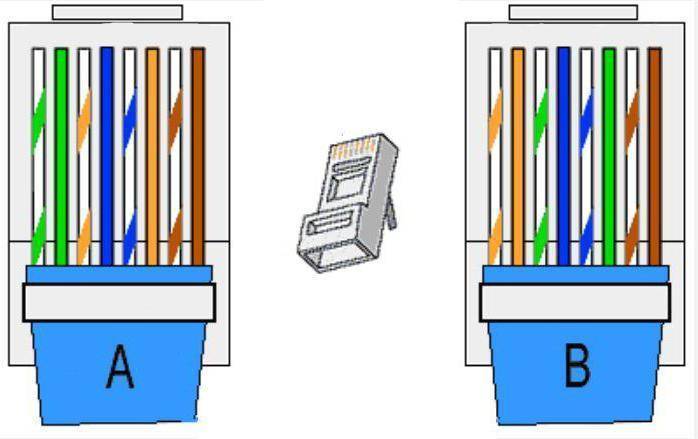

Также при покупке можно увидеть, что существуют провода с разной комбинацией цветов. Всего сетевой кабель включает в себя 8 разных проводов. В продаже представлены изделия для подключения типа А и типа В.

Цвета интернет-кабелей идентичны для обеих групп. Однако меняется очередность постановки отдельных проводников в общей системе

При выборе важно обратить внимание, как расположены в проводе жилы. Дело в том, что соединить все устройства с роутером можно только при помощи одного соединения. Для этого везде потребуется применять либо кабель типа А, либо типа В

Эта распайка должна быть на концах всех кабелей

Для этого везде потребуется применять либо кабель типа А, либо типа В. Эта распайка должна быть на концах всех кабелей.

Чаще всего для подключения применяется соединение типа В. Его еще называют прямым соединением. Если же нужно соединить два ноутбука или компьютера, потребуется воспользоваться перекрестной распайкой. В этом случае с одной стороны провода устанавливают разъем А, а с другой – В.

Несколько слов касательно PoE

Power over Ethernet – это технология, позволяющая сетевым устройствам типа точек доступа работать без необходимости использования настенной розетки электропитания. В основном такое распространено в корпоративном сегменте пользователей.

Суть технологии в том, что электрический потенциал передается через оба коричневых провода (-) и через оба синих провода (+). Если Вы отсоедините какую-либо из этих пар, то PoE попросту перестанет работать (для устройств PoE это никакой угрозы не представляет, поскольку провода попросту отсоединятся).

Решением выхода из ситуации, когда надо при помощи одного кабеля витой пары использовать сеть, телефон и устройства PoE, может быть только использование по одному проводу из синей и коричневой пары. С другой стороны, это уменьшает максимальный ток, который может быть передан кабелем и может привести к возгоранию кабеля при использовании устройств с большим энергопотреблением. Поэтому лучше не рисковать, хотя такой вариант вполне работоспособен.

На этом все — ссори за то, что нет наглядных фотографий, так как пока я это делал не нашлось под рукой фотоаппарата. Но постарался описать как можно более подробно, так что надеюсь, у вас тоже все получится!

Не помогло

Типы кабелей для разводки интернета

Выбирать придется из трех вариантов:

  • коаксиального;
  • оптоволоконного;
  • витой пары.

Разберемся подробнее.

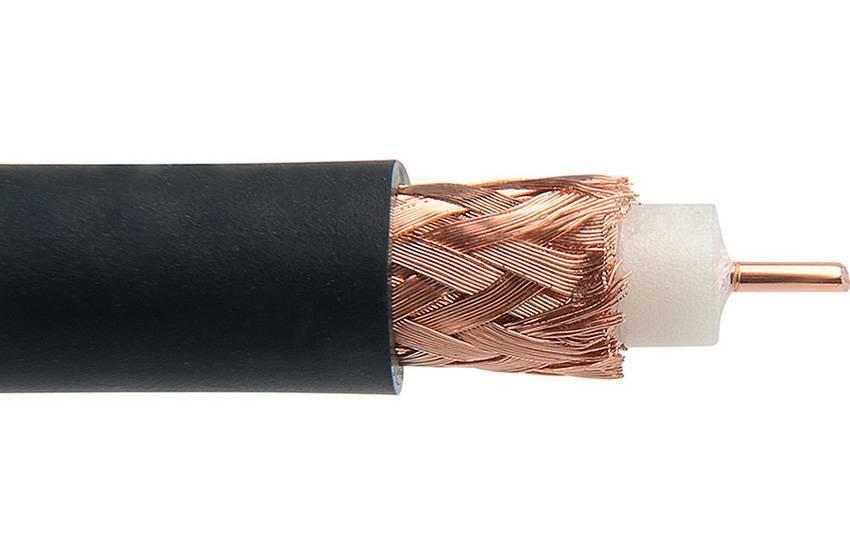

Коаксиальный кабель

Коаксиальный кабель в создании локальных сетей практически не используется. Возможно, кто-то еще помнит период его активного применения в этой сфере, однако большинству пользователей (да и инженеров) такой опыт вряд ли знаком. Сначала он уступил место телефонной лапше, потом на смену пришла витая пара.

Мы не будем подробно рассуждать о данном типе кабелей, поскольку сегодня применение его для разводки нецелесообразно: излишне высокая сложность монтажа и цена коннекторов — минусы, которые здесь перевешивают все возможные плюсы.

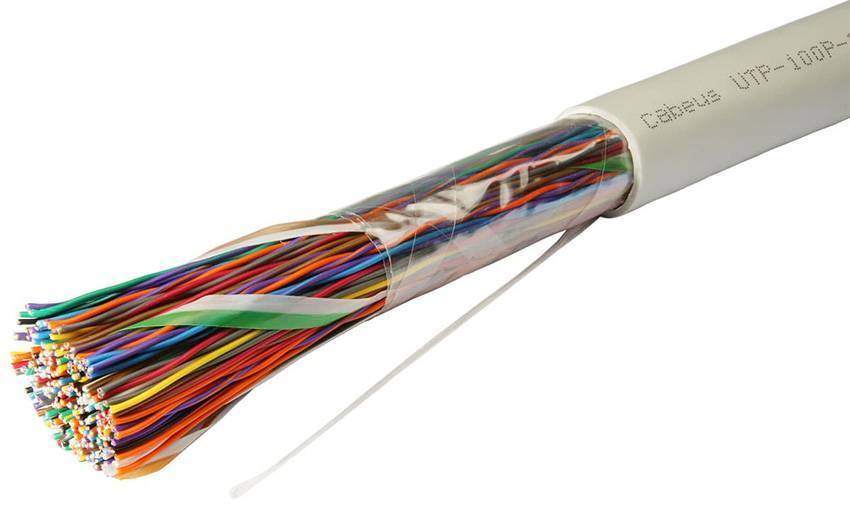

Витая пара

Витой парой называют кабель, в структуре которого есть не менее одной пары изолированных проводников. Проводники, чтобы обеспечить более устойчивую связь между собой, переплетены друг с другом. В продаже можно найти два варианта исполнения таких кабелей: UTP и STP. Вторая отличается наличием оболочки, вокруг каждой пары, а также оболочкой из фольги или металла, в которую помещены все проводники. Экранированный кабель обладает лучшими характеристиками в плане сопротивления шумам.

Оптоволоконный кабель

Волоконно-оптический кабель — кабель, при создании которого используются прозрачные нити, волоконные светодиоды, а в них сигнал передается в виде фотонов путем полного внутреннего отражения.

По сути, оптоволокно является своеобразным потомком коаксиального кабеля. Только в нем вместо металлического сердечника применяют помещенное в тонкую оболочку стекловолокно. Данная технология позволяет передавать сигнал без потери качества на десятки километров.

Слаботочная сеть квартиры

К слаботочным сетям квартиры относится:

  • Локальная компьютерная сеть квартиры;
  • Телефонная сеть по квартире;
  • Прокладка кабеля телевизионной антенны;
  • Можно отнести сеть домофона (видеодомофона);
  • Сеть пожарной и охранной сигнализаций (монтируется профессионалами).

Пересекать электрические провода (кабели) со слаботочной проводкой, нужно под углом в 90°. Кстати, это правило логично объясняет, почему электропроводку нужно проводить, строго, горизонтально и вертикально.

Аналогичная ситуация со слаботочными сетями общественных и зрелищных зданий. Однако нужно упомянуть про сети профессиональных звуковых систем. К ним относится звуковое оборудование, системы конференц-связи, звуковые системы для клубов, развлекательных центров, кафе и ресторанов, концертных залов. Посмотреть и арендовать профессиональное звуковое оборудование вы можете здесь.

Преимущества проводного подключения

Провод для интернета применяют далеко не все владельцы частной недвижимости. Однако у Wi-Fi есть определенные недостатки. Преимуществом проводного подключения является ряд факторов.

В этом случае настройка будет выполняться проще. Не потребуется вводить пароль для получения доступа к Сети. В некоторых квартирах, особенно старого типа, стены толстые. Сигнал может плохо распространяться беспроводным способом по всем помещениям.

Микроволновая печь и некоторые другие приборы также могут приводить к ухудшению качества сигнала. С проводным подключением подобных неприятностей не случается. Также при подключении к Wi-Fi скорость передачи сигнала может быть меньше. При просмотре видео это незаметно. Однако геймеры такое отставание очень остро ощущают. В игре они могут постоянно проигрывать, так как противник оперативнее реагирует на смену обстановки. Чтобы улучшить качество сигнала, рекомендуется подключать все устройства для пользования интернетом при помощи проводов.

Разновидности провода

Многих владельцев частной недвижимости интересует вопрос: какой кабель для интернета лучше использовать? Чтобы получить правильный ответ, нужно рассмотреть существующие разновидности представленных коммуникаций.

Все провода для подключения интернета можно разделить на две категории. К первой группе относится экранированный провод. По всей его длине проходит металлическая трубка. Она придает проводу жесткость. Такой провод менее подвержен механическим повреждениям и прочим неблагоприятным факторам.

Второй тип проводов такого экрана не имеет. Это более мягкий тип коммуникаций. Хоть он уступает по своим прочностным характеристикам первой группе проводников, неэкранированные разновидности применяют для домашней разводки чаще. Он стоит дешевле. При правильной эксплуатации такой провод будет долговечным и функциональным. Экранированные разновидности применяют для уличной проводки на дальние расстояния.

Также при покупке можно увидеть, что существуют провода с разной комбинацией цветов. Всего сетевой кабель включает в себя 8 разных проводов. В продаже представлены изделия для подключения типа А и типа В.

Цвета интернет-кабелей идентичны для обеих групп. Однако меняется очередность постановки отдельных проводников в общей системе

При выборе важно обратить внимание, как расположены в проводе жилы. Дело в том, что соединить все устройства с роутером можно только при помощи одного соединения. Для этого везде потребуется применять либо кабель типа А, либо типа В

Эта распайка должна быть на концах всех кабелей

Для этого везде потребуется применять либо кабель типа А, либо типа В. Эта распайка должна быть на концах всех кабелей.

Чаще всего для подключения применяется соединение типа В. Его еще называют прямым соединением. Если же нужно соединить два ноутбука или компьютера, потребуется воспользоваться перекрестной распайкой. В этом случае с одной стороны провода устанавливают разъем А, а с другой – В.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Материалы, чтобы проложить слаботочные кабели в квартире

Рекомендованы следующие материалы для слаботочной электропроводки.

Телефонная сеть

Для телефонной сети квартиры, дома используйте простой двухжильный (четырех жильный) кабель с одно проволочными жилами. Тип кабеля: ШТЛП-4 или ШТЛП-2. К каждой телефонной розетке проведите свой кабель.

Телевизионный кабель

Телевизионная сеть наиболее чувствительная к помехам. Для минимизации помех используйте экранированный коаксиальный кабель. Экран кабеля (металлическая сетка) соединяется с контактом заземления в розетке. Марка RG-6U.

Компьютерная сеть

Компьютерная сеть в квартире, доме прокладывается кабелем витая пара марки UTP-4. Минимизация помех достигается кабелями типа: U/STP и STP.

  • Длинна кабеля для одного компьютера, не должна превышать 100 метров;
  • Недопустимо соединение витой пары методом скручивания;
  • Для подключений используются джет-разъемы и розетки с джет-разъемами.

Ehto.ru

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Кабель для компьютерной сети квартиры

Для устройства компьютерной сети квартиры используют кабель называемый «витая пара». Витая пара это электрический кабель с медными одно проволочными жилами покрытых изоляцией и общей оболочкой. Некоторые виды кабеля витая пара имеют защитные экраны и другие улучшения конструкции. О них подробно в статье: Кабели слабых токов.

Характерной особенностью кабелей витая пара, отразившейся в его названии, является парное расположение жил кабеля, которые свиты между собой.

Такое «витое» расположение жил кабеля упрощает подключение кабеля, которое называют распиновка. Для информации, существует прямая и обратная распиновки кабеля витая пара. Первая используется для подключения конечных устройств к распределителю, например, компьютер к роутеру. Вторая используется для связи аналогичных устройств, например, двух компьютеров.

Для компьютерной сети квартиры достаточно 4 парного кабеля витая пара, тип UTP (без экрана). Лучше с экраном от помех (тип FTP). Марка кабеля выбирается по вашим возможностям.

Разводка интернет кабеля

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир – через подъездный щиток, а для частных домов – через чердак или любым другим удобным способом. Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом – ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона. В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было “мертвых зон” когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель. В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен “медиаконвертер”, так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции “моста” и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило – нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля. В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование “умный дом”, в таких случаях нужно подумать об обустройстве специализированного щитка или “серверной” которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два – три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Как самостоятельно проложить слаботочные кабели в квартире

Если слаботочные сети монтировать в электроплинтусах (электрокоробах), лучше исключить из них электрические провода для розеток. Нет возможности исключить, разделить по каналам;

  • Каждая слаботочная цепь, должна проводиться отдельным кабелем;
  • При прокладке нескольких кабелей, они не должны переплетаться и перекручиваться;
  • При прокладке слаботочных кабелей в конструкции потолка или стен лучше использовать для их прокладки специальные металлические короба для защиты от электропомех. Для максимальной защиты кабели должны полностью заполнять короб, лучше в два слоя.

Примечание: Наименее чувствительна к помехам телефонная сеть городского стационарного телефона.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

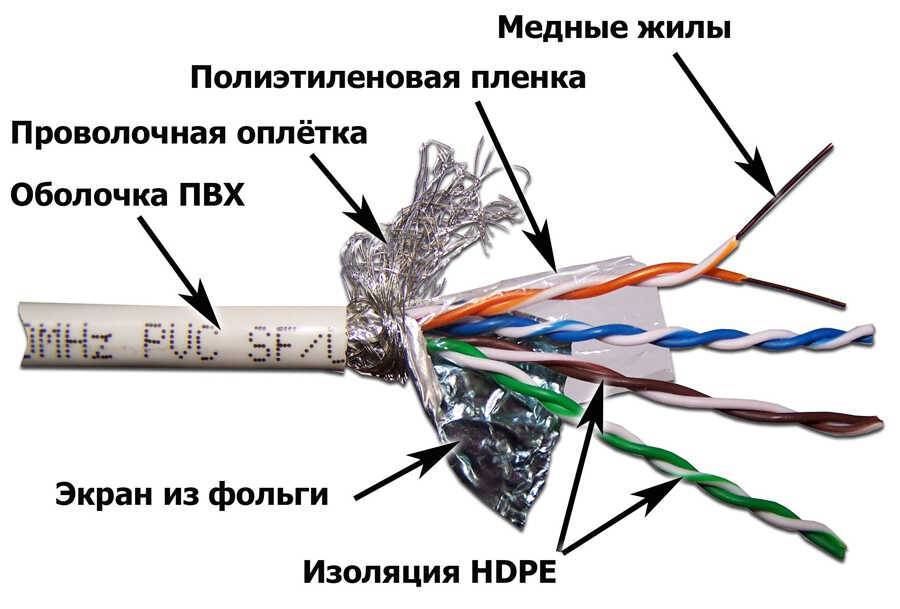

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

  • такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
  • существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
  • во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
  • при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
  • у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Как отремонтировать или поменять штекер на сетевом кабеле

Ниже можно ознакомиться с фишками, которые помогут заменить штекер на кабеле либо исправить его. Для этого мастеру потребуется отвертка. Для того, чтобы сделать монтаж, стоит воспользоваться предложенной ниже инструкцией.

  1. Изоляция снимается с кабеля, а жилы раскручиваются.
  2. На следующем этапе отмеряется длина по всей корпусной части штекера. Проводки должны доходить до контактов.
  3. После этого потребуется установить кабель, зафиксировав каждую из жил по каналам контактов.
  4. Контакты втапливают в жилки.

После этого кабель проверяется на работоспособность.

Нередко штекер перестает нормально функционировать. Возникает это на фоне:

  • внутреннего разрыва кабеля;
  • плохого контакта штекера со слотом сетевой платы.

Проблема может возникнуть и в случае, когда жилы не соприкасаются с контактами устройства.

Специалисты рекомендуют не терять времени и провести проверку с помощью тестера/мультиметра. Каждый проводок потребуется не спеша прозвонить. Для этого один щуп устанавливают на определенный участок провода, а другой на вторую часть кабеля. На каждую из жилок поочередно будет подаваться напряжение. В случае разрыва таким образом будет просто найти неполадку.

Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редким исключением используется оптический кабель).

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов.
Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Интернет розетка подключение по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.
