Масляный обогреватель своими руками? Легко!

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

  • Простота и доступность в сборке.
  • Безопасность и надежность в эксплуатации.
  • Экономичность в потреблении энергоносителей.
  • Высокая производительность и рабочая мощность.
  • Доступная стоимость конструктивных элементов и материалов.
  • Эргономичность и удобство транспортировки.
  • Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

  • стеклотекстолит 50*50 см;
  • 24 метра нихромовой проволоки Ø 0,3 мм;
  • эпоксидный клей 150 г.

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

На нижнем листе с внутренней стороны делается разметка расположения проволоки: точный расчет длины спирали на каждом витке производить необязательно, но надо учитывать, что все 24 метра должны уместиться на квадратной панели 50*50 см. Проволока не должна доходить до краев панели 2–3 см по всему периметру, расстояние между витками – 8–15 мм.

По бокам просверливаются отверстия, в которое вставляются гвозди или спички. На них наматывается проволока, через каждые пять витков она закрепляется бумажными полосками с клеем. После намотки и закрепления проволоки спички (гвозди) убираются.

В панели просверливаются отверстия для вывода проводов и вставляются в них металлические заклепки, вокруг которых обматываются концы проволоки.

Вдоль витков равномерно наносится эпоксидный клей и закрывается второй стеклотекстолитовой панелью.

Проверить работоспособность прибора можно сразу, а затем оставить на сутки под грузом для полного высыхания.

Обогрев спиралью. Сделать обогреватель для гаража можно, используя асбестовую трубу и старую нихромовую спираль из сломанного отопительного прибора. Оснащенный вентилятором спиральный обогреватель из асбестовой трубы получил народное название «ветродуйка». Для изготовления понадобятся:

цилиндр из асбестовой трубы;
спираль на обогреватель, разделенная на 6 равных кусков

Важно не разрезать элемент, так как в местах соединения она перегорает;
вентилятор;
короб из непроводящего ток материала;
выключатель, подобранный по мощности, чтобы не расплавилась спираль для обогревателя.. Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков

Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

  • асбестовая пыль вредна для вдыхания;
  • спираль внутри открытая, на ней сгорает пыль и появляется запах;
  • вентилятор шумит.

Преимущество – за короткий промежуток времени нагревает немалую площадь, так как активно выдувает тепло. Мощность такого прибора составляет 1,6 кВт.

Нагревательный элемент своими руками может сделать каждый автолюбитель. При соблюдении техники безопасности прибор будет подспорьем в гараже в холодный период. Обогреватель для гаража можно всегда сделать своими руками, это сохранит ваш бюджет.

Редко кто при строительстве гаража предусматривает возможность отопления. Поэтому в процессе эксплуатации помещения приходится обогреваться самостоятельно. Согласитесь, покупать нагревательные приборы для периодического пользования иногда затратно и нецелесообразно.

Некоторые умельцы делают агрегат собственноручно, используя недорогие материалы. Мы предлагаем вам ознакомиться с тремя наиболее популярными решениями по организации индивидуального отопления.

Перед тем, как изготовить самодельный обогреватель для гаража, необходимо понять принцип работы каждого агрегата, его устройство и изучить порядок сборки.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Изготовление инфракрасного обогревателя своими руками

Неоспоримым достоинством такого устройства является то, что выработанная тепловая энергия выделяется в виде инфракрасного излучения. Благодаря этому обогреватель, созданный на основе углеродного элемента, прогревает не только воздух, но и находящихся в зоне ИК-излучения людей и предметов.

Основу такого устройства, созданного по типу обогревателей заводского исполнения, будут составлять две пластиковых заготовки, площадь каждой из которых составляет порядка 1 квадрата. На них будут наноситься мелкофракционный графитовый порошок, по структуре чем-то напоминающий муку.


Учитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

  • две медные клеммы;
  • эпоксидный клей;
  • деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.


Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

Последовательность выполнения действий:

  1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
  2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
  3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
  4. Сверху на выложенный узор второй лист пластика.
  5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
  6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
  7. К клеммам подключают зачищенные концы электрического кабеля.
  8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

ИК обогреватель из старого рефлектора

Вам понадобится:

  • рефлектор советского производства;
  • нихромовая нить;
  • стальной стержень;
  • диэлектрик огнеупорный.

Ваши действия:

  • тщательно очистите отражатель рефлектора от грязи и пыли;
  • проверьте целостность сетевого шнура, вилки, соединения с клеммами для подключения спирали;
  • измерьте длину спирали, навиваемой на керамический конус прибора;
  • возьмите стальной стержень такой же длины и навейте на него нихромовую нить. Шаг навивки – 2 мм;
  • по окончании навивки снимите спираль со стержня;
  • уложите спираль в свободном состоянии ( ее витки не должны соприкасаться) на огнеупорный диэлектрик;
  • к концам спирали подключите ток из сетевой розетки;
  • разогретую спираль отключите и уложите в канавку керамического конуса обогревателя;
  • подключите ее к клеммам питания.

Идея №4 – Масляный прибор

Еще одна модель устройства, которую рекомендуется собрать для отопления гаража либо других хозяйственных построек на даче. Все, что Вам нужно – старая батарея, трубчатый нагреватель, масло и пробка. Также потребуется сварочный аппарат, навыки работы со сваркой и немного свободного времени. На фото ниже представлен один из вариантов самодельного масляного обогревателя.

Внизу слева установлен трубчатый нагреватель, вверху пробка для слива/залива масла. Несложная конструкция электрообогревателя, которой будет достаточно для отопления небольшого помещения.

На видео ниже наглядно показывается, как сделать масляный обогреватель своими руками:

Обзор масляного радиатора, изготовленного из подручных средств

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Перед началом ремонта необходимо обесточить обогреватель.

Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла

При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой. Это делается для определения способа ремонта

Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина

Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Основные требования к приборам собственного производства

Предположим, что вы приняли решение самостоятельно изготовить электрический обогреватель. Вне зависимости от того, какой тип отопительного прибора выбран, желательно, чтобы агрегат отвечал следующим требованиям:

  • эргономичность, простота сборки и перевозки,
  • надежность и безопасность,
  • максимальная экономичность,
  • высокая производительность и эффективность,
  • прочность и долговечность,
  • компактность и небольшой вес,
  • доступность материалов, инструментов и конструктивных элементов во время сборки и в случае ремонта.

Важно: считается, что электрические конвекторы, инфракрасные и кварцевые обогреватели в наибольшей степени отвечают вышеупомянутым требованиям. Именно поэтому данные разновидности обогревателей и пользуются наибольшей популярностью среди владельцев жилых и нежилых помещений

Почему стоит обратить внимание на электрообогреватели домашнего производства? Дело в  том, что, покупая фабричный обогревательный прибор, потребитель не всегда остается доволен его техническими характеристиками. Самодельные обогреватели обладают следующими достоинствами:

Самодельные обогреватели обладают следующими достоинствами:

Несмотря на все вышеперечисленные преимущества, электрический обогреватель нельзя назвать идеальным прибором, ведь у него есть одно спорное качество — это безопасность. Помните, что любой самодельный бытовой электроприбор нуждается в тщательном тестировании перед регулярным использованием!

Изготовление котлов на отработке своими руками

Возможность изготовления своими руками котлов, работающих на отработанном масле, является одним из основных преимуществ данного типа отопительного оборудования.

Составные части котла на отработке. Нажмите для увеличения.

Простота и дешевизна изготовления, как и последующей эксплуатации, характеризуют самодельные котлы и системы отопления, эксплуатирующиеся на отработке.

В домашних условиях можно изготовить работающие на отработке самодельные котлы, обладающие мощностью 5-15 киловатт.

Подобного запаса мощности будет достаточно для того, чтобы обогреть до 80°C помещение, имеющее площадь до 50 квадратных метров. Затраченное на прогрев время не превысит 1,5 часа.

Перед тем, как приступить к процессу сборки и последующей установки работающего на отработанном масле котла, необходимо приготовить следующие детали, инструменты и оборудование: циркуляционный насос, насос для подачи масла, воздушный компрессор, специальная горелка, котел, расширительный бачок, отрезки труб, предназначенных для устройства подающей и обратной магистралей, либо готовые магистрали в сборке, сварочное оборудование.

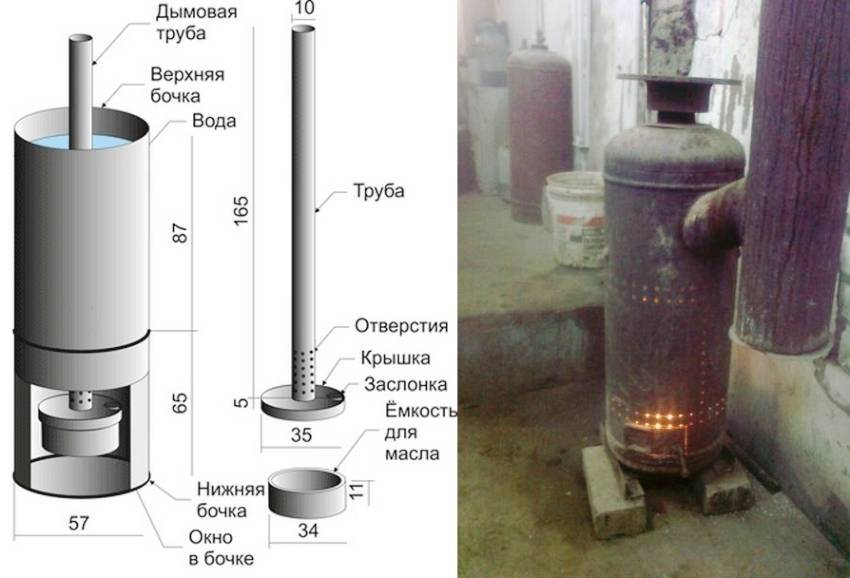

Размеры частей котла для самостоятельного изготовления. Нажмите для увеличения.

Камеру испарения можно изготовить из отрезка прочной толстостенной трубы, способной выдержать нагрев до температуры 400°C. В центральной части данной камеры размещается небольшая трубка, в которую подается воздух, нагнетаемый при помощи вентилятора.

Масляные испарения обогащаются притоком воздушных масс и сгорают в рабочей камере котла. В процессе сгорания происходит нагрев циркулирующего по трубным магистралям теплоносителя.

Розжиг котла

Для первичного розжига котла необходимо использовать около 100 грамм горючей жидкости (керосин, дизельное топливо, специальная жидкость), которую следует залить в камеру сгорания.

Изготовленный из бумаги фитиль обмакивается с одной стороны в горючую жидкость. После этого поджигается фитиль и опускается на дно камеры через верхнюю крышку либо зольник.

Данную операцию необходимо производить при включенном вентиляторе наддува. Следствием быстрого разгорания горючей жидкости станет вскипание масла и прогрев котла с выходом на рабочий режим.

Котлы отопления, эксплуатирующиеся на нефтяных отходах либо на отработке, при дальнейшей эксплуатации требуют лишь периодического подлива масла по мере его сгорания.

Некоторые рекомендации специалистов

  1. Категорически запрещается хранение горюче-смазочных материалов в непосредственной близости от котла.
  2. В обязательном порядке необходимо оснащать отапливаемое помещение дымоходом, предназначенным для надежного и эффективного удаления продуктов сгорания (дыма и гари).
  3. Необходимо защитить места соприкосновения дымовой трубы с деревянным перекрытием и потолком при помощи защитных кожухов, выполненных из термостойкого материала, например, асбеста.
  4. Необходимо использовать специальную регулировочную заслонку, предназначенную для требуемой работы всей системы тяги. В зимний период времени заслонка выполняет функцию регулирования потоков холодного воздуха, летом – организовывает циркуляцию воздушных масс.
  5. Помещения, в которых эксплуатируются котлы отопления на отработанном машинном масле, должны быть оборудованы эффективными системами вентиляции воздуха.

Данное требование продиктовано не только необходимостью обеспечения постоянного притока свежего воздуха для нормального функционирования горелочных устройств открытого типа, но и позволяет ликвидировать опасность скопления угарного газа в отапливаемом помещении.

Послесловие

Соблюдение довольно простых требований, предъявляемых к изготовлению, монтажу и дальнейшей эксплуатации котла, позволяет безбоязненно применять данный тип отопительного оборудования для обогрева производственных, хозяйственных и даже жилых помещений.

При эксплуатации работающих на отработке котлов следует постоянно помнить о потенциальной опасности этого типа котельного оборудования.

К слову, данное требование справедливо по отношению ко всем типам отопительных котлов, к которым и относится котел отопления, работающий на отработанном машинном масле.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

  • трубу диаметром 80-100 мм и длиной 4 м;
  • стальной уголок для изготовления подставки и внутренних элементов теплообменника;
  • листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

  • тормозной диск;
  • шланг для подачи топлива;
  • хомуты;
  • полудюймовый вентиль;
  • петли;
  • полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

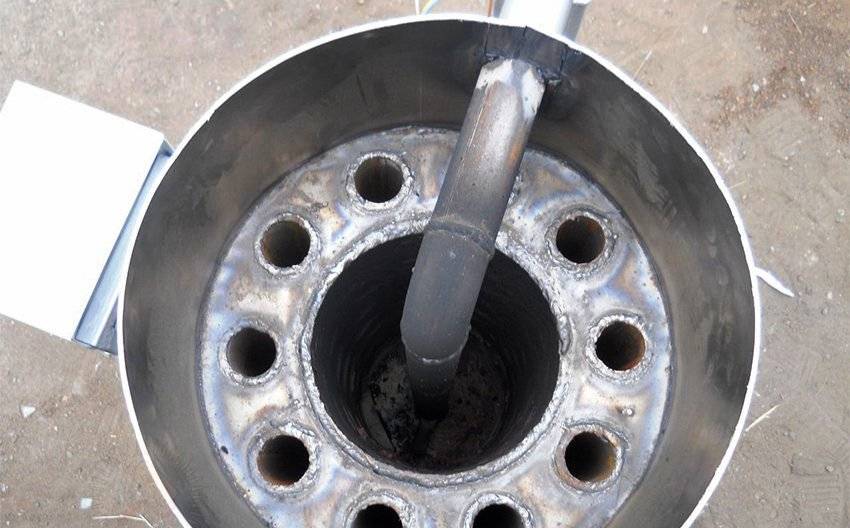

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Подбор материалов

Как ясно из вышесказанного, для получения самодельного обогревателя потребуется где-то раздобыть следующие составные части:

  • корпус;
  • масло;
  • ТЭН;
  • мобильную подставку;
  • устройства управления и автоматики.

В качестве корпуса можно заимствовать старый радиатор из системы центрального отопления, листовой или секционный. Вполне подойдет и автомобильный, или любое похожее изделие, конструкция которого позволит жидкости циркулировать внутри естественным или искусственным (при помощи электромотора) образом. Можно также изготовить своими руками замкнутый контур из стальных труб.

Что касается масла, то, во-первых, его количество должно закладываться исходя из расчета

85 % от объема корпуса. Остальная часть полости заполняется воздухом. Эта 15 % область сохраняется для того, чтобы во время работы масло вследствие температурного расширения не раздавило корпус.

Во-вторых, качественные характеристики жидкости должны удовлетворять как минимум двум критериям: чистота и термостойкость. Грязь и примеси будут сокращать срок службы нагревательного элемента, вызывая оседание на нем накипи. А приличная температура ТЭН говорит о том, что следует подбирать техническое масло соответствующей марки. Подходящим вариантом будет, например, трансформаторное.

Количество и характеристики ТЭН выбираются в зависимости от требуемой мощности обогревателя (и с учетом габаритных размеров корпуса). Условно можно считать, что для создания комфортной атмосферы в помещении с обычной высотой потолков требуется

1 кВт на 10 кв. м. Для комнат с высокими потолками, плохо утепленных, расположенных в холодных районах и т. п. необходимы в несколько раз более мощные изделия.

Разумеется, должны учитываться и возможности питающей электросети в месте, где планируется использовать созданный своими руками прибор

В плане долговечности немаловажно также рассмотреть возможные сочетания металлов ТЭН и корпуса. Скажем, не рекомендуется применять нагреватели с магниевым анодом, комбинировать алюминий и обычную сталь (не нержавеющую) с медью

Установка ТЭНа в корпус обогревателя

Поскольку конструкция, по всей вероятности, будет иметь внушительную массу, то мобильная платформа на колесах, если таковая планируется к включению в состав самодельного прибора, должна выдерживать возложенную на нее нагрузку. Ее можно изготовить, например, из стального проката – уголков, швеллеров и т. п. материалов.

В качестве термостата следует применять пластину из биметалла (взятую, например, из старого утюга). Подбирая для него настройку с оптимальными температурными характеристиками, исходить нужно не только из соображений экономии электроэнергии, но и из того, что чрезмерный нагрев может спровоцировать повышение давления внутри корпуса до слишком высокого уровня.

Для лучшей гарантии безопасности дополнительно можно предусмотреть термопредохранитель. Или аналогичный выключатель, срабатывающий при определенном давлении.

Меры безопасности

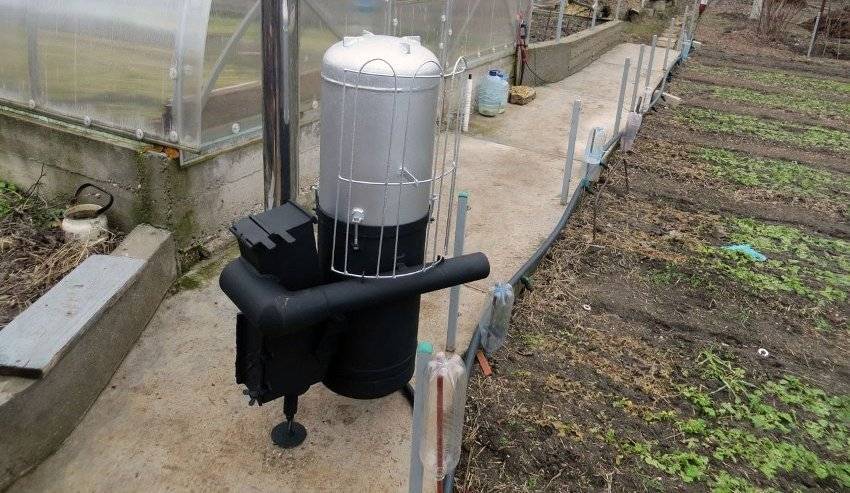

Печка в гараж на отработке – это простое и недорогое решение для обогрева помещения технического назначения. А если гараж представляет собой мастерскую, куда часто приезжают по вопросам замены масла, то с топливом проблем не возникнет – его всегда будет в достатке

В процессе эксплуатации печи следует проявлять осторожность:

  • Не разжигайте неисправные печи;
  • Не используйте для розжига бензин, спирт и прочие агрессивно горящие жидкости;
  • Не перегревайте печи;
  • Не оставляйте оборудование без присмотра;
  • Не прикасайтесь к раскаленным элементам;
  • Держите рядом огнетушитель;
  • Самодельные печи на отработке должны пройти тестирование в уличных условиях.

Безопасны ли масляные обогреватели для дома

По сравнению с радиаторами прямого действия, масляные обогреватели характеризуются меньшими температурами открытых поверхностей, что связано с использованием промежуточного теплоносителя. В то же время сам теплоноситель, т.е. масло, является горючим и огнеопасным средством, именно поэтому нельзя допускать перегрева устройства. В целом, масляные батареи отличаются безопасностью, даже могут использоваться для обогрева детских комнат, потому что модели оборудованы специальным кожухом, предупреждающим появление ожогов от прикосновения к открытым поверхностям.

При эксплуатации устройства важно соблюдать меры предосторожности:

  1. Заблаговременно до подключения к электросети проверьте соответствие напряжения в розетке техническим требованиям устройства.
  2. Отключайте прибор от электропитания, если в нем нет необходимости.
  3. Ни в коем случае не накрывайте работающее устройство и не сушите на нем одежду, иначе это приведет к перегреву и может вызвать возгорание.
  4. Не стоит самостоятельно заниматься ремонтом конструкции, особенно если у вас отсутствует необходимый уровень профессиональной подготовки.
  5. Не давайте прибору загрязняться, так как это тоже может вызвать повреждения и перегревы.
  6. Не оставляйте включенный обогреватель без присмотра.
  7. Радиатор нельзя устанавливать в помещениях с повышенной влажностью.
  8. Не рекомендуется хранить устройство в неотапливаемых помещениях, таких как балкон, гараж, времянка и т.п.

Для избегания травм и ожогов не оставляйте детей одних в комнате с включенным обогревателем, а также не позволяйте детям играть с устройством или прикасаться к нему, к электропроводу и т.д. При соблюдении указанных мер, вы сможете безопасно пользоваться этим устройством.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Марка, модельМощность, кВт/чРасход топлива, кг/чСредняя цена (по состоянию на март 2018), руб.

Thermobile AT 400

274260 000

Euronord EcoLogic 180

807,2102 000

Thermobile SB 80

11,59680 000

Euronord EcoLogic 30

16−431,4−470 000

DanVex B 100

948,7425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Аккуратность при изготовлении – залог безопасной работы печи на отработанном масле

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
