Почему на экране телевизора появились полосы

Выгода обращения в «Ремонтано»

Наша компания профессионально занимается восстановлением телевизионной техники более 10 лет. У нас сформирован штат узконаправленных специалистов, ежедневно выполняющих успешные ремонты различной сложности. Помимо этого, клиенты выбирают именно нас и по другим причинам:

  1. Предоставление ремонтных услуг на дому у заказчика.
  2. Большинство запчастей всегда имеются в наличии.
  3. Выполнение ремонта в присутствии клиента.
  4. Доступные цены и прозрачное ценообразование.
  5. Оформление гарантии и предоставление квитанции.

Оформить заявку можно по номеру 8(495)777-19-19 или с помощью формы обратной связи на сайте. Если вы заинтересованы в недорогом восстановлении, никогда не пытайтесь отремонтировать технику самостоятельно, так как существует риск повреждения исправных модулей, повышения общей стоимости ремонта.

Как устроено соединение шлейфа с матрицей

Ниже приведены разные схемы, передающие одну мысль — для соединения контактов гибкого шлейфа с напыленными контактами матрицы, применяется . Внутри этого скотча (по моему мнению) содержатся проводящие шарики, расположенные на достаточном расстоянии между друг другом, чтобы не было электрического контакта. Контакт появляется при нагревании и сжимании скотча — шарики сближаются и появляется проводимость.

Нужно помнить, что на гибкий шлейф ставится дешифратор и проблема может быть в месте соединения шлейфа и дешифратора.

Как понять, что виноваты шлейфы — посмотрите англоязычное видео на тему.

Как китаец в гараже снимает шлейф с дешифратором с матрицы, вычищяет остатки старого анизотропного клея на шлейфе и на матрице и наносит новый.

На экране телевизора появилась трещина.

Эта неисправность типична для производителей дешевых телевизоров. Когда на экране появляются трещины. Давайте не будем специально рассматривать ситуацию, когда вы сами уронили телевизор и экран сломался, это нормально, что телевизор не предназначен для падения, и если экран сломался, это должно было произойти. Но когда вы получили новый телевизор, распаковали его и увидели трещину, или даже случилось так, что через некоторое время трещина появилась на установленном телевизоре. Еще более парадоксальный случай, трещина появляется после того, как вы слегка удалите пыль с экрана мягкой тканью.

Это однозначно некачественный экран, произведённый по удешевлённой технологии. В этом случае нарушена технология производства, использованы материалы имеющие очень большую внутренюю напряжённость, а поскольку экраны имеют слой специального стекла, то это стекло изготовлено неправильно и такому экрану достаточно самого маленького воздействия, чтобы от внутреннего напряжения произошёл раскол стекла или достаточно приложить небольшое усилие на часть экрана и это может вызвать трещину. К сожалению такой экран починить нельзя, его только можно только заменить, но вы можете купить такой же экран и в итоге просто потратите деньги. Рекомендуем перед покупкой телевизора ознакомится с отзывами покупателей о качестве телевизоров.

Причины

Прежде чем анализировать причину, почему на экране телевизора появились цветные полосы, обязательно убедитесь, что соединение периферийных кабелей правильное.

  • Установите более низкую контрастность и яркость.
  • Не показывайте статические изображения, логотипы и меню более 30 минут.
  • Получите полномасштабные изображения с изображениями.
  • Если возникнет проблема, в ближайшее время должно быть возможно.

От 50 до 100 часов этой процедуры следует обеспечить равномерное созревание точек экрана и меньшую восприимчивость к дальнейшему сжиганию статических объектов. Однако мы рекомендуем следовать «консервативным» первым инструкциям. Если бы вы ожидали четкого ответа на вопрос о том, будете ли гореть на новых телевизорах, мы вас разочаруем.

Что сделать в первую очередь и какие причины полос на ЖК телевизоре:

  • Проверьте настройки прибора. Установите автонастройки. Если после этого полосатость не исчезла, придется разбираться дальше.
  • Конечно, полосы полосам рознь. Они могут быть тонкими (в несколько пикселей) или широкими (закрывающими от 5 до 100% площади экрана).
  • Возникновение узких вертикальных линий определенного цвета на сто процентов связано с проблемами матрицы. Иногда в течение нескольких дней этот дефект изображения устраняется самостоятельно. Если этого нет, то придется обратиться за помощью в сервисный центр.
  • Тонкие горизонтальные или вертикальные полосы на ЖК телевизоре, которые не горят вообще, указывают с большой вероятностью на выход из строя дешифратора строк или столбцов на матрице. Эта поломка нередко проявляется при резких скачках напряжения в сети или после удара молнии. Проблема довольно серьезная и без помощи специалиста здесь не обойтись. Если пренебречь обращением в сервисный центр, полоса становится все шире, в конце концов, занимая весь экран. Скорее всего, придется менять матрицу, стоимость которой достаточно велика.

Диагностика

Справедливости ради отметим, что далеко не всегда появление полосок указывает на серьезную неисправность и не означает, что телевизор нужно как можно быстрее нести к профессиональному мастеру. Иногда они возникают по причине халатного отношения пользователя, это может быть связано с попаданием пыли в устройство или некорректно заданными настройками изображения. И ту и другую проблему можно решить самостоятельно.

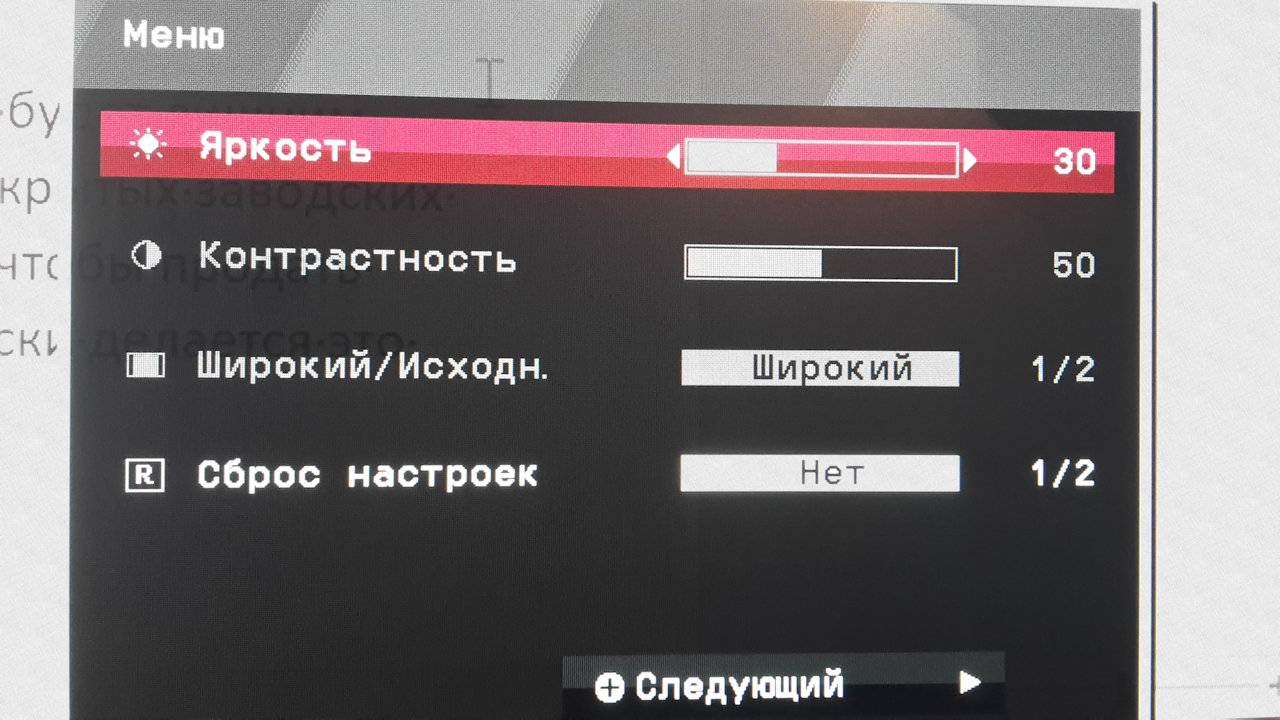

Для этого следует зайти через меню в настройки телевизора. После этого выбрать опцию «Поддержка». В ней нажать на блок «Самодиагностика». Далее остается только запустить тестирование изображения.

Если причина, по которой на экране телевизора появились полосы, имеет программное происхождение, то следует выполнить перепрошивку системы, для этого выполняют ряд последовательных манипуляций:

  • подключите TV-приемник через кабель или посредством Wi-Fi к интернету;
  • в открывшихся настройках найдите блок «Поддержка»;
  • выберите пункт «Обновление программного обеспечения».

После этого система автоматически запустит проверку на наличие корректных обновлений. Нужно обязательно подождать окончания его загрузки, как правило, время напрямую зависит от скорости интернет-соединения.

1 этап

Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.

Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.

2 этап

Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.

В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.

Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.

Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку. Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов

4 этап

Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.

Почему появляются горизонтальные полосы

Возникшая проблема в виде горизонтальных полос на экране телевизора имеет конкретные причины. Например, узкая белая полоса означает, что источником неполадки является кадровая развёртка. Проблемы, из-за которых возникли неприятности, могут заключаться в следующем:

  1. Конденсаторы обвязки кадровой микросхемы испорчены.
  2. Кадровая микросхема не имеет питания.
  3. В элементах КР (кадровой развёртки) образовались трещины.

Если на мониторе возникли горизонтальные или вертикальные полосы, то неполадки могут быть вызваны следующими факторами:

  • при неполадках матрицы появляются цветные вертикали;
  • горизонтальные полосы разных нюансов информируют об отсоединении шлейфа от матрицы;
  • если матрица совершает ошибку, то появляется тонкая вертикаль;
  • сбой дешифратора характеризуется чёрными полосами;
  • белая горизонталь означает проблемы кадровой развёртки.

В этих случаях необходимо обратиться к специалисту.

Если на мониторе возникла узкая белая вертикаль, это указывает на единичную ошибку матрицы. Если причина заключается в изменении напряжения, то через некоторое время телевизор восстанавливается и продолжает демонстрацию в обычном режиме.

Одна или несколько вертикальных одноцветных полос появляются из-за поломки матрицы. Здесь поможет частичный ремонт или замена всей детали. Горизонтальные разноцветные полосы означают, что ослаб контакт шлейфа с матрицей. Или полностью исчезло соединение между ними. Чтобы решить проблему, достаточно будет перепаять контакты.

Неисправность микросхемы

Необходимо убедиться, что в самой микросхеме и обвязке нет кольцевых трещин в пайке. Эта неполадка может быть основной причиной появления проблемы. Если трещины будут обнаружены, значит, надо перепаять выводы детали.

Затем необходимо посмотреть распределение напряжений. Оно может быть 9 вольт или 45 вольт, в зависимости от микросхемы. Предварительный каскад компонента питается низким напряжением, а выходной канал — высоким.

Как правило, кадровая развёртка питается от ТДКС. Но есть модели ТВ, которые получают напряжение от блока питания. Итак, питание осуществляется через разрывные резисторы и подаётся на соответствующие входы. При обрыве этих резисторов, телевизор начинает транслировать белую полосу. Также обрыв резисторов может указывать на:

  • неисправность кадровой микросхемы;
  • существование какой-либо нагрузки в КР.

На экране телевизора появилась горизонтальная полоса? Для решения проблемы, нужно искать вздутые конденсаторы в обвязке, в выходном каскаде, по питанию самой схемы. Обычно у них большая ёмкость: 1000–2000 мкФ. Их можно подпаять, а ещё лучше заменить.

Обрыв кадровых катушек

Одной из причин появления белой полосы является обрыв кадровых катушек. Это очень редкий тип неисправности. Как правило, для исправления дефекта их следует заменить.

Почему на экране телевизора появились горизонтальные полосы ? Если возле паек на панельке отклоняющей системы «откисают» выводы, их следует восстановить. Для этого не потребуется замена деталей. Провода здесь довольно толстые и рвутся очень редко. Но межвитковое замыкание требует полной замены катушек. К сожалению, их очень сложно найти в продаже. Поэтому специалист мастерит и накручивает их сам, что очень трудоёмко и сложно. Также следует посмотреть, пропаяны ли катушки у выводов.

Сбои в работе дешифратора

Возникновение белой полосы говорит о неполадках в дешифраторе столбцов (строк) на матрице. Причиной неприятности может послужить скачок напряжения либо удар во время грозы. Если сразу не прибегнуть к ремонту, полоса будет увеличиваться.

При неполадках дешифратора необходимо поменять матрицу, а стоимость её довольно дорогая. Деталь находится на матрице или на шлейфе, расположенным перед ней. Прогревание места соединения шлейфа с матрицей помогает ненадолго либо не помогает вообще.

Но не всегда следует прибегать к дорогостоящей процедуре. Иногда проблема полос в телевизоре по горизонтали заключается в:

  • необходимости заменить плату Т-КОН;
  • неплотном положении шлейфа матриц.

Небольшое оперативное вмешательство быстро решит проблему.

Обнаружив горизонтальные полосы на экране телевизора, пользователь может самостоятельно провести диагностику устройства и принять решение о дальнейшем ремонте дисплея. В статье будет подробно рассказано, что делать при появившихся на мониторе линиях-артефактах.

Как проверить ТВ самостоятельно

Добраться до элементной базы и плат телевизора можно только после снятия задней панели. Она обычно крепится группой саморезов. Их нужно найти абсолютно все. Часть из них на устройстве, которое никогда не вскрывалось, может быть залита черным компаундом, неотличимым по цвету от пластика задней панели.

После того, как все шурупы выкручены, и крышка начала шевелиться, не стоит торопиться ее убирать. В некоторых моделях телевизоров к этой детали крепятся пучки проводов и даже сигнальные шлейфы. Поэтому рекомендуется вооружиться фонариком и все внимательно проверить, слегка приподняв крышку и осматривая находящееся под ней.

После того, как внутренности телевизора открыты взгляду, стоит провести проверить следующие компоненты.

Крупные чипы на основной материнской плате. Она средняя по размеру. На микросхемах не должно быть трещин и изменений цвета корпуса.
Ножки микросхем и контактные точки. Для осмотра можно вытянуть материнскую и иные платы из защелок и перевернуть. Спайка должна быть сплошной, без трещин и других настораживающих повреждений.
Катушки платы блока питания. На них не должно быть избытка грязи.
Шлейфы. На них не должно быть заломов, видимых повреждений проводников

Не лишним будет обратить внимание на места входа этих элементов в разъемы. Здесь не должно быть грязи и следов окислов.

Затем все детали исследуются в поисках признаках перегрева. Обычно об этом говорят изменения цвета корпуса. В местах нештатного роста температуры образуются желтоватые пятна. Не лишним будет перевернуть все платы и осмотреть состояние их лаковой поверхности. Возникший перегрев также повреждает ее и вызывает изменение цвета.Последними осматриваются конденсаторы. Это электролитические элементы, имеющие форму бочонков разного размера. На их верхней части расположена площадка из фольги с перекрестием. При порче деталей их топ явно вспучивается и становится выпуклым. Нанесенное перекрестие позволяет это ясно увидеть. Если подобные детали обнаружены, их рекомендуется немедленно заменить, самостоятельно или обратившись в сервис.

Что сделать в первую очередь

Конечно же, большинство мужчин, прежде чем обратиться в сервис, скорее всего, попробуют устранить возникшую проблему своими силами. Поскольку полосы на экране кажутся не такой уж и сложной проблемой, но это только на первый взгляд.

Чтобы начать самодиагностику, в первую очередь нужно снять заднюю панель, которая обычно держится с помощью саморезов, их обязательно нужно выкрутить все. Если задняя крышка снимается впервые, то сами крепления будут скрыты черным компаундом, который такой же по цвету, как и пластик самой панели.

Далее, нужно почувствовать, что все крепления отсоединены, и лишь после этого снять крышку. Будьте внимательны, чтобы не сломать её в случае, если какой-то саморез пропустили. В разных моделях могут быть и другие крепления, так что стоит быть аккуратным. Иногда даже провода могут быть прикреплены к самой панели.

При такой работе следует использовать фонарик и провести проверку, прежде чем снимать крышку полностью.

Вот, наконец, долгожданная панель перед нами, рассмотрим, что с ней делать дальше.

Лучше соблюдать такую последовательность действий:

Проверить все крупные чипы на материнской плате. Осматривать следует внимательно на наличие различных трещин, изменений в цвете.

Далее нужно обследовать микросхемы, контактные точки. Чтобы осмотреть их с двух сторон, сами платы можно снимать с защёлок. Все спайки должны быть целостными, без повреждений, трещин и т. д.

Проверить катушку платы блока питания. Нужно осмотреть её на наличие грязи.

Далее нужно провести осмотр шлейфов

Здесь важно проверить их на наличие заломов, повреждений проводников и т. д. Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления

Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления.

После этого нужно провести внимательный осмотр и убедиться в том, что нигде нет перегрева. Это может быть заметно и по тому, что корпус меняет цвет (становится жёлтым) под воздействием температуры.

Кроме того, во время проверки нужно обратить внимание и на лаковую поверхность плат и её целостность. И уже в конце осмотра стоит уделить внимание самим конденсаторам. Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров

Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными

Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров. Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными.

Из-за одной полосы на экране по вертикали не стоит паниковать, поскольку все детали, нужные для ремонта, можно легко приобрести через интернет и устранить поломку. А вот если вы обладатель ЖК-телевизора или Smart TV, тогда ремонт будет более дорогостоящим.

Также удаление пыли или любых других загрязнений иногда может полностью исправить незначительные повреждения на экране.

Разновидности полос на экране телевизора

Чтобы оценить этиологию появления полосок, стоит акцентировать внимание на количестве и цветах появившихся дефектов. Если поломку обнаружить своевременно, то можно избежать дорогого ремонта

Горизонтальная тонкая полоска возможна в результате сбоя кадровой развертки, который происходит как следствие резких и внезапных изменений напряжения. Обычно такое бывает при отключении электричества или сильной грозе. По этим же причинам могут возникнуть трещины в микросхемах. Тонкие полосы одного цвета могут исчезнуть также внезапно, как и появились. Поэтому стоит понаблюдать за ними несколько дней

Полосы разных цветов аналогичной направленности могут занимать как весь монитор, так и его часть. Они похожи на морскую рябь и имеют разнообразные оттенки. Часто такой вид неисправности дает основание указывать на пришедший в негодность шлейф матрицы. Недостаточно крепкий контакт шлейфа с панелью и платой Т-con. Для обнаружения необходимо снять заднюю крышку телевизора и при включенном питании пошевелить шлейф, ведущий к экрану. Если причина неполадок в нем, то можно сразу увидеть улучшения, а если изображение не восстановилось, стоит обратиться к специалистам для устранения дефекта данного элемента.

Горизонтальные и вертикальные линии чёрного цвета часто указывают на серьезные поломки, в частности повреждение дешифратора. А без него воспроизведение сигнала невозможно. Данная поломка дорогостоящая. Полосы при таком повреждении могут располагаться по центру или по всему экрану телевизора. Если вы обнаружили черные полосы на своем телевизоре, не затягивайте с ремонтом. Даже если первоначально дефект не особо мешает просмотру.

Вертикальные полосы небольшого размера возникают в результате скачков напряжения и указывают на выход из строя матричного столба или дешифратора. Если вовремя не устранить даже самую маленькую полосочку, в дальнейшем она разойдется по всему периметру экрана.

Вертикальные полосы розового цвета появляются в результате сбоя матрицы монитора. Причиной обычно является механическое повреждение экрана, реже — скачки напряжения. Так же полосы розового цвета могут возникнуть в результате естественной амортизации телевизора. Иногда розовый оттенок сменяется фиолетовым. Если данный вид полосок обнаружили на новом устройстве, то не стоит искать объяснение их образования. Это заводской брак и телевизор необходимо вернуть в магазин для замены.

Вертикальная линия белого цвета укажет на проблемы в работе матрицы или выходе её из строя. Она бывает малозаметной или наоборот, интенсивной.

Синяя вертикаль появляется после длительной работы телевизора или его перегрева. Одной из причин являются проблемы с видеокартой, которая имеет свой срок службы. Другая — отслоение шариков припоя видеопроцессора подложки BGA.

Вертикальный трек зеленого цвета говорит о повреждении шлейфа, соединяющего LCD-матрицу и формирующую плату изображения. Линия может быть любого размера. Если она появилась после длительного функционирования телевизора, то можно выключить устройство, дать ему немного остыть. Очень часто проблема исчезает вместе с перегревом.

Красная полоса вертикальной направленности говорит о дефектах шлейфового соединения, поломке разъёма кабеля или его загрязнении. Иногда может возникнуть отслоение дорожки на плате или повреждение кабеля VGA.

Желтые вертикальные полосы являются признаком дефекта видеокарты. А также могут возникнуть при попадании влаги на микросхемы, вследствие чего происходит окисление контактов.

После проведения диагностики причин появления полос на экране телевизора можно приступать к их ликвидации. Универсального метода для этого не существует и все зависит от:

  • модели устройства
  • причины поломки
  • приобретенных навыков по ремонту

Что делать, если попала влага

Ни для кого не секрет, что любая жидкость может нарушить функционирование электрического прибора. Поэтому появление линий на дисплее вполне может вызвать попадание на устройство влаги. Если такое произошло, то необходимо как можно быстрее просушить устройство.

Прежде всего, необходимо просушить внутреннюю систему устройства, поэтому необходимо открыть корпус телевизора. Сделать это можно следующим образом:

Отключить телевизор от питания электричеством и прочих источников сигнала.
Положить электроприбор таким образом, чтобы устройство оказалось задней панелью сверху. При этом следует обезопасить экран от возможных физических повреждений.
На торцевой части устройства нужно найти все саморезы, которые соединяют корпус устройства с внутренней системой телевизора

Стоит обратить внимание на то, что некоторые из них, скрыты под слоем пластика.
Аккуратно открутить шурупы, запоминая какой из них принадлежат к определённому отверстию, так как некоторые из саморезов могут отучаться размером.
После того как последний шуруп будет откручен не стоит сразу же открывать крышку. Для начала необходимо просмотреть, не соединены ли две части корпуса проводами, чтобы при открывании не вырвать их с корнем.
Если никаких препятствий не существует, то можно приступить к открытию крышки устройства, параллельно помогая себе отсоединять части корпуса дисконтной картой или острым ножом.

После того, как с корпусом телевизора будет покончено, пользователь должен приступить к сушке электрического прибора. Чаще всего гаджеты и прочие устройства, содержащие микросхему, сушат следующим образом:

  • просушить при помощи ватных дисков или палочек;
  • продуть все детали устройства при помощи фена или пылесоса без насадки на малой мощности;
  • использовать спирт на ватном диске, для притягивания жидкости в платах телевизора.

Если пользователю удалось высушить прибор, до того как жидкость навредила внутренней системы ТВ, то линий на экране устройства можно избежать. В противном случае владельцу телевизора придётся заменять повреждённые внутренние детали электроприбора.

Возможные причины нарушения целостности изображения

Прежде всего, тщательно проверьте все разъемы. Исключите вероятность неплотно прилегающего периферийного кабеля или забитого видеовыхода. После этого войдите в ТВ-меню и выберите автоматические настройки.  Если на экране вашего ЖК телевизора вновь появились полосы, значит, проблема таится внутри.

Вы можете наблюдать как вертикальные, так и горизонтальные полосы, которые имеют одинаковую природу возникновения и устраняются с помощью одних и тех же приемов

Важно помнить, что ни один телевизор не застрахован от подобных неполадок. Даже топовые жидкокристаллические телевизоры от Samsung, Sony, LG, Philips – это всего лишь бытовая техника, которая подвержена как внешнему, так и внутреннему воздействию

Внешние проявленияВероятная неисправность
Тонкая вертикальная линияОшибка матрицы
Одна или несколько цветных вертикальных линийДефект матрицы
Разноцветные горизонтальные полосы, разводыОтсоединение контактного шлейфа от матрицы
Белая горизонтальная линияДефект кадровой разверстки
Черные вертикальные или горизонтальные полосыСбой дешифратора

Узкая вертикальная линия указывает на случайную единичную ошибку матрицы, которая могла произойти по вине неожиданного перепада напряжения. В этом случае стоит подождать некоторое время, полоса может исчезнуть сама собой.

Одна или несколько вертикальных полос определенного цвета – показатель поломки матрицы. Оттягивать время нежелательно, ведь их количество может увеличиваться и занимать весь экран. При незначительном повреждении возможен ремонт, при обширном дефекте может потребоваться полная замена матрицы.

Горизонтальные полоски разного цвета, разводы, рябь и искажение экрана – результат того, что соединение контактного шлейфа с матрицей ослабло или пропало. Для устранения неисправности достаточно просто перепаять контакты.

В Интернете вы можете найти большое количество рекомендаций по самостоятельному ремонту, где пошагово описаны действия по перепайке. Самый главный совет: если вы не являетесь мастером по починке телевизоров, НЕ ДЕЛАЙТЕ это САМОСТОЯТЕЛЬНО!!! Проблема не очень критична, но своими неграмотными действиями вы можете усугубить ситуацию и довести дело до замены дорогостоящих запчастей.

Тонкая белая горизонтальная линия выдает дефект кадровой разверстки. Он может появиться из-за постоянных скачков напряжения, короткого замыкания или разряда молнии, после которых контакты плавятся, а на микросхеме появляются трещины. Необходимые меры зависят от степени повреждения.

Вертикальные или горизонтальные полосы черного цвета без единого пикселя требуют самого дорогого ремонта. Обычно они означают поломку дешифратора, поэтому приходится менять всю матрицу полностью. В противном случае эти линии будут становиться все шире и шире, пока, наконец, не заполнят весь экран.

Замена шлейфа матрицы

В определенных случаях нужно заменить шлейф матрицы. Для начала нужно приобрести сам шлейф (желательно новый ) — данную зап. часть возможно приобрети в сервисных центрах, но перед тем как заказывать, нужно уточнить модель аппарата и его год выпуска. Так заменить шлейф можно как самому, так и в сервисе по ремонту телевизора.

Шлейф расположен внутри корпуса телевизора или монитора, и чтобы его достать, его надо аккуратно разобрать. Итак первое, что нужно сделать — это открутить все болты и отсоединить заднюю часть. Помните, разбирая данную технику, не стоит торопиться и делать резких движений, шлейф чаще всего расположен на самой крышке. Из этого следует, что разбирать технику надо аккуратно чтобы избежать надломов и повреждений деталей.

В основном все шлейфа и соединения, внутри данных аппаратов, крепятся с использованием спец. разъемов, снять их довольно просто, стоит только надавить на защелку.

Ремонт от полос на телевизоре чаще всего требуется технике таких компаний, как:

  1. Sony (Сони)
  2. LG (Эл Джи)
  3. Samsung (Самсунг).
  4. Philips (Филипс)

и др. по своей конструкции могут отличаться. Перед тем как приступать к ремонту, ознакомьтесь с мануалом или у официальных представителей компании закажите схему данной сборки.

Причины неисправности

Причина кроется в плохом контакте шлейфа панели с платой, где сигнал с T-con разводится по соответствующим шлейфам, она приклеиваются к матрице одной стороной, а второй — к плате формирования изображения. Если речь идет о ноутбуках, то появление вертикальной полосы на экране ЖК монитора может быть связано еще с обрывом дорожек шлейфа. Так же появление полосы на экране телевизора может появиться при нарушении контакта и окисления, установленных на шлейфе SMD элементов, в основном резисторов.

Дефект с вертикальной полосой может быть вызван так же плохим контактом в  самом разъеме, если это так, тогда вам крупно повезло, с этим легко справиться самому.

Дефект может носить как постоянный, так и временный характер, исчезающий, к примеру,  после прогрева ЖК телевизора. Так же вертикальная полоса может исчезнуть, а затем снова появиться снова в виде более светлого, чем основное, изображения. Устранить дефект удается  нажатием на место соединения, но если место неконтакта окислилось, то надо нажимать сильно.

В профессиональном случае, для восстановления шлейфов ЖК матриц используются  специальные станки. Вещь дорогая и не для единичного случая. В домашних условиях восстановить шлейф самому очень сложно. Здесь требуется очень точное позиционирование шлейфа, инструмент и специальная анизотропная клейкая пленка. Данная клейкая пленка содержит крошечные соединительные площадки, окруженные изоляционными материалами. После позиционирования, нагрева и сдавливания она обеспечивает электрическое соединение контактных площадок.

Как говорилось выше, вертикальные полосы на ЖК телевизоре могут появиться в результате нарушения пайки SMD резисторов. Вооружитесь лупой и проверьте места паек, а так же сопротивление этих резисторов.

Проверка матрицы монитора

Выше я упоминал о том, что появление полос часто является следствием аппаратной поломки. Но иногда нюансы заключаются в настройке. Для начала следует попробовать сбросить установки монитора до заводских параметров. Сделать это очень просто. На корпусе устройства есть кнопки, которые позволяют поменять гамму, яркость, контрастность. Среди них всегда найдется кнопка сброса до заводских параметров. С ее помощью монитор возвращается к заводским настройкам.

Чтобы понять корректность работы самого монитора не будет лишним провести проверку на целостность матрицы и наличие скрытых заводских дефектов. Такой хитростью часто пользуются продавцы, чтобы продать клиентам услуги. Звучит все хитро и сложно, но фактически делается это легко.

Существует несколько способов:

  • использование специальной программы;
  • запуск видео;
  • средства Microsoft.

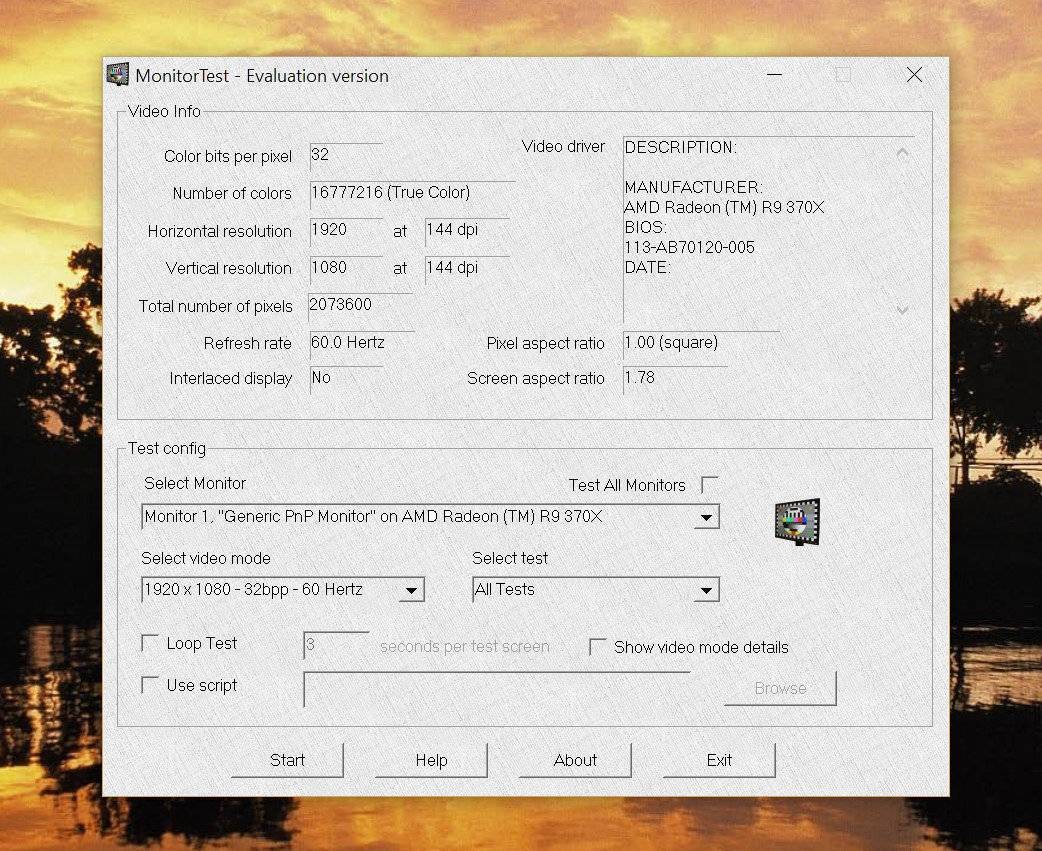

Вариант 1 – скачать специальный софт на флешку и запустить его на ПК. Программ масса, они занимают мало место, а пользоваться ими достаточно легко.

Среди популярных утилит:

  1. nokia monitor test;
  2. eizo monitortest;
  3. passmark monitortest.

Эти улитилиты позволят не только выявить битый пиксель, но проверить матрицу на переход цветов, контрастность. В целом проверка заключается в том, чтобы прогнать устройство на заполнение одним цветом. Битый пиксель будет подсвечен другим цветом. Специальные изображения с градацией помогут определить правильно ли выводятся цвета.

Вариант 2 – заходим на youtube и вводим в поиск запрос «тест матрицы». Принцип аналогичный, только не потребуется ничего скачивать. Просто запускаем видео, расширяем на весь экран, убираем все лишние элементы и внимательно смотрим.

Вариант 3 – в настройках ОС есть специальные пункты, которые позволяют настроить под себя рабочий стол. Среди прочего здесь можно выбрать фон. Процесс проверки сводится к тому, чтобы убрать все элементы с рабочего стола, панель задач и последовательно заливать его одним цветом. Иными словами, это вариация первого варианта, только придется немного покопаться в настройках. Я не рекомендую пользоваться таким методом, ведь он самый длительный. Подходит в том случае, если нет интернета и специальных утилит.

Тем, кто все решит обратиться к этому способу, ниже последовательность действий:

  • Персонализация – Параметры.
  • Фон – Сплошной цвет – Дополнительный цвет.
  • Выбрать нужно поочередно белый, серый, черный, зеленый, красный, синий цвета. Именно на них пиксели заметны.
  • Возвращаемся к меню Персонализация и заходим в Панель задач.
  • Выбираем «Автоматически скрывать панель на рабочем столе». Теперь она самостоятельно будет прятаться за пределы экрана. Чтобы вернуть ее на место достаточно сместить курсор вниз.
  • Последний пункт. Кликаем на столе ПКМ и заходим в пункт «Вид». Внизу отмечаем «отображать значки рабочего стола».
  • После выполнения этих действий на рабочем столе ничего не останется, кроме выбранного цвета. Действие нужно повторить для каждого из вышеперечисленных цветов.

Стоит понимать, что перечисленный выше софт и способы – это способ найти дефект матрицы. Ремонт в данном случае сводится к замене матрицы. Это дорогое удовольствие и провести его могут в сервисном центре. Рекомендую провести подобную проверку для нового девайса. Сделать это следует в магазине, так как при обнаружении пикселей дома или полос монитор будет сложно поменять быстро. Потребуется проверка качества, а это занимает 21 день. Неприятно купить новый монитор и 3 недели ждать пока его поменяют.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
