Как подключить и настроить реле Sonoff к вай фай

Рабочий алгоритм

У каждого прибора есть последовательность команд и действий, которые он исполняет, у sonoff basic он такой: Реле связывается со своим сервером на облаке подключаясь через роутер к интернету. Мы скачиваем приложение, и подключаемся к реле, работая непосредственно с ним. Существует способ управления посредством нажатия клавиши на лицевой стороне устройства. Такое простое управление не требует особых знаний в механике и физике, так что будет понятно даже новичку. Легкая автоматизация — залог популярности компании.

Также стоит упомянуть, что управляющую программу заложенную внутри реле можно написать и самому, если вы обладаете минимальными навыками программирования и электроники. В этой задаче вам поможет среда Arduino IDE, которая с легкостью справляется с нагрузкой в виде ESP8266 и всем, чем sonoff «напичкан». Также в помощь вам будет огромная база библиотек и примеров, как в самой IDE, так и в интернете на форумах.

Важный нюанс, каждое реле обладает неповторимым ID, который встроен в модуль при покупке, поэтому если вы решили поэкспериментировать с прошивкой, то лучше сделать резервную копию ее заводской версии.

Рейтинг производителей

Рейтинг и обзор производителей беспроводных Wi-Fi выключателей выглядит так.

Xiaomi (линейка китайских продуктов Aqara)

Выпускает выключатели с 1 или 2 клавишами, которые возвращаются пружиной в исходное положение автоматически. Если в модели присутствует только фаза и нет заземления – его можно взять из любой розетки. Подключается устройство с любого современного гаджета при помощи приложения MiHome. Особенностями моделей данного производителя являются:

  • регулировка яркости освещения на лампочках в разных комнатах;
  • установка своего отдельного сценария и таймера для каждой клавиши;
  • отображение потребления электроэнергии за определенный период, с разбивкой по дням и неделям;
  • одной и той же клавишей можно управлять и физически, и программно (включить нажатием на нее, а выключить через приложение);
  • рассчитаны на китайскую систему электричества (250 вольт, а не 220 как в России);
  • для подключения обязательно необходим стандартный шлюз и выбор местоположения «материковый Китай»;
  • в международной версии прошивки программное обеспечение выходит с заметным опозданием на несколько месяцев (поэтому лучше брать китайскую модель);
  • совместимость с большинством датчиков движения;
  • можно вынести клавишу на рабочий стол практически любого современного гаджета.

Sonoff Touch

Это сенсорный выключатель с программным обеспечением eWeLink». Его особенности:

  • можно прикасаться к клавише мокрыми руками (накладка на кнопку выполнена из закаленного стекла);
  • необходимо подтверждение создания аккаунта в приложении через SMS;
  • обязательно нужна регистрация устройства в сети.

Среди остальных популярных устройств отметим следующие.

  1. Legrand (серия Celian) – французские бесшумные дистанционные выключатели.
  2. Vitrum – итальянские выключатели с технологией Z-Wave (ускоренной передачи данных).
  3. Delumo – российская продукция (выключатели, диммеры).
  4. Noolite – качественные бюджетные Wi-Fi выключатели от белорусского производителя.
  5. Livolo – выключатели и розетки для автоматического управления освещением внутри квартиры от китайского изготовителя.
  6. Broadlink – дистанционные двухкнопочные китайские Wi-Fi выключатели для управления двумя осветительными приборами одновременно. Работают от обычной батарейки 12 вольт.
  7. Kopou – китайские выключатели с диммером в виде брелока.
  8. Philips Hue представляет выключатели, которые могут управлять только всеми осветительными приборами в одной комнате сразу. За пределами одного помещения сигнал не срабатывает, настроить отдельно каждый прибор в комнате невозможно.

Функционал родного комплекса прошивка-облако-приложения


С учётом недоверия к китайскому облаку продвинутый функционал тут меня мало интересует. Нужна демонстрация работоспособности железа. Но надо признаться, что тут маркетологи выше головы прыгнули и очень крутые анимированные гифы на сайт положили. Спрячу под спойлер. также снял предельно краткое видео. Собственно, показывает работу от физических клавиш, радио и WiFi в любой смеси. Единственно отличие — при получении команды с радио светодиод сначала вспыхивает зелёным. С кнопки и из приложения такого нет. Дополнительная информация

Для работы реле выставляются режимы Первый — независимое переключение каждого из 4 каналов и фиксация в этом положении.


Второй — при выборе любого канала предыдущий отключается.

Третий — при выборе канала он ненадолго включается — и затем отключается.


Насколько «ненадолго» выставляется в двоичной системе 4х битным выключателем, от 0.25 до 4 сек.

Далее для разных каналов могут быть настроены разные режимы, так что вариантов немало.

Есть 8 таймеров разных типов.

Важно что они исполняются средствами микроконтроллера, Интернет для срабатывания не нужен. То есть правильно написанная альтернативная прошивка тоже сможет


То есть правильно написанная альтернативная прошивка тоже сможет.

Модельный ряд

Вот мы и разобрались как работает умное реле Sonoff, перейдем к обзору предложенных решений. Ко дню написания статьи, на официальном сайте компании насчитывается 9 моделей вай-фай релюшек и 9 моделей другой умной продукции: розетки, выключатели, лампы, патроны. Рассмотрим, какими они бывают и характеристики некоторых из них:

  • Basic 10A — простейшая модель, реле рассчитано на ток до 10А, максимальная нагрузка — 2.2 кВт. Работает в диапазоне напряжений 90-250В, по стандарту беспроводной связи 802.11 b/g/n, температура эксплуатации от 0°С до 40°С, Размеры корпуса: 88*38*23мм.
  • RF — отличительная особенность: поддержка дистанционного управления по радиопульту 433MHz (в комплект не входит, можно привязать любой).
  • Dual — отличается от характеристик предыдущей лишь наличием двух каналов. То есть вы сможете управлять двумя нагрузками с одного устройства, но сколько можно подключить при этом? Максимальный ток для одного устройства 10А и мощность 2200 Вт, а для двух суммарно 16А и 3500 Вт, Размеры корпуса: 114*52*32мм.
  • TH10/TH-16 — модели с датчиком температуры и влажности: DHT11, AM2301, DS18B20 (только температура). Они подключаются к разъёму 3.5 мм на боковой панели. TH10 отличается от TH16 максимальным током нагрузки — 10 и 16 ампер соответственно.
  • POW 16А, основное отличие — возможность мониторинга мощности потребляемой нагрузкой. Это особо актуально при использовании для управления обогревателем, ток нагрузки до 16А. С возможностью отображения дневных и ежемесячных отчетов. Размеры корпуса: 114*52*32мм. В версии POWR2, возможно просматривать потребляемый ток и какое напряжение в сети.
  • 4ch PRO — самый большой по размерам вариант в линейке. Основной особенностью в характеристиках управлять 4-мя каналами потребителей с мощностью 2200Вт, то есть 10А на канал. Размер: 145*90*40мм. Предназначен для монтажа в электрощит на din-рейку и занимает 8 модулей.

Стоимость самого простого реле на момент написания статьи – 3.5 доллара, а самого дорогого – 20 долларов. Сколько можно подключить приборов к одному Wi-Fi реле Sonoff, как вы можете убедиться, зависит не только от потребляемого тока, но и от количества каналов

Характеристики и возможности

Здесь будет рассмотрена не только аппаратная часть названого беспроводного Wi-Fi реле, но и произведен общий обзор функций приложения Android для Сонофф, по причине их непосредственной взаимозависимости. А вот программы, работающие в комплексе «умного дома» и способные управлять аналогичными выключателями рассматриваться не будут — их описание далеко выходит за рамки настоящей статьи.

Аппаратная платформа

Рассмотрим о каких возможностях Sonoff 4CH Pro R2 говорит руководство по эксплуатации этого беспроводного выключателя:

  • режимов работы: 3 (импульсный, блокировки, самоблокировки);
  • количество контролируемых устройств: 4 в виде ламп или 2 двигателя;
  • монтажное размещение: DIN-рейка;
  • питание: универсальное, переменным током от 90 до 250 В (50/60 Гц) или постоянным 5–24 В, при максимальной нагрузке на цепи устройства не более 10 А или 2.2 кВт мощности;
  • частота Wi-Fi: 2.4 GHz;
  • основной протокол: MQTT;
  • габариты: 114×52×32 мм (могут отличаться);
  • вес: около 100 грамм;
  • управление: удаленное с помощью Android приложения eWeLink или через программные модули, подключаемые в существующие системы контроля «умного дома».
  • в качестве дополнительной возможности доступна функция управления выключателем при помощи радио пульта на 433 МГц;
  • ручной контроль кнопками: присутствует для всех 4 каналов.

Сразу хотелось бы обратить внимание на режимы работы Sonoff 4CH Pro R2 и количество контролируемого оборудования:

  1. Импульсный: устройство предоставляет возможность на краткое, установленное время от 1 до 16 секунд активировать одно из четырех реле, с последующим его отключением по таймеру.
  2. Режим самоблокировки: подключение одной или нескольких линий на постоянный цикл работы.
  3. Режим блокировки: при активации какой-либо линии, все остальные отключаются.

Теперь что касается подключаемого оборудования. Если используются лампы в качестве нагрузки, — можно задействовать все четыре реле. В случае двигателей немного сложнее — для них применяется попарное подключение управляющих цепей, что автоматически означает возможность присоединения только двух подобных потребителей к управляющему устройству.

Программное обеспечение

ПО eWeLink непосредственно контролирующее работу Sonoff 4CH существует в версиях для Android и iOS. Получить его непосредственно и безвозмездно можно в Play Market Google, Store iOS, сайте разработчика Itead, или же через само представительство в интернете производителя. Основные функции программы, которая, к слову сказать, поддерживает не только конкретно Sonoff 4CH Pro R2, но и собственно весь модельный ряд интеллектуальных коммутаторов одноименного завода:

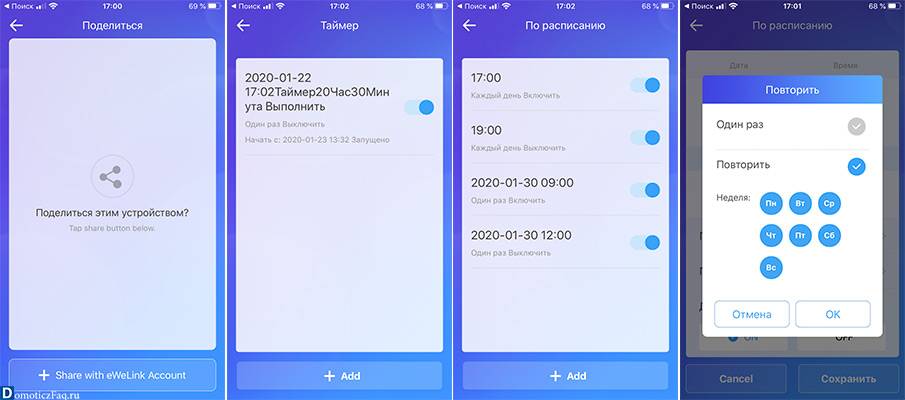

  • единый интерфейс ручного включения и прерывания работы устройств, присоединенных к беспроводному Wi-Fi контроллеру;
  • работа по расписанию на каждый канал, отключение по таймеру;
  • возможность вести индивидуальный профиль пользователя с предпочтительными настройками и установками первоначальных состояний;
  • показывать текущий статус реле;
  • преобразовывать голосовые команды в действие;
  • также в ПО присутствуют возможности маршал-интерфейса IFTTT, объединяющего в единый инструмент множество сетевых приложений.

Некоторые популярные переключатели

Ассортимент рассматриваемых устройств достаточно велик, и некоторые из них пользуются заслуженным спросом благодаря сочетанию качества, цены и функциональности. Рассмотрим несколько таких моделей.

Feron TM-75

Это простой и надежный двухканальный выключатель света на 220 вольт. Он корректно взаимодействует с точечными «умными лампочками», светильниками, торшерами, бра, люстрами и прочими источниками света. В комплекте поставляется пульт, держатель и батарейка.

Радиус действия прибора — до 30 метров.

Aqara WXKLG02LM

Китайский автоматический выключатель с дистанционным управлением от Aqara можно использовать как в standalone режиме, так и в связке с «умным домом» Xiaomi Mi Home. Модуль двухклавишный и управляется через Wi-Fi и Bluetooth, присутствует также возможность работы по протоколу Zigbee.

В общем случае управление осуществляется клавишами, но гаджет также поддерживается приложением Mi Home. Работает в зоне покрытия Wi-FI, из недостатков отметим необходимость наличия интернета для реализации полного функционала.

Feron TM-2334

Еще одна беспроводная дистанционная модель от производителя Feron. Здесь имеется двухканальный радиомодуль с пультом управления. Прибор способен контролировать точечные светильники, торшеры, бра и люстры. Для последних поддерживается любое количество светильников, но лампы делятся на группы по принципу:

  • три лампы — 1+2, первая зажигается одной клавишей, вторая и третья — другой;
  • четыре — 2+2 или 3+1;
  • пять — 2+3, 1+4. Возможны и другие варианты — это зависит от прошивки.

Радиус стабильного сигнала — до 30 метров, есть функция задержки.

Hite PRO SN-R1

Данный настенный беспроводной выключатель — российская разработка, отличающаяся радиусом действия до 25 метров, трехлетней заводской гарантией и заявленными 15 годами безупречной работы

Еще одно важное преимущество — до 7 лет на одной батарейке. Частота канала — 865 МГц. Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее

Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700

Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее. Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700.

Inted 220V

Китайский двухклавишный переключатель, рассчитанный на управление двумя светильниками или двумя группами освещения. Прибор монтируется на поставляемый в комплекте крепеж и поддерживает нагрузку до 1000 Вт, основной блок работает на одной батарейке.

Гаджет считается надежным, несмотря на всего лишь год гарантии.

ZDK Z-Light 0287

Еще один двухклавишный образец. Он интересен отсутствием элемента питания: конструктивом предусмотрен микрогенератор, которого достаточно для генерации сигнала на частоте 433 МГц. Еще одно преимущество — возможность внедрения в решения «умного дома» от ZDK. Для полноценной работы требуется интернет, после подключения становится доступно управление прибором из любой точки мира через приложение.

Из недостатков выделим необходимость покупки отдельного принимающего радиомодуля и завышенную стоимость.

Armalight AS-6M

Это простой беспроводной проходной выключатель с одной клавишей. Как и предыдущий, он не нуждается в батарейке: встроенный кинетический модуль преобразует энергию нажатия в достаточный для отправки сигнала ток. Отличительные особенности:

  • работа на 433 МГц;
  • заявлена устойчивость к высокой влажности и даже возможность функционирования под водой;
  • ресурс прибора — 200000 циклов включения-выключения, или примерно 15 лет без поломок;
  • радиус действия — до 70 метров.

Но за это просят достаточно много — более двух тысяч рублей.

Gritt Elegance

Этот радиовыключатель имеет в комплекте с дистанционным модулем на две линии. Блок управления поставляется в одно-, двух- и трехклавишном исполнении, что обеспечивает выбор нужного в конкретной конфигурации варианта.

Прибор также безбатарейный и снабжен кинетическим микрогенератором. Сила нажатия преобразуется в ток для создания сигнала в диапазоне 433 МГц. Ресурс — 200000 нажатий/15 лет.

Переключатель двухканальный, один радиомодуль поддерживает две линии освещения. Но стоимость его высока, более 3500 рублей.

Инструкция по настройке Wi-Fi

Далее будут даны более исчерпывающие инструкции настройки реле при подключении напрямую к смартфону и через общий роутер.

Режим работы 1 — смартфон подключается к модулю напрямую

Первым делом требуется запустить программу USR-TCP232-Test-V1.3 и выполнить следующие команды:

  • AT+CWMODE=2 — выбор режима ТД;
  • AT+RST — перезапуск;
  • AT+CIPMUX=1 — установка нескольких соединений;
  • AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
  • AT+CIFSR — просмотр адреса IP для режима Точки доступа;
  • AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

После этого нужно подключиться к точке доступа со смартфона и скачать в PlayMarket софт EasyTCP_20 для Android. Запустить ее и нажать Connect, введя адрес устройства и номер его порта. После этого в блоках могут создаваться команды, которые будут отправляться на реле.

Режим работы 2 — смартфон и модуль WiFi подключены к одному маршрутизатору

Для этого также требуется запустить первую утилиту и выполнить следующие команды:

  • T+CWMODE=1 — выбор режима клиента;
  • AT+RST — перезапуск;
  • AT+CWJAP=<ssid>,<password> — настройка подключения к маршрутизатору;
  • AT+CIPMUX=1 — установка нескольких соединений несколько соединений;
  • AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
  • AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

Далее требуется подключиться со смарт телефона к сети Wifi роутера и воспользоваться все тем же приложением EasyTCP_20, чтобы начать управление вай фай реле.

Таким образом, WiFi релейный модуль — действительно полезная вещь для создания автоматизированных домашних решений, одним из которых может стать даже «умный дом» на Wifi реле. Именно благодаря своей низкой цене и простоте это устройства получили свою заслуженную популярность.

Механизм работы и настройка

Практически любое реле, управляемое по Wifi, включает в себя главный компонент — вайфай микрочип ESP8266. Он то и обеспечивает подключение к устройству по беспроводной домашней сети. Помимо этого, в корпусе есть само силовое реле, блок питания и клеммники. В глобальной сети Интернет есть много схем и способов собрать такое устройство самостоятельно, но, как считается, экономичность и правильность таких действий крайне трудно назвать рациональной.

Принцип действия прибора следующий: реле Wifi подключается к домашней сети, то есть роутеру и получает связь со своим облачным сервером. После этого можно подключиться к нему с телефона и управлять своими устройствами. Есть также локальный режим управления, достигаемый с помощью нажатия соответствующей клавиши на корпусе реле.

Важно! Благодаря очень простой схеме подключения устройства к сети авторизация в режиме домашнего Wifi проходит быстро и не требует никаких дополнительных технических знаний в этой сфере

Чтобы подключить реле к смартфону требуется:

  1. Загрузить и установить специальное приложение «eWeLink» для Андроид или Айфон;
  2. Произвести регистрацию в нем;
  3. Включить реле, подав питание нажатием кнопки на корпусе;
  4. Дождаться мигания светодиодного индикатора и отпустить кнопку;
  5. Перейти в приложение на смартфоне и выбрать «Поиск беспроводного устройства»;
  6. Обозначить все настройки соединения по Wifi;
  7. Дать имя устройству и начать его использование со смартфона.

Как видно, все очень просто. Теперь можно наладить управление приборами из любой точки планеты, ведь управление происходит по глобальной, а не по локальной сети. При необходимости можно попытаться настроить аппарат на работу в локальном режиме. Делается это с помощью инструкций, которые разрабатывают участники тематических форумов. Официально управлять без интернета могут только модели RF и Basic одного из самых крупных производителей реле — Sonoff.

��d приложение

Чтобы управлять всеми выше перечисленными аппаратными компонентами, мы будем использовать простое приложение для Android. Это приложение позволит нам включать или выключать выход напрямую или через определенный период времени.

Примечание: Приложение требует Android 4.0 (IceCreamSandwich) или выше.

  • Прежде всего, вы должны знать IP адрес своего модуля. Если вы использовали программный последовательный порт, IP адрес будет напечатан в консоли. Если вы использовали аппаратный последовательный порт, то вы должны использовать кабель для отслеживания данных на линиях RX и TX, чтобы увидеть IP адрес. Вам также нужно знать номер порта, который был указан в скетче для Arduino. После этого нажмите «connect», чтобы получить состояние всех трех выходов. Вам нужно убедиться, что ваш Wi-Fi роутер включен, и вы подключены к локальной сети.
  • Теперь нажмите на любой переключатель, который вы хотите включить/выключить. Всякий раз, когда захотите, вы можете нажать «refresh», чтобы обновить состояние всех выходов.
  • На вкладке «Timers» вы можете установить любой из этих трех выходов для включения/выключения через определенный промежуток времени (от 0 до 24 часов).
  • После любого действия вы получите сообщение с подтверждением о том, выполнилась ли команда успешно, или возникла какая-то ошибка.


Скриншоты Android приложения для управления контроллером на Arduino и ESP8266

Составляющие беспроводного модуля

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Сопряжение

С помощью маленькой отвертки или спички нажмите и придержите клавишу сопряжения в течение 7 секунд, пока синий светодиод быстро не моргнет 3 раза.

Добавление учетной записи

На телефоне откройте eWeLink. Надавите «+».

  • Для Android, выберите 1-ый значок, надавите кнопочку «Далее»;
  • Для iOS, остановите свой выбор на соответствующем символе. В соответствии с мигающим световым диодом, надавите кнопочку «Далее».

EWeLink осуществит автоматический поиск и присоединится к устройству.

Введите свой сетевой идентификатор SSID и пароль:

когда пароль задавать не собираетесь, оставляете это поле пустым.

Дать название устройству для окончания сопряжения.

Возможно, прибор находится «в самостоятельном режиме» на eWeLink, тогда ему требуется некоторое время (1–2 минуты) для соединения в одну пару с маршрутизатором и сервером. Если светится зеленый световой диод, то механизм находится в режиме «онлайн». Когда eWeLink по-прежнему изображает «офлайн» — просто выключите программу eWeLink и перезапустите.

Добавить пульт ДУ

Подготовьте пульт с радиочастотой 433 МГц.

Войдите в интерфейс управления мостом RF. Нажмите «+», чтобы добавить RF-пульт.

Если вы хотите добавить пульт дистанционного управления с 4 кнопками, выберите из выпадающего меню «4 кнопки» и нажмите кнопку. Подтвердить (Confirm). Затем вы увидите 4 кнопки устройства на интерфейсе. Как вы можете видеть, есть Button0, Button1, Button2, Button3. Вам нужно будет прописать клавиши с RF Remote button A B C D — каждую по отдельности.

Если вы желаете приплюсовать такие устройства как:

  • инфракрасный датчик 433MHZ RF;
  • датчик двери RF и так далее.

Для каждой кнопки прописывается свой сценарий.

Обучение с помощью кнопок RF

Надавите и удерживайте клавишу 0 на приложении, пока не прозвучит звуковой сигнал от RF-моста. Красный светодиод RF-моста начнет быстро мигать, что значит, что он находится в режиме обучения. Затем быстро надавите кнопочку «A» пульта ДУ. Вы услышите пару звуковых сигнальчиков, и красный световой диод моста RF мигнет дважды. Это обозначает, что процесс обучения завершился успешно. Кнопка 0 станет доступна для применения.

Если вы используете другой ДУ пульт RF для обучения с Button0, он перезапишет предыдущие коды. Повторите описанные выше шаги, чтобы изучить другие кнопки. Если не успеете завершить успешно процесс «обучения» в течение 1 минуты, он будет переведен в режим «таймаут» и выйдет из режима обучения.

Примечания:

  1. Держите расстояние между RF-мостом и RF-пультом в пределах 30 метров.
  2. Если вы желаете отменить кнопки сопряжения, удалите добавленный радиочастотный пульт дистанционного управления.
  3. Один RF-мост поддерживает добавление до 4-х пультов с дистанционным управлением.

Теперь один радиочастотный 433 может управляться с 4-х радиопультов на 433 МГц. Что успешно позволяет управлять до 16 радиоуправляемыми устройствами через приложение. Для этого достаточно взять в руки смартфон, выбрать программу синхронизации eWeLink и указать, что именно должна делать кнопка.

Настройка Sonoff Basic в eWeLink. Таймеры, работа по расписанию.

В меню доступны пункты:

  • Поделиться. Позволяет управлять одним реле с разных аккаунтов. Например: Удлинителем могут управлять все члены семьи со своих смарфонов.
  • По расписанию. Настройка работы Sonoff Basic по расписанию. Позволяет настроить работу по времени на любой день года с указанием конкретной даты включения или выключения. Возможно разовое выполнение команд или с повторением по дням недели.
  • Таймер. Обратный отчет до времени совершения действия ON или OFF.
  • Цикличный таймер. Запустить действие ON/OFF, после заданного времени действие ON/OFF.

Обновление прошивки, дополнительные функции

Справа от названия реле нажав на три точки попадаем в дополнительное меню где находим:

  • Изменение имени устройства.
  • Обновление прошивки до последней версии.
  • Активация работы в локальной сети.
  • Notification for operations…. Отправка уведомлений о работе устройства.
  • Power-on-State. Важная настройка. Определяет поведение Sonoff Basic после возобновления электропитания. Например: после отключения света реле может перейти в состояние ON, OFF или последнее активное состояние при котором пропало электропитание.
  • Turn off network indicator. Если не активировать этот пункт при успешном подключении к Wi-fi сети зеленый индикатор будет всегда гореть. Светит ночью в глаза. Я отключаю.
  • Длительность. Параметр устанавливает через какое время выключить Sonoff Basic, после его включения.
  • История. Лог работы устройства.
  • Данные о модуле. Версия прошивки, MAC адрес, другая системная информация.

Если заявленного функционала оказалось недостаточно, есть возможность прошивки этих беспроводных модулей на кастомную. Например прошить на Tasmota, с последующей интеграцией в системы умного дома.

Сброс до заводских настроек

Выполняется путем удержания кнопки на устройстве (

30 секунд) . Ждем частого мигания светодиода. Далее подключение реле к учетной записи выполняем аналогично обычному подключению нового устройства.

Если нет необходимости скрытого подключения или возникает необходимость отключать прибор от сети электропитания стоит рассмотреть возможность использования «умных» розеток.

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
