Самостоятельный ремонт электродрели

Неисправности электрической части

Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.

Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.

Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.

Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.

Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.

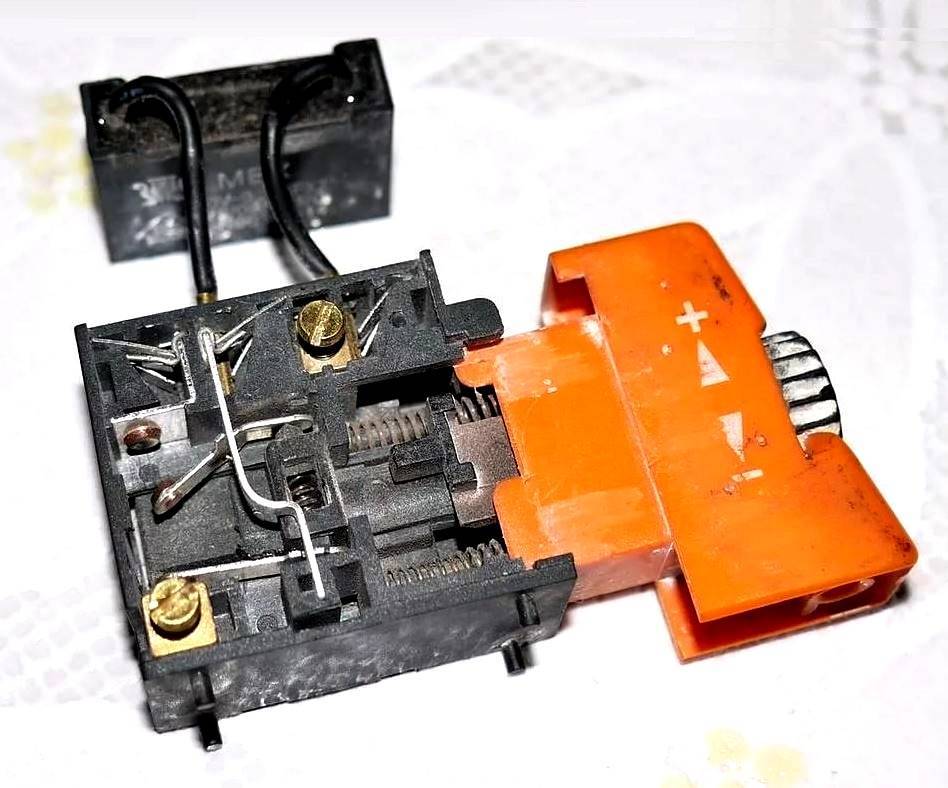

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево

Разборка и ремонт происходят в следующем порядке:

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается

Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.» — соответственно, вторичная, «1-я щет.» — первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения – сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую

Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов
внутри устройства.

Алгоритм поиска и устранения поломок электрической части

Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.

Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.

Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание. Подключаемся к разъему сетевой вилки и противоположной клемме шнура

Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным

Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.

Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.

При поломке металлических частей, лучше приобрести новый блок.

  • Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
  • Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.

Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.

Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.

Неисправности редуктора или патрона

Заклинивание патрона или наличие скрежета свидетельствует о выходе из строя редуктора или подшипников. Прежде всего, следует разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники проверяют, поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.

В процессе длительной эксплуатации дрели может выйти из строя патрон. Иногда это проявляется в невозможности извлечения сверла – регулировочная гильза не крутится или, наоборот, легко прокручивается, а губки не раздвигаются. Это говорит об износе зубчатого соединения в патроне под воздействием металлической стружки и пыли. В этом случае ремонт сводится к замене патрона. Крепление патрона на валу чаще всего осуществляется левой резьбой и фиксируется винтом. Снять патрон можно, выкрутив винт, и поворотом патрона в обратную сторону с усилием. В некоторых моделях дрелей патрон установлен с помощью конусной поверхности в натяг. В этом случае его надо выбить несильными ударами по торцу со стороны корпуса дрели.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

ОбозначениеРасшифровка
1,5-15Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево

Разборка и ремонт происходят в следующем порядке:

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается

Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Как заменить щетки дрели

При проведении строительных работ вы заметили, что у дрели упала мощность. Первое о чем думает человек – это придется тратиться на новую покупку. Однако чаще всего причина в щетках, которые и нужно заменить.

Что такое щетка

Щетка электродрели – это часть цепи, которая проводит ток на включение электродвигателя. Щетки бывают нескольких типов, основные – это графитовые, щетки круглые угольные и угольно-графитовые.

Графитовые щетки имеют длительный срок эксплуатации, но поскольку графит очень твердый материал, притирка не идеальна и может пострадать коллектор. Угольные щетки недолговечны, но имеют идеальный контакт с коллектором.

Замена патрона дрели

Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.

Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600–800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.

В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.

рмнт.ру

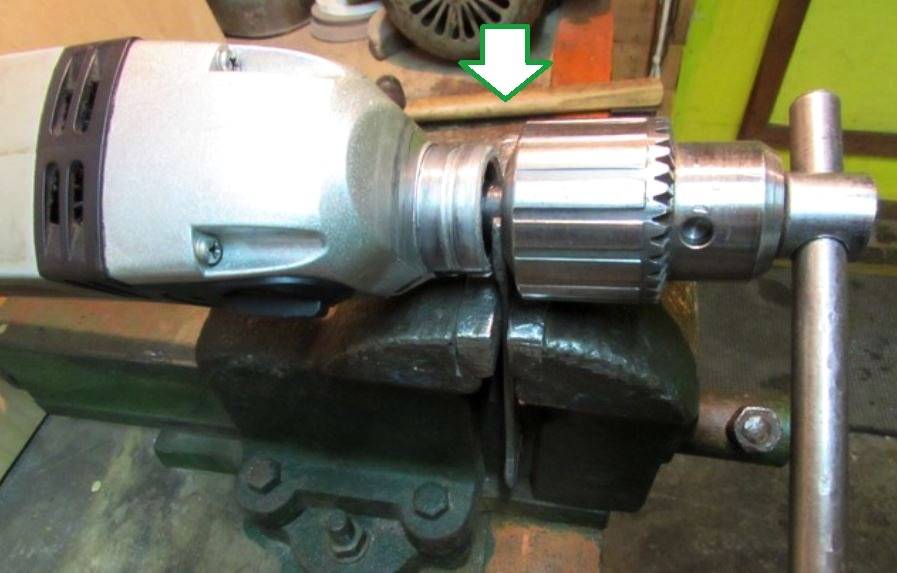

Как снять патрон?

Существует два типа крепления: конус Морзе, и резьбовое. В первом случае нужно нанести несколько ударов небольшим молотком по тыльной части патрона. После чего он легко снимется.

Для откручивания резьбового крепления, вал удерживается гаечным ключом (на валу есть специальные лыски).

Не существует неисправностей, которые нельзя исправить своими руками. Если отдельный узел не подлежит восстановлению – меняется только он, покупать новую дрель незачем.

Для профилактики поломок следует придерживаться простых правил:

  • После пыльной работы продувайте вентиляционные отверстия и внутреннюю полость патрона. Держите инструмент в чистоте.
  • Не перегревайте двигатель – при продолжительном использовании надо делать перерывы.
  • Периодически обновляйте смазку на деталях вращения.

Типовая конструкция дрели

1. корпус и сетевой шнур;

2. клавиша с блоком включения – может быть оборудована

переключателем реверса (регулятором скорости);

3. регулятор скорости вращения вала (или переключатель реверса);

4. корпус редуктора – выполняет несущие функции для вращающихся

элементов;

5. шестерни и механизм редуктора;

6. подшипники вала патрона и якоря двигателя;

7. электродвигатель;

8. щеточный узел электродвигателя;

9. патрон с механизмом удержания сверла или фрезы.

Дрель никогда не ломается вся целиком: выходит из строя один из элементов. Разобравшись в конструкции и взаимосвязи узлов электроинструмента, легче будет локализовать неисправность.

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите;
На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частая поломка

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

  1. Сначала аккуратно разберите корпус устройства;
  2. Убираем провода и все внутренние детали;
  3. Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Повреждения механики

Что касается механической части, то здесь случаются поломки редуктора и опорных подшипников.

В случае с редуктором необходимо осмотреть все шестерни, плавно поворачивая их рукой. Посадочные места и зубчики должны быть целы. В противном случае шестеренки нужно поменять.

Проверка подшипников осуществляется путем удерживания одной рукой внутреннего вала и проворачивания второй рукой наружной части подшипника. Целый подшипник должен крутиться свободно, не вибрировать и не люфтить. Если есть вибрации или люфт, то подшипник меняется. Если просто плохо крутится, то можно попробовать добавить в него смазку

Таковы основные причины поломок дрели. Если она у вас не работает, то можете последовательно проверить все узлы согласно приведенной выше инструкции — с большой вероятностью вы найдете таким образом неисправность. Работа эта на самом деле несложная, поэтому можете не переживать, что у вас что-то не получится. А данный текст подошел к концу. До новых встреч!

Часто встречающиеся поломки

Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:

  • электродвигатель выходит из строя по причине поломки якоря или статора;
  • предельный износ щеток;
  • проблемы с подшипниками;
  • не работает кнопка регулировки оборотов;
  • у кнопки пуска окисляются или сгорают контакты;
  • поломка патрона, зажимающего сверло из-за износа губок.

Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.

Электрические неисправности

Первая и наиболее явная поломка – это когда не работает электродвигатель при включении. Как проверить, действительно ли это барахлит двигатель? Вы можете легко повернуть патрон, а дрель не работает – первый признак. Вы не можете отрегулировать скорость – второй. Дрель искрит, есть посторонние шумы или временные перебои при ее работе – это третий признак, что с двигателем что-то не так.

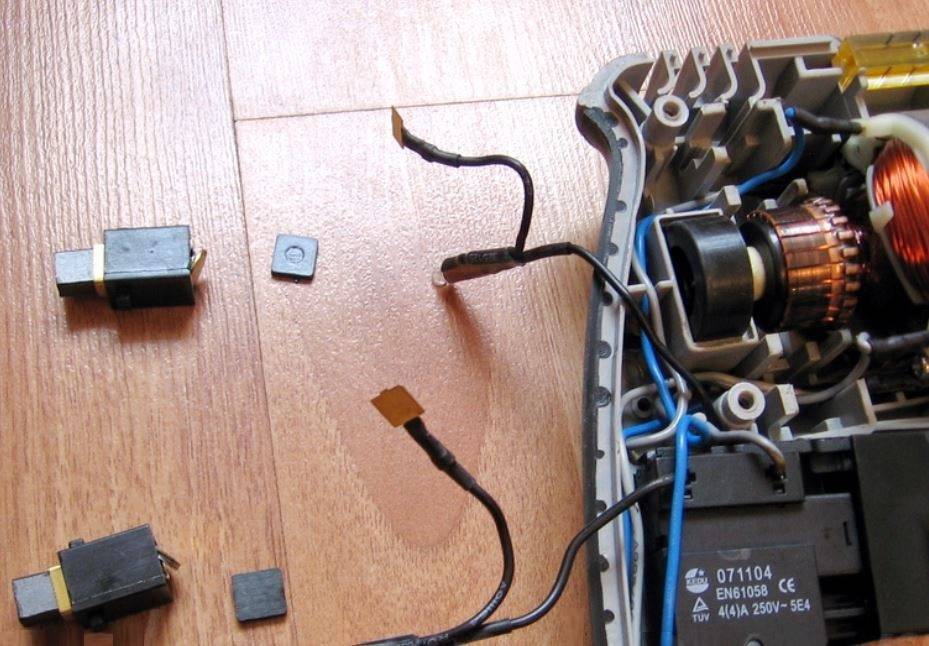

Замена контактных щеток

Чаще всего «что-то не так» — это износ контактных щеток. Когда они стачиваются больше, чем на сорок процентов, то возникает перебой и летят искры. Если же износ еще больше, то двигатель просто перестанет работать.

Но перед их заменой, конечно, следует проверить, какая составляющая является причиной поломки. Для этого следует использовать тестер, которым проверяется питающий кабель

Также важно проверить исправность кнопки пуска и конденсатора. Кроме того, важно осмотреть обмотки электродвигателя на предмет целостности.
Итак, мы все осмотрели и пришли к выводу – это все-таки щетки виноваты в неисправности

В этом случае нужно провести их замену. Очень важно, чтобы новые щетки были точно такого же размера, формы и модели, что и предыдущие.

Чаще всего в дрели подобраться к щеткам несложно, хотя есть и такие модели, в которых вам придется разобрать корпус полностью.

После того как вы достали старые щетки, нужно произвести замену на новые. Для этого их следует закрепить так, чтобы они хорошо держались в щеткодержателе, а также закрепить плотно провод, подводящий питание. Перед сборкой корпуса нужно убедиться, что щетки и коллектор якоря находятся в контакте, а также в том, что пружина действует исправно.

Неисправность электродвигателя

Еще один популярный вид поломки – это неисправность собственно электродвигателя. Чаще всего возникает из-за того, что повреждаются статор или якорь в части обмотки. Причиной поломки может быть, как заводской брак, так и неправильное использование дрели, к которому относится слишком долгое время непрерывной работы, сверхнагрузки на дрель.

Пробои обмотки чаще всего видно невооруженным глазом. Если же визуально вы определить место пробоя не можете, можно использовать для этих целей тестер или . При этом обмотка может быть повреждена тремя способами, может замкнуть, случиться пробой или просто оборваться провод. Если повреждение касается якоря или статора, то не стоит производить их ремонт своими силами.

Если требуется заменить какой-то элемент двигателя, то для этого нужно аккуратно разобрать корпус, важно правильно отсоединить контакты щеток и провод питания. После этого сам двигатель достается и производится замена сломанной детали

Проверка элементов электрической части

Еще один популярный вид поломки – это неисправная работа кнопки-выключателя, обыкновенно отвечающей и за регулирование скорости вращения. На первом этапе проводится проверка, есть напряжение. В случае его отсутствия кнопка снимается и осматривается на предмет, не залипли ли или не подгорели ли контакты.

Проводится протирка и зачистка контактов и их повторное подключение. Если же нарушен контакт с питающим проводом, то проводится припаивание провода. Если после этих манипуляций кнопка не работает, ее придется сменить на новую.

Аналогичным же образом проверяется реверс вращения, если там возникает неисправность. Дополнительно проводится проверка проводов, соединяющих его с щетками и статором.

Схема расположения деталей

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

  1. Сетевой кабель. Многие из пользователей не обращают на шнур подсоединения инструмента к сети должного внимания, а ведь по статистикие 50% неисправностей электрических изделий происходят из-за него. Шнур легко ломается во время эксплуатации, его частые места обрыва — это вход в рукоятку устройства и место пайки контактов на пусковой кнопке. Дефект часто случается из-за подвижности всего блока кнопки.
  2. Конденсатор. Эта небольшая деталь прямоугольной формы расположена в рукояти дрели и предназначена для подавления возникающих помех от искрения.
  3. Пусковая кнопка. Одно из самых слабых мест — при возникновении проблем в электрической части изделия тестируется сразу после кабеля.
  4. Статор электрического двигателя. При коротком замыкании у него может произойти пробой обмотки — весьма неприятный случай, надо перематывать всю обмотку. Внутри находится ротор или якорь.
  5. Опорный подшипник.
  6. Узлы расположения щеток электродвигателя. Щетки делаются из прочного графита и стираются от долгой эксплуатации, они могут быть виновны в неисправности электрической части изделия — при работе в нормальном режиме каждая из них искрит. Частые неполадки — пыж из пыли между телом щетки и ротором.
  7. Коллектор. Если его контакты чистые, то вращение ротора плавное.
  8. Корпус изделия.
  9. Вентилятор. Он предназначен для постоянного охлаждения электрического двигателя дрели.
  10. Переключатель режимов.
  11. Редуктор. Всегда присутствует в любой модели, т. к. патрон напрямую не одевается на ось ротора.
  12. Самая крупная шестеренка редуктора. Частые неисправности: попадание в смазку пыли и инородных частиц, из-за этого она теряет свои свойства, а редуктор быстро изнашивается и требуется его замена.
  13. Два подшипника патрона. Именно на них приходится самая большая нагрузка, поэтому они нуждаются в периодическом осмотре и техническом обслуживании — снятие, промывка, замена смазки.
  14. Ось, на которой крепится патрон. В моделях дрели-перфоратора у нее есть возвратная пружина.
  15. Патрон изделия. Его цанговый механизм для зажатия сверла или различных насадок может быть быстрозажимного вида или зажиматься специальным ключом.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой — от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.
