Самостоятельно ремонтируем LED подсветку в телевизоре LG

Подсветка матрицы ЖК телевизора – что это и как ее чинить

Светодиодная подсветка пришла не так давно и заменила собой некогда популярные газоразрядные лампы. Подсветка выполнена в виде трех или четырех планок с равномерно нанесенными светодиодами. Эти планки и выступают в роли яркого фона для матрицы, которая состоит из пикселей с регулируемой прозрачностью и интенсивностью окраса. Переход на светодиодные подсветки стал более выгодным для всех: и для потребителей, и для компаний-производителей, и для сервисных центров. Можно выделить несколько основных преимуществ LED подсветки:

  • Эстетика. Ни одна газоразрядная лампа не влезла бы в современный утонченный телевизор, толщина которого составляет несколько миллиметров, а LED подсветка – запросто. Именно благодаря ей, мы можем увидеть современные тонкие телевизоры, которые больше не напоминают «черный ящик» и отлично вписываются в любой интерьер.
  • Устойчивость к внешним факторам. Светодиоды намертво прикреплены к планке, поэтому они невосприимчивы к вибрации.
  • Долговечность. Качественная диодная подсветка прослужит намного дольше, чем любая газоразрядная лампа.
  • Безопасность. Газоразрядные подсветки работают за счет паров ртути – опасного металла, пары которого ядовиты для человека. В случае, если ребенок случайно разобьет современный телевизор, самой страшной проблемой и будет – ребенок разбил телевизор, вопрос о ядовитых парах на весь дом утратил свою актуальность.
  • Легкость ремонта. И дело не только в том, что на весь процесс ремонта LED подсветки уходит не более двух часов, но и в том, что перегоревшие диоды можно просто выбросить. В то время как утилизация газоразрядных лам – это целая наука.
  • Экономия электроэнергии. Диоды потребляют значительно меньше электроэнергии, при этом выделяют ничтожное количество тепла в сравнении с ртутными лампами.

И самое главное – это качество полученного изображения. ЖК экраны с диодной подсветкой всегда будут ярче, чем устаревшие аналоги. Поэтому переоценить значение современного типа подсветки невозможно. Редкие поломки можно устранить всего за несколько часов при должном опыте работы с техникой. Рассмотрим, как ремонтировать подсветку матрицы на телевизоре LG, что для этого потребуется и в какие затраты это все выльется.

Причины выхода из строя подсветки

Высококачественное телевизионное оборудование способно работать достаточно долго, соответственно, проблемы с подсветкой появляются после впечатляющего периода времени. К сожалению, то же самое нельзя сказать о китайских производителях.

Почему нет подсветки? Есть несколько причин провала, давайте проанализируем каждую из них:

  1. Определенная линия светодиодов перегорела. Светодиоды характеризуются последовательным подключением, что означает, что если один из компонентов перестает работать, то выходит из строя весь компонент. Тем не менее, напряжение (около 200 вольт) по-прежнему подается на лампы.
  1. Проблемы со светодиодным драйвером. На LG-телевизоре изображение исчезает, потому что на светодиоды не подается напряжение, поэтому они не загораются.
  1. Заводской дефект. Иногда не работает только один светодиод, но экран телевизора не загорается.
  1. Пользователь устанавливает максимальную яркость изображения, что приводит к повышению напряжения, в результате чего диоды не выдерживают и перегорают.
  1. Иногда несоосность напряжения, питающего светодиоды, является неисправностью магазина, в котором был приобретен телевизор. Они стараются привлечь клиентов яркой картинкой.

Теперь вы знаете, почему светодиодная подсветка на вашем телевизоре не работает. Этот сбой довольно распространен, но если следовать рекомендациям производителя, можно значительно продлить срок службы устройства.

Профессиональные сервисные специалисты будут использовать специальное оборудование, чтобы определить, какой модуль неисправен. Как обычный пользователь может понять, что подсветка экрана LG TV не работает? Давайте обсудим основы диагностики.

Диагностика подсветки телевизора LG

Как я могу сказать, что эта подсветка неисправна? Все зависит от симптомов. Например, ЖК-телевизор запускается с пульта дистанционного управления, но на экране нет изображения. Наведите фонарик на экран, и вы увидите размытое изображение. На самом деле, фонарь действует как принудительная подсветка.

На основании этого мы можем определить, что либо драйвер светодиода, либо подсветка неисправны. Чтобы найти источник проблемы, разберите телевизор и внимательно осмотрите аппаратные компоненты.

Помните, что разборку корпуса телевизора следует проводить только в том случае, если у вас уже был подобный опыт. Если нет, лучше пойти в сервисный центр. Лучше не рисковать. Потому что всегда есть возможность ухудшить ситуацию, то есть ухудшить исходный провал.

Чтобы снять заднюю панель вашего LG TV, все, что вам нужно сделать, это удалить специальные винты, которые обеспечивают крепление. Это несложно сделать. Сначала отсоедините питание и выньте крепежные винты. Если крышка все еще не снята, найдите стопорный винт.

После снятия задней панели проверьте подсветку и выходное напряжение. Например, если напряжение подсветки составляет 100 вольт, это означает, что компонент вышел из строя.

В большинстве случаев телевизоры LG поставляются с комплектом светодиодных линз, которые расположены по периметру экрана для обеспечения четкой подсветки. Для того, чтобы добраться до этой детали и отремонтировать ее, необходимо сначала разобрать матрицу.

Теперь ты знаешь, что делать, когда телевизор включен, но нет картинки.

Разбираем телевизор Philips Flat Tv 30pf9975

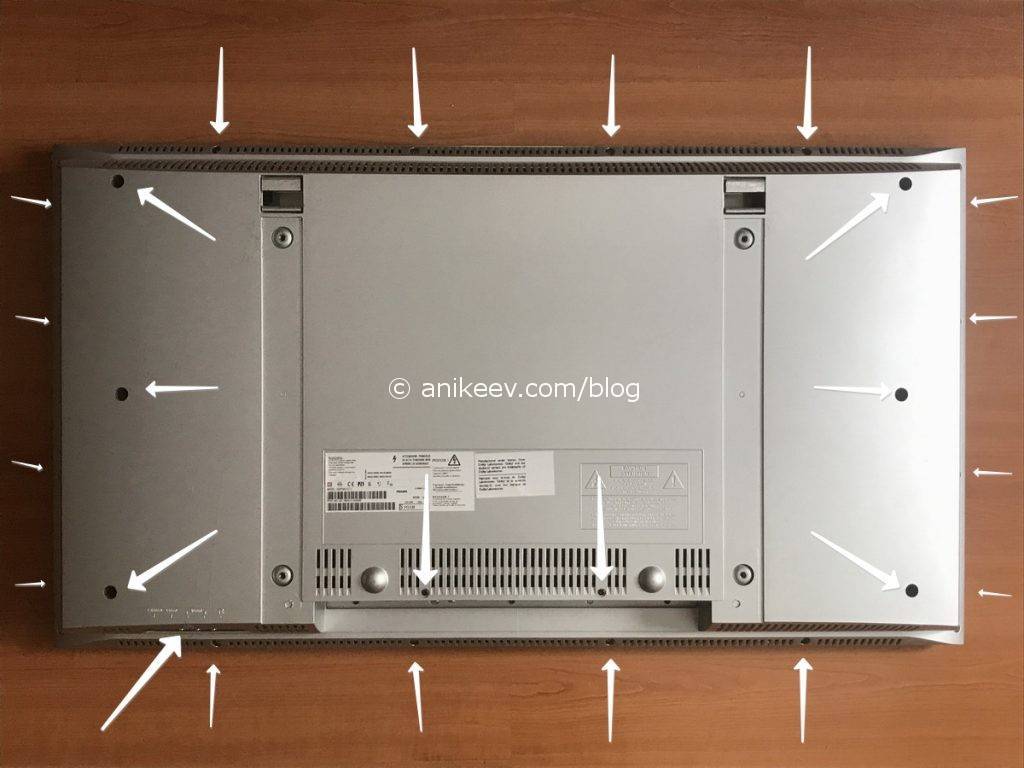

Задняя крышка крепится на 16 винтах по периметру, ещё 6 утоплены в довольно глубоких колодцах, ещё 2 над основным блоком разъёмов и 1 на боковом блоке разъёмов. Итого 25 винтов типа «звёздочка».

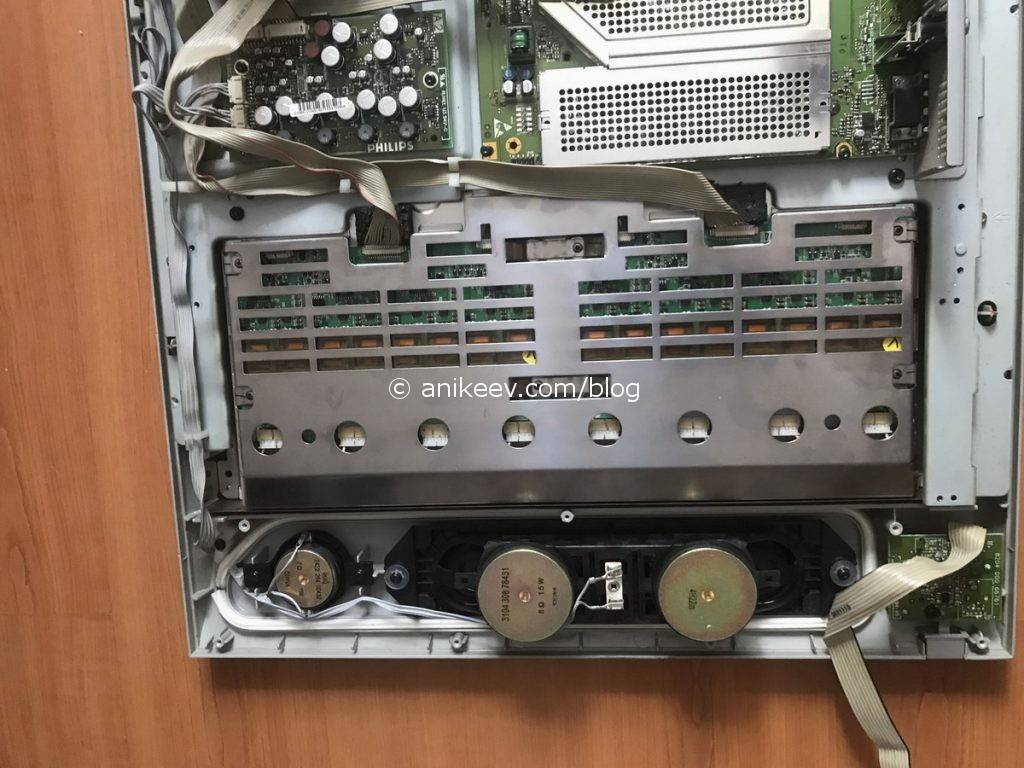

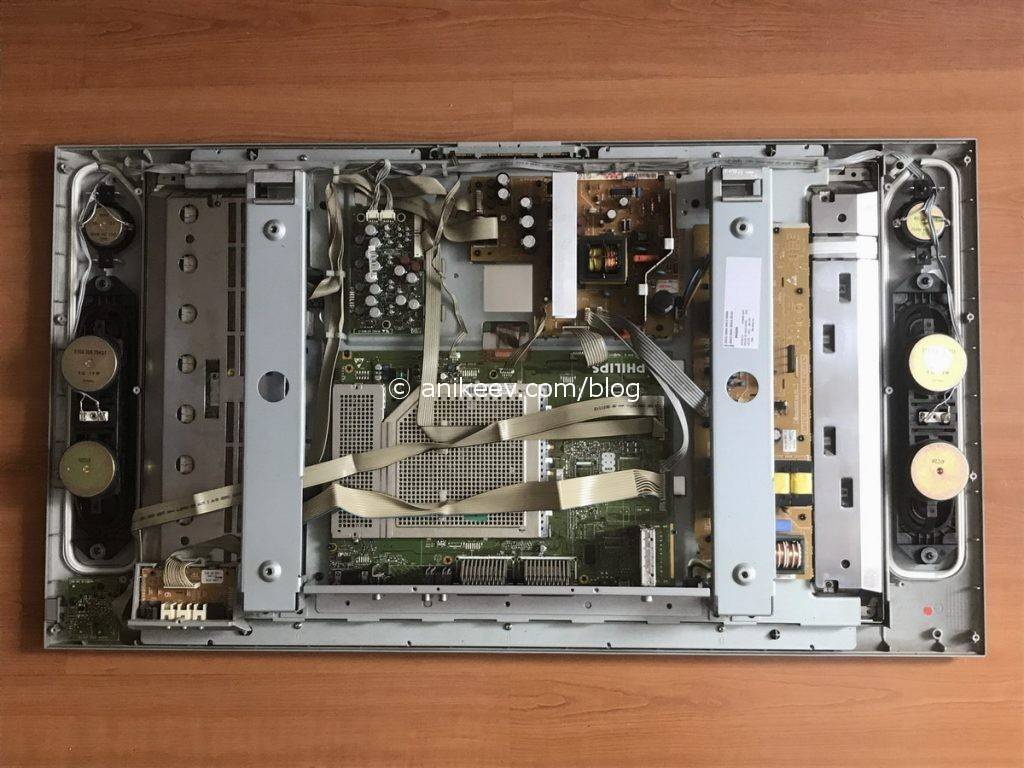

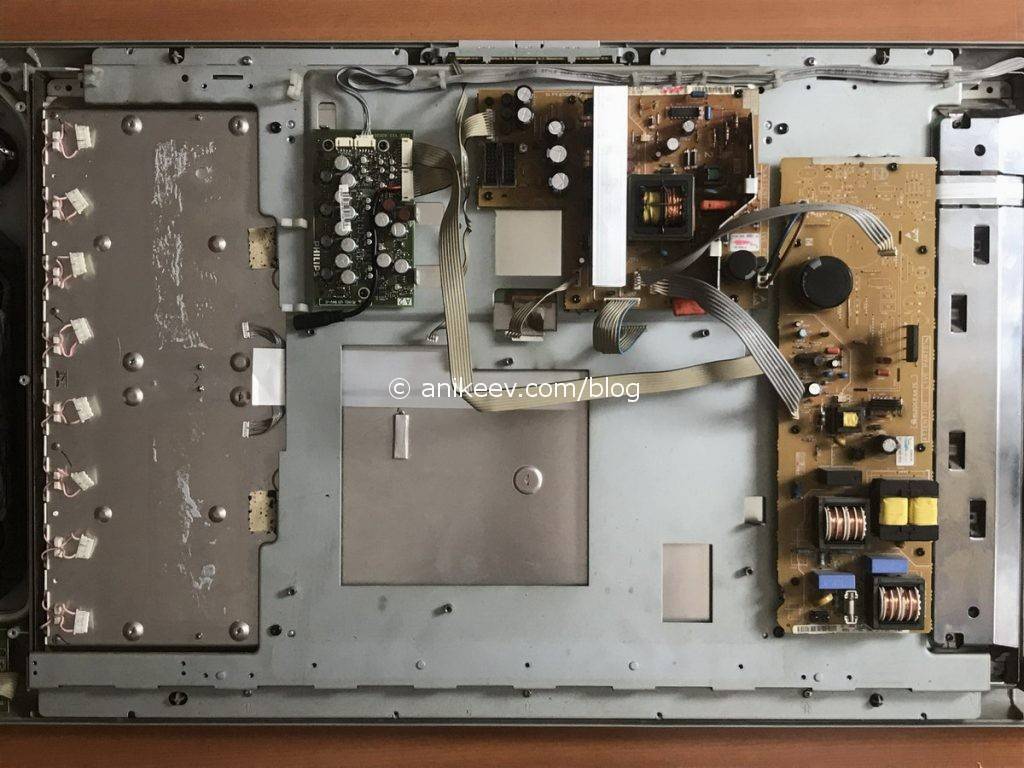

После снятия крышки увидим вот такую картину.

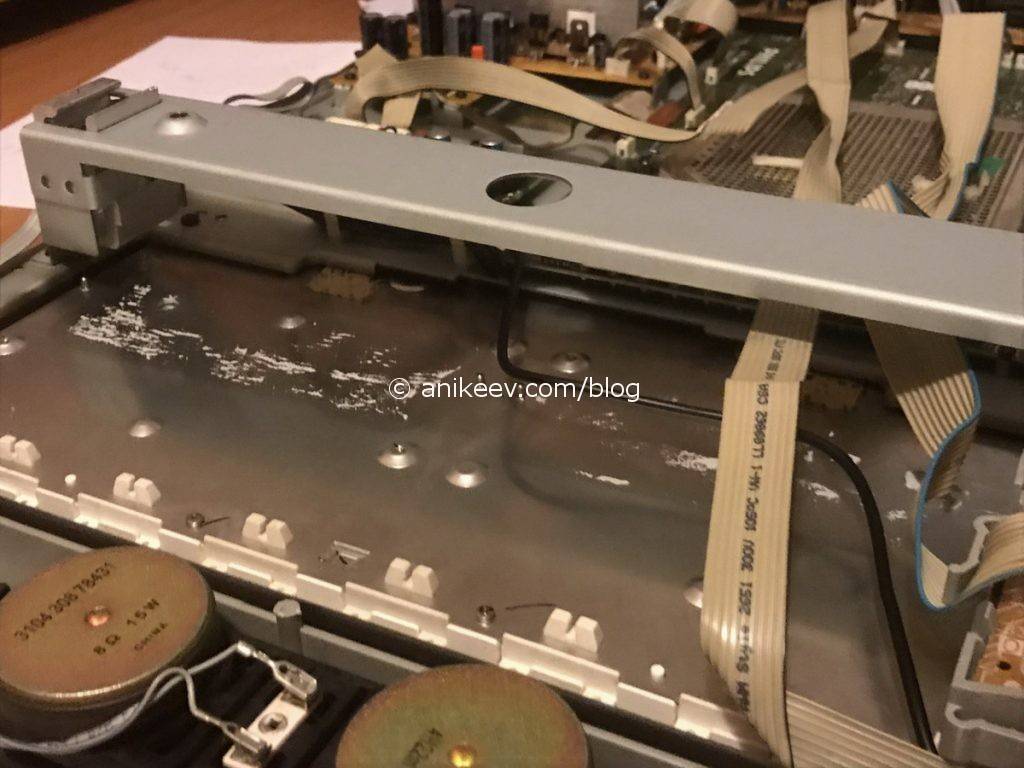

Здесь отчётливо выделяются две массивные балки крепления телевизора, их тоже надо снять. Около левой балки под металлической крышкой прячется пара инверторов подсветки. Снимаем крышку, она на обычных «плюсовых» винтах.

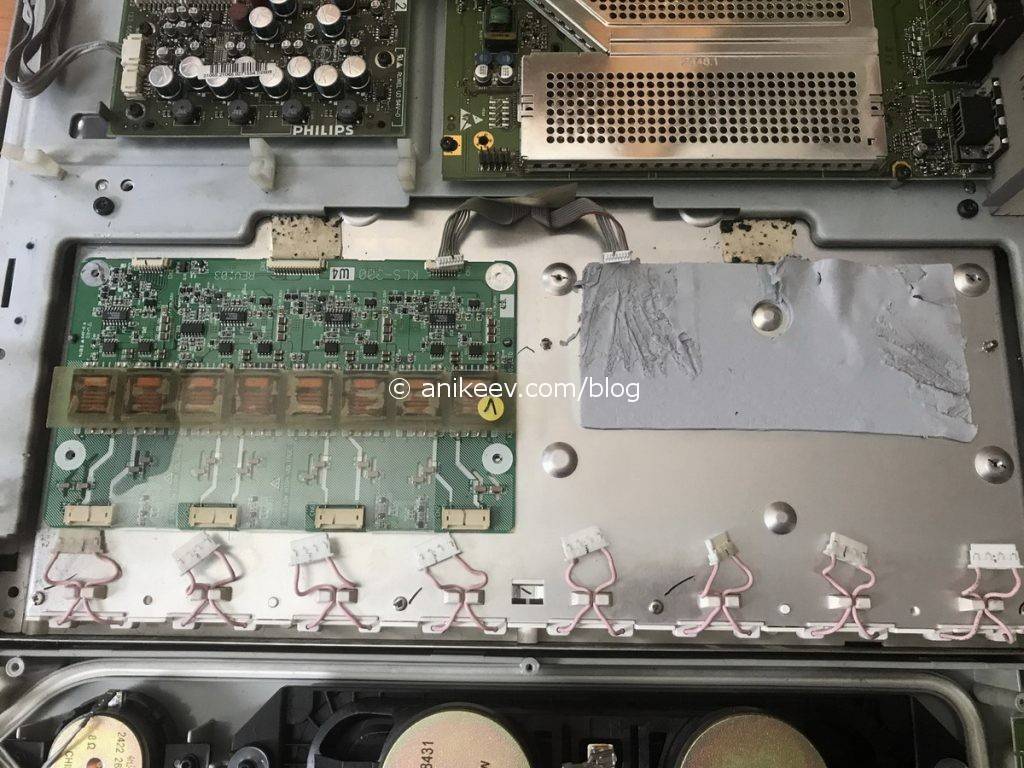

Освобождаем инверторы от всех разъёмов и аккуратно снимаем обе платы. Я полагаю, инверторы при работе некисло греются, поэтому их платы установлены на термопрокладку. Прокладка не клеевая, но объёмная, поэтому плату надо подцепить и медленно отслаивать от термопрокладки. Можно попробовать покоцать прокладку ножиком, будет быстрее, но получится вот так.

Удобнее всего цеплять плату инвертора со стороны контактов на лампы подсветки, там термопрокладки нет.

Теперь, когда высоковольтные опасные инверторы сняты, подключаем телевизор к сети, берём в руки мультиметр и тыкаемся во все контакты в поисках заветной линии в 12В

При этом важно, чтобы эта линия работала только тогда, когда телевизор включён, и не работала в режиме ожидания (stand-by). Сначала проверим выводы питания инверторов, конечно же

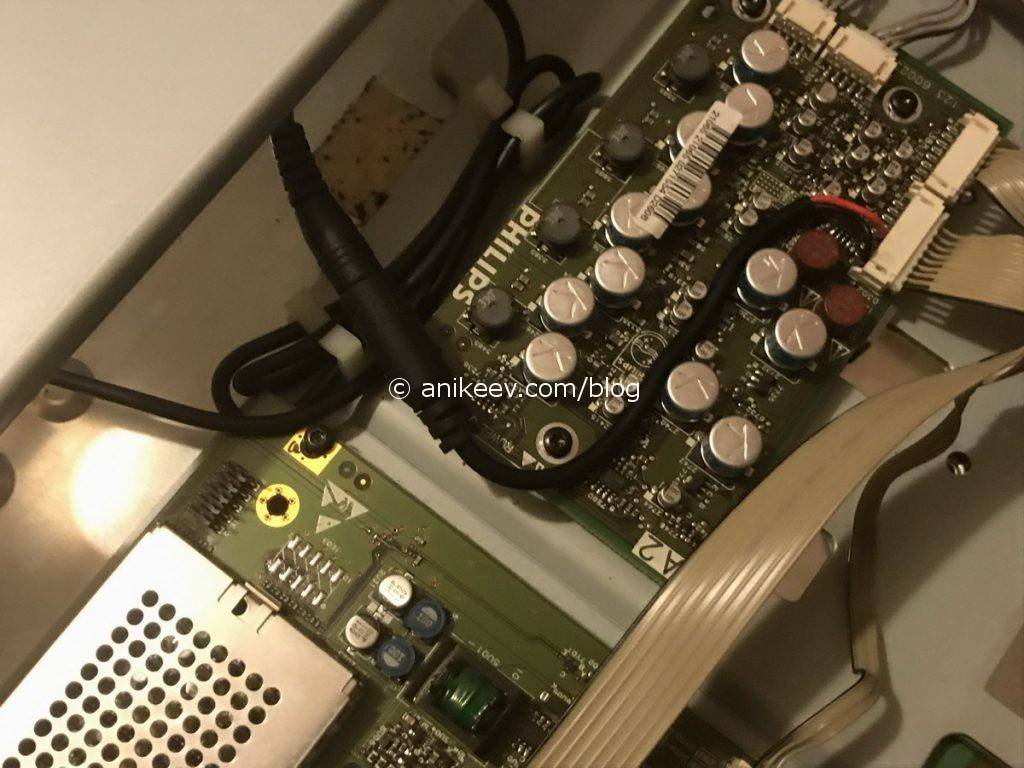

Инверторы работают от 24В, тут облом. А вот плата усилителя звука, помимо прочего, получает 12В. От неё и запитаемся.

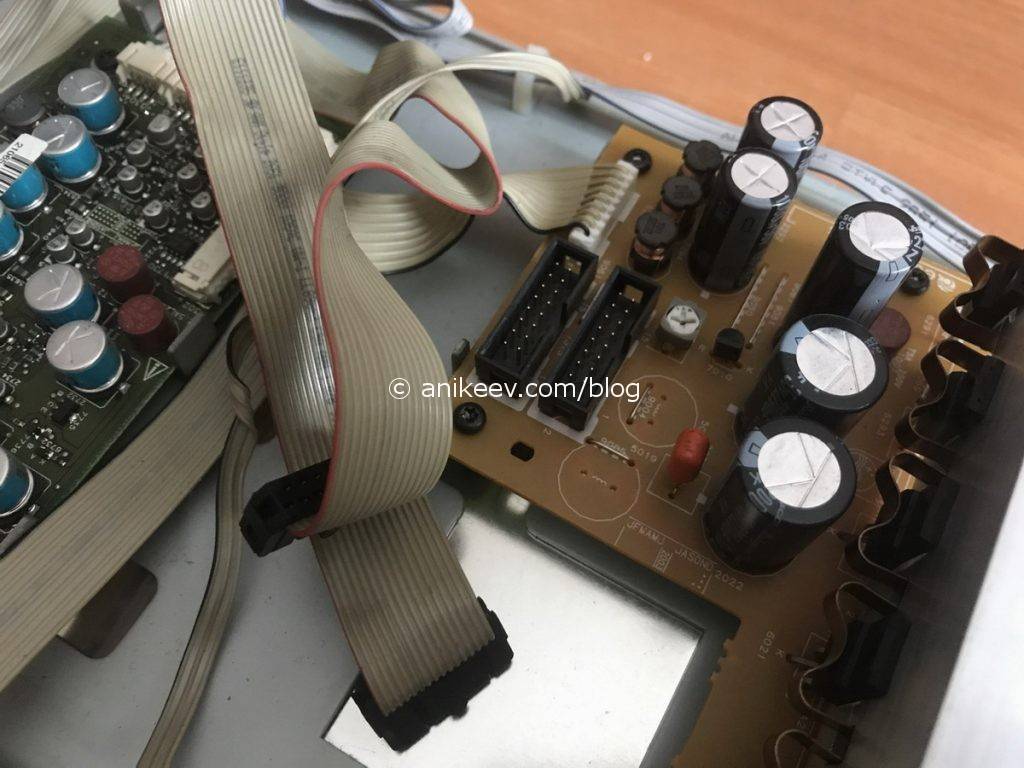

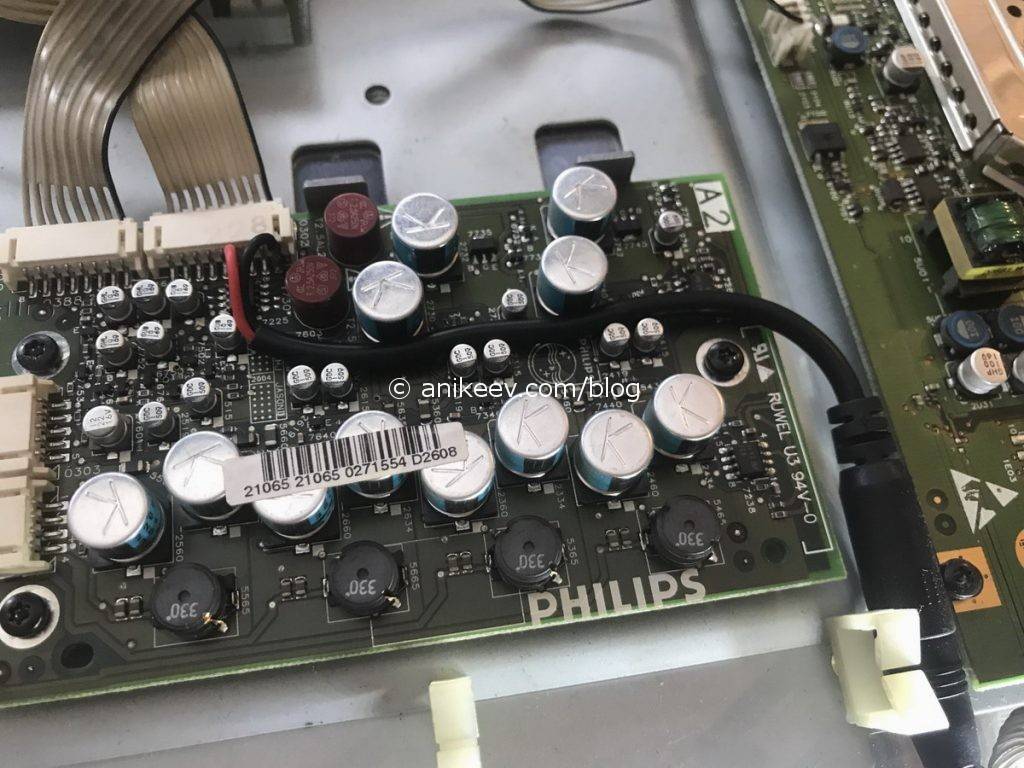

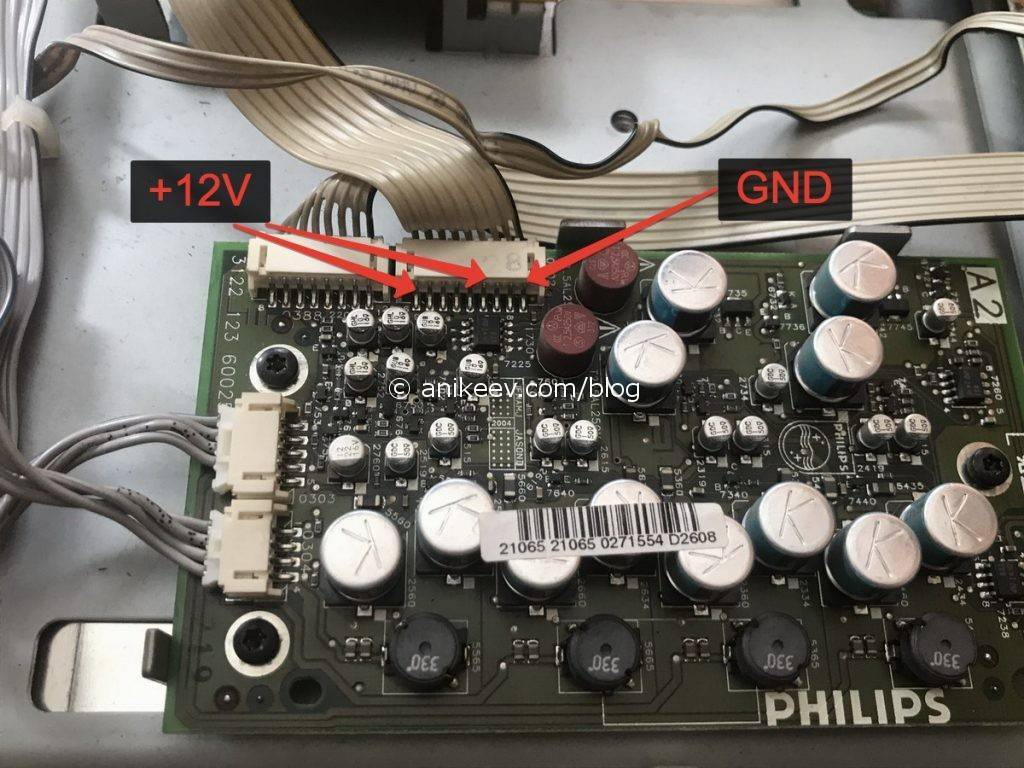

12В берём с платы усилителя звука. Земля на чёрном проводе (самый правый), +12В на самом левом контакте или на четвёртом, считая от земли. К четвёртому проще припаяться. Поэтому возьмём разъём, который заботливо прилагался к нашей ленте и припаяем к плате усилителя. Провод можно зажать между конденсаторами на плате.

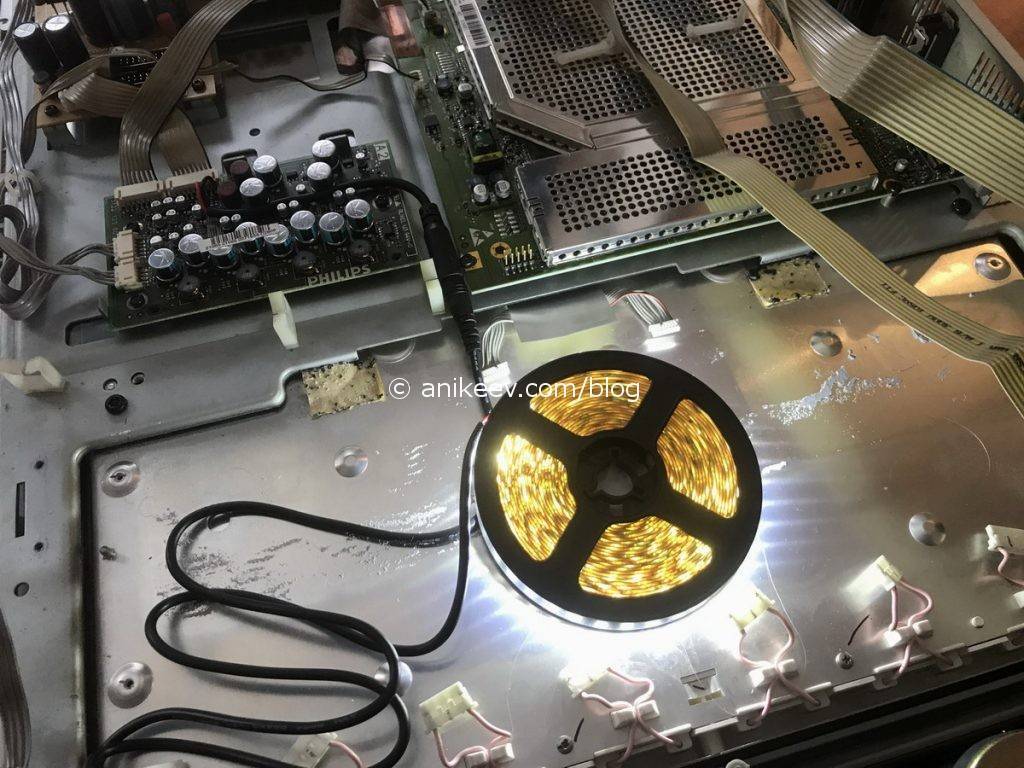

Пока мы не пустились во все тяжкие, подключим ленту и проверим, хватит ли тока с усилителя, чтобы питать всю ленту целиком. И правильно ли работает подсветка.

Ура! Лента светится, когда телевизор включен. И не светится, когда он в режиме stand-by. Теперь пора разобрать телевизор до конца и заменить CCFL-подсветку на светодиодную ленту.

Снимаем всё, что можем снять. Снимаем основную плату.

Снимаем блок питания и дополнительную плату блока питания, снимаем плату усилителя звука.

Под блоком питания обнаружится дополнительный шлейф матрицы. Снимаем его. Скотч там только потому, что телевизор я уже разбирал. Подковыриваем тёмно-коричневый держатель наверх и вытягиваем шлейф.

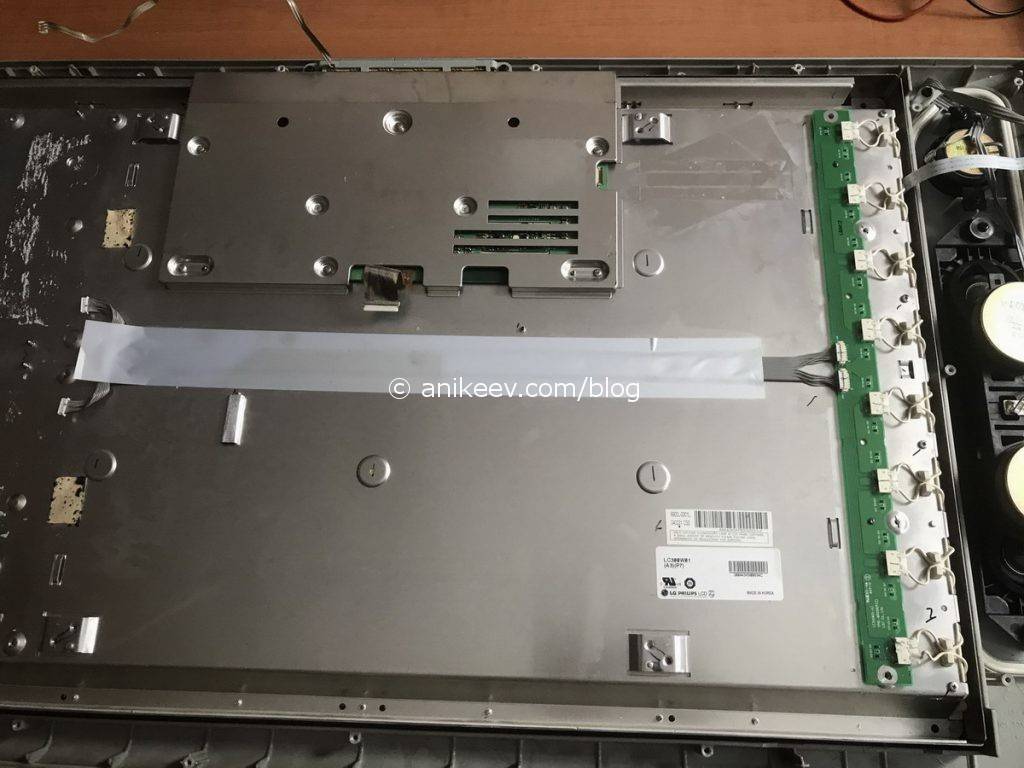

После этого можно снять металлический кожух, под которым находится ответная плата подсветки. Эту плату и соединительный шлейф к инверторам можно выкинуть. Кожух тоже.

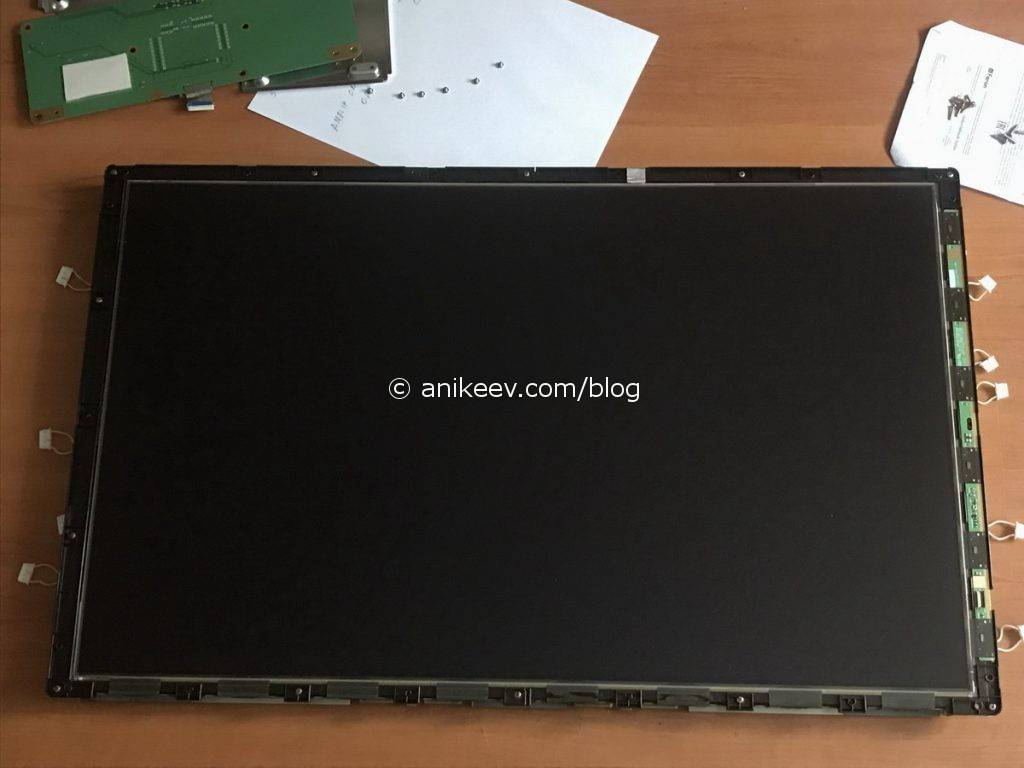

Продолжаем разбирать и откручивать, пока не удастся вытащить из телевизора центральную часть с экраном.

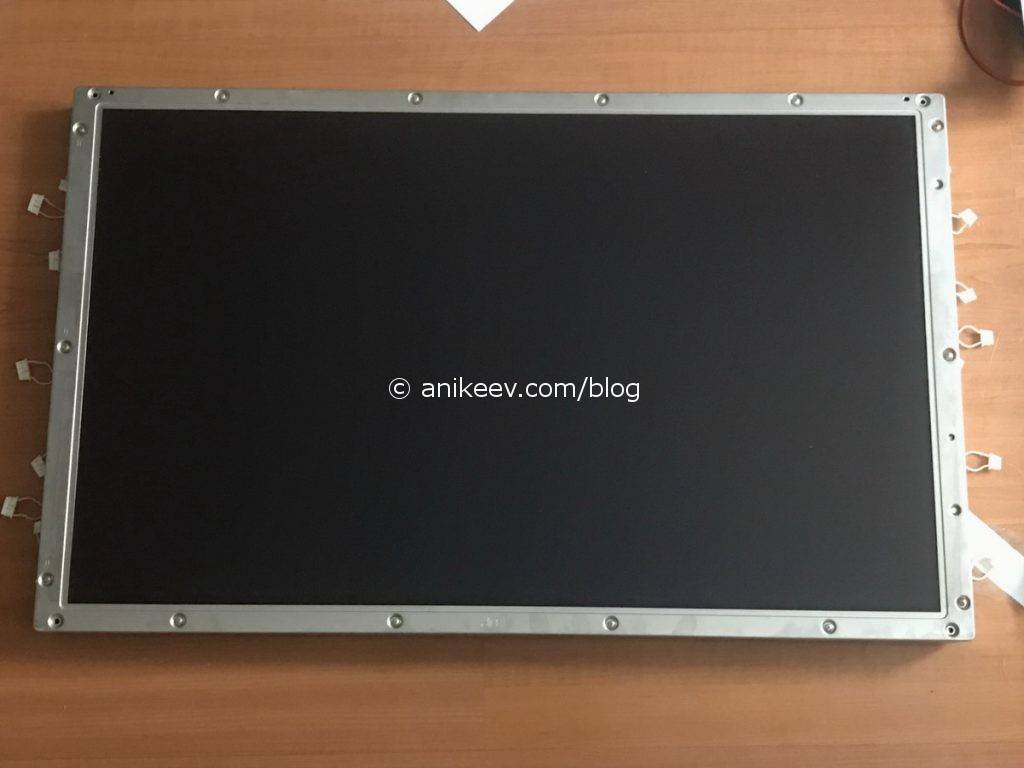

Здесь откручиваем 14 винтов по краям металлической рамки и снимаем её.

Теперь откручиваем винты из пластиковой рамки. Затем аккуратно освобождаем шлейфы матрицы (предварительно сняв с обратной стороны металлический кожух с платой, его видно на фото в левом верхнем углу) и снимаем её.

Определим неисправность в телевизоре с фронтальной подсветкой.

Итак теперь перед нами Philips LED Smart TV – 55.

Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.

Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.

Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.

Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.

Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.

Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться  очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

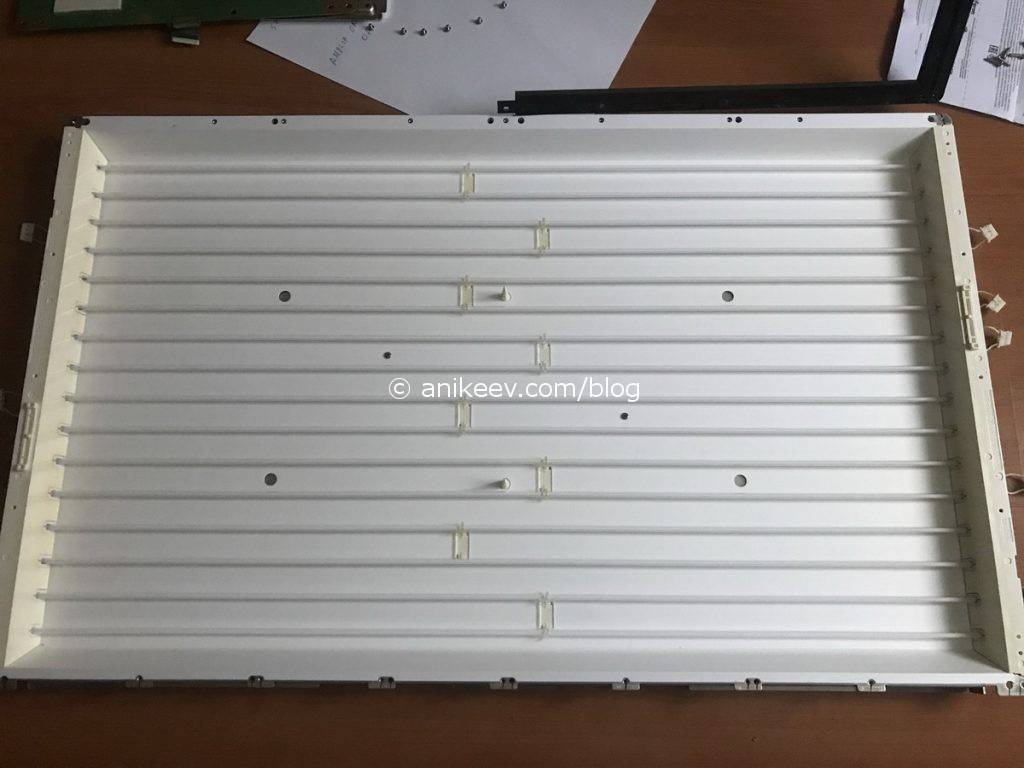

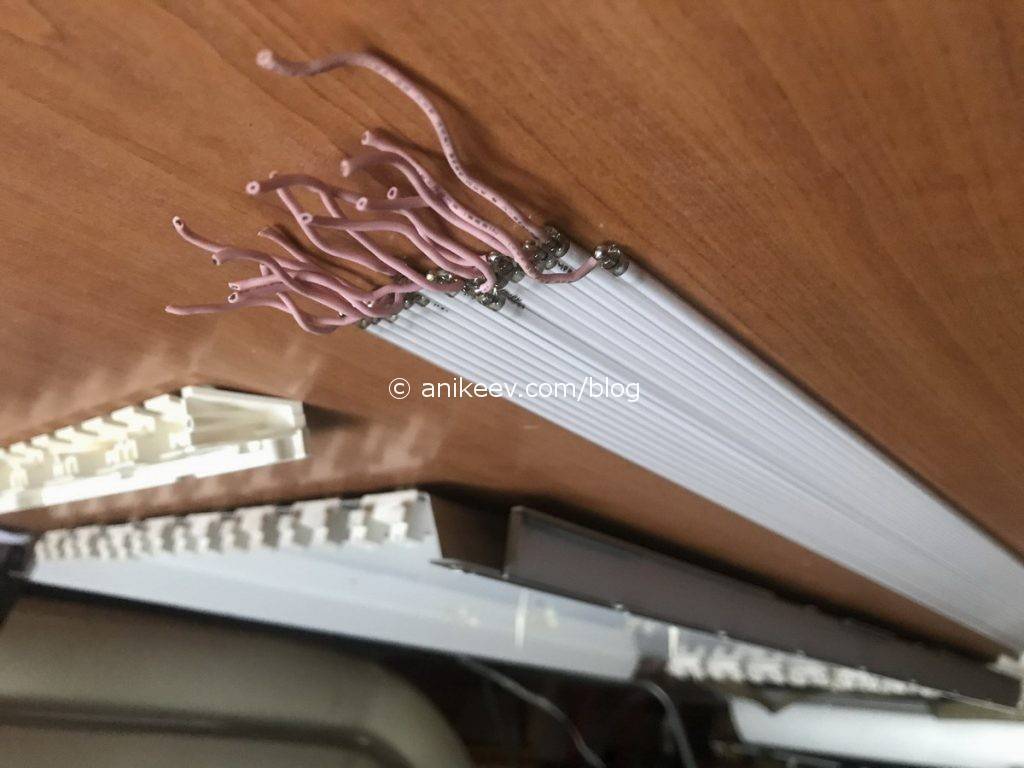

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

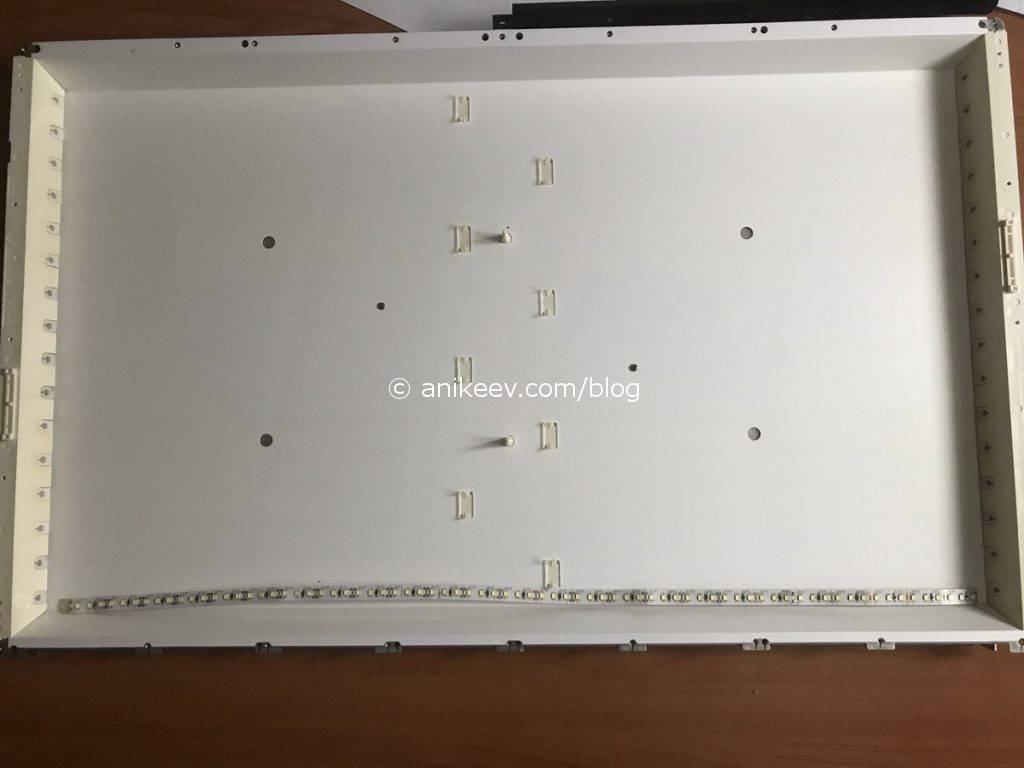

Примерим нашу ленту по месту установки.

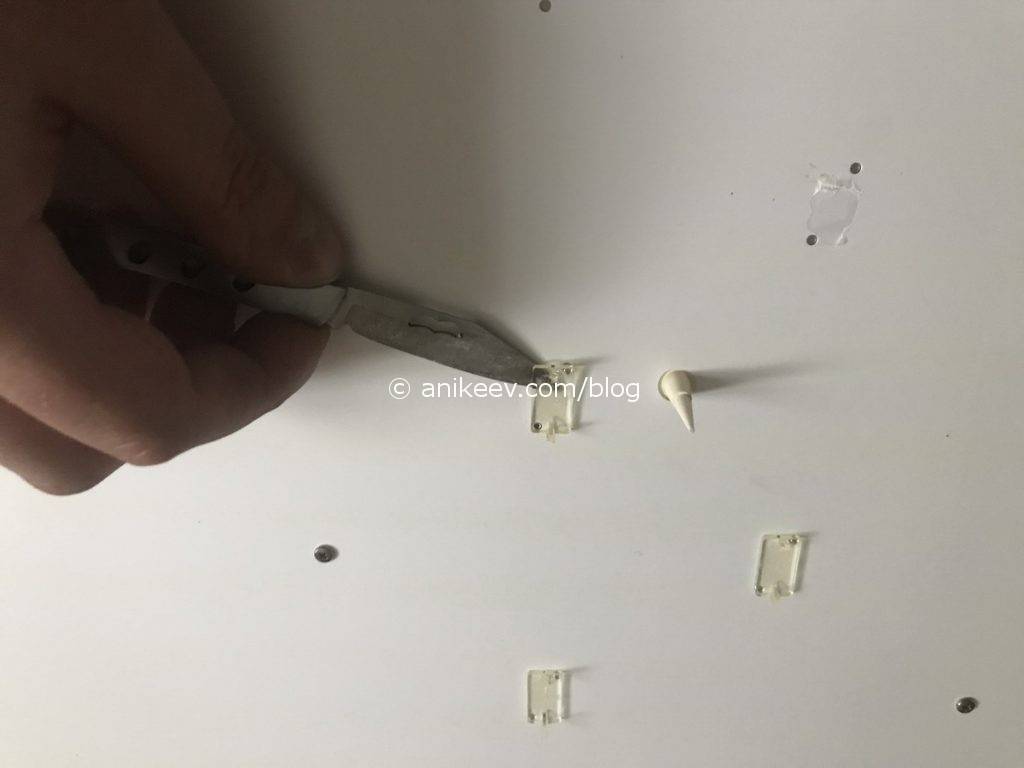

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

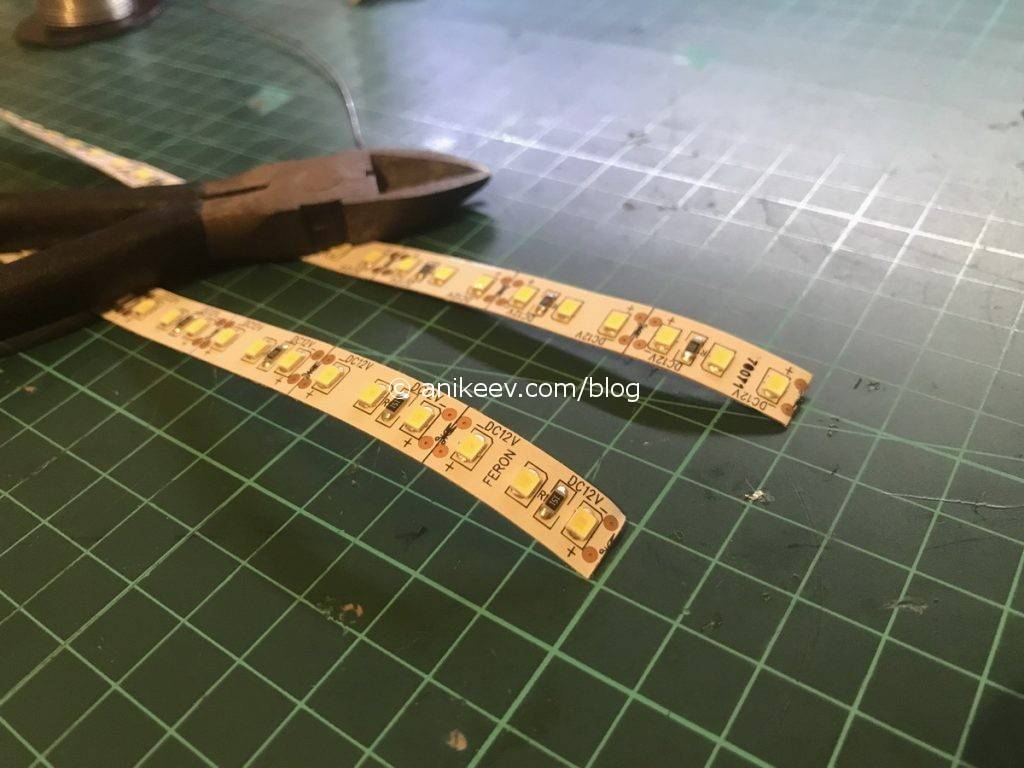

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

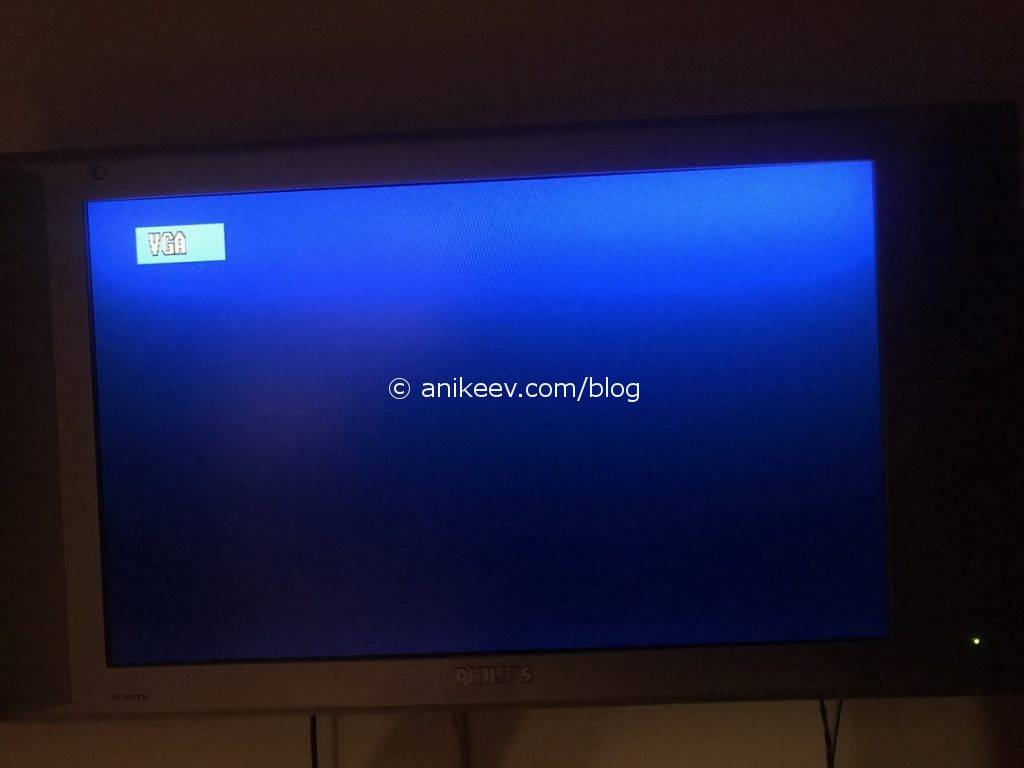

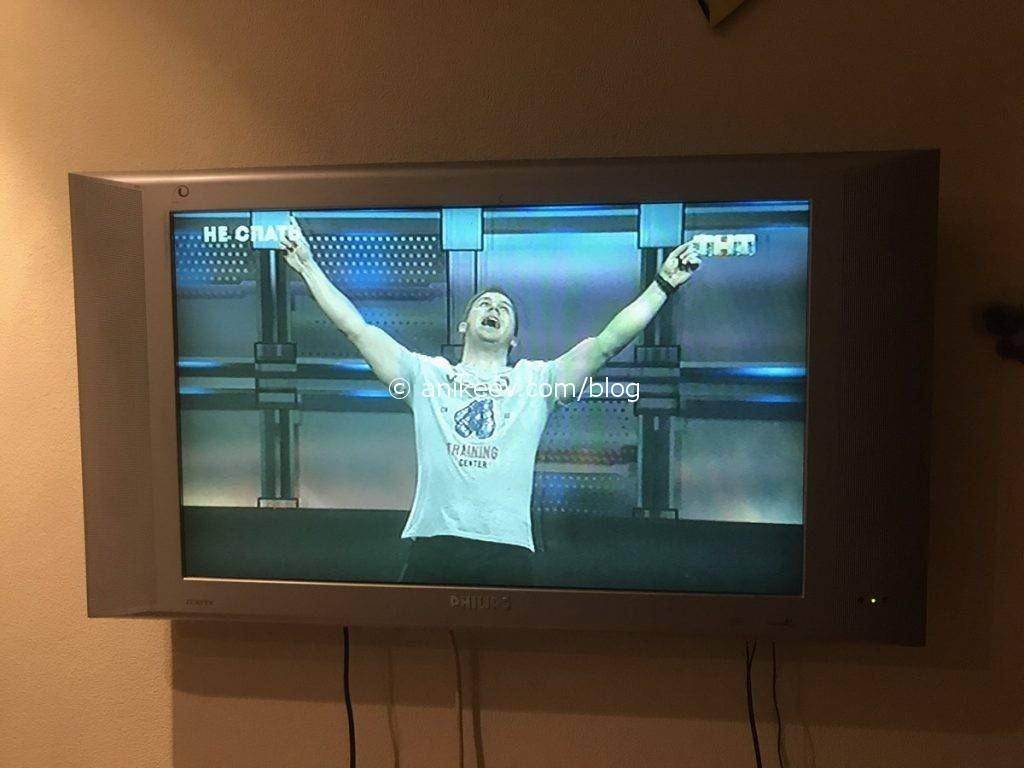

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

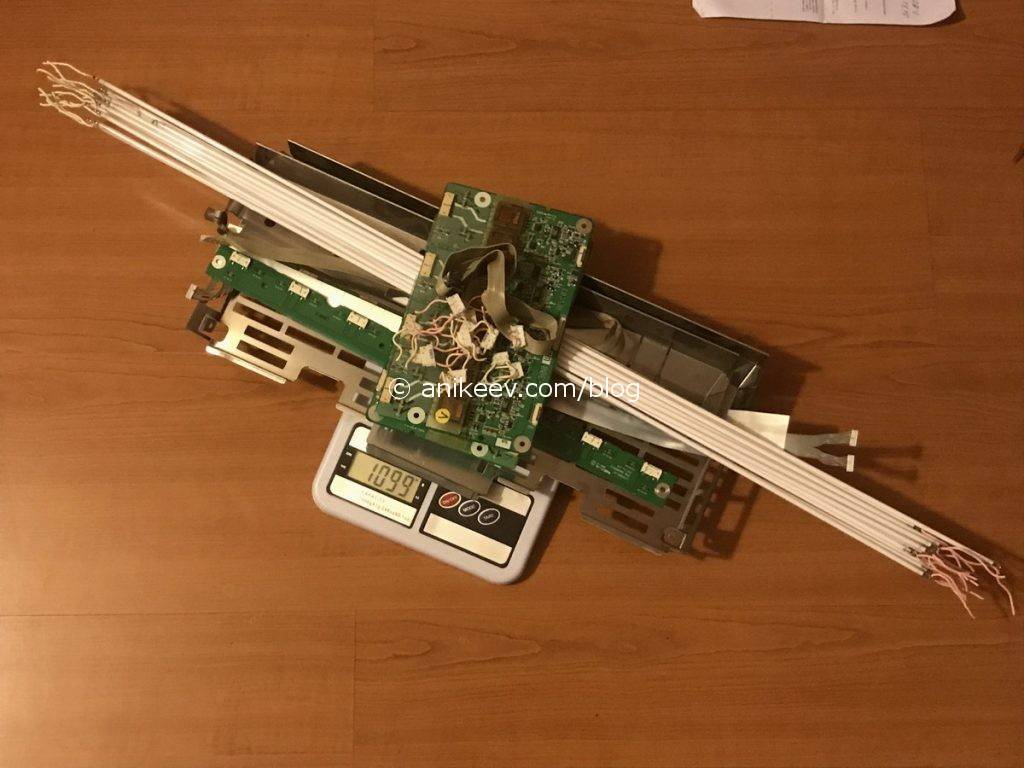

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:

На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.

Что такое LED подсветка?

Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

  • сбалансированную контрастность;
  • насыщенную яркость;
  • высокую четкость картинки;
  • цветовую палитру.

Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.

Разборка ТВ и снятие матрицы 43 дюйма

Для того чтобы разобрать телевизор и добраться до светодиодов, необходимо снять переднюю рамку. Откручиваются винты по периметру, аккуратно отгибается металлическая планка и поднимается вверх. Повторить со всех четырех сторон монитора.


Ремонт LG

Извлечь матрицу не повредив шлейфы. При этом необходимо придерживать саму матрицу за край, а планку закрепить, для исключения повреждения.


Планка соединения матрицы LG

Затем демонтировать светорассеивающие фильтры. Обычно фильтры приклеены на двухсторонний скотч. Для их отклеивания применяется диэлектрическая тонкая пластиковая лопатка. Следующий шаг отсоединение отражающего фильтра.


Отсоединение отражателя

Снятие рассеивающих линз с планок, с учетом метки на корпусе линзы. Это необходимо для обратной установки линз на свои места с точной их ориентацией. Для исключения засвета на экране ТВ.


Рассеивающая линза

Отклеивание светодиодных планок. Для данной процедуры используется изопропиловый спирт и пластиковая лопатка

Важно не повредить целостность токопроводящих дорожек, покрытых белым лаком

Обратить внимание на наличие целостности дорожек под светодиодом. При наличии прогаров, заменить планку


Отсоединение планок со светодиодами

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

  1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
  2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
  3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
  4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
  5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:. заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения; особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

  1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

  1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

  1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

  1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Как менять диоды

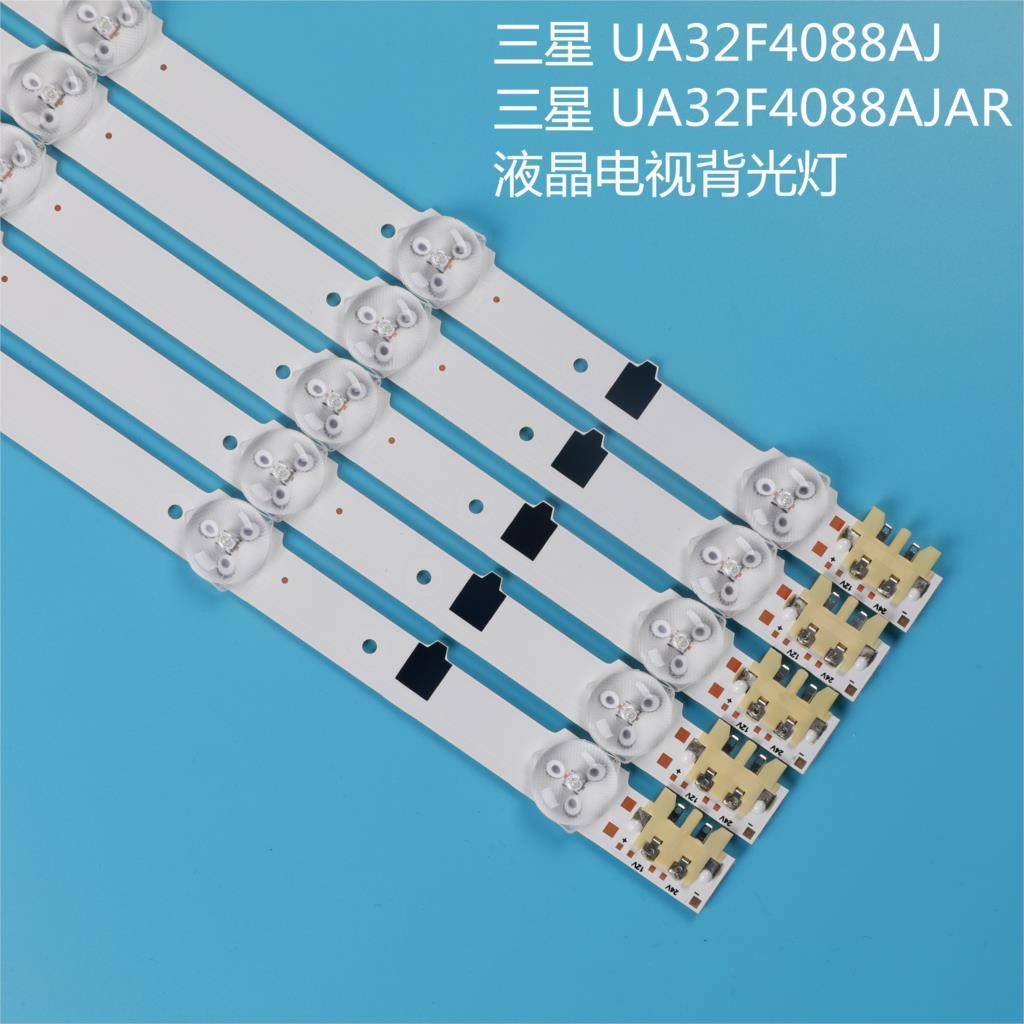

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

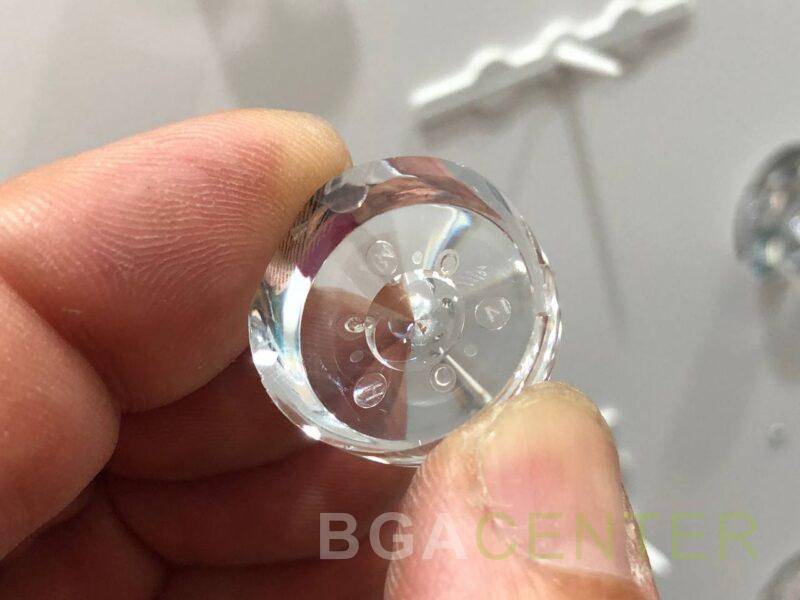

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:
