Разборка и ремонт перфоратора своими руками

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

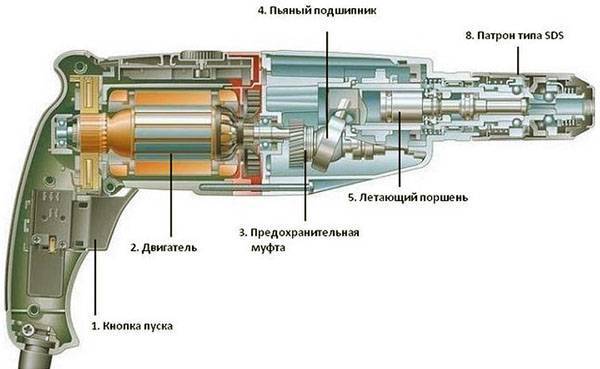

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

• электродвигатель;
• предохранительная муфта;
• «пьяный» подшипник;
• летающий поршень;
• патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

• электромеханический;
• электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

• SDS-plus;
• SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

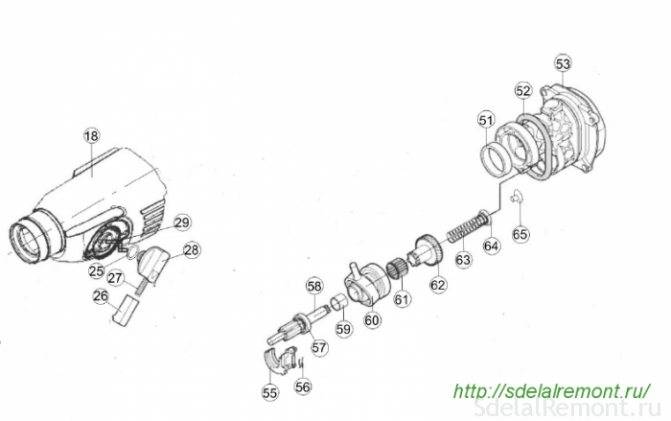

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

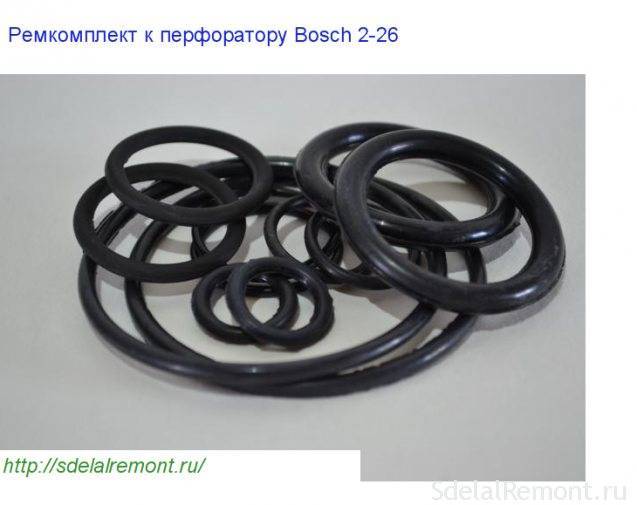

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

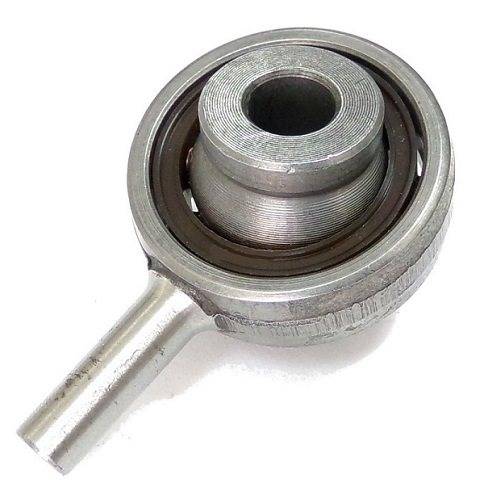

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

• Качественная работа, если это специализированный центр
• Оригинальные детали, под вашу модель инструмента
• Продление гарантии, если срок ещё не закончился
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

• Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
• После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
• В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
• Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
• Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

• При стирании одной замене подлежат обе
• Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
• Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
• Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор – Ваш ассистент при всех видах работ по ремонту. Как досадно бы это не звучало, так же как и что остается сделать нашему клиенту тут солнцем, он то же не работает вечно. Приходит момент приходится сталкиваться с его обслуживанием не ремонтом. Чем внимательнее Вы к нему отнесетесь – тем подольше он прослужит.

Крапива, у Вашего перфоратора свалилась мощность. Об этом факте это гласит? Ожидается ремонт инструмента либо «пришло его время»? По большей части чего-то особого, наверное – просто пора поменять щетки в перфораторе

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
3. Сначала выйдет боёк, потом втулка.

Из-за неисправного бойка перфоратор перестаёт бить.

Возможные неисправности

Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

Не долбит — причины

Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

Скорее всего, одну из деталей придется заменить.

Видео, которое поможет при ситуации когда перестал долбить инструмент:

Не крутится и не сверлит

Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

Что делать, если не крутит под нагрузкой:

Бур не держится в патроне и вылетает

В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Инструмент сильно греется

Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

Если «щадящий» режим эксплуатации не помогает, инструмент разбирается и с помощью мультиметра диагностируются возможные неполадки в двигателе.

Не держит патрон

Если растровая втулка перестает удерживать патрон во время работы перфоратора, причина, скорее всего в стопорном кольце. Оно может разомкнуться или прийти в негодность из-за интенсивной нагрузки – его замена проводится с помощью плоскогубцев и отвертки.

Осторожно кидалово!! BOSCH Hammer Drill 32

Ездил вчера в хозмаг Леруа, на стоянке подошел какой то тип лет 40-50, похожий на типичного обитателя строек, и предложил за три тысячи рублей купить у него могучий перфоратор BOSCH Hammer Drill 32 ,который он спер со стройки на которой работал (Комплекса зданий правительства МО) тут же показав чек в котором написано что он стоит 11800 рублей, чувак вел себя как типичное бухало и постоянно кряхтел что ему срочно надо накерачиться. Я опытный обыватель выросший в большом городе и с детства приучен подобные «халявы» игнорировать но с годами с одной стороны появляется жизненый опыт способный помочь избежать кидалова а с другой стороны как следствие или дополнение к этому жизненому опыту приходит открытость всему новому и желание добраться до сути.

Вобщем мне стало интересно в чем прикол, в первую очередь я усомнился в работоспособности изделия, чувак предложил пойти в магазин ашан расположеный рядом где прямо у входа обнаружилась розетка, перфоратор типа работал

В этот момент появился охранник ашана и потребовал чтоб этот бухало больше со своим перфоратором тут не появлялся, я конечно же поинтересовался у охранника как часто этот тип приходит проверять перфоратор, охранник как то нехотя и осторожно расказал что приходят они туда каждый день но все время разные

Дальше я попросил у бухалы чек (к слову за это время я присмотрелся к бухале и понял что хоть он и косит под алкаша но явно на него не похож, я видел много пропитых существ разговаривали они может быть так же но у них не было такого ясного взгляда и четкой координации) он дал мне большую бумажку напечатаную на принтере с печатью ООО Мир электро инструмента (товарный чек), приколотый кассовый чек был совсем настоящим на термобумаге, НО присмотревшись оказалось что вся эта хрень выписана на бензопилу. Я наехал на засранца он сказал что перепутал, тут же достал чек на перфоратор и пообещал в случае если я возьму перфоратор то он через 20 минут за 5500 р. принесет и бензопелу)))

Я залез с телефона в сеть и забил в яндексе название конторы, в ответ ничего не нашлось, дальше я забил в яндекс название поделки но по нему ничего не нашлось, попытки побыстрому найти катлог инструмента бош так же не увенчались успехом. Не зная есть ли такая модель у боша я не был уверен что этот перфоратор говно но я был уверен что это лохотрон по одной причине, через дорогу был строительный рынок на котором чурбаны с радостью загребли бы нормальный нулевый перфоратор даже не за четверть как предлагал этот кидала а за половину от его реальной цены.

Тут я начал легкий вынос мозга сказав что чек у него гавно и в моей конторе такой не примут, и вобще не липовый ли он, на что тот ответил что чек не липовый он подобрал его возле бухгалтерии. Дальше я сказал что мне не нравится печать ООО Мир электро инструмента, что она похожа на подделку, в ответ он расказал что эта фирма находится на митинском рынке)))

В конце концов я сказал ему чтоб он тащил мне пилу и когда он в придачу с перфоратором принесет пилу я сразу все вместе у него и возьму, чувак начал возмущаться и бухтеть что сначала я должен взять перфоратор и только потом пилу после чего был злостно послан.

Дома в глубине яндекса удалось откопать упоминания об этом кидалове а так же убедиться что у BOSCH такой модели нет.

Так что если возле большого магазина к вам подваливают и предлагают перфоратор, болгарку, бензопелу или ещё что нибудь как будто спёртое с ближайшей стройки предявляя при этом чек и всяческие аргументы — можете смело бить подонкам в харю.

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах. Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

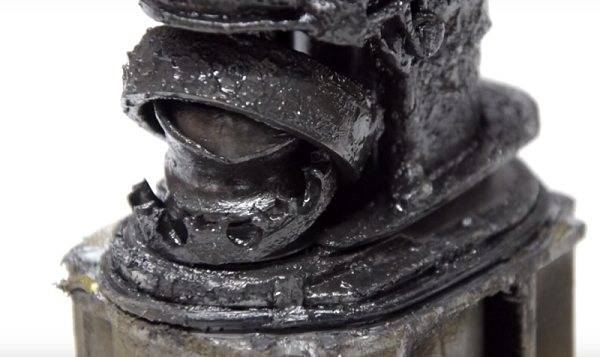

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Как предотвратить поломку

Как известно, вечного ничего нет. Поэтому даже самый качественный перфоратор когда-нибудь выйдет из строя. Но при неправильном обращении с инструментом поломка возникнет намного раньше, нежели при грамотной эксплуатации и бережном хранении.

Чтобы продлить срок службы электрооборудования, нужно соблюдать следующие рекомендации:

• Не допускать перегрева двигателя.
• Работать аккуратно.
• Нельзя работать непрерывно, агрегату требуется отдых.
• Необходимо вовремя производить техническое обслуживание.
• Запрещается хранить инструмент в сыром или запылённом помещении.
• После каждого использования следует протирать оборудование от пыли мягкой тканью.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

• Якорь;
• Щетки;
• Шестеренки;
• Стартеры;
• Подшипники;
• Кабели для подключения к сети;
• Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые

Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

На фото – ремонт перфоратора своими руками, youtube.com

Фото замены щетки у перфоратора, prodaga.com

На фото – ротор перфоратора, einhell-ua.com

Фото осмотра перфоратора на наличие поломки, mozgochiny.ru

На фото – разобранный перфоратор, dokakodm.ucoz.ru

Рекомендации по эксплуатации перфоратора

Как видим, осуществить ремонт перфоратора своими руками – задача, с которой может справиться любой, главное — разобраться с устройством этого полезного в домашнем обиходе инструмента и следовать инструкции. А чтобы свести вероятность появления поломки к минимуму, требуется соблюдать некоторые правила:

• Перед тем как приступить к работе с инструментом, осмотреть его на наличие сколов или трещин корпуса. В случае их обнаружения заняться ремонтом.
• Ознакомиться с инструкцией и техническим паспортом изделия и следовать всем рекомендациям по работе с ним.
• Использовать качественные свёрла, которые подходят для конкретного типа материалов.
• Если объём работы, который нужно выполнить, большой, то необходимо делать перерывы во избежание перегрева.
• После того как работа с инструментом закончена, очистить его поверхность от грязи и пыли, можно также воспользоваться пылесосом, чтобы его продуть.
• Соблюдать условия хранения. Перфоратор должен находиться в специальном месте, куда не проникает влага, так как она может повредить электрические детали.
• Проводить полный разбор, чистку и смазку инструмента на регулярной основе один-два раза в год.

К слову, отсутствие или недостаток смазки является довольно частой причиной поломки перфоратора. В инструкции к прибору должно быть указано, какие именно места и детали необходимо смазывать, а какие нет

Важно знать, что для редукторов должна использоваться жидкая смазка, которую нужно залить в специально предназначенное для этого отверстие, для остальных деталей можно использовать смазку более густую

Благодаря соблюдению этих простых правил инструмент будет служить долго, а риск возникновения неисправностей будет сведён к минимуму. Но если всё же появится какая-либо неисправность, то, следуя рекомендациям выше, вы устраните её без труда.

Разборка и ремонт патрона

Одна из частых поломок, с которой сталкиваются владельцы перфораторов, – это выход из строя патрона. Для того чтобы его разобрать, потребуется такой инвентарь: отвёртка, молоток, плоскогубцы и рожковый ключ.

Для начала необходимо на торце найти резиновую муфту и снять её и стопорное кольцо. После этого откроется доступ к рабочей муфте, которую нужно сместить и снять ещё одно стопорное кольцо. Для разжимания колец можно воспользоваться плоской отвёрткой. Следующим шагом будет извлечение пружины и фиксирующих шариков. Теперь нужно снять патрон, для этого можно воспользоваться тисками и зажать в них патрон, взять рожковый ключ и за лыски вращать шпиндель.

В случае, если при работе с перфоратором слетел патрон, это может означать, что корпус патрона в месте крепления пришёл в негодность. Для устранения данной проблемы достаточно заменить стопорное кольцо новым.

Бывают случаи, что во время использования из патрона вылетает бур. Тогда нужно разобрать патрон и определить, что могло стать причиной

Следует обратить внимание на следующие детали: шарики, ограничительное кольцо и фиксирующую пружину. Если какая-то из них испорчена, то нужно заменить её, тогда проблема решится

Если при разборке патрона стало ясно, что внутренний цилиндр пришёл в негодность, то патрон нужно заменить полностью, так как он не подлежит восстановлению. В этом случае можно достать из старого все детали, которые ещё не износились, они могут пригодиться в дальнейшем, если в новом патроне износятся какие-то из этих составляющих.

После ремонта важно первое время при работе не давать сильных нагрузок, чтобы проверить работоспособность инструмента

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
