Заправка кондиционера своими руками

Как понять, что кондиционер пора заправить

Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

• Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
• Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

• Наличие льда на штуцерных соединениях наружного блока климатической системы;
• Менее эффективное охлаждение воздуха;
• Недостаточное количество фреона при самостоятельном осмотре кондиционера.

Дефлектор заднего стекла автомобиля: зачем он нужен, как работает

Будьте внимательными, если автосервис предлагает заправить вашу машину, выпущенную до 1992 года, фреоном с маркировкой R12. Официально такие услуги запрещены, потому все обязаны переходить на новый состав. В этом нет ничего плохого, поскольку новый хладагент имеет достаточно высокую эффективность и хорошо адаптируется даже под старое оборудование автомобилей. Чтобы узнать точно, под какой именно хладагент заточена ваша машина, под капотом можно найти соответствующую табличку. Да и по заправочным штуцерам обе системы заметно отличаются.

Что же касается количества, то и его можно узнать по специальной табличке в машине, либо с помощью руководства по эксплуатации. На большинстве легковых машин кондиционер заправляют на 600-900 грамм. Но это полная заправка. Дозаправка же предусматривает использование того количества, которого не хватает до полного заполнения системы. Специалисты ориентируются по давлению, но и при самостоятельной заправке вы вряд ли зальете в машину лишний газ.

Советы по заправке кондиционера

Вакуумом систему на утечки проверять нельзя! Любому понятно что под вакуумом все уплотнения и сальники системы работают в одну сторону, а при наличии давления в системе в другую.Соответственно система может идеально держать вакуум а при наличии в ней давления начинает пропускать.Только опрессовка азотом может служить хоть какой то гарантией герметичности. Масло из системы вы никак не удалите без промывки системы или полной разборки со снятием компрессора. Максимум сколько можно удалить масла из полностью заправленной системы это 30-40 гр. Подчеркну из полностью заправленной системы, а как правило на СТО обращаются уже с пустой или полупустой системой. Вакуумирование действительно вещь полезная и позволяет удалить какое то количество влаги из системы если бы не одно но. Эта процедура должна занимать как минимум 30-40 минут, а не 10-15 которые как правило отводится на неё на станции

Внимание. При заправке очень многие любят добавлять более дешёвое масло POE вместо масла PAG с которым должен работать автомобильный кондиционер

По незнанию, а иногда и в целях экономии при заправке используют масла POE (полиэфирное или полиэстерное) вместо масла PAG (полиалкиленгликолевое), и то и другое масло синтетическое, оба хорошо растворяются в R 134a, но вот смешиваться между собой не любят.

Инструкция по выполнению работ

После устранения неплотностей в соединениях, через которые происходили потери, проводится полный цикл операций, состоящий из нескольких этапов:

1. Опрессовка системы (проверка на утечки).
2. Вакуумирование (удаление из системы воздуха).
3. Окончательная заправка по давлению.

Вначале одним шлангом необходимо подключить к системе коллектор с манометрами, а вторым, — баллон с азотом и тот же коллектор. В инструкции по эксплуатации кондиционера указано максимальное давление рабочего контура. После достижения максимального давления кран закрывается и проводятся наблюдения за манометром. Если стрелка не движется, то все в порядке, протечек нет. В противном случае надо заново обтянуть все резьбовые соединения, а если это не поможет, то выпускать азот в атмосферу и тщательно проверять каждый вальцевой стык.

Перед заправкой кондиционер необходимо отвакуумировать, удалив из всех трубок и теплообменников воздух и водяные пары. К коллектору отдельным шлангом присоединяется вакуумный насос.

Включив насос и открыв вентили на коллекторе, производится вакуумирование до тех пор, пока стрелка манометра не упадет ниже нуля. Многие специалисты советуют продолжать операцию в течение 10 минут. Кран на коллекторе закрывается, затем отключается насос. Теперь можно выполнить заправку, отсоединив шланг от насоса и подключив его к баллону с хладагентом. Предварительно рекомендуется продуть шланги фреоном, чтобы в них не оставалось воздуха, открыв на несколько секунд правый вентиль на коллекторе и кран на баллоне.

На видео показано, как правильно опрессовать и отвакуумировать домашний кондиционер.

Последний этап — дозаправка кондиционера либо заполнение системы с нуля. Прежде чем начать процедуру, надо понимать, сколько хладона должно быть в системе. Объем заправки кондиционера в килограммах указан на шильдике, прикрепленном к стенке наружного блока либо в техпаспорте на изделие.

Баллон ставится на электронные весы в нормальном или перевернутом положении, после чего их дисплей обнуляется. Потом открывается его вентиль и правый кран на коллекторе, хладагент начинает заполнять систему.

Давление фреона в кондиционере отслеживается по дисплею весов.На следующем видео дана подробная инструкция по заправке бытового кондиционера. Таким же способом осуществляется и замена фреона.

Редактор публикации: Беспалов Алексей Евгеньевич

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Пошаговая инструкция заправки кондиционера

Перед заправкой нужно проверить целостность охладительной магистрали, просмотреть все ее трубки. Если всё в порядке, можно приступить  к подготовительным работам по заправке:

1. Опрессовка системы. Если внешне никаких отклонений не выявлено, то в систему нужно закачать газообразный азот. Это выполнимо при помощи редуктора и манометра. Когда объем кондиционера будет полностью заполнен, азот перестанет поступать в систему. При полной герметизации давление в агрегате будет постоянным, если же оно упадет, тогда утечка фреона происходит из-за повреждения трубок, которые следует запаять. В ином случае, если в системе всё герметично, то можно переходить к вакуумированию;
2. Подключение вакуумного насоса. При выборе этого устройства нужно проверить, чтобы на нем имелся манометр и обратный клапан. Первый будет отвечать за давление, а второй – предотвратит попадание масла в фреон. Насос подключается к кондиционеру через коллектор. Перед его запуском на коллекторе нужно открутить газовый вентиль. Когда на манометре установится минимальное значение, необходимо будет задействовать насос, и перекрыть вентиль на коллекторе.

1. Подготовка оборудования. Для осуществления заправки нужны цифровые устройства – весы и термометр, набор ключей и манометрический коллектор. Лучше использовать четырехпозиционный коллектор, чтобы избежать переподключения и образования воздуха в трубке;
2. Подготовить баллон с фреоном. Его нужно взвесить, а затем открыть на нем вентиль и тут же закрыть, чтобы спустить воздух из шланга;
3. Подготовить кондиционер. На нем нужно выставить температуру 18 градусов и включить прибор на охлаждение помещения;
4. Подключение манометра. На приборе нужно разыскать самую большую трубку, идущую от внешнего блока, открутить от нее колпачок и подсоединить к освобожденному месту манометр, а другой его конец уже подсоединен к баллону с фреоном;
5. Процесс заправки. Давление должно расти, и когда оно составит 5-8 бар, нужно перекрыть вентиль на баллоне и манометре. Колпачок установить на место.

Чтобы узнать, сколько газа потребовалось для заправки климатической техники, нужно баллон вновь поместить на весы и сравнить массу с предыдущим показанием.

Совет: Все нужные инструменты для заправки можно взять на прокат в любом сервисе, обслуживающем кондиционеры. Оплатить эти затраты выйдет дешевле, чем вызвать на дом специалиста.

Как самостоятельно заправлять кондиционер

Чтобы своими руками заправить автокондиционер, снимите резиновую или пластиковую заглушку с магистрали низкого или высокого давления (в зависимости от имеющегося у вас оборудования). Соберите устройство для заправки и подключите его к штуцеру. Заведите двигатель и выставьте обороты на 1500 в минуту. Откройте вентиль и заправляйте газ в течение 5 минут. Заглушите двигатель и закройте вентиль, а через 5 минут посмотрите на показания манометра. Если давление в системе ниже нормы, повторите все операции. Не допускайте превышения давления, это повредит кондиционер. Более подробно процедура заправки именно вашей модели системы кондиционирования описана в руководстве по эксплуатации автомобиля или кондиционера.

Что делает фреон в кондиционере?

Рассмотрим вкратце, что именно делает фреон в кондиционере:

1. Хладагент выходит из испарителя в виде пара с низким давлением и низкой температурой.
2. Компрессор повышает давление фреона до 15-20 атмосфер и температуру до +70-90º.
3. Хладагент поступает в конденсатор. Там он охлаждается и переходит в жидкое состояние, и выделяет тепло. В простых моделях кондиционеров это тепло отводится за пределы помещения. В моделях с обогревом — используется для отопления комнаты.
4. Далее фреон поступает в испаритель. Тут его давление снижается, и фреон вскипает и превращается в газ. На этом этапе хладагент выделяет холод, который остужает помещение.

То есть именно фреон, циркулирующий внутри кондиционера — охлаждает и нагревает воздух в комнате.

Какой фреон используется в бытовых кондиционерах

Фреонов существует около 40 разных типов.

В бытовых (домашних) кондиционерах используются такие марки хладагентов:

1. R-407C. Дозаправить кондиционер с таким хладагентом нельзя, поскольку при утечке он меняет свой состав и теряет характеристики. Поэтому такие сплит-системы только полностью перезаправляются (старый фреон надо слить, а затем заправить новый). Баллон на 11.3 кг стоит около 6500 рублей.
2. R-410A. В отличие от R-407C – при утечке не теряет характеристик. Поэтому системы с этим хладагентом можно дозаправлять. Баллон весом 11.3 кг стоит около 8000 рублей.
3. R32. По теплопроводности и производительности — на 5% эффективнее, чем R-410A. Тоже не нуждается в полной замене — при утечке систему можно дозаправить, не сливая весь хладагент. Баллон весом 10 кг стоит около 8000-8500 рублей.
4. R22. С 2010 года этот хладагент запретили в США и Европе, с 2015 — в РФ (поскольку он вредит озоновому слою Земли). Если у вас старая сплит-система — она еще может работать на таком фреоне. Новые — производятся уже на других марках. В системы с хладагентом R22 можно заливать R-407C.

Как узнать, сколько должно быть фреона в сплит системе?

В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.

Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.

Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.

Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.

Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.

Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.

Количество фреона для дозаправки

О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.

Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.

Как узнать о недостаточном количестве фреона

Каждый владелец должен знать, как выяснить, что в системе не хватает хладагента, это поможет вовремя произвести дозаправку. Обычно об этом говорят следующие факторы:

1. Кондиционер стал гораздо слабее охлаждать воздух в помещении, даже если работает на максимальном режиме.
2. Установка совсем перестала охлаждать воздух в помещении.
3. В местах стыковки трубок хладотрассы и клапанов появился иней, который видно невооруженным глазом.

Это самые основные факты, прямо говорящие о том, что в установке не хватает хладагента. Прежде чем начать определять количество хладагента в кондиционере для дозаправки или его полной заправки самостоятельно необходимо выяснить, какое именно газообразное вещество было в него заправлено. В настоящее время для сплит систем используется несколько видов фреона разных марок.

Самые первые кондиционеры и системы для кондиционирования воздуха в помещении заправлялись фреоном марки R-22. При этом давление фреона в кондиционере при температуре на улице от до 30 градусов составляет 4,5 бара. Впоследствии ученые установили, что данный газ очень негативно сказывается на озоновом слое земли. Кроме того, при резком понижении температуры, система с таким хладагентом становилось очень неэффективной в работе.

В дальнейшем новые модели кондиционеров и установок стали заправлять более современными хладагентами, которые к тому же были совершенно безопасны в работе и никак не усугубляли состояние озонового слоя атмосферы. Так, что сегодня вы вряд ли найдете хотя бы одну установку, работающую на этом газообразном веществе.

Разумеется, сервисные компании знают множество нюансов и разнообразных факторов, которые следует учитывать при заправке системы фреоном. Но если вы планируете выполнить данную работу своими силами, то вам, безусловно, пригодятся их опыт и знания.

Неисправности

В процессе заправки стоит следить не только за количеством фреона, но и проверять устройство на наличие основных неисправностей.

Одной из наиболее часто встречающихся неполадок в работе кондиционера является негерметичность системы. Она приводит к утечке фреона из конденсатора. Т.к. на конденсатор большое влияние имеют посторонние объекты (пыль, влага, камни, грязь), именно здесь чаще всего можно наблюдать повреждения.

В устройство часто попадает влага, вода, воздух. их скопление приводит к поломке всей сплит – системы.

Некачественный и неверно заправленный фреон также приводит к появлению неисправностей. При заправке стоит приобретать только рекомендуемый фирмой – производителем фреон и заправлять кондиционер строго в соответствии с инструкцией.

Неправильная заправка может привести к повреждению компрессора. При повышенном давлении могут быть повреждены его клапаны.

Редкое использование прибора. Если устройство работает нерегулярно, работа его нестабильна, это приводит к застою фреона и дальнейшей его утечке. Следует пользоваться кондиционером постоянно, без длительных перерывов.

Диагностика кондиционера

• Проверка салонного фильтра.
• Осмотр шлангов, трубок, конденсатора и испарителя.
• Проверка электромотора и лопастей вентилятора.
• Проверка ремня.
• Проверка компрессора.

Обнаружив утечку хладагента через повреждения трубок, замените их целиком или посетите специализированную мастерскую, чтобы провести ремонт. Не используйте клеи или герметики, они ненадежны.

Если повреждения в радиаторах, замените их самостоятельно или обратитесь в специализированную мастерскую. Проверьте натяжение ремня и сравните с указанным в инструкции по обслуживанию машины или кондиционера. Заведите мотор, затем поднимите обороты до 1500 в минуту. Обхватите рукой выход высокого давления (к нему подсоединена толстая стальная или медная трубка). Если компрессор работает правильно, то через 1–2 минуты выход нагреется и руке станет жарко. Если обжигает руку, компрессор необходимо ремонтировать или менять. Если чуть теплый – в системе слишком мало хладагента. Обхватите рукой выход холодного давления, к которому подходит тонкая трубка. Через 1–2 минуты рука должна замерзнуть до болевых ощущений. Если этого нет, в системе большая утечка хладагента и ей необходим серьезный ремонт. Также необходимо проверить состояние вентилятора и при необходимости заменить его. Эта процедура описана в мануале автомобиля или кондиционера.

Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)

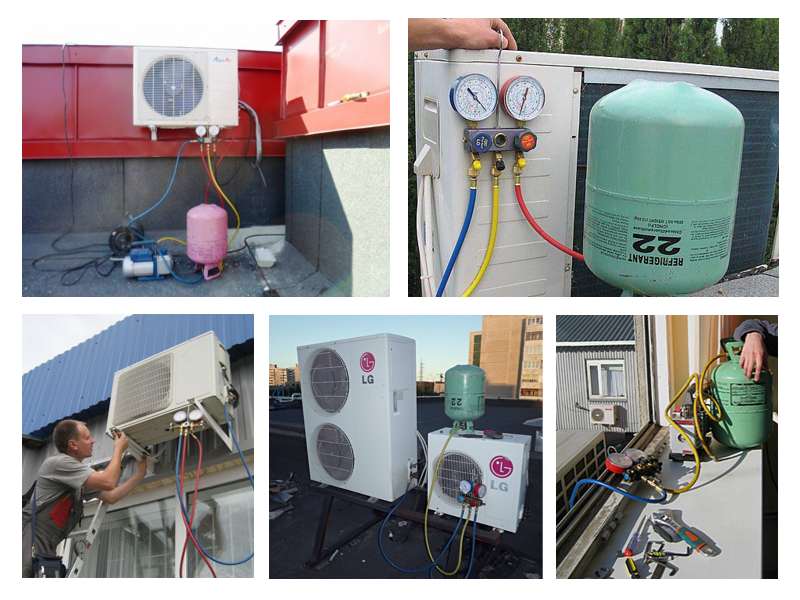

Как правильно заправить кондиционер своими руками:

1. Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.

2. Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.

3. Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.

4. К золотнику подключаем левый (синий) шланг манометрической станции.

5. Проверяем, что вентили коллектора закрыты.

6. Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.

7. Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.

8. Открываем вентили сервисных портов.

9. Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.

10. Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.

11. Закрываем левый кран коллектора.

12. Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.

13. Открываем вентиль на баллоне.

14. На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).

15. Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.





















16. Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.

Подготовительные работы

Непосредственно перед самостоятельной заправкой кондиционера фреоном необходимо провести ряд подготовительных работ. В первую очередь следует позаботиться о наличии некоторых инструментов и приборов.

• Фреон в баллоне, подходящий под конкретную модель охлаждающей системы. В последнее время наибольшей популярностью пользуется R-410A.
• Осушенный азот в баллоне.
• Манометр.
• Весы электрические или простые напольные.
• Вакуумный насос, предназначенный для техники.
• Трубки для коммуникации с резьбой для лучшего соединения.

Помимо всего вышеперечисленного, также понадобится провести некоторые мероприятия, после которых можно будет вручную заправить устройство хладагентом. Подготовка агрегата начинается с осушения его деталей. Это можно сделать в ходе продувки, для которой используется азот или фреон. Стоит подчеркнуть, что фреон стоит применять в таком случае, только если отсек с ним располагается в наружном блоке кондиционера.

Не менее важно провести проверку всех элементов сплит-системы на герметичность. Делается это при помощи создания высокого давления. Этот способ отлично подходит для определения, есть или нет утечка фреона

Последний подготовительный этап – это удаление воздуха из устройства с использованием вакуума

Этот способ отлично подходит для определения, есть или нет утечка фреона. Последний подготовительный этап – это удаление воздуха из устройства с использованием вакуума.

Еще один момент, который не следует упускать при самостоятельной процедуре заправки фреона – техника безопасности. Конечно, фреон является веществом, который в целом безопасен для здоровья человека. Каких-то особых навыков или правил при работе с этим хладагентом нет. Однако лучше надевать на руки перчатки из ткани, чтобы не было обморожения. Нелишними будут и специальные очки, чтобы защитить глаза от попадания газа.

В ходе работ по заправке важно следить, чтобы охлаждающая система оставалась герметичной и не было утечек. Отличным решением станет проведение процедуры в хорошо проветриваемом помещении или на открытом воздухе. При попадании газа на кожу или слизистые их надо как можно быстрее промыть водой, а затем нанести вазелин

При попадании газа на кожу или слизистые их надо как можно быстрее промыть водой, а затем нанести вазелин.

Виды фреона для заправки кондиционера

Фреоны часто присутствуют в бытовых охладительных приборах – их можно использовать как в кондиционере, так и в холодильнике. Поэтому видов этого хладагента достаточно много. В магазинах можно встретить следующие виды фреонов:

R-22. Самый простой по составу и распространённый газовый охладитель. Он применяется для дозаправки как устаревших, так и современных кондиционеров. Главное преимущество R-22 состоит в низкой стоимости этого газа. Его можно использовать для обычного домашнего кондиционера небольшой мощности.
R-410. Фреон, получаемый смешением двух типов газа. Этот хладон можно использовать при высоком давлении, что положительно сказывается на мощности кондиционера. По мнению специалистов, он также позволяет сэкономить расход электроэнергии при работе кондиционера

Немаловажно, что R-410 не разрушает озоновый слой и безопасен для экологии, в отличие от предыдущего образца охладителя.
R-407C. Состав этого хладагента состоит из целой смеси газов-фреонов: R-32, R-125 и R-134a. Этим хладагентом заполняют большую и разветвлённую станцию кондиционирования в крупных помещениях или целых зданиях

Его главное отличие состоит в том, что этот газ не является изотропным, поэтому при утечке испаряются лёгкие соединения, оставляя осадок. Таким фреоном можно заправить лишь пустой и очищенный отсек охладительной системы, он не подходит для дозаправки.

Этим хладагентом заполняют большую и разветвлённую станцию кондиционирования в крупных помещениях или целых зданиях. Его главное отличие состоит в том, что этот газ не является изотропным, поэтому при утечке испаряются лёгкие соединения, оставляя осадок. Таким фреоном можно заправить лишь пустой и очищенный отсек охладительной системы, он не подходит для дозаправки.

Таким образом, заправку обычного кондиционера дома можно произвести своими силами. Для этого достаточно лишь закупить необходимые инструменты и хорошо свериться с инструкцией к прибору. Если вы сомневаетесь в своих возможностях, можно пригласить мастера и проконсультироваться с ним по поводу лучшего способа заправки и состава фреона. Тогда будущем, вы сможете самостоятельно проводить обслуживание сплит-системы и она будет исправно работать в течение долгого времени.

Способы заправки кондиционера фреоном

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

• манометр;
• вакуумный насос;
• баллон с фреоном;
• строительные весы;
• слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Главные причины для заправки

Многие автолюбители не знают, когда заправлять автокондиционер и вспоминают об этом уже при отказе устройства

Но здесь важно учитывать несколько вариантов

Естественная утечка.

Сейчасчитают Стук при повороте руля, причины и способы их устранения

40.5k

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

77.9k

Фреон находится в замкнутом контуре, но даже это не спасает его от небольшой утечки. Считается, что в течение года из системы уходит до 10-15% хладагента.

Следовательно, большинство современных авто требуют заправки уже через три года, а старые модели и того раньше – через 1-2 года.

Неисправность системы.

Если утечка хладагента превышает показатель в 15-20% в год, то можно смело утверждать о неисправности системы.

Причины могут быть следующие:

• нарушение герметичности в системах трубопровода из-за повышенной вибрации (к примеру, снижение эффективности прокладок);
• наличие механических повреждений (дыр, трещин) на трубках или основных узлах системы;
• появление коррозии непосредственно в самом конденсаторе (это явление встречается весьма часто).
