Усилитель 3G сигнала своими руками: принцип действия, схема и материалы

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

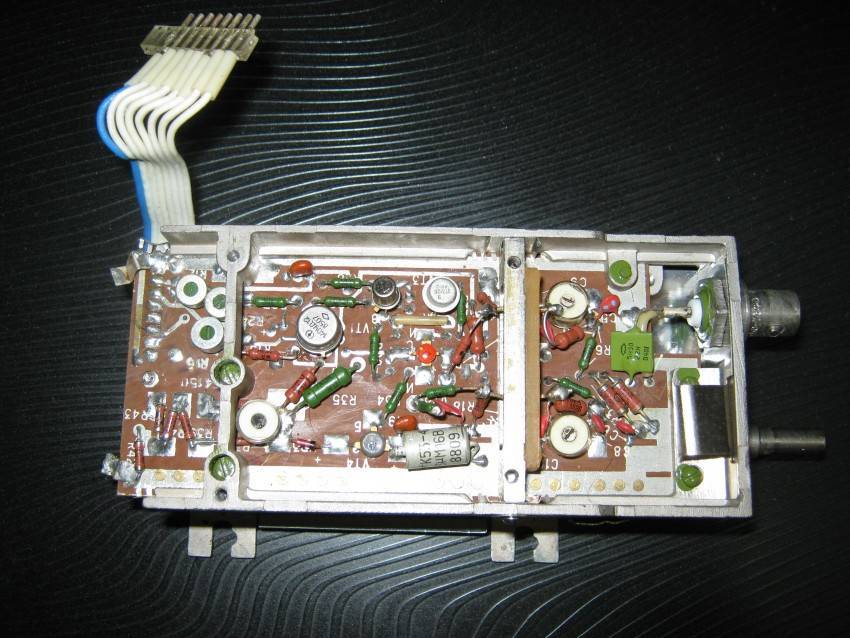

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Антенна

Обзор и настройка модема D-Link Dir-320

Антенны, которые служат для улавливания сигнала от базовой станции, делятся по своим конструктивным особенностям на несколько типов

В них важно разбираться для выбора и покупки оборудования для дома. Понять принцип работы каждой можно по названию

Наиболее мощными и качественными считаются MIMO, направленные или секторные приборы:

MIMO и простые;
уличные или внешние;
внутренние или комнатные;
встроенные или наружные;
всенаправленные, направленные, секторные;
узкополосные и широкополосные.

Обратите внимание! Не стоит ожидать от комнатных антенн большого усиления качества и скорости Интернета

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.
Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.
Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.

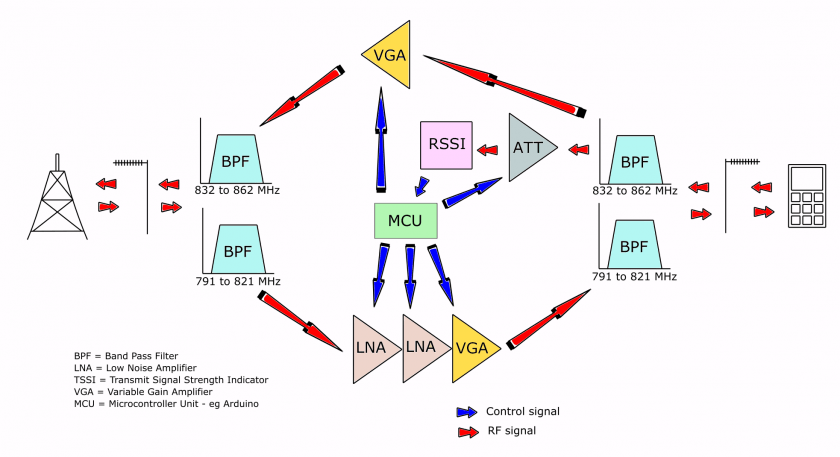

Как работает усилитель

Разные системы усилителей связи работают по одному и тому же принципу: принимают слабый сигнал, усиливают и ретранслируют его в помещении. Комплект оборудования представляет собой устройство с двумя антеннами (внешней и внутренней), соединяющим кабелем и блоком питания.

Обратите внимание! Внешняя антенна устанавливается на крышу дома или стену здания, внутренняя предназначена для помещений

Когда усилитель не работает

Существует несколько возможных вариантов, когда усилитель не сможет выполнять свои функции:

Любой усилитель будет создавать помехи базового сигнала. Эти помехи не должны превышать допустимый порог и чрезмерно влиять на качество связи. Чем больше коэффициент усиления, тем выше будет показатель помех.
При большом удалении от станции оператора.
При неправильном монтаже, когда усилитель работает вхолостую. Это происходит из-за перегородки в виде стены между внутренней и внешней антенной. Такая ситуация может привести к неприятному знакомству с сотрудниками радиочастотной службы.
Увеличилась нагрузка на базовую станцию.
Перенос или снос вышки оператора.

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

2 Антенна для 3G модема

Идея использования баночных антенн перешла в мобильную связь от сети Wi-Fi, где умельцы способны растянуть сети на довольно далекие расстояния. Классический вариант баночной антенны выглядит так:

Итак, нужно найти пустую жестяную банку. Подойдет банка от кофе.

На высчитанном расстоянии от дна банки надо сделать отверстие и закрепить в нем стандартное антенное гнездо, к которому припаян волнопровод.

Затем подключить телевизионный кабель с соответствующими разъемами в оплетке и адаптер для антенны к модему.

Стоит рассмотреть ситуацию, когда в модеме нет гнезда для подключения антенны. Разумеется, можно вскрыть модем, найти измерительное гнездо на плате, подпаять к нему тонкий проводок с разъемом, таким образом смастерив адаптер для внешней антенны.

Только стоит учитывать, что для проведения этой процедуры нужны навыки пайки, а неумелыми руками можно потерять как гарантии на модем, так и поломать его.

Есть другой вариант. Сделать в банке отверстие так, чтобы модем плотно входил в него.

Затем подобрать длину выступающей части. Понятно, что придется ходить по всему дому в поисках места максимального уровня сигнала.

Таким образом в сможете усилить сигнал 3G. В заключение воспользуйтесь рекомендациями по эффективной экономии трафика. С помощью несложных манипуляций, вы сможете серфить по интернету еще быстрее. Удачи вам

Правильная установка

Для правильной установки и последующей корректной работы усилителей сотового сигнала требуется соблюдать определенную последовательность:

Сперва нужно найти подходящее место для установки. Внешняя антенна должна располагаться на крыше здания или в ином месте так, чтобы мобильное устройство пользователя попадало в зону покрытия сети. Сотовый сигнал должен быть стабильным, желательно 3-4 деления на индикаторе сотового сигнала, изображенном на экране аппарата. Внешняя антенна должна быть закреплена вертикально или горизонтально, в зависимости от вида.
Далее следует подключить внешнюю антенну к мобильному усилителю со стороны базовой станции и хорошо закрепить.
Нужно подключить внутреннюю антенну к мобильному усилителю и хорошо закрепить. Ее следует устанавливать на расстоянии около 5 м от внешней антенны и на высоте не менее 2 м над землей.
Требуется подключить усилитель мобильного сигнала к питанию. Определенные модели поставляются с внешними и внутренними блоками питания, поэтому стоит заранее ознакомиться с инструкцией перед установкой.
В заключении остается протестировать сигнал в телефоне. Количество делений связи должно соответствовать максимальному во всех местах в рамках дальности работы усилителя.

Антенна для 4G своими руками

Следует учитывать, что параметры сборки для самодельных антенн 3G и 4G различаются. Все зависит от диапазона частот, который используется конкретным оператором. При помощи смартфона можно выполнить поиск операторов сети. Узнав, какой оператор обеспечивает в конкретном населенном пункте покрытие, можно покупать симку. Достаточно провести грамотный расчет 4G антенны, чтобы получить мощный и уверенный сигнал. Для сборки антенны 4 джи своими руками понадобятся подручные средства.

Этапы сборки:

определение волновой частоты
изготовление биквадрата в виде медного зигзага
сторону квадрата следует рассчитывать по формуле: длина волны, деленная на 4
сборка всей конструкции

Антенна 4G 1800 мгц своими руками позволит улучшить прием сигнала даже в отдаленной деревне.

Как усилить сигнал 3G/4G/LTE USB-модема без разъема для подключения антенны

Бывает и так, что у модема отсутствуют разъемы для соединения с коаксиальным кабелем, а вопрос, как улучшить сигнал 4G/LTE/3G, остается актуальным. Увеличение радиуса действия можно сделать следующим образом:

зачистить провод до центральной жилы, оставив «хвостик» длиной порядка 10 см;
на задней части модема (противоположной от USB) сформировать антенную рамку таким образом, чтобы длина элементов была примерно 1 см;
в случае использования MIMO-антенны на первую рамку устанавливается вторая, их элементы должны располагаться перпендикулярно друг другу;
зафиксировать конструкцию изолентой или скотчем.

Как видно из обзора, улучшение сигнала 4G и более ранних поколений мобильных сетей – не простая, но вполне реализуемая задача. Следует заметить, что при определенной подготовке и наличии минимальных знаний в радиофизике можно без особого труда собирать и настраивать оборудование, которое позволит значительно расширить зону принимаемого сигнала от мобильной вышки, обеспечив тем самым стабильный и быстрый доступ в Интернет.

https://youtube.com/watch?v=KZ3DiIbL-AY

Альтернатива 3G/4G интернету

WiFi мост

Если на горизонте радиусом до 10 км есть жилые многоквартирные дома, то с местным провайдером, который подключает квартиры можно договориться о WiFi мосте между жилым комплексом и вашим домом. Навстречу друг другу ставятся 2 антенны, одна на вашем доме, другая — на крыше многоквартирного дома.

На практике стоит такое подключение тысяч 12 и тариф приблизительно 1000-1500р за 15-30 Мбит/сек. Но это действительно безлимитный интернет, который в отличии от 3G/4G не проседает вечером, когда повышается нагрузка на сеть. И хороший пинг до 8 мс — для любителей поиграть в танки и другие современные игры это роскошь загородом

WiMax

Wimax — это связь 4-го поколения. У нас в России этот стандарт связи широкого распространения по ряду причин так и не получил.

Некоторые небольшие местные компании договариваются с операторами связи об аренде их канала связи и размещают на вышках своё оборудование Wimax.

А далее подключают абонентов, устанавливая соответствующие антенны у них на крыше или фасаде дома.

Скорость интернета 10-50 Мбит/сек зависит от удаленности вышки и правильности установки антенны на доме абонента. Пинг около 40 мс. Канал симметричный. Стоимость около 1000-1500р в месяц.

Проблемы с сигналом, отправленным базой

Как уже говорилось ранее, проблемы со связью могут быть вызваны не только дефектами устройства. Слабый сигнал с базы может наблюдаться по множеству самых разных причин, описанных в самом начале статьи.

Подобная конструкция без каких-либо проблем улавливает даже слабые радиосигналы и передает их в сам смартфон. Помимо антенны, можно собрать репитер сотовой связи своими руками – это также решит проблемы со слабым сигналом.

Если проблемы со связью наблюдаются в загородном доме или на дачном участке – самым практичным и доступным их решением станет антенна с SMA-разъемом и характеристиками усиления 1-5dBi. Цена на подобное устройство колеблется в промежутке от 500 до 1000 рублей, так что его приобретение не сильно ударит по семейному бюджету.

Устройство принимает даже самые слабые сигналы, а затем передает их на роутер, раздающий связь в аппарат. Антенна для телефона своими руками собирается без каких-либо проблем, поэтому ее можно даже не покупать, а сделать из подручных материалов.

Проблемы с операционной системой

Проблемы в работе каких-либо функций телефона нередко вызываются неправильной прошивкой аппарата. К тому же, некоторые прошивки попросту устаревают, вследствие чего телефон перестает качественно выполнять свои основные задачи.

Поменять прошивку – дело несложное, в интернете много подробных инструкций, помогающих решить подобную проблему. Перед началом работы не забудьте сохранить все контакты и сделать резервные копии всех данных, находящихся в памяти телефона.

Нередко смена прошивки положительно влияет на качество принимаемого устройством сигнала. Если замена операционной системы не помогла и телефон продолжает плохо ловить сигналы за городом, следует собрать усилитель сотовой связи для дачи своими руками.

Как правильно устанавливать антенну

Теперь обсудим один из самых главных вопросов — как правильно устанавливать антенну.

Схема такая:

Основной смысл — чем выше мы поднимем антенну, тем выше будет скорость интернета и дело даже не в уровне сигнала, а в его качестве, что по научному называется отношение сигнала к шуму и во многих программах и телефонах обозначается EcIo. Чем меньше сигнал встречает препятствий от вышки оператора сотовой связи до нашей приёмной антенны в виде соседних строений и леса, тем более качественный сигнал будет и, соответственно, скорость выше.

Обычно привожу такой пример: повесили антенну из окна — получили скорость 5 Мбит/сек, повесили на крышу — 10 Мбит, а повесили на крыше и еще подняли на мачту — 20 Мбит. При этом можно поставить антенну на крышу с коэффициентом усиления 8 дБ и получить скорость выше, чем у соседа с антенной 20 дБ за окном.

Вот так ставят халтурщики:

А так правильно:

И мы получаем вот такой результат:

88 Мбит/сек — скажу честно, это рекорд был Использовался комплект оборудования с коаксиальным кабелем и роутером внутри помещения.

Разновидности конструкции, активные и пассивные усилители сигнала

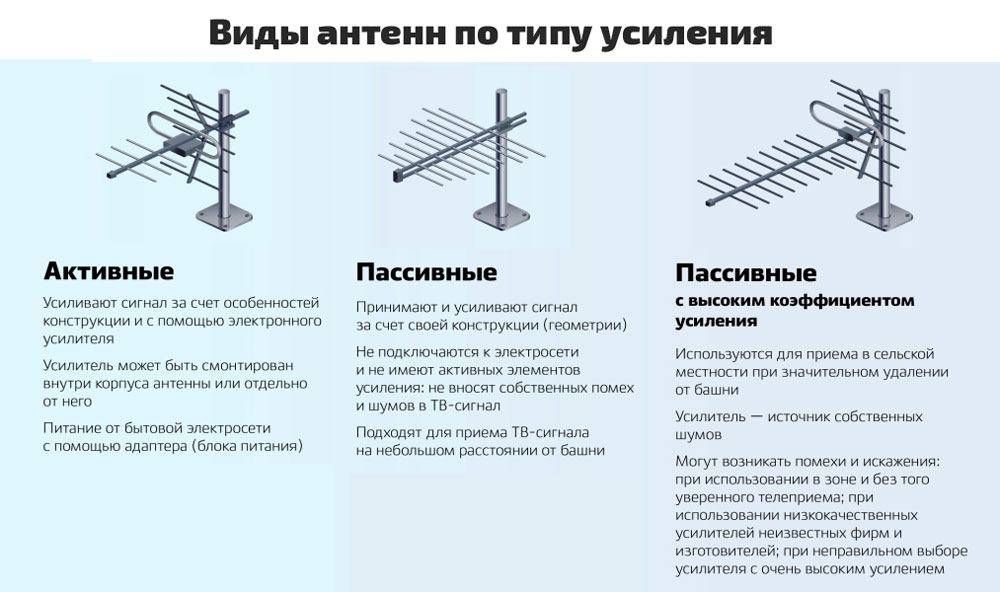

Виды антенн для улучшения связи

В некоторых случаях для улучшения качества связи достаточно одной антенны. Они могут увеличить сигнал на расстоянии до 40-50 км от источника покрытия и относятся к пассивным усилителям.

Более эффективные активные репитеры способны обеспечивать соединение с вышкой на расстоянии до 120 км. Их самые мощные модели устанавливают на крышах домов и в общественных местах. Существуют и мобильные виды устройства, предназначенные, к примеру, для поездок в транспорте.

В конструкцию ретранслятора или бустера входят антенны внешние и внутренние, само устройство обработки и раздачи излучения, а также необходимые кабели и разъёмы.

Антенна Харченко (биквадрат): простая пошаговая инструкция

Учёный Харченко предложил эту модель рамочной антенны в 1961 году. Она использовалась как приёмник для ТВ-передач. Антенна очень эффективна — она выступает в роли и приёмника, и усилителя. Она широкополосная, способна увеличить мощность сигнала до 3 – 4 дБ при отсутствии рефлектора и до 8 – 9 дБ с рефлектором (металлической панелью, которая отражает сигнал)

При этом не важно, 3G это или 4G

Минус её в сложности изготовления по сравнению с предыдущими самодельными антеннами. Однако при должном желании справиться с её созданием сможет каждый:

Сначала изготовьте «восьмёрку» из монолитной проволоки сечением 4 мм2. Квадраты должны быть максимально одинаковыми. Должна быть чёткая симметрия. Чтобы её добиться, перед сгибанием проведите разметку проволоки маркером. Поставьте затем пассатижи на разметку провода. Теперь нужно выгнуть провод под углом 90о. Используйте угольник, чтобы добиться точного угла.
Возьмите алюминиевую пластину — толщина 22 мм. Общая площадь — 140 х 140 мм. Пластина будет отражателем (рефлектором). Сделайте отверстие в центре пластины (просверлите).
Закрепите «восьмёрку» прямо по центру рефлектора на расстоянии 3,6 см. Панель и проволока не должны соприкасаться.
Просверлите в рефлекторе отверстия под хомуты, наденьте конструкцию на кронштейн (возьмите от спутниковой тарелки). Теперь нужно припаять кабель, пропустив его заранее через отверстие в пластине.
Если у модема есть разъём для антенны, подключите кабель к нему через переходник.
Если разъёма нет, возьмите немного медной фольги. Сделайте колпак в соответствии с размерами модема. Закрепите кабель на колпаке (нужно припаять) и наденьте его на устройство.
После подключения антенны настройте сигнал — поворачивайте её, пока не получите максимальный результат в виде нескольких делений. Они отображаются в фирменной программе устройства или вашего провайдера, которая скачивается и устанавливается на компьютере для настройки подключения. Попробуйте разместить антенну под разными углами, например, под 45о или 70о.

Усиление сигнала 3g модема USB-удлинителем

Это не самый лучший, но работающий способ, как легко своими руками усилить сигнал 3g модема. Подходит хорошо для людей, которые не хотят разбирать, перепаивать свой девайс. Конструкция работает по принципу спутниковой тарелки. Для ее изготовления вам нужно купить «отражатель» (банка, миска, компакт-диск), кабель USB «мама-папа» 3 метра. Процесс создания следующий:

В середине диска сделайте крепление для флешки, или примотайте ее скотчем.
Подключите кабель одним концом к компьютеру, а другим – к модему.
Можете использовать вместо держателя палку или просто закрепить диск со стороны улицы на фасаде дома.
Направьте флешку в ту сторону, где сигнал сильнее всего.

Прирост качества связи не очень большой, потому что кабель юсб теряет некоторую ее часть из-за длины, но все равно улучшает соединение. В роли усилителя выступает зеркальная поверхность CD. Рекомендуется использовать миску вместо диска, потому что ее отражающая плоскость больше и прием будет еще лучше. Эмалированные варианты не подходят, используйте изделия из нержавейки.

Как усилить прием сигнала 3g модема внутренней антенной

Еще один вариант, как своими руками усилить сигнал 3g модема – использовать дополнительные устройства для подключения к внутренней антенне. Она есть у каждого такого устройства, но у некоторых разъем открытый, к нему можно легко подключиться, а в других он скрыт в корпусе, и для его использования придется перепаивать часть девайса. В первом случае необходимо просто купить усилитель или использовать телевизионную антенну в качестве приемника.

Если же разъем не существует, то можно отнести устройство в сервисный центр, там за приемлемую плату мастер сделает для вас возможным подключения репитера, который улучшит связь с ближайшей вышкой оператора. Главный недостаток метода – в том, что использовать модем только с внутренней антенной больше возможности не будет, поэтому решаться на такой шаг нужно только, если вы точно знаете, что она больше вам не понадобится.

Системная настройка

В самом начале следует произвести проверку всех типов соединений, а после следует осмотреть сетевой фильтр. Далее требуется произвести регулировку коэффициента усиления, и его среднее значение должно быть 20 дБ. Для этого можно поменять направление антенны в сторону операторной вышки, а еще можно применять настройку самого репитера. Следуя инструкции и описанию, каждый может своими руками создавать эффективную систему для повышения скорости соединения с Интернетом. Следует применять требуемые компоненты, выполнить установку и настроить оборудование. После этого вы получите доступ к высокоскоростной Сети.

Как усилить прием сигнала 3g модема внутренней антенной

Причины слабого сигнала

Для обеспечения качественного сигнала крупные мобильные операторы устанавливают свои вышки, раздающие связь в пределах конкретной зоны. Однако основная проблема заключается в том, что сигнал попросту не может проходить сквозь определенные преграды.

Стены высотных домов, лесные зоны и низкий рельеф местности становятся огромными проблемами, не позволяющими вам воспользоваться качественной сотовой связью.

Места, в которых регулярно наблюдается проблема с телефонной связью:

Области, находящиеся на достаточном удалении от станции.
Всевозможные площадки, углубленные в землю: парковки и подвальные помещения.
Здания, построенные из металлоконструкций с большой толщиной перекрытия.
Крайние этажи высотных домов.

Нередко встречаются ситуации, при которых у людей, находящихся в одном и том же месте, но пользующихся разными телефонами, наблюдается различный сигнал. В таких случаях следует озаботиться вопросом о том, как собрать усилитель сигнала сотовой связи своими руками.

Что еще может повлиять на качество принимаемого телефоном сигнала:

Металлический корпус, а также плотный чехол аппарата.

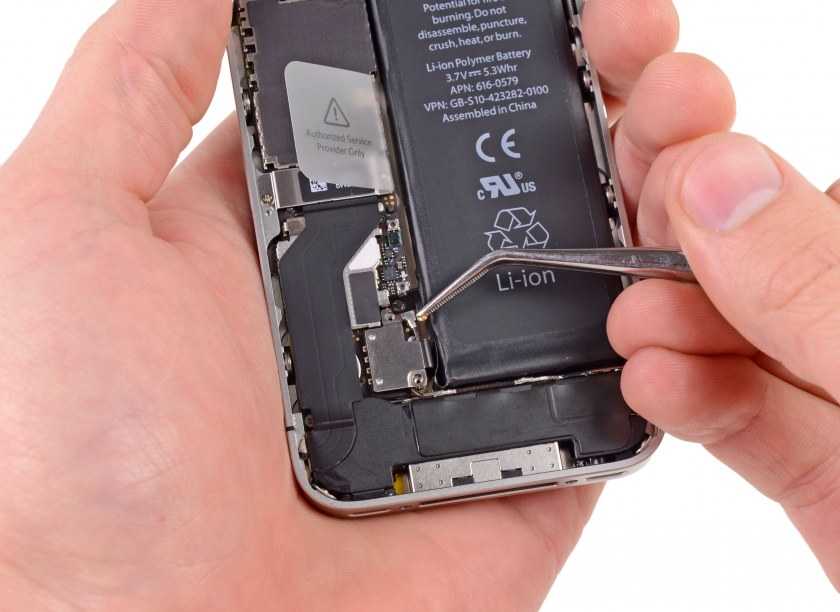

Изначальные дефекты и заводские браки в области антенны.
Неправильно установленная операционная система.
Дефекты, полученные при контакте с водой или после падения.

Из-за достаточного количества причин, ответ на вопрос о том, почему телефон не ловит сигнал, может быть совершенно разным. Далее мы расскажем о том, как усилить сигнал сотовой связи своими руками.

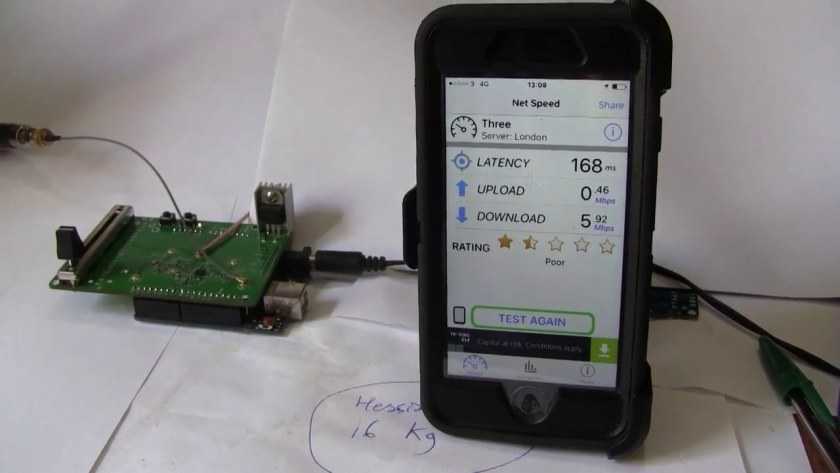

Мастерим усилитель сами

Если вы решили заняться изготовлением усилителя сотовой связи своими руками, то вам нужно подготовить:

кусок проволоки длиной 0,4 м;
соединительный блок;
кабель длиной 10 м;
крепёжные элементы;
полимерную трубу длиной 0,2 м;
пластик и изоленту.

Последовательность действий:

Согните проволоку, так, чтобы в результате у вас получился ромб. Концы уберите внутрь и подсоедините к ним блок таким образом, чтобы в дальнейшем была возможность осуществить подключение.

После окончания сборки антенны подключите кабель. Установите конструкцию на кровле здания по направлению к вышке базовой станции.

Подсоедините второй конец кабеля к пластиковой пластине. Можете начинать тестировать.

Заключение

Ретранслятор

Чтобы пользоваться интернетом с нескольких устройств, такую антенну можно подключить к домашнему ретранслятору. Для этого подойдёт практически любой современный роутер, — главное, чтобы у него был USB-вход для адаптера.

Некоторые 3G модемы не предназначены для подключения к внешней антенне, поэтому можно поступить следующим образом (фото ниже):

Концы коаксиальных кабелей (20 см) оголяют, т.е. оставляют только центральные жилы
Из одной центральной жилы формируют змеевик, который одевают на 3G модем, и закрепляют при помощи изоленты
Другую центральную жилу от второго кабеля наматывают поверх первой (через слой изоленты) так, чтобы помещались друг к другу перпендикулярно

Одеваем змеевик от первого кабеля

Сигнал будет, но несколько хуже.

Перпендикулярно наматываем вторую жилу и фиксируем её изоленой

Фиксируем вторую жилу изолентой.

Используя этот принцип можно подключить практически любое мобильное устройство.

3G ПУШКА ? Лучшая самодельная антенна для приёма слабого интернета 3G, 4G, Wi-Fi

Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками

https://youtube.com/watch?v=nZXdn4B0esc

ТОП-5 Wi-Fi роутеров! | Лучшие роутеры для дома!

Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками

10 Total Score

Делаем мощную антенну для 3G и 4G сигнала

Помогла ли Вам наша статья?

Оценки покупателей: 5 (4 голосов)

Выводы

1. 1. 1. 1. Стоит попробовать начать с поиска альтернативных вариантов подключения интернета.
    2. 2. Не покупайте первую попавшуюся антенну на рынке. Антенны со встроенным роутером и модемом недолговечны. Проверьте частотный диапазон антенны, 4G/LTE работает у нас в стране на частотах 800, 1800 и 2700 МГц. При этом на мой взгляд 1800 МГц будет основным диапазоном по скорости за пределами города, а 800 МГц будет использоваться в совсем отдаленных уголках, но скорость в нём будет не очень высокая из-за узкого спектра. А 2700 МГц диапазон — преимущественно в городах или рядом с густонаселенными пунктами.
    3. 3. В комплектах с коаксиальным кабелем не экономьте на самом кабеле, лучше взять потолще и немного доплатить. Некоторые продавцы предлагают телевизионный кабель. Да, он дешевле, но он другого волнового сопротивления! Надо 50 Ом, а не 75, как у телевизионного кабеля.
    4. 4. Антенну надо ставить высоко, если Вы из окна не видите вышку сотового оператора! Этот момент влияет на скорость интернета больше, чем качество самого оборудования!

Самый лучший усилитель интернет 3G/4G сигнала — это пассивная антенна с минимальной длиной коаксиального кабеля или внешний роутер! А если внутри находится активное абонентское оборудование (модем, роутер), то оно должно полностью соответствовать климатическим условиям эксплуатации!

Если находитесь в Москве и МО, поможем осуществить подключение к оптимальному варианту.

Появилась общая карта покрытия сотовых операторов.

Также рекомендуем статью о выборе камер видеонаблюдения.

Если у вас возникли какие либо вопросы — пишите на info@mobilebooster.ru.

lena30011988Видео / АнтенныДобавлено 13 комментариев Не всегда 3G модемы обеспечивают нам стабильную и высокую скорость интернета. Для усиления сигнала можно приобрести специальную антенну и потратить несколько тысяч рублей, а можно самостоятельно ее изготовить, потратив 2 часа своего времени.Для того чтобы изготовить усилитель 3G сигнала своими руками посмотрите это видео

Для сотворения усилителя 3G сигнала нам понадобится:— дощечка двадцатка длиной 75 сантиметров;- кусок оцинкованного железа длиной 75 сантиметров;- шурупы;- медная трубка шестерка, тонкостенная;- трубка от канализационной трубы;- изоляционная лента;- телевизионный кабель 75 волн;- паяльник;- вытяжные заклепки;- металлические уголки;- труба 25;- 3G модем с гнездом для подключения внешней антенны;- переходник для подключения внешней антенны;- кабель. 1. Кусок оцинкованного железа прикручивается к дощечке при помощи шурупов.2. Для изготовления антенны нам понадобится медная трубка, желательно приобрести тонкостенную, так как ее будет легче гнуть. Гнуть можно по шаблону.3. Сторона одного ромба примерно 5,2 — 5,3 сантиметра.4. Каждую сторону нужно согнуть в четыре ромба, в середине трубки не должны соприкасаться.5. Вот так должна выглядеть наша антенна, четыре ромба в одну сторону и четыре ромба в другую сторону.6. Как видите в середине трубки не прикасаются друг к другу, расстояние между ними 1,2 сантиметра.7. Крепить антенну можно на трубке от канализационной трубы.8. Расстояния от экрана до антенны примерно 3,5 сантиметра, и с другой стороны антенна должна быть на таком же расстоянии. 9. Чтобы вставить антенну делаем прорези в трубке.10. А саму трубку крепим на уголок.11. Когда делаем антенну, трубки в местах где они соединяются обматываем изоляционной лентой, чтобы они не соприкасались друг с другом.12. В доске делаем небольшое отверстие под телевизионный кабель. 13. Продеваем кабель, центральный провод припаиваем к верхней трубке.14. Провод от обшивки припаиваем к нижней трубке, изолируем изоляционной лентой.15. На самой дощечке следует прикрутить два уголка на трубу двадцать пять.16. На самих уголках делаем отверстия.17. Потом на самой трубе мы сделаем такие же отверстия и затянем вытяжными заклепками. 18. Антенна крепится на крышу, соединяется кабелем к 3G модему, связь увеличивается в несколько раз. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

https://4pda.ru/2018/05/17/351327/
https://mobilebooster.ru/post/123/amplifier-internet-signal-3g-4g/
https://usamodelkina.ru/3140-usilitel-3g-signala-svoimi-rukami.html

Самодельный усилитель для 3G модема: конструкция и место установки

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Несколько схем антенных усилителей для примера

Подключение и настройка усилителя антенны к телевизору: как выполнить

Антенна

Другие варианты самодельных антенн
