Усилитель 4G сигнала для модема: разновидности, критерии выбора и настройка

Репитеры — активные усилители сигнала сотовой связи GSM/3G/4G

Потребительское свойство	Уличная антенна с выносным модемом/роутером	Уличная антенна с интегрированным модемом/роутером	Усиление 3G/4G с помощью репитера
Поддержка 2х2 MIMO (Скоростной интернет)	Да	Да	Нет
Увеличение скорости в исходящем канале (Uplink)	Да	Да	Да
Увеличение скорости во входящем канале (Downlink)	Да	Да	Нет
Возможность усиления голосовой связи	Нет	Нет	Да
Коэффициент усиления комплекта	0 – 17 дБ	9 – 21 дБ	60 – 80 дБ
Необходимость приобретения отдельной сим-карты	Да	Да	Нет
Возможность приёма очень слабого уличного сигнала	Да	Да	Да
Необходимость «развязки» между антеннами	Нет	Нет	Да
Необходимость замера частоты сигнала	Да / Нет	Да / Нет	Да
Самостоятельный монтаж	Да	Да	Нет

Как повлиять на сигнал и навести антенну

Перед тем, как начать эксперименты над сетевым оборудованием и принимаемым сигналом, важно помнить: даже мощная антенна и правильно расположенный модем не помогут, если на пути к базовой станции много препятствий. Деревья, крыши домов, горы и холмы – рассеивать сигнал способны даже едва заметные объекты. Но, если внешние факторы не помеха, то опробовать стоит следующее:

Но, если внешние факторы не помеха, то опробовать стоит следующее:

Смена дислокации для принимающего оборудования. Модемы лучше располагать ближе к окну (а не за «непробиваемой» бетонной стеной) или на подоконнике.
«Профильные» мощные антенны и усилители интернет-сигнала не маркетинговый трюк, а действенные способы повысить качество приема. При выборе придется отталкиваться от совместимости с уже имеющимся оборудованием и характеристик, указываемых производителем. Можно сделать антенну и самостоятельно – смотрим инструкцию тут.
Желательно избегать источников помех и шума. Согласно проведенным тестам, даже внешние жесткие диски способны нарушить подключение и привести к неожиданным результатам – падении скорости и ухудшению доступа к сети.
С выбором подходящего места для расположения модема поможет все тот же инструмент MDMA. Главное почаще обновлять статистику через интерфейс.

Источники

https://help.keenetic.com/hc/ru/articles/360000403359-%D0%9F%D0%B0%D1%80%D0%B0%D0%BC%D0%B5%D1%82%D1%80%D1%8B-%D0%BA%D0%B0%D1%87%D0%B5%D1%81%D1%82%D0%B2%D0%B0-%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B0-LTE
https://www.sit-com.ru/kak-izmerit-uroven-signala-sotovoj-svyazi-na-iphone.html
http://2pad.ru/sinr-i-rsrp-chto-eto-takoe/
https://ProFPV.ru/priemnik-peredatchik-rssi-chto-eto-ra/
https://dalsvyaz.ru/metering_usbmodem
https://net-well.ru/stati-o-3g-4g-internete/kak-izmerit-uroven-signala-3g-4g
https://dintels.ru/internet-3g-4g/programmy-dlya-nastroiki-3g-4g-interneta-na-dache
https://kroks.by/useful-articles/stati/signal_level/
https://WiFiGid.ru/besprovodnye-tehnologii/rssi-sinr

Антенны

Антенны, которые служат для улавливания сигнала от базовой станции также делятся по своим конструктивным особенностям на несколько типов

Их важно знать при подборе и покупке оборудования для дома

Простые и MIMO

Представленные простые приборы дают возможность получить намного повышенную скорость работы в сети, которая равна 50 Мбит/с. Но на этом было решено не останавливаться, в связи с этим на данный момент выпускаются антенны, скорость передачи данных которых равняется 100 Мегабит в секунду.

Название этих устройств — МИМО. В конкретном случае предлагается установить две антенны, которые закреплены в корпусе недалеко одна от другой. Работа осуществляется одновременно обоими частями. При этом сигналы передаются разными проводами от каждой антенны. Конкретно это новшество обеспечило столь высокую скорость передачи данных.

Обратите внимание! Название технологии подразумевает в себе расшифровку — «несколько входов потоковых данных, и несколько выходов»

Однако, следует с осторожностью отдавать предпочтение перечисленной технологии, поскольку не все операторы мобильной связи поддерживают такой формат

Уличные или внешние

Данная категория относится к более продвинутым устройствам для улучшения сигнала. Усиление 4G сигнала заключается в том, что снаружи помещения устанавливается антенна, которая при помощи кабеля имеет непосредственное подключение к раздающему устройству. Это может быть модем или роутер, который раздает беспроводную сеть Wi Fi внутри помещения.

Внутренние или комнатные

Это устанавливаемые внутри помещений специальные антенны для повышения качества получаемого сигнала и улучшения скорости работы в Интернете. Работают они в виде рефлекторов-отражателей и соединяются непосредственно с модемом при помощи стандартного USB входа.

Производителями заявляется, что эти устройства могут повышать качество принимаемого сигнала во всех возможных стандартах связи, при этом находясь внутри зданий. Однако, на самом деле не все так хорошо. В реальности, подобного типа антенны представляют собой довольно тонкую фольгу, которой обернут пластик.

Обратите внимание! Особо сильного эффекта усиления от внутренних антенн ожидать не стоит. Зачастую, одинакового результата можно достичь обычной установкой модема на подоконник у окна, где можно принимать более качественный сигнал

Встроенные или наружные

Большая часть представленных усилителей сигнала мобильной связи представляют собой отдельные аппараты. Однако, наиболее продвинутые модели усилителей созданы как отдельные интернет-центры. Они принимают и усиливают сигнал.

При этом, в их состав входят не только антенны. Они одновременно оснащаются модемами, роутерами, разъемами и другим оборудованием. Плюс этих центров в многозадачности, то есть способности сразу работать с несколькими компьютерами или ноутбуками. Данные устройства распространены в дорогих моделях некоторых производителей техники

Всенаправленные, направленные, секторные

Способные улучшать сигнал только с одной стороны или направленные. Подобная антенна может выполнять свои функции только в одном направлении. Для этого, ее нужно установить прямо в сторону расположения базовой станции оператора, что дает возможность получения сигнала высокого качества только из одного направления;

Секторные. Так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство. Такие антенны могут принимать сигналы сразу с нескольких станций одного сектора, и в случае возможных неполадок, автоматически переключаться;

Всенаправленные, что значит их способность усиливать сигнал одновременно с нескольких сторон. В таком случае усилитель имеет возможность автоматически выбирать наиболее стабильный и мощный сигнал от одной из нескольких в округе базовых станций. Такое устройство самостоятельно настраивается и переключается на другую станцию при потере или ухудшении приема сигнала.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные могут одновременно работать в нескольких, кроме этого, автоматически переключаться между диапазонами и обеспечивают более стабильную передачу данных.

Особенности

На сегодняшний день применение репитеров очень популярно. Особенно это касается удаленных районов, дач, загородных домов и прочих мест, где кроме мобильной связи нет вариантов настроить Интернет. Однако все пользователи желают получать максимальную скорость соединения, стабильность и высокую пропускную способность. Тогда на помощь приходит использование недорогого, но качественного репитера, усилителя или ретранслятора.

Обратите внимание! Все это разные вещи, хоть большинство пользователей и именует их словом «усилители». Репитер представляет собой намного более сложное оборудование для усиления связи

Но сегодняшний день это одно из наиболее современных устройств. Стандартный усилитель имеет возможность проводного подключения только к одному прибору, например, 4G модему, телефону или др. Функционирует он только в одном направлении, то есть принимает сигнал с наружной антенны, фильтрует его до необходимого диапазона частот и усиливает до определенного момента. После этого происходит его передача на модем через провод. Таким же образом происходит обратное действие. Наличие провода в этом случае является только минусом

Репитер представляет собой намного более сложное оборудование для усиления связи. Но сегодняшний день это одно из наиболее современных устройств. Стандартный усилитель имеет возможность проводного подключения только к одному прибору, например, 4G модему, телефону или др. Функционирует он только в одном направлении, то есть принимает сигнал с наружной антенны, фильтрует его до необходимого диапазона частот и усиливает до определенного момента. После этого происходит его передача на модем через провод. Таким же образом происходит обратное действие. Наличие провода в этом случае является только минусом.

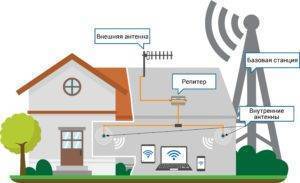

Репитер для мобильной связи и Интернета работает сразу в двух направлениях, более удобен в применении и технологичен. Его принцип работы — принимаемый сигнал, получаемый антенной, проходит усиление и передается сразу всем доступным устройствам, которые находятся в определенной площади. То есть все домашние гаджеты могут получать четкий и уверенный сигнал. Это придает большей мобильности в пределах участка, позволяет легко передвигаться и не думать о потере скорости или соединения.

Репитер 4G сигнала представляет собой посредника в предоставлении данных между вышкой оператора и устройствами пользователя. Он может контролировать получение и перераспределение сигнала, повышать его мощность или снижать на определенный период времени. То есть представленные устройства созданы для регулировки мощности получаемой и передаваемой связи. Это уже намного больше, чем стандартный усилитель, поскольку превышает его по функциональности.

Как и любые другие устройства для улучшения получения сотовых данных, репитеры бывают:

пассивные. Это просто антенна, которая имеет возможность лучше улавливать сигнал, чем модуль телефона;
активные оборудованы специальными приборами для усиления и преобразования частот получаемых данных.

Обратите внимание! Первый тип оборудования практически не применяется в связи с минимальной эффективностью

Технические характеристики

4G система создана на пакетных протоколах передачи данных. На сегодняшнее время в использовании протокол IPv4, а в будущем проектируется поддержка IPv6.

Отличие идет на том, что сама технология 4G создана на протоколах пакетной передачи данных, а 3G совмещает в себе и пакетную коммутацию, и коммутацию каналов.

Важно! Исследования показывают, что 4G ведет в направлении использования ортогональной частоты уплотнения OFDM. Для получения максимальной скорости в использовании идет MIMO

С такой технологией эти антенны разбиты так, чтобы достигла слабая корреляция между соседними антеннами.

Таблица 1. Технические характеристики антенного облучателя MIMO

1	Тип оборудования	направленный
2	Рабочий диапазон	2500-2700
3	Коэффициент усиления антенны	12дБ
4	Поляризация	Линейная (выбирается при установке)
5	К.У. в составе из тарелки Ф 600 мм не менее дБ	19
6	К.У. в составе из тарелки Ф 900 мм не менее дБ	24
7	К.У. в составе из тарелки Ф 1200 мм не менее дБ	27
8	Входное сопротивление Ом	50
9	Тип разъема для использования	розетка

Причины плохого интернета

Перед поиском средств, которые подскажут, как можно улучшить сигнал мобильного интернета в различных условиях, рекомендуется изучить, по каким причинам сигнал может быть плохим. Качество сигнала снижается в связи с:

наличием неровностей на местности (овраги, холмы, горы);
здания и сооружения;
большое количество металла и бетона;
множество помех от прочих излучателей частот;
передвижение пользователя. Чем выше скорость перемещения, тем хуже будет качество соединения.

Зависимость сигнала от местности

Важно! Низкое качество сигнала может быть также по причине неполадок в оборудовании пользователя или базовой станции оператора

Какой вариант оптимальный

Обзор и настройка модема D-Link Dir-320

Здесь следует сказать, что понятие «оптимальный вариант», как усилить сигнал Интернета в деревне, весьма размытое, поскольку при выборе способа подключения к Глобальной сети нужно руководствоваться хотя бы несколькими факторами (также этот список может выступать как порядок действий поиска решения: от простого к сложному):

Географическое положение населенного пункта и карты зон покрытия сотовых операторов. Если будет найден хоть один провайдер, у которого сигнал от вышки хотя бы частично охватывает деревню или находится в радиусе 1 км от нее, имеет смысл выбирать мобильный Интернет в связке с оборудованием, обеспечивающим уверенное усиление (антенна и активная электроника).
Наличие телефонной или телеграфной линии связи. Тогда, возможно, следует узнать у ведущего представителя по оказанию услуг телефонии о возможности подключения по ADSL. Кстати, раньше существовало также и Диалап-соединение, которое может обеспечить доступ в 1 Мбитсек (при этом требований к линии связи почти никаких не предъявляется, зачастую эта технология работала даже тогда, когда телеграфные столбы лежали в болоте вместе с проводами), что вполне достаточно для переписок в мессенджерах и соцсетях, а также серфинга большинства сайтов.
Видимость спутников. Если ни сотовой связи, ни телефонной линии в деревне нет, все же придется использовать спутниковые тарелки. Однако и тут есть свои нюансы, кроме того, необходимо много платить. Не все регионы обладают хорошим показателем по видимости спутников, однако в последнее время этот вопрос все менее актуален, поскольку число запусков аппаратов на орбиту только растет.
Наличие WiMax базовой станции. Если вышка и село располагаются друг от друга на расстоянии не более чем в 50 км, вполне реально использовать эту технологию, поскольку она обеспечит скоростной доступ за вполне нормальную цену.

Определитесь с мощностью усилителя

В зависимости от уровня сигнала и расстояния до ближайшей базовой станции вам могут подойти разные модели усилителей. Ниже мы рассмотрели наиболее популярные из них:

Усилитель Baltic Signal BS-3G-65 — бюджетный усилитель 3G-интернета для дачи. Базовая модель, одна из самых дешевых и самая популярная. Однако, она подойдет вам только в том случае, если планируемая площадь покрытия не очень велика;
Усилитель Baltic Signal BS-3G-75 — оптимальное решение для усиления сигнала 3G-интернета на даче. Более надежная и мощная, но и более дорогая модель. В большинстве случаев гарантирует вам 100% усиление 3G.

Также в нашем ассортименте присутствуют модели для усиления 4G-интернета и двухдиапазонные усилители 3G и 4G.

В зависимости от уровня сигнала и расстояния до ближайшей базовой станции, вам могут подойти разные модели усилителей.
Ниже мы рассмотрели наиболее популярные из них:

	Усилитель 3G/4G Дача-Стандарт на базе антенны 3G/4G 17 дБ, модема и роутера Keenetic;
	Усилитель 3G/4G Baltic Signal BS-3G/4G-65-kit (до 200 м2).

Подберите подходящие антенны

Вам понадобятся как минимум две антенны: внешняя и внутренняя. Внешняя антенна может иметь форму елочки («волновой канал») или панели. Внутри помещений устанавливаются исключительно панельные или всенаправленные (круговые) антенны.

У панельных антенн шире угол захвата (их проще установить и настроить), но меньше коэффициент усиления;
У «елочек» с точностью до наоборот: угол захвата более узкий, но выше коэффициент усиления.

Важный нюанс: существуют мощные панельные антенны, коэффициент усиления которых выше, чем у любой «елочки». Стоят они, конечно, дороже, но зато гарантируют уверенный прием сигнала и высокие скорости.

Усилитель

Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.

Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:

Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.

Простые и MIMO

Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.

Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных
