Устройство и принцип работы утюга

Эксплуатация

Использование любой модели достаточно простое. Все, что требуется, это правильно выставлять режимы для глажки. В большинстве современных устройств датчик переключения расположен на верхней стороне. Есть модели, где регулятор находится прямо на ручке.

Вы должны просто включить утюг в розетку и подождать несколько минут. Как только подошва достигнет установленной температуры, прозвучит сигнал или лампа на корпусе погаснет. После этого можно приступать к глажке.

Не следует оставлять воду в парогенераторе или резервуаре после всех проведенных действий. Часто в ней содержатся микроэлементы, минералы и соли, которые могут повредить прибор или его комплектующие. Воду для утюга лучше предварительно фильтровать. Это поможет избежать засоров и поломок.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН https://www.youtube.com/watch?v=5oV3E7b08Xc

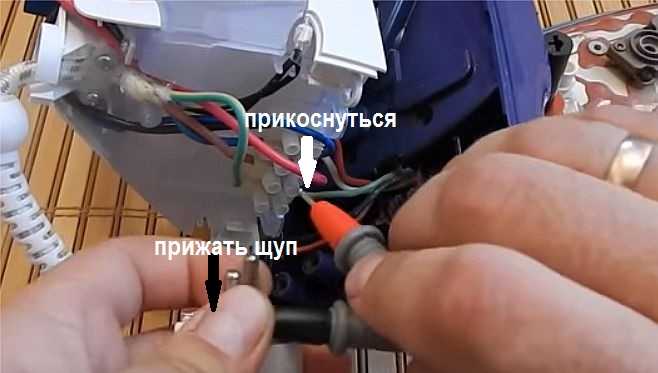

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

https://www.youtube.com/watch?v=KnTYT_qWeXA Что касается чайника, его прозвонить можно по следующей методике:

Виды устройств и рейтинг

Всего можно насчитаться несколько основных видов утюгов, которые чаще всего используются:

  1. Классические. Такие модели не имеют сложных конструкций и относятся к бюджетному варианту. В их основании лежит простой нагревательный элемент, чугунная подошва и хромированная плита.
  2. С разбрызгивателем и терморегулятором. Следующее поколение моделей, которые имеют специальный дозатор для распыления воды, а также ручной переключатель температурного режима.
  3. С парогенератором. Пользуются большим спросом. Технология отличается от классических моделей. В основном разглаживание ткани производится за счет не давления раскаленной подошвой, а поступления горячего пара.
  4. Дорожные. Самые компактные из описанных выше моделей. В основном имеют небольшую мощность и могут складываться при необходимости.

Если говорить о рейтинге лучших утюгов с парогенератором, то, по мнению многих пользователей, лучшими моделями являются:

  1. Philips GC 7703/20 Fast Care. Лидер по количеству положительных оценок. Имеет резервуар на 2,5 литра воды. кроме этого есть встроенный фильтр для очистки водопроводной воды.
  2. Tefal GV6732. Компактная, но мощная модель. Разогревается всего за 2 минуты. Мощная подача пара позволяет разглаживать даже грубые ткани. В среднем расход составляет 250 мл жидкости в минуту. Имеет переносную станцию с резервуаром.
  3. Bosch TDS 38311. Качественная немецкая техника, которая прослужит не один год при надлежащем уходе. Выходная мощность составляет порядка 3100 Вт. Испаряет за одну минуту порядка 400 мл жидкости. Имеет функцию вертикальной глажки.

Модели, вошедшие в рейтинг лучших утюгов с парогенератором, имеют наилучшие оценки от пользователей. При выборе подходящего вида с возможностью вертикальной глажки вы можете ориентироваться на этих производителей

Также стоит обратить внимание на марку утюгов Vitek. Она входит в бюджетный сегмент, но при этом многие модели имеют много положительных отзывов

Плюсы и минусы

Перед тем как приобрести такой агрегат, необходимо изучить плюсы и минусы.
Среди преимуществ можно выделить:

Процесс глажки проходит значительно легче, что обеспечивается отсутствием шнура, потому что он не ограничивает действия, нет определённого расстояния, на которое можно отойти, и не цепляется.
Особенности подставки позволяют не акцентировать своё внимание на утюге, а полностью сосредоточиться на вещах.
Обработка паром высокого качества.
Лёгкость.
Полезные программы, упрощающие работу утюга.
Защита от попадания влаги на одежду.
Мобильность – можно дотянуться до самого крайнего угла гладильной доски без ограничения движения.
Можно одинаково гладить как левой рукой, так и правой.
Исключается возможность получить удар током.
Удобство хранения.

Даже у этого агрегата есть свои минусы:

  • При глажке обычный утюг можно поставить в вертикальное положение, а с беспроводным утюгом такого сделать нельзя.
  • Дороговизна.
  • Существует ограничение по времени работы утюга без подзарядки – необходимо постоянно следить за температурным режимом и заряжать.
  • Утюг нагревается только на специальной подставке, без которой он не сможет работать.
  • Подходит не для всех типов ткани.

Проверка исправности сетевого шнура утюга с помощью настольной лампы

Проверить сетевой шнур на своем утюге вы можете различными способами. Все будет зависеть только оттого, что у вас есть в наличии. Если у вас в доме нет никаких приборов, тогда проверить утюг вы можете с помощью настольной лампы. Для этого вам необходимо отжать защелку, как указано на фото.

Теперь контакты вам необходимо зачистить до блеска. Если ваши клеммы будут одеваться без усилий, тогда вам необходимо и поджать с помощью плоскогубцев. Вполне возможно, что проблема была именно в этом. Если все в порядке, тогда к синему и коричневому провода необходимо подсоединить вилку настольной лампы. Выключатель, который располагается в настольной лампе, обязательно должен находиться во включенном положении. Если настольная лампа будет светить стабильно, тогда устройство является полностью исправным.

REDMOND RI-C224 — с функцией ECO

Далеко не каждый производитель заботится о коммунальных расходах покупателей. Производители REDMOND RI-C224 уделили этому гораздо больше внимания, чем их конкуренты. Функция ECO позволяет автоматически устанавливать баланс между температурой нагрева подошвы и объемом расходуемой воды на образование пара. За счет этого, подошва остывает гораздо медленнее, поэтому электроэнергии на подогрев тратится значительно меньше. Кроме того, присутствует защита от накипи и протекания, специальное керамическое покрытие обеспечивает хорошее скольжение по поверхности любой ткани, а также возможность отпаривать любые вещи в вертикальном положении.

В остальном, этой самый обычный утюг, который оснащен всем необходимым функционалом для комфортного использования в домашних условиях.

Как отмечают пользователи, несмотря на наличие функции “капля стоп”, при отпаривании заметно подтекает вода. Будьте внимательны при выборе утюга с этой функцией.

Плюсы

  • Экономит электроэнергию
  • Автоотключение
  • Большой резервуар для воды — 300 мл
  • Керамическая подошва

Минусы

Протекает вода при отпаривании

Показатели качества воды

Одними из главных показателей воды для парогенераторов являются общая жесткость (мг-экв/л) и удельное сопротивление воды (Ом×см2).

Внимание! Производители промышленных парогенераторов обычно обходят их своим вниманием или устанавливают такие требования по общей жесткости (0,1-0,5 мг-экв/л), которые могут быть получены только специальной водоподготовкой (натрий- катионитными фильтрами с регенерацией) и исходя из этого условия устанавливают завышенные сроки периодической очистки котлов от накипи, не предусматривая никаких средств по водоподготовке и автоматической периодической продувке. Такой же подход к показателю удельного сопротивления воды они или отсутствуют, или покупателю предлагается производить его корректировку добавкой в поступающую воду легкорастворимых солей (сульфит натрия, тринатрийфосфат, карбонат натрия, бикарбонат натрия) для обеспечения необходимой мощности. Их количество должно определяться опытным путем и их добавка должна производиться при каждом запуске и после каждой ручной продувки парогенератора

Их количество должно определяться опытным путем и их добавка должна производиться при каждом запуске и после каждой ручной продувки парогенератора.

Парогенераторы ПАРГАРАНТ обеспечивают работу в широком диапазоне удельного сопротивления воды (500-2000 Ом×см2) за счет применения электродов оригинальной конструкции и конструктивного устройству парогенератора по объемному принципу (регулирование количества подаваемой воды), а не уровневому как у производителей аналогичной продукции (отсутствует необходимость в коррекции (уменьшении) удельного электрического сопротивления воды) для обеспечения заданной номинальной мощности).

В чем суть всех неисправностей

К счастью, внутри современных утюгов очень мало того, что может выйти из строя. Многие модели имеют упрощенную конструкцию без сложной электроники или электродвигателей. Большинство ремонтов касается:

  1. Неисправных шнуров.
  2. Поврежденных ручек.
  3. Засоров паровых камер в виде отложений минералов.
  4. Нерегулируемых температурных режимов.
  5. Плохого нагрева подошвы.

Проблемы с электронными деталями утюга должны решаться в авторизованном сервисном центре. Самостоятельно заменить перегоревшую плату будет проблематично по причине отсутствия в розничной продаже подходящих комплектующих микросхем. Как починить утюг с такой проблемой самостоятельно – вопрос емкий. Здесь требуются навыки пайки и специализированное оборудование. Без должных знаний в этой теме провести такую работу будет невозможно.

Многие отмечают, что, как правило, более выгодно заменять, а не ремонтировать утюг с внутренними проблемами. Однако если проблемы связаны с внешними дефектами, они легко решаются самостоятельно. Обратитесь к руководству по эксплуатации вашего утюга, чтобы узнать рекомендации производителя по чистке и советы по хранению. Это позволит избежать многих поломок в будущем.

Водопроводная вода содержит различные примеси и минералы, которые могут повредить такой бытовой прибор и нанести вред вашей одежде. Вместо нее используйте фильтрованную или дистиллированную жидкость. В магазинах также часто продается специальная вода для глажки белья, которая заливается в такой прибор.

Виды электрических утюгов

В зависимости от функций гладильную технику разделяют на несколько видов.

  1. Простая. Классические модели имеют скудную функциональность. В таких устройствах отсутствует система увлажнения ткани. Наличие терморегулятора позволяет изменять температуру нагрева подошвы, чтобы подобрать оптимальный режим для любых материалов – от деликатных до грубых.
  2. С функцией отпаривания. С помощью струи горячего пара привести в порядок можно даже сильно измятую одежду. Утюги с парогенератором, в отличие от простых моделей, имеют резервуар для воды и встроенный разбрызгиватель.
  3. Дорожная. Отличительными характеристиками приборов этого вида являются маленький вес и компактные размеры. Для регулярного использования в быту такая модель не подходит – небольшая площадь подошвы замедляет процесс глажки. Несмотря на скромные размеры, дорожный электрический утюг может иметь функции вертикального отпаривания, парового удара, непрерывной подачи пара.
  4. Паровые станции. Парогенераторы – самая дорогостоящая техника для глажки. Состоит из бойлера, съемного контейнера для воды, утюга и соединительного шнура. Жидкость заливают в контейнер, затем небольшое ее количество подается в бойлер, где нагревается, после чего в виде пара поступает к подошве утюга. Такие приборы оснащают электрическим проводом, как и классические модели. Принципиальным отличием паровой станции является беспрерывность подачи пара длительное время. Чем больше объем контейнера для воды, тем дольше активен режим отпаривания. Преимущества использования такой техники: быстрый нагрев подошвы, универсальность (гладить можно все: от одежды, сшитой из деликатных тканей, до постельного белья) и возможность справляться с большими объемами глажки в короткие сроки.

Наличие дополнительных функций влияет на конструкцию прибора. Так, простые утюги, в которых не предусмотрена возможность отпаривания ткани, имею гладкую подошву без отверстий для выхода пара, у них также отсутствует резервуар для жидкости. Устройства с функцией автоматического сматывания шнура имеют специальный механизм и отсек, в который убирается провод.

Это интересно: Как подсоединить ноутбук к компьютеру: излагаем во всех подробностях

Что потребуется для ремонта утюга

Переходя к вопросу о том, как починить утюг своими руками, следует сразу разобраться с необходимыми инструментами. В крупных хозяйственных магазинах могут быть запасные части для многих моделей таких бытовых приборов. В основном это сменные кабели и подошвы. Однако не стоит приобретать внутренние комплектующие и микросхемы в магазинах самостоятельно или заказывать их в ремонтных мастерских. Неправильная установка плат может привести к полному выходу из строя прибора или даже его возгоранию.

Инструменты для обслуживания и ремонта, которые вам понадобятся:

  1. Отвертка.
  2. Зубочистки или тонкая иголка.
  3. Раствор для чистки парового отсека.
  4. Раствор или карандаш для очистки подошвы.
  5. Комплектующие детали для замены.

Все эти инструменты и растворы подойдут практически для всех моделей приборов. Выполняйте все действия, не торопясь и внимательно. Будьте аккуратны при очистке подошвы утюга. Большинство покрытий чувствительны к царапинам. Если вы повредите верхний слой подошвы, то при глажке одежды в дальнейшем на ней могут оставаться пятна или ожоги. О том, как починить утюг своими руками при таком типе неисправности, можно прочитать ниже. Для этого не потребуется много времени и больших затрат.

Принцип работы парогенератора утюга

Утюг с парогенератором — это не обычное приспособление для глажки. Он представляет собой паровую станцию, соединенную с утюгом при помощи гибкого шланга, по которой и подается пар. Резервуар, в который добавляется вода (можно использовать как водопроводную, так и очищенную воду), называется бойлер.

Принцип работы утюга прост:

  • В резервуар для воды вы добавляете необходимое количество воды и закрываете его.
  • Далее выбираете режим мощности пара и ждете пока вода нагреется.
  • Нагретая вода преобразуется в пар и по специальной трубке подается к подошве утюга.
  • Пар выходит из специальных отверстий на подошве и разглаживает белье.

Так как утюг с парогенератором — это не обычный утюг, а система подачи пара без дополнительного нагрева подошвы сторонними элементами, то дополнительные настройки температурного режима у него отсутствуют. Чаще всего в настройках можно встретить только регулятор мощности пара, а так как паром можно гладить все виды тканей, то другие функции ему и не нужны.

Подошву у утюга с парогенератором лучше выбирать керамическую, а не металлическую. Керамическая платформа устойчива к истиранию и царапинам, за ней легче ухаживать.

Утюг с парогенератором гладит при помощи пара, а не нагрева подошвы

Преимущества

Преимуществ в использования утюга с парогенератором больше чем у обычного утюга:

  • Вес утюга намного меньше чем у обычного и, поэтому использовать его намного удобнее.
  • Благодаря особой конструкции, пар из отдела генерации, подается под определенным давлением. Этот принцип работы существенно экономит ваши силы, так как глажка становится легче. А регулятор мощности давления пара позволяет вам экономить средства, снижая потребление электроэнергии.
  • Так как система оборудована бойлером с большим объемом воды, чем у обычного утюга с функцией отпаривания, то вам не придется постоянно доливать воду в резервуар. Это поможет вам перегладить большое количество белья.
  • Обычный утюг может быть оборудован функцией вертикального отпаривания, или эта функция будет отсутствовать. В паровой системе функция вертикального отпаривания есть всегда.
  • Если вы переживаете, что пятна воды могут оставить ржавые пятна на дорогой одежде, то приобретите парогенератор. Такие гладильные системы гарантированно не оставят разводы ржавчины на поверхности ткани и полностью исключат попадание крупных капель воды на одежду при глажке. Все нагревательные элементы системы находятся внутри бойлера и никак не могут испачкать белье.
  • Гладильные системы способны защитить ваш дом от пожара.Если вы случайно не выключили парогенератор, то подошва утюга, из — за низкой температура, не сможет воспламенить ткань. А сам генератор без движения отключится и остынет.

Парогенерирующий утюг удобен и безопасен

Недостатки

Помимо очевидных преимуществ, гладильные системы с функцией паро генерации имеют ряд недостатков:

  • Из — за схожих функций, большинство потребителей путает гладильные системы и утюг. Но то что подходит для глажки, не подходит для сушки. Что это значит? Гладильные системы с функцией паро генерации позволяют разгладить вещи из плотных тканей, трудно поддающихся глажке, с чем точно, будет сложно справится утюгу. Но вот если вопрос идет о том, чтобы быстро подсушить необходимую вещь, то гладильные системы не нагревают подошву утюжка настолько сильно, чтобы помочь вам высушить вещь. Для такой работы парогенератор не годится.
  • Некоторые модели парогенераторов имеют длинный и двойной шлаг, неустойчивый к скручиванию и изгибанию. Пользоваться такими приборами и осуществлять их хранение достаточно сложно.
  • Так как генератор имеет нагревательный элемент, то он нуждается в постоянной очистке от накипи. Очистить бойлер от накипи иногда бывает очень сложно, и делать это нужно регулярно и правильно. Поэтому, если у вас не хватает времени на постоянную уборку, это делает его использование неудобным.
  • Компактность. Это самый главный минус любой модели генератора. Он не только занимает много места при глажке, но и для правильного хранения придется уделить достаточно места в доме.
  • Самый главный недостаток парогенератора — это его цена. Парогенератор для дома, который используется для глажки одежды, равно как и пароочиститель для дома, будет стоить дорого.

Гладильные системы с парогенераторами удобны, но довольно дороги

Разновидности паровых утюгов

Встречаются 3 разновидности паровых утюгов, которые имеют отличительные особенности. Для того чтобы правильно выбрать этот прибор, стоит для начала изучить важные критерии каждого вида.

Паровой утюг со стандартным устройством

Выделяют следующие виды утюгов с отпаривателем:

  1. Утюги парового вида с горизонтальным разглаживанием, их можно использовать и в вертикальном положении. В корпусе устройства предусмотрен контейнер для жидкости. Во время включения жидкость поступает на ТЭН и при помощи электрической энергии греется. Затем она переходит в состояние пара, он выходит из отверстий на поверхности подошвы утюга;
  2. Приборы, имеющие парогенератор (паровые станции). В конструкции есть бойлер с объемным контейнером для жидкости, утюг и шланг. Соединение производится за счет шланга для передачи пара;

    Устройство с парогенератором

  3. Отпариватели. В устройство входят — парогенератор напольного вида, шланг для подачи пара и насадка-утюжок. В некоторых моделях могут быть различные щетки. При помощи прибора можно производить разглаживание различной одежды, а также гладить текстиль. Модели не могут использоваться для разглаживания вещей в горизонтальном положении.

Вертикальный отпариватель

Особенности конструкции беспроводных утюгов

Беспроводное устройство состоит из самого утюга и базы – станции, на которую ставят прибор для подзарядки. Главное отличие таких моделей от всех других видов – отсутствие электрического шнура. Нагревание подошвы осуществляется через базу, которая накапливает электричество, а потом передает его нагревательному элементу. Прибор некоторое время работает (продолжительность зависит от мощности ТЭН, материала подошвы и других факторов), а после остывания подает сигнал о необходимости подзарядки. Сама станция подключается к электросети с помощью сетевого шнура.

Знание устройства утюга пригодится при выборе лучшей модели или в процессе ремонта прибора своими руками.

https://youtube.com/watch?v=NqMsZjBNLBo

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Какая схема подключения в простом утюге тэна, лампочки в ручке и реле?

Отремонтировать прибор самому будет значительно легче, если знать, как он работает и из чего сделан. Конструктивно, утюг состоит из подошвы, регуляторов температурного режима, предохранителей, электрического шнура. Устройство: конструкция. Подошва — рабочая часть электроутюга. Именно при её помощи осуществляется основная работа этого бытового прибора. Может состоять из нержавеющей стали Браун Freestyle , керамики Tefal Virtuose, Supergliss, Ultragliss Diffusion или Ultimate Anticalc , различных металлических и неметаллических соединений. В зависимости от материала может быть нержавеющей, сверхпрочной, ультраскользящей и т.

Philips GC 4924/20 — безопасен для любых видов тканей

Данный утюг оснащен всем необходимым функционалом для комфортного и быстрого глажения вещей в домашних условиях

Первое на что стоит обратить внимание – это технология OptimalTemp. Она предназначена для автоматического регулирования температуры и мощность пара, чтобы создать максимально подходящие условия для глажки всех видов тканей

Теперь Вы сможете удалить складки с джинсовой одежды, шелка, льна и так далее, без необходимости регулировать температуру вручную.

Подошва T-ionicGlide является устойчивой к царапинам, и идеально скользит по любой поверхности. Паровые отверстия, которые предусмотрены для быстрого разглаживания складок любой сложности, расположены равномерно для равномерного распределения пара по всей поверхности разглаживаемой ткани. Предотвращает создание накипи специальная система очистки. Специальные капсулы препятствуют созданию налета.

Оставленные утюги в включенном состоянии могут создать опасность возникновения пожара. Именно поэтому, производитель оснастил Philips GC 4924/20 автоматическими выключателями (в вертикальном положении полное отключение наступает через 3 минуты, а в горизонтальном через 2 минуты).

Плюсы

  • Не нужно выбирать тип ткани
  • Длинный шнур
  • Большой резервуар для воды — 350 мл
  • Автоотключение

Минусы

Тяжеловат

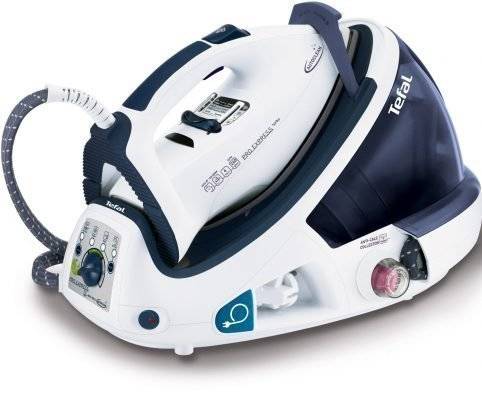

Утюг с парогенератором

Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.

Устройство

Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:

  • емкость для воды;
  • нагревательный элемент (ТЭНа);
  • термостат;
  • предохранитель;
  • тумблер регулировки давления;
  • крышка для защиты предохранительного клапана;
  • собственно клапан;
  • дозатор;
  • манометры (в отдельных моделях).

Перечислим основные элементы всей конструкции:

  1. Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
  2. Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
  3. Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
  4. Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
  5. Подошва содержит токопроводящие и нагревательные элементы.

По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.

Принцип работы

Для правильного функционирования паровой станции нужно выполнить следующие действия:

  • открутить крышку клапана;
  • заправить емкость водой;
  • подключить станцию к сети (напряжение 220В);
  • включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.

Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель.

Электрическая схема

Схема электроутюга с парогенератором состоит из следующих частей:

  • евровилки с заземлением;
  • реле КМ – с цепями питания обмотки;
  • SK – датчика положения;
  • терморегулятора;
  • соединительной колодки;
  • термозащиты;
  • ТЭНа;
  • индикаторных ламп.

Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.

Дети вторника

Считается, что первые утюги прибыли в Россию в Смутное время с Запада, а слово «утюг» пришло из тюркских языков. Первые простейшие утюги чаще всего отливали из чугуна — из-за сравнительной дешевизны этого сплава и его способности долго сохранять тепло. Перед использованием их нагревали на плите, и использовать без прихватки их было нельзя — вместе с подошвой раскалялась и ручка.

Чуть более сложным вариантом были полые утюги с чугунными вкладышами, или «душой», — пока один вкладыш использовали, другой нагревался. Позднее эту идею усовершенствовали, придумав съемную ручку. Теперь меняли не вкладыши, а «тело» утюга целиком, и только ручка в руках гладильщицы оставалась одна и та же.

Среди множества таких моделей на выставке представлен мини-утюжок, который придумала в 1890-х годах одна 16-летняя американка, устав гладить белье тяжелым «снарядом». В те времена дети и подростки активно помогали взрослым с домашней работой и, конечно, были заинтересованы в ее облегчении. В Соединенных Штатах утюги в начале XX века зачастую продавались парами — взрослый и детский. Даже бытовало понятие «дети вторника» — будни американских семей начинались со стирки, а к глажке приступали во второй день недели.

В СССР цельнолитые утюги выпускали даже в разгар электрической эры. На выставке представлен, например, современник полета Гагарина в космос — цельнолитой утюг «Кит», сделанный в 1961 году на московском заводе имени Лихачева. Эта модель была предметом мечтаний зарубежных коллекционеров: известны случаи подделок «Кита» западными умельцами. Поддельные «Киты» продавались за границей за большие деньги, в то время как советские граждане могли купить настоящий всего за два рубля 40 копеек.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

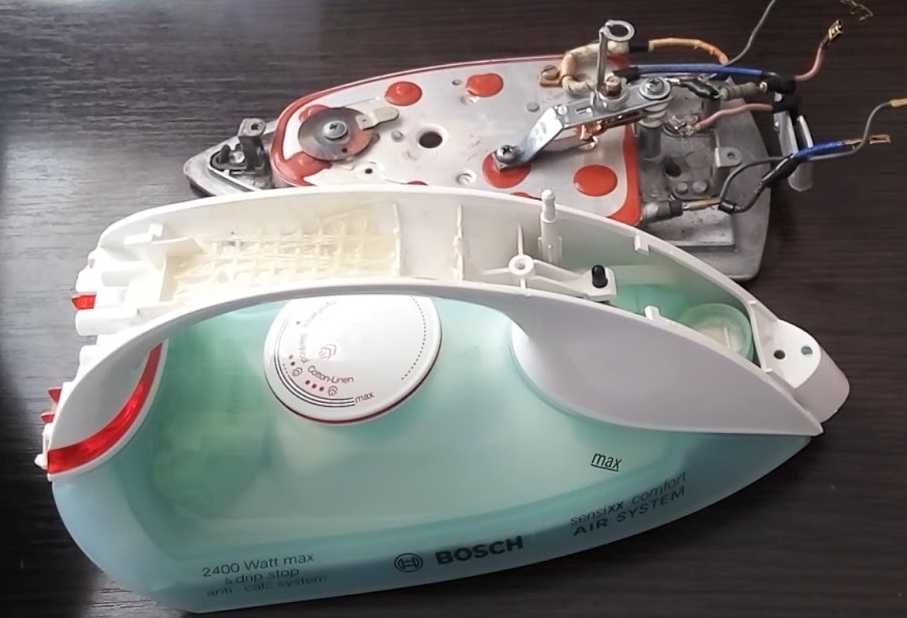

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура

Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват

Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

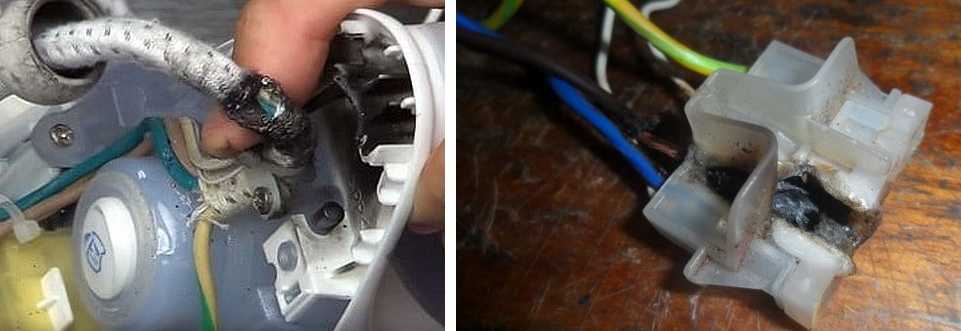

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

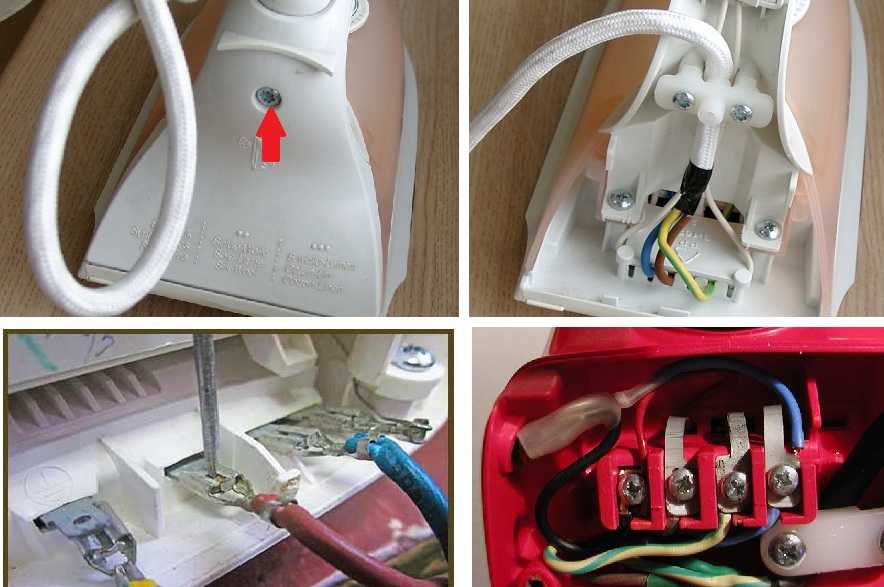

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали

Важно — добраться до контактов

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
