Выбор компрессора для гаража: важные характеристики, расчет производительности

Советы по выбору типа компрессора для работы в гараже

Среди множества вариантов компрессоров самыми распространенными считаются винтовые и поршневые агрегаты. Винтовые аппараты являются дорогими установками, которые больше подойдут для больших автосервисных мастерских с высоким уровнем воздухопотребления. Благодаря применению винтового компрессора можно делать сразу несколько точек потребления сжатого воздуха, например, для превмоинструмента, приспособления для подкачки шин, шиномонтажной станции и т.д.

Для среднего или небольшого автосервиса, а также для гаража лучше купить поршневой компрессор. Агрегаты поршневого типа являются самыми популярными благодаря приемлемым ценам на них, простоте использования и надежности. При небольших габаритах данного оборудования к нему можно подключать несколько независимых воздуховодов. Поршневые компрессоры бывают двух типов.

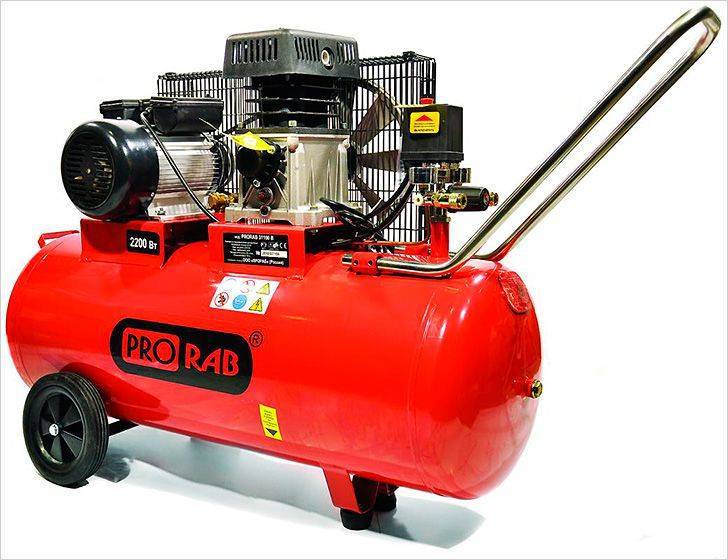

С прямым приводом, когда вал двигателя расположен на одной оси с коленчатым валом компрессионного блока. Аппараты с прямым приводом (коаксиальные) часто используют и в гараже, и при выездных работах. Но следует знать, что данный тип компрессоров имеет ограниченный ресурс, около 6000 моточасов.

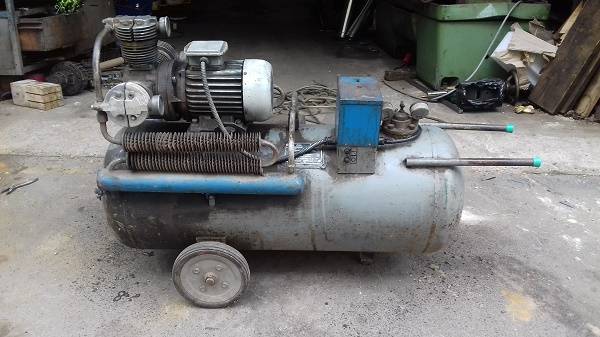

С ременным приводом: валы блока и двигателя имеют шкивы и соединяются между собой посредством ременной передачи. Срок службы компрессора с ременным приводом значительно выше, поскольку шкивы на валу двигателя и на коленчатом валу блока имеют разные размеры. За счет этого вращательный момент двигателя немного гасится, снижаются обороты коленвала, он получает меньшую нагрузку, и детали компрессионного блока изнашиваются меньше.

Совет! Лучше покупать передвижной аппарат, оснащенный шасси, поскольку любой компрессор имеет немалый вес. С помощью шасси оборудование будет легче перемещать в пределах мастерской или на выезде.

При выборе конкретной модели компрессора следует поинтересоваться у продавца, к какому классу оборудования она относится — бытовому или профессиональному. Бытовые агрегаты изготовлены из простых, недорогих и порой не очень качественных материалов, требуют перерывов в работе. Профессиональные аппараты – это аналоги бытовых компрессоров, но при их изготовлении применяются качественные, износостойкие детали. К тому же профессиональное оборудование способно работать без перегрева продолжительное время.

Расчет производительности компрессора

Конструкция компрессора определяет его производительность. Наиболее часто для сжатия воздуха используются поршневые и винтовые аппараты.

Производительность поршневого агрегата

Чтобы рассчитать производительность компрессора, следует учитывать количество пневмоинструмента, который будет к нему подключаться, а также его номинальные характеристики.

Расчет производительности производится по формуле:

Q=((Q1*K1)/0,65) + 30%, где:

Q – общая производительность аппарата;
Q1 – воздухопотребление оборудования подключенного к воздуховоду;
К1 – коэффициент использования инструмента;
0,65 – это приблизительный показатель КПД компрессионной камеры с учетом потерь давления в магистрали;
30% — запас производительности.

Например, рабочий расход воздуха у гайковерта (указан в паспорте), равняется 400 л/мин. Значит, Q1 = 400.

Также при использовании данного инструмента неизбежно возникают паузы, которые занимают около 80 % всего рабочего процесса. Значит, коэффициент использования инструмента будет равен 20%, то есть К1 = 0,2.

Подставляем известные значения в формулу: Q = ((400 х 0,2)/ 0,65) + 30% = 160. Получается, что для нормальной работы данного гайковерта требуется компрессор с производительностью 160 л/мин.

Если требуется подключить к воздушной магистрали несколько инструментов, например, шлифмашину и дрель, то значения их воздухопотребления суммируются (200 + 240) и подставляются в вышеприведенную формулу. Но в данном случае, следует учесть коэффициент синхронности, который определяет производительность компрессора при одновременном использовании нескольких инструментов. Обычно для 2 точек потребления сжатого воздуха коэффициент синхронности равен 0,95. Подставив значения в формулу, получим: Q = ((200 + 240) х 0,2) х 0,95 / 0,65 + 30% = 167,2 л/мин. Именно такое количество воздуха в минуту компрессору потребуется подавать в систему для обеспечения нормальной работы двух пневмоинструментов.

Тема №4 Особенности расчета производительности поршневых компрессоров

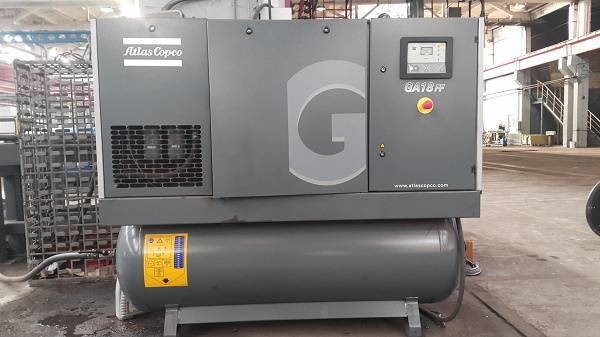

Производительность винтового компрессора

Это значение можно представить как сумму ограниченных винтами объемов внутри компрессионного блока, которые подаются на выход из него за единицу времени. Рассчитывается производительность по формуле: Q_т = l * m₁ * n₁ * f₁ + l * m₂ * n₂ * f₂, где:

Q_т – производительность агрегата, теоретическая;
I – длина винта компрессионного блока;
m₁ – показатель количества заходов, которые делает ведущий винт;
n₁ – частота, с которой вращается ведущий винт, с-1;
f₁ – площадь впадины на ведущем винте, м2;
m₂ – показатель количества заходов, которые делает ведомый винт;
n₂ – частота, с которой вращается ведомый винт, с-1;
f₂ – площадь впадины на ведомом винте, м2.

Если учесть, что m₁ * n₁ = m₂ * n₂ = m * n, то формулу можно упростить: Q_т = l * m * n * (f₁ + f₂).

В реальности, на действительный расход влияют различные перетечки внутри компрессорного блока и утечки сквозь уплотнители, а также различные энергетические потери. Поэтому он всегда меньше теоретического расхода, и математически учитывается коэффициентом подачи.

Исходя из вышесказанного, действительная производительность определяется по формуле Q_д = Q_т∙η_п — Q_п, где:

Q_д – действительная производительность;
Q_п – величина протечек воздуха через уплотнители;
η_п – коэффициент подачи.

Параметры аппаратуры для гаражных работ

Выбор компрессора для работы дома и в гараже – задача непростая. Требуется подобрать технику соответственно нуждам владельца, чтобы не переплачивать деньги, совершая необдуманные покупки.

При покупке требуется учитывать следующие параметры:

рабочее давление;
производительность;
рабочая мощность;
напряжение и частота;
объем используемого ресивера;
коэффициент шумности.

Все это необходимо учитывать, чтобы потратить деньги с толком и не жалеть о своем приобретении в дальнейшем.

Рабочее давление

Учет рабочего давления очень важен при покупке компрессора. Дело в том, что пневматическое оборудование работает на определенной мощности, и при недостатке давления вы ничего не сможете им сделать. Ориентируйтесь на следующие показатели:

Для проведения покрасочных работ достаточным считается давление в 4 бар.
Инструмент с таким давлением работать не будет, ведь рабочее давление для него составляет 6,5 бар.

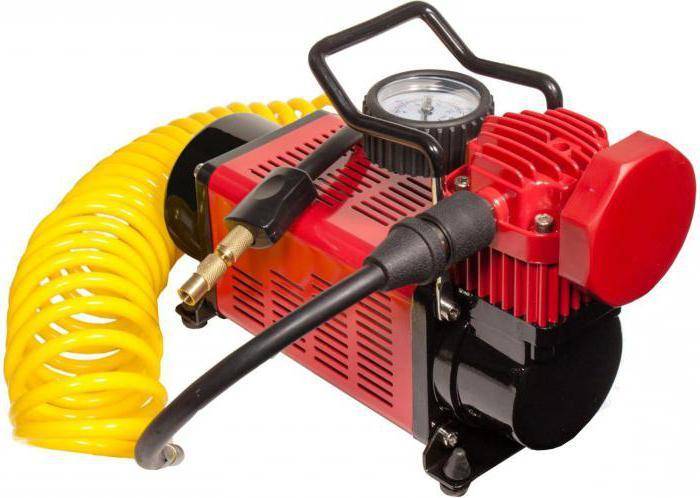

Для накачки шин требуется давление в 10 бар.
Большие величины используются в промышленных целях, для специального оборудования.

Производительность

Показывает объем воздуха под давлением, который аппарат может нагнетать за минуту рабочего времени. В качестве величины для измерения используют литры. В зависимости от завода изготовителя, на оборудовании указывается:

геометрическая производительность, показывающая количество всасываемого воздуха;
эффективную производительность, отражающую конечную мощность оборудования, с учетом всех потерь во время нагнетания давления.

Важно! Геометрическая производительность не отражает конечную эффективность оборудования. Она превышает эффективную производительность, в среднем, в 1,3 раза. Учитывайте это при покупке

Учитывайте это при покупке.

Эффективная производительность компрессора для гаража должна превышать суммарные потребности всего оборудования, которое вы планируете подключать к нему одновременно. Несоответствие производительности нуждам скажется на длительности времени работы и ее эффективности.

Мощность

Мощность и производительность тесно связаны друг с другом, и чем выше мощность агрегата, тем выше производительность. Мощность обозначается в технической документации, прилагаемой к оборудованию, и выражается в лошадиных силах или киловаттах.

Рабочее напряжение и частота

Питание компрессора происходит от электросети гаража, которая, для устройства, в зависимости от его модели и производителя, должна быть однофазной или 3-х фазной. Бытовые установки производятся для работы от однофазной электросети напряжением в 220 В, а трехфазные, в основном, применяются на промышленных производствах.

Напряжение и частота сети для всех домашних электросетей едины, и на территории Российской Федерации составляют 50 Гц. Соответственно, все однофазные компрессоры разрабатываются с учетом этого стандарта. Имейте в виду, что для обеспечения хорошего запуска оборудования желательно использовать отдельный провод с большим сечением, подпитывающийся от отдельной розетки в гараже.

Объем ресивера

Емкость, служащая для накопления сжатого воздуха, называется ресивером. Резервуары с небольшой емкостью, например, 50 литров, будут чаще опустошаться, а соответственно, компрессору придется чаще включаться для поддержания запасов.

Нагнетатели объемом в 100 литров во время работы будут срабатывать реже, что позволит сэкономить электроэнергию. Для оборудования гаража предпочтительнее выбирать оборудование с увеличенной емкостью. Да, они будут наполняться дольше, зато и рабочий ресурс у них заметно выше.

Уровень шума

Высокая шумность компрессоров отпугивает многих покупателей и считается ключевым недостатком большинства моделей компрессоров. Самыми шумными считаются компрессоры для гаража на поршневой основе. Их шумность составляет порядка 80 децибел, что считается довольно громким звуком. Для сравнения, подобный звуковой фон наблюдается неподалеку от железнодорожных путей.

Приемлемым считается шумовой фон, не превышающий отметку в 60-70 децибел. Если бесшумность оборудования для вас стоит на первом месте – ваш выбор – винтовые компрессоры, работа которых практически не сопровождается избыточным шумом. Остальная техника находится в промежуточном диапазоне, и для оценки шумности можно попросить включить выбранную модель перед покупкой.

Влияние давления устройства для подачи сжатого воздуха на его работоспособность

Формула качественной покраски автомобиля – правильно подобранный агрегат, подающий сжатые газы на пневмокраскопульт. Краскораспылители могут иметь различные технологии распыления. Этот момент следует обязательно учитывать при покупке аппарата для нагнетания воздуха.

Если компрессор для покраски автомобиля купить без учета всех необходимых параметров, то с большой долей вероятности возникнут колебания давления, от чего снизится качество окрашивания авто. При подборе оборудования требуется также учитывать рабочее давление.

Если потребление газа окрасочным инструментом требуется больше, чем производительность компрессора, то в процессе эксплуатации будет происходить падение давления в ресивере. В результате работать таким краскораспылителем можно будет не больше пары минут, после чего прекращать работу в ожидании, пока компрессор не накачает требуемый объём газа.

Подбирая компрессор для покраски автомобиля, надо помнить, что все они имеют систему авторегулирования давления, настроенную так, что она обеспечивает допуск – 2 бар от максимальной величины.

К примеру, при эксплуатации компрессора имеющего Pmax=6 бар, значение давления на выходе может колебаться от 6 до 8 бар.

https://youtube.com/watch?v=Vd0-Ho7Zsa0

Чем выше максимальное значение P, которое может обеспечить аппарат, тем больше воздуха он может загрузить в ресивер, и тем больше времени последнему понадобится, чтобы опуститься до минимально допустимого давления. И в это время устройство будет отдыхать.

Выбор компрессора по цене и производителю

Лучшие аппараты, сконструированные специально для гаражей, выпускают итальянские бренды Fiac, Airpress, Abac, STERN (Австрия), Fubag, BauMaster (Германия). По качеству к ним примыкают изделия белорусского бренда Remeza. Завод из Беларуси работает на итальянских технологиях, выпускает лицензионную продукцию, которая дешевле прототипов из Италии.

Электрокомпрессоры с подключением к бытовому напряжению (220 V), мощностью в 1,5 – 2, 0 кВт, с рабочим давлением 5-10 кг/см², емкостью 25 – 50 литров пригодны для большинства самостоятельных эпизодических ремонтов, нерегулярных подкрасок, накачки шин. В паспортах импортных машин часто встречается показатель производительности по всасыванию. Величины в 250 — 350 литров в минуту вполне удовлетворительны.

Любителям авторемонтов, тюнинга, которые не только улучшают свою машину, но и помогают приятелям, друзьям, реставрируют автомобили, требуются более мощные электрокомпрессоры, способные по производительности обслуживать многочисленные пневмоинструменты. Для них можно рекомендовать отечественные аппараты марок Forsage, GARAGE, «Тегас», изделия Бежецкого, Челябинского, Казанского заводов.

Характеристики таких машин (мощность в 2,5 – 3 кВт, рабочее давление 7-15 кг/см², объем 50 – 100 литров) приближаются к профессиональным компрессорам. По надежности, долговечности эксплуатации отечественные аппараты не уступают импортным машинам, несколько хуже только характеристики шумности, , производительности.

Лучшие бюджетные компрессоры

Конструкторы постоянно создают все новые модели, совершенствуя и значительно удешевляя их. По устройству это могут быть поршневые, винтовые, спиральные агрегаты, у всех есть свои положительные и отрицательные стороны, поэтому выбор рекомендуется строить на непосредственном назначении компрессора и его функциональности.

Берг ВК15Р

Надежная, простая в эксплуатации и обслуживании модель оснащена ременным приводом и регулировкой рабочего давления. К преимуществам компрессора Берг ВК15Р стоит отнести:

сниженный уровень шумов;
обеспечивает бесперебойную работу до 24 часов;
моторесурс – не менее 80 тыс. часов;
небольшие габариты;
сниженная вибрация при установке на ровный пол;
надежный выпускной клапан;
контрольно-измерительные элементы, обеспечивающие продолжительную бесперебойную работу;
радиатор из алюминиевого сплава снижает температуру готового воздуха.

Берг ВК37Р

Винтовой компрессор Берг ВК37Р – надежное и функциональное оборудование, отвечающее всем международным стандартам и требованиям при использовании в производстве. Как достоинства отметим:

простоту в установке, обслуживании и эксплуатации;
продолжительный срок службы;
существенный запас мощности двигателя, что позволяет длительное время работать в бесперебойном режиме;
функционирование при повышенной температуре воздуха;
встроенный контроллер обеспечивает наблюдение за установкой, ее регулировку;
на жидкокристаллическом дисплее отражаются основные параметры работы;
датчики регулируют систему, своевременно сообщая о неисправностях или отключая агрегат во избежание выхода из строя.

Берг ВК75Р

Маслонаполненный винтовой компрессор Берг ВК75Р – надежный агрегат, его технические характеристики и уровень безопасности полностью соответствуют международным требованиям. Из преимуществ установки можно перечислить:

высокий КПД при минимальном расходе энергии;
устойчивость к износу и поломкам благодаря модернизированному подшипниковому механизму;
степень изоляции IP54 – гарантия безопасности агрегата от короткого замыкания;
уровень рывков при запуске мотора значительно снижен.

Мощные компрессоры

Чем мощнее электрический инструмент, тем больше кВт*ч он накручивает за время работы. Покупка такого устройства должна себя оправдывать с финансовой и с практической сторон, ибо стоит он недешево. В этом разделе приведены лучших 2 аппарата с оптимальным соотношением цены и качества.

Denzel PC 3/100-504

Плюсы

3 кВт
3 степени сжатия
ресивер на 100 л
3-летняя гарантия
10 бар

Минусы

без защитного кожуха

От 26 500 ₽

Масляный компрессор подходит для оборудованной мастерской, т. к. его рабочее напряжение 380 В. Вентиляция также важна, ибо у устройства отсутствует пылезащитный кожух. Теперь о плюсах. Производительность этого зверя потрясает: 504 л/мин., с 3 ступенями сжатия и регулировкой давления. Системы защиты на месте.

Remeza SB4/F-500.LB75T

Плюсы

11 кВт
Производительность на выходе 1520 л/мин.
3-цилиндровый
качество сборки
ресивер на 500 л

Минусы

дорогой

От 164 469 ₽

Remeza дает 10 лет гарантии на этот аппарат. Здесь стоят всевозможные системы безопасности и контроля, чтобы вся мощь пошла только на пользу. Работает компрессор при 380 В, весит 365 кг, но колес не имеет. Для транспортировки нужна тачка.

Воздушный компрессор какой фирмы выбрать

Воздушные электрические компрессоры – узкоспециализированное оборудование для конкретных задач. Его производством занимаются многие компании, однако отдавать предпочтение стоит только проверенным, чья продукция сама зарекомендовала себя на рынке. Надежные производители, в сравнении с компаниями-однодневками, регулярно внедряют новые, собственные технологии, обеспечивают обслуживание техники и ее полное соответствие заявленным параметрам.

Наша редакция подготовила краткий обзор из пяти самых популярных брендов, которые производят компрессорное оборудование высокого класса:

Fubag. Название бренда – синоним лучшего качества по доступным ценам. Компания предлагает на выбор несколько линеек оборудования различной компоновки. Среди компрессоров Fubag есть модификации различного класса – от бытового до профессионального.
Denzel. В поиске выносливой и неприхотливой техники эксперты рекомендуют любые компрессоры данного производителя. Даже бытовые модели с легкостью справляются с небольшими перегрузками и не подводят в трудную минуту.
Wester. Несмотря на производство в «Поднебесной», оборудование от Wester полностью соответствует указанным параметрам. Даже маломощные модели оснащают дополнительными опциями, такими как антивибрационные ножки, защита от перегрева.
FiAC. Бренд сочетает в себе итальянские технологии и комплектующие и белорусское производство. Именно эта техника, по отзывам покупателей, надежна и стабильна от серии к серии.
Кратон. Отечественная марка предлагает пользователям хорошее качество, обеспечивает сервисным обслуживанием и комплектующими.

Лучшие приборы для профессионального применения

Когда покраска автомобилей осуществляется профессионально, о бюджетных прямоприводных изделиях следует забыть. Для таких целей потребуются мощные устройства с ременным приводом, которые не перегреваются. Их оснащают схожими электродвигателями, однако благодаря разнице в диаметре шкивов коленвал будет вращаться медленнее. В связи с этим воздухонагнетательная часть не будет перегреваться, а компрессорная часть успеет как следует смазаться. Подобное даст возможность применять компрессоры этой категории в более производительном режиме, однако следует учитывать, что беспрерывное применение, как и прежде, недопустимо.

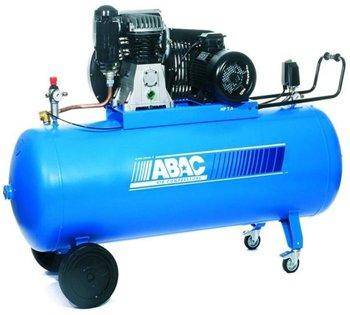

ABAC 6000/270 CT 7,5

В линии профессиональных изделий данный компрессор стоит особняком. Он особенный тем, что в нем присутствует приемлемое соотношение цены и технических характеристик. Устройство поршневого блока включает в себя 2 цилиндра различного диаметра, которые обеспечивают двухступенчатое сжатие воздуха. Подобное решение по сравнению с 1-ступенчатыми изделиями даст определенные преимущества: экономичность расходования электрической энергии, повышенная мощность и действенный теплоотвод, который увеличивает период эксплуатации.

Компрессор пригоден для профессиональных покрасок автомобилей, дробления, затягивания гаек и прочих полупромышленных заданий. Надежность и длительность эксплуатации устройства совмещается с повышенным комфортом – предусматривается наличие масляного индикатора, для быстрого и точного регулирования давления при выходе устанавливается регулятор с манометром. Кроме того, как следует продумана транспортирование, которое подразумевает наличие 2 задних колес и 1 поворотного. Безопасная эксплуатация обеспечена автоузлом, который отключает прибор во время набора максимального давления и включает в процессе понижения до минимального.

Плюсы:

двухступенчатый блок;
высокий воздухопоток;
высокое давление;
надежная и длительная эксплуатация;
комфортное применение.

Минусы:

не выявлены.

REMEZA СБ4/C-100.LB75

Производитель из Беларуси популярен с конца 20 века. За данный период производит компрессоры и экспортирует в 25 стран мира. Его изделия отличаются сочетанием высоких технических характеристик и адекватной цены

Но у компрессора присутствует другое важное отличие – способен стабильно функционировать при низком напряжении в сети. Большинство автосервисов расположены на территории маленьких предприятий, где производительная техника провоцирует просадку напряжения

Применение обыкновенных компрессоров в подобной ситуации чревата поломкой.

Ввиду особенностей конструкции изделие “выдувает” 10 бар с выходной производительностью 616 л в минуту компрессор легко запитывает любой пневматический инструмент (пистолет для покраски автомобилей, шлифовальная машина либо отбойный пневматический молоток). Высококачественная сборка прибора заметна невооруженным глазом, окраска ресивера осуществлена оптимальным образом: не ржавеет и не пачкается.

Плюсы:

высокопроизводительное устройство;
значительный запас воздуха;
качественная сборка;
простой интерфейс;
надлежащее охлаждение.

Минусы:

немобильный;
не везде возможно подключить к 3-хфазной сети.

FIAC AB 100-360

В серии лучшие воздушные компрессоры рассматриваемое изделие является лучшим. Одноступенчатый масляный компрессор изготавливается непосредственно для интенсивного применения на небольшом производстве. Обладает производительностей в 252 л в минуту, дополняется 100 л ресивером и включает в себя 2 цилиндра, которые подвергнуты хонингованию, вследствие чего масло сможет задержаться на стенках. Кроме того, внедряется специальная конструкция клапанов Fast Valve, обеспечивающая наименьший шум при работе и являющаяся более надежней, чем обыкновенная.

Разработчик из Италии длительное время популярен на отечественном рынке и обладает широкой сетью профильных сервисных центров. Они взаимодействуют с зарубежными инженерами, имеют склады с различными запчастями и быстро решают разнообразные технические задачи. Подобное подтверждается отзывами – на нехватку либо продолжительную доставку запчастей жалоб нет. В основном устройство характеризуется в качестве высокопроизводительного, безопасного и долговечного прибора, но для продления срока эксплуатации следует соблюдать рекомендованный режим функционирования.

Плюсы:

адекватная стоимость;
безопасность конструкции;
надлежащее охлаждение;
защита электродвигателя от перегрева;
устойчивое функционирование при любых режимах;
продолжительная эксплуатация.

Минусы:

значительный вес.

Как увеличить мощность компрессора

Модернизация компрессора, для увеличения мощности, своими руками – опасное занятие, которое может привести к плачевному результату. Минусы подобного решения:

вмешательство в конструкцию компрессора для гаража не дает гарантии получения желаемого результата, но 100 % означает потерю гарантийного обслуживания, если его срок еще не истек;
изменение мощности оборудования отрицательно сказывается на автоматике и прочих деталях компрессора.

Так, пользователи утверждают, что расточка диаметра шкива на 3 миллиметра дает увеличение в производительности на 60 литров. Однако подобный эффект не обходится без последствий, и техника, которая раньше не доставляла проблем с перегревом, начинает нагреваться после 10 минут непрерывной работы. Это говорит о перегрузке двигателя и ускорении выработки рабочего ресурса.

Имейте в виду! Все действия, направленные на модернизацию оборудования собственными руками, могут привести к аварии и травмам. Дорабатывая конструкцию компрессора самостоятельно, вы сильно рискуете.

Характеристики для выбора компрессора

Приступая к выбору компрессора, необходимо иметь четкое представление, для каких целей он будет использоваться. Только с учетом этой информации можно подбирать агрегат, учитывая его основные характеристики.
