Зачем в 3G-4G USB Модеме Huawei Два Гнезда для Антенн?

Особенности, которые важно знать

Качество сигнала и скорость, два показателя связанные друг с другом, и в этом необходимо разобраться. Для примера разберём типичную ситуацию, вы находитесь в Гоа, и на дворе конец Декабря. Людей столько что базовые станции перегружены до предела, сообщения в WhatsApp не грузится. Дело в том, что базовая станция имеет определенную пропускную способность. Когда множество абонентов одновременно подключаются к сети, скорость делится на всех. Стоит отметить, что во время перегрузки вышка уменьшает мощность своих передатчиков. Это сделано для того, чтобы разгрузить сеть. При меньшей мощности сигнала, абоненты находящиеся дальше остальных остаются вовсе без связи. Меньше всего это касается тех, кто использует антенны для усиления сигнала сотовой сети 3G & 4G.

Сети третьего поколения реже используются и менее загружены.

Все дело в некоторых особенностях, так как одновременно доступны сети 3G и 4G. Гаджеты автоматически выбирают сеть, такая настройка установлена с завода по умолчанию. Соответственно телефон или модем отдает предпочтение сетям LTE, даже если сигнал в 3G сильнее. Таким образом при высокой нагрузке на LTE, можно в ручную переключиться на 3G. Делается это в настройках, если модем то через Web интерфейс, если телефон то через настройки телефона.

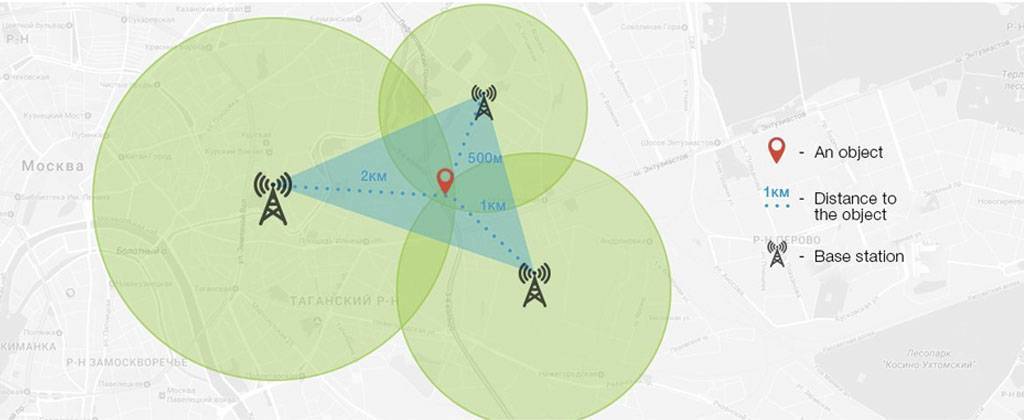

Еще один лайфхак заключается в смене базовой станции. При использовании антенны возможно сменить базовую станцию, направив антенну в нужную сторону. Для того чтобы определить куда именно повернуть, рекомендуем воспользоваться нашим сервисом по поиску базовых станций. Возможно в каком то из направлений наверняка присутствует сигнал от другого оператора.

И в завершении поделимся информацией, которые многим уже и без того известна. Наверняка замечали разницу в том какая скорость днем и какая вечером. В вечерние часы линии интернет испытывают критическую нагрузку. Рекомендуем учитывать этот факт, так как скорость интернет-соединения и уровень сигнала могут изменяться в зависимости от нагрузки. В любом случае, при настройке старайтесь добиться максимальных результатов. Это касается как качеству сигнала так и по скорости интернет соединения.

Творческий коллектив ББ Телеком благодарит за уделенное время. Желаем удачной настройки оборудования!

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

  • Металлический рефлектор—кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
  • Медная проволока сечением 2.5 мм.кв.
  • Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
  • Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
  • Немного термоклея.
  • Разъем N-типа — пригодится для удобного подсоединения антенны.

Антенны для 3G, 4G

Современный рынок сетевого оборудования широк и разнообразен. В продаже можно выбрать разнообразные усилители по функционалу, размерам и другим параметрам. Чаще всего используются усилители в местности, куда сигнал с вышки попросту не доходит. Актуально их использование и на удаленных от городов территориях. Если GSM, вы сможете улучшить качество голосового общения. Поскольку в пределах городов проблем со связью не возникает, чаще всего антенны покупают владельцы загородной недвижимости. Возможности наружных антенн для улучшения качества сетей третьего и четвертого поколения достаточно широки и разнообразны

Очень важно правильно выбрать антенну, чтобы не ошибиться с выбором

Обзор лучших приложений для ускорения интернета на компьютере

Программы для увеличения скорости интернета стали популярны как для компьютера, так и для смартфона. Чтобы установить хороший ускоритель, нужно разобраться в популярных приложениях, которые можно найти в сети в большом количестве. Рассмотрим актуальное ПО для оптимизации интернета.

Throttle

Throttle предназначается для оптимизации настройки подключения к сети, благодаря чему скорость может повыситься до 2 раз. Отличительная черта состоит в том, что можно провести одну настройку, которая будет циклично задействоваться и расширять возможности подключенной сети.

Плюсами Throttle можно назвать:

  • хорошую техническую поддержку;
  • отсутствие дополнительных утилит при установке;
  • простой и удобный интерфейс;
  • автоматическая проверка обновлений;
  • поддержка всех видов операционной системы;
  • выпускается на русском языке;
  • полностью бесплатная версия.

При скачивании и установке этого ПО происходит установка только 1 программы – у нее нет дополнительных служб, как в аналогичных утилитах.

cFosSpeed

Еще одна популярная программа для разгона интернета – cFosSpeed. Она способна хорошо разогнать подключение и дает возможность пользователю самостоятельно управлять сетевыми подключениями. Утилита позволяет значительно уменьшить время отклика и очистить компьютер от любых ненужных данных и вирусов. Ее особенность – это ПО выступает в роли драйвера, который устанавливается в Виндовс.

Среди плюсов cFosSpeed можно выделить:

  • функция просмотра траты трафика;
  • полная совместимость с разными режимами PPPoE;
  • автоматическое обновление;
  • возможность поставить роутер, модем или другой гаджет на автоматическое определение и настройку;
  • хорошая совместимость с большинством типов подключения.

Эта программа выступает первым номером в рейтинге у геймеров или любителей проводить большое количество времени за просмотром видео.

Internet Accelerator

Программа для оптимизации интернет-соединения Internet Accelerator отличается своей простотой – она помогает исправить подключение всего за несколько кликов. Алгоритм действия этого ПО основывается на корректировке некоторых параметров в операционной системе Виндовс, которые отвечают за соединение с сетью. После проведения настройки пользователь может ощутить изменение – скоростной интернет позволяет быстрее грузить страницы и файлы. Скорость увеличится всего за одну настройку, так как утилита отличается простотой и удобством в использовании.

TCP Optimizer

Программа для настройки интернета TCP Optimizer позволяет изменить подключение на более скоростное. Она используется для компьютеров и ноутбуков, которые подключены к интернету беспроводным способом (через Wi-Fi). Этот софт позволяет провести быструю оптимизацию сетевых потоков с целью ускорения интернета.

Среди плюсов можно выделить:

  • возможность изменить скорость на любых типах подключения;
  • простота и удобство в настройке;
  • совместимость с любыми видами операционных систем;
  • большой функционал, помогающий проверить и настроить компьютер;
  • утилита полностью бесплатна.

NameBench

Чтобы настроить высокоскоростной интернет, программа NameBench позволяет использовать простой способ стабилизации – эта утилита выпущена под руководством компании Google. Алгоритм работы софта заключается в поиске и подключении оптимального DNS-сервера. Она позволяет запустить ближайший к компьютеру сервер, чтобы быстрее подключаться к сайтам.

Ashampoo Internet Accelerator

Программа для стабилизации интернета Ashampoo Internet Accelerator соединяется отличается простым интерфейсом и хорошим набором функций для усиления сети.

При сравнении этого софта с другими можно выделить следующие плюсы:

  • утилита полностью бесплатна;
  • настройка сети происходит в несколько кликов;
  • простой интерфейс, в котором несложно разобраться;
  • отлично справляется с очисткой истории используемых браузеров;
  • возможность поставить автоматическое обновление всех настроек;
  • есть два вида настройки – автоматическая или ручная.

Программы, ускоряющие интернет, отличаются и другими полезными функциями – они помогают настроить беспроводные сети в доме и полностью очистить компьютер от вирусов

Скачивание утилит нужно проводить осторожно, с официальных сайтов, которые точно не подвергнут ПК опасности

После настройки софта скорость может увеличиться до 2 раз, но важно помнить, что она не может стать выше, чем она заявлена в договоре с провайдером

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Принцип работы пигтейл для модема

В роутерах должен быть предусмотрен специальный разъём, чтобы соединять его с пигтейлом.

Минусы такого способа подключения:

  • необходимо найти переходник с подходящим конкретно для этого модема ответным разъёмом;
  • гнездо очень хрупкое и неаккуратные подключения могут вывести его из строя или сломать его.

Напрямую с антенным кабелем его редко подключают, так как 4G модем — это маленькое по размерам устройство и лучший способ подключить его через соответствующий переходник.

Антенный провод жёсткий, и имеет в диаметре от 7 до 10 мм, что не позволит ввести штекер для модема 4g, поэтому приходится использовать короткий переходник из мягкого провода – пигтейл.

Обратите внимание! Функция кабельного переходника — обеспечить гибкое соединение USB модема с радиоантенной, провод которой обычно толстый и жёсткий

Инструкция про режимы модема Huawei E8372

Здесь же давайте поговорим о режимах работы модема Huawei.

Ваше мнение – WiFi вреден?

Да
24.15%

Нет
75.85%

Проголосовало: 10314

USB модем 3G-4G

Самый базовый — это 3G-4G модем. То есть мы вставляем SIM-карту в корпус и подключаем его к USB разъему компьютера или ноутбука. После чего ставим драйвера из меню автозапуска, и интернет сразу начинает работать. Никаких дополнительных настроек производить не требуется.

WiFi роутер

Второй режим модема Huawei E8372 — это wifi роутер. Отличие его от классического 4G роутера в том, что у нашего сегодняшнего героя нет встроенной батарейки. Но как только мы подключаем его к USB порту ПК и подаем тем самым питание, он начинает транслировать беспроводной сигнал. Имя вай-фай сети и пароль для подключения к ней указаны на небольшой наклейке под крышкой корпуса.

Соответственно нам даже не нужно подключать модем к компьютеру. Достаточно просто вставать его в USB разъем универсального удлинителя или внешнего аккумулятора. Это особенно актуально, когда вы находитесь где-то вне дома. Или если у подключаемого к интернету гаджета нет портов USB.

Находим эту сеть, коннектимся к ней — и все, мы в интернете.

Произвести детальную настройку этой сети — поменять имя, задать свой пароль, изменить канал и т.д. можно также в админке по адресу http://192.168.8.1

WiFi репитер

Наконец, еще один полезный режим модема Huawei E8372 — это репитер wifi сигнала. Например, вы находитесь на даче, где в доме установлен основной роутер. Но он не покрывает всю территорию садового участка, и чтобы связь с интернетом не пропала, вы со своим ноутбуком не можете отходить от него далеко.

Если же активировать режим репитера в Huawei, то модем сам будет выбирать, какое соединение в данный момент предпочтительнее — wifi или 3g/4g сеть от сотового оператора. Не правда ли, удобно?

Плюсы и минусы

Наличие внешний антенн
Несколько режимов работы
Поддержка 5 ГГц
Разлочен
Цена

Долго ждать доставки из Китая

Как подключить pigtail разъем в 4g модем

Наиболее часто присоединяемый разъём у коаксиальной сборки — FME, так как он лучше всего подходит  на тонкий коаксиальный провод переходника, не делая его слишком громоздким, как в случае с TNC и достаточно прочным, в отличие от F разъёма.

Как правило, переходники производят под конкретную модель 3G/4G USB модема, учитываются все мельчайшие особенности строения устройства. Для подключения антенного переходника провод необходимо зачистить и вставить центральную жилу в переходник и аккуратно закрутить гайку на F-разъёме.

Обратите внимание! Проводить накручивание гайки необходимо осторожными движениями, чтобы не повредить переходник. Если появилась надобность увеличить скорость сигнала на модеме, где не предусмотрен разъём — существует бесконтактный переходник, (его достаточно приложить к модему для усиления сигнала  скорости)

Технология 4G LTE позволяют обеспечить стабильно высокую скорость мобильного интернета,  не уступая показателям проводного подключения. Бесконтактный антенный переходник служит для подключения выносной антенны к любому модему

Если появилась надобность увеличить скорость сигнала на модеме, где не предусмотрен разъём — существует бесконтактный переходник, (его достаточно приложить к модему для усиления сигнала  скорости). Технология 4G LTE позволяют обеспечить стабильно высокую скорость мобильного интернета,  не уступая показателям проводного подключения. Бесконтактный антенный переходник служит для подключения выносной антенны к любому модему.

Все новые устройства, которые работают в стандарте связи LTE 4G, имеют два разъема для подключения к радиоантенне, поэтому для таких устройств необходимо приобрести 2 антенных адаптера. Pigtail подбираются строго под модель устройства.

Компания Yota выпускает несколько вариантов 4G модемов, и все эти модели не имеют разъемов для подключения к выносной антенне.

Типы антенных пигтейлов YOTA:

  • CRC9-FME;
  • TS9-FME;
  • SMA-FME;
  • CRC9-N-male;
  • TS9-N-male.

Обратите внимание! Модемы, которые не имеют в наличии гнезда для подключения к наружной радиоантенне, подключаются  через бесконтактный переходник. Пигтейл для 4g модема Yota служит для подключения к любым мобильным устройствам, работающих на любых стандартах и частотах

Универсальный бесконтактный переходник подойдёт для изделий, не имеющих антенного разъема или если они неисправны.

Антенный переходник устанавливается на мобильное устройство и подключается к установленному наружному усилителю связи, направленному на ближайшую базовую станцию. Сигнал поступает в устройство бесконтактного адаптера для Вай-Фай модема. Работает такой адаптер — переизлучая энергию с внутренней антенны прибора на переходник и обратно.

Гнезда приборов могут повреждаться при не аккуратной установке штекера адаптера, от частоты соединений-разъединений, а преимущество такого подключения — отсутствие механических соединений.

Их можно использовать с любым 3G модемом или 3G роутером и даже с мобильным телефоном! С бесконтактным антенным переходником процедура подключения радиоантенны к роутеру значительно упрощается. Антенный переходник может крепиться к мобильным устройствам за счет прижима или на липучке

Разъемы SMA используются в бесконтактных устройствах для подключения к уличной радиоантенне.

Важно! В разъемах SMA имеется внутренняя или наружная резьба и соответственно штырек или гнездо (отверстие) в центре. Чтобы подобрать антенный переходник для мобильной связи, необходимо ознакомиться с его описанием и убедиться, что выбранный адаптер по характеристикам подходит для данного модема или роутера

Чтобы подобрать антенный переходник для мобильной связи, необходимо ознакомиться с его описанием и убедиться, что выбранный адаптер по характеристикам подходит для данного модема или роутера.

Используя пигтейл для подключения к уличному усилителю связи — скорость передачи данных значительно увеличивается и может достигать максимального показателя. Таким способом можно очень просто усилить прием сигнала, сделать его стабильным, увеличить скорость модема в несколько раз.

Антенна для 3G-модема своими руками

Антенну для усиления 3G-сигнала своими руками можно изготовить с помощью элементарного набора инструментов. Для этого понадобятся:

  • медный телекабель длиной не менее 35 см;
  • коаксиальный кабель (2-3 м);
  • крышка от бутылки, жестяная банка или фольга;
  • ножницы, чтобы резать кабель;
  • любой клей.

Также нужно подготовить линейку и маркер для разметки, пассатижи и паяльник, чтобы присоединять кабеля к контактам. Если клея под рукой нет, его можно сделать самостоятельно из пенопласта и бензина (или ацетона), соединив компоненты на дне стеклянной посуды.

Как сделать антенну для модема 3G? Для этого следует учесть кое-какие тонкости.

Факторы воздействия на работу антенн 3G и 4G

Преимуществом усилителей является то, что они могут бесперебойно передавать данные. К примеру, если прибор замечает, что качество 4G резко упало, он в автоматическом режиме переключает работу модема на 3G. Но также следует учитывать, что усилители могут также улавливать и помехи, которые направляются с различных сторон.

Ниже рассмотрим, что может повлиять на работу панельных антенн:

сигнал будет ловиться только тогда, если имеется прямая видимость источника там, где зона обслуживания ограничивается дальностью улавливания сигнала. К примеру, в 3G дальность не будет превышать тридцати километров.
Антенна может существенно улучшать качество приема сигнала при условии, что она будет корректно установлена и правильно настроена.
Очень важна ориентация антенны. Если ее установить в сторону базовой станции, сигнал будет отлично усиливаться.
Особенности рельефа также имеют значение

Высокие преграды, густая растительность и другие помехи могут существенно повлиять на качество усиления.
При выборе антенного устройства обязательно нужно обращать внимание на такой параметр, как dBi – коэффициент усиления.

Что выбрать

Выбирая надежную антенну для модема Хуавей E8372, стоит учитывать собственные потребности и эксплуатационные характеристики прибора. Если недалеко от вашего дома размещено несколько вышек оператора, то лучше выбрать секторную модель или отдать предпочтение широкодиапазонному устройству. Но если в вашем районе расположена на большом расстоянии только одна базовая станция, однозначно выбираем направленную антенну, которая принимает сигналы только с одной стороны

Обратите внимание: не всегда антенны иностранного производства на практике оказываются лучше, чем отечественные. Российские производители также выпускают неплохие по качеству устройства

Чтобы сделать грамотный выбор и не переплачивать за ненужный функционал, стоит рассмотреть несколько моделей, взвесить все преимущества и недостатки того или иного варианта.

Зачем нужна внешняя антенна

Современный 3g модем отличается маленькими размерами и незначительным весом, его можно носить в кармане.

Это существенный плюс, но небольшие габариты накладывают ограничение на размеры внутренней антенны, как следствие, удовлетворительная работа устройства возможна только на небольшом удалении от базовой станции.

Из этого следует, что модем, отлично справляющийся со своими обязанностями в центре города, будет совершенно бесполезным, к примеру, на даче. Если припаять антенну к 3g модему, то можно улавливать даже совсем слабый сигнал, и таким образом решить проблему. Но для этого гаджет придется разобрать.

Как правильно выбрать пигтейл для модема

Промышленность выпускает огромный выбор различных переходников с разными типами разъемов.

Антенные адаптеры различаются между собой разъемами подключаемыми к модемам. Выбрать переходник нужно такой, чтобы он соответствовал размерам сетевого порта у модема и на кабельной сборке. Отличаться они могут материалом, размерами и другими показателями.

Обратите внимание! Наиболее популярными являются адаптеры CRC9 и TS9, что зависит от используемой модели. Переходники TS9 и CRC9 визуально очень похожи, отличаются между собой лишь диаметрами

TS9 имеет немного больший диаметр гнезда и вилки переходника

Переходники TS9 и CRC9 визуально очень похожи, отличаются между собой лишь диаметрами. TS9 имеет немного больший диаметр гнезда и вилки переходника.

Чтобы подобрать антенный адаптер для 3G/4G устройства, нужно убедиться, что соединитель подходит для него. Если не правильно подобран диаметр штекера, он не будет поддерживаться в сетевом порту прибора.

Какой модем выбрать?

Что касается возможности подключения 3G-модема к планшету, то основными условиями являются наличие разъема, поддержка USB-модема или OTG-кабеля. Пользователи часто не могут определиться с выбором модели устройства. Внешне эти продукты похожи. Устройство имеет небольшие размеры, состоит из корпуса, модуля 3G или 4G и слота для SIM-карты, которая остается вставленной в слот. В некоторых устройствах чип уже вшит в корпус.

Такое оборудование продается в сервисных центрах или магазинах электроники, где специалисты могут проконсультировать по вопросам совместимости. Современные модемы, поддерживающие 4G, легче сопрягать с планшетом. Иногда они продаются по тарифу на USB-устройство

В других случаях обратите внимание на подключение. Среди наиболее популярных USB-модемов — Huawei E352, Huawei E173, Huawei E171, ZTE MF-180, ZTE MF-100, ZTE MF-112 и другие

Возможно ли переделать ТВ-антенну для 3G модема

Многие пользователи сегодня интересуются, можно ли изготовить антенну Харченко для 3G-модема своими руками или использовать обычную телевизионную антенну для подачи интернет-сигналов. Даже несмотря на то, что в состав этих двух приспособлений входит алюминий, использовать или переделывать ТВ-антенну для 3G-модема или сотового телефона крайне не рекомендуется, поскольку у них разный частотный диапазон. В результате этого качество связи будет намного хуже и ниже.

Таким образом, процесс изготовления антенны для мобильного Интернета своими руками вполне осуществим. Для этого нужно лишь изучить последовательность действий, описанную выше, и подготовить необходимые материалы.

Процесс сборки антенны

. Сборку пушки можно рассмотреть на примере антенны3G , работающей на частоте 2100 МГц. . На основе отзывов пользователей можно заключить, что сделать3G пушкусвоимируками очень просто.

Сделанный 4G репитер своимируками представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи.

Усиление сигнала 3G

модемасвоимируками — как сделатьантенну . Как усилить сигнал3G модема — важный вопрос среди пользователей мобильного Интернета. Он возникает довольно часто в связи с большим расстоянием до базовой станции, особенностями рельефа или другими факторами, которые негативно.

Мобильный интернет всё же проигрывает домашнему в скорости. Не всегда абоненты находятся в стабильной зоне покрытия. Если сигнал слабый, скорость загрузки страниц будет низкой. Одно из решений — внешняя антенна к USB-модему. Её можно либо купить, либо сделать самостоятельно из подручных средств.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.

Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

  1. Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

  1. Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Схема подсоединения модемного устройства

Схема подключения всей системы предполагает такую последовательность:

  • ПК пользователя.
  • Модемное устройство.
  • Кабель.
  • Антенна.

Эксперты советуют пользователям подсоединять к модемному устройству провод, длина которого не будет превышать десяти метров. Если выбрать более длинный кабель, вероятна потеря сигнала. К другому концу этого провода нам нужно подсоединить специальную усиливающую антенну. Следующий этап – направить это устройство в сторону ближайшей вышки. Уточнить месторасположение базовой станции можно в интернете, на сайте вашего оператора. Подключаем модем к любому разъему USB, выполняем запуск установки модема и пользуемся высокоскоростным интернетом.

Включение и настройка

Вставьте сим карту в модем, затем подключите к источнику питания. Через 40-50 секунд после включения устройство будет готово к работе. Подключившись к сети WiFi переходим в адресную строку браузера. Пароль от сети указан и QR код для быстрого подключения чаще всего расположены на одной наклейке. Для подключения через QR код запустите фотокамеру и поднесите к коду. После успешного соединения с сетью, необходимо зайти в Web интерфейс устройства. В поле «адрес сайта» набираем «192.168.8.1» без кавычек. В случае правильного ввода появится веб интерфейс HiLink. На данном этапе некоторые пользователи допускают ошибку. В прикрепленном изображении отмечено как сделать правильно. Иногда в устройстве может быть использован другой IP адрес для входа в настройки. Чаще всего встречаются 192.168.0.1 и 192.168.1.1. На главном экране находится шкала указывающая уровень сигнала и тип используемой сети 2g 3g 4g.

Переходим непосредственно к процедуре настройки антенны на базовую станцию оператора. В нашей статье о выборе места для антенны, подробно объяснено как выбрать правильное место для монтажа LTE антенны. Там же обсудили как правильно крепить кронштейн к стене. На время настройки затяните крепление антенны таким образом, чтобы можно было вращать антенну. По окончанию настройки гайки крепления затягиваются окончательно. Вращение антенны по горизонтальной плоскости делаются плавно, без резких движений. Аппаратной части требуется какое-то время, для того чтобы измерить уровень, и корректно отобразить. Поэтому рекомендуется подойти к вопросу серьезно, запастись свободным временем и терпением.

Как определить какой пигтейл нужен?

Со стороны антенного провода — это обычно гнезда F или SMA, у модема для подключения используются гнезда типа CRC9 или TS9.

Антенные соединители не бывают универсальными, по причине того, что каждый производитель мобильных устройств ставит разъёмы на свою продукцию конструктивно отличающиеся от конкурентов, в результате получается, что для каждого прибора необходим свой специальный адаптер.

Их основные различия состоят:

  • в разном диаметре и длине штекера;
  • в несовместимости с разными моделями;
  • разные типы разъемов для подключения к шнуру радиоантенны.

Обратите внимание! Компания Huawei в своих мобильных устройствах использует преимущественно разъем типа CRC9, а Novatel Wireless — в основном TS9. Разъёмы со стороны антенного провода также бывают разных типов

Это может быть F и FME модели. Для подключения типа F на кабельной стороне накручивается F адаптер

Разъёмы со стороны антенного провода также бывают разных типов. Это может быть F и FME модели. Для подключения типа F на кабельной стороне накручивается F адаптер.

Антенный адаптер CRC9-F подходит ко всем модемам и роутерам у которых pigtail разъем для 4g модема подключается в порт устройства наконечником CRC-9. F — это обозначение коннектора на другом конце переходника для подключения к антенному проводу.

Адаптер TS9 FME — со стороны подключения к модему имеет разъём TS9, а со стороны подключения к радиоантенне — FME.

Характеристики 4G-LTE модема Huawei E8372h-153

А устройство реально универсальное и стоящее. Дело в том, что это не модем в классическом виде, который только подключается к компьютеру или ноутбуку по USB и дает ему выход в интернет. Он еще одновременно имеет режим работы в качестве роутера. То есть может одновременно и раздавать интернет через WiFi. Так что USB порт в данном случае может служить лишь для подачи питания.

Как я уже сказал, Huawei E8372 был заказан на АлиЭкспрессе, поэтому на его борту красуется логотип какого-то китайского оператора. Упакован Huawei E8372 был в красную коробочку с описанием технических характеристик без каких-либо дополнительных опознавательных знаков.

Сам по себе он выглядит как увеличенная в размерах флешка. Кроме порта USB в корпусе имеются два разъема для подключения внешних антенн. Они тоже идут в комплекте.

Под крышкой имеем разъем для SIM-карты стандартного большого размера. А также слот для микро SD карты памяти. На ее базе есть возможность организовать сетевой файловый FTP сервер.

Удивительно, как в такое небольшое устройство смогли напихать столько полезных функций!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
