Устройство и принцип работы квадрокоптера

Спасатель

Квадрокоптеры хорошо выручают спасателей в стихийных бедствиях. Помогают пожарным тушить пожары в труднодоступных местах там, где человек в меру своих габаритов не сможет пройти или пролезть. Медикам в их практике нужен квадрокоптер для оказания экстренной помощи. Они дополнительно оснащают аппараты микрофонами и динамиками, чтобы давать указания пострадавшим по оказанию медицинской помощи, пока карета скорой помощи в пути или нет возможности добраться к пострадавшим из-за завалов. Возможно в скором времени квадрокоптеры смогут транспортировать людей. В этом направлении уже есть предпосылки к удачным разработкам.

На фото дрон, оснащенный дефибриллятором:


Беспилотник с дефибриллятором

Виды квадрокоптеров.

Все квадрокоптеры делятся на четыре вида, в зависимости от веса. Это связано с тем, что для такого устройства вес имеет огромное значение. Чем больше вес коптера, тем большего размера пропеллер ему нужен для полета, чем больше пропеллер, тем меньше маневренность и соответственно наоборот.

Итак, четыре вида квадрокоптеров:

Тяжелый коптер. Самый не маневренный вид, это связано с тем, что у такого коптера большая рама и большой, тяжелый аккумулятор. К этому виду относят коптеры весом больше 2,5 килограмм. В связи с большим весом, в таком аппарате двигателей больше 4, обычно 6 — 8 штук.

Средний коптер. Это, наверно самый удобный вид квадрокоптеров. Их вес варьирует от 1 килограмма до 2,5. Такой вес обеспечивает хорошую маневренность и грузоподъемность.

Маленький коптер. Вес таких коптеров от 0,5 до 1 килограмма. Такие квадрокоптеры очень маневренны, они хорошо разгоняются, их максимальная скорость свыше 100 км/ч. Такие аппараты используют для съемок гонок.

Мини коптер. Это крохотный аппарат, размером с ладошку. Он отлично маневрирует, но запускать его можно на маленькие расстояния. Обычно такие квадрокоптеры используют операторы, для съемок различный торжественных мероприятий в помещениях.

Модуль спутниковой навигации (GPS, ГЛОНАСС, Бэйдоу).

Многие современные беспилотники оснащаются модулями спутниковой навигации. Чаще всего это модуль GPS, однако на многих последних дронах от DJI можно встретить двойную систему навигации, которая может включать комбинации GPS и ГЛОНАСС или же GPS и Бэйдоу. В зависимости от установленной комбинации такой беспилотник может эффективно эксплуатироваться в тех или иных регионах мира. Примером может быть серия промышленных беспилотников DJI Matrice 200.

Модуль (или комбинация модулей) спутниковой навигации обеспечивает бортовой компьютер дрона данными о местонахождении аппарата (долгота, широта и высота). Подобная, достаточно сложная, система навигации необходима прежде всего специализированным беспилотникам, которые выполняют полеты на большие расстояния и/или выполняют достаточно сложные задачи в области безопасности, военные задачи или работают в сфере промышленности.

Модуль GPS и плата IMU для DJI Mavic 2 Pro/Zoom

Однако задачи модуля спутниковой навигации вышеописанными не ограничиваются. С его помощью летательный аппарат не только ориентируется в пространстве во время полета, но и может в автоматическом режиме точно приземлиться на “базу”, даже если его визуальные датчики и штатная камера не работают, а связь с пультом дистанционного управления утеряна. Таким образом, модуль спутниковой навигации поможет обеспечить безопасность полета.

Что такое дрон

Чтобы понять в чем отличие между двумя устройствами следует понять, что они собой представляют. С точки зрения терминологии, дрон – это любое беспилотное устройство. Это и летательный аппарат, и наземный. Даже обычный робот пылесос является дроном. С английского языка это слово переводится как трутень, почему и кем было принято решение так их назвать неизвестно, но название прижилось в мире и часто любые беспилотники именуют дронами. Следует сказать, что это не ошибка, фактически это одно и тоже

Но важно понимать любой квадрокоптер – это дрон, но не наоборот.

Сегодня дроны могут быть самыми разными – они ездят по земле и летают в воздухе, бороздят поверхности морей и опускаются в их глубины. Дроны используются для развлекательных целей (танки и машинки на радиоуправлении), они часто являются бытовыми приборами (упомянутые выше роботы), а также используются в военных (дроны для наблюдения) и научных целях (подводные батискафы, луноходы).


Легко понять, что дрон – общее название класса беспроводных девайсов. Они имеют множество подвидов.

Как выбрать режим на дроне

Пользуясь беспилотником, определитесь с режимом полета. Большинство квадрокоптеров оснащено тремя основными программами. В их числе:

  • GPS модуль
  • Стабильный полет
  • Ручной полет

Самый выгодный режим для новичков – активация GPS модуля. Задавайте устройству маршрут передвижения. Дрон четко ему следует. Другими словами – это автопилот. Но навигация присутствует не у всех моделей.

В процессе съемки видео или фото используйте режим стабильного полета. Его активация вызывает к функционированию встроенный датчик – акселерометр. Его задача – удержание заданной высоты на автоматическом уровне. Ручной полет подразумевает самостоятельное управление беспилотником. Это самый интересный режим, но здесь без навыков не обойтись. Как научиться управлять дроном вручную, описано ниже.

Небольшое разъяснение понятий

Что такое квадрокоптер или мультикоптер? Так называется летающее устройство с несколькими источниками подъемной силы. Это могут быть винтовые или реактивные двигатели. В случае с квадрокоптером — это четыре двигателя, у мультикоптера их число может доходить до 12.

Четырехугольная конструкция механически прочна и может быть сделана из легких материалов. А общее снижение массы коптера означает, что его аппаратную платформу можно сделать экономичнее, автономнее, улучшая функциональность аппарата. Сегодня это наиболее простая с точки программирования движения и технического построения схема.

Из чего состоит и как работает квадрокоптер

Пока что мы определили лишь сложное устройство этого технического устройства. Но что же делает его таковым?

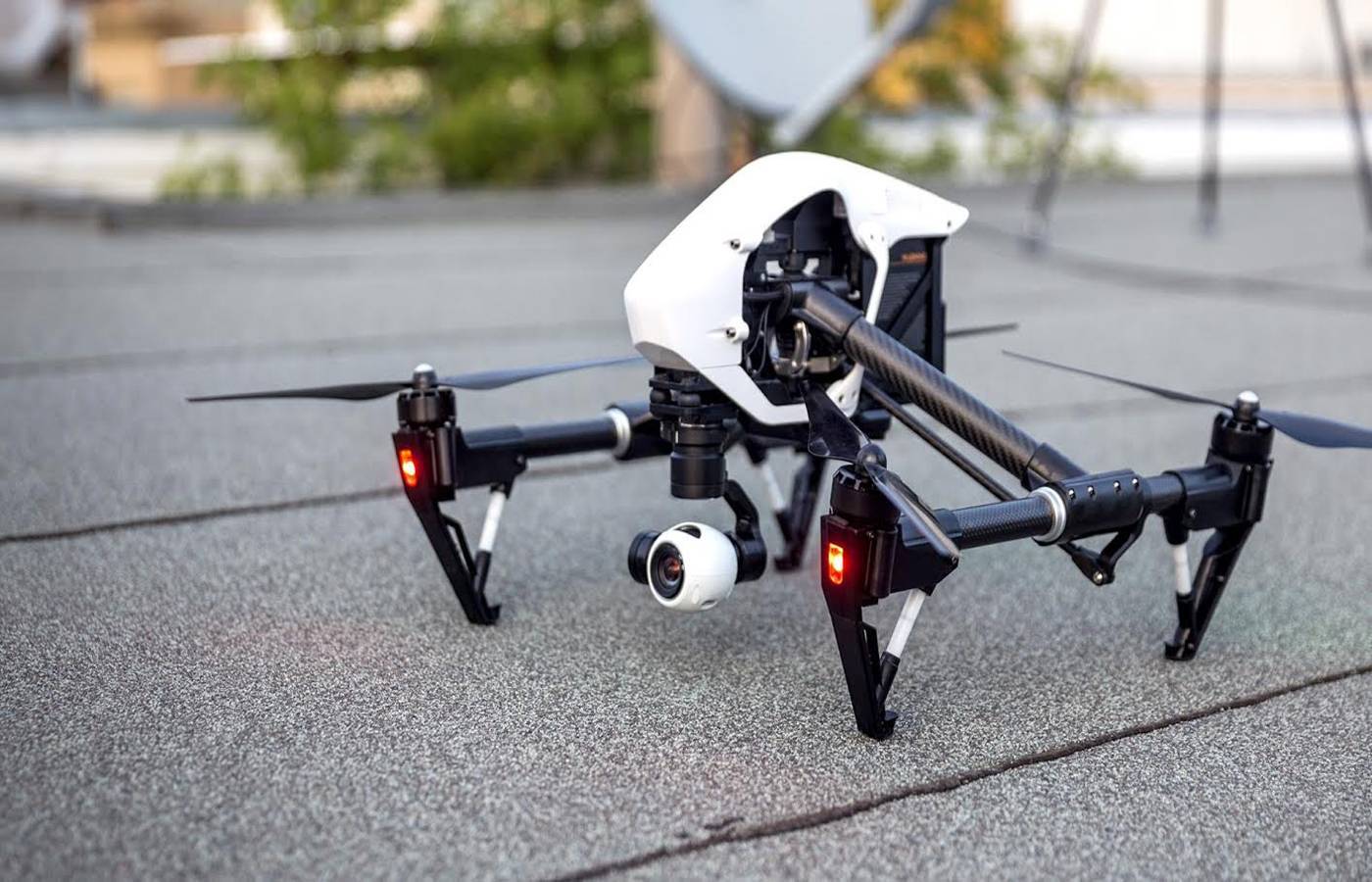

Один из основных элементов устройства – это его рама. Она выполняет и практическую роль, неся на себе все узлы и крепления, и декоративную – от её формы зависит то, как будет выглядеть дрон. Рама коптера – это крестовины и идущие от неё лучи, которые также именуются как «ноги».

Материалы рамы чаще всего — это сравнительно легкие карбон, алюминий или некоторые породы дерева. По своим свойствам рама может быть стационарной и складной. Стационарная не имеет никаких дополнительных элементов. А вот складную производители снабжают «коленями», которые дают пользователю возможность складывать дрон для переноски.

Различается конструкция рамы и по положению крестовины – бывают симметричные и асимметричные. Если с симметричными всё понятно, то у ассиметричных камера смещается вперед, ближе к носу.

Чаще всего на рамы крепятся «лыжи» для смягчения посадки или удара о землю. Но если вы решили заказать дешевый коптер, знайте, что вместо «лыж» или шасси у вас будут лишь резиновые насадки.

Сверху на раму крепится самый основной элемент дрона – его мозг. По своей сути он является компьютером, который принимает сигналы с пульта дистанционного управления и пересылает их на остальные части коптера.

Невозможен полёт и без моторов  и пропеллеров – моторы крепятся на концах каждого луча коптера и приводят в движение пропеллеры. К слову, пропеллеры работают попарно, то есть два из четырех вращаются по часовой стрелке, а два других – против.

Из «начинки» в квадрокоптере также имеется большое количество соединительных проводов и датчиков. Последние выполняют большое количество функций, среди которых есть основная: стабилизация устройства в полёте.

И последние элементы – это корпус, защищающий плату «мозга» коптера от механических повреждений и всяческих воздействий вроде дождя или пыли, и, если квадрокоптер предусматривает установку камеры, крепеж для неё. Ну или сама камера – в зависимости от модели и комплектации.

Но по какому принципу все эти элементы поднимают коптер в воздух?

Как говорилось выше, на конце каждого луча квадрокоптера имеется небольшой мотор, который запускает винты пропеллеров. Из-за отсутствия хвостового пропеллера винты вращаются попарно против и по часовой стрелке. В момент запуска винтов возникает тяга, которая и поднимает квадрокоптер в воздух. Манёвры совершаются при помощи изменения скорости вращения лопастей пропеллеров.

Для того, чтобы коптер оторвался от земли, необходимо ускорить вращение всех пропеллеров. Для того, чтобы устройство приземлилось, винтам нужно плавно замедлиться – если это произойдет слишком резко, оно просто рухнет.

Ускорение винтов только с одного из боков коптера позволит ему двигаться в сторону. А вот для того, чтобы коптер развернулся на 180 градусов, необходимо, чтобы винты, вращающиеся против часовой стрелки, замедлились.

Все передвижения и трюки производятся непосредственно пилотом с пульта дистанционного управления.

Посмотреть, как летает это устройство, вы сможете на видео:

https://youtube.com/watch?v=2_tFniuHQLk

Игрушка для детей и взрослых

От такого подарка вряд ли откажется не только ребёнок, но и взрослый мужчина. Небольшие дроны можно запускать как на улице, так и дома, устраивать гонки или неожиданные розыгрыши. Кстати, с помощью квадрокоптера можно обучать юных пользователей азам воздухоплавания: объяснять, как действует подъёмная сила, каким образом дрон преодолевает сопротивление воздуха и прочее. И как знать, возможно, благодаря увлекательной игрушке ребёнок станет профессиональным конструктором настоящих вертолётов и самолётов.

Грузоподъёмность у квадрокоптеров, как правило, небольшая — около 4–10 граммов. Однако их можно использовать для перемещения небольших предметов. Например, прикрепить к дрону печенье, кусочек шоколадки или забавную записку и отправить любимому человеку. Даже если он читает книжку в кресле напротив вас, это будет очень мило и необычно.

ИДЕИ ДЛЯ РАЗРАБОТКИ КВАДРОКОПТЕРОВ

Квадрокоптеры не просто летают и способны делать высококачественные снимки, но и доставлять грузы или даже используются в военных целях. Применение аппарата влияет на дизайн и материалы изготовления корпуса.

Компания KLONA производит корпусы для оборудования любой конфигурации и сложности, а также разрабатывает печатные платы. Для уточнения стоимости работ, обращайтесь к нашим менеджерам.

Промышленный дизайн квадрокоптера

Лучшая экспозиция камеры между винтами обеспечивается Х-образной рамой. Ее модификации бывают похожи на космические корабли, жуков и рептилий.

Защитная рама для винтов предупреждает их повреждение, а также является интересным элементом дизайна. Рама может быть сплошной, как у Parrot AR.Drone 2.0 или только с внешней стороны, как у Drone X5SW-1.

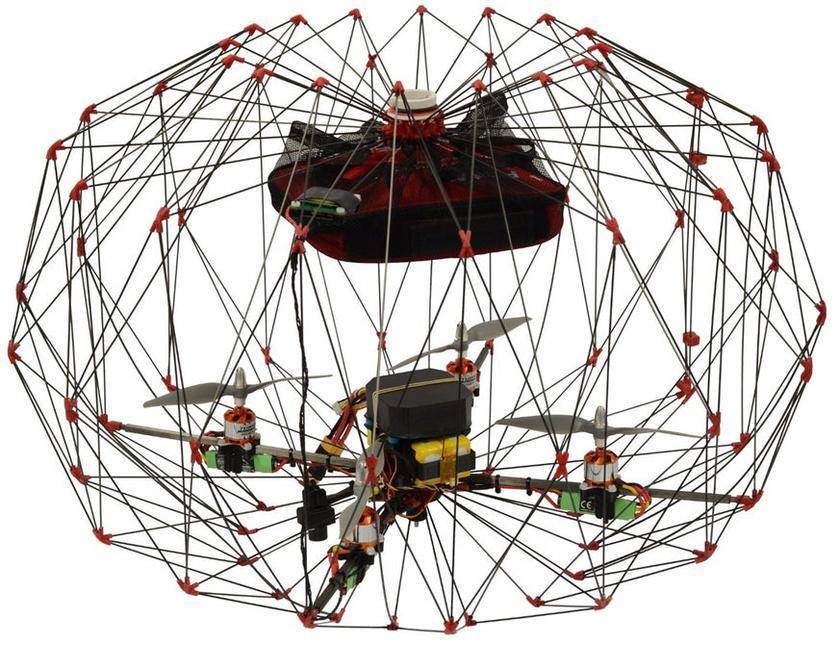

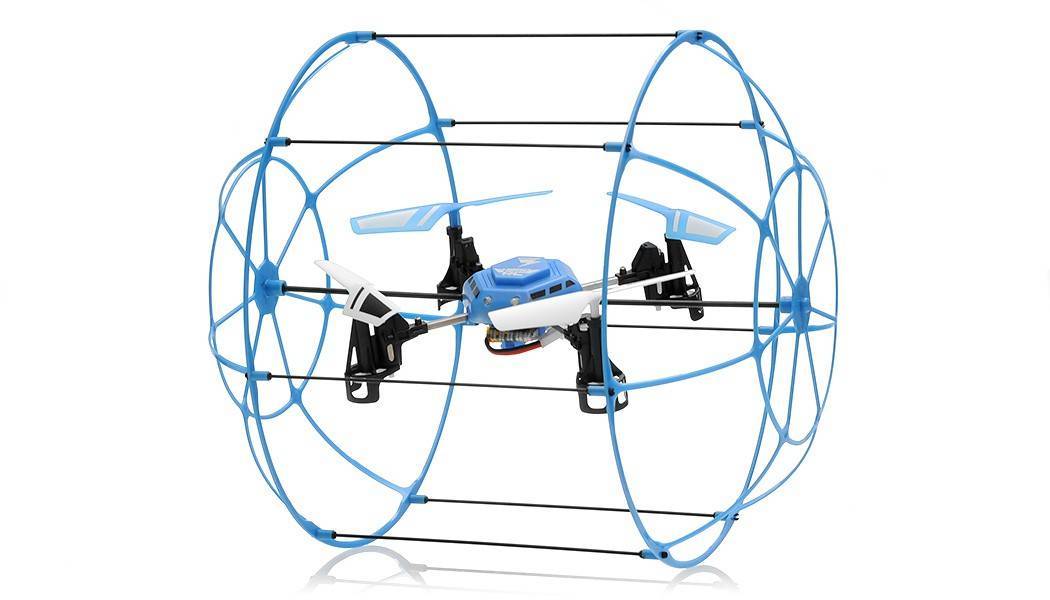

Встречаются оригинальные решения, когда рама защищает весь корпус агрегата, как у Sky Walker 1306 4 CH.

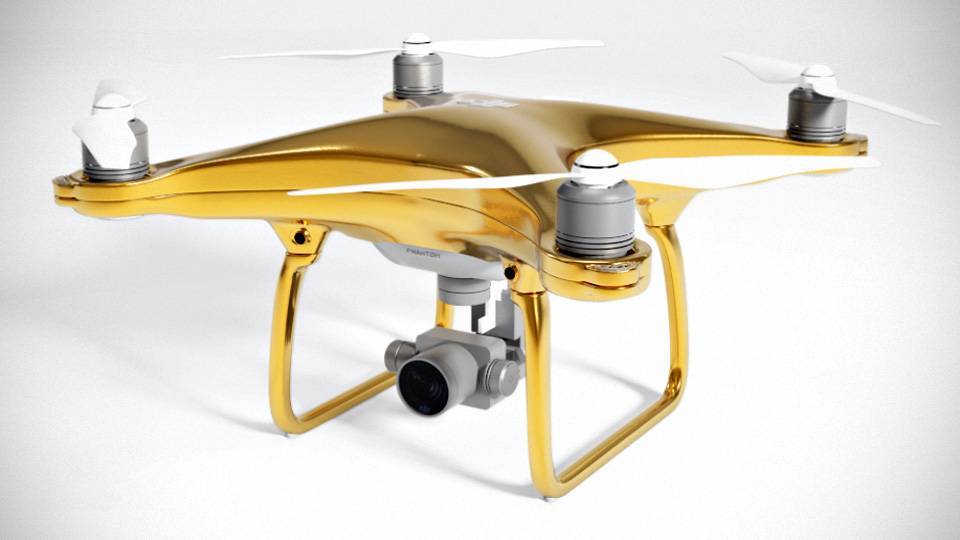

Цветовая гамма квадрокоптеров преимущественно белого или черного цвета. Ее можно разнообразить подсветкой или яркими линиями на корпусе.

Jupiter-H2 может находится в воздухе до двух часов, поскольку работает на водороде. Особенности дизайна обусловлены наличием 3-х литрового бака для топлива, расположенного по центру агрегата. Восемь винтов расположенных попарно и оснащены защитной рамой. Дрон способен доставлять грузы весом до 1,25 кг.

На паука-сенокосца похожа разработка ученых из Лаборатории интеллектуальных систем Федеральной политехнической школы Лозанны (EPFL). Научных работников вдохновило оригами. Квадрокоптер окружен складной сеткой из углеродного волокна.

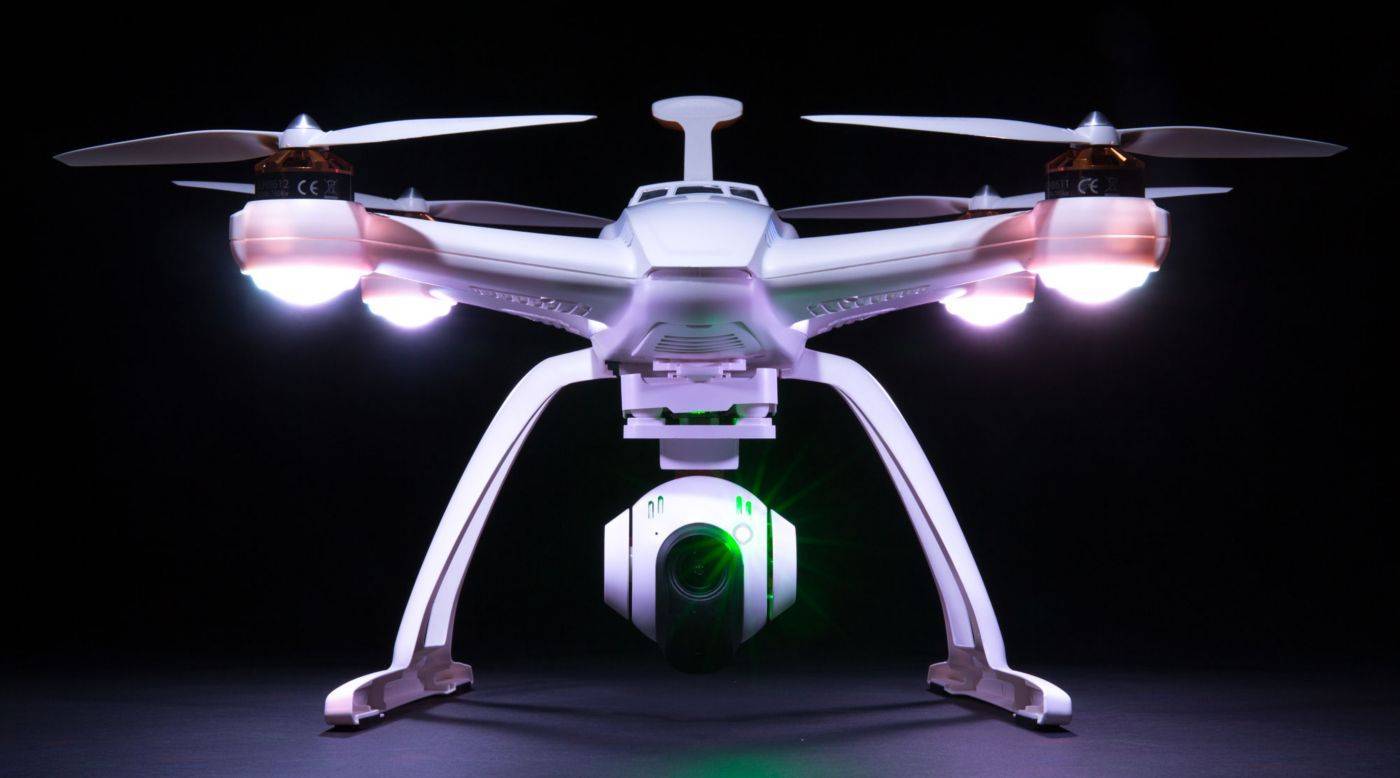

Mavic Pro Platinum напоминает космический корабль будущего, который издает на 60% меньше шума по сравнению с предыдущими моделями. Новинка оснащена двумя камерами и ориентирована для путешественников и фотолюбителей.

3 в 1 – это о Eyedea Pitta. Стартап способен функционировать как селфи-дрон, экшн-камера и камера безопасности. Выглядит он как теннисный мяч черного цвета. К нему отдельно крепится шапочка с четырьмя моторами.

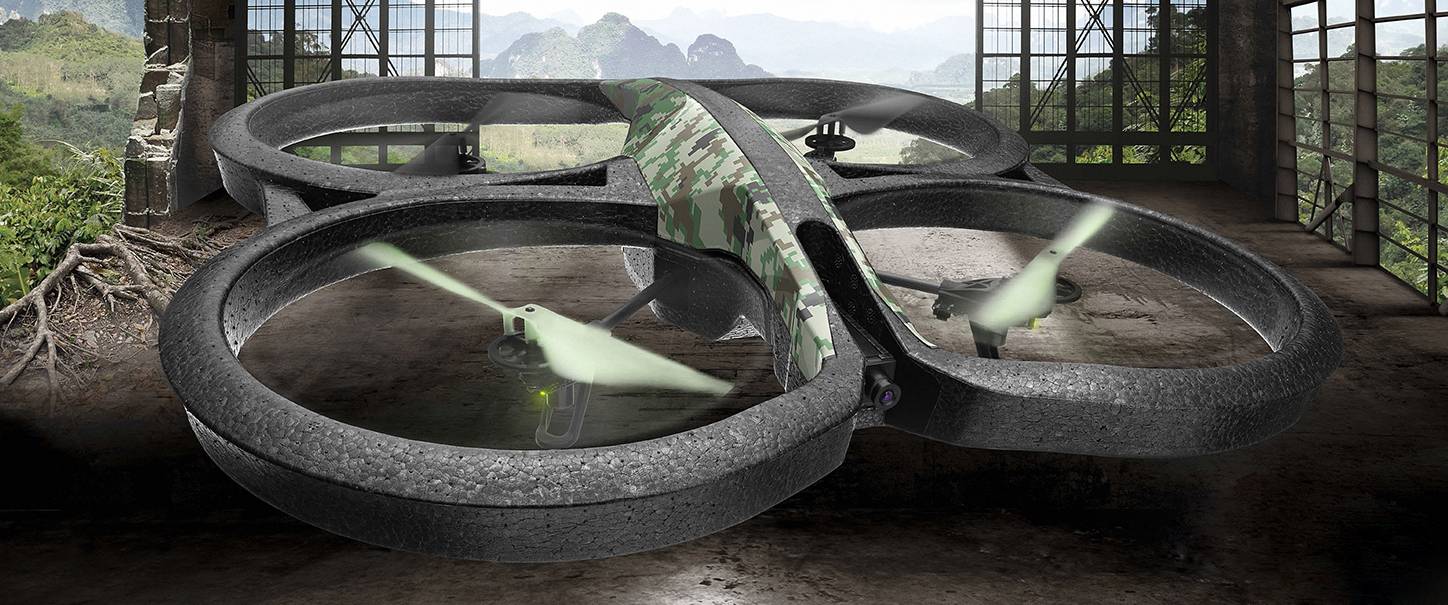

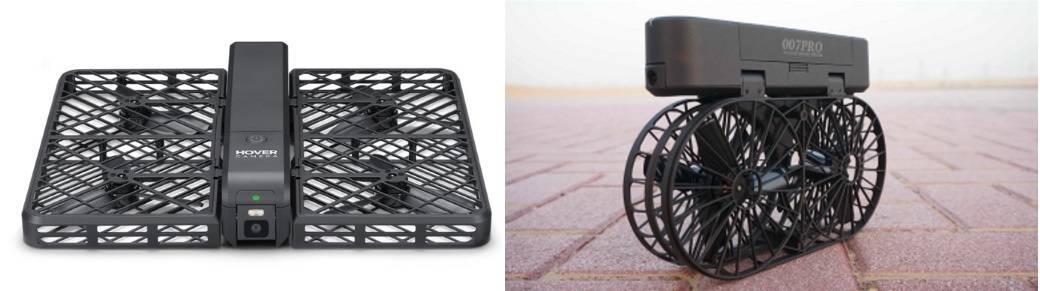

Оригинальные варианты дизайна коптера и защиты для винтов у Simtoo Moment drone и Hover Passport. Первый – клон второго. Только первый дешевле и оснащен закругленной защитой для винтов, а второй – с квадратной защитой и более дорогой.

Разработка квадрокоптеров: материалы корпуса

Квадрокоптер должен подниматься в воздух, поэтому их изготавливают из легких материалов. Премиум-класс и изделия для профессионалов делают из стекловолокна или/и из углепластика. Углепластик – гибкий материал, удобен в работе. Стекловолокно – жесткое и легкое, способно разрушиться от удара. Таким образом, из углепластика стоит делать раму, а из стекловолокна – монтажные пластины.

Раму также можно создать из алюминия, пластика или дерева. Идеальный вариант изготовления рамы – на станке с ЧПУ из карбона.

Сборка квадрокоптера: разработка деталей

Квадрокоптеры, сделанные методом литья пластика под давлением, отличаются повышенной прочностью. Поэтому такой вид пользуется большей популярностью по сравнению с другими способами изготовления.

Для создания корпуса для квадрокоптера методом литья, сначала корпус моделируется с помощью программного обеспечения на основе чертежей или отсканированной модели. По 3D модели корпуса разрабатывается мастер-модель. Пробный вариант можно создать из дерева, металла, гипса.

Следующий этап разработки новой модели – 3D печать деталей для квадрокоптера, которые сначала моделируются на компьютере.

Компания KLONA осуществляет мелкосерийное производство изделий из пластика любой сложности. Мы гарантируем качество изделий. Для того, чтобы заказать разработку квадрокоптера, свяжитесь с нашими менеджерами.

Квадрокоптер на радиоуправлении

Квадрокоптер (он же коптер и квадролет) представляет собой маленький летающий аналог вертолета. Он имеет четыре винта, которые вращаются в противоположном направлении. Если сравнивать квадрокоптер с обычным радиуправляемым вертолетом, то первый обладает лучшей плавностью движения, а также большей маневренностью. Кроме того, коптер отличается низкими показателями шума, он не создает сильных потоков воздуха. Это позволяет использовать устройство не только для съемок в воздухе, но и в помещении. К квадрокоптеру можно присоединить любую легкую камеру.

Вы можете приобрести квадрокоптер у нас на сайте.

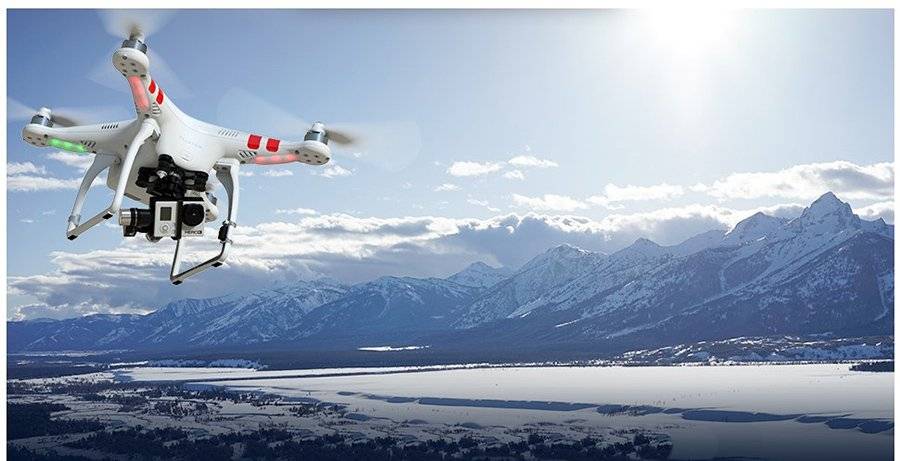

Особенности полетов зимой

Прежде чем начать фото- и видеосъемку в мороз, необходимо знать, как холод влияет на ваш летательный аппарат. Причем эти правила относятся практически к любой технике, не только к дронам. Поэтому по аналогии можно подготовить и другую электронику к зимнему периоду. Что же касается непосредственно квадрокоптеров, то рекомендации подойдут практически для любой модели – подготавливать их нужно одинаково.

Многих пугает низкая температура, но вместе с отрицательными моментами зима имеет и ряд преимуществ, которые могут сделать ваш дрон быстрее и маневреннее. Как известно, холодный воздух плотнее, чем теплый. С одной стороны, это влияет на заряд батареи (он быстрее расходуется и это сокращает время полета устройства). Но с другой – морозные потоки сделают беспилотник более мобильным, так что не стоит отказываться от полетов при отрицательной температуре.

Основные функциональные элементы

Квадрокоптер достаточно прост по конструкции. Внутри декоративного корпуса на силовой раме расположены:

  • литий-ионная батарея;
  • электронная начинка;
  • радиомодули, трансмиттеры для работы с сигналами дистанционного управления;
  • блок датчиков;
  • блоки преобразования напряжения (уровня или частоты).

Главные, самые заметные узлы квадрокоптера распложены на выносных ногах. Это электродвигатели. В зависимости от класса модели это могут быть бесколлекторные частотно управляемые изделия. В простых коптерах применяются классические коллекторные двигатели. На их валах устанавливаются лопасти, формирующие нисходящий воздушный поток.

Слайды и текст этой презентации

Слайд 1

Текст слайда:

Квадрокоптер- устройство и применение

Слайд 2

Текст слайда:

История создания и развития

Разрабатывались квадрокоптеры в 20-х г. Георгием Ботезатом, первый из них был испытан в 1922г. Вес – 455 кг. Но в дальнейшем полётов не происходило т.к. :- Сложная трансмиссия, быстро выходила из строя.- Двигался только с попутным ветром.-Не была стабилизирована, т.е. не устойчивой, тем более при ветреной погоде.

Родился 7 июня 1882Умер 1 февраля 1940

Слайд 3

Текст слайда:

Что такое квадрокоптер?

Беспилотный летательный аппарат с четырьмя пропеллерами, который управляется пультом дистанционного управления с земли. Как правило, на нём устанавливается мини-камера, позволяющая вести в полёте фото и видеосъёмку.

Слайд 4

Текст слайда:

Принцип работы

Винты создают общую вертикальную тягу. Синхронно регулируя обороты моторов, заставляют квадрокоптер подниматься вверх, зависать или опускаться

Слайд 5

Текст слайда:

Устройство квадрокоптера

Рама- деталь, к которой присоединяются все части и элементы квадрокоптера.

Особенности при выборе рамыПрочностьВесШассиЗащита

Слайд 6

Текст слайда:

Контроллер (мозг квадрокоптера)

Обеспечивает функцию координации, управления и стабилизации в полёте. К нему при помощи шлейфа подключается барометр, GPS, акселерометр и моторы.

Слайд 7

Текст слайда:

Моторы-двигатели

БесколлекторныеУстанавливается на дорогие квадрокоптеры. Обеспечивает хорошую тягу, долгую производительность, хорошую управляемость и стабильность полета.

КоллекторныеУстанавливается в основном на простых квадрокоптерах, подходят для лёгких аппаратов, т.к. им не хватает тяги. Минус в том, что быстро выходит из строя.

Слайд 8

Текст слайда:

Аккумулятор
В основном используются литий-полимерные (Li-Po) аккумуляторы. Хороши тем, что у них низкий уровень саморазрядки, возможностью пользоваться в большом диапазоне температур и стабильным разряжением.

Слайд 9

Текст слайда:

Пропеллеры

Самая расходная деталь квадрокоптера. Он образует энергию мотора в подъёмную силу. Пропеллеры бывают двух видов, как по часовой, так и против часовой стрелке. Также они бывают двухлопастные и трёхлопастные.

Слайд 10

Текст слайда:

Электронный регулятор скорости

Функцией регулятора является передача оборотов на мотор.

Слайд 11

Текст слайда:

Дополнительные элементы квадрокоптера

Камера – доп. Функция для фото и видеосъёмки

Слайд 12

Текст слайда:

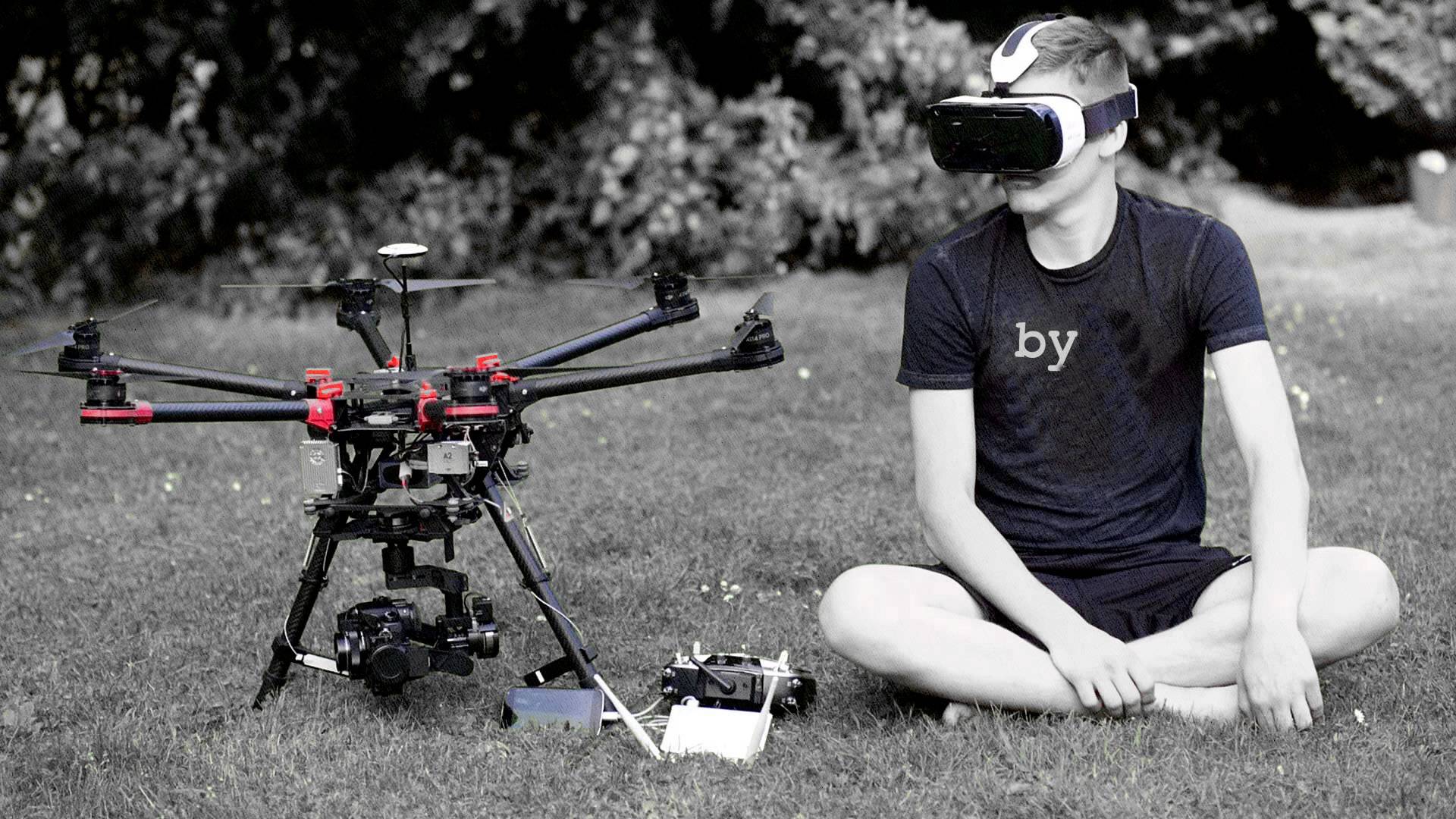

FPV шлем-очки

Устройство на которое передаётся видеопоток в реальном времени, которое отображается на встроенном экране. Благодаря FPV шлему создаётся реалистичное погружение в полёте.

Слайд 13

Текст слайда:

Космос

С июня 2017 года на Международной космической станции находится японский дрон IntBall, созданный для работы в условиях невесомости. Беспилотник работает автономно, но им можно дистанционно управлять с Земли. IntBall представляет собой сферическое устройство с встроенной камерой, он снимает фото- и видеоотчеты об экспериментах, проводимых на станции, тем самым экономя время космонавтов на орбите. В дальнейшем японские ученые планируют расширить функционал беспилотника – увеличить время работы дрона и научить его помогать команде.

Слайд 14

Текст слайда:

Съемки

Раньше для того, чтобы снять красивый вид с большой высоты, съемочной бригаде приходилось брать в аренду вертолет. С появлением коптеров задача заметно упростилась.

Слайд 15

Текст слайда:

Физкультура

Ученые из Австралии спроектировали беспилотник, сопровождающий человека во время бега. Роботренер не дает сбиться с ритма, подсказывая, какой скорости следует придерживаться, также у дрона есть режим, в котором с ним можно бегать наперегонки.

Слайд 16

Текст слайда:

Раскопки

В 2016 году с помощью квадрокоптера GoPro в Мексике было найдено древнее поселение. Благодаря дрону с тепловизором были отслежены участки с измененной температурой, где и оказались захоронения.

Слайд 17

Текст слайда:

А также….

ОхранаИскусствоРеклама и пиарСкотоводствоСфера обслуживанияПоиск людейПротивопожарные системыОхрана природы и доставка предметов первой необходимостиПоиск преступников и т.д

Умная начинка

Как гласит распространенное мнение в среде специалистов по аэродинамике, заставить летать сегодня можно даже кирпич. И квадрокоптер точно соответствует данному утверждению. Модель полностью управляется электроникой. Без нее добиться предсказуемого поведения летающей конструкции в воздухе было бы невозможно.

Главную роль в работе электронной системы управления квадрокоптером играет гироскоп. Именно этот датчик определяет крен в воздухе. На основании его показаний регулируется работа двигателей для стабилизации коптера в полете. Современные гироскопы способны определить изменение позиции конструкции в 6 степенях свободы.

Немалую роль играют и другие датчики системы. Именно они обеспечивают удобство управления летающей машиной и полезный функционал.

  1. Акселерометр. При помощи контроля ускорения дрон отслеживает свое смещение. Это дает возможность машине зависать в заданной оператором точке, поддерживая высоту. Дорогие модели способны отслеживать смещение ветром, возвращаясь на исходную позицию.
  2. Барометр. Очень полезный датчик для устройств с хорошей высотой подъема и автономностью. Оператору достаточно задать высоту полета (минимум или максимум) или зависания.
  3. Сонар. Пара из ультразвукового излучателя и приемника, устанавливаемая в дорогих моделях, значительно снижает аварийность. Дрон может самостоятельно контролировать процесс автоматизированной посадки, обходить препятствия, останавливаться перед стенами. Сонар может работать в паре с акселерометром, помогать соблюдать точную высоту зависания.
  4. GPS модуль. Присутствует в моделях специального назначения или дорогих развлекательных устройствах. По сигналам этого датчика дрон определяет свое местоположение. Оператор может задать траекторию полета, формировать модель патрулирования и многое другое.
  5. Камера. Сегодня популярность такого оснащения непрерывно растет. Современные камеры при малом энергопотреблении могут предложить хорошее качество картинки. В зависимости от стоимости коптера, предлагается разный функционал. Камера дрона может смотреть только вперед или оснащаться поворотным и фокусирующим механизмом.

Все данные, поступающие с датчиков, обрабатываются центральным процессором. Большинство солидных производителей коптеров создают собственные решения. В дешевых дронах устанавливаются простые чипы, вся программа в которые записывается без возможности изменения.

Дорогие модели строятся с использованием флеш памяти. Владелец в некоторой степени может программировать коптер, задавая модели поведения, схемы движения и многое другое.

Двигатели квадрокоптера

Двигатели квадрокоптера Ввиду того что основная нагрузка приходится на двигатели, они являются одним из расходных материалов, которые обычно стоят на втором месте по «убиваемости» после винтов (пропеллеров). Если конструкция коптера разборная, то заменить их несложно, нужно лишь найти соответствующую модель, и молиться, чтобы подобные еще были в наличии. В противном случае придется менять сразу несколько, дабы не ухудшить полетные характеристики.

Больше всего проблем возникает с механическими частями двигателей. Если они открытые, внутрь может попасть мусор, например, песок при посадке, и повредить аппарат.

К каждому двигателю (всего 4) присоединяются пропеллеры по одному сверху или снизу в зависимости от конструкции.

Назначение настройки при полете

Для чего нужна настройка квадрокоптера? Без нее дрон будет кренить на один борт и не сможет лететь в пункт назначения, определенный владельцем. Управлять полетом в таких условиях невозможно и есть риск привести беспилотник в негодность раньше времени. Те, кто не умеют обращаться с устройствами, списывают проблемы с полетом на заводской брак, низкое качество товара и на другие причины. На самом деле требуется установка настроек.

Как определить, нужно ли откалибровать квадрокоптер? Достаточно провести короткий полет, и просмотреть, как беспилотник ведет себя в пространстве.  Для этого устройство поднимается в воздух хотя бы на полметра. Если траектория полета хаотичная – ему требуется калибровка. Слишком низкая высота мешает настраивать машину. Квадрокоптер держится в воздухе благодаря воздушной подушке, которую создают винты.

Типы калибровки

Есть несколько видов триммирования:

  1. Механическое — при незначительном отклонении необходимо подкрутить регулятор тяги;
  2. Автоматическое –если нужно сместить триммер на 5 позиций и больше. Устройство настраивается с пульта дистанционного управления.

Механическая калибровка квадрокоптера требует всего нескольких минут, а вот автоматическую выполнять сложнее и дольше. Выполняется работа с переключателями. Один раз откалибровать устройство иногда мало и требуется калибровка до тех пор, пока беспилотник не встанет в нужное положение. При наклоне влево треммирование выполняется в правую сторону для равновесия.

Подготовка устройства к полету

Перед тем, как запустить дрон, нужно выполнить несколько простых шагов:

  1. Вставить аккумулятор внутрь устройства без включения. (не относится к моделям, со встроенной батареей);
  2. Чтобы настройка прошла быстрее, требуется поставить дрон на ровное место (к примеру на стол);
  3. Далее нужно взять квадрокоптер в руки и включить его, а затем поставить на поверхность;
  4. В новых моделях синхронизация гироскопов занимает примерно 10-20 секунд.

Триммер

Джостики для квадрокоптера обычно имеют стандартные кнопки и функции:

  1. На джостике есть правый и левый стики. В правом – вертикальное перемещение дрона и наклон вперед, а в левом – горизонтальное передвижение;
  2. Верхняя левая кнопка отвечает за переключение скорости;
  3. Верхняя правая кнопка – поворот устройства на 360 градусов;
  4. Слева по направлению от правого стика – переключатель движения «вперед-назад»;
  5. Переключатель режимов находится под правым стиком.
  6. Кнопка включения и выключения квадрокоптера располагается в центре джостика.
  7. Под кнопкой включения – дислпей, отвечающий за расходы. Высокие расходы для быстрых полетов, низкие- для малой высоты.

Определение проблем

Как выполнять триммирование исходя из положения дрона в пространстве? Есть несколько основных проблем во время полетов:

  1. Если наблюдается крен в правую или левую сторону, то проблема в правом рычаге и требуется регулировка по крену.
  2. Если устройство без команды пользователя наклонилось вперед, а потом назад и в обратном порядке, выполняется регулировка по тангажу левым стиком.
  3. Если в движении есть и крен и наклон, настраивать нужно оба стика.

Триммирование позволяет настроить полет, чтобы избежать столкновений с домами и деревьями. Это не только продлит срок службы квадрокоптера, но и обезопасит окружающих людей. Вся информация о том, как откалибровать конкретный беспилотник указана в инструкции по эксплуатации. Также в ней есть сведения о том, требуется ли калибровка для дрона. Но, в некоторых моделях, особенно тех, что относятся к категории бюджетных, инструкция отсутствует.

Рекомендуем проводить калибровку, так как она поможет по крайней мере, познакомиться с джостиком и привыкнуть к стикам. Лайфхак от любителей квадрокоптеров: рекомендуется сразу переходить на высокие расходы, не засиживаясь на низких, чтобы привыкнуть к чувствительности стика.

Виды квадорокоптеров по используемым источникам питания

Квадрокоптеры на бензиновой основе

Квадрокоптеры с двигателями внутреннего сгорания решают одновременно два главных вопроса в литий-ионных аккумуляторах. Продолжительность полета в такой разновидности при некоторых обстоятельствах может достигать солидных трех часов. Более того, топливные запасы для таких двигателей можно пополнять в любые моменты, причем всего лишь нескольких минут.

Однако о компактности в таких случаях можно позабыть, поскольку бензиновые двигатели обладают внушительной массой и габаритами. Но самым основным недостатком в таких летательных аппаратах является оглушительный шум, который издают двигатели в процессе перерабатывания ими топлива. Кроме того, в случае авиакрушения, да еще в неблагоприятной обстановке, может образоваться потенциальная опасность для окружающих, поскольку бензин является легко воспламеняемым веществом.

Квадрокоптеры на гибридной основе

Такая разновидность квадрокоптеров обладает на своих бортах одновременно двумя двигателями — бензиновым и электрическим. Каждый из них занимается выполнением своих ролей в полете. Так, двигатель внутреннего сгорания занимается набором высоты и скоростью. Тогда как электрическому двигателю остается заниматься маневренностью и поворотами.

Квадрокоптеры на водородной основе

Такая разновидность дронов была разработана не так давно. Да и вообще чрезвычайно малая численность компаний занимается разработками квадрокоптеров на водородных топливных элементах.

Квадрокоптеры такого типа собрали все достоинства других моделей. Среди них долгая продолжительность полета (приблизительно четыре часа), а также быстрая дозаправка топливом. Кроме того, они не издают излишних шумов и не вредят окружающей среде как в случаях с бензиновыми квадрокоптерами. Единственным недостатком, присущим этим аппаратам, является их колоссальная стоимость, которая может отпугнуть большую часть потенциальных покупателей.

Квадрокоптеры на солнечных батареях

Такая разновидность квадрокоптеров практически ничем не отличается от обычных. В них также имеются литий-ионные аккумуляторы, но с добавлением солнечной панели. Теоретически такие летательные аппараты должны быть фаворитами среди прочих дронов, поскольку они обладают практически неограниченной длительностью полета, и нет необходимости все время их дозаряжать.
