Как самостоятельно подключить ресивер Триколор к телевизору

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

  1. Кабельное подключение – аббревиатура С на коробке.
  2. Наземный ресивер – буква Т.
  3. Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

  1. HDMI кабель.
  2. Антенный высокочастотный выход.
  3. Тюльпан.
  4. Провод SCART

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Как подключить Триколор к телевизору

Отдельного внимания заслуживает соединение по Wi-Fi. Чтобы воспользоваться данным подходом и подключить Триколор ТВ самостоятельно к телевизору, понадобится:

  1. включить раздачу Wi-Fi;
  2. открыть меню ресивера и переключиться в настройках на подраздел «интернет»;
  3. указать в качестве задействованного типа соединения «беспроводное»;
  4. выбрать среди открывшегося списка сетей подходящий для подключения к интернету вариант;
  5. ввести пароль от выбранного соединения, если это потребуется;
  6. дождаться сообщения о подключении к интернету;
  7. обновить ресивер до актуального уровня (текущий уровень указан в настройках, актуальный – в соответствующем разделе на сайте);
  8. нажать красную кнопку пульта управления телевизором.

При использовании зашифрованного соединения следует выбрать в перечне предложенных подключений пункт «добавить сеть» и просто следовать инструкциям системы.

Поделиться в соц.сетях

Как настроить цифровые каналы на телевизоре SamsungКак вставить смарт карту в приемник триколор<index>

Покупку оборудования для спутникового телевидения у лицензированного дилера обычно включает и услуги по установке, подключению и настройке Триколор. Но не все абоненты покупают антенну и тарелку у официальных распространителей. Некоторые обращаются в крупные торговые сети, что автоматически влечёт дополнительные расходы на приглашение мастера для подключения ТВ. Приходится задумываться о правильном монтаже и настройке и тем, кто решил переехать и установить комплект в другом месте.

В подобных ситуациях есть только 1 способ сэкономить: подключить оборудование самостоятельно. Если подойти к данному процессу с умом, окажется, что в нём нет ничего сложного. Но стоит заранее подготовиться к тому, что на него уйдёт немало времени. Установить тарелку и настроить телевидение «за час» не получится. Не помешает и помощь друга, который сможет подсказать, куда повернуть антенну, чтобы поймать стабильный, чёткий сигнал со спутника.

Подключение второго телевизора к ресиверу Триколор

Чтобы принимать сигнал с одной тарелки на 2 телевизора, понадобится иметь комплект и ресивера и приставки-клиента. При этом настройка и поиск телеканалов в данном случае окажется значительно проще, чем при использовании упомянутого выше Cl+ модуля.

Чтобы активировать телевидение, потребуется:

  1. присоединить антенну к приставке, объединить технику в единую сеть и соединить через тюльпан мониторы (можно использовать другой тип кабеля);
  2. настроить главный ресивер, установив все нужные, доступные каналы;
  3. повторить процедуру настройки на приставке-клиенте;
  4. сохранить изменения.

Важно помнить, что порядок настройки обязан быть именно таким, как указанно выше. Сначала следует подготовить основной приёмник, потом заняться дополнительным

В случае изменения данной последовательности добиться положительного результата будет практически невозможно.

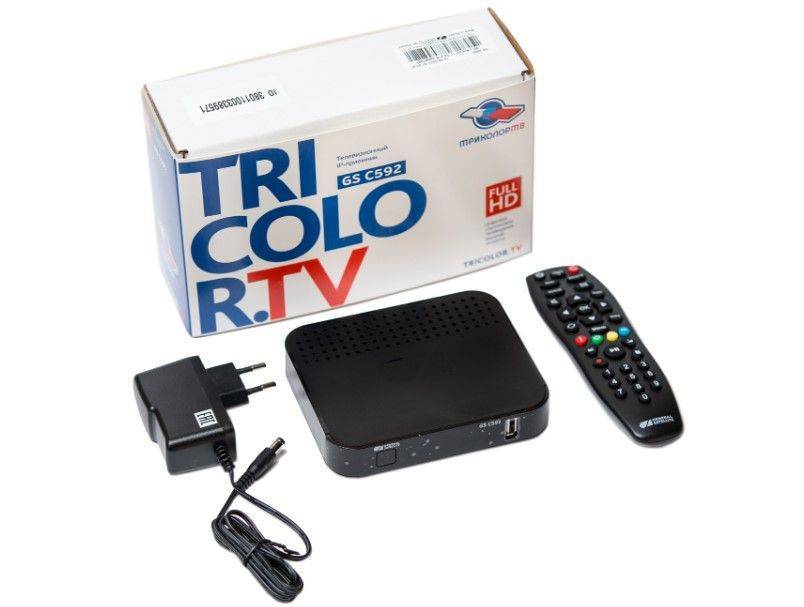

Что входит в комплект Триколор

В стандартный пакет для подключения входят спутниковая антенна, ресивер, карта доступа, кабель и соединения

При покупке оборудования важно обращать внимание на технические характеристики и модель, чтобы понимать, какое именно оборудование подойдет для вашего телевизора или ноутбука

Спутниковая антенна – тарелка, необходимая для приема и передачи радиосигналов между станциями и спутником, является одним из основных компонентов комплекта оборудования для подключения Триколор ТВ. Различаются они по диаметру и подбираются в зависимости от месторасположения абонента – для Центральных районов подойдет диаметр около 50 — 60 см, для отдаленных – от 60 и до 100 см. Во всех регионах очень популярна модель SUPRAL, которая обеспечивает пользователям высокое качество сигнала.

Ресивер цифрового телевидения – устройство, принимающее сигнал, декодирующее его и преобразующее в цифровой сигнал для вывода через разъем HDMI, и передающее его далее на телевизор.

При выборе важно обращать внимание, чтобы выбранная модель содержала:

  • комфортное меню настроек;
  • необходимое количество разъемов, чтобы была возможность подсоединять кабеля от интернета, телевизора, аудиосистемы, антенны, флешки;
  • поддержку стандартного вещания;
  • пульт управления.

Кроме основных составляющих, в комплект оборудования входит карта доступа для декодирования сигналов, которая дает возможность смотреть любимые телеканалы.

Кабеля для подключения спутниковой антенны и соединения приемника с телевизором лучше подобрать отдельно, в зависимости от расстояния расположения антенны.

Как подключить систему «Триколор ТВ + эфирные цифровые каналы»

При подключении нескольких телевизоров с разной частотой просмотра, лучше всего устанавливать смешанную систему. Так, на наиболее часто работающем ТВ будет максимальный охват каналов, а менее просматриваемые телевизоры будут автоматические подключены к единому пакету, которые можно будет смотреть на халяву.

Подключить базовый пакет можно без дополнительных затрат. После оплаты пакета будут доступны те телеканалы, которые есть в данном тарифе.

Такие каналы могут транслироваться по 3 разным мультиплексам, которые включают:

  1. РТРС 1;
  2. РТРС 2;
  3. РТРС 3.

Абонентская плата за подключение этих пакетов не происходит, позволяя смотреть платные каналы бесплатно на Триколор тв.

Как подключить пакет детский на Триколор тв? Годовая подписка на такой пакет стоит 1200 рублей. Очень часто на данный пакет с детскими каналами бывают акции, скидки.

Как подключить ресивер Триколор к интернету

Существует возможность проводного и беспроводного соединения.

В статье вы узнаете, как подключить ресивер к двум телевизорам

Проводное

Проводное подключение производится при помощи интернет кабеля, который вставляется в соответствующее гнездо ресивера. В этом случае происходит автоматическое подключение. После этого следует открыть раздел «Настройки» и выбрать тип соединения, в данном случае — проводная сеть. О том, что соединение произошло правильно, пользователь узнает из соответствующей надписи на экране. Если настроить не удается, следует обратиться к специалисту или попытаться установить соединение вручную.

Для этого выбирается кнопка «Изменить настройки сети», далее нажимается «ОК». После этого следует отменить команду «Определять настройки автоматически» и вновь нажать «ОК».

Далее выбирается «Изменить» и действие подтверждается нажатием «ОК».

Производится ручная установка сетевых настроек и нажимается «Сохранить» и «ОК».

В данном видео вы узнаете, как подключить ресивер:

Данные о настройках можно получить у специалиста устанавливавшего оборудование или своего интернет провайдера. Чтобы отменить все действия и вернуться к автоматическому подключению, следует выбрать «Отмена» и вновь нажать «ОК».

Беспроводное

Подключение производится с помощью Wi-Fi роутера, предварительно необходимо проверить его настройки. Следует включить функцию поддержки протокола DHCP. В настройках интернета выбирается «беспроводная сеть Wi-Fi». Затем выбирается название сети пользователя в открывшемся списке. При необходимости вводится пароль, «Подключить» и «ОК».

На экране должно появиться сообщение об успешном подключении. Скрытую сеть можно добавить выбрав пункт «Добавить сеть». Далее вводится название сети, тип шифрования, пароль и выбирается кнопка «Подключение», «ОК».

Подключение антенны

Это самая простая часть. Для соединения устройств необходимо:

Процесс подключения довольно прост. Необходимо:

Для того чтобы произвести правильное соединение двух приёмников, нужно перейти в раздел сети и выбрать «сервер». Есть варианты, когда необязательно подключать ресивер триколор к телевизору. Достаточно будет антенны, устройства, на котором есть функция Смарт, специальная карта и модуль.

В этом случае, чтобы произвести подключение, необходимо:

После произведённых действия должна появиться картинка. Если этого не произошло, то необходимо вызывать телемастера. Сделать это можно по номеру 88005000123. Работа специалиста платная.

Способы подключение ресивера к телевизору

В комплектации приставки идет кабель с адаптером для подключения к электросети и переходник для соединения с телевизором (не всегда). До покупки оборудования, посмотрите, какие разъемы есть в самом ТВ. В большинстве моделей Самсунг, LG они выведены на заднюю или боковую панель.

Всего выделяют 7 вариантов подключение ресивера к телевизору: RCA, Scart, HDMI, DVI/D-SUB, LAN, CAM-модуль, антенный вход.

Общая схема подключения

Отдельное устройство (приставка) подключается сразу к источнику сигнала, электросети, телевизору. Общая схема подключения ресивера к ТВ следующая:

  1. До соединения всех устройств в одну цепь отключите их от сети.
  2. Соедините приставку и телевизор через выбранный разъем.
  3. Подключите антенну или кабель (источник сигнала) к приставке. Для этого предусмотрен отдельный вход.
  4. Включите все оборудование. Запустите автоматическую настройку канала.

При правильном подключении ресивера к телевизору каналы настроятся быстро и сразу будут доступны 20 бесплатных телепередач. Если вы платно подключились к Интернету и ТВ от оператора, предлагающего услуги в вашем доме, например, Триколор, специалисты обязаны сами соединить и запустить оборудование.

Через разъем RCA

Классическое подключение старых ТВ идет через тюльпаны или RCA разъем. Таким же способом раньше подключались DVD-приставки и прочее оборудование. С каждого края кабеля предусмотрены три разъема: красного, белого и желтого цвета. Желтый для подключения ресивера к телевизору через тюльпаны не потребуется. Красные и белый провод – аудиосигналы.

В телевизоре и приставке разъемы для тюльпана подкрашены такими же цветами. Дополнительно все они имеют свою маркировку. Максимальное качество, которое можно получить при таком варианте передачи цифровых каналов – до 1080р.

Через Scart

Широкий плоский разъем в телевизоре подходит для приема цифрового сигнала. Вариант Scart оснащен с одного края широким разъемом, с другого, где приставка, тюльпанами. Это более компактный и быстрый способ присоединения тюнера к ТВ.

Подключение через HDMI

Современные вариант организации цифрового телевидения – использование HDMI кабеля. Это коаксиальный провод с высокой пропускной способностью. Подключение ресивера к телевизору через HDMI позволяет смотреть телеканалы с разрешением Full HD.

Присоединение оборудования через DVI/D-SUB

Мощные, качественные ресиверы, применяемые и для Смарт ТВ, имеют видеоадаптер. Он обеспечивает высокую скорость передачи сигнала, качество звука и изображения. В роли переходника можно использовать шнур для подключения классического монитора и системного блока персонального стационарного компьютера.

Схема подключение LAN

Универсальные Smart приставки оснащены разъемом для подключения к Интернету – LAN. Передача данных осуществляется по технологии IPTV. В ней не предусмотрена кодировка и декодировка сигнала. Он передается напрямую, что влияет на высокое качество изображения и звука.

Чаще всего IPTV предлагают сотовые операторы, проводящие Интернет и цифровое ТВ в многоэтажных домах. При этом прямого подключение телевизора к сети не требуется. Для этого применяется отдельный кабель, проведенный в квартиру.

Как подключить CAM-модуль

Спутниковые ресиверы оснащаются CAM-модулями. Они позволяют смотреть не только 20 базовых каналов, но и подключать пакетные предложения от выбранного оператора. По сути, САМ-модуль – карта, устанавливаемая в ресивер. Дополнительного подключения она не требует.

Соединение через антенный вход

Антенны и спутниковые тарелки можно подключить через RF IN разъем. Он универсальный и подходит для аналогового и цифрового телевидения. Такой круглый вход присутствует на всех тюнерах, вне зависимости от года их выпуска и комплектации.

Особенности подключения к телевизорам разных марок

Рассмотрим, как подключить Триколор ТВ к телевизорам разных марок и какие отличия существуют.

LG

Телевизоры марки LG я пользуются большим успехом у покупателей. Подключить цифровое вещание несложно:

  • В настройках выбрать спутниковую антенну.
  • Найти спутник компании, который указан в документации.
  • Определиться с настройками – одиночный конвертер, питание 10700, частота транспондера обычно 12220 МГц.
  • Выбрать автоматический поиск каналов.
  • В настройках звука установить параметр MPEG.
  • Обесточить телевизор на время.
  • Включить оборудование, оставить его включенным до полной загрузки каналов.

Подключение четырёх телевизоров.

Для реализации данного замысла, предложу следующие варианты:

1. Назову первый вариант условно «два по два». Вот схема.

Реализовав данную схему, платить нужно только две абонентские платы на четыре телевизора.

2. Следующий способ разводки спутникового сигнала на четыре телевизора, с модулями условного доступа или отдельными ресиверами на каждый телевизор. Абонентская плата у каждого ресивера своя. При данной схеме, какие-то телевизоры можно подключить к провайдеру «Триколор ТВ», другие к «НТВ ПЛЮС».

Ещё больше телевизоров можно подключить к спутниковой антенне используя мультисвитч.

Приведу схему подключения 8 точек к спутниковой антенне направленной на спутник Eutelsat 36A, с которого вещают российские операторы спутникового тв, «НТВ-ПЛЮС» и «Триколор ТВ».

Таким образом, схема подключения Триколор ТВ, зависит от конкретных задач. За реализацию простых вариантов, можно вполне взяться самому. Однако, как и в любом деле, есть свои нюансы, которые требуют определённых знаний и навыков.

Статья добалена: 2019-09-24 12:36:47

Спутниковое телевидение от Триколор ТВ пользуется огромной популярностью на территории России. Установка оборудования не занимает много времени, а стоимость ежемесячного обслуживания не высокая. При использовании услуг компании, как правило, не возникает никаких сложностей. В данном деле главное соблюдать рекомендации по эксплуатации оборудования. Перед тем, как подключить Триколор ТВ самостоятельно к телевизору внимательно ознакомьтесь с инструкцией. Это исключит вероятность появления ошибок в процессе использования.

Настройка модуля CI Триколор на телевизоре

Перед тем как в телевизоре подключить CAM-модуль, необходимо посмотреть, соответствует ли оборудование предъявляемым требованиям.

Антенна должна ловить поступающие со спутников частоты. Если сигнал есть, для слота CI не придется выставлять настройки. Система будет функционировать в автоматическом режиме.

После этого следует посмотреть на слот, необходим CI+. Он является новой версией, провайдер переходом на такую технологию защищает данные от копирования. Это значит, что не все передачи можно будет записать, а только те программы, на которые дано разрешение.

Владельцы телевизоров LG могут заметить, что в системе не появляется список каналов. Потребители начали сталкиваться с трудностями, когда начали выбирать каналы, используя быстрый поиск. Это происходит из-за того, что телевизоры LG некорректно воспринимают сигналы. Сложности возникают с техникой 2014-2018 гг. выпуска.

Возможности приставки Триколор

Современные тюнеры провайдера обладают большим спектром возможностей. Перед тем как подключить приставку Триколор, клиенту необходимо изучить список доступных устройств и их функционал. Основные возможности большей части моделей:

  • просмотр каналов в форматах SD, HD или UHD;
  • подключение к Интернету;
  • онлайн-просмотр каналов;
  • родительский контроль;
  • просмотра фотографий и видео с накопителя;
  • запись передач;
  • доступ к играм и приложениям на телевизоре;
  • приложение Телегид и другое.

Подробный список опций можно найти в руководстве пользователя для конкретной модели устройства.

Как подключить ресивер Триколор к телевизору через тюльпан

Сегодня подключить спутниковое телевидение можно с помощью различного оборудования, но все будет зависеть от того, какой марки у вас телевизор и какие устройства он поддерживает. Оборудование Смарт Триколор ТВ в зависимости от модели поставляется с разным набором портов.

Большим спросом у абонентов пользуется подключение через композитный кабель RCA Jack «тюльпан». Интерфейс имеет разрешение до 1080р, чего достаточно для нормальной работы спутникового телевидения. Этот кабель совместим практически со всеми моделями телевизоров.

Внешне RCA-интерфейс выглядит как «тюльпан», имеет три разноцветных кабеля — белого, желтого и красного цветов, которые необходимо вставить в соответствующие гнезда выхода на телевизоре и приемнике. На панели соответствующие порты могут быть выделены цветовой гаммой или буквенными изображениями – Pr, Pb и Y, это зависит от модели и комплектации ресивера.

Подключение Триколор к телевизору Самсунг, Филипс, Хайер, Панасоник, HITACHI и другим моделям через ресивер с помощью соединения «тюльпан» выполняется в такой последовательности:

  • подключить кабеля белого, красного и желтого цвета в соответствующие разъемы ресивера;
  • включить в сеть телевизор;
  • найти в настройках «Поиск» и запустить его;
  • на экране должна появиться надпись «Нет сигнала», которая определяет правильность выполненных действий;
  • произвести настройку каналов при помощи кнопок A/V, расположенных на пульте управления.

Интерактивное ТВ от провайдера Ростелеком

На сегодняшний день большим спросом стали пользоваться приставки компании Ростелеком. Это оборудование позволяет смотреть интерактивное ТВ идеального качества, пользователь может подобрать себе максимально интересный пакет, а также покупать дополнительные услуги.

Схема, как подключать Ростелеком к телевизору:

  1. Подсоединить провод DC 12V к нужному разъему устройства, но в розетку не включать.
  2. Интернет кабель подсоединить к разъему LAN.
  3. При помощи HDMI кабеля подсоединить приставку к телевизионной панели.
  4. Включить технику в сеть.
  5. Далее перевести ТВ в режим HDMI.
  6. На мониторе появится окно, туда нужно будет вбить регистрационную информацию (пароль, логин), все эти данные заранее должен предоставить провайдер.
  7. После внесения данных нажать «Да».
  8. Если подключение и настройка выполнены точно по инструкции, то больше настраивать ничего не придется, после введения данных абоненту станет доступно цифровое телевидение.

Инструкция подходит для большинства современных моделей: Самсунг, Филипс, Тошиба.

Как подключить два или более телевизора

Чтобы передать сигнал на два монитора или более, поступают двумя способами.

Сравнительная таблица: «Способы подключения»

ВариантыПодводка канала через антеннуЧерез разделитель (спутниковый абонентский разветвитель)
Отображение каналовКоличество каналов на всех ТВ будет одинаковымТрансляция ведется асинхронно, но количество каналов на дополнительных ресиверах отображается не в полном объеме (радиоканалы пропадают).
Что нужно приобрести
  1. Специальный конвертер (двойной, тройной и т.д.) с несколькими выходами для антенных проводов;
  2. Провода нужной длинны (RG-6) по количеству экранов;
  3. Двухтюнерный приемник-сервер и дополнительные приемники-клиенты (IP);
  4. Кабели UTP «витая пара».
  1. Приемники (двухтюнерный сервер и клиенты);
  2. Один антенный кабель нужной длины (до разделителя) и обычный конвертер;
  3. Разделитель (для нескольких экранов с частотой как у тюнера).
Процесс передачи сигнала (схема)Изображение передается на каждый тюнер по отдельному кабелю. Главный ресивер соединяется с остальными витой парой. Все экраны подключаются дополнительными проводами к ресиверам. Передачи отображаются независимо друг от друга.Сигнал идет по главному кабелю, далее он разделяется по двум (и более) каналам. Каждая часть ветки напрямую подключается к приемнику.
ПримечаниеЕсли такой вариант не устраивает (ремонт, много проводов, проводка уже есть, но она не рассчитана на несколько ТВ), устанавливается несколько комплектов Триколор. Плата соответственно увеличивается кратно.Функцию разделителя выполняют дополнительные разъемы на приставке. Остается приобрести нужный длины провод (HDMI, тюльпан, скарт) и подключить к мониторам (для смежных комнат, например).

Настройка производится поочередно, начиная с главного ресивера. Последовательность действий были описаны выше.

Схема для четного количества телевизоров

Триколор предлагает так называемые системы клиент-сервер. Они состоят из главного и ведомого ресивера. К каждому из них подключается один телевизор. Система клиент-сервер:

  • стоит дешевле двух отдельных ресиверов;
  • работает с одной карты, следовательно, абонент не платит двойную плату за пакеты услуг.

Для подключения одной системы требуется два выхода с конвертера антенного блока. Таким образом, при существующих предложениях технических решений, можно подключить 4 телевизора к одной антенне Триколор без особых проблем. Шесть выходов конвертера означают возможность использования трех систем клиент-сервер и, соответственно, 6 ТВ в разных комнатах.

Как подключить Триколор на 2 телевизора

Так как в современных квартирах чаще всего находится больше одного телевизора, пользователи стараются распространить сигнал от приставки на несколько устройств. Самым простым методом добиться желаемого представляется подключение к ресиверу кабеля от двух телевизоров. Но при этом оба устройства всегда будут показывать один и тот же канал.

Избавится от таких неудобств поможет специальный ресивер, приобретаемый у компании-поставщика услуг. Также можно воспользоваться услугой «Мультирум», позволяющей распространить сигнал от спутниковой тарелки на несколько комнат. Подключить услугу можно в онлайн-сервисе или по телефону.

Подключение тарелки к двум телевизорам

Схема подключения в данном случае мало чем отличается от настройки телевидения для одного ТВ. Необходимо подсоединить все оборудование в одну сеть, последовательно подключив к двухканальному ресиверу телевизоры. Настройка сигнала при этом осуществляется на каждом аппарате отдельно.

Подключение через Wi-Fi-роутер

Такой формат синхронизации позволяет транслировать сигнал на мобильные гаджеты – планшеты, смартфоны и ноутбуки. Процедура подключения аналогична предыдущему способу, с той лишь разницей, что между приставками появляется посредник – Wi-Fi-роутер.

Синхронизация происходит также по UTP-кабелю. В качестве сервера выбираем имя роутера, а не приставку GS С5911. Для просмотра контента на мобильных устройствах потребуется установка .

Подводя итог, следует заметить, что подключение ресивера к телевизору не составит труда, так как в комплекте всегда есть подробная пошаговая инструкция, к тому же, как отмечалось ранее, на сегодняшний день этот процесс максимально упрощен и автоматизирован.

Как подключить телевидение Триколор без спутниковых ресиверов

Если в доме абонента телевизоры закреплены на стене с помощью кронштейна, и нет места для того, чтобы установить ресивер «Триколор ТВ», либо абонент желает управлять телевидением «Триколор ТВ» только одним пультом от телевизора, то предлагается установить Cam-модуль (модуль условного доступа DRE-Crypt MPEG-4) или головную станцию.

Чтобы подключить телевидение «Триколор ТВ» при помощи Cam-модуля необходимо, чтобы телевизор поддерживал формат DVB-S/S2 MPEG-4 и имел CI-слот (Common Interface).

В данном случае распределительная сеть строится так же как и для подключения «Триколор ТВ» на спутниковых ресиверах.

  1. Специальный интерфейс телевизора через телевизионную сеть нужно подключить к тарелке.
  2. Cam-модуль устанавливается в CI-слот телевизора, в меню телевизора нужно прописать настройки вещания телевидения «Триколор ТВ».
  3. Подключение «Триколор ТВ» произведено успешно.
  4. Управление каналами спутникового телевидения производится через дистанционный пульт от телевизора.

Подключение телевидения «Триколор ТВ» с помощью телевизионной спутниковой головной станции — задача не из легких, да еще и более дорогостоящая. В данном случае сигнал с тарелки (спутниковой антенны) будет подаваться на головную станцию, в которой он конвертируется в кабельный цифровой формат DVB-C.

  1. С головной станции через распределительную телевизионную сеть сигнал будет подаваться на антенный вход в телевизоре.
  2. Настраивать каналы на телевизоре нужно обычным поиском каналов через основное меню.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
