Как самостоятельно сделать споттер из микроволновой печи

Споттер своими руками из микроволновки

Мы описали изготовление своими руками одного из вариантов конструкции точечной контактной сварки. Хотя с такой же легкостью на основе того же силового трансформатора от микроволновки можно сделать и другие схемы, в том числе и споттер для проведения кузовных сварочных работ на автомобиле. Для этого вместо стационарных прижимных контактов делаем удлиненные гибкие контакты, используя все тот же медный изолированный провод сечением 50 мм в диаметре, но уже длиной не менее 2 метров на каждый сварочный электрод. Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки.

А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.

Если у вас есть свой опыт по изготовлению и применению самодельных сварочных аппаратов контактной точечной сварки, то поделитесь им в блоке комментариев.

Делаем из сварочного аппарата

Аналогичную конструкцию можно сделать из сварочного аппарата полуавтоматического типа

Важно — в дальнейшем использование устройства для других работ будет затруднительно. Проблема – ограниченное времени подачи импульсного тока, что приведет к некачественному точечному шву

Так как трансформатор с требующимися характеристиками уже есть – нужно сделать новый блок управления. Возможные варианты:

  • реле, рассчитанное на нужное время срабатывания;
  • схема управления на тиристорах;
  • установка симисторов, обеспечивающих лучший контроль времени.

Схемы подбираются индивидуально, так как в отличие от споттера из комплектующих микроволновки, параметры трансформатора в сварочном аппарате изменить проблематично. После сборки нужно провести испытания, проверив длительность импульса и качество приваривания к металлической поверхности.

Электрическая часть

СВЧ печь излучает магнитные волны миллиметровой и сантиметровой длины. Они хорошо прогревают предметы, через которые проходят, но для сварки совершенно не годятся, поскольку электрическую дугу на электроде, получить невозможно. Замена обмотки позволяет подавать на электрод споттера постоянный ток большого значения. В гараж для рихтовки достаточно установить оборудование с бытовой мощностью.

Принцип работы споттера из микроволновки основан на технологии контактной точечной сварки. Трансформатор вырабатывает ток большого значения с напряжением 12В. Импульс действует короткий промежуток времени. Электрод споттера должен только прихватиться к стали кузова, не прожигая тонкий лист. Это тот редкий случай, когда залипание электрода не мешает процессу сварку, а специально создается.

Изменяется ток созданием обмоток. Пошаговый план основных переделок простой.

  1. Разобрать микроволновую печь. Извлечь из нее микроволновый блок с катушками.
  2. Убрать обмотки. Проще всего спилить провода по обе стороны корпуса и извлечь находящиеся внутри пучки.
  3. Намотать первичную обмотку проводом 2,5 мм2 в сечении, 200 – 210 витков.
  4. Вторичная обмотка споттера всего 7 витков, провод сечением 55 мм2. Можно использовать одножильный кабель такого диаметра.

Второй контур споттера должен выдавать напряжение 12 В. Ток на выходе на электрод 5000 – 7000 А. Импульс по длительности до 0,5 сек.

Начальник участка по изготовлению сварочного оборудования КЗЭСО Подгорбунский Д. С.: «Проволока наматывается ровно, с прилеганием витков друг к другу. Для закрепления обмотки в рабочем состоянии, продления службы, готовую катушку споттера пропитывают лаком. Оптимальный вариант Лак ФЛ-98. Он изготавливается отечественными производителями в соответствии с ГОСТ 12294-66. Выпускается емкостями для промышленных предприятий по 50 и 70 кг. Для потребителей по 5 л в канистре. Заменить его можно лаками серии МЛ, ГФ и ПФ. Лак нагревается в емкости до 120⁰C, в него аккуратно опускается чистая обезжиренная намотка. Картон, используемый в качестве изоляторов между катушками, стенками корпуса, пропитывается этим же лаком и высушивается.пропитка лаком значительно увеличивает срок службы споттера».

Алгоритм действий

Для изготовления сварочной системы потребуется освоить базовые навыки и получить общее представление об особенностях подобной техники. Наиболее просто создать прибор из старого инвертора.

Прибор проще всего сделать из старого инвертора.

Выбор параметров

При переделке нужно уделить должное внимание параметрам вторичной обмотки, поскольку они влияют на выходные показатели аппарата (нагрузочный ток)

Важно определить оптимальное сечение шины, при котором плотность тока будет составлять от 8 А/мм кв

Сборка обратного молотка

Обратный молоток применяется для выравнивания элементов кузова. По умолчанию его делают из прутьев металла путем сварки и фиксации наконечника из гаек. Болванка на штыре должна свободно двигаться для получения обратной тяги при работе.

Изготовление рабочего пистолета

В заводских моделях споттеров присутствует пистолетная рукоятка. При изготовлении аппарата своими руками можно выполнить подобное приспособление в виде цилиндра с клавишей управления и клеммой для кабеля.

В пистолете есть 3 части:

  1. Корпус.
  2. Контактный стержень.
  3. Выключатель.

Изготовление рабочего пистолета делают из латуни.

Для изготовления контактного стержня часто используют латунь. На одном конце находится крепежная резьба, а на обратном – зажим для подачи питания.

Ключевое требование к пистолету – качественная изоляция. Этот момент определяет безопасность использования прибора.

Электрод

Данный элемент тоже несложно изготовить в домашних условиях, используя медные прутья с круглым сечением либо трубки из бронзы, которые легко совмещать с токопроводящими кабелями.

С рабочей стороны электрода следует выполнить прорезь для крепления шайбы для приварки. Если для сборки применяется трубка, ее конец нужно расплющить, а затем сделать отверстие.

Способ фиксации электрода и сопутствующих компонентов зависит от особенностей споттера. Если планируется сборка переносного аппарата, лучше распределить комплектующие равномерно и закрепить их подходящими крепежами. На наружной части корпуса следует предусмотреть ручки для перемещения.

Трансформатор

Подготовка трансформатора относится к важнейшим этапам сборки. Наибольших усилий требует процедура обмотки. Ее можно выполнить на кольцевом железе, используя медный или алюминиевый провод. Между мотком следует предусмотреть надежную изоляцию. Для этих целей подойдет трансформаторная бумага, сложенная в несколько слоев. Чтобы повысить надежность изоляции, можно пропитать материал парафином.

Процедура обмотки трансформатора является очень важной

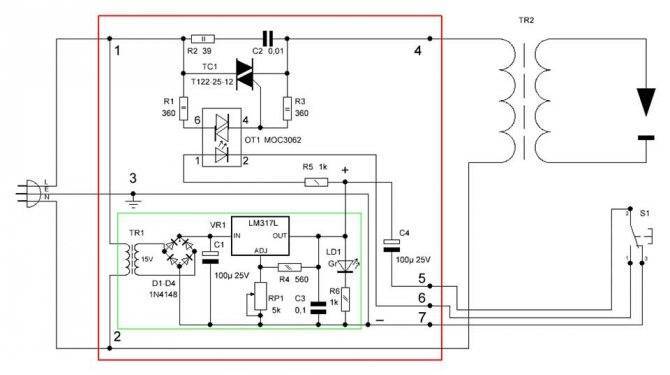

Блок управления: схема

При подготовке электронной платы важно корректно совместить перемычки, отвечающие за разрыв контактов первичной сети. Для блока подойдут как примитивные, так и более сложные схемы. По умолчанию в блоке размещены провода от кнопки пуска и регуляторы быстрого старта, которые выводятся на корпус

При желании нужно закрепить кулеры и спрятать кабели массы

По умолчанию в блоке размещены провода от кнопки пуска и регуляторы быстрого старта, которые выводятся на корпус. При желании нужно закрепить кулеры и спрятать кабели массы.

Корпус

Для споттера подходят разные типы корпусов. Кто-то использует системный блок от настольного компьютера, что достаточно удобно, т.к. есть возможность разместить микросхемы и кулеры в одном месте. Кто-то применяет коробы из металла или древесины.

Размеры конструкции могут быть произвольными с учетом параметров и количества компонентов.

В основании устанавливается плита из материала диэлектрика, к которой будут прикреплены все компоненты. Ключевым критерием выбора корпуса является не внешний вид, а простота доступа к внутренним компонентам.

Размеры корпуса споттера могут быть произвольными.

Нередко роль корпуса играют старые микроволновые печи.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.


Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило

Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить


Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.


Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Споттер своими руками на основе инверторов

Споттер из сварочного аппарата наиболее распространен среди самодельных приборов, несмотря на то, что есть и другие схемы их сборки. Так, споттеры своими руками можно собрать и не из сварочных аппаратов, но они будут менее мощными.

Споттер является ответвлением контактной сварки, однако, в отличие от нее, конструкция споттера исключает наличие клещей, именно поэтому этот аппарат можно считать аналогом электродугового сварочного аппарата, где напряжение пропускается через автомобильный корпус. Один контакт присоединен к кузову, а в качестве второго контакта выступает шток и насадка.

Ниже предлагаем вам ознакомиться с самой простой схемой споттера на основе сварочного аппарата, которую при желании вы можете и доработать.

Схема инверторного споттера

Споттер, собранный своими руками из сварочного аппарата, включает в себя два ключевых элемента:

  • сварочный инвертор;
  • тиристорное реле.

Для самостоятельно сборки данного аппарата вам будут нужны:

  • тиристор на 200 вольт;
  • трансформатор, понижающий на 12 вольт для кнопочного управления реле;
  • реле на 30 ампер;
  • мост диодный;
  • контактная группа (220 вольт);
  • кнопка управления.

Посредством диодного моста трансформатор подключают к сети, а к мосту, при этом должен быть подключен тиристор электронного реле. Трансформатор предназначен для запитки управляющей ветки тиристорной цепи.

Схема работы споттера выглядит следующим образом:

  • при нажатии кнопки S3 включается разрядка конденсатора С1, и на какое-то время включаются резистор R1 и тиристор V9;
  • далее подается переменное напряжение на первичную трансформаторную обмотку с помощью диодов Д232;
  • происходит процедура сваривания деталей и электрода;
  • при разрядке конденсатора С1 тиристор закрывается, а обмотка силового трансформатора обесточивается;
  • при таком положении дел сварочный процесс подходит к концу, а конденсатор С1 продолжает заряжаться от трансформатора Т1 для последующих работ.

Помните, что диодный мост и тиристор могут быть заменены симисторами. Самодельные споттеры должны быть тщательно продуманы с конструктивной точки зрения. Он должен корректно работать независимо от габаритов и вложенных средств.

Материалы

Железа для споттера нужно выделять в объеме от 35 до 40 квадратных сантиметров. На тиристоре перегревов не бывает, они бывают лишь на участках, которые расположены после кабеля. Также сильно греется шток из черного металла диаметром на 16 мм. Желательно, чтобы он был сделан из латуни.

Что касается кабеля для споттера, то нужно выбирать с площадью сечения порядка 70 квадратных миллиметров, а для массы и молотка будет достаточно его длины 1,7 и 2,1 м соответственно. Также потребуется предусмотреть импульсное управление на тиристоре ТЧ-40.

Сначала вторичная трансформаторная обмотка наматывается с применением медной шины размером 6,5 на 4 в третьей обмотке. Также ее можно заменить на алюминиевую. Потом на вторичную обмотку нужно добавить еще две. Окончательный вариант аппарата состоит их алюминиевой трансформаторной обмотки на 250 квадратных миллиметров, что равно 5 обмоткам по шесть витков.

Уделяйте пристальное внимание внешнему виду обратного молотка, в роли которого выступает электрод. Чаще всего рукоять делают на основе клеевого пистолета, а рабочий кабель имеет термоизоляционный слой и коммутирующий провод

Также помните, что при нагреве слой термоизоляции начинает стягиваться.

Три простых схемы сборки споттера своими руками

Споттер — это обиходное название аппарата односторонней точечной сварки, предназначенного для ремонта кузовных деталей автомобилей.

По своей конструкции он достаточно прост, поэтому изготовить споттер своими руками по силам любому домашнему мастеру, имеющему опыт работы с электротехническими устройствами. Единственное, в чем нельзя ошибиться, — это выбор мощности, расчет силы тока и количества обмоток.

Народные умельцы используют в качестве источников питания различные устройства, но не все они способны обеспечить оптимальные рабочие режимы.

К примеру, самодельный споттер из микроволновки даже при применении нескольких трансформаторов от этого бытового прибора, в основном, пригоден для выполнения прогрева. В случае отсутствия достаточно мощной электросети в месте ремонта используют аппараты с автономным источником, состоящие из аккумулятора и схемы прерывания напряжения.

Такие устройства имеют один существенный недостаток — ограниченное время работы. При сборке самодельного споттера можно воспользоваться различными системами управления: от простой кнопки с реле до инверторного источника.

В последнем случае ток, поступающий из инвертора к месту сварки, регулируется с высокой точностью как по длительности, так по и амплитуде импульса.

Можно ли сделать споттер с заводскими характеристиками

Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата.

При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками.

В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми.

Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

Основные компоненты для сборки

Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:

  1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
  2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
  3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
  4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
  5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
  6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

При условии, что все компоненты изготовлены без отклонений и ничего не придется подгонять и переделывать, для сборки своими руками потребуется обычный слесарный и электроинструмент. Из измерительных приборов могут понадобиться рулетка, штангенциркуль и мультиметр.

Суть работы

Некоторые считают точечную сварку дилетантским видом работ. Но это не так. Она широко распространена как в домашних условиях, так и на больших производствах. Соединение двух элементов под нужным углом или положением и называется точечным свариванием.

Главное преимущество, которое имеет самодельная точечная сварка, является то, что такой аппарат может собрать любой человек, знающий основы электрики. Тем более для нее можно использовать детали из сломанной микроволновой печи.

Собранный вами аппарат не будет сильно отличаться от производственного на заводе. Он отлично справится с домашними запросами. Разница состоит лишь в масштабах его использования. Для домашних нужд такой агрегат самое то.

Если вы никогда не занимались подобными вещами, то перед сборкой нужно будет изучить некоторые моменты и вникнуть в суть процесса. Тогда сборка будет попроще.

Чтобы сварить нужные элементы нужно для начала их скрепить, как полагается, а потом поместить между электродами устройства. Потом детали нагреваются до пластичного состояния и соединяются между собой.

Нагрев осуществляется под воздействием импульса электрической сети, который длится около 1 секунды. Именно он и плавит части деталей. А на том месте, где соприкасаются электроды, создается жидкая ванночка диаметром 12 мм.

По истечении времени прохождения импульса детали должны быть еще чуть зафиксированы в нужном направлении. Это для того чтобы они остыли и лучше соединились.

https://youtube.com/watch?v=tf5-uJ_pn-o

Достоинства точечного сваривания видно не вооруженным глазом: низкий ценник на произведение аппарата (его можно собрать в домашних условиях), экономия электроэнергии, надёжность и прочность исполняемых швов, автоматизация (на производствах используют аппараты, производящие около 600 точек в минуту).

Для того чтобы лучше понять принцип сварки рассмотрите ее схему. Если вникнуть в процесс, то станет понятно, что главная задача состоит в нагреве детали до температуры, при которой она плавится. Нагрев в каждом устройстве разный. Поэтому нужно определить какая мощность потребуется вам. Продолжительность нагревания также отличается.

К примеру, сталь из нержавейки нужно греть не продолжительное время, а углеродную дольше. Для надежного соединения нужных деталей потребуется определенное давление. Без него не выйдет надежного сваривания.

Электроды для сварки должны иметь хорошие характеристики тепло проводимости и легко обрабатываться. Поэтому нужно подбирать материалы.

Для таких целей хорошо подойдет бронза, в примесях которой есть кобальт или кадмий, электролитическая медь, сплавы меди, в которых имеется вольфрам или хром.

Сплавы меди марки ЭВ будут лучшим выбором для домашней сварки. Когда делаете сварочный аппарат своими руками нужно помнить что самые тонкие элементы устройства не должны быть больше места плавления.

Иногда требуется соединить пару аккумуляторных батарей, в этом нам также поможет точечная сварка своими руками для литиевых аккумуляторов. Мгновенное сваривание используется практически во всех сферах жизнедеятельности человека. Точечная сварка аккумуляторов поможет создавать надёжные узлы элементов питания. Она отлично справляется с соединением небольших размеров металла.

Итак, каким образом можно сделать точечную сварку своими руками?

Устройство споттера

Существует немало схем, на которых показано, как сделать споттер. Вот одна из них:

Схема самодельного споттера

Устройство самого простого споттера, составленного из сварочного прибора, таково:

  • трансформатор для сварки;
  • тиристор, предназначенный для работы с напряжением 200 В;
  • привод на 12 В. В качестве него можно использовать трансформатор от некоторых видов старой техники;
  • реле 30 А;
  • диодный мост;
  • кнопка (к ней особые требования не выдвигаются);
  • контактор на 220 В.

Для вашего будущего устройства для точечной сварки важно, чтобы на выходе у техники была сила тока от 1500 А. Принцип работы по сборке следующий:

  • снимите с техники вторичный слой;
  • посчитайте, сколько требуется витков на 1 В. Для этого вам понадобится обвернуть проволоку из меди на первичную обмотку. После этого замерьте количество вольт, а полученные данные поделите на количество проволочных витков. Так вы получите количество необходимых витков на 1 В напряжения;
  • соорудите шину из вторичной обмотки техники. Сечение шины должно быть больше или равно 16 мм, а напряжение – 6 В. Если у вас получилось сечение с меньшим диаметром, поделите его на составные части, а затем скрепите при помощи скотча;
  • вам потребуется 2 шины, на которых будет находиться изоляционная обмотка. Проводите изоляцию последовательно: наносите слой изоленты, после — скотча, а потом — снова изоленты;

Обмотка вторички

  • шины, которые получились у вас в процессе работы, намотайте на трансформатор. Для этого вы можете воспользоваться дополнительным инструментарием или прибегнуть к посторонней помощи. Необязательно плотно скреплять первичную обмотку с трансформатором — достаточно ровной посадки шины;
  • измерьте мощность: если она соответствует нужным параметрам, вы уже почти закончили делать споттер своими руками. Если мощность не достигает нормы, измените подключение проводов к первичной обмотке.

Далее вам потребуется изготовить сварочный пистолет. Основой для него может стать сварочный полуавтомат, однако он требует изготовления для него дополнительных крепежей к рихтовочному прибору. Внутри сварочного полуавтомата фиксируется латунная ось (М10).

Сварочный пистолет

Для клещей сойдет обычная труба с размерами 20х20 мм. Проводник, при помощи которого соединяется пистолет с трансформатором, обязан быть снабженным сечением, равным или большим сечения шины. Чем короче и толще у вашего прибора будут провода, тем эффективнее он будет работать.

Изготовление трансформаторов

В электрической схеме споттера используются два трансформатора. Их можно взять от старых СВЧ-печей.

Вторичная обмотка трансформатора №1 перематывается на напряжение 12В или используется без переделки.

Переделывать необходимо трансформатор №2:

  • Удаляется вторичная катушка. Если она намотана отдельно от первичной, то витки срезаются ножовкой по металлу, а для разматывания обмотки, намотанной сверху на первичную, устройство необходимо полностью разобрать.
  • После удаления вторичной обмотки аппарата наматывается сварочная катушка. Она состоит из 2-3 витков кабеля сечением 50мм². Между первичной и вторичной обмотками прокладывается лакоткань или другой аналогичный материал.
  • Аппарат собирается и устанавливается в корпус. Вывода подключаются к клеммам.

Для увеличения силы тока сварки допускается использовать два одинаковых устройства, включенных в параллельную работу.

Совет! Для повышения надежности на концы силовых обмоток напрессовываются наконечники, а все соединения выполняются болтами.

Споттер, сделанный своими руками, способен заменить дорогое покупное устройство.

Споттер — это обиходное название аппарата односторонней точечной сварки, предназначенного для ремонта кузовных деталей автомобилей. По своей конструкции он достаточно прост, поэтому изготовить споттер своими руками по силам любому домашнему мастеру, имеющему опыт работы с электротехническими устройствами. Единственное, в чем нельзя ошибиться, — это выбор мощности, расчет силы тока и количества обмоток. Народные умельцы используют в качестве источников питания различные устройства, но не все они способны обеспечить оптимальные рабочие режимы.

К примеру, самодельный споттер из микроволновки даже при применении нескольких трансформаторов от этого бытового прибора, в основном, пригоден для выполнения прогрева. В случае отсутствия достаточно мощной электросети в месте ремонта используют аппараты с автономным источником, состоящие из аккумулятора и схемы прерывания напряжения. Такие устройства имеют один существенный недостаток — ограниченное время работы. При сборке самодельного споттера можно воспользоваться различными системами управления: от простой кнопки с реле до инверторного источника. В последнем случае ток, поступающий из инвертора к месту сварки, регулируется с высокой точностью как по длительности, так по и амплитуде импульса.

Как работает споттер

Принцип работы этого устройства напоминает аппарат точечной сварки. Этот вид сварки называется “сварка сопротивлением”:

  • “масса” споттера закрепляется зажимом на кузове;
  • в необходимом месте прижимается рабочий инструмент, к которому подключен электрод;
  • повторно-кратковременно включается сварочный ток;
  • место сварки нагревается до температуры, на 10% меньше температуры плавления;
  • после остывания рабочий инструмент “прилипает” к кузову.

Читать также: Барахолка 26 ставропольский край гос номера

В качестве рабочего инструмента используются шайбы, крючки, обратные молотки и другие элементы. После завершения работы эти детали отламываются от основания.

Важно! Место контакта необходимо зачистить наждачной бумагой

Для уменьшения длины кабелей и потерь в них, электрическая схема аппарата находится в корпусе, рядом с местом сварки. Собрать ее можно из двух старых трансформаторов, в том числе взятых из вышедших из строя микроволновых печей, и нескольких дополнительных деталей.

Электрическая схема этого устройства работает следующим образом:

  • напряжение сети подается на первый понижающий трансформатор;
  • пониженное напряжение подается на диодный мост, где оно преобразуется из переменного в постоянное;
  • через переключатель выпрямленное напряжение заряжает конденсатор;
  • при включении режима сварки реле отключает конденсатор от диодного моста и включает в цепь управления тиристора;
  • открывшийся тиристор подключает к сети второй трансформатор, имеющий низковольтную обмотку из 2-3 витка из кабеля сечением 50 мм²;
  • после разрядки конденсатора тиристор закрывается, и сварка прекращается.
  • после разрядки емкости и отключения кнопки “Импульс”цикл повторяется.
