Xiaomi Mi Wi-Fi Router 3G: обзор, настройка, прошивка Padavan

Настройка IPTV (интернет-телевидения)

На Mi Router 3 AC 1200 активация IPTV осуществляется через меню администратора. Для этого нужно войти на miwifi.com под своим логином и паролем. После этого:

1. В разделе WAN выбрать вкладку «Изоляция портов» (в конце страницы).
2. Выбрать разъем, к которому будет подключаться приставка, допустим, LAN 2.
3. В разделе LAN выбрать вкладку IPTV, активировать пункты «Включить мультикастовую маршрутизацию» и «Включить IPTV отслеживание» (поставить галочки).
4. Установить соответствующие параметры на роутере через раздел «Прокси-серверы», проставить порт 000 в строке UDP multicast.
5. Скачать плейлист телеканалов для воспроизведения ТВ на компьютере или ноутбуке.

После года использования Padavan

Очень нравится Padavan и Xiaomi 3g router. Работает крайне стабильно. Не испытываю никаких проблем. Забыл что у меня есть router. Захожу на веб-интерфейс только для добавления статического адреса на новое устройство умного дома. Иногда перезагружаю по старой памяти (скупая мужская слеза скатилась по щеке). Сейчас подключено 20 устройств по wifi, по ethernet подключен комп и одноплатный компьютер (сервер Raspberry Pi). Что нужно сделать чтобы загрузить его на полную ума не приложу. При подключении диска можно качать торренты прямо из веб-интерфеса и сделать локальную файлопомойку. Видимо только так можно его полностью реализовать. Ресурсов крайне много, но за эти смешные деньги! Вполне уверен что версия Xiaomi router 3 на Padavan будет работать не менее стабильно.

Источник

Прошивка Padavan с помощью Prometheus

Процесс прошивки смотрите в видео-формате:

Чтобы начать работать с прошивкой, нужно будет её установить. Но для этого потребуется программа-компилятор Prometheus – доступен для скачивания здесь prometheus.freize.net

Для установки программного обеспечения роутера потребуется открыть программу Prometheus и выбрать модель роутера Mi-R3G.

После необходимо следовать инструкции командной строки программы. Нужно выполнить пункты:

1. Необходимо выбрать пункт 1 (обновить скрипты).
2. Следующим пункт 2 (обновить исходный код).
3. Потом пункт 3 (собрать toolchain).

1. Следующим шагом станет пункт S (настройка скрипта). Ещё нужно будет указать IP логин и пароль от SSH хоста роутера.
2. После пункт 4 (подготовка прошивки).
3. Последним станет пункт 4 (прошить firmware), после чего роутер перезагрузиться и будет установлено новое программное обеспечение.

После установки ПО для доступа в интерфейс роутера нужно использовать IP-адрес 192.168.1.1 и стандартные логин/пароль (admin/admin).

Плагины (Plug-ins)

Последний раздел — PlugIns, в котором как раз находится самое интересное.

Проверка скорости (Check Speed)

Первой здесь идет функция проверки текущей скорости интернета. По результатам проверки отображается скорость загрузки и выгрузки, а также время отклика.

Чуть ниже результатов проверки — ссылка на глубокую проверку (Deep Speed Test). Тут будет также протестирована скорость между самим смартфоном и роутера, то есть внутри локальной сети

Оптимизация сети (WiFi Optimization)

Следующий раздел — оптимизация соединения. Программа определит качество беспроводного сигнала

И после проверки предложит оптимизировать тот компонент, который не соответствует представлениям разработчиком о качественном вай-фае.

Для запуска — жмем «Start» и ждем окончания.

Файрвол (Firewall)

В этой рубрике сосредоточены настройки защиты локальной сети.

• Security — предустановленные конфигурации по обеспечению безопасности.
  • High — блокировка всех подозрительных устройств, гаджетов из черного списка и предупреждение о новых девайсах
  • Normal — запрет на подключение из черного списка, предупреждение о подозрительных устрйоствах
  • Low — только черный список
• Blocklist — черный список заблокированных устройств. Для добавления нового жмем на кнопку «Add»

  и выбираем устройство, которому необходимо запретить доступ в интернет

• Blocklist Records — статистика заблокированных попыток входа с устройств из черного списка
• Password Strength — отображает уровень надежности пароля для подключения к wifi. Если сюда войти, то можно изменить на более сложный — состоящий из цифр и букв разного регистра. А также управлять названиями сетей и делать их скрытыми.
• Network Security — а здесь меняем пароль для доступа в админку, чтобы он не совпадал с ключом беспроводной сети

Гостевая сеть (Guest WiFi)

Функция гостевой сети тесно завязана с приложением WeChat. Это аналог китайского Вконтакте и Вотсапа вместе взятых — мессенджер и социальная сеть в одном флаконе с одним отличием от наших аналогов. Заключается оно в том, что регистрация в нем производится по паспортным данным и по сути является электронным идентификатором человека. Через эту программу они даже оплату покупок с помощью смартфона производят.

Соответственно и гостевой доступ можно открыть с авторизацией через данное приложение. Так же, как у нас при подключении к общественной сети в обязательном порядке запрашивают телефон. Для тех же, у кого WeChat не установлен, предусмотрена альтернативная возможность верификации по паролю.

Обновление (Updates)

Стандартное обновление прошивки по воздуху. Особенность в том, что здесь проверяется не только наличие нового релиза программного обеспечения роутера, но и свежей версии самого приложения Mi Wifi.

Другие функции (More Tools)

Еще несколько полезных настроек роутера Xiaomi Mi Router 4.

• Photo BackUp — резервное копирование фотографий с телефона на роутер

  Выбор изображений производится вручную из галереи смартфона

• QoS — ограничение пропускной способности и скорости работы в интернете для каждого отдельного устройства
• Timer — расписание, по которому WiFi сеть будет включаться и выключаться. Для добавления нового жмем на «Add time»

  И выбираем дни и часы работы

• Shedule Reboot — выбор времени для профилактической перезагрузки роутера.

Настройки (Settings)

Последний оставшийся крупный раздел. Здесь кое-что повторяется, поэтому озвучу только те настройки, которые еще не попадались.

• Network Settings — конфигурация подключения к интернет-провайдеру.
• VPN Settings — оздание и настройка VPN сервера
  • Hardware&System — системные параметры.
  • LED — отключение световой индикации роутера
  • Reset Password — сброс пароля
  • Timezone Settings — установка часового пояса
  • Factory Data Reset — сброс к заводским настройкам
• Router Configuration Backups — резервное копирование настроек роутера Xiaomi. как мы уже видели, потом из нее можно перенести все конфигурации при подключении нового маршрутизатора.
• Sign Out — выход из учетной записи Xiaomi
• Unpair Router — отвязка роутера от данного Mi аккаунта
• Share Router — добавление к маршрутизатору нового администратора

  Сделать это можно либо выбрав друга из списка контактов, либо по ID учетной записи Mi

Notifications — настройка отображения уведомлений приложения Mi WiFi. Доступны для активации следующие варианты:

• Показывать уведомления
• Включить режим бесшумных уведомлений
• Часы работы тихого режима

Прошивка Padavan с помощью Prometheus

Процесс прошивки смотрите в видео-формате:

Для установки программного обеспечения роутера потребуется открыть программу Prometheus и выбрать модель роутера Mi-R3G.

После необходимо следовать инструкции командной строки программы. Нужно выполнить пункты:

1. Необходимо выбрать пункт 1 (обновить скрипты).
2. Следующим пункт 2 (обновить исходный код).
3. Потом пункт 3 (собрать toolchain).

1. Следующим шагом станет пункт S (настройка скрипта). Ещё нужно будет указать IP логин и пароль от SSH хоста роутера.
2. После пункт 4 (подготовка прошивки).
3. Последним станет пункт 4 (прошить firmware), после чего роутер перезагрузиться и будет установлено новое программное обеспечение.

Отброс к заводским настройкам

Случается, что настройка Xiaomi Mi или его перепрошивка завершились неудачно, или устройство выдает «Ошибка привязки роутера Xiaomi»… В таком случае стоит откатить устройство к заводским настройкам. Процедура несложная и одинаковая для других модификаций: Mi Wi-Fi 3g, 3c, Nano, Mimi, Pro.

Сделать это можно двумя способами. Самый простой – через нажатие кнопки Reset (тонким предметом, наподобие скрепки, около 10–15 с). При этом удаляются все внесенные изменения и настройки. Второй способ – через приложение miwifi.com, вкладку Общие параметры, пункт Состояние системы. После отката надо будет настраивать роутер снова.

На что способен Xiaomi Mi Router 3

Конечно, с мощностями портов в районе 1 Гб/c, ценность данного роутера заметно увеличилась, но вместе с этим не исключено, что стоимость тоже была бы пересмотрена. Если исходить из текущих параметров, то функционал используемого процессора обеспечивает стабильную и практически без каких-либо эксцессов работу. Добавив сюда оптимальную версию прошивки, общая производительность только выиграет.

Во время проведения серии тестов было установлено, что в режимах IPoE и PPPoE роутер способен обеспечивать скорость маршрутизатором, равной 90 Мб в секунду. Это справедливо для передачи скорости в одну сторону. Говоря о полнодуплексных режимах, то можно получать еще более впечатляющие результаты. В этом не последнюю роль сыграл аппаратный ускоритель, установленный в чипе.

Но если перейти на использование L2TP и PPTP, то придется довольствоваться скромными скоростными возможностями. Радует то, что не получилось добиться столь широкого распространения для этих режимов, поэтому они были лишены даже базовой оптимизации. Таким образом, для полноценной работы достаточно использовать IPoE и PPPoE.

При подключении через VPN можно одинаково пользоваться загрузкой данных из Интернета и локальной сети, предоставляемой провайдером. При этом скорость не только не снижается, но еще и в некоторых моментах демонстрирует свой рост. Учитывая наличие USB-портов, можно без особых проблем подключить принтер.

Тестируя возможности радиоблоков, удалось обнаружить несколько любопытных деталей. Во-первых, на частоте в 2,4 ГГц скорость варьируется на отметке в 60-65 Мб в секунду, что действует в условиях работы одного потока. Увеличив количество потоков до 8, скоростные рамки расширятся до 70 Мб в секунду, а иногда эта отметка может достигать и 90. Во-вторых, на частоте в 5 ГГц удастся получить не более 90 Мб/c при загруженности одного потока. Для одновременной работы восьми потоков, суммарная скорость будет достигать 160 Мб/c. Все это говорит о том, что радиоблок с повышенной частотой режет скорость благодаря наличию ограничений.

Настройка роутера Xiaomi 3G с помощью программы MiWiFi

Настройку Xiaomi Router 3G новички в основном начинают не со сторонних прошивок Padavan или DD-WRT (полная версия OpenWRT), а именно с приложения MiWiFi.

Подключение к роутеру Xiaomi 3G с ПК или ноутбука

После первого включения (или сброса настроек) роутер Xiaomi 3G включит открытую беспроводную сеть «Xiaomi_{маркировка_устройства}». Подключитесь к ней с ПК, ноутбука или планшета, наберите mifiwi.com в адресной строке вашего браузера.

Выберите сеть Xiaomi 3G

Теперь сделайте следующее.

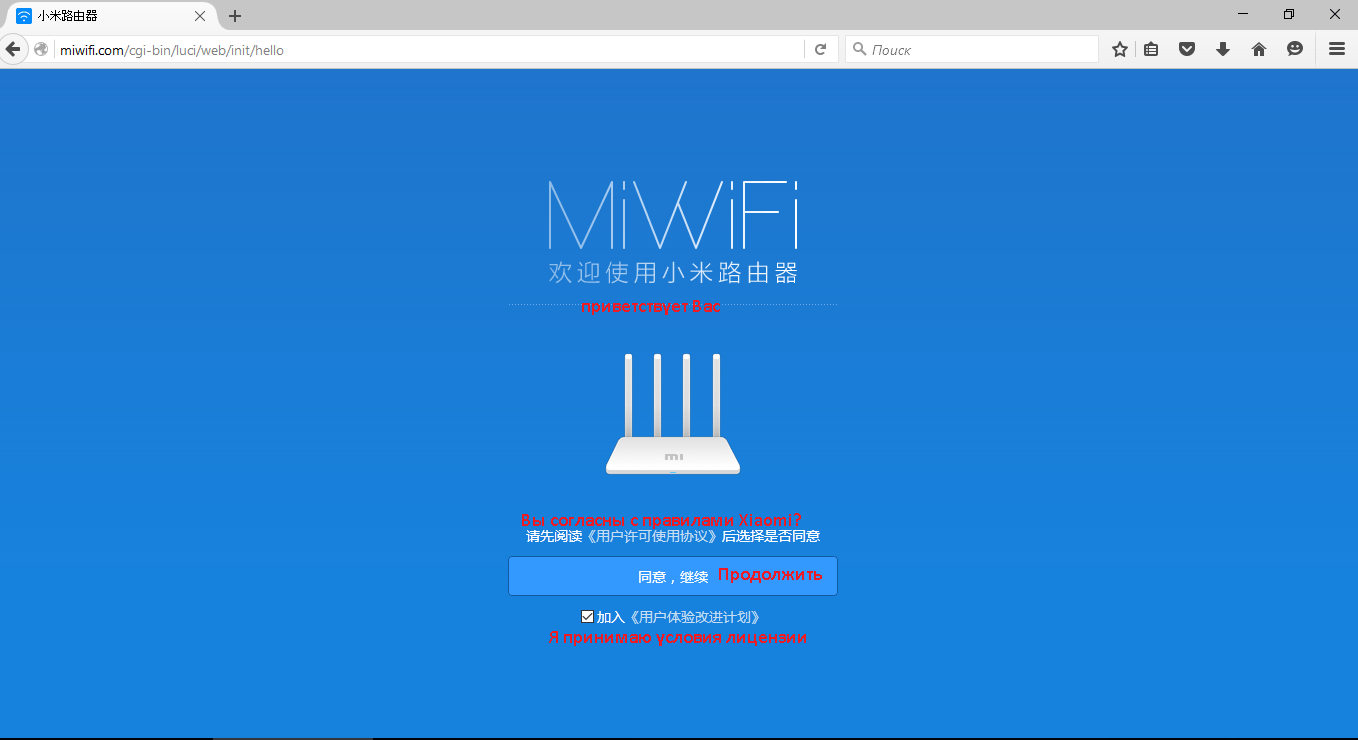

1. Примите соглашение с фирмой Xiaomi и нажмите «Далее».

Подтвердите, что вы согласны с ЛС Xiaomi

Защитите сеть Wi-Fi, введя новое имя (можно не менять) и пароль WPA-2.

Назначьте надёжный, взломостойкий пароль беспроводной сети

Для наибольшей защиты введите другой пароль от веб-интерфейса роутера.

Рекомендуется вводить разные пароли на Wi-Fi и для Admin

Дождитесь перезапуска сетей Wi-Fi на роутере Xiaomi 3G.

Пождождите, роутер сейчас будет перезапущен

Роутер готов к дальнейшей настройке.

Подключитесь к роутеру с новым паролем Wi-Fi

Переподключитесь к сети Xiaomi Router 3G уже с новым паролем.

Смена языка прошивки роутера Xiaomi 3G

В некоторых случаях при подключении кабеля провайдера доступ в Сеть может уже включиться, поэтому можно использовать переводчик Google для облегчения настроек.

1. Зайдите вновь на miwifi.com и войдите в настройки роутера.

Введите ваш пароль от Admin

Перейдите на вкладку «Статус маршрутизации».

Статус работающего маршрутизатора Xiaomi Router 3G

Дайте команду «Общие настройки — Состояние системы». Скачайте английскую версию ПО Xiaomi Router 3G.

Вы легко можете сменить китайскую версию Xiaomi 3G на английскую

Нажмите серую кнопку — «Обновление вручную». Выберите папку на ПК для сохранения файла прошивки Xiaomi 3G, дождитесь, пока это обновление закачается.

Подождите, идёт загрузка обновления прошивки роутера Xiaomi 3G

Выберите английский в настройках ПО Xiaomi Router 3G.

Для начала выберите английский язык

Войдите повторно в настройки роутера (по своему логину и паролю) и дайте команду «Статус — Подключённые устройства».

Роутер сообщает и об имеющихся устройствах Wi-Fi 5GHz

Дайте команду «Интернет» — «Тестировать (ещё)». Будет проверена скорость интернета.

Роутер сообщит о скорости интернета и IP-настройках подключения

Запишите (или сделайте скриншот) всех IP-адресов. Они пригодятся при перенастройке роутера.

Можно ли подключить IPTV на роутере Xiaomi?

Настройка IPTV на роутере Xiaomi не даром вызывает много вопросов. Все дело в том, что маршрутизатор Xiaomi не поддерживает по умолчанию работу с IP-телевидением от отечественных провайдеров, вроде Ростелеком. Необходимая функция просто отсутствует, хотя аппаратное обеспечение позволяет настроить работу с телевизионными каналами.

Нашлись умельцы из той же компании, которые создали расширенную версию прошивки. Она уже позволяет настраивать IPTV на Mi Router 3. Без замены программного обеспечения не обойтись. Остается только либо довольствоваться другими функциями, либо менять прошивку на Padavan.

Настройка IPTV на прошивке от Падавана для роутеров Asus и Xiaomi

Альтернативные заводским прошивки для роутеров были, есть и будут популярны всегда. Особенно когда фирменное программное обеспечение от производителя имеет изъяны и недоработки.Один из ярких примеров прошивка от Падавана для Asus и Xiaomi. Она более функциональна, чем фирменный софт, более стабильна и надежна, за что и имеет тысячи поклонников по всему миру.В этой инструкции я хочу подробно остановиться на том, как настроить телевидение IPTV на ппрошивке от Падавана.Тем более, что этот вопрос становиться всё более и более актуальным, так как услуга цифрового телевидения от различных провайдеров всё больше и больше отвоевывает позиции у классического эфирвого ТВ.

Для того, чтобы настроить цифровое ТВ на прошивке Padavan, надо открыть в веб-интерфейс своего роутера и зайти в раздел «WAN», где уже сделаны настройки Интернет-соединения:

Прокручиваем страничку до самого последнего подраздела «Изоляция портов и VLAN фильтрация». У большинства операторов цифрового телевидения (Ростелеком, Билайн, Дом.ру, ТТК) для работы ТВ-приставки надо выделить для неё один из LAN-портов. Он отсоединяется от общей группы и настраивается как-бы параллельно WAN-порту. Делается это просто. Надо в поле «Порт IPTV STB (WAN-мост)» выбрать тот LAN-порт, в который будет включена ТВ-приставка.

В некоторых случаях (такая схема настроена изначально на оборудовании оператора связи) для работы ТВ необходимо указать VLAN ID. Тогда надо сдвинуть переключатель «Фильтрация тегированного VLAN трафика» в положение «Вкл.»

Ниже появятся дополнительные поля для ввода VLAN на Интернет или цифровое ТВ. Как правило, чаще всего на Интернет указывать VLANID не нужно. А вот для ТВ в поле «VID» вводим идентификатор, который предварительно узнали в технической поддержке. В поле «PRIO» желательно указать приоритет 4 или 5.

На этом обычно настройки IPTV на прошивке Падаван у роутеров ASUS и Xiaomi завершены и можно подключать ТВ-приставку. Если вдруг меню загружается, список каналов загружается, но каналы не показывают, попробуйте включить дополнительно «IGMP Snooping». Делается это в разделе LAN >> IPTV:

Находим строчку «Включить Multicast маршрутизацию» и сдвигаем ползунок в положение «Вкл.» Ниже есть ещё раздел «Multicast трафик — Ethernet свитч», а в нём строчка «Включить IGMP Snooping». В ней тоже надо сдвинуть ползунок в положение «Вкл.» Нажимаем кнопку «Применить».

Если ТВ-приставка не может получить IP-адрес- попробуйте зайти в раздел LAN >> Маршруты:

Сдвиньте в положение «Вкл.» ползунок «Использовать маршруты DHCP». Нажмите кнопку «Применить».

Функционал Padavan

После установки прошивки можно раскрыть весь потенциал железа Mediatek, на основе которого сделан Xiaomi Wi-Fi Router3G. Вот некоторые функции и настройки, которые станут доступны после установки Padavan:

Уже встроенный в прошивку торрент-клиент с возможностью удалённого управления;

Можно использовать как VPN сервер;

• Существует возможность установки модов для программы;
• Расширенные настройки интерфейса;

• Поддержка русского языка;
• Использование жёсткого диска для хранения информации;
• Собственная консоль для скриптов Entware;
• Возможность использовать внутреннюю память для Entware;
• Поддержка NDIS и RAS для модемов USB;

• Поддержка моста между глобальной и локальной сетью;
• С помощью USB появляется возможность подключения 3/4G модема.

Перевод интерфейса Xiaomi Mi Wi-Fi Router 3A на английский язык

В самом интерфейсе роутера предусмотрен английский язык, но это только в более свежих версиях прошивки. В меню роутера наживаем на:

  Далее по желтому значку, листаем ниже и выбираем “English”, получаем английский перевод интерфейса роутера Xiaomi Mi Wi-Fi Router 3A:

  Теперь произведем настройки роутера. Wi-Fi уже настроили, но я покажу, где расположены его настройки, на случай, если захотите подправить там что-нибудь. Затем вам необходимо будет узнать какой тип подключения используется для входа в интернет, это PPTP, L2TP либо PPPOE. Узнать можно позвонив провайдеру (это организация, с которым заключили договор для предоставления услуги интернет). Начнем настройку роутера.

Обзор роутера Xiaomi Mi Wi-Fi Router 3G

На вид – обычная увеличенная (за счёт несъёмных антенн) упаковка.

Роутер Xiaomi 3G: к нему прилагается адаптер питания и инструкция

LAN и WAN-интерфейсы отделены друг от друга одной из антенн – как и порт USB от всех Ethernet-портов.

Гнёзда Ethernet/USB располагаются между антеннами роутера

Как и в Xiaomi Router 3/Mini, в Xiaomi Router 3G есть всего один синий светодиод.

Один светодиод – фирменная особенность индикации роутеров Xiaomi

Ничего лишнего: сбоку у роутера Xiaomi 3G нет ни кнопок, ни переключателей.

Нет никаких элементов физуправления на Router 3G

При более детальном рассмотрении: индикация обмена трафиком Ethernet на месте (по паре светодиодов). Имеется кнопка сброса (мелкое отверстие слева).

Индикация Ethernet разнообразнее, чем аналогичная на Xiaomi Router 3

Вентиляция в Xiaomi Router 3G, как и у его собратьев, почти идеальная: нижняя поверхность корпуса представляет собой сито с длинными отверстиями.

Роутер Xiaomi 3G хорошо проветривается при работе

Адаптер стандартный – под американские розетки. Переходник под евророзетки покупается отдельно.

Переходник для вилки роутера в комплект не входит

Внешне роутеры Xiaomi 3(G) неотличимы: выдаёт лишь количество Ethernet-портов (у Router 3 их два) и цвет USB-порта.

Различия видны лишь, если взглянуть сзади

Общая индикация работы Ethernet-портов у Xiaomi 3 и наличие индикации обмена трафиком по Ethernet у Xiaomi 3G.

Отличия видны и на LAN/WAN-индикации обоих роутеров

Xiaomi Router 3G чуть более компактный, чем Router 3. Его также легко повесить на стену, просверлив пару удлинённых отверстий для того, чтобы установить корпус на заранее закреплённые саморезы (места внутри более чем достаточно). Печатная плата с радиатором располагается максимально компактно, оставляя простор для охлаждения устройства при работе.

Радиатор массивен и хорошо отводит тепло

Под радиатором располагаются процессор, ОЗУ, радиоподсистема Wi-Fi (исключая выходные каскады для усиления сигнала в антенну) и флеш-память. Микросхемы Ethernet в дополнительном охлаждении не нуждаются. Есть возможность установить внутрь пару миниатюрных вентиляторов от нерабочего ПК или ноутбука.

Ведущие чипы Xiaomi 3G спрятаны под радиатор

Процессор MediaTek-7621AT «потянет» до 4 портов LAN – но это уже прерогатива Xiaomi Router Pro (в будущем – и высших моделей, когда их выпустят).

Таблица: характеристики роутера Xiaomi Router 3G

Параметр или характеристика	Значение (допуск)
Процессор	SoC MediaTek MT7621AT (MIPS32 1004K, 2*880 МГц)
Оперативная память	256 МБ (DDR-2)
Флеш-диск	128 МБ (SLC)
Стандарт, диапазон Wi-Fi	2,4 и 5 ГГц, IEEE 802.11ac
Параметры антенны	4, всенаправленные, несъёмные
Число LAN/WAN-портов	2 LAN-порта, WAN-порт
Скорость файлообмена в LAN между ПК и гаджетами	до 1 Гбит/с
Скорость локальной сети Wi-Fi	до 1167 Мбит/с
Протоколы шифрованного доступа в Сеть по WAN/LAN	PPTP, PPPoE, L2TP, IPSec
USB-порты	один, 3.0
Локальные серверы	DHCP
Шифрование, защита сети Wi-Fi	от Open до WPA-2
Дополнительный функционал	DMZ, NAT, брандмауэр, SPI, Firewall
Режимы работы устройства	точка доступа, режим репитера

С использованием сторонних прошивок (модифицированные прошивки Asus, TP-Link, ZyXEL, свободное ПО OpenWRT/DD-WRT/Padavan) реализуются недоступные ранее функции, как-то: режимы репитера и (гибридного) моста, режим клиента WiFi2LAN, дополнительные гостевые сети и т. д.

Беспроводное хранилище

Чтобы реализовать весь потенциал USB 3.0, можно подключить внешний HDD или SSD диск. На внешний накопитель можно загружать фильмы, музыку, картинки, документы и другие файлы. Через подключенные устройства можно просматривать файлы, находящиеся на жёстком диске.

Для создания такого хранилища потребуется внешний накопитель, приложение Mi WiFi или программа для Windows. Чтобы начать пользоваться хранилищем, необходимо в меню приложения выбрать USB 3.0, после чего можно будет пользоваться внешним накопителем. Также можно скачать программу для Windows с помощью, которой можно просматривать и загружать информацию.
